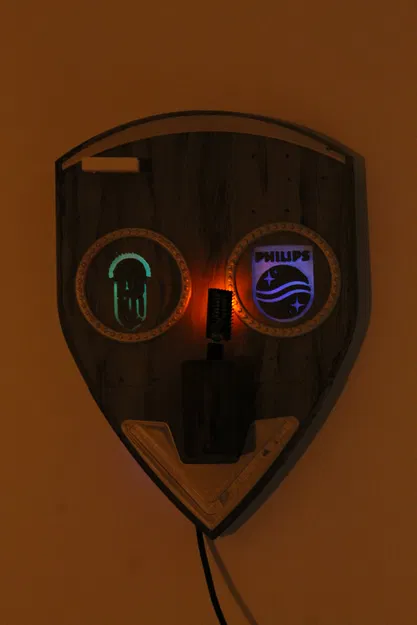

Trạm Sạc Treo Tường Philips OneBlade phong cách Kingdom Come Deliverance II

Trạm Sạc Treo Tường Cho Philips OneBlade Lấy Cảm Hứng Từ KCD

Mô tả

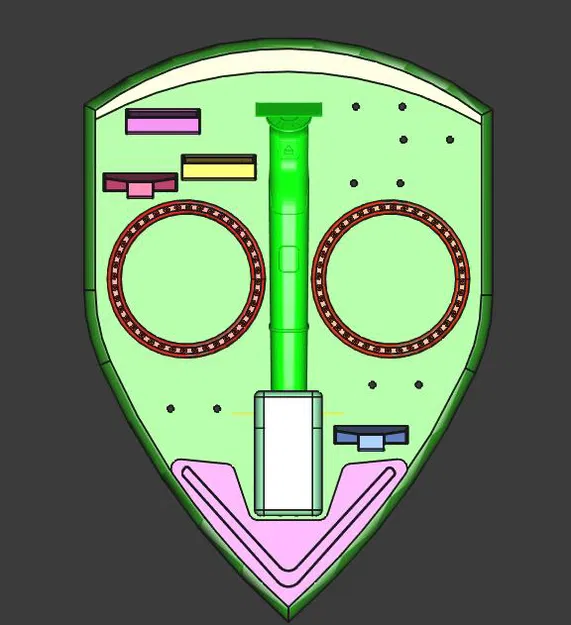

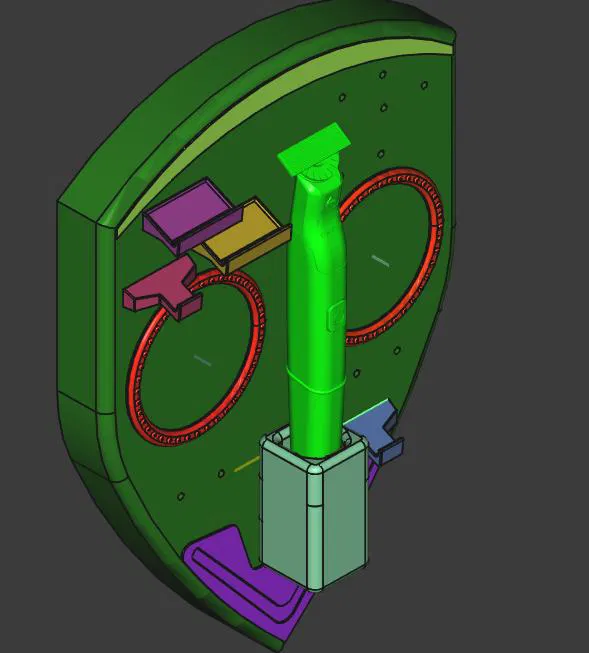

Đây là trạm sạc treo tường đa năng cho nhiều thiết bị, tích hợp sẵn các ngăn chứa phụ kiện tiện lợi.

Thiết kế này được tối ưu riêng cho Philips OneBlade, nhưng anh em hoàn toàn có thể tùy biến các lỗ bắt vít ở phần dưới của tấm đế để làm dock sạc cho điện thoại theo ý mình.

Lưu ý quan trọng: Các file tải về không bao gồm logo Philips hoặc KCD do vấn đề bản quyền thương hiệu, mình không muốn vi phạm quy định này. Mình đã đính kèm một hướng dẫn ngắn để anh em tự tạo các hốc gắn logo bằng Blender.

Hiện tại mình vẫn đang trong quá trình hoàn thiện, nên một vài file như mã nguồn esp8266 và sơ đồ mạch vẫn chưa có sẵn. Mình sẽ cập nhật ngay khi hoàn thành.

Dự án này cung cấp nhiều cấp độ lắp ráp và nâng cấp tùy chọn:

• Phiên bản cơ bản: Giá treo in 3D với các khay giữ và chi tiết trang trí.

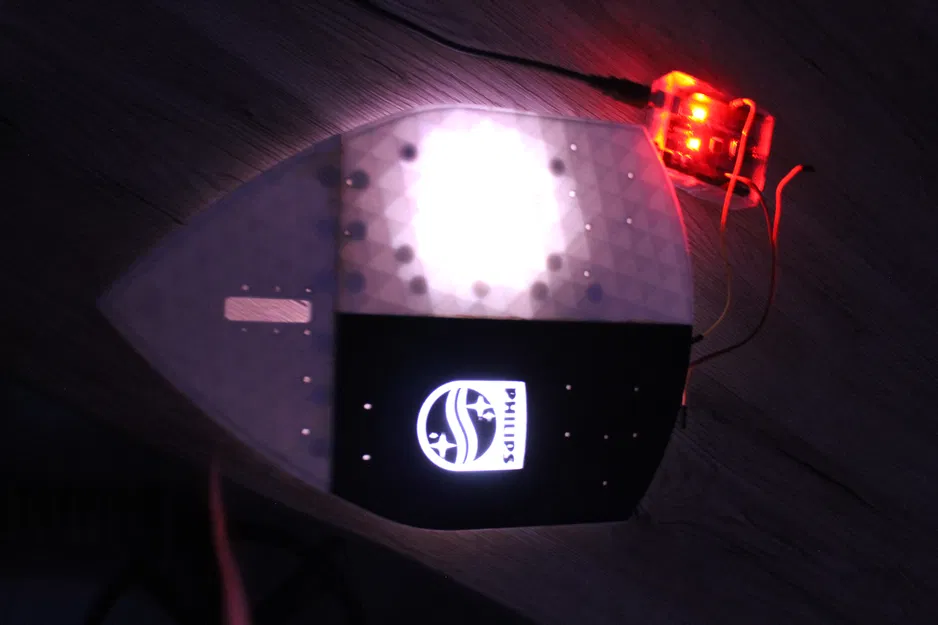

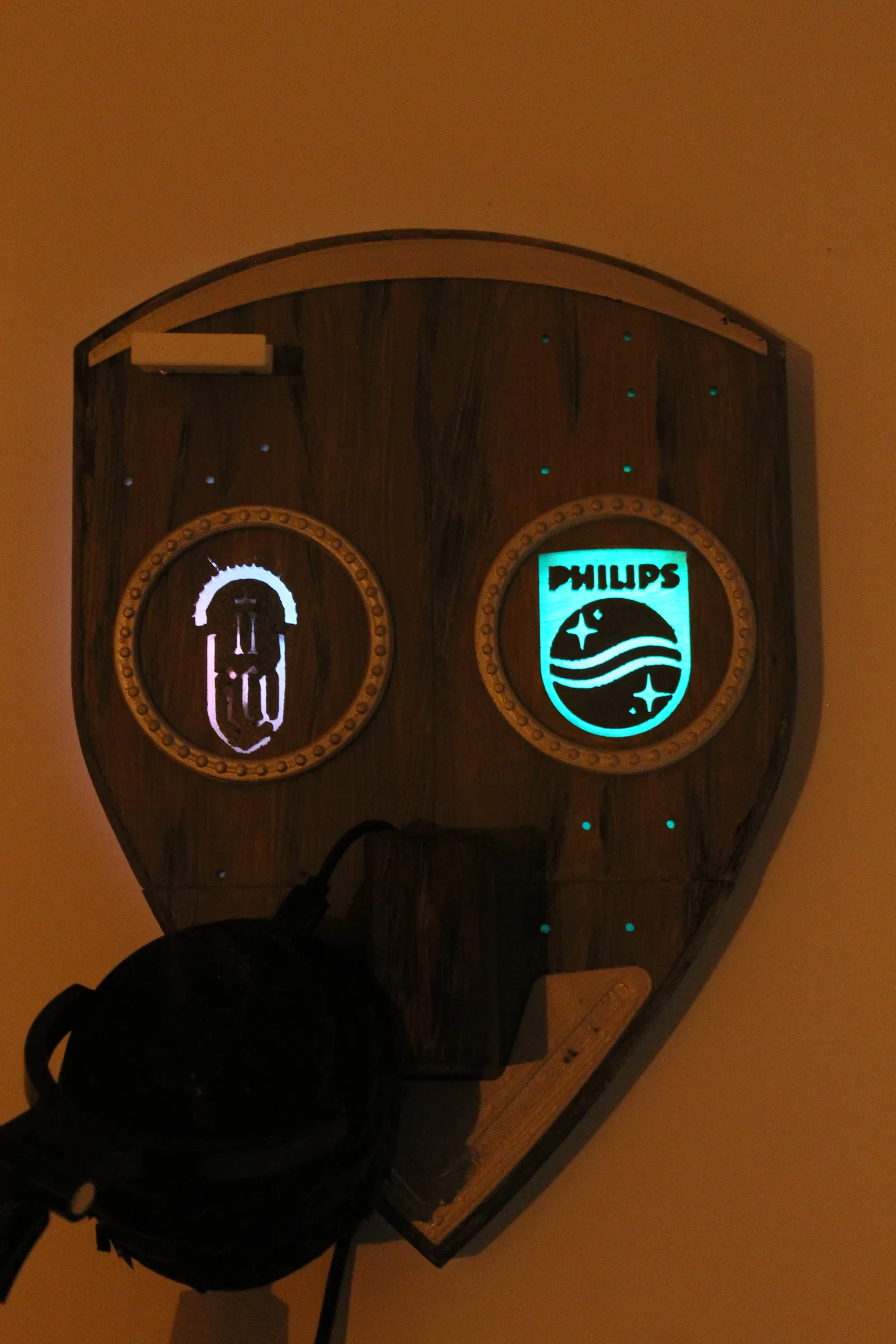

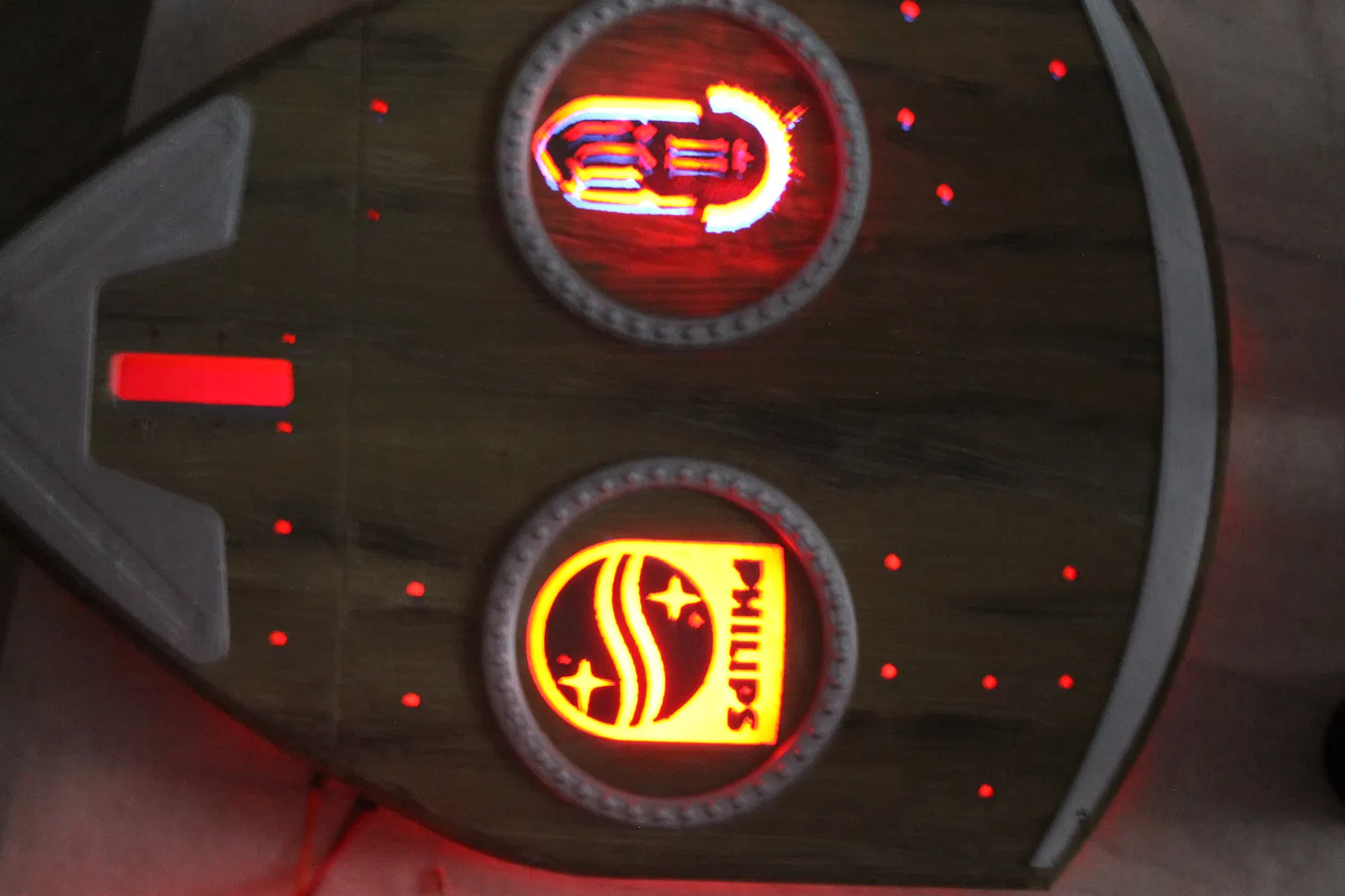

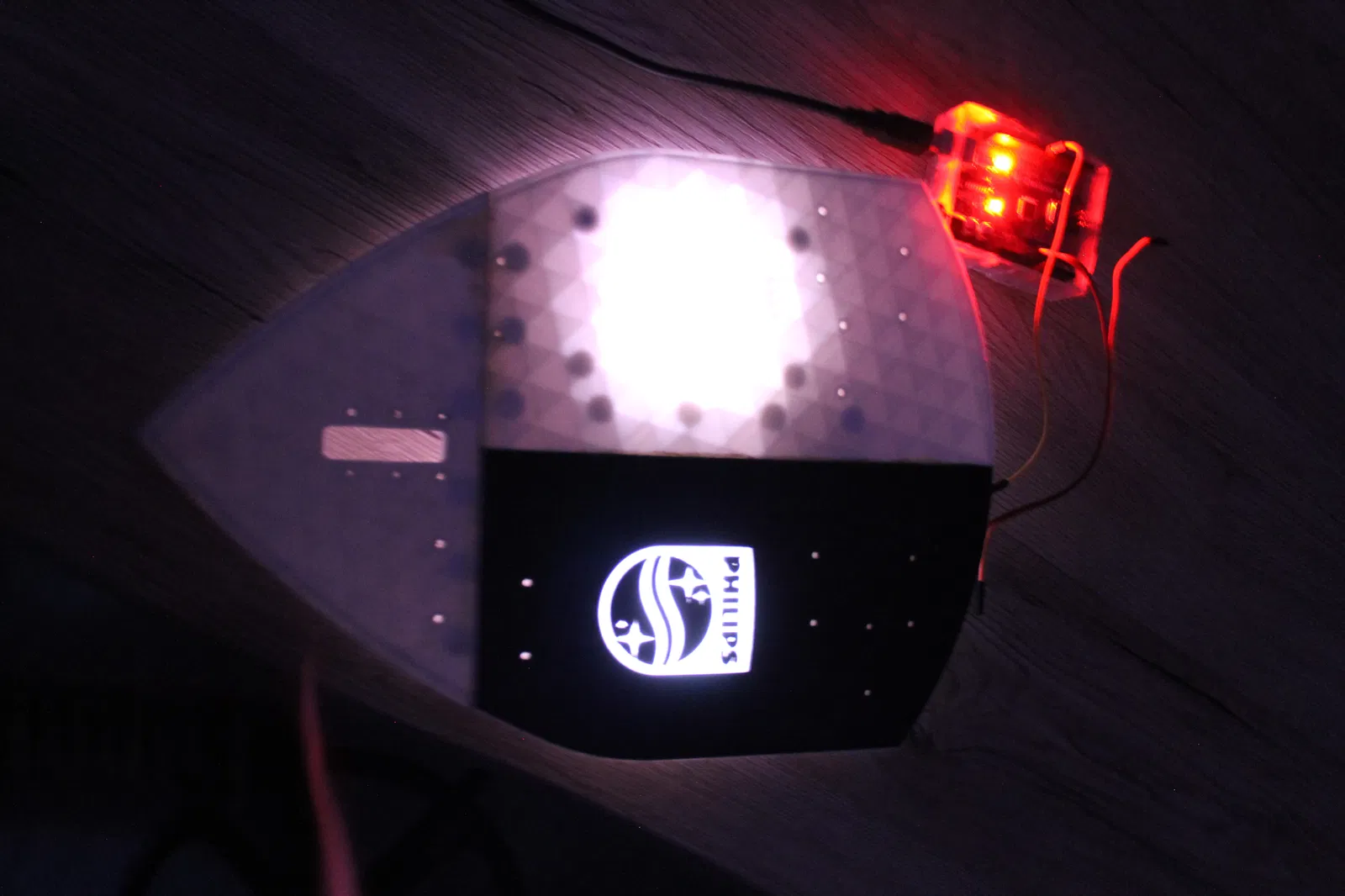

• Phiên bản nâng cao: Thêm logo tùy chỉnh, đèn nền và chức năng sạc.
• Phiên bản đầy đủ ("chơi tới bến"): Tích hợp vi điều khiển (ví dụ: ESP8266), đèn LED WS2812B, tính năng theo dõi điện năng và báo trạng thái sạc.

Tất cả các biến thể và tài nguyên cần thiết đều đã được bao gồm trong thư mục tải về.

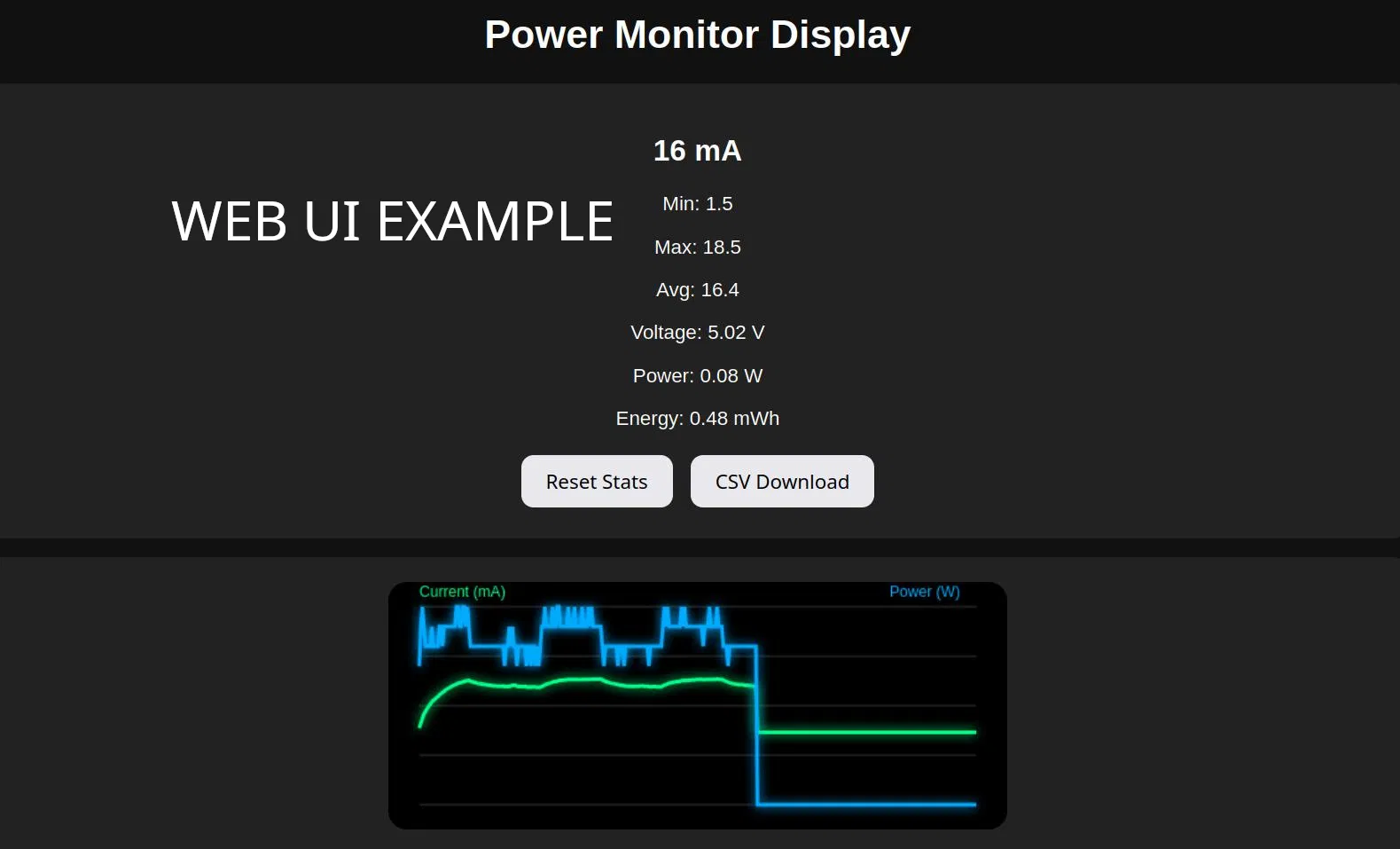

Cập nhật - 05.03.2026: Đã thêm ảnh giao diện web và file .ino cho ESP01.

Bắt đầu thôi — như thường lệ — hãy lưu ý về an toàn trước nhé.

Hướng dẫn an toàn

Nếu anh em dự định làm phiên bản đầy đủ với linh kiện điện tử:

• Không bao giờ để mạch DIY đang cắm điện mà không có người trông coi. Nhiều anh em nghĩ nguồn 5V thấp áp là vô hại. Mình cảnh báo thật lòng: đi dây sai cách hoàn toàn có thể gây hỏa hoạn.
• Trước khi cấp điện lần đầu:
  • Kiểm tra đoản mạch.
  • Xác nhận đúng cực âm/dương.
  • Đo kiểm tra tất cả các mức điện áp.
• Khi dùng keo dán sắt (CA glue) hoặc keo dán tiếp điểm, hãy đeo găng tay bảo vệ.
• Trong quá trình chà nhám và hàn:
  • Loại bỏ bụi và khói hàn đúng cách.
  • Đeo khẩu trang chuyên dụng.

An toàn là trên hết — luôn luôn nhé.

Cảm ơn @ThorinOakenshield vì mô hình 3D của OneBlade — nó đã hỗ trợ mình rất nhiều trong quá trình thiết kế.

Danh sách vật liệu (BOM)

Linh kiện in 3D

• 1× Tấm đế (phiên bản đầy đủ cho máy in 300×300 mm) hoặc các phần tấm đế tách rời cho máy in khổ nhỏ hơn.

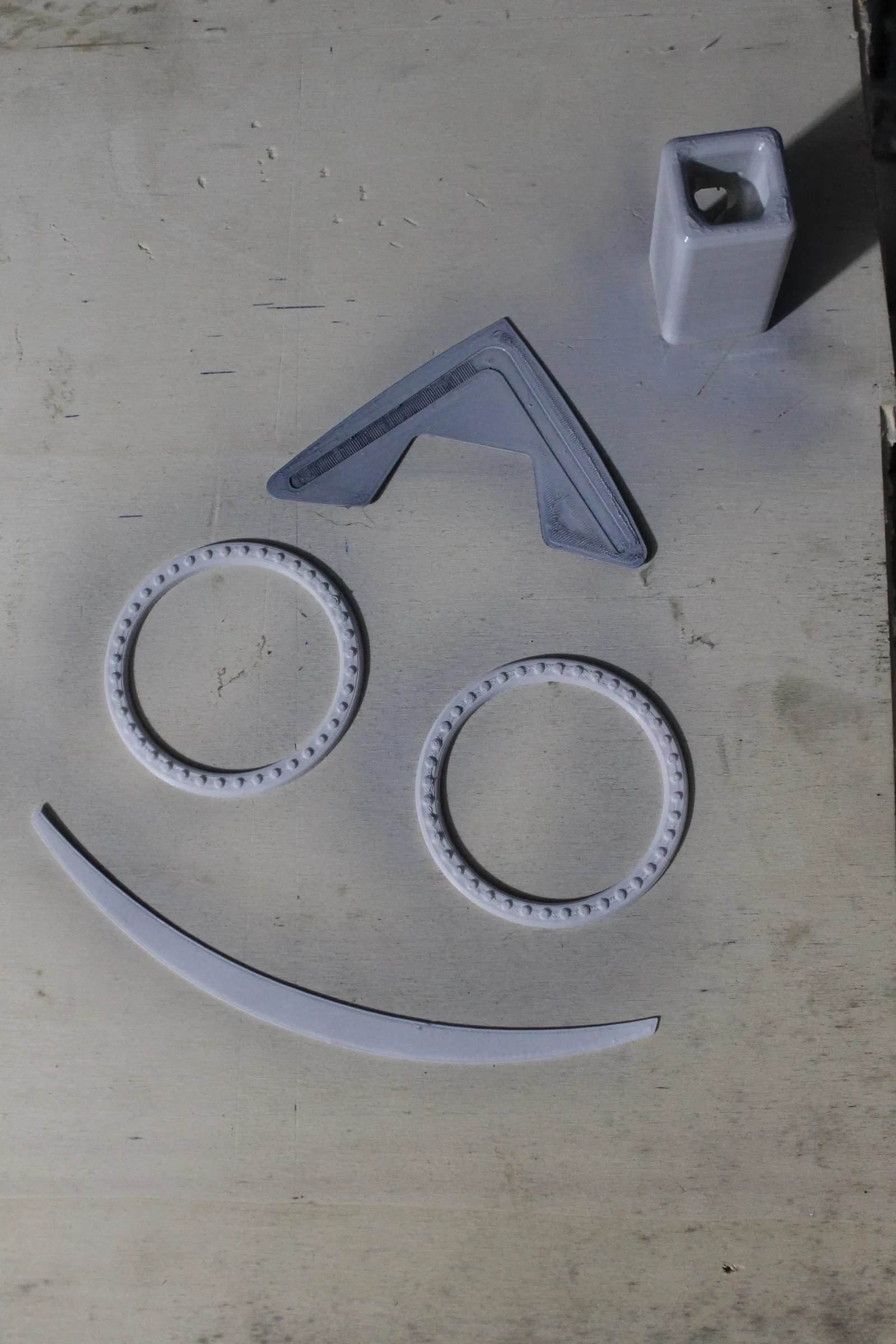

• 2× Vòng trang trí.

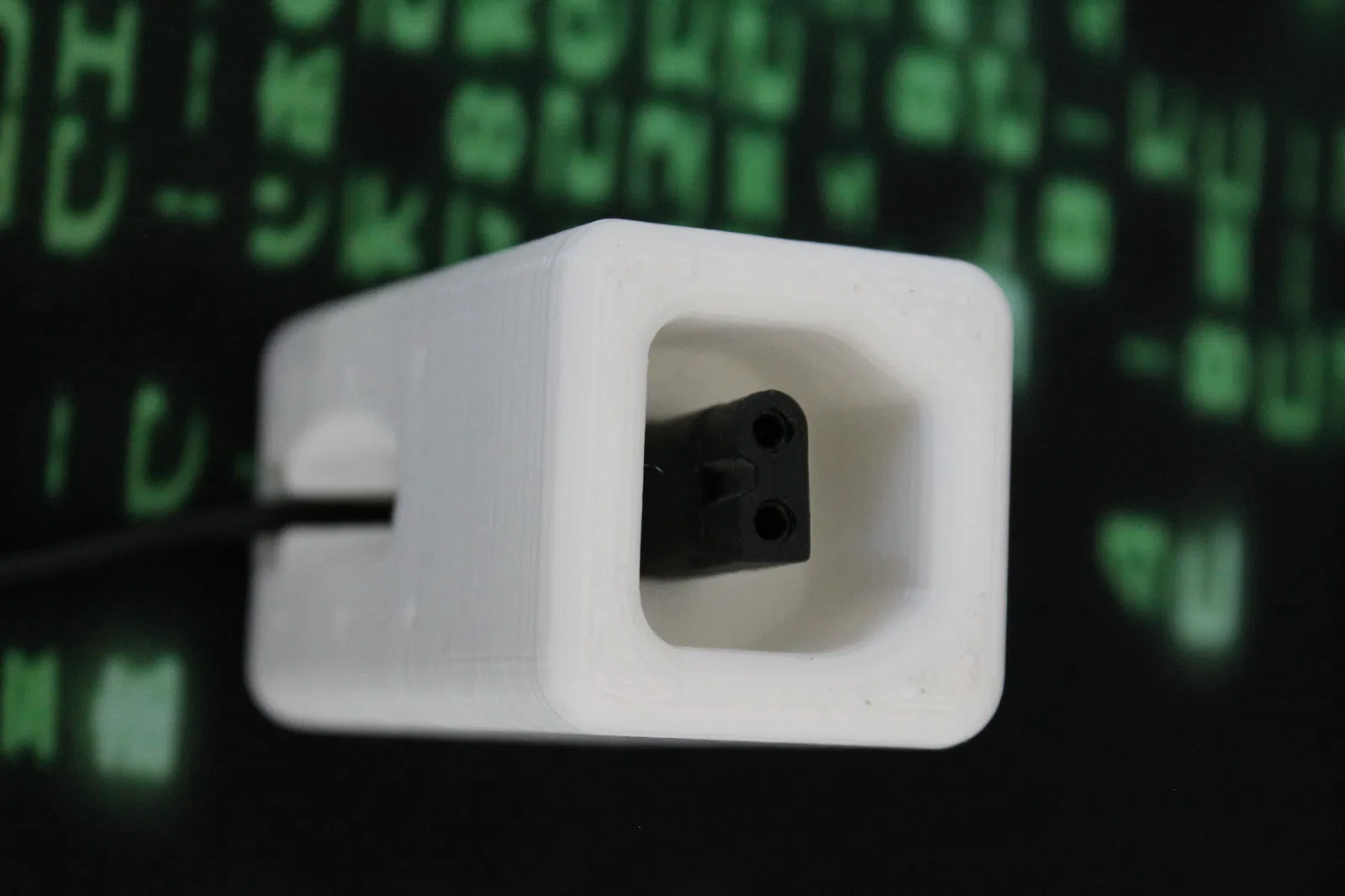

• 1× Khay giữ OneBlade.
• 1× Vòm trang trí phía trên.
• 1× Mũi tên trang trí phía dưới.
• n× Khay giữ dụng cụ phẳng.
• n× Móc treo cáp.
• 6× Giá đỡ phía dưới.
• 1× Giá treo tường phía trên.
• 1× Giá đỡ trung gian (có hoặc không có chân gắn mạch PCB).

Phần cứng

• 30× Ốc vít M3.
• 30× Vít M3x12 mm đầu chìm.
• 6× Vít gỗ 3x16 mm.

Linh kiện điện tử tùy chọn:

• Bo mạch đục lỗ (Perfboard).
• Cáp USB.
• ESP-01 (ESP8266).
• Cảm biến dòng điện INA219.
• Bộ hạ áp 3.3V.

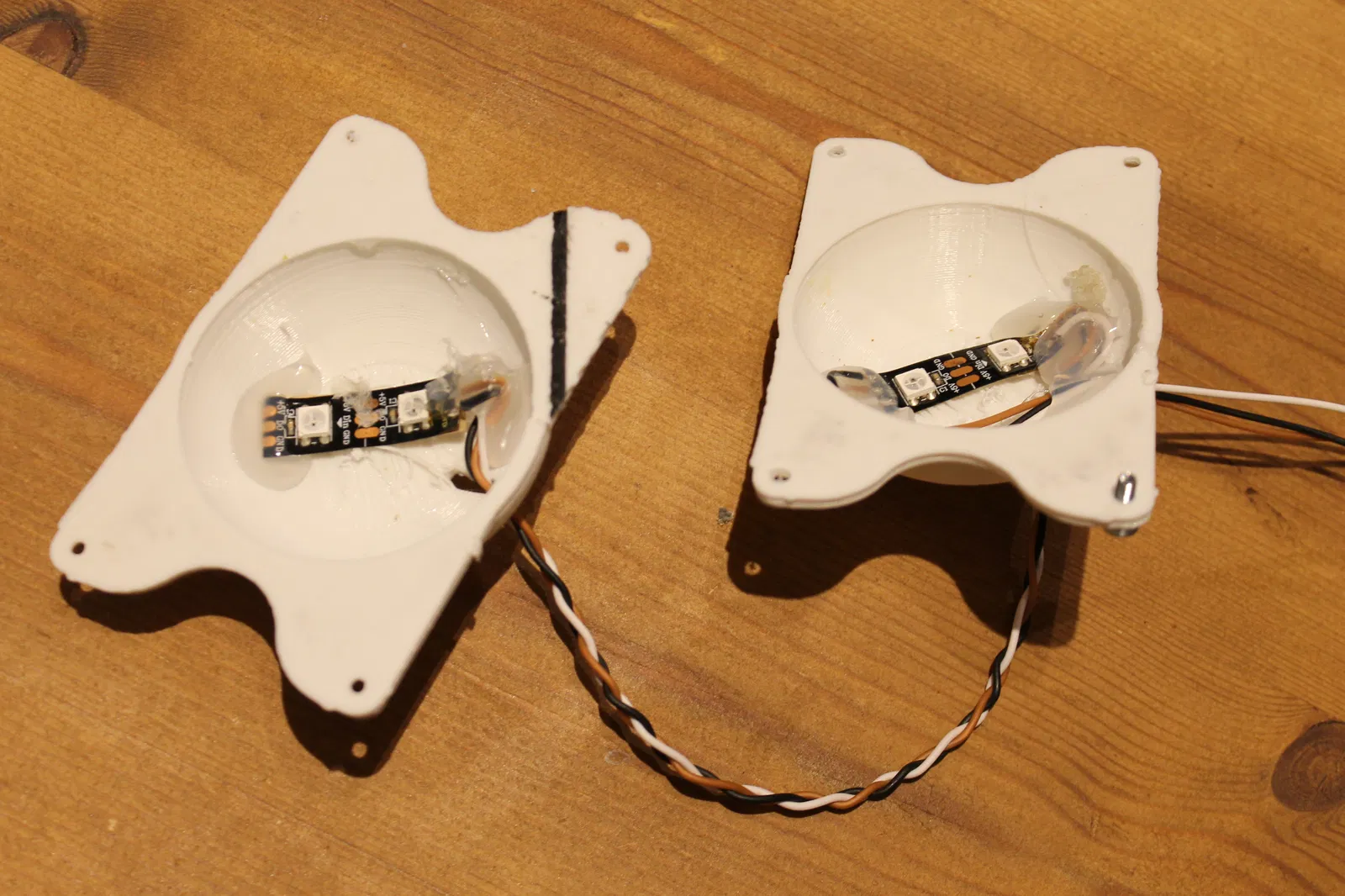

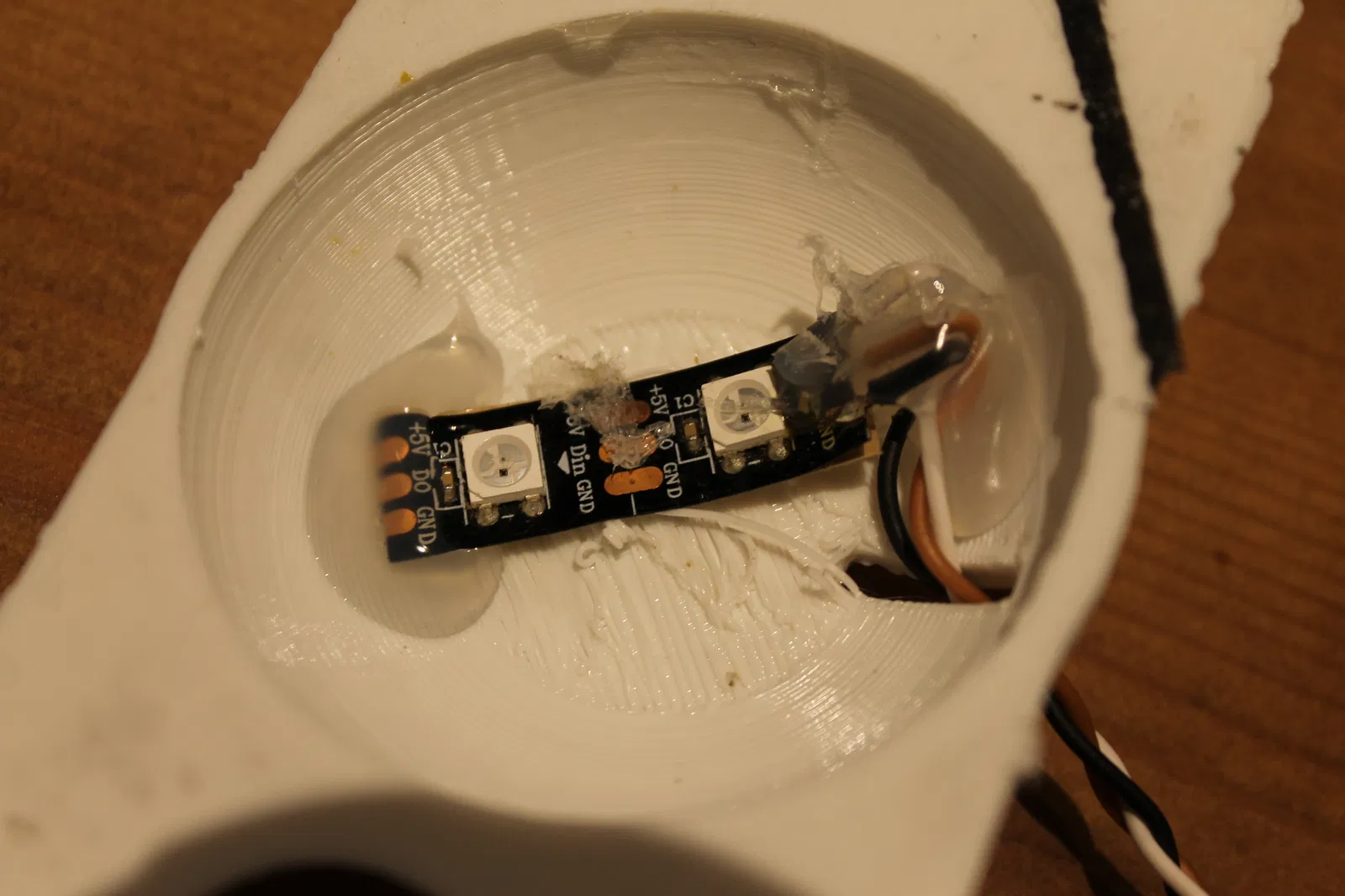

• Đèn LED WS2812B.

Vật tư tiêu hao

• Keo dán sắt (CA) hoặc keo dán tiếp điểm.
• Sơn xịt (sơn lót + nhiều màu).
• Giấy nhám.
• Màu acrylic.
• Cọ vẽ.
• Súng bắn keo nến.

Mô tả lắp ráp – Phiên bản cơ bản

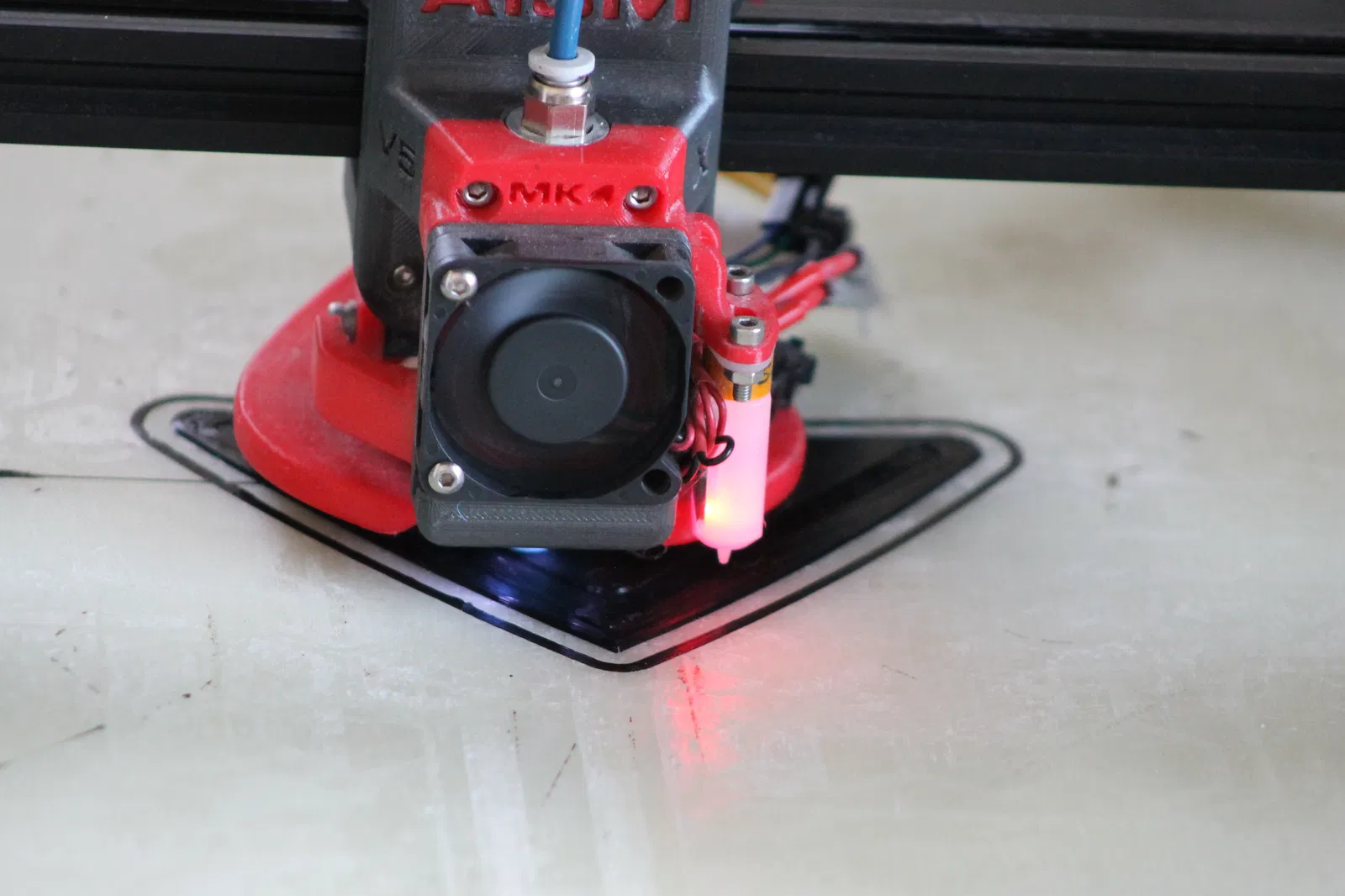

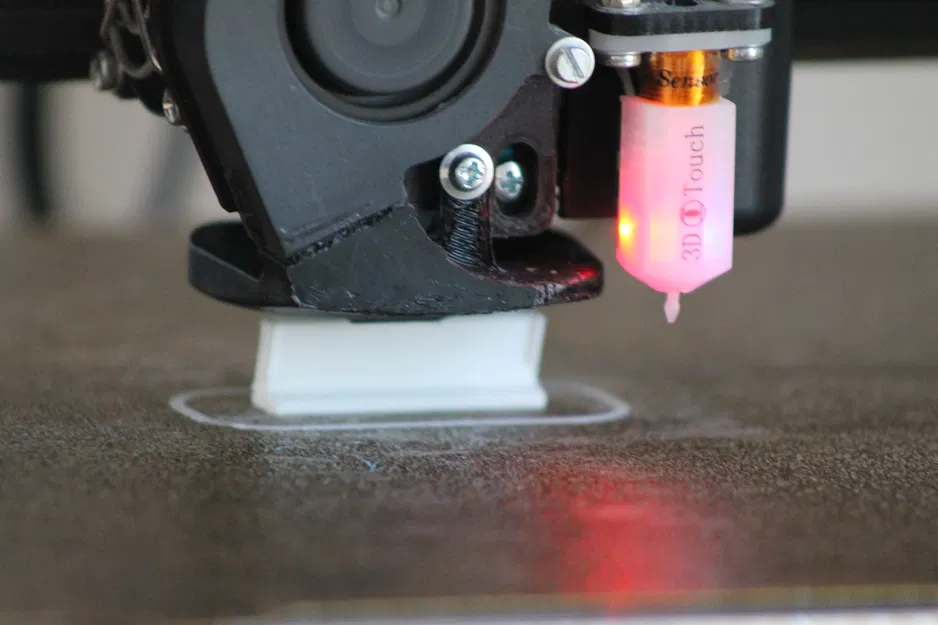

In 3D

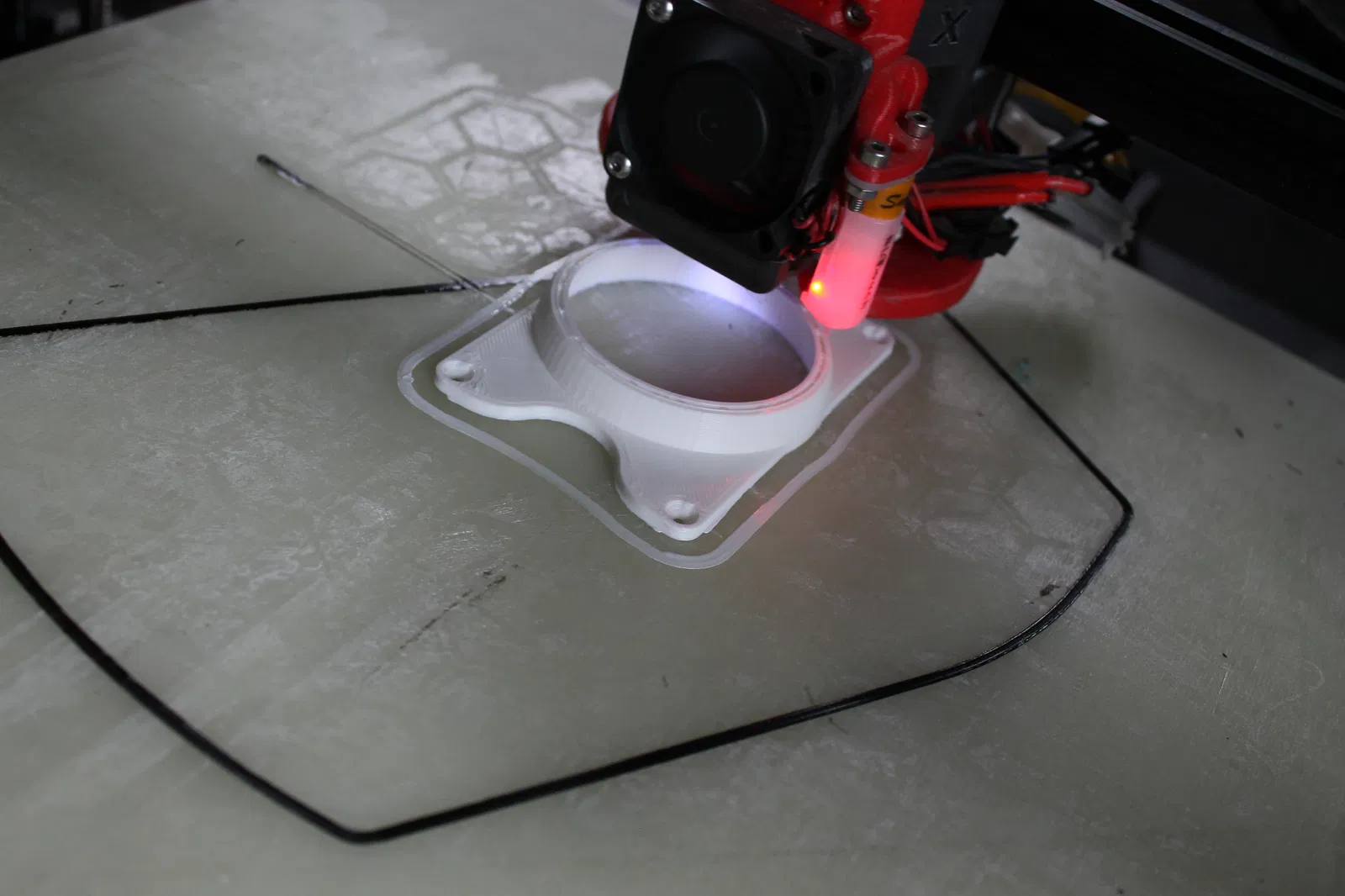

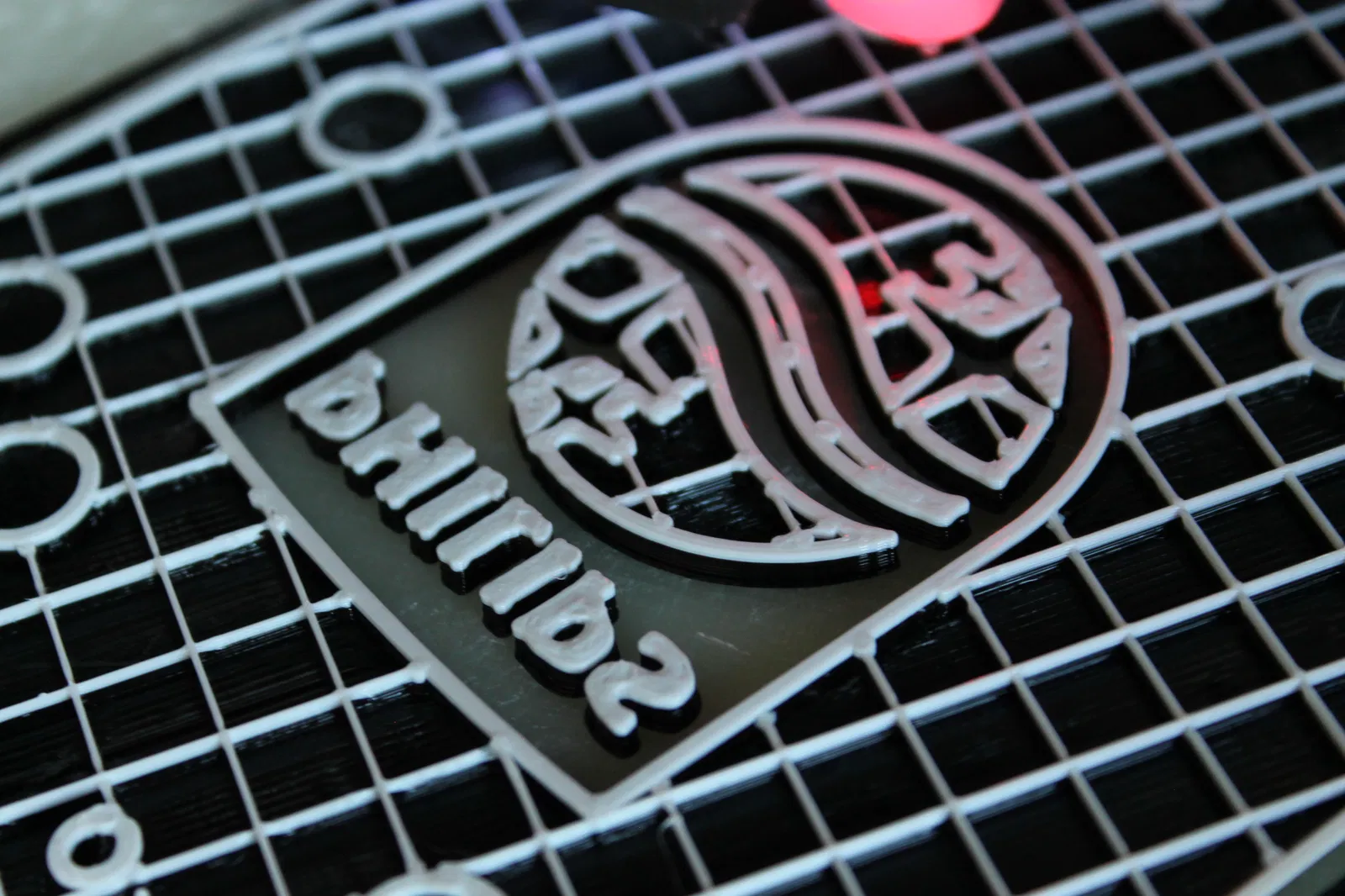

In tất cả các chi tiết trong danh sách BOM. Nếu máy in có bàn in 300×300 mm, hãy in nguyên tấm đế. Nếu không, hãy in các mảnh đã tách rời. Cài đặt gợi ý:

• Chất liệu: PLA.
• Nhiệt độ đầu phun: 205 °C.
• Nhiệt độ bàn in: 60 °C.

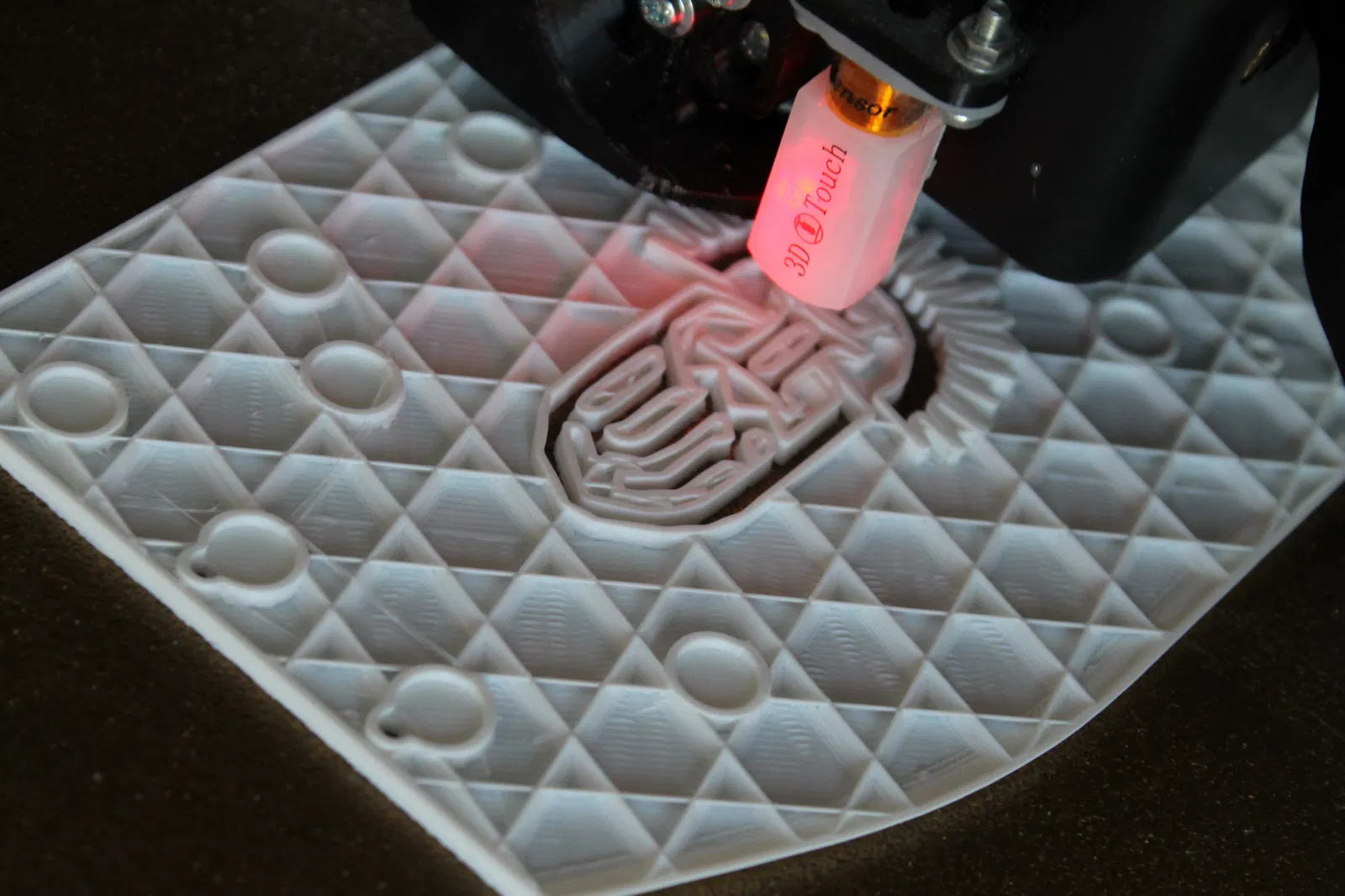

• Infill: 10% kiểu cubic.

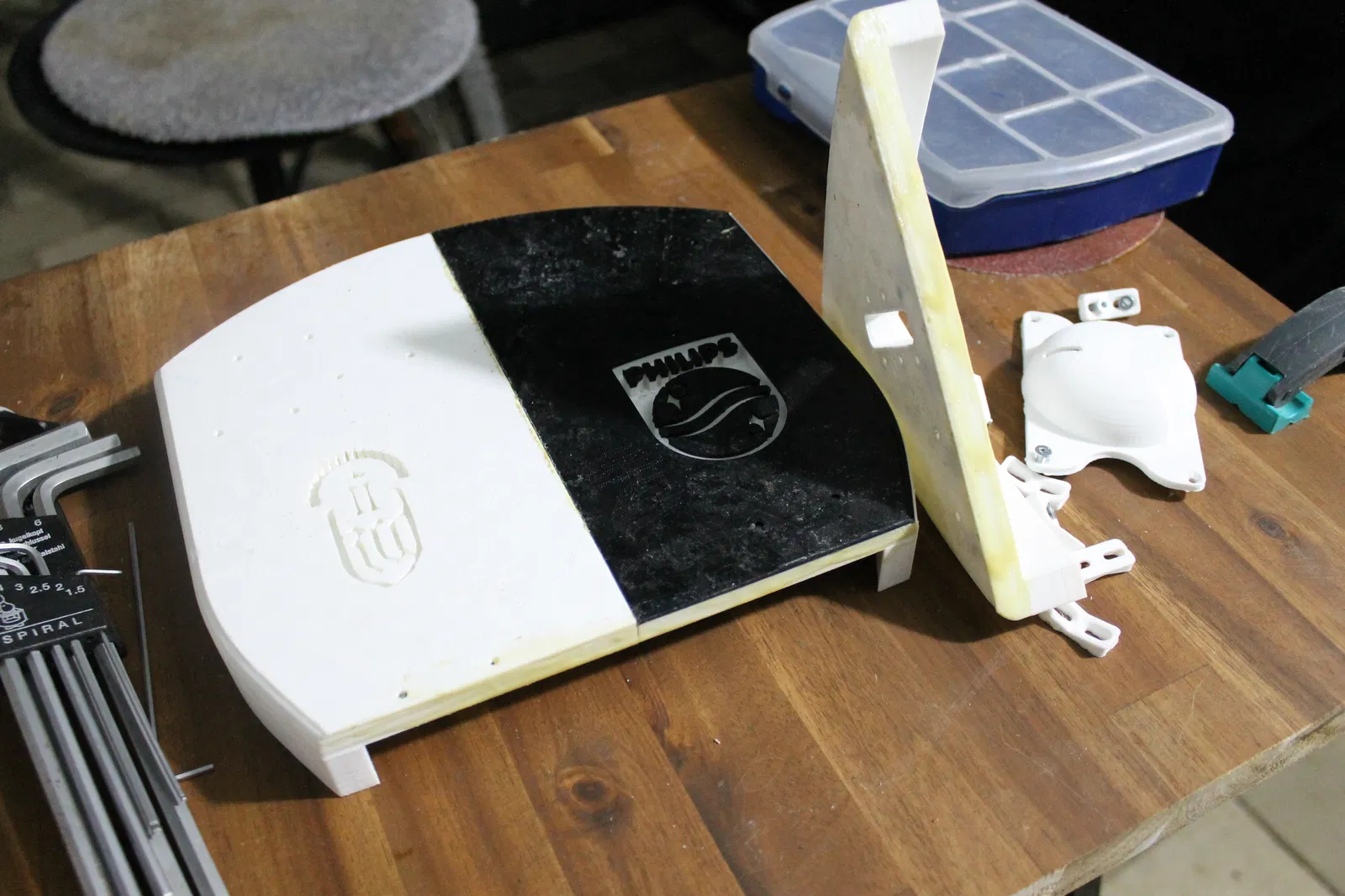

Lắp đặt ốc vít

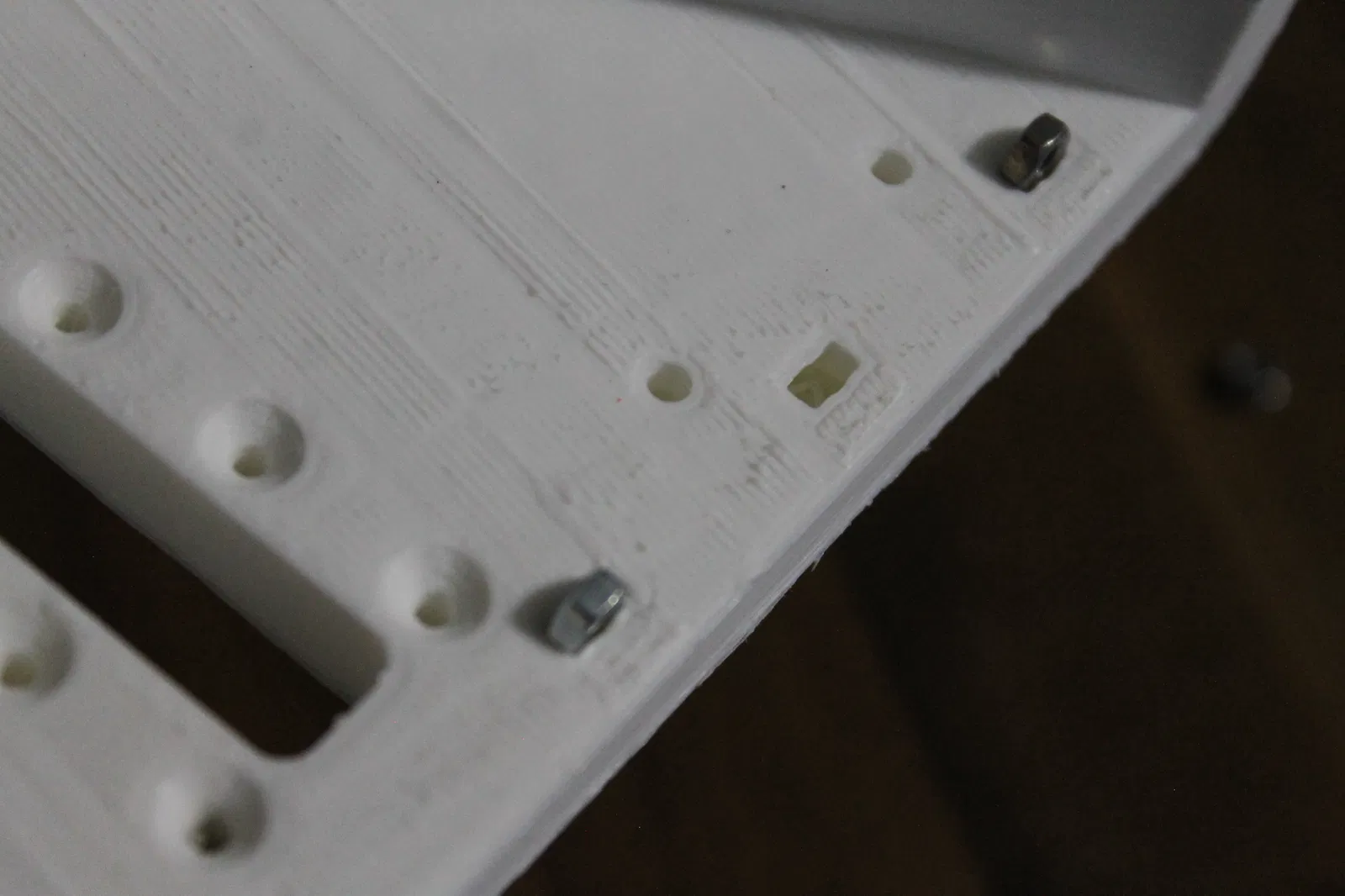

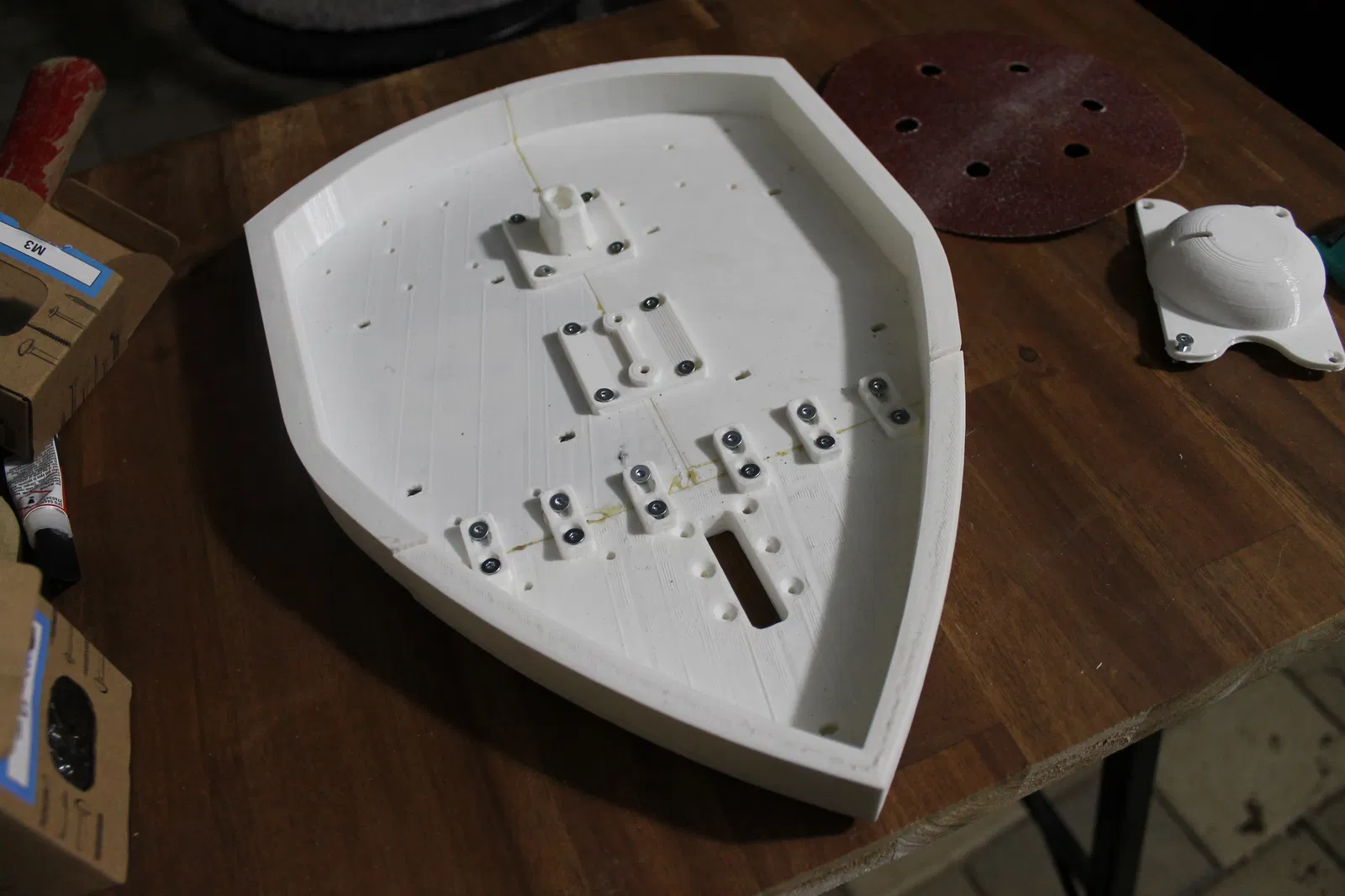

Đặt các đai ốc M3 vào hốc bên trong. Nếu máy in chuẩn, chúng sẽ khớp dễ dàng. Lắc nhẹ để đai ốc nằm phẳng. Độ sâu hốc được thiết kế để vít 12 mm vừa khít mà không trồi ra ngoài.

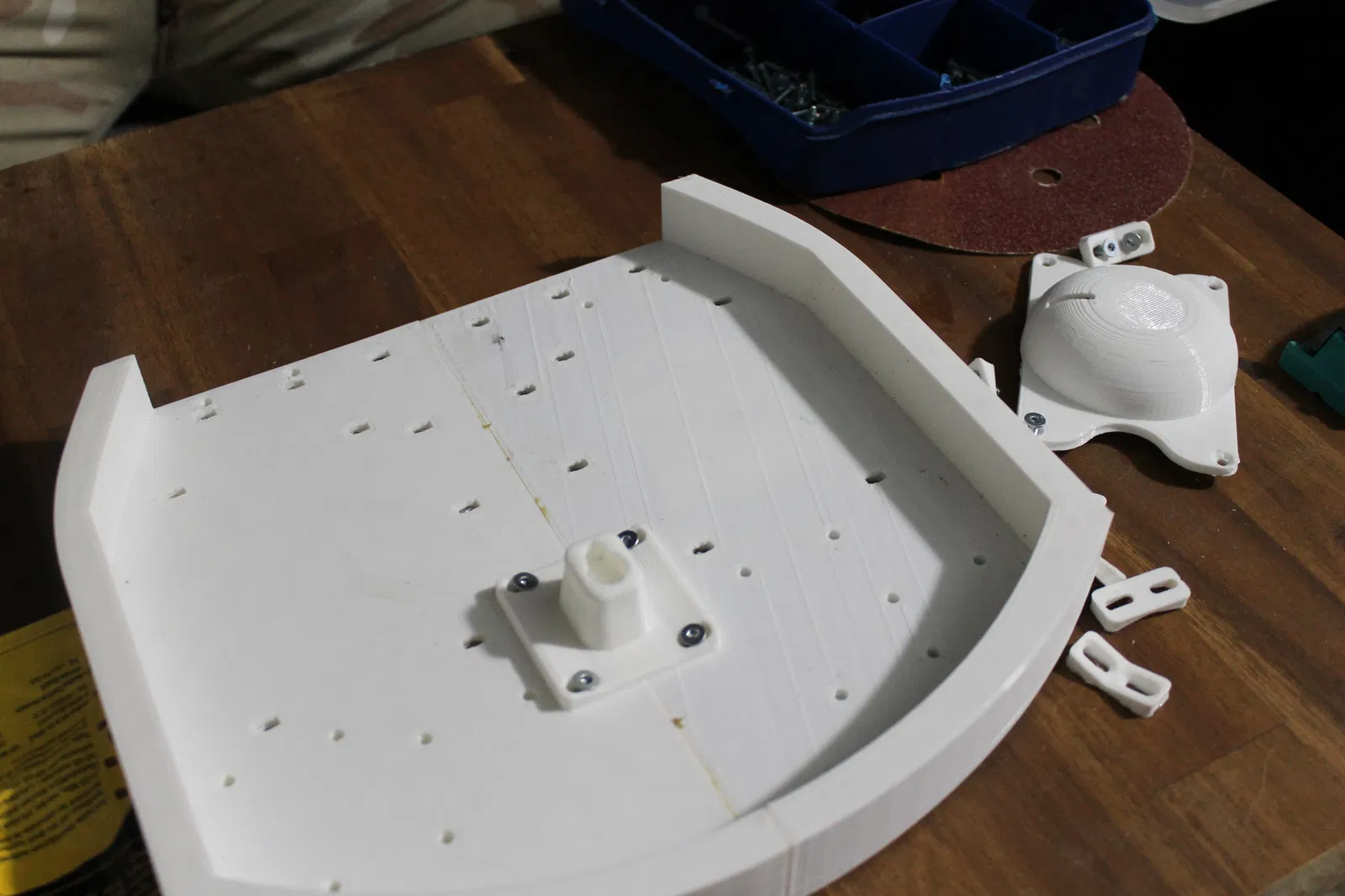

Lắp ráp

1. Lắp lỏng các giá đỡ vào một bên.
2. Lỗ bắt vít được thiết kế góc nghiêng giúp kéo các tấm ghép chặt vào nhau.

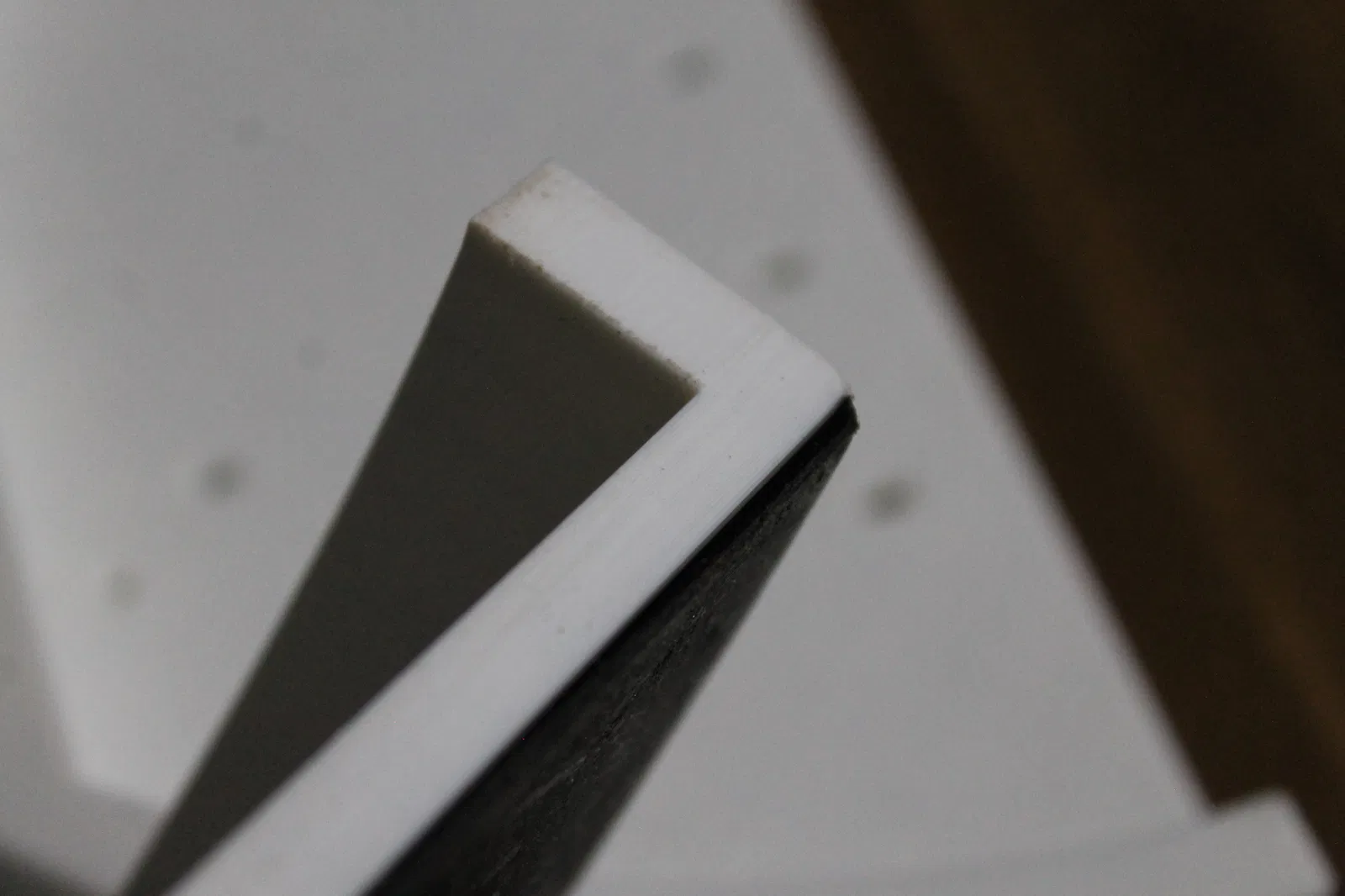

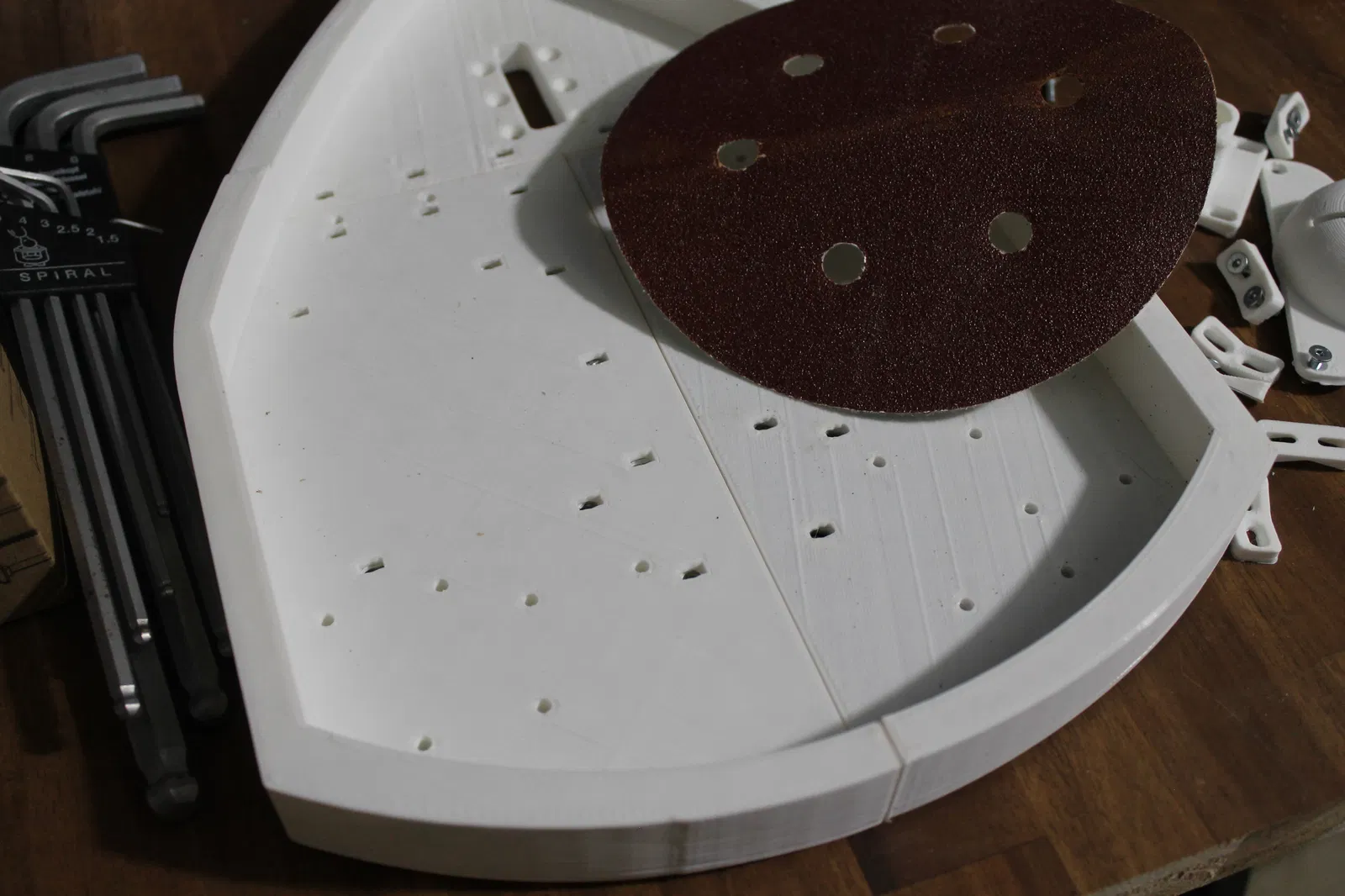

3. Chà nhám cạnh để làm phẳng và tăng độ bám keo.

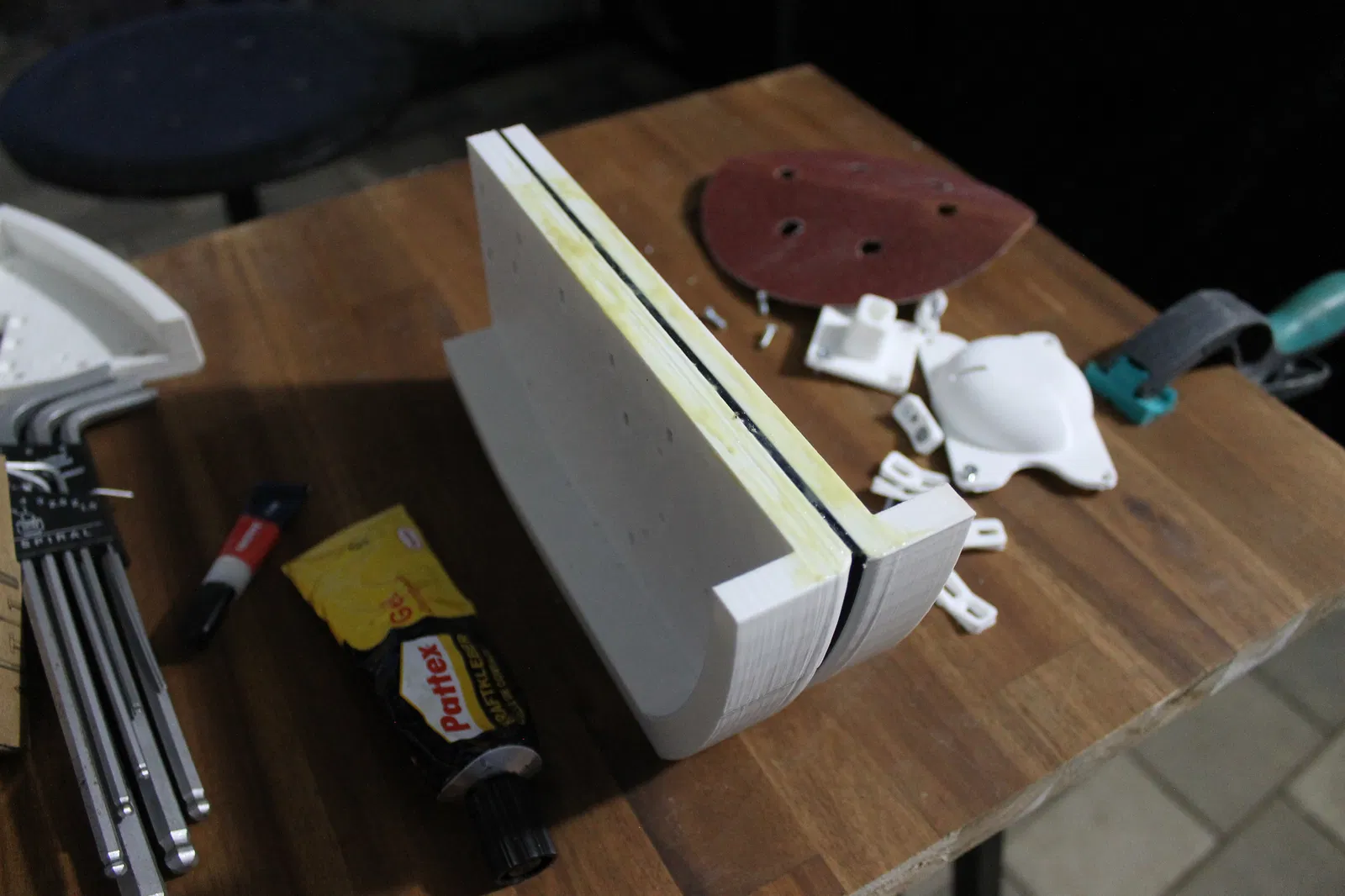

Dán keo

• Bôi keo tiếp điểm, để khô khoảng 10 phút, thêm vài giọt keo CA ở mép.
• Ép các chi tiết lại với nhau trên mặt kính phẳng để đảm bảo thẳng hàng.
• Siết chặt vít để cố định mép.
• Để khô trong 24 giờ.

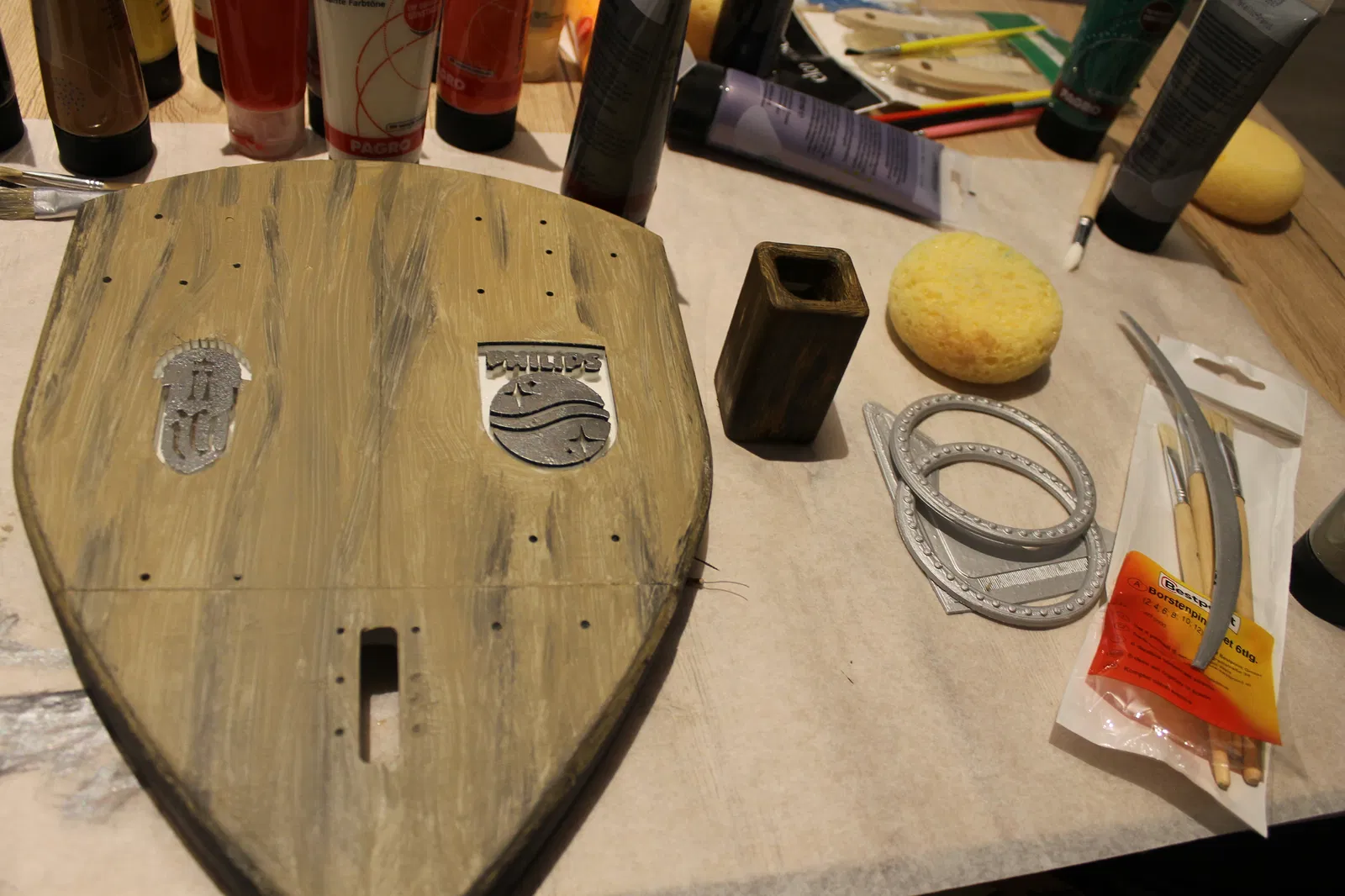

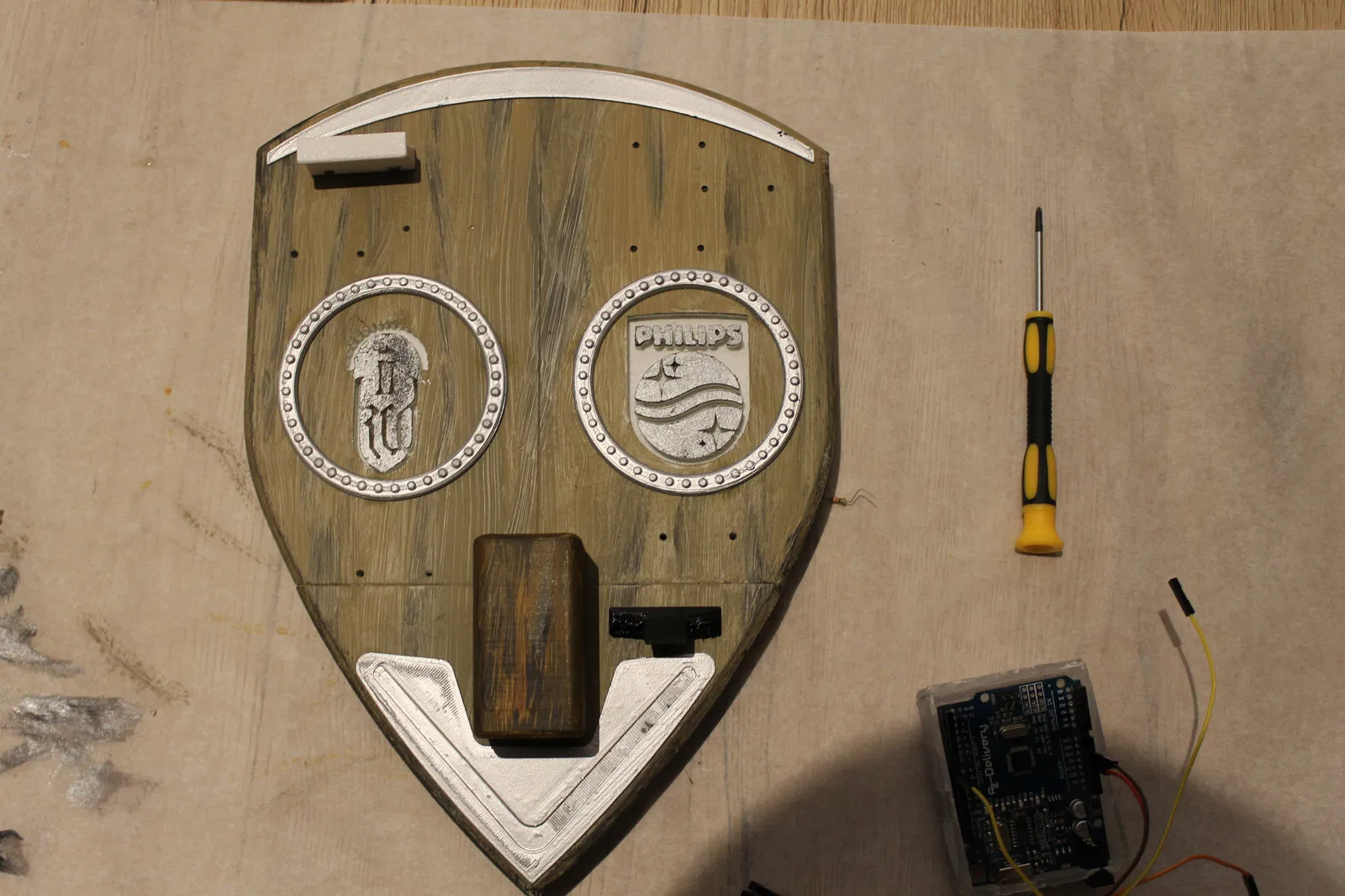

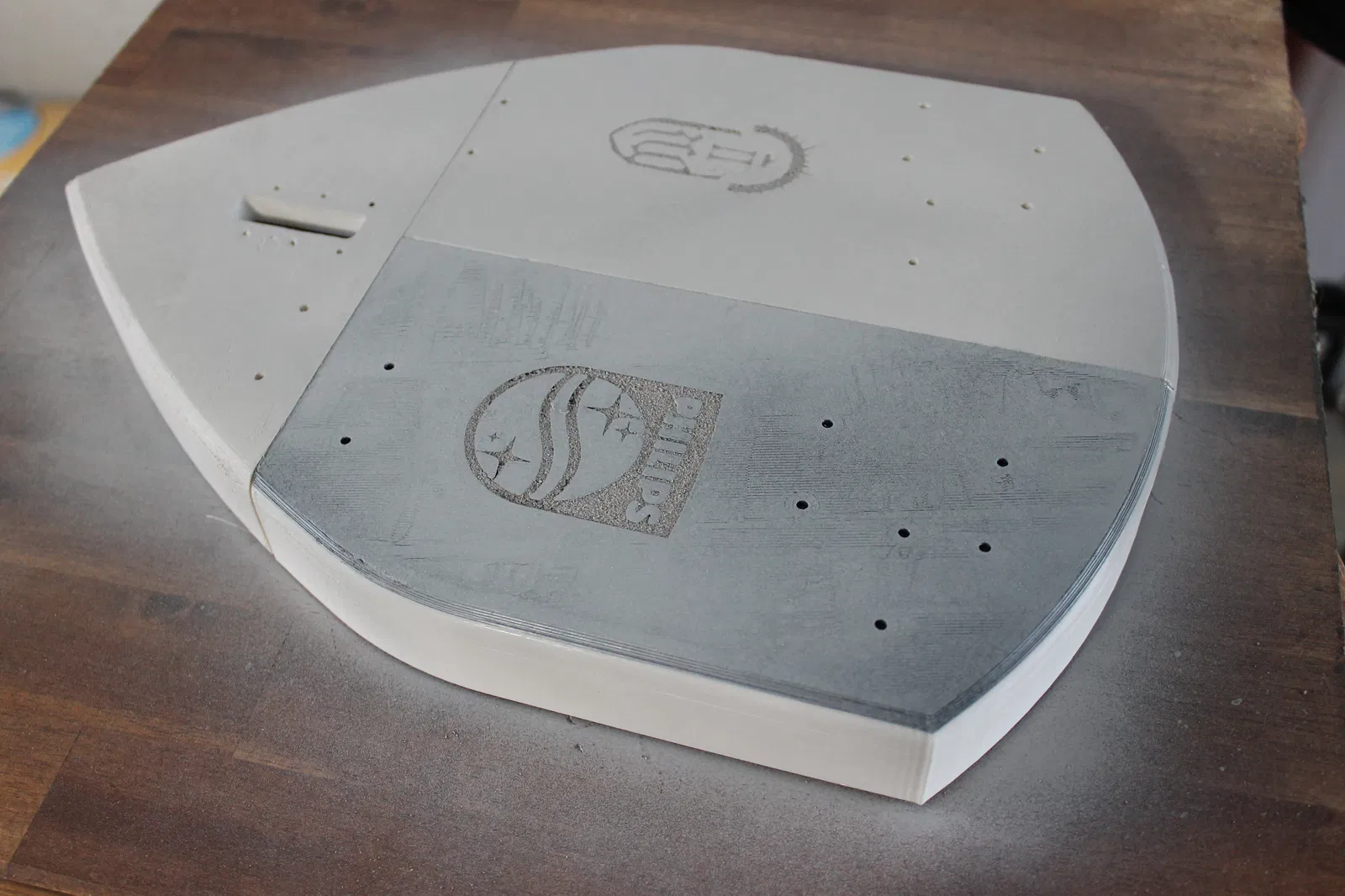

Sơn và hoàn thiện

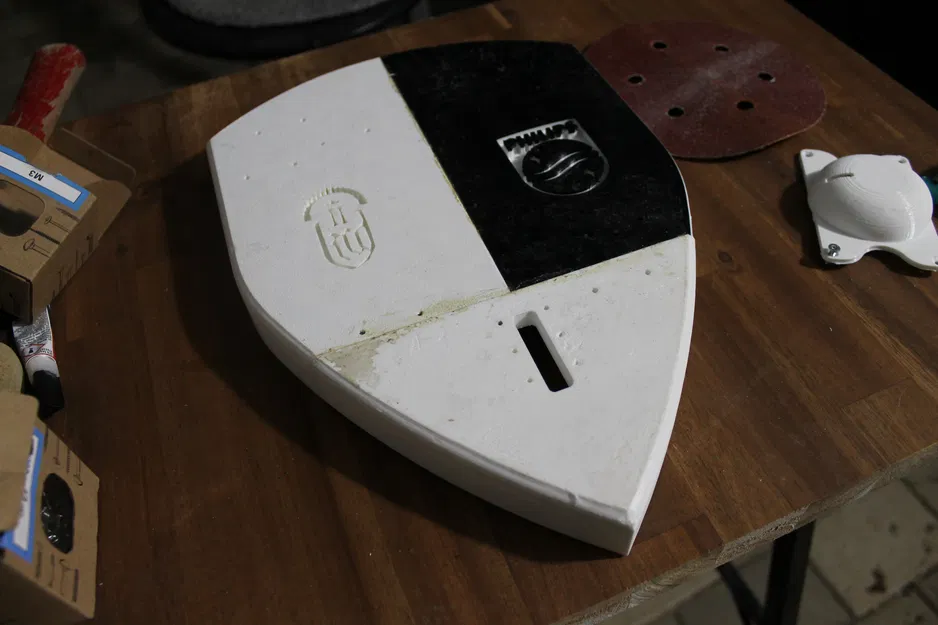

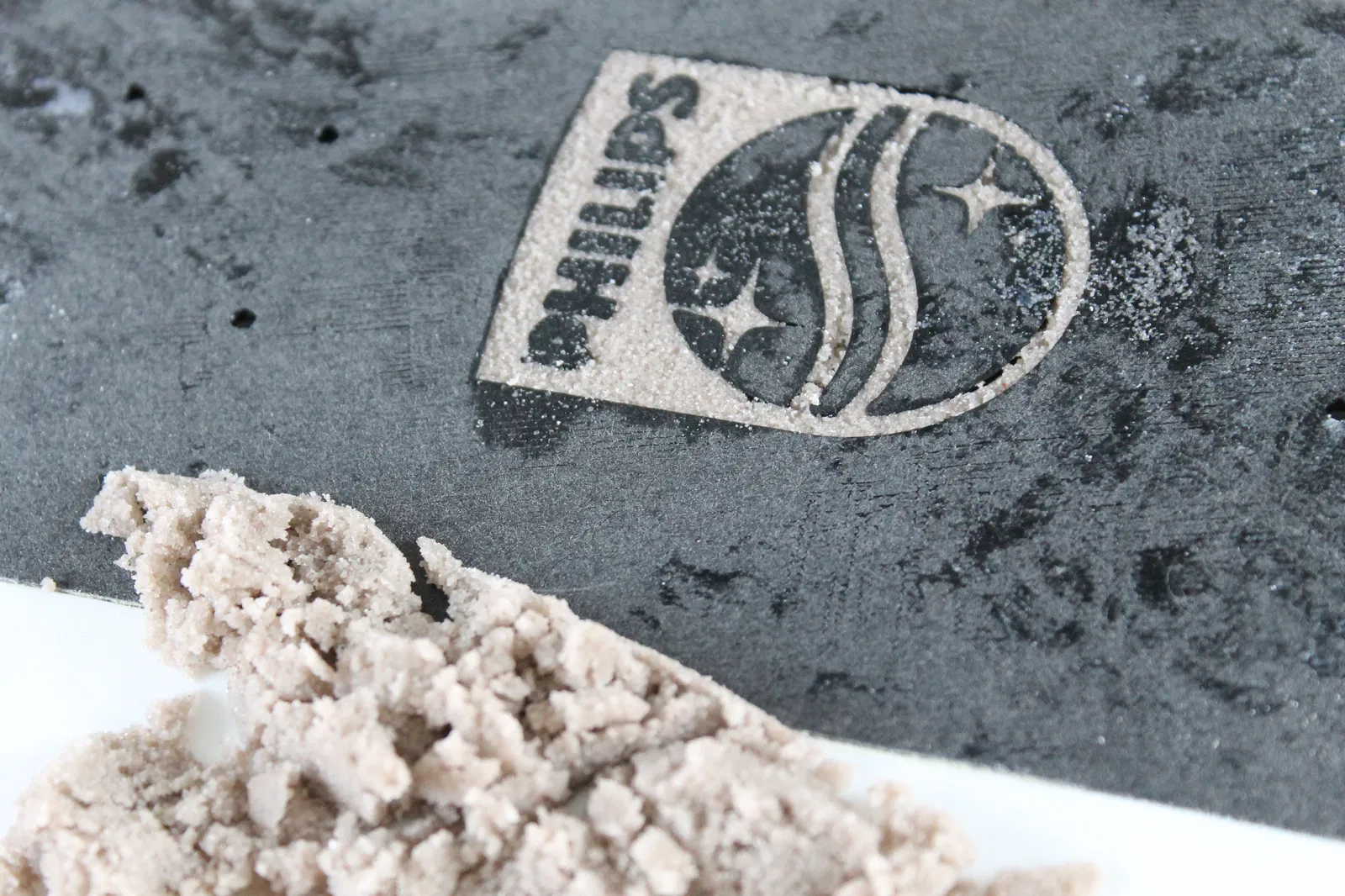

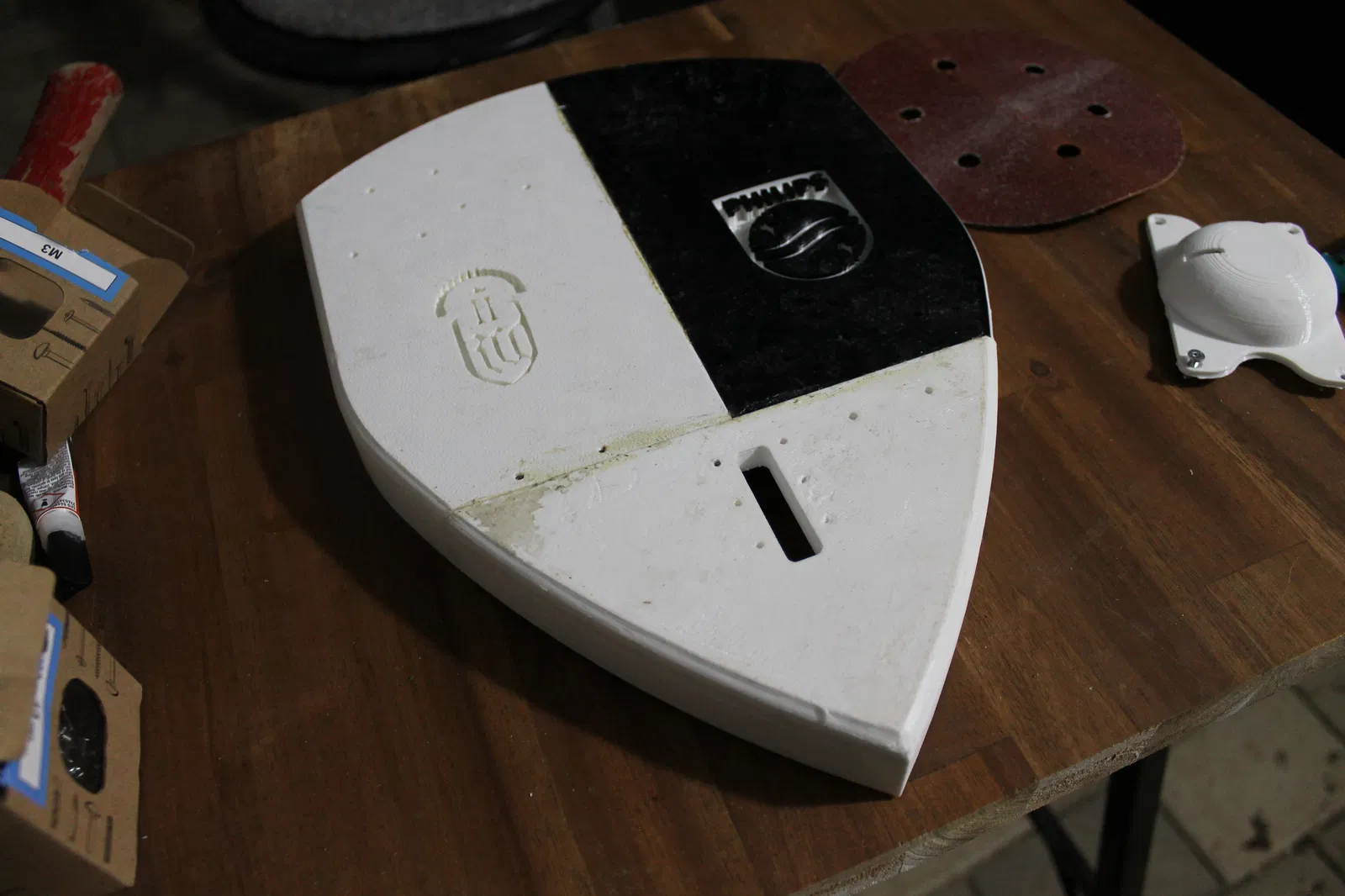

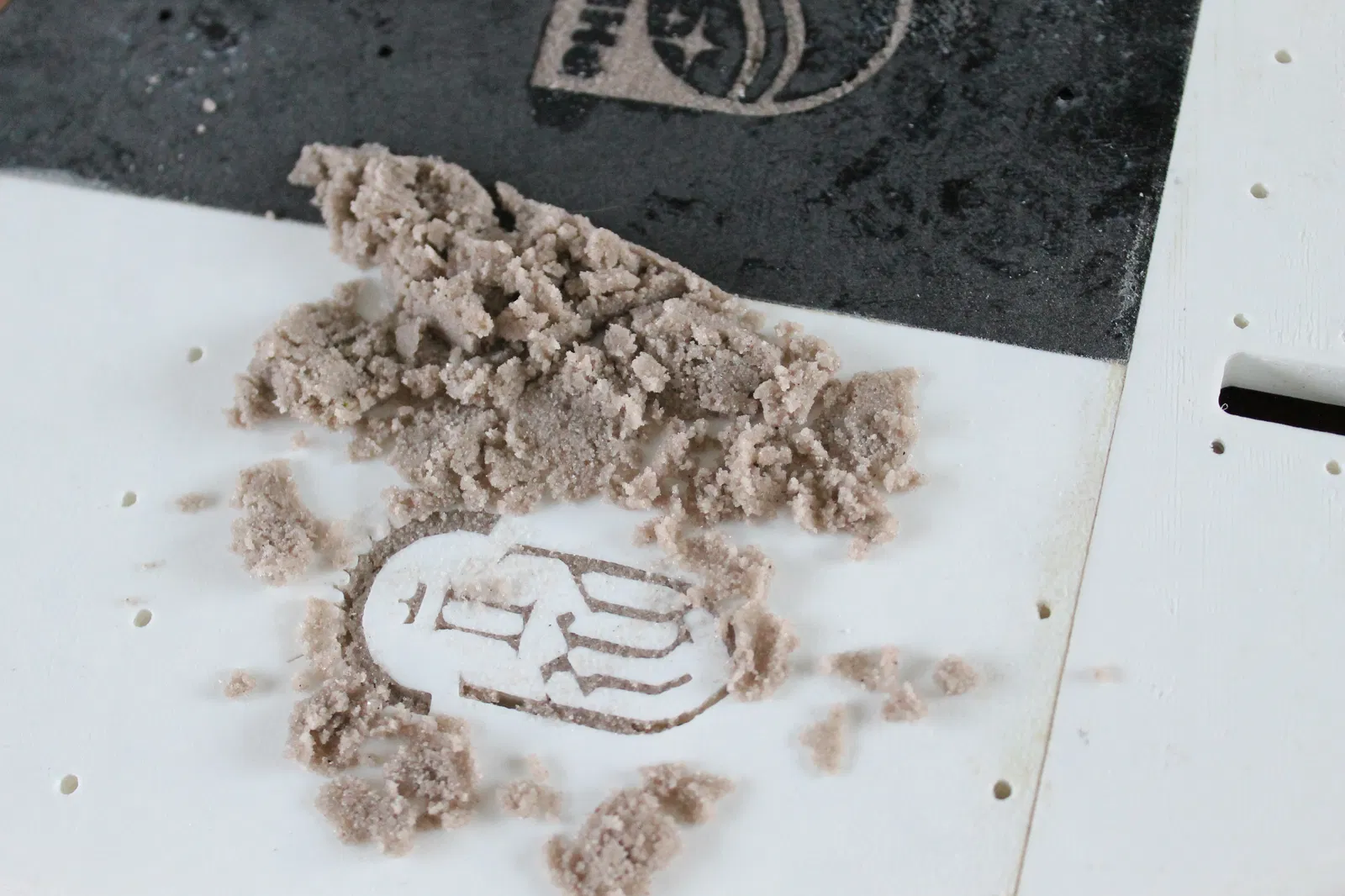

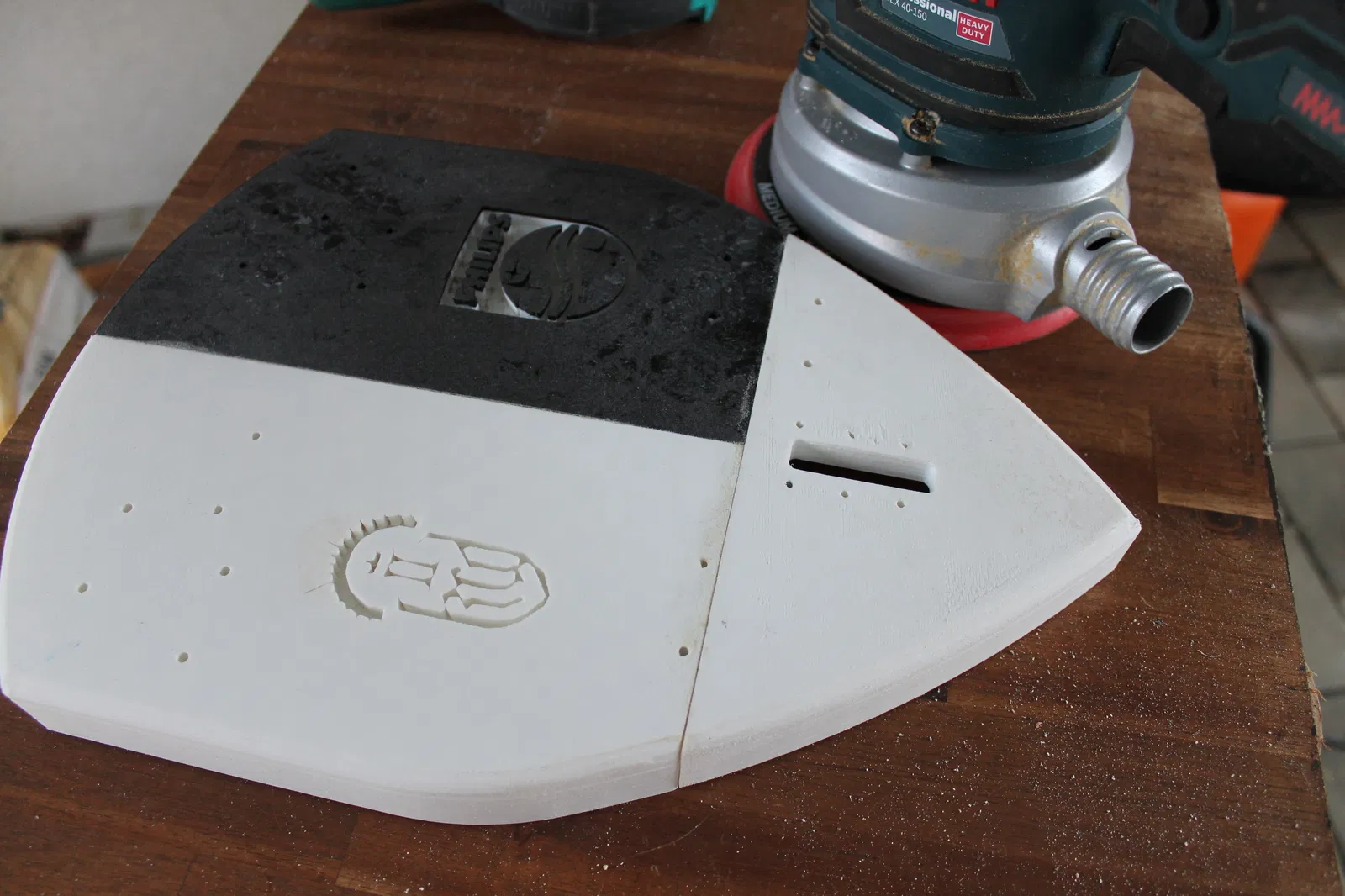

Chà nhám toàn bộ bề mặt. Không nên chà quá tay. Bảo vệ phần logo bằng cách lấp đầy cát thạch anh để giữ độ xuyên sáng khi phun sơn.

Các tính năng tùy chọn

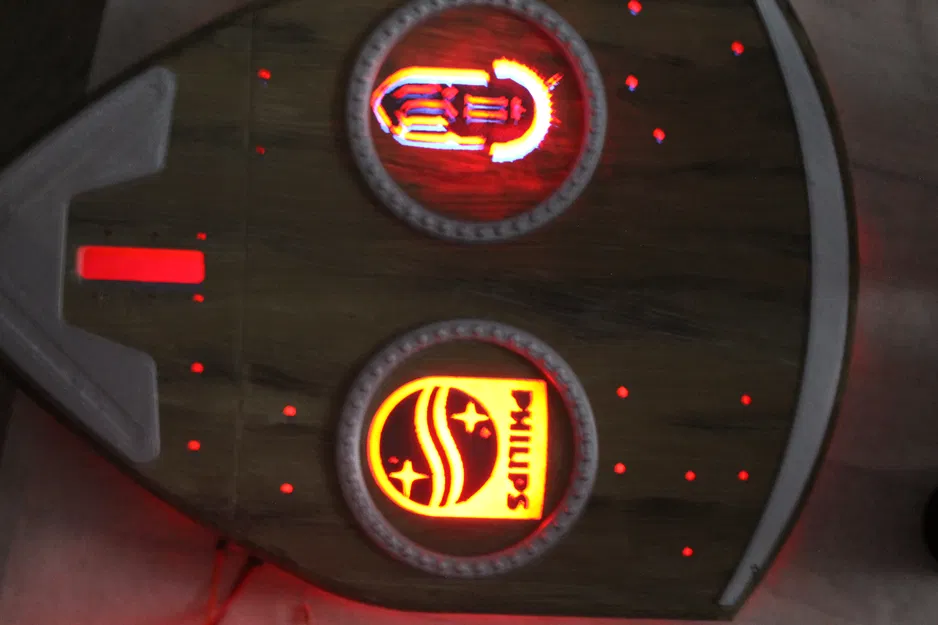

Anh em có thể tùy chỉnh logo trong Blender bằng công cụ Boolean, thêm chức năng dock sạc bằng cách luồn dây cáp qua khe, hoặc nâng cấp lên phiên bản "chơi tới bến" với đèn LED RGB, kết nối WiFi qua ESP8266 để theo dõi trạng thái sạc qua MQTT.

Lưu ý an toàn cuối cùng

Với bất kỳ phiên bản điện tử nào: Luôn rút nguồn khi không có người ở nhà. Đồ điện tử tự chế dù nhỏ cũng có thể gây hư hại nghiêm trọng nếu lắp đặt không đúng cách.
