Toothed Idlers dành cho SimpleCore Redux
Thiết kế lại bộ phận gá idler phía sau để thay thế vòng bi trơn 695 bằng toothed idlers. Lưu ý chọn đúng loại idler 20t có chiều cao 9mm để lắp đặt chuẩn xác và cải thiện hiệu suất cho máy in SimpleCore Redux.
Mô tả

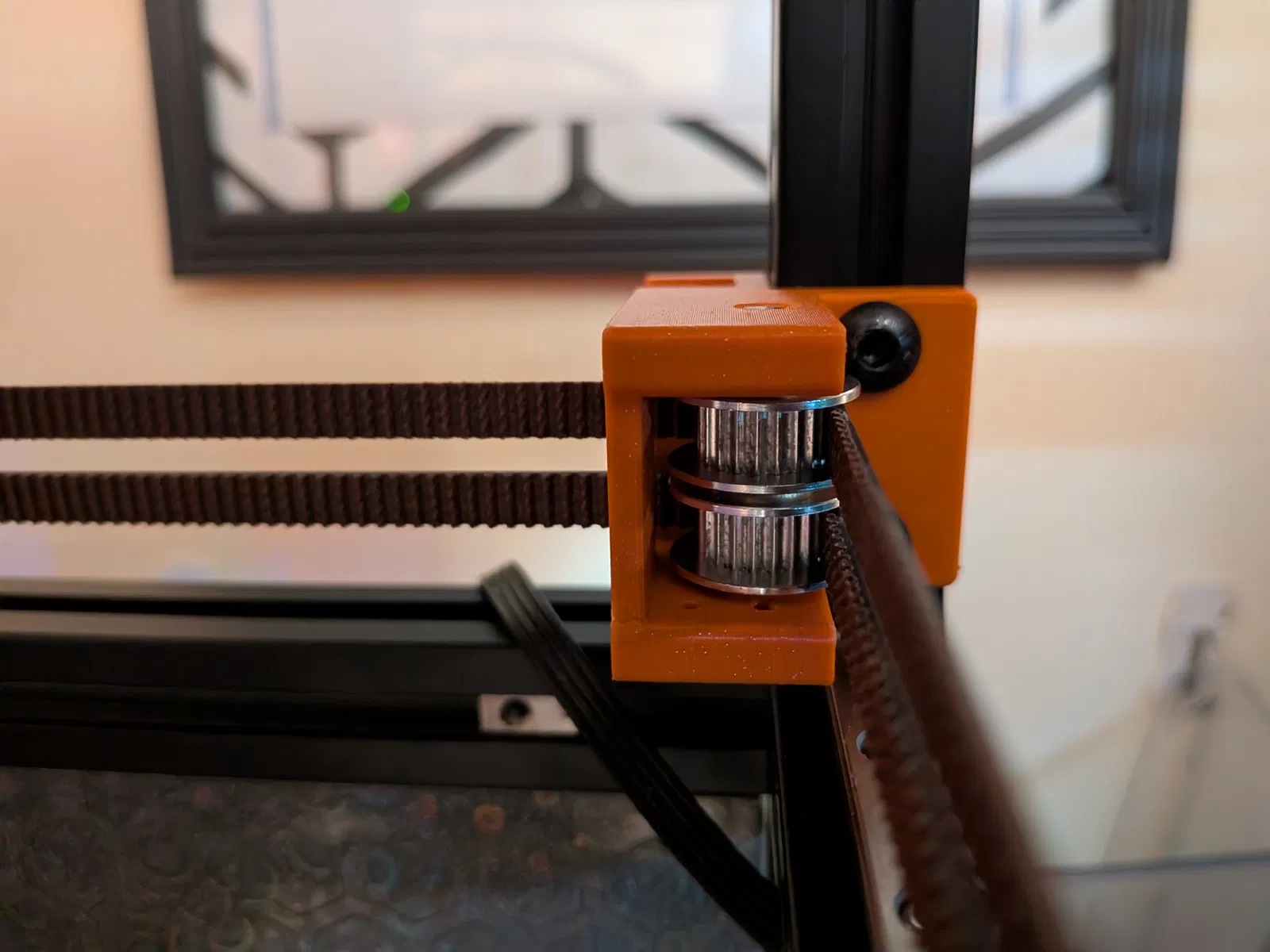

Đây là các chi tiết gá idler phía sau được thiết kế lại, cho phép anh em sử dụng toothed idlers thay thế cho vòng bi trơn 695 có trong danh sách linh kiện (BOM) gốc. LƯU Ý RẰNG CÁC TOOTHED IDLERS TỪ XY JOINTS TRONG BOM SẼ KHÔNG DÙNG ĐƯỢC. Phần gờ dày của chúng không chừa đủ không gian để đặt vòng đệm (washer) giữa các vòng bi. Anh em cần sử dụng loại idler 20t có tổng chiều cao 9mm như loại của Powge hoặc Winnsinn. Cấu trúc lắp vòng bi sẽ là: vòng đệm 1mm -> idler -> vòng đệm 1mm -> idler -> vòng đệm 1mm. Mình cũng không rõ liệu việc này có thực sự cải thiện VFA hay không, nhưng về mặt lý thuyết thì là có.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
