The Beast: Giá đỡ cốc đa năng cho xe đẩy em bé 1

2 hình

Thể Thao & Ngoài Trời

The Beast: Giá đỡ cốc đa năng cho xe đẩy em bé

Tác giả JakubKoci

Lượt tải
235
Lượt thích
137
Lượt coi
3.606
Bản remix
1

File 10 1,1 MB

  • Stroller_frame_holder_1773262008.3mf3MF · 48 KB
  • Cupholder_base_1773262009.3mf3MF · 80,7 KB
  • Cupholder_simple_1773262010.3mf3MF · 152,5 KB
  • Stroller_frame_holder_1773262011.3mf3MF · 48 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Hệ thống này gồm có hai loại giá đỡ cốc:

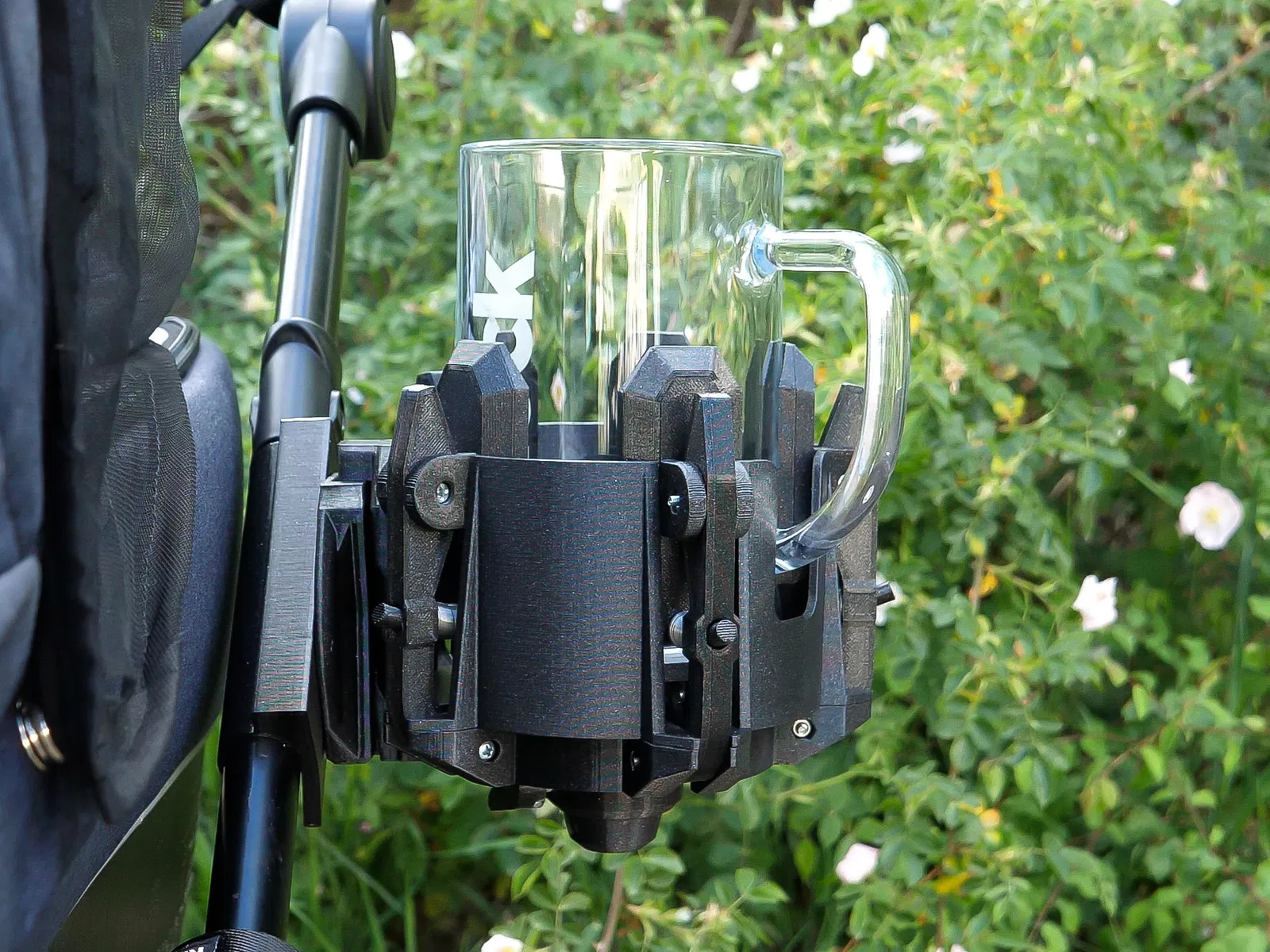

  • The Beast - được đặt tên theo vẻ ngoài hầm hố của nó, hoạt động bằng cơ chế khóa nhờ trọng lực, giúp bạn giữ được hầu hết các loại cốc nước với kích cỡ khác nhau (từ một ly cà phê nhỏ xíu đến một ly bia lớn).

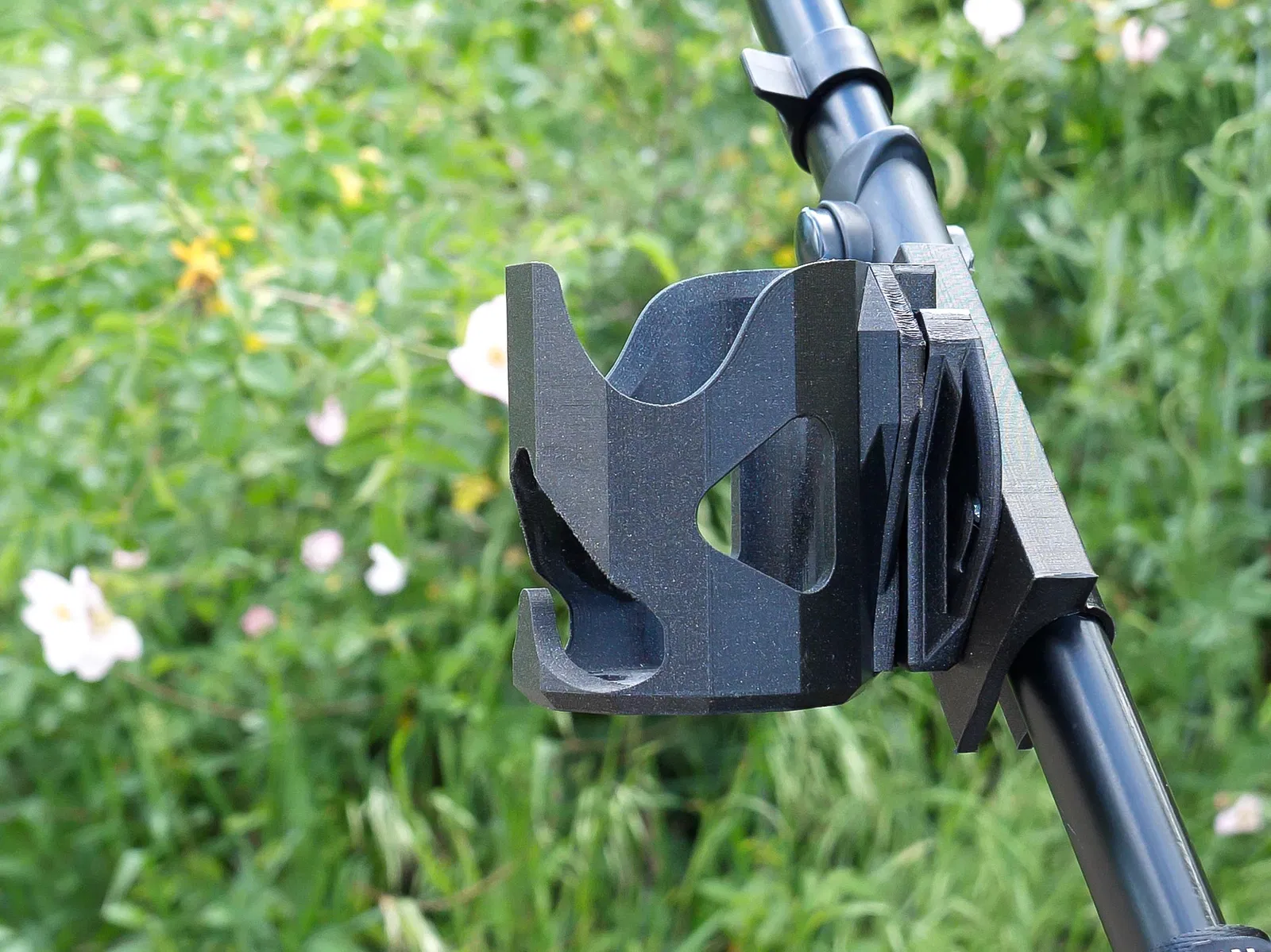

  • Loại đơn giản - một chiếc giá đỡ cốc rất cơ bản được thiết kế cho lon 0.5l hoặc các kích thước tương đương.

Cả hai loại giá đỡ đều được gắn vào xe đẩy bằng hệ thống tháo lắp nhanh (quick-swap system) - điều này giúp bạn dễ dàng nâng cấp, vì bạn có thể tự thiết kế giá đỡ cốc của riêng mình với các lỗ bắt vít và sử dụng hệ thống tháo lắp nhanh của mình để gắn vào.

Phần “stroller frame holder” (khung gắn xe đẩy) được thiết kế riêng cho xe đẩy Kinderkraft Prime Lite 3. Nếu bộ phận này không vừa với xe của bạn, có lẽ bạn sẽ cần phải thiết kế lại một chút.

Bạn sẽ cần chuẩn bị một số ốc vít và đai ốc M3 với các kích thước khác nhau, cũng như một vài chiếc lò xo và một đoạn ống nhôm 8mm. Mình sẽ cập nhật số lượng và chiều dài cụ thể của các vật liệu cần thiết sau.

Thiết lập in ấn:

  • In tất cả các chi tiết bằng nhựa PETG.
  • (Tùy chọn) In “Stroller_frame_holder” và “Cupholder_base” bằng nhựa PC Blend hoặc vật liệu có độ bền cao tương tự, vì đây là những bộ phận chịu lực nhiều nhất.
  • Thiết lập số lượng perimeter càng nhiều càng tốt (tối thiểu là 4) để đạt được độ bền tối đa.

Nguyên liệu:

  • Ốc vít M3
  • Đai ốc M3
  • Đai ốc chống tự lỏng M3n Nyloc
  • 6 lò xo
  • Ống nhôm hoặc kim loại (đường kính ngoài 8mm, đường kính trong 6mm)
  • Keo dán sắt (Superglue)

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
10
Tổng dung lượng
1,1 MB
File lớn nhất
336,5 KB
