Thẻ NFC / RFID tùy chỉnh và Nhãn cho Snapdryer

Mẫu tag này được thiết kế chuyên biệt cho loại thẻ Ntag215 25mm RFID cực kỳ rẻ và phổ biến trên thị trường.

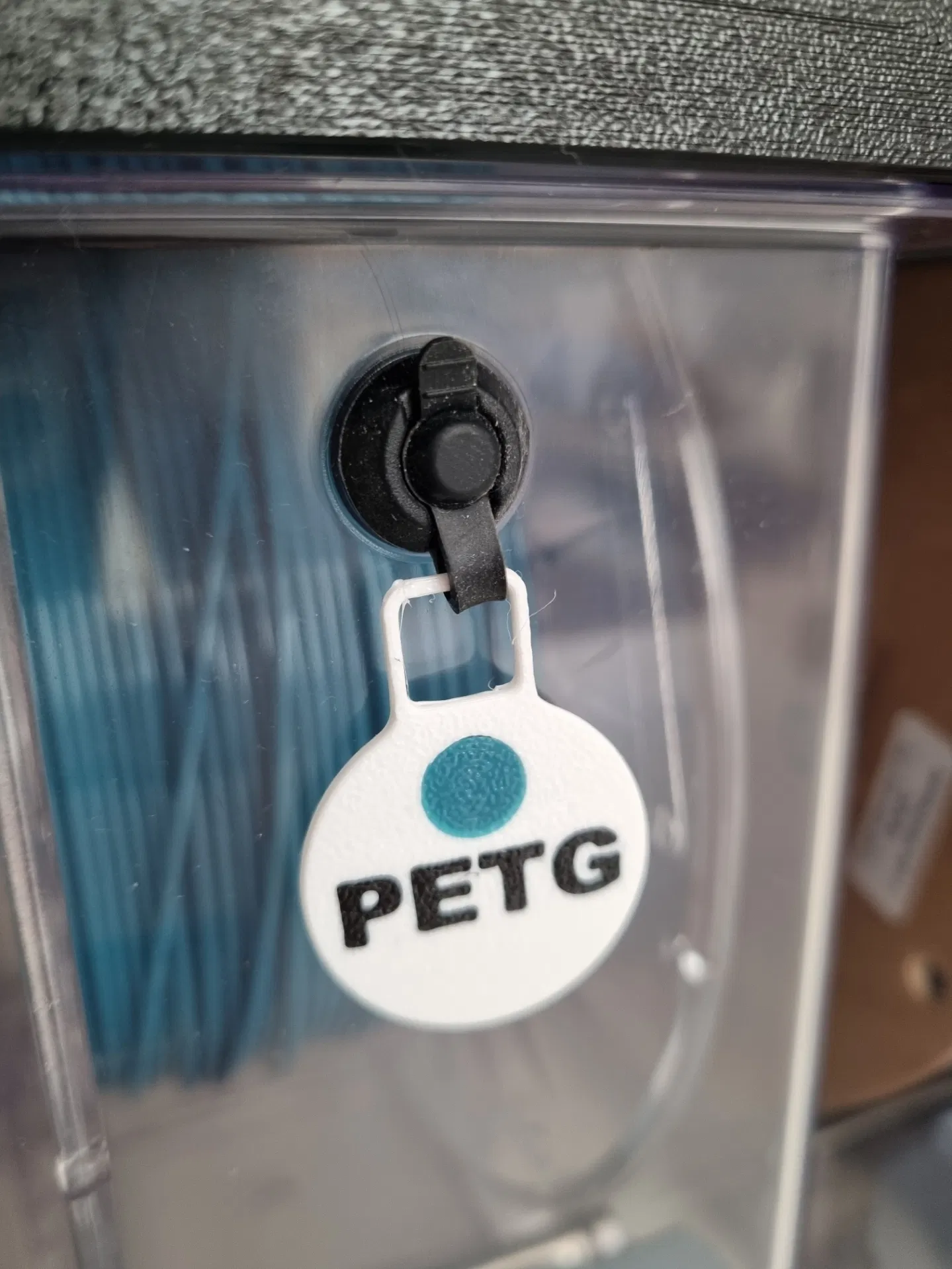

Tính năng đặc biệt dành cho người dùng Polydryer / Snapdryer: Phần vòng của tag được thiết kế để vừa khít với nút cao su của hộp đựng. Bạn có thể treo nhãn lên vòng của nút khi cất sợi nhựa. Cách này giúp tag đóng vai trò như một nhãn dán cho hộp, đảm bảo bạn luôn có sẵn thông tin cần thiết khi sử dụng. Nó cũng nhắc nhở bạn đóng nút lại sau khi lấy sợi nhựa ra, vì bạn cần phải gắn tag trở lại vị trí cũ.

Vòng của tag cũng đủ lớn để luồn ống PTFE qua, nên các bạn dùng loại hộp sấy (drybox) khác cũng có thể tận dụng được.

Bạn cứ tùy chỉnh tag theo nhu cầu và sở thích cá nhân. Có thể in toàn bộ tag bằng vật liệu tương ứng (không khuyến khích với PVA), hoặc thêm biểu tượng/chữ tùy ý. Mình chọn dùng hình tròn 6mm để biểu thị màu nhựa, chữ 8mm cho vật liệu (PETG, TPU, PVA,...) và chữ 6mm cho các thông số phụ (95A, HS, CF, v.v.). Bạn có thể dùng file .3mf làm nền tảng để tùy biến.

• In với đầu phun 0.4mm, chiều cao lớp in 0.2mm.
• Dán sticker RFID vào hốc ở mặt sau.
• Ghi thông số sợi nhựa bằng cách truy cập https://printtag-web.pages.dev/

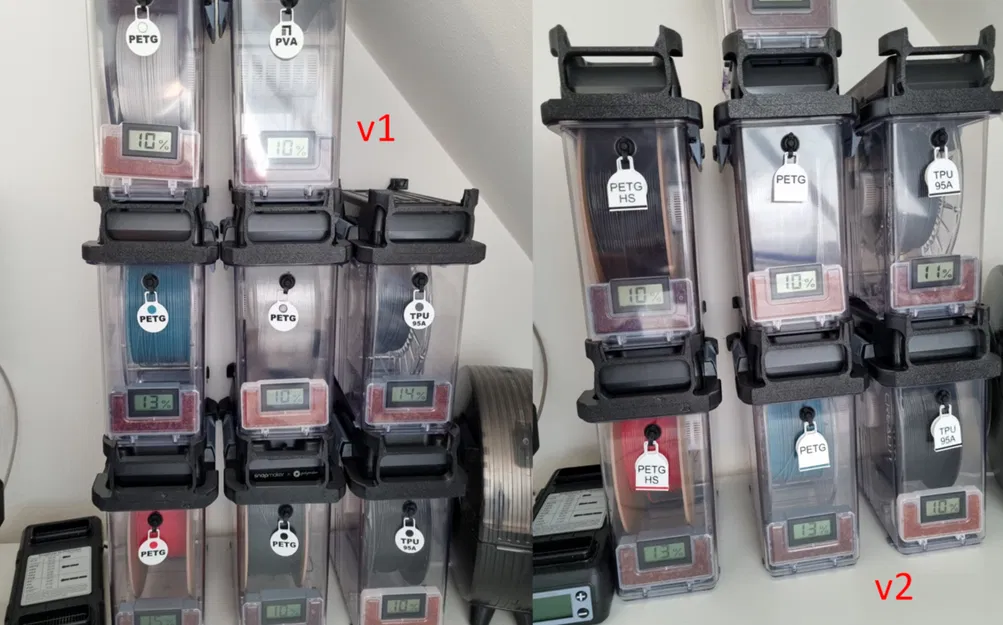

CẬP NHẬT theo gợi ý từ @AlvinK_313056: Phiên bản 2 có thêm khe để gắn một đoạn sợi nhựa 1.75mm làm mẫu thử.

• Không cần in tag cho từng màu --> có thể in hàng loạt.
• Tái sử dụng tag cho các màu khác, chỉ cần thay đoạn sợi mẫu và cập nhật lại thông tin trên tag.
• Có thể dùng ngay cho lần in đầu tiên sau khi mở cuộn nhựa mới.

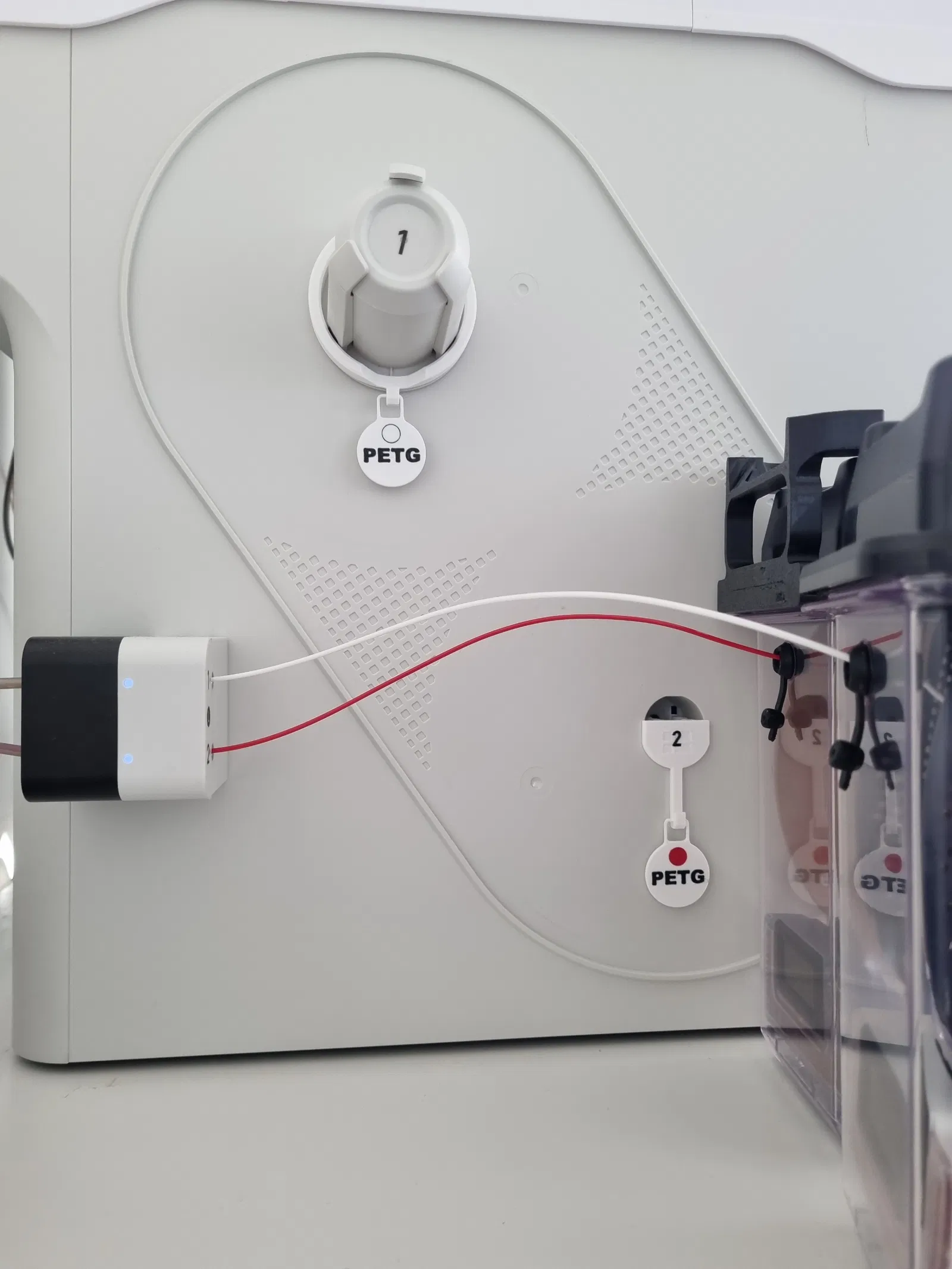

Cho dòng máy Snapmaker U1, mình đã tạo thêm để máy in có thể tự động đọc tag khi nạp sợi nhựa.

Nếu bạn nào đang tìm bộ xếp chồng hộp trong ảnh của mình: .

Cập nhật 2: Đã thêm các tag dập nổi v1 cho ABS, ASA, HIPS, PA, PC, PETG, PLA, PVA, TPE, TPU.
