Lõi cuộn nhựa refill bằng giấy carton (Cardboard refill spool)

Lõi cuộn nhựa in 3D dành cho cuộn giấy carton. Tương thích* với tiêu chuẩn cuộn nhựa refill của Bambu Lab.

Phần cứng cần chuẩn bị:

• 8x ốc vít M3, loại đầu bằng (tapered head) là tốt nhất (độ dài không quan trọng).
• 8x tán nhiệt M3 (heat set insert) (mình dùng loại của CNCKitchen).
• Thùng carton hoặc lõi cuộn giấy carton cũ.

Cách thực hiện:

1. In phần lõi và hai tấm ốp hông. Mình không khuyến khích in bằng nhựa PLA nếu các bạn định sấy cuộn nhựa trong lò hoặc máy sấy ở nhiệt độ cao, vì PLA dễ bị biến dạng.
2. Lắp các tán nhiệt vào.
3. Cắt hai miếng đĩa carton với đường kính trong là 65mm và đường kính ngoài khoảng 200mm. **

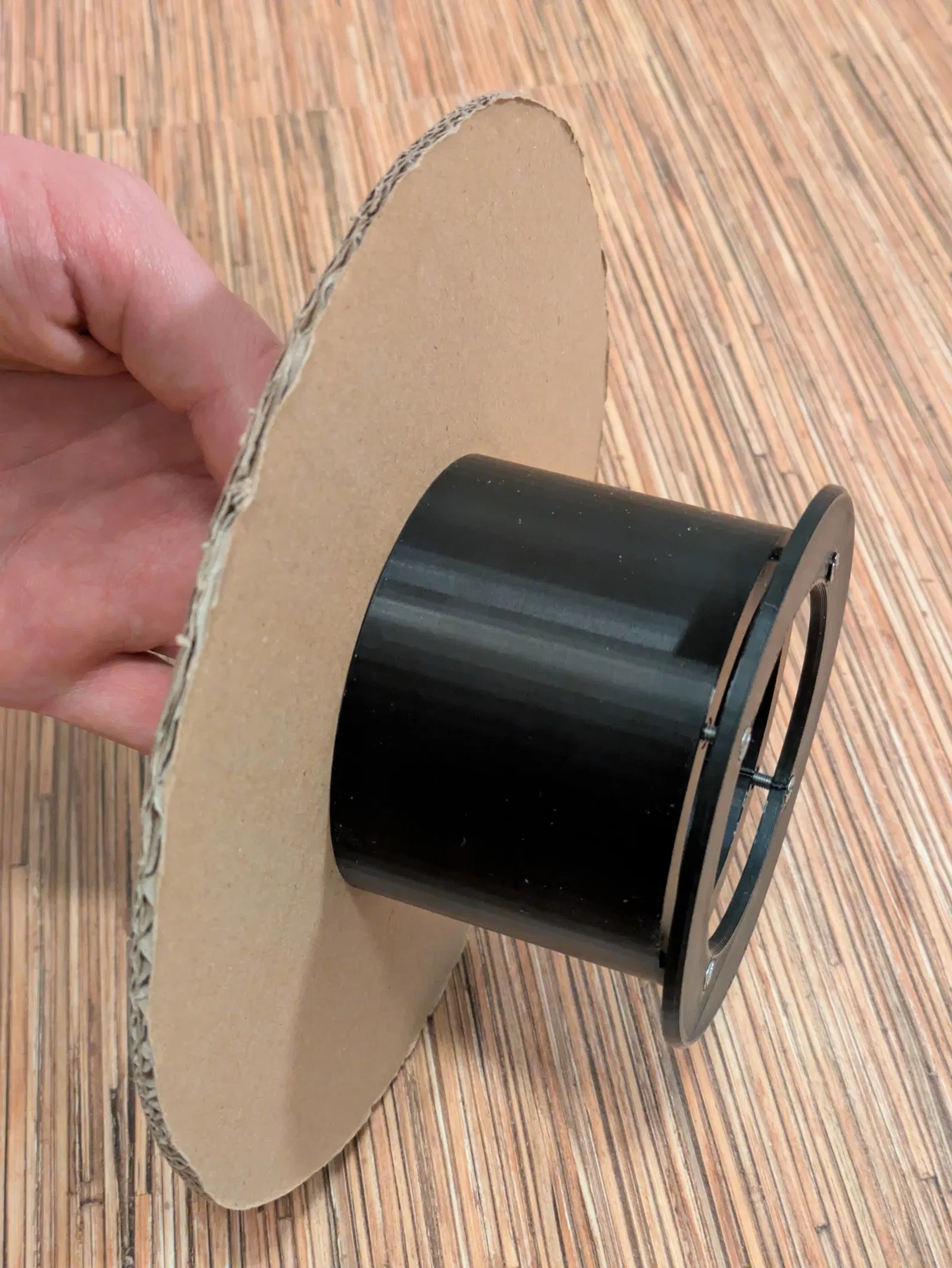

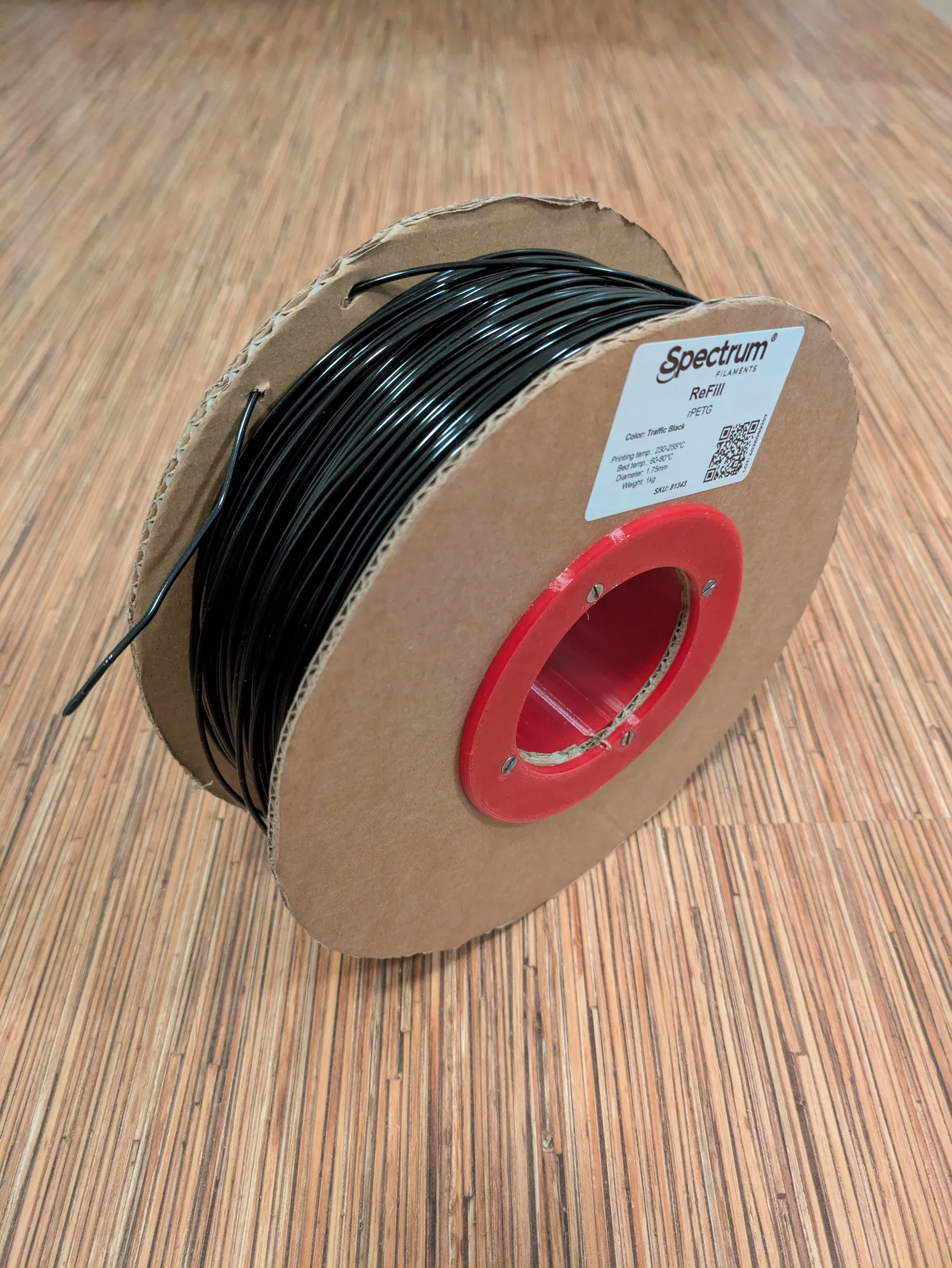

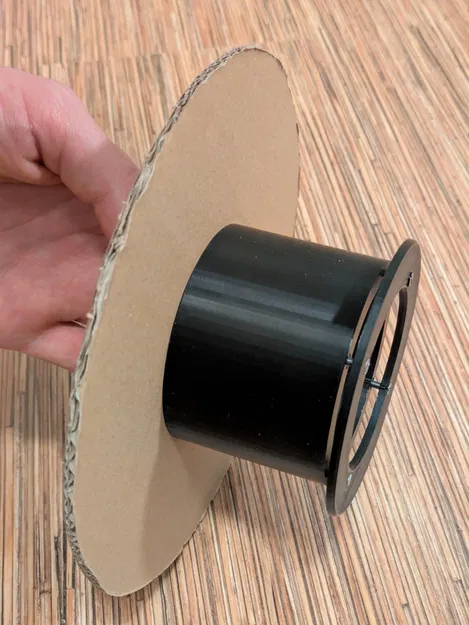

4. Cố định một miếng đĩa carton với một tấm ốp hông in 3D bằng 4 con ốc. Sau đó, đặt cuộn nhựa refill vào và cố định mặt còn lại. Lúc này bạn có thể gỡ bỏ các dây đai nhựa giữ cuộn refill ra. Để cố định đầu dây nhựa, bạn chỉ cần đục lỗ trực tiếp lên tấm đĩa carton.

*Đã thử nghiệm với các loại cuộn nhựa quảng cáo là tương thích với tiêu chuẩn Bambu Lab. Do không có cuộn Bambu Lab chính hãng nên mình chưa thử nghiệm trực tiếp trên đó.

** Nếu bạn gặp khó khăn ở bước này, hãy để lại bình luận trong phần 'make'. Nếu nhiều người cần, mình sẽ làm thêm bản vẽ template.
