Bộ giá đỡ ván trượt TOKO Ski Profiles tự in tiết kiệm

Tóm tắt

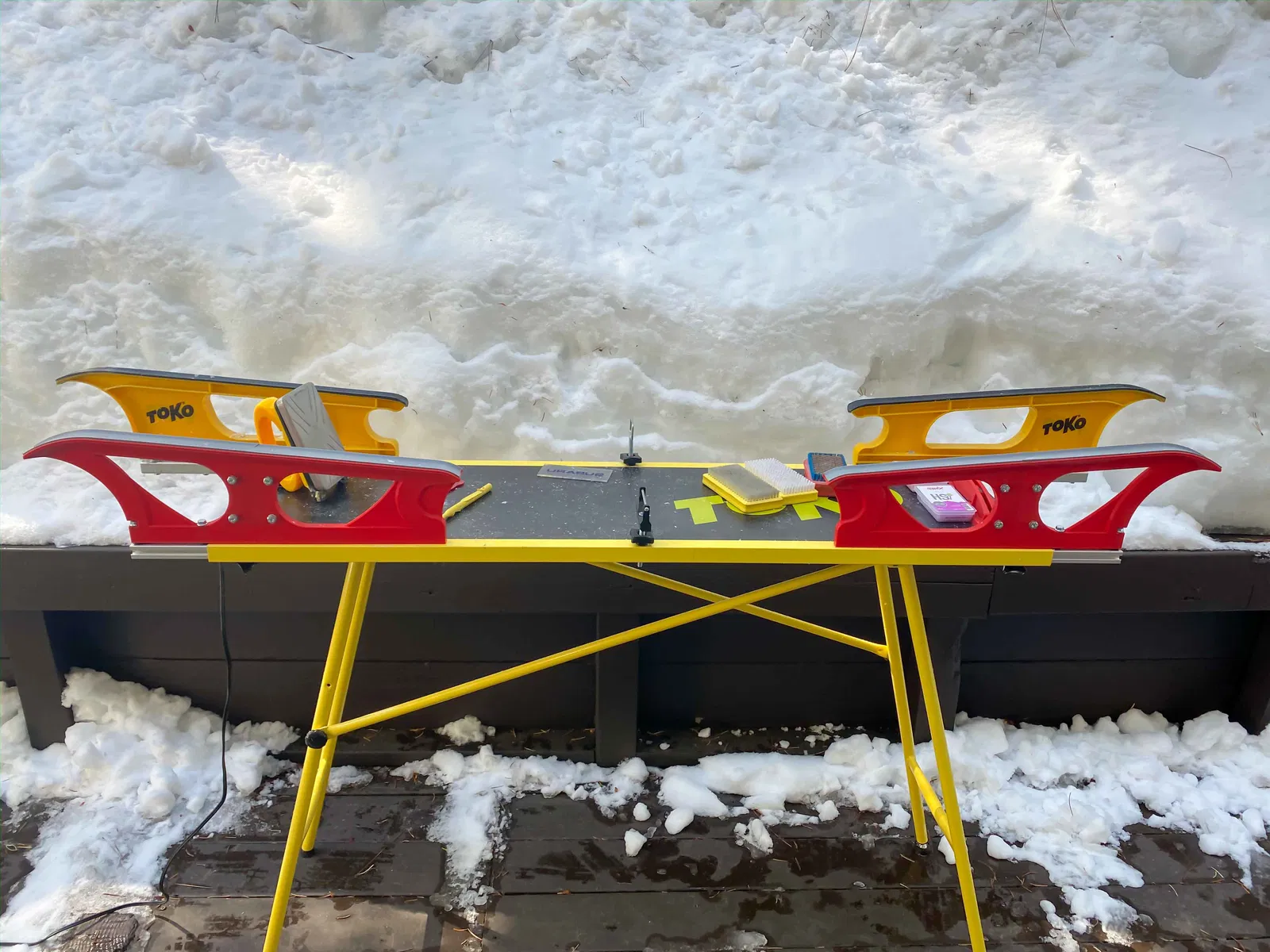

Giới thiệu

• Sau khi xem giá của bộ đỡ ván trượt (ski profile) mini TOKO/SWIX, mình thấy thực sự "đau ví". Với $130, bạn chỉ nhận được 2 miếng nhựa và một thanh kim loại... Để giải quyết vấn đề này, mình đã dành cả tháng trời thiết kế và tinh chỉnh lại các profile này. Mục tiêu là tạo ra sản phẩm không chỉ vừa vặn, hoạt động tốt như hàng hãng mà chi phí lại rẻ hơn rất nhiều.
• Hiện tại, mình đã hoàn thiện bản thiết kế này, nhưng có thể sẽ ra mắt thêm các phụ kiện bổ sung trong tương lai.
• Bạn có thể in được 2 bộ profile chỉ với 1kg nhựa, nhưng sẽ khá sát nút đấy, nên hãy cẩn thận nhé.

Mua sắm vật tư

Mình đã cố gắng tối ưu thiết kế để tiết kiệm chi phí nhất có thể mà vẫn đảm bảo chất lượng.

Nhựa in

• 1kg PLA & một ít TPU

  Mình chưa tìm thấy giải pháp thay thế nào cho lớp cao su trên bề mặt đỡ ván, nên dùng TPU là phương án ổn nhất. Được cái là nó trông cũng rất thẩm mỹ!

Profile

• 2020 Linear Rail || Link thay thế

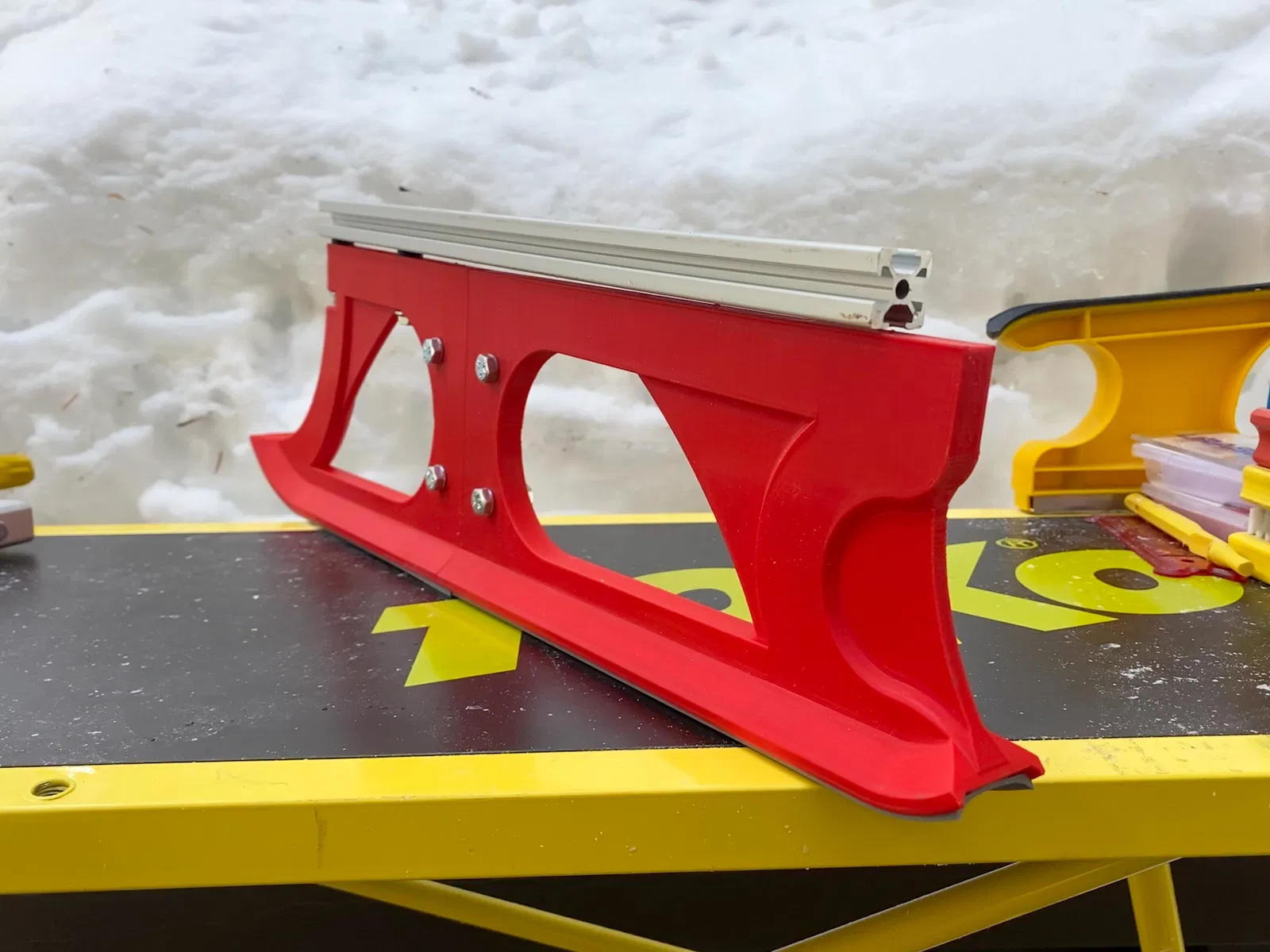

  Kích thước gốc của thanh kim loại là 7/8 inch (22.23mm). Giải pháp kinh tế nhất là dùng thanh nhôm định hình 2020 (20mm). Tuy nhỏ hơn một chút nhưng không ảnh hưởng đến thiết kế. Mình khuyến nghị chiều dài tối thiểu là 400mm, kích thước này dùng tốt cho các loại ván Nordic từ 206 trở lên.

Mình đã liệt kê các tùy chọn metric và chuẩn để giúp anh em tiết kiệm tối đa:

• 2 bu lông lục giác m6 x 35mm (không có tùy chọn thay thế): Dùng để nối profile nhựa vào thanh nhôm 2020.
• 4 bu lông lục giác 1/4in x 3/4in (có thể thay bằng m6 x 20mm): Dùng để kết nối 2 thân máy và giá đỡ ở giữa.
• 4 đai ốc lục giác 1/4in (có thể thay bằng đai ốc m6): Đi kèm với bu lông ở trên.
• 8 vòng đệm m6 (tùy chọn): Nếu muốn tiết kiệm thêm thì bạn có thể tự in vòng đệm.
• 2 đai ốc T-slot m6 (có thể tự in): Cửa hàng phần cứng gần mình không có nên mình đã tự in luôn. Lưu ý: đai ốc chưa có ren, bạn hãy hơ nóng ốc rồi vặn vào để tạo ren (cách này giúp bền hơn).

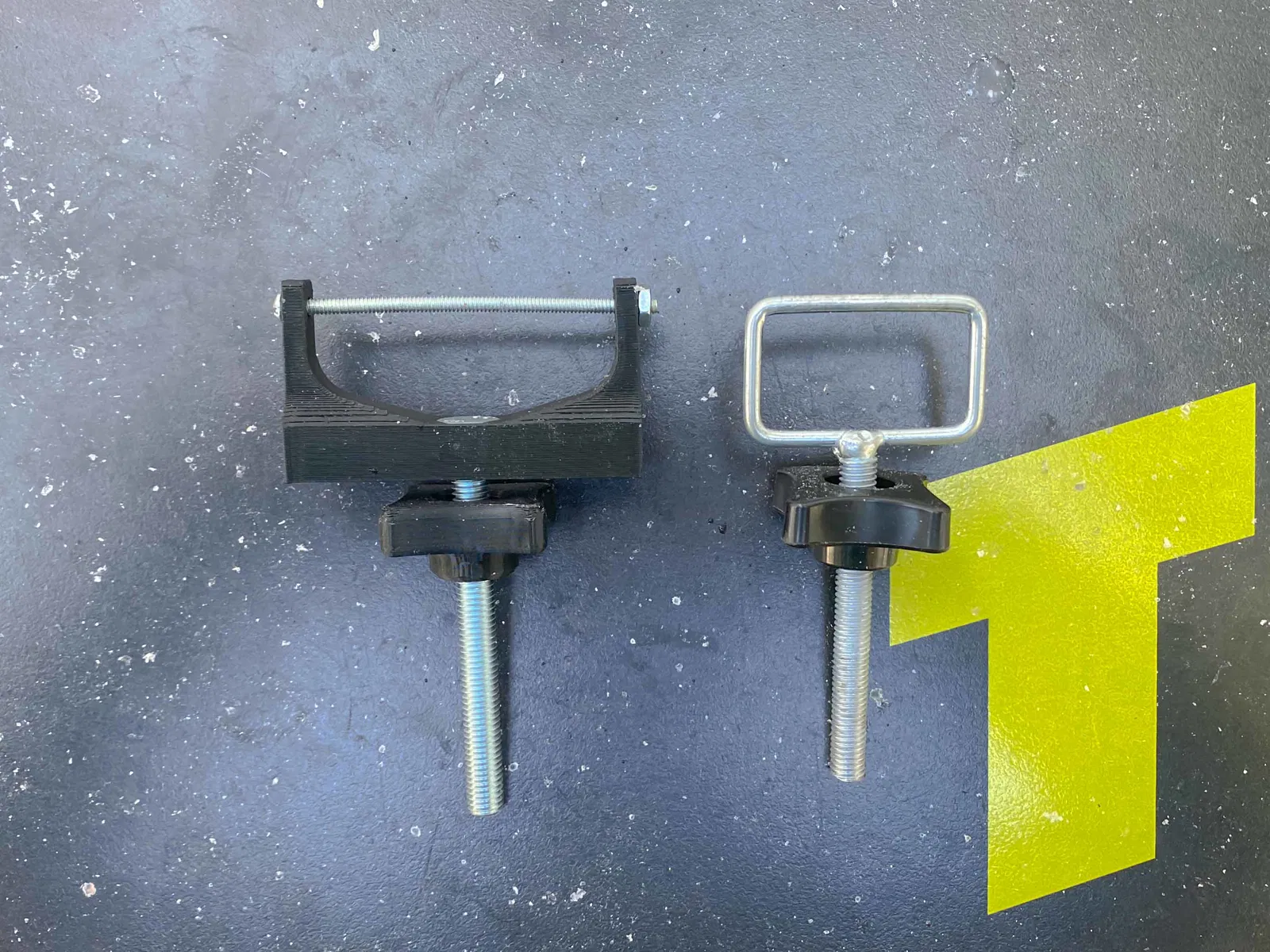

Kẹp khóa ván (Binding clip)

• 1 vít máy 6-32 x 2in (có thể thay bằng m4 x 50+ hoặc 8-32 x 2in).
• 1 đai ốc lục giác 6-32 (hoặc tương ứng với vít đã chọn).
• 1 bu lông lục giác M8 x 60mm (có thể dùng loại ngắn hơn).

Hướng dẫn in

Lưu ý nhanh:

• Dùng Gyroid infill để chịu lực va đập tốt nhất.
• Nếu muốn chắc chắn hơn, hãy tăng độ dày thành (wall) thay vì tăng infill.
• In nhiệt độ cao một chút sẽ tốt hơn, mình dùng 210°C cho nhựa PLA.
• Không cần support, hãy tắt chế độ support đi.

THÂN TRÁI VÀ PHẢI

Mình dùng 3 lớp tường, 10% Gyroid infill là đã quá đủ bền.

GIÁ ĐỠ KẾT NỐI (COMBINING BRACKET)

30% Gyroid infill, 3 lớp tường. Lưu ý nếu muốn in 2 bộ profile từ 1 cuộn nhựa thì bạn nên cân nhắc, vì in linh kiện này sẽ tốn khá nhiều nhựa.

LƯỠI TPU (TPU TOUNGE)

In bằng nhựa TPU, nếu quá dài bạn có thể đặt chéo trên bàn in.

ĐAI ỐC T-SLOT M6

In 100% infill. Lỗ đã được thiết kế nhỏ sẵn, dùng bu lông M6 hơ nóng vặn vào để tạo ren.

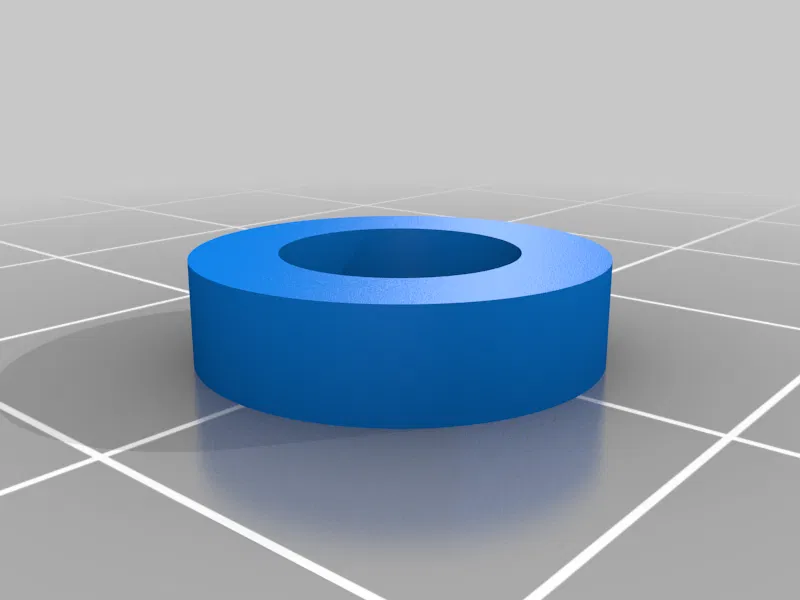

2 VÒNG ĐỆM M6

Dùng làm khoảng cách giữa thanh nhôm 2020 và thân. Thay vì mua, hãy tự in để tiết kiệm vài xu lẻ.

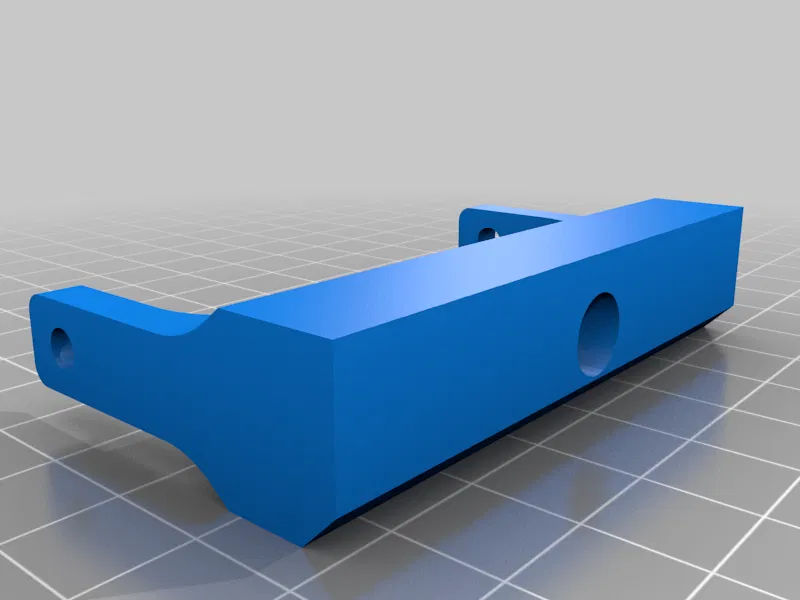

KẸP ĐẦU KHÓA (BINDING TOP CLIP)

XOAY VẬT THỂ 45 ĐỘ ĐỂ GÓC CẠNH BẰNG PHẲNG. In không cần support, dùng 30-50% Gyroid infill.

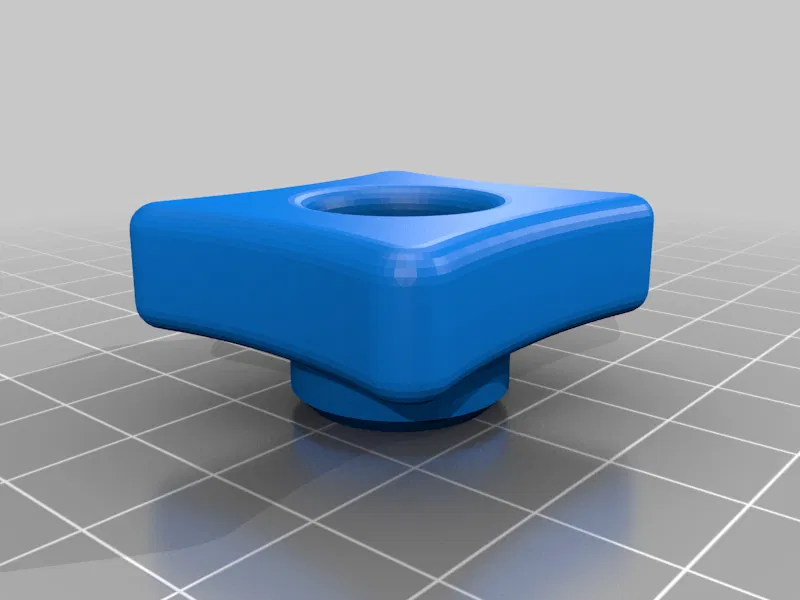

ĐAI ỐC KHÓA (LOCK SCREW NUT)

In bình thường vì đã có sẵn ren trong.

Cài đặt in

• Máy in: Creality CR-10
• Raft: Không
• Support: Không
• Độ phân giải: 0.2mm
• Infill: 10%
• Chất liệu: PLA
