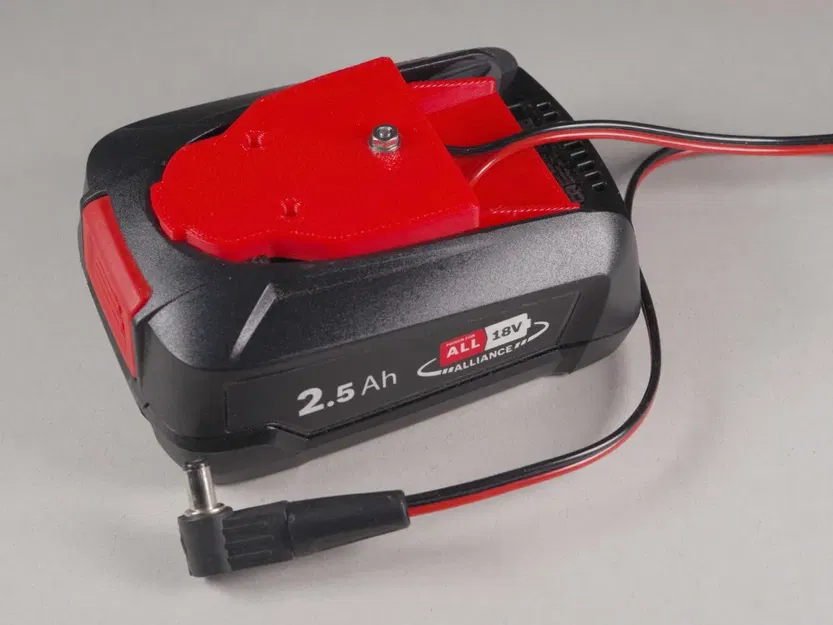

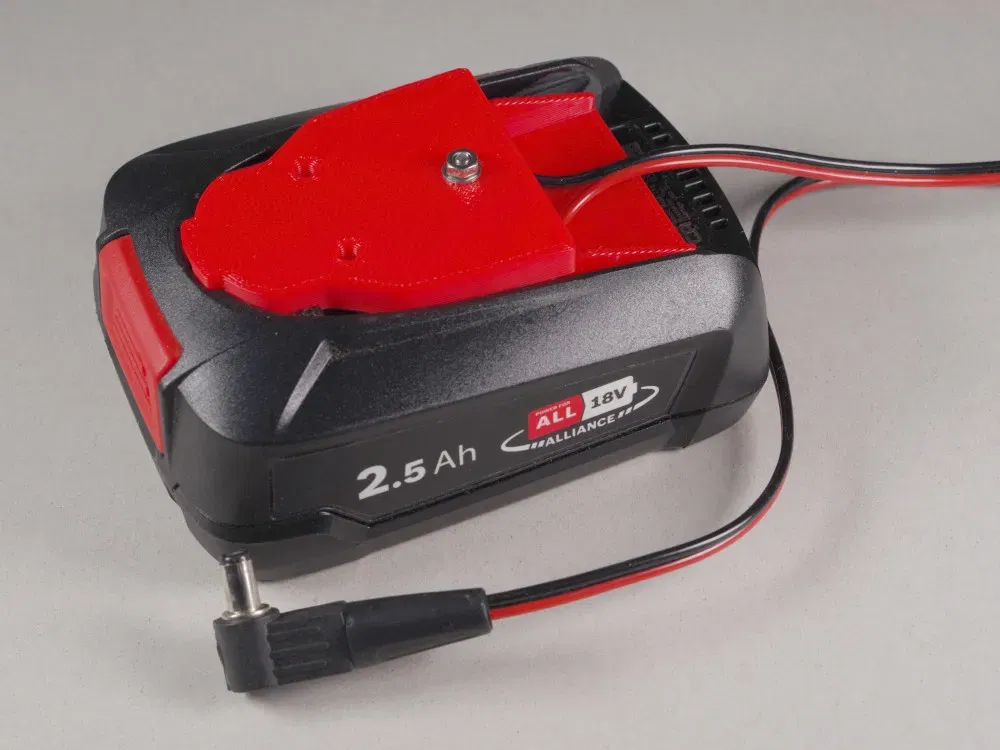

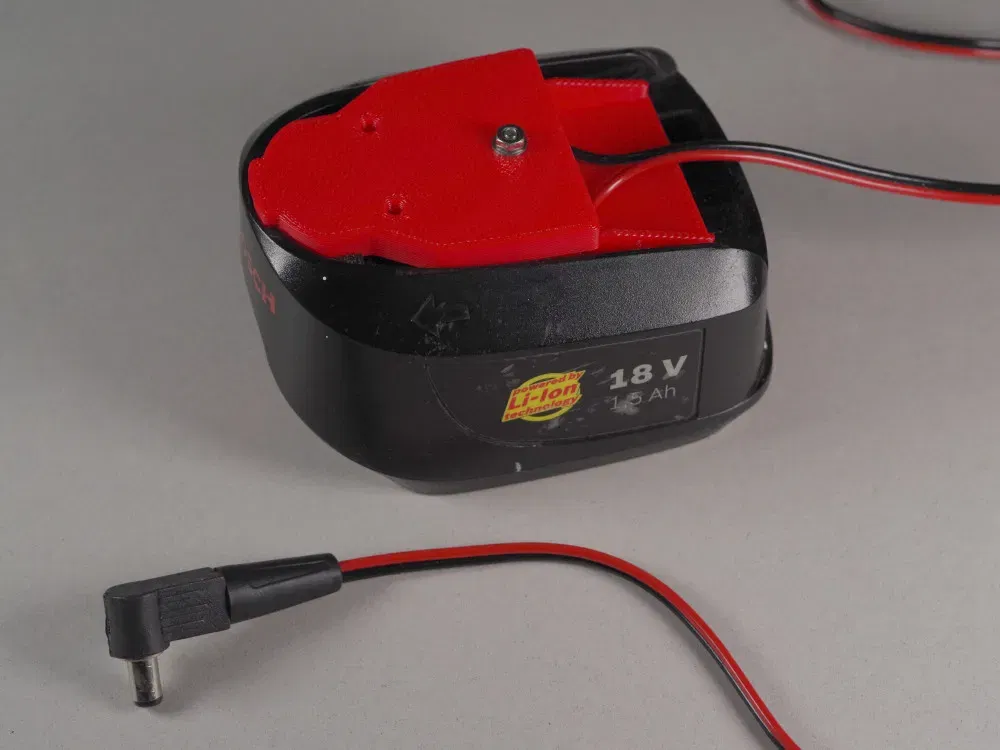

Bộ chuyển đổi pin Bosch Power4All 18V cho dự án khác

Tôi có nhu cầu về một nguồn điện di động cho một dự án khác - vì tôi có một vài công cụ Bosch (màu xanh) nên đã làm cái bộ chuyển đổi này để tôi có thể tái sử dụng các pin và bộ sạc.

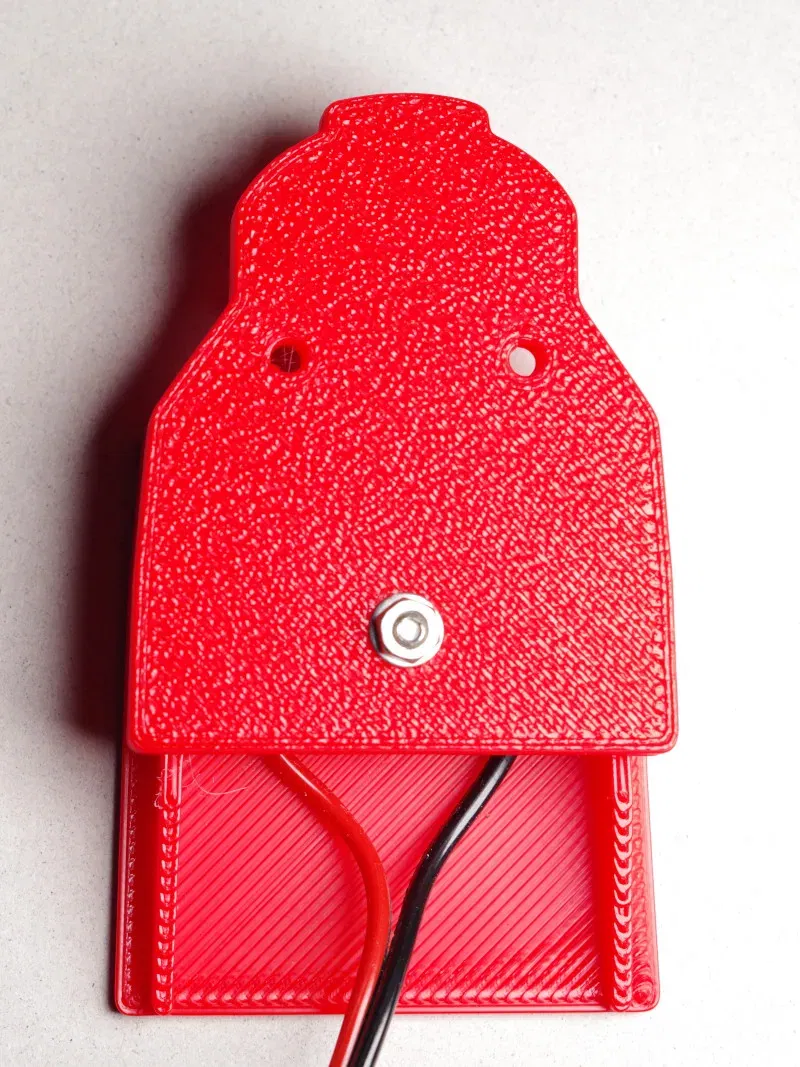

Bản in được chia thành hai phần. Tôi đã in của mình bằng PLA, cái này dường như hoạt động tốt, nhưng sẽ ổn với PETG hoặc ABS. Chế độ in thô 0.3mm là đủ.

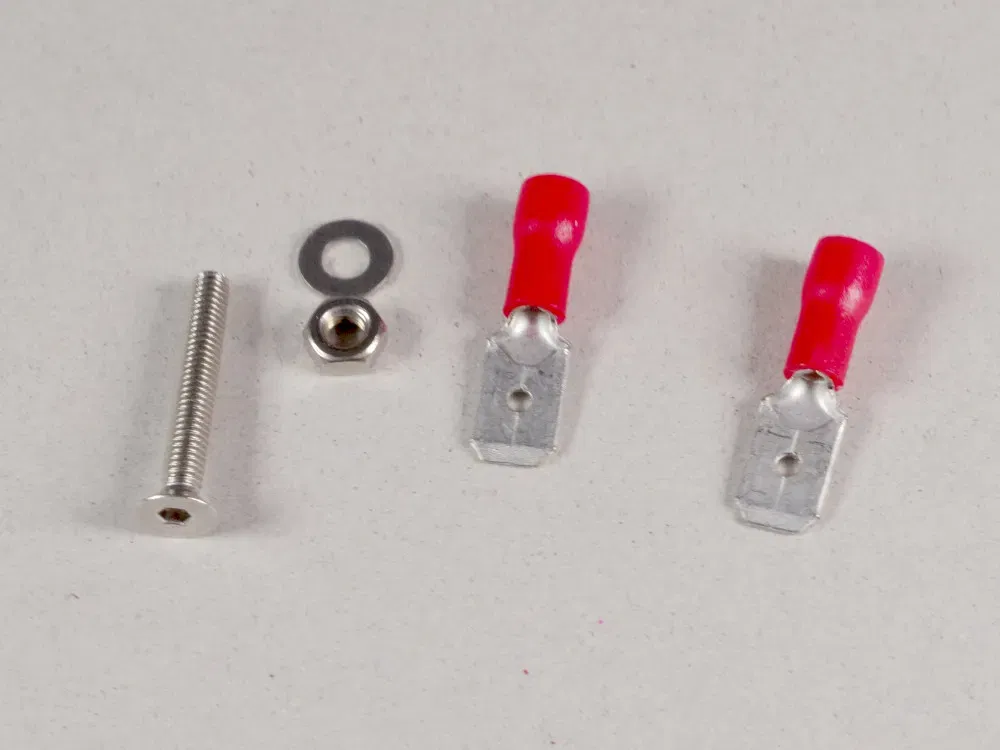

Bạn cũng sẽ cần hai đầu nối dạng spade 6.2mm (¼"?) kiểu ô tô, một số dây đôi (đỏ và đen), một vít máy M3 countersunk dài 20mm, đai ốc và vòng đệm. Để lắp ráp, cũng cần sử dụng súng bắn keo nóng.

1. Bấm dây vào các đầu nối spade.
2. Chèn vít M3 vào phần dưới, cho một ít keo nóng vào các lỗ bên ngoài của phần dưới.

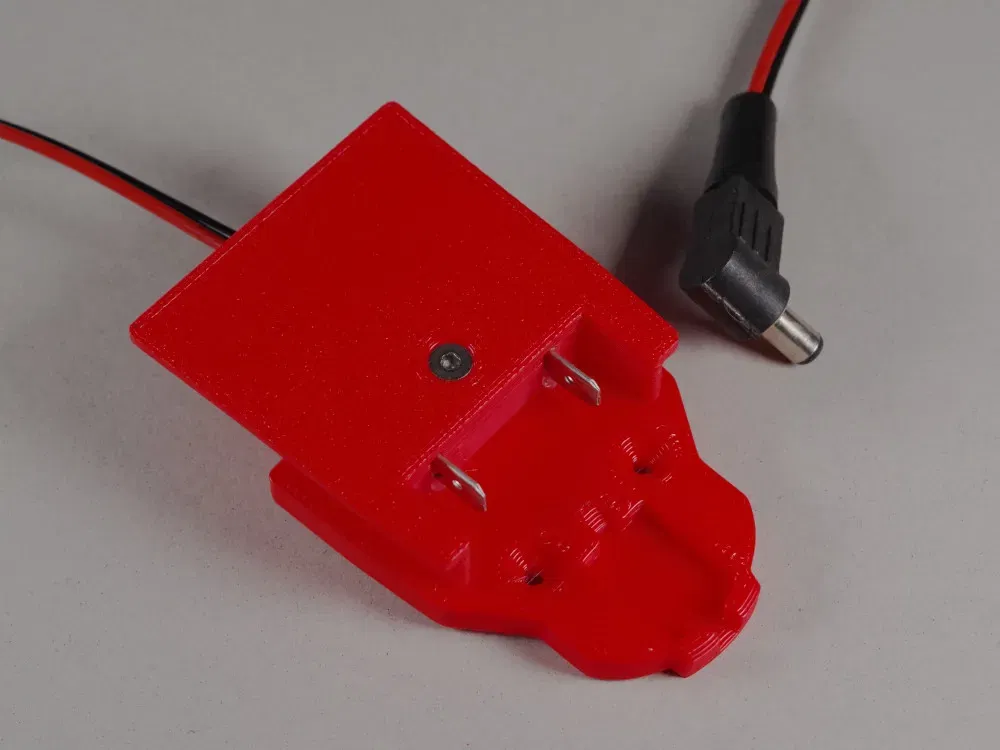

3. Ép các đầu nối vào các phần đúng để màu dây khớp với cực. Bóp thêm keo lên trên các đầu nối và đặt phần trên lên vít và dùng đai ốc để giữ mọi thứ lại với nhau.
4. Trước khi keo nguội, trượt mô-đun lên pin để các đầu nối spade di chuyển vào vị trí đúng. Đảm bảo rằng các đầu dây còn lại không bị chập lại với nhau! Khi nguội, gỡ bộ chuyển đổi ra khỏi pin.

Bộ chuyển đổi có hai lỗ khác để cho phép nó được bắt chặt vào một vỏ hoặc bộ chuyển đổi in 3D khác. Các lỗ này cách nhau 22mm, với vít trung tâm thứ 3 cách hai cái 25mm - cho phép nó được gắn chặt bằng 3 vít. Chúng được countersunk để không làm cản trở pin.

Các pin này hoạt động ở mức hơn 20V khi được sạc đầy - vì vậy hãy đảm bảo dự án của bạn có thể chịu được điện áp này. Nó rất tuyệt để cung cấp năng lượng cho các động cơ Nema17.

Ghi công: Tôi đã mượn ý tưởng về keo nóng và đầu nối spade từ bộ kết nối pin công cụ Lidl in nhanh của BigCliveDotCom, nhưng đã thiết kế cái này từ đầu bằng cách sử dụng FreeCAD.

CẢNH BÁO - hãy làm cái này với rủi ro của riêng bạn. Hãy cẩn thận không để pin bị xả quá mức hoặc chập các đầu ra - bạn có thể làm hỏng pin hoặc chính bạn! Đừng nghịch với dây điện khi pin đang được kết nối.
