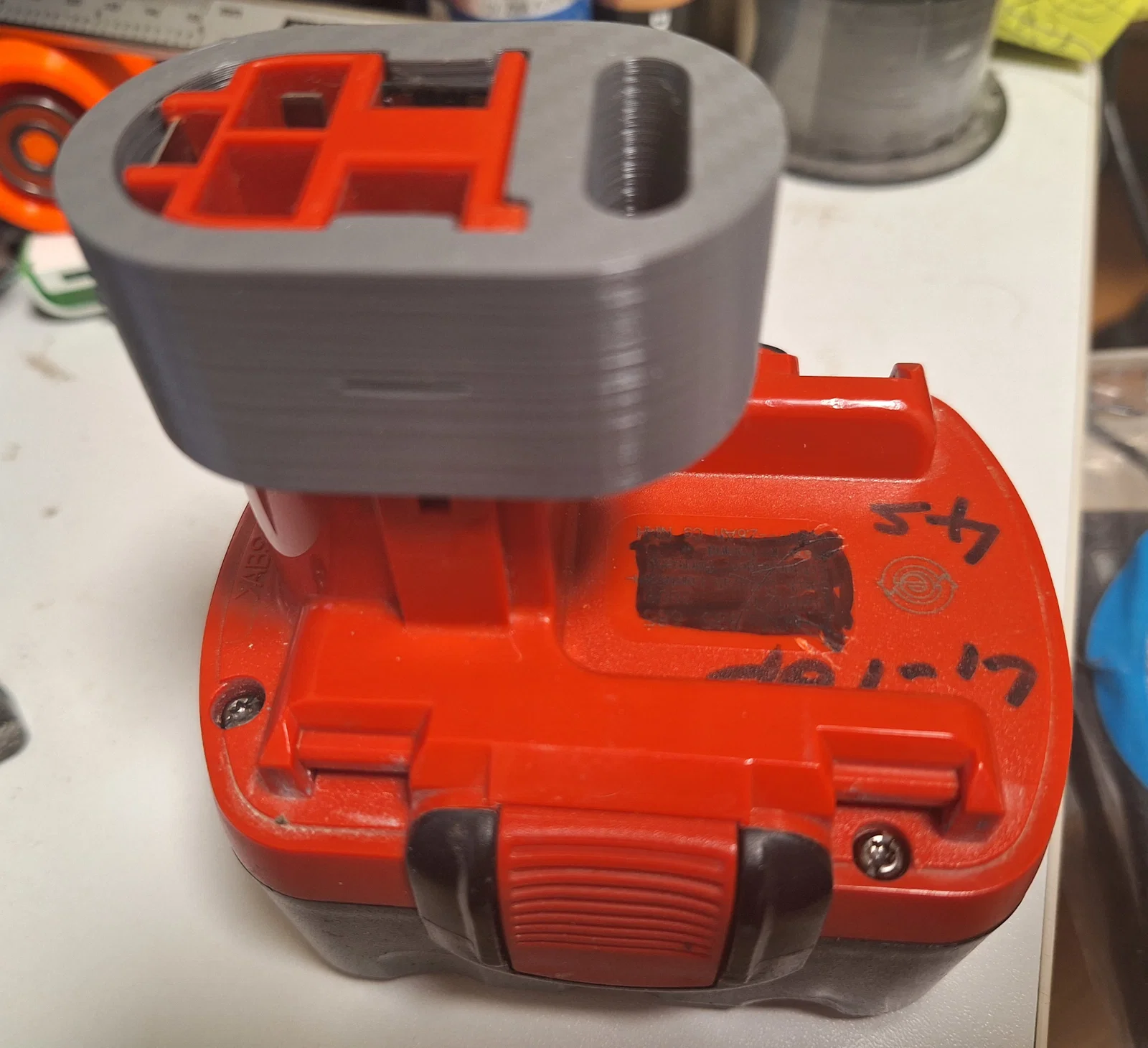

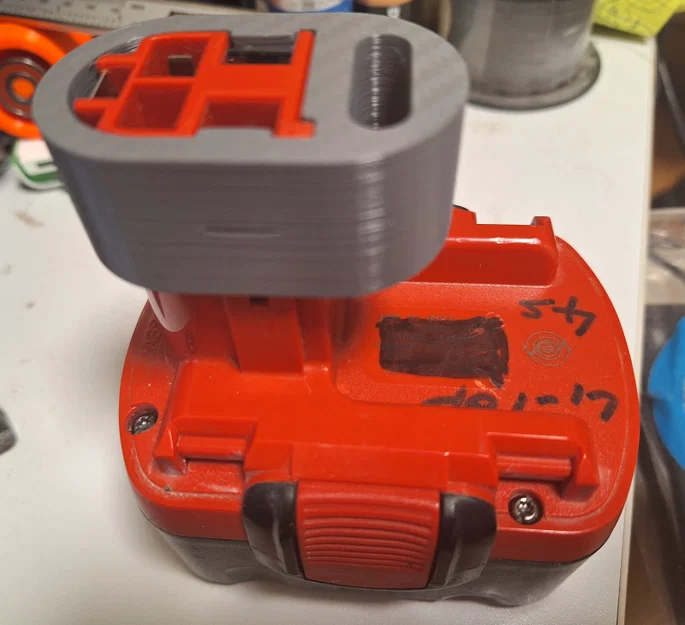

Bộ báo dung lượng pin cho pin Bosch 14.4V đã độ lại

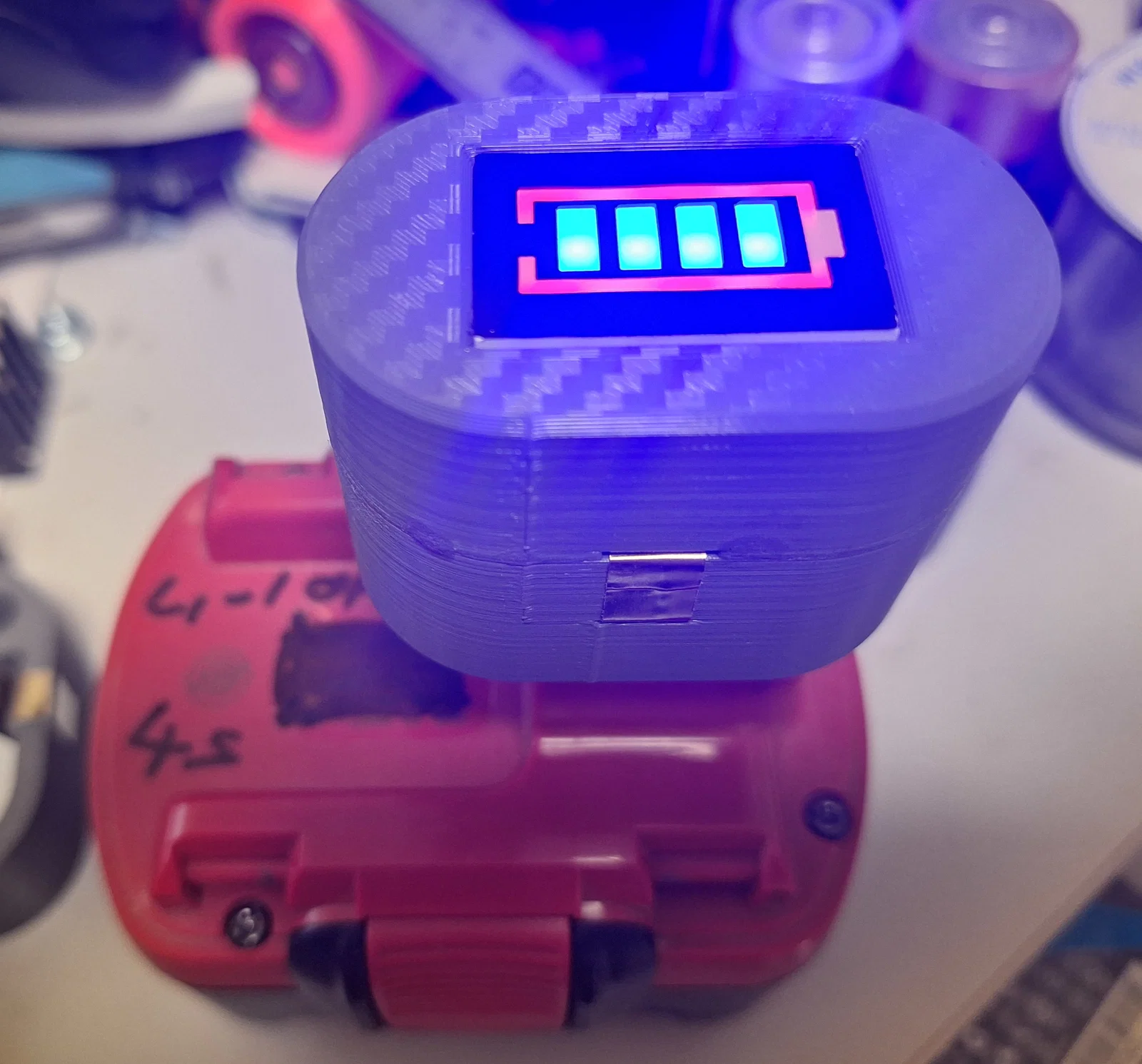

Bộ hiển thị trạng thái sạc này dùng để kiểm tra mức pin của vỏ pin Bosch, vốn được nâng cấp từ Ni-Cd cũ sang bộ pin 4 Li-Ion.

Cần chuẩn bị những gì để lắp ráp?

• Chi tiết in 3D led-cover

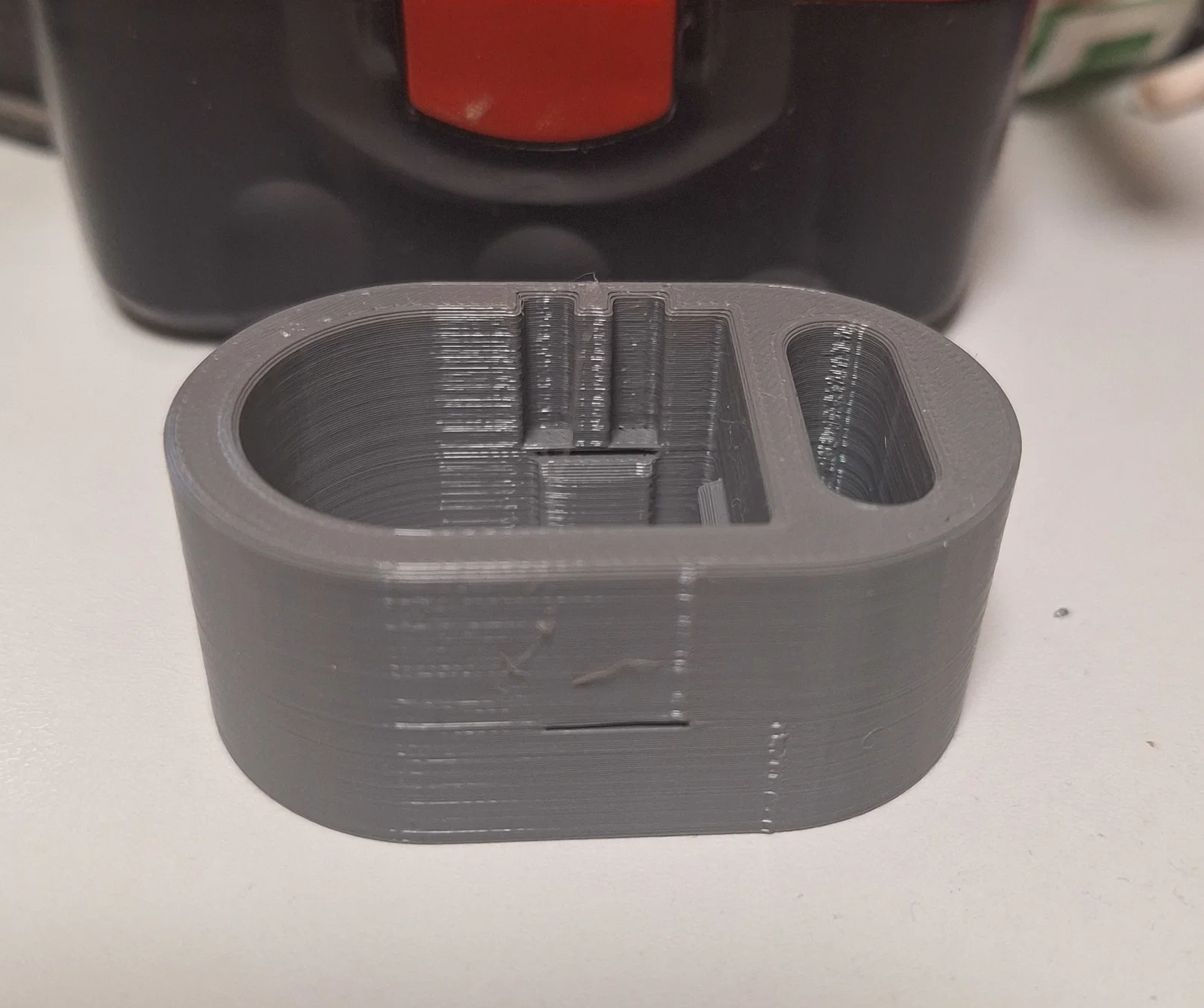

• Chi tiết in 3D led-battery-socket
• Một ít dải kẽm hàn (nickel welding strip) kích thước 6mm x 0.1-0.2 mm
• Mạch chỉ báo sạc LED XW228DKFR4
• Dây điện đỏ và đen để nối mạch LED vào dải kẽm hàn

Cách lắp ráp:

• In 3D cả hai chi tiết (khuyên dùng nhựa PETG, đầu phun 0.4, chiều cao lớp 0.2, số lớp vỏ tiêu chuẩn).

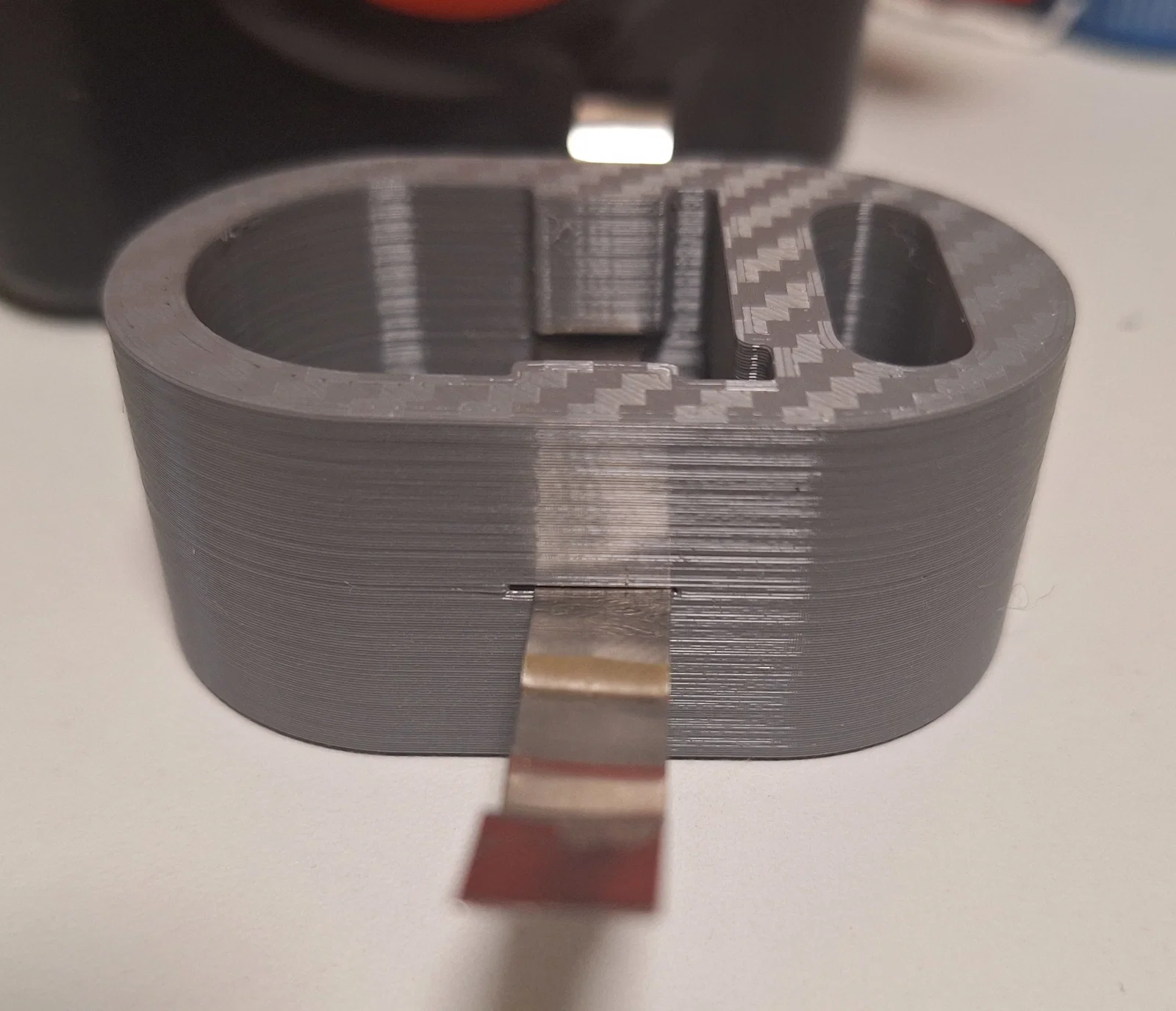

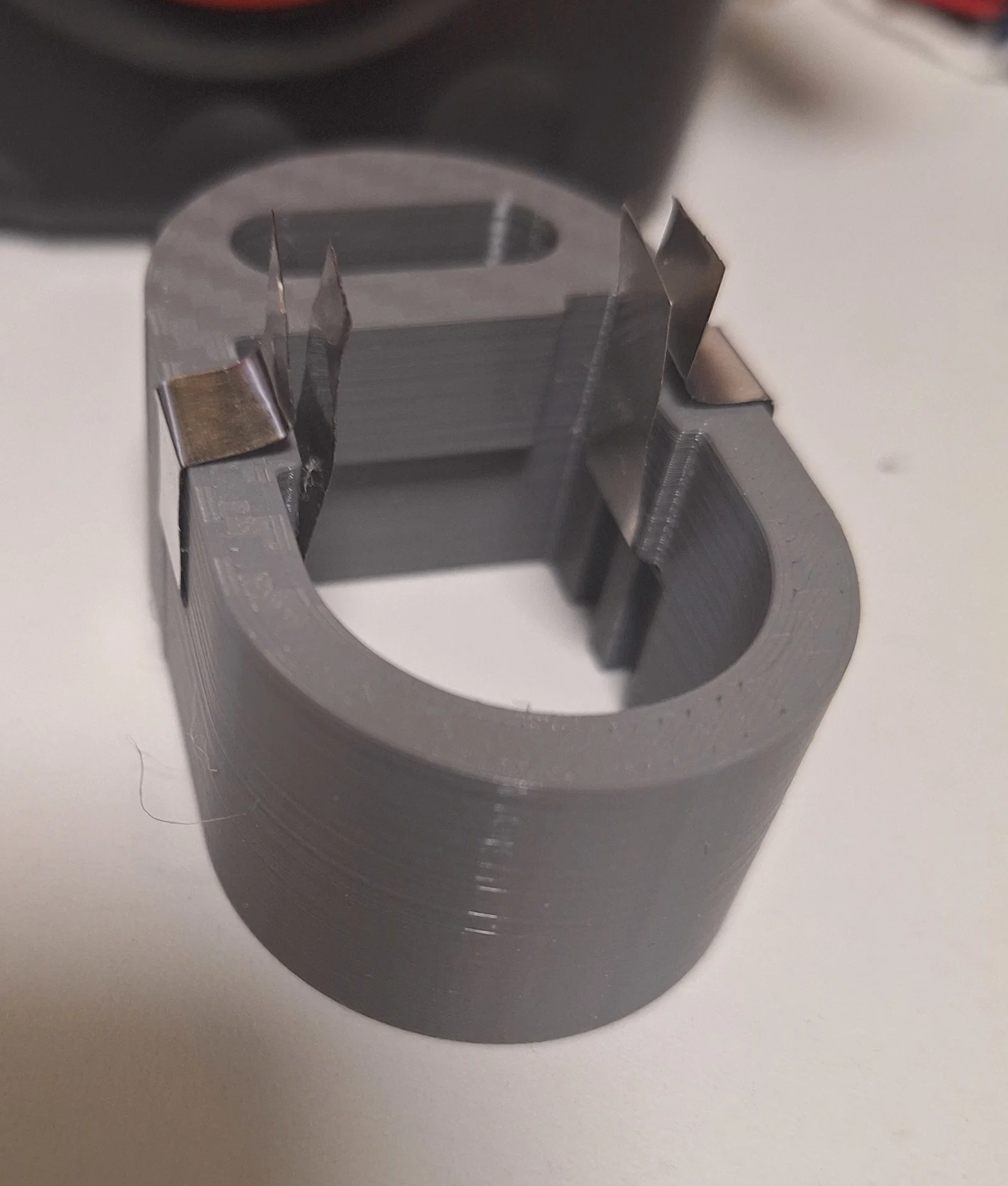

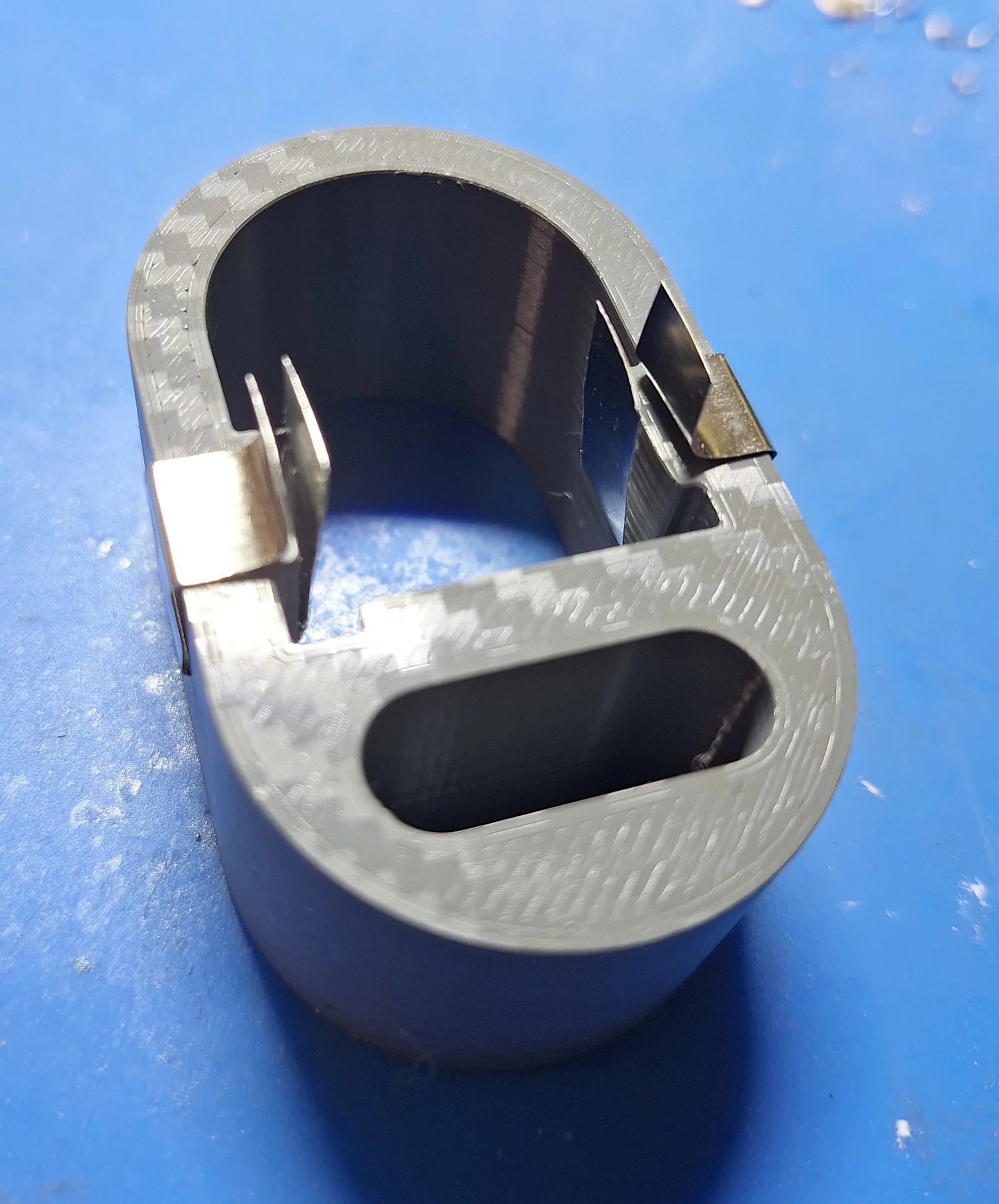

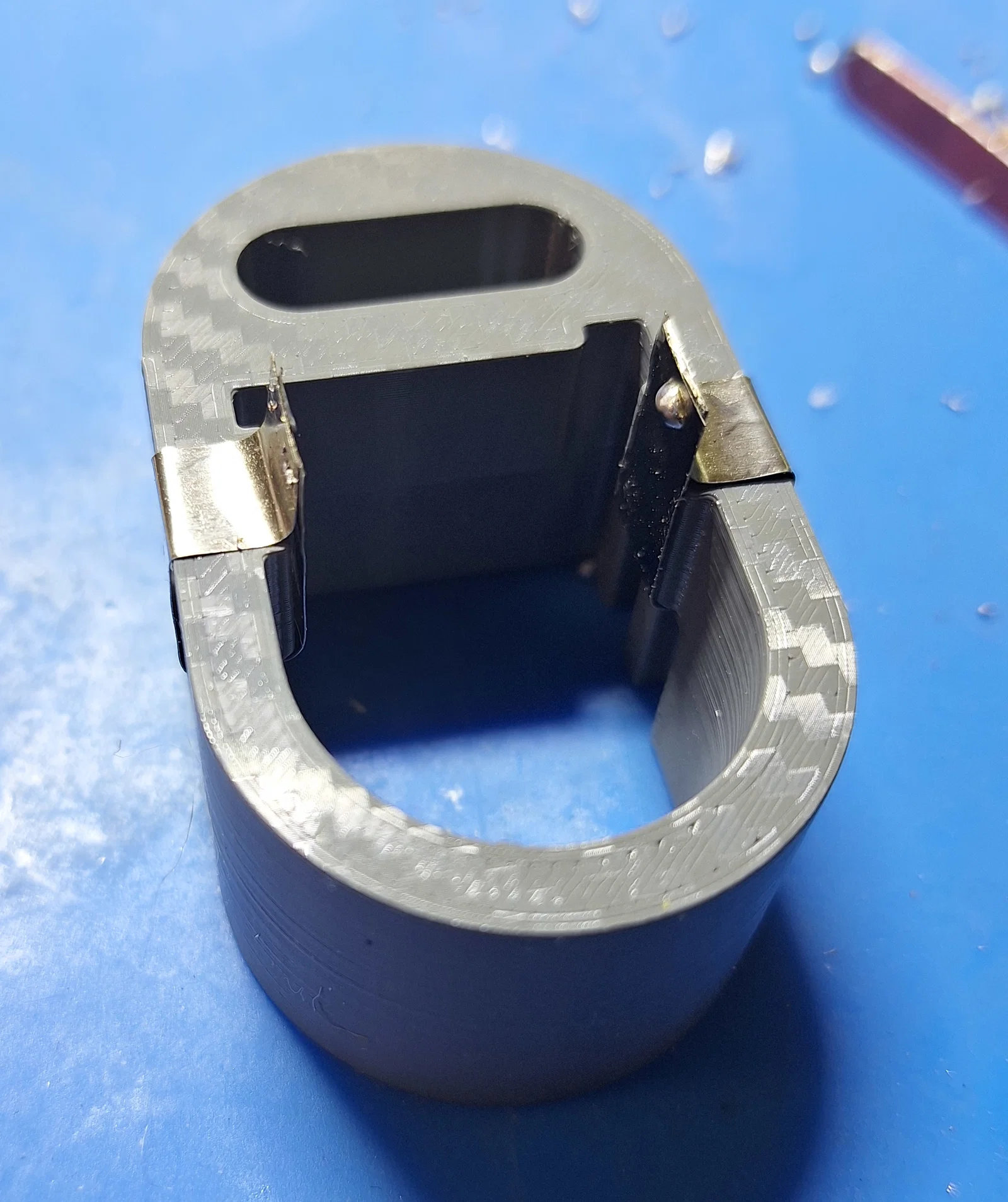

• Cắt 2 dải kẽm hàn dài 50 mm, rộng 6 mm, đặt vào chi tiết đế pin in 3D và uốn theo hình minh họa.
• Sau khi uốn xong, bạn có thể hàn cố định các đầu bằng máy hàn điểm hoặc thiếc, sau đó thêm một ít thiếc vào mặt trên để làm điểm nối dây.
• Hàn dây âm và dương vào mạch chỉ báo sạc LED XW228DKFR4 (nếu bạn không có sẵn loại hiển thị chuẩn cho pin 4S, bạn có thể điều chỉnh theo hướng dẫn tại các đường link sau: https://ca.rstenpresser.de/blag/2025/07/changing-the-threshold-of-a-led-battery-indicator/ và https://digitalchip.ru/modul-indikacii-zarjada-batarei/)

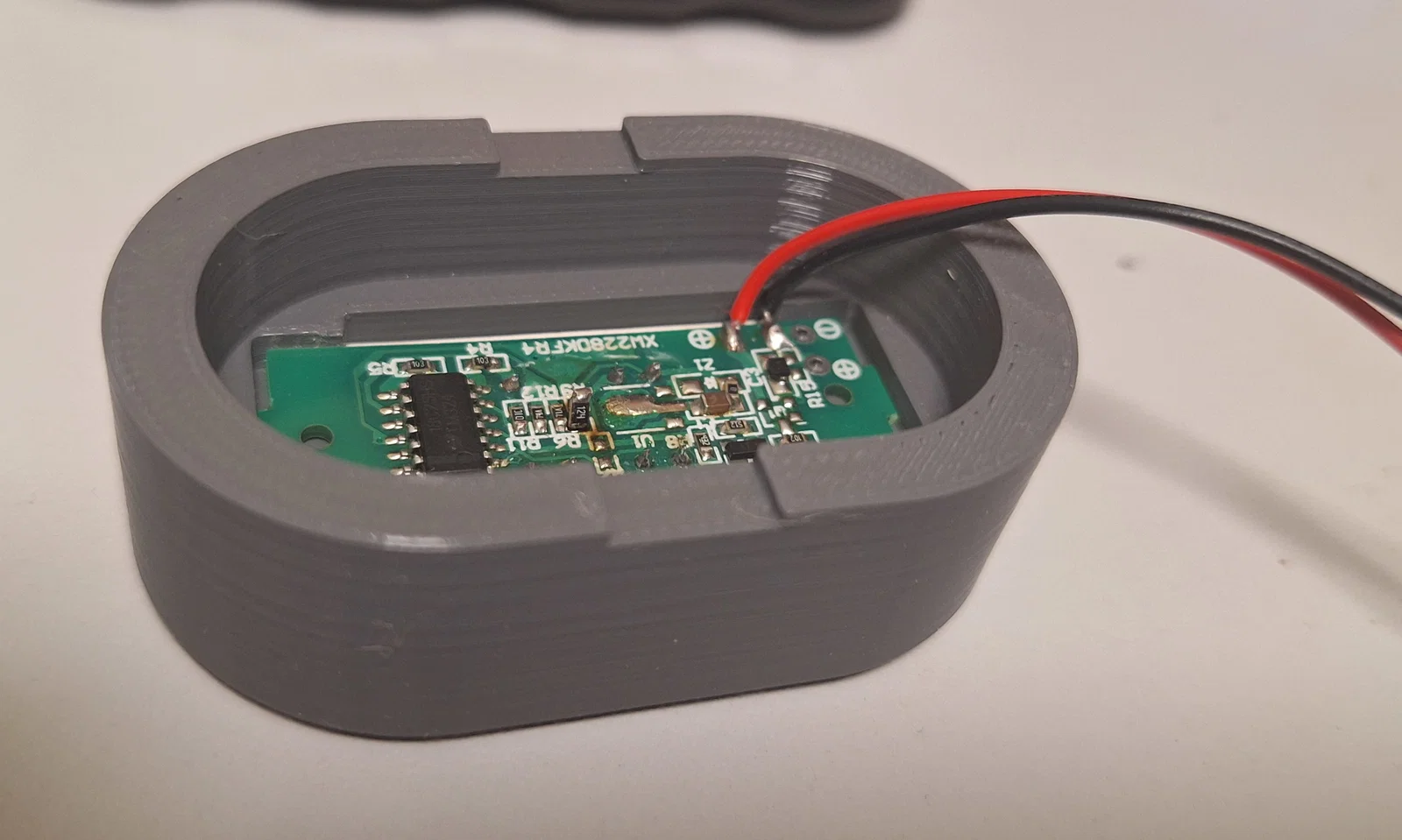

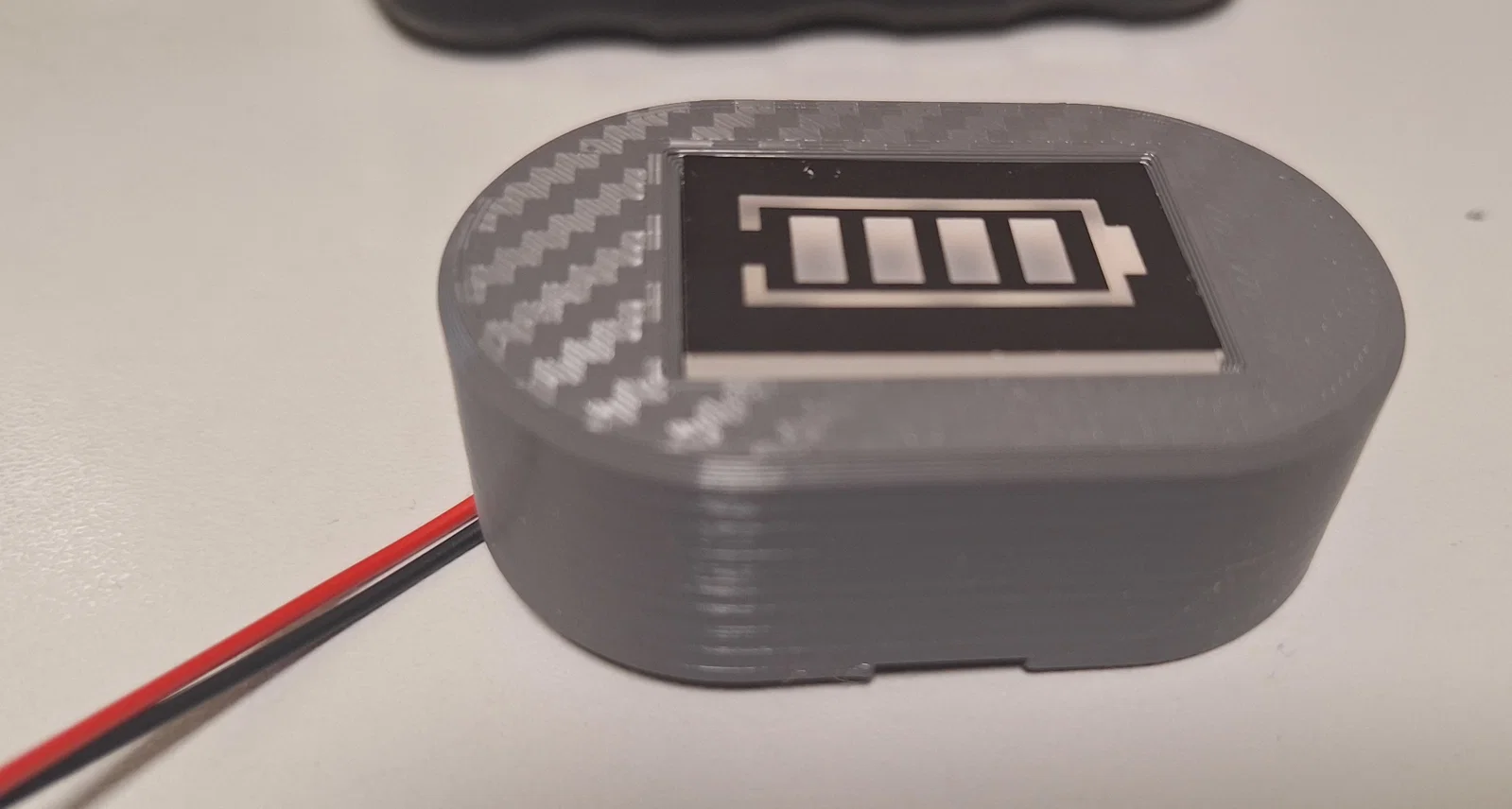

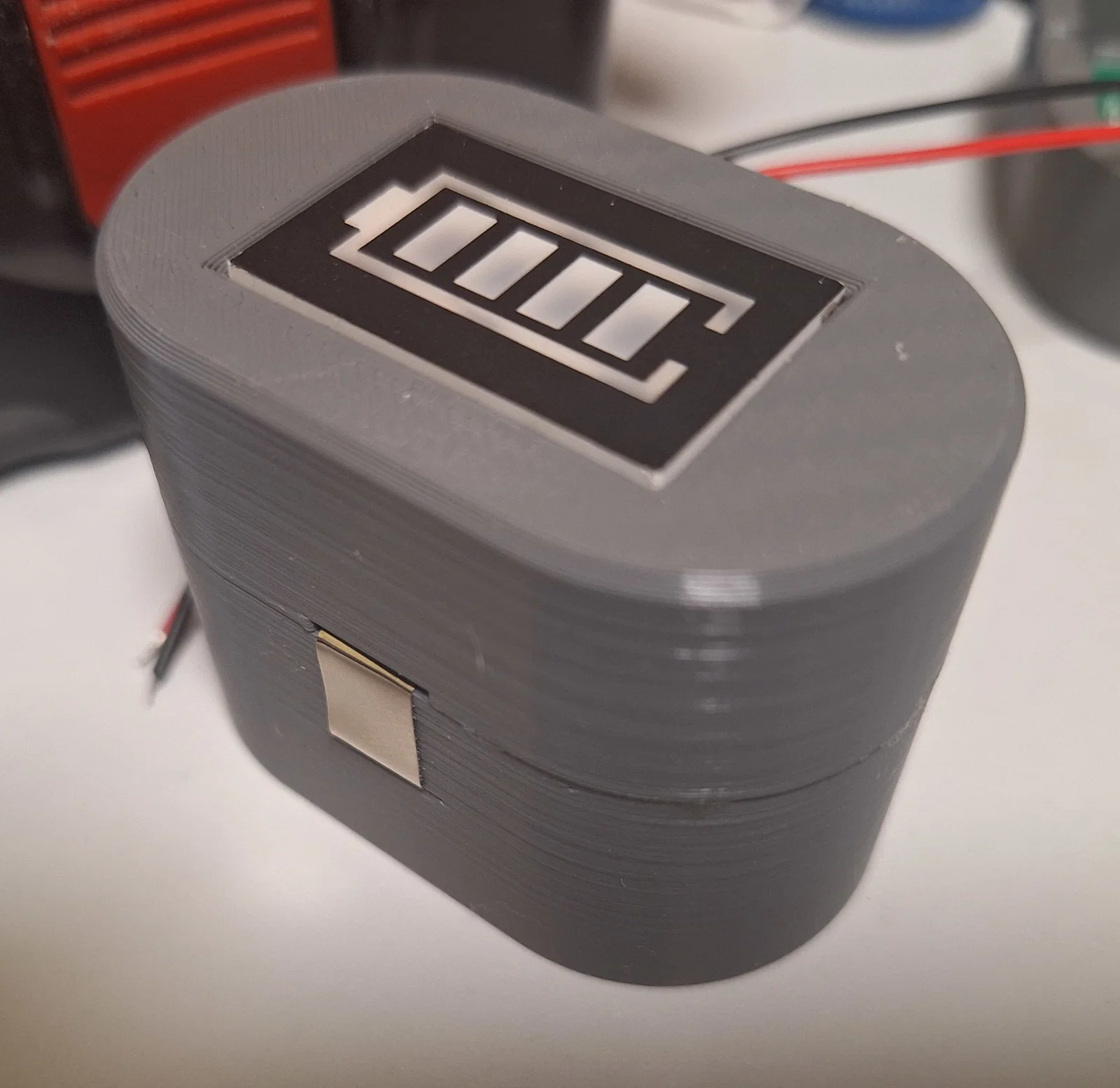

• Ép mạch LED XW228DKFR4 vào chi tiết led-cover; mối lắp sẽ rất khít.

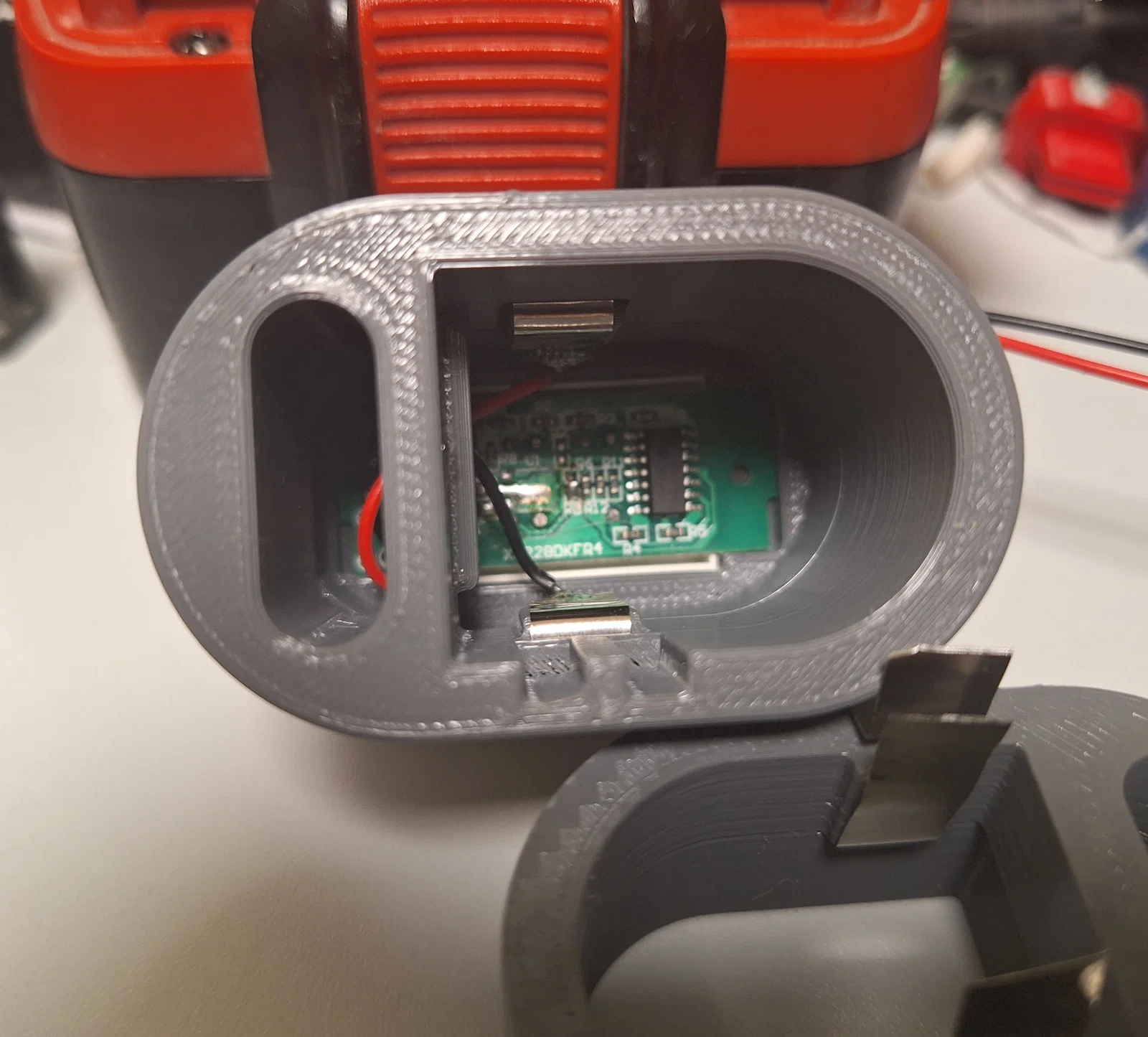

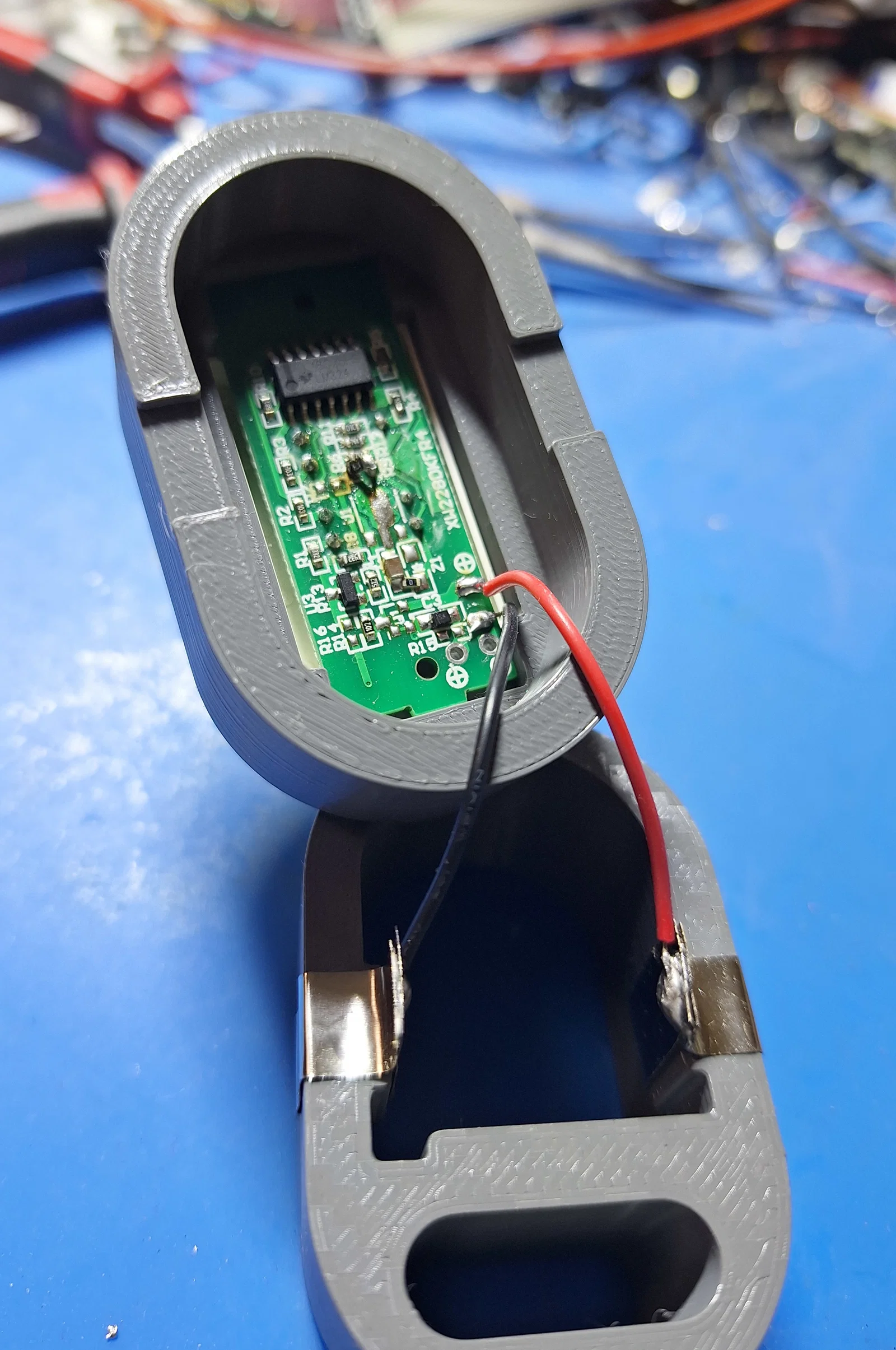

• Hàn các dây âm/dương vào đúng cực trên chi tiết led-battery-socket (xem kỹ hình ảnh về cực tính hoặc dùng pin để làm chuẩn).
• Kiểm tra lại kết nối.
• Sử dụng keo dán sắt hoặc loại keo bạn ưa thích để dán cố định hai mảnh lại với nhau.

Tùy chỉnh

Bạn có thể tự chỉnh sửa thiết kế bằng phần mềm FreeCAD. File thiết kế được đính kèm cho cả hai chi tiết.
