Vỏ Case Cho Heltec WiFi LoRa 32 (v3/v4) Tích Hợp Cảm Biến Môi Trường BME280
Bộ sưu tập vỏ case cho board Heltec WiFi LoRa 32 (v3 và v4) với nhiều tùy chọn kích thước pin và cảm biến BME280. Thiết kế hỗ trợ treo tường, dễ dàng lắp ráp với ốc cấy nhiệt M3 và không cần in support.
Mô tả

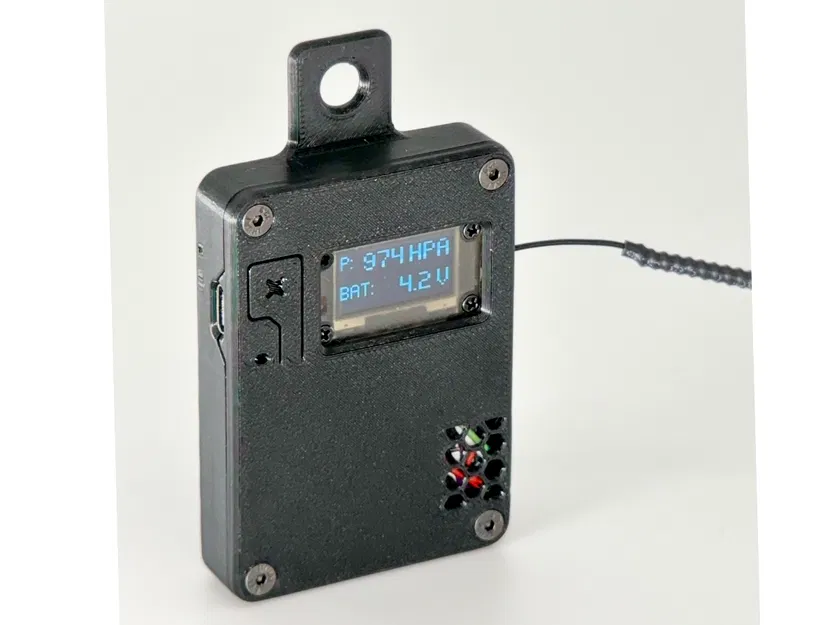

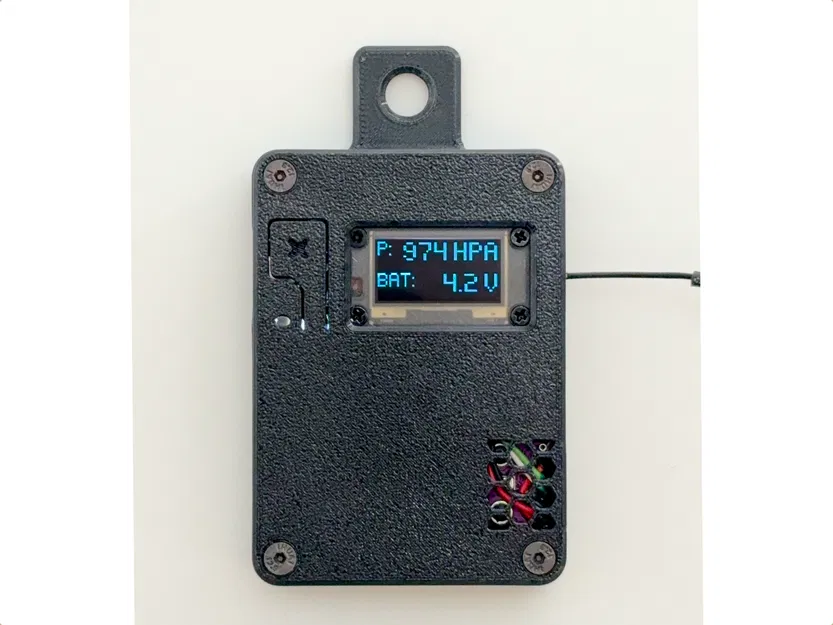

Đây là bộ sưu tập các mẫu vỏ (case) dành cho board Heltec WiFi LoRa 32 v3 và v4. Vỏ được thiết kế để chứa vừa board, pin và tùy chọn gắn thêm cảm biến môi trường. Nút nhấn (PRG) có thể bấm trực tiếp, còn nút reset (RST) có thể thao tác thông qua lỗ nhỏ bằng tăm. Bạn cũng có thể treo thiết bị lên tường một cách dễ dàng.
Nếu bạn có loại pin hoặc cảm biến chưa được hỗ trợ, hoặc có yêu cầu khác (ví dụ: dùng linh kiện khác hoặc không dùng linh kiện), hãy liên hệ với mình để mình hỗ trợ nhé. Các mẫu vỏ này đã được kiểm tra trên Heltec V4, chắc chắn dùng tốt cho V3 và có thể dùng được cho các đời cũ hơn.
Hướng dẫn in và lắp ráp

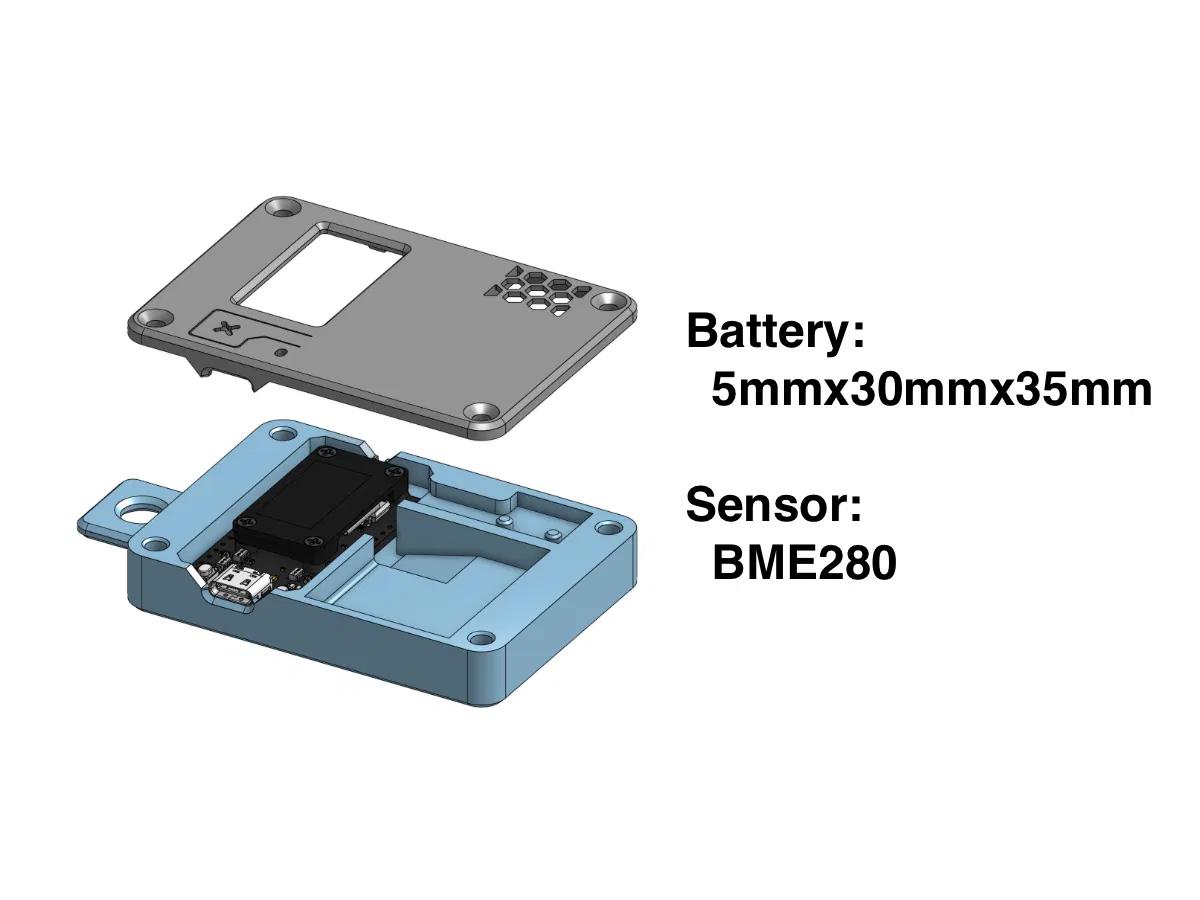

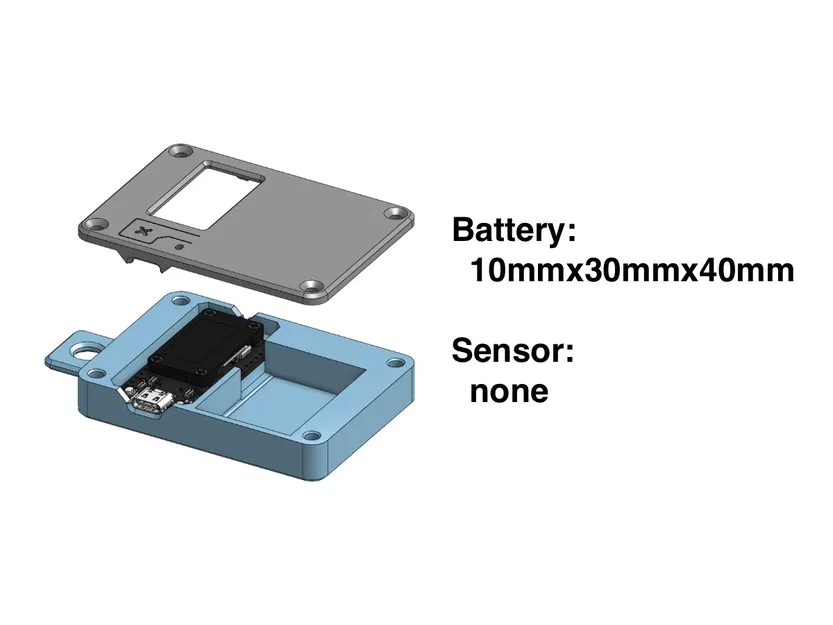

Tải về file 3MF, STL hoặc STEP phù hợp với nhu cầu của bạn. Cách đặt tên file: heltec-<battery>-<sensor>. Ví dụ, nếu bạn dùng pin 1200mAh kích thước 5.0mm x 30mm x 35mm kèm cảm biến BME280, hãy chọn file heltec-503035-bme280.
Nên in không cần support (support-free) và sử dụng chiều cao lớp in 0.2mm để có kết quả tốt nhất.

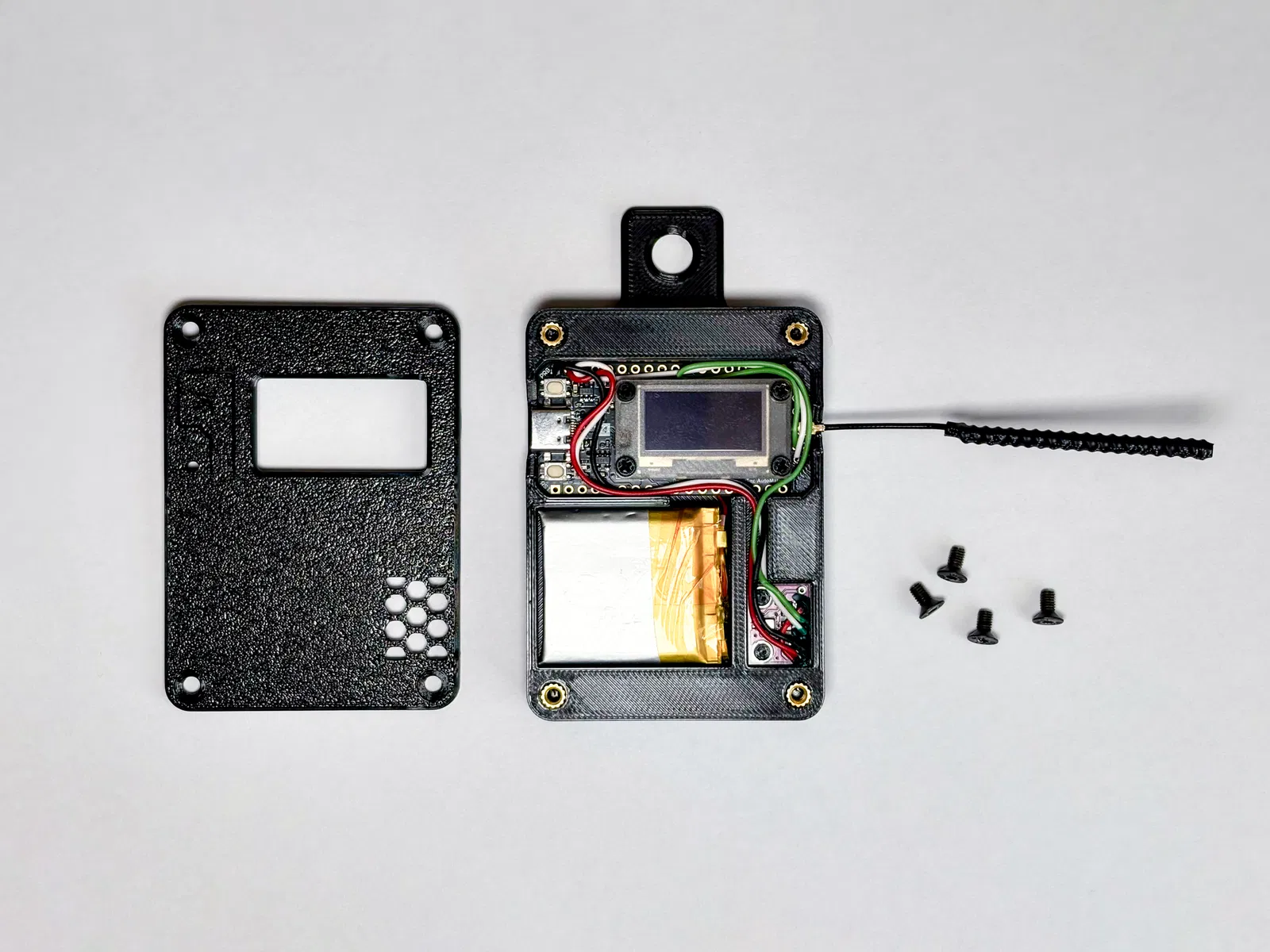

Sử dụng 4 ốc cấy nhiệt M3 (mình thường dùng loại của CNC Kitchen) và 4 ốc vít M3 đầu bằng để cố định vỏ.
Cứ liên hệ nếu bạn cần hỗ trợ về phần đấu nối dây điện. Lưu ý: nếu pin không vừa, đừng cố nhét vào nhé.
