Nắp chắn bụi và ống nối máy hút cho máy cắt mini Ryobi, bản thử nghiệm

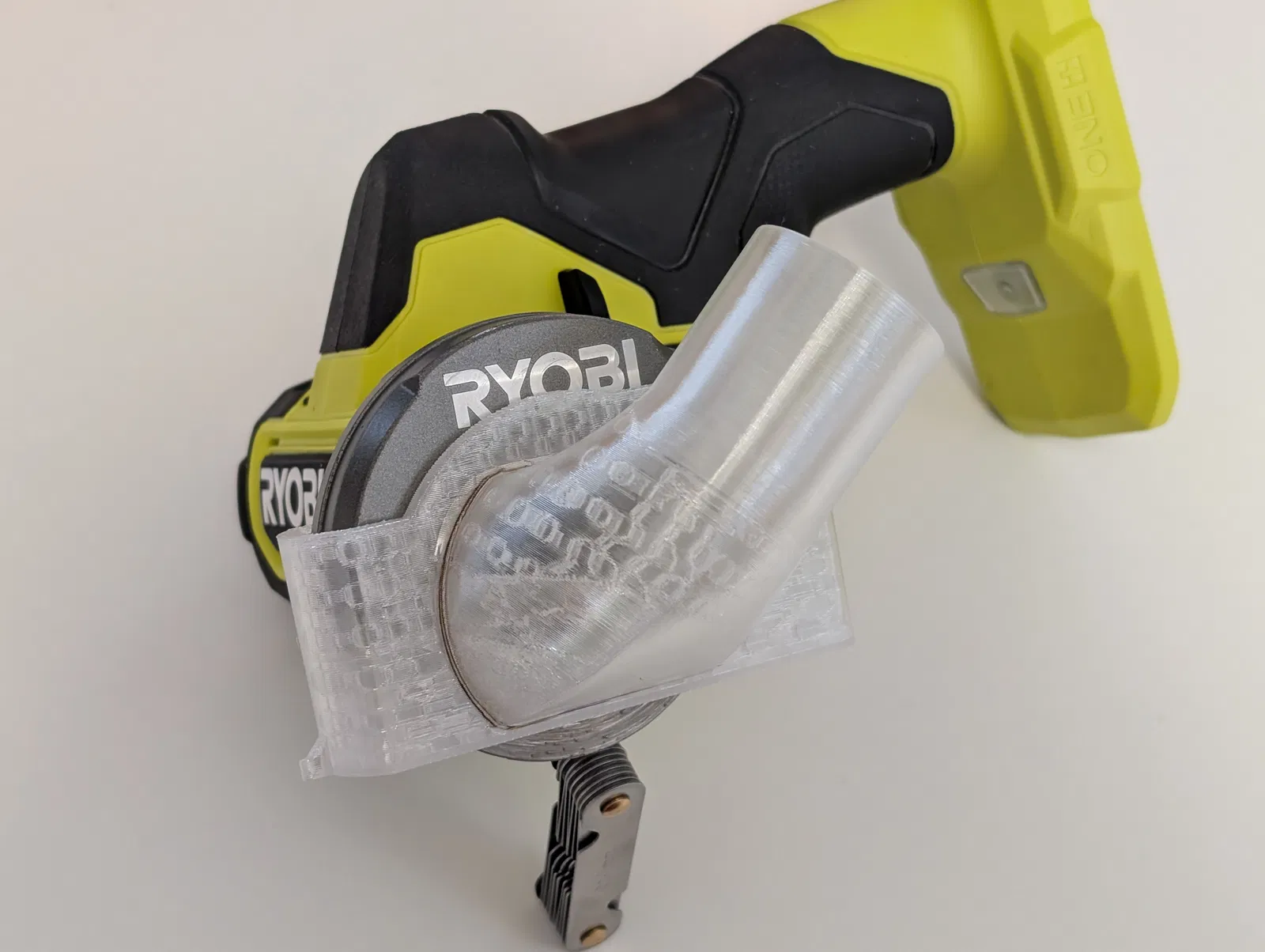

Bản thử nghiệm nắp chắn bụi cho máy cắt mini Ryobi, hỗ trợ kết nối máy hút bụi và cho phép điều chỉnh độ sâu cắt linh hoạt trong khoảng 12 mm. Lưu ý đây là phiên bản prototype cần tự tùy chỉnh khi lắp đặt.
25
Lượt Xem
1
Lượt Thích
1
Lượt Tải
Cập Nhật Mar 12, 2026
Mô tả
- Đây là phiên bản thử nghiệm (prototype) mà mình vẫn đang trong quá trình kiểm tra.
- Thiết kế này chưa tính đến các chi tiết chữ nổi trên tấm che có sẵn của máy -- mình đã dùng máy phay để loại bỏ chúng.
- Lắp thay thế cho thanh ray điều chỉnh. Bạn có thể tận dụng lại ốc vít zin của máy.
- Có thể dùng ốc vít chuyên dụng đi kèm. Đối với núm vặn, bạn cần làm nóng ốc vít để ép vào nhựa (làm chảy nhựa để cố định).

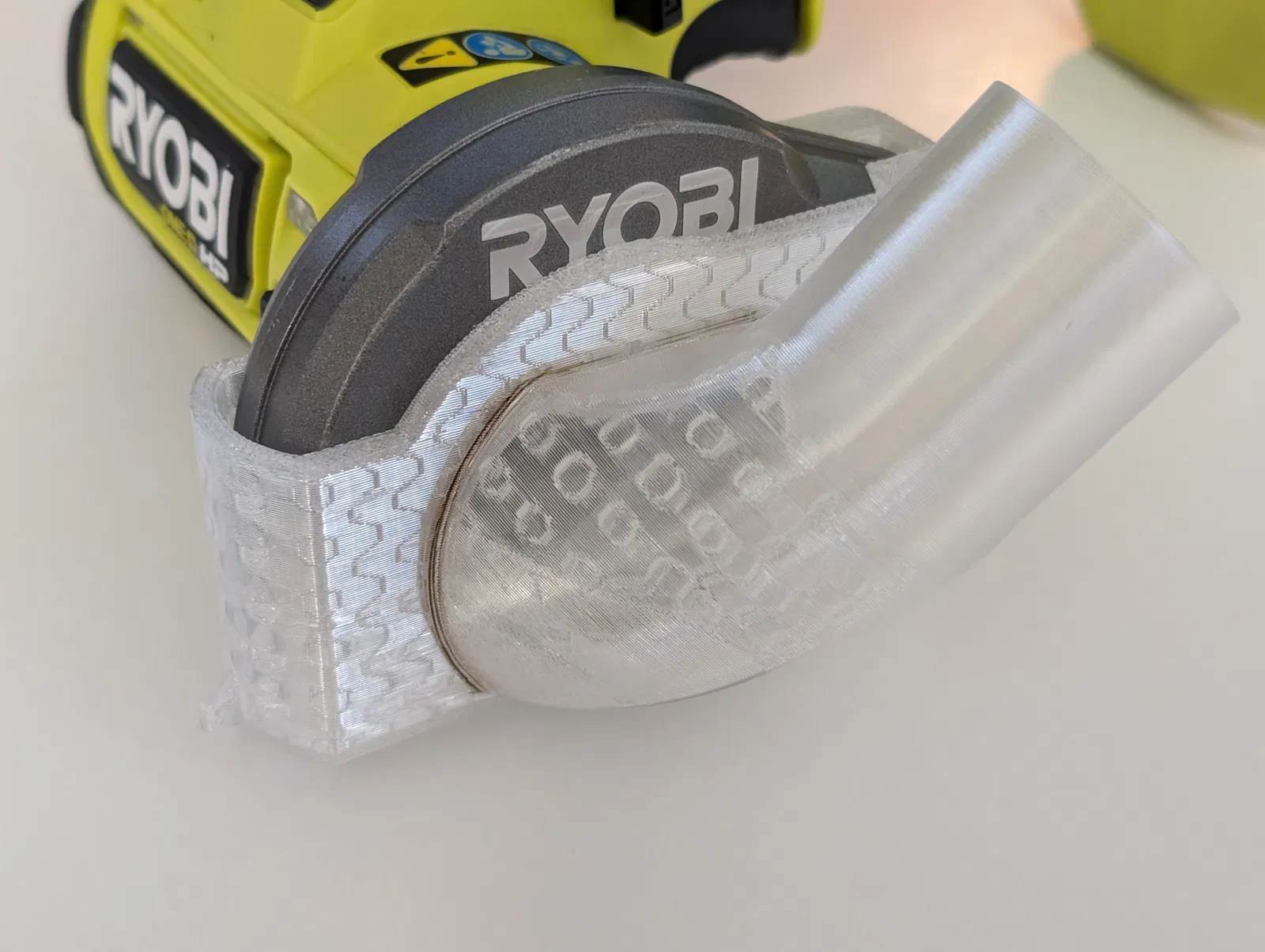

- Bạn có thể tải file ống nối và tấm che dưới dạng một khối để in toàn bộ, hoặc in rời từng phần rồi dán lại.

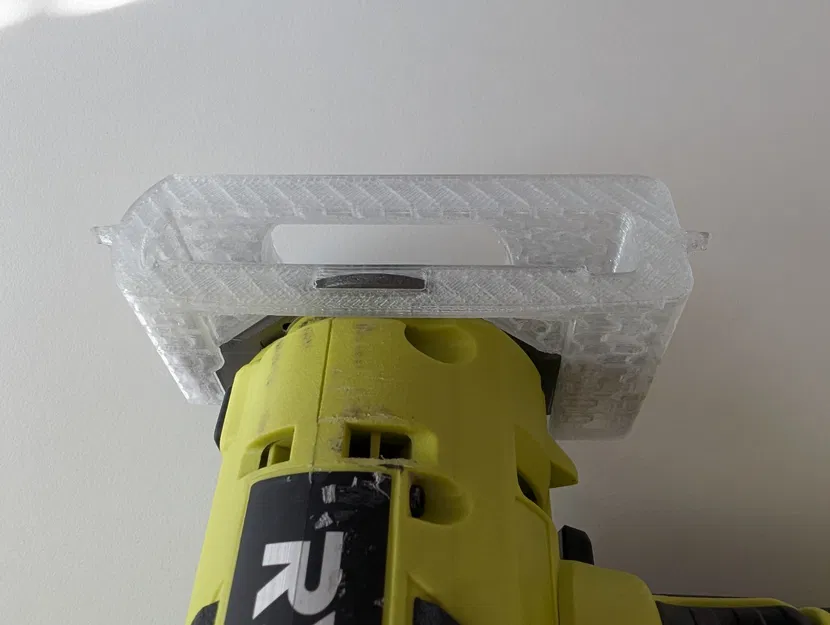

- Khi điều chỉnh độ sâu cắt thấp hơn, các lỗ hổng sẽ xuất hiện. Tuy nhiên, vì các lỗ này nằm gần trục hơn nên về lý thuyết sẽ hạn chế bụi thoát ra ngoài.
- Phạm vi điều chỉnh là 12 mm, cho phép thay đổi độ sâu cắt từ khoảng 15 mm xuống 3 mm.

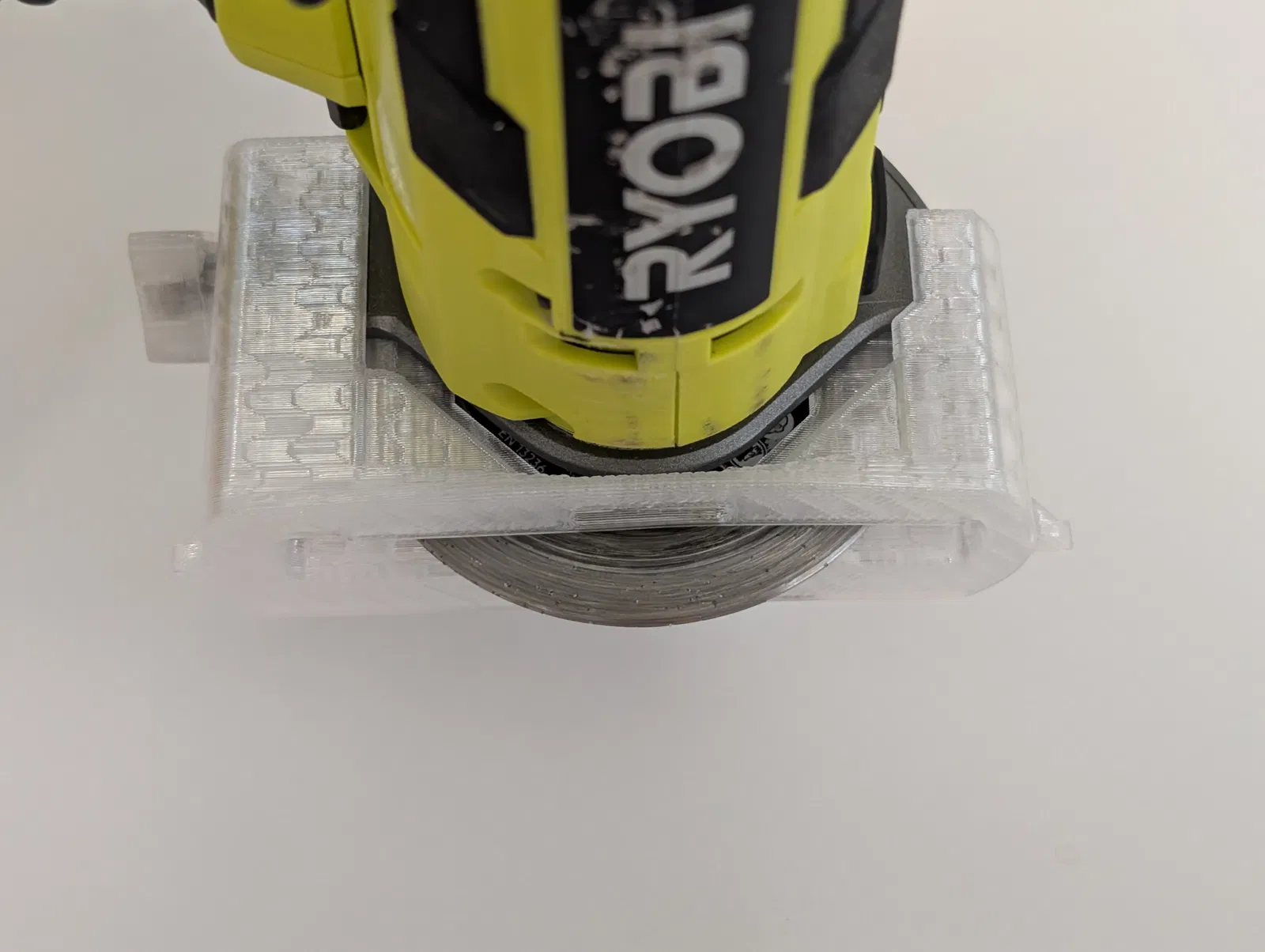

- Có đánh dấu vạch chỉ dẫn đường cắt ở mặt trước và mặt sau, kích thước đã được làm lớn hơn so với phiên bản mình tự in.
- Lưu ý: Nếu dùng với đĩa cắt bằng thép thì nhựa chắc chắn sẽ bị chảy.
