Dụng cụ thông bồn cầu (Toilet Plunger) in 3D

Giới thiệu

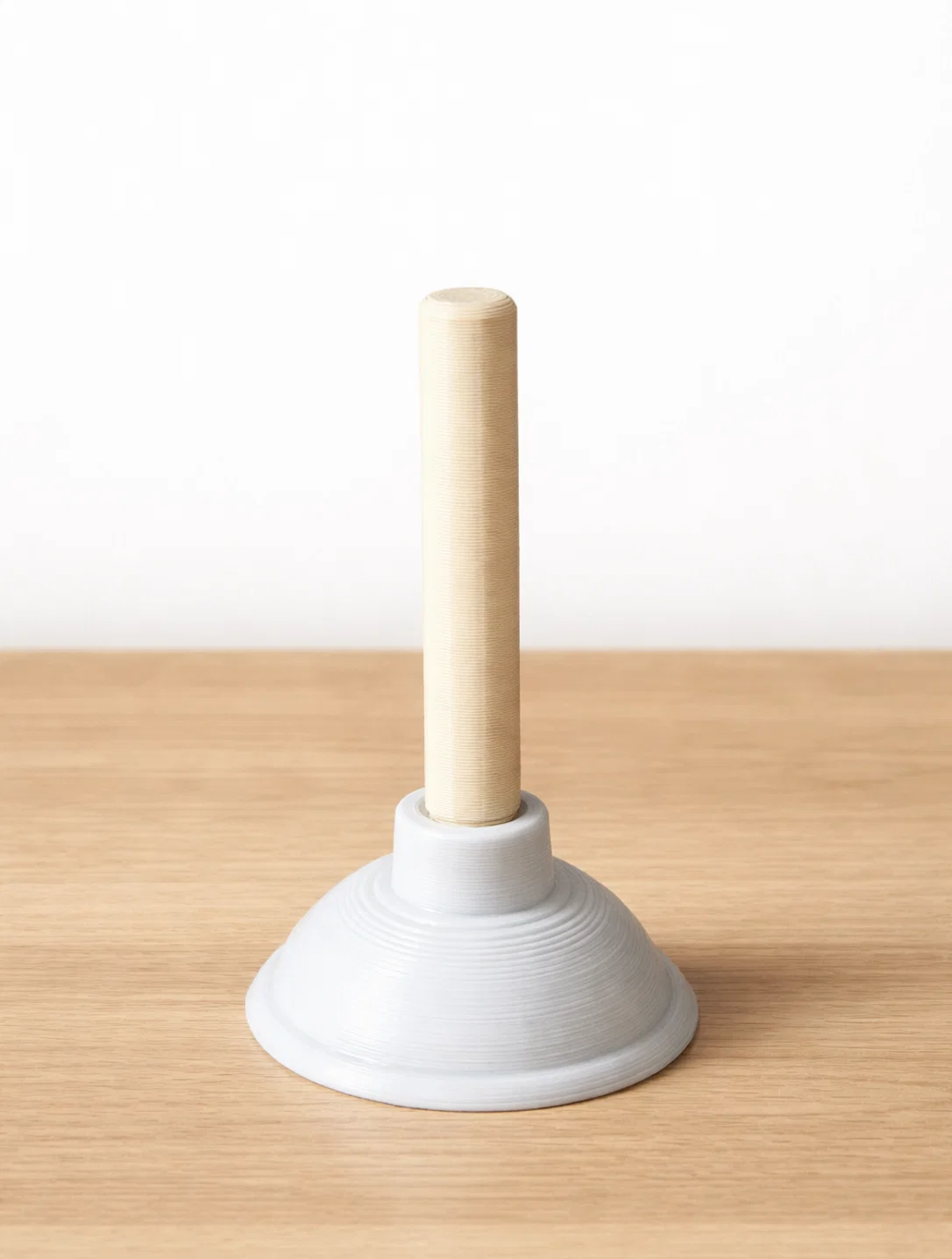

Cái thông bồn cầu nhỏ gọn này được thiết kế như một công cụ vừa phong cách vừa tiện dụng để xử lý các vết tắc nghẽn nhỏ. Thiết kế kết hợp hai loại vật liệu để đạt hiệu suất tối ưu:

• Phần đầu cứng in bằng PLA hoặc PETG để đảm bảo độ bền và chắc chắn
• Cốc thông in bằng TPU để tạo lực hút hiệu quả

Phần tay cầm kết nối bằng ren vặn, giúp cho việc lắp ráp, thay thế hoặc di chuyển cái thông bồn cầu trở nên cực kỳ dễ dàng.

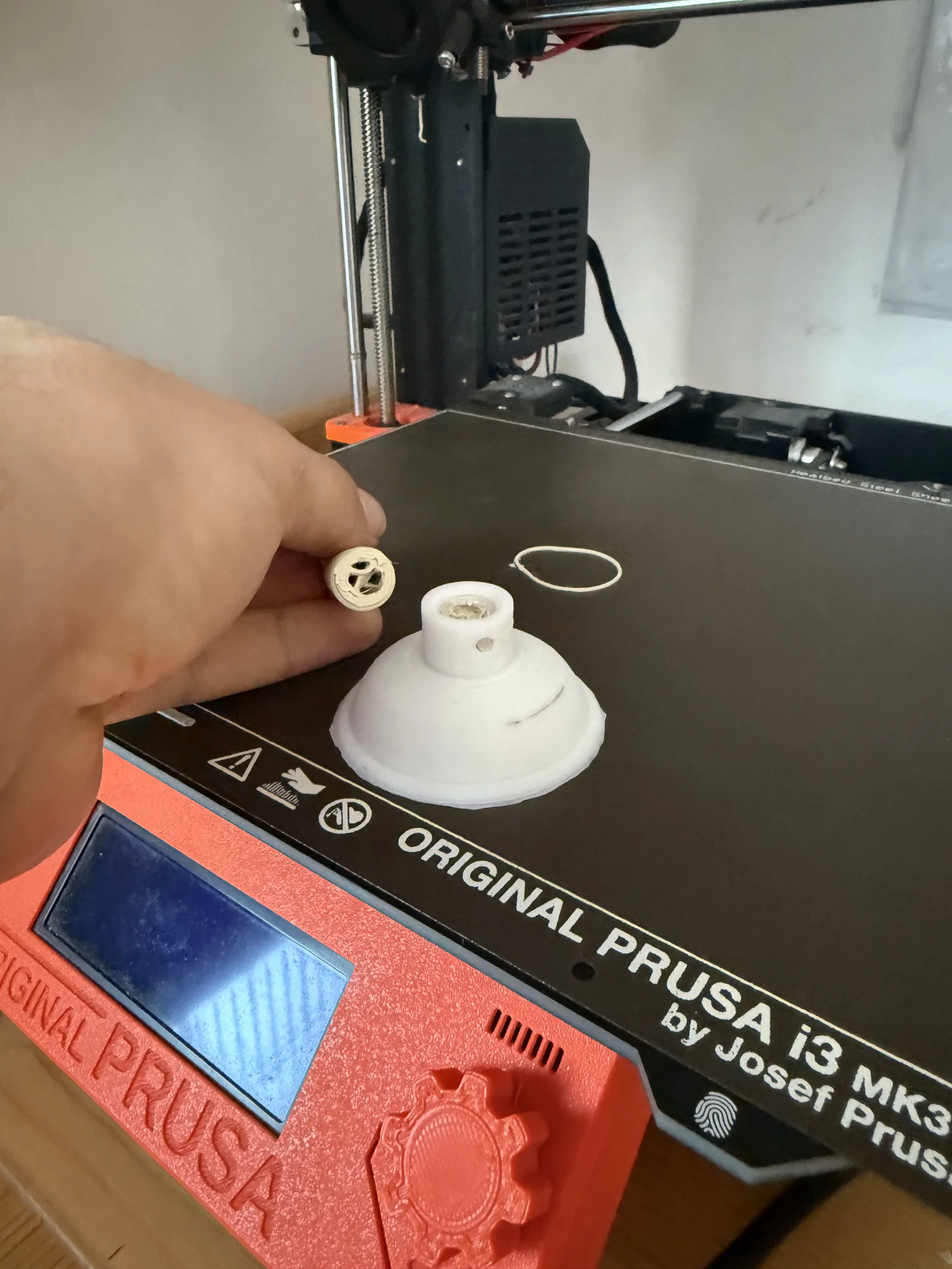

Một lỗ chốt an toàn nhỏ đã được tích hợp sẵn vào phần khớp nối để bạn có thể chốt lại, giúp cố định tay cầm và tránh bị tuột ren trong quá trình sử dụng.

Thiết kế này rất gọn gàng, dễ in, là một sản phẩm thú vị cho bất kỳ ai đam mê in 3D và muốn tự tay làm các vật dụng gia đình hữu ích.

Tính năng

• 🔩 Khớp nối ren giúp lắp ráp dễ dàng

• 🔒 Chốt an toàn giúp tay cầm không bị lỏng lẻo

• 🧵 Thiết kế kết hợp vật liệu

  • PLA / PETG cho độ cứng cáp
  • TPU cho độ dẻo tạo lực hút

• 🧻 Công cụ gia đình nhỏ gọn và thiết thực

• 🖨 Dễ in trên hầu hết các máy in FDM

Hướng dẫn in

Có hai phiên bản để bạn lựa chọn:

• Phiên bản có hỗ trợ (Support version) – dễ in hơn, đặc biệt cho người mới bắt đầu
• Phiên bản không hỗ trợ (No-support version) – in khó hơn nhưng sản phẩm sạch và nhanh hơn

Ngoài ra, bạn có thể in theo hai cách:

• Cách kết hợp vật liệu: phần đầu in bằng PLA hoặc PETG, phần cốc in bằng TPU để có lực hút tốt nhất
• Cách dùng một vật liệu: bạn có thể in toàn bộ bằng TPU nếu muốn một sản phẩm hoàn toàn linh hoạt

Phần đầu (Khớp nối tay cầm)

• Vật liệu: PLA hoặc PETG
• Chiều cao lớp in (Layer height): 0.2 mm
• Infill: 100%
• Supports: Không

Cốc thông

• Vật liệu: TPU

• Chiều cao lớp in (Layer height): 0.2 mm

• Infill: 0% (hoặc 3–4 lớp vỏ - perimeters)

• Nên in tốc độ chậm đối với TPU

Lắp ráp

1. In phần đầu kết nối và chốt an toàn bằng PLA hoặc PETG.
2. In cốc thông bằng TPU.
3. Vặn tay cầm vào phần ren ở đầu.
4. Cắm một cái chốt nhỏ qua lỗ để cố định chắc chắn.

⚠ Thông báo phiên bản Beta

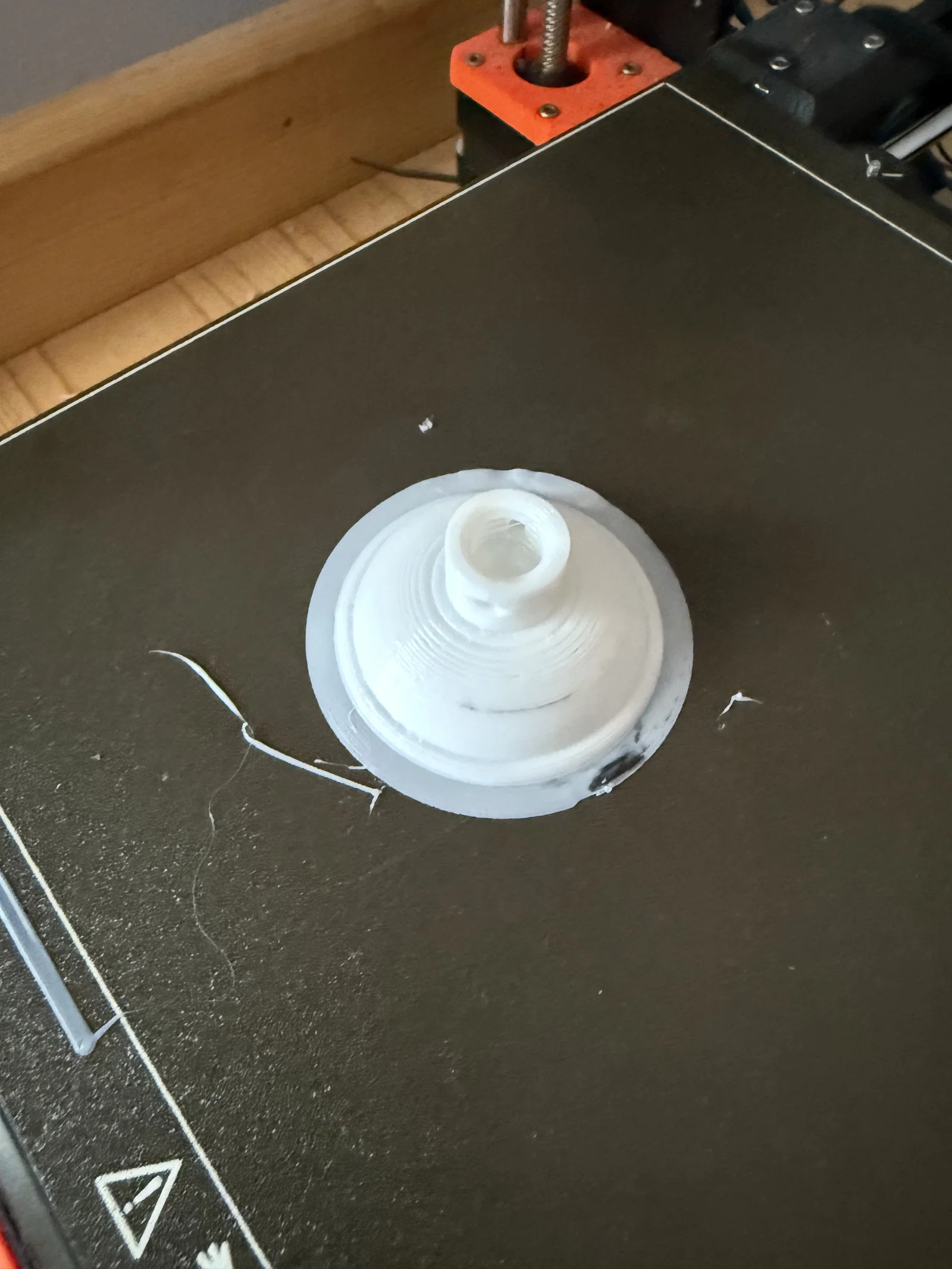

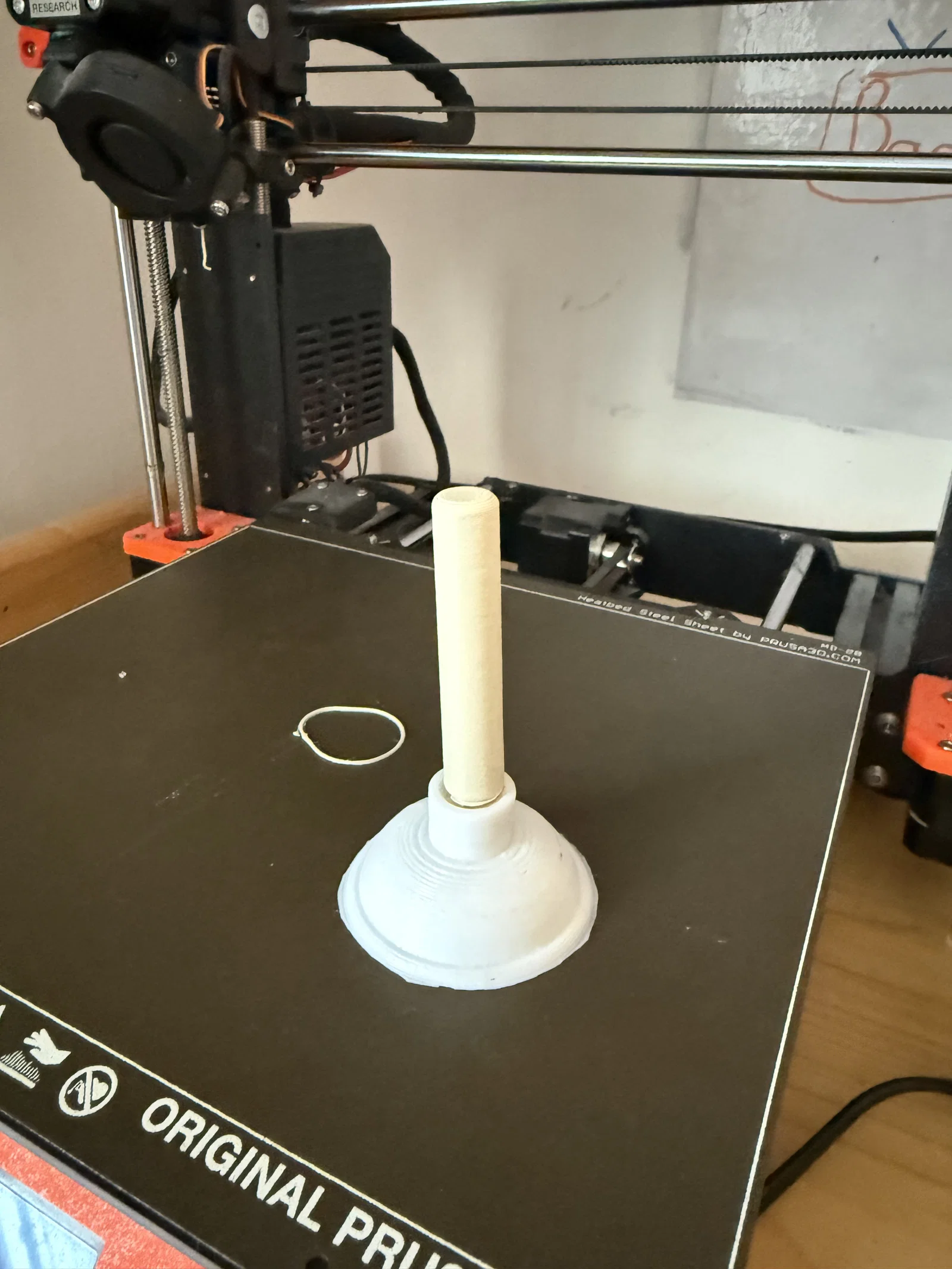

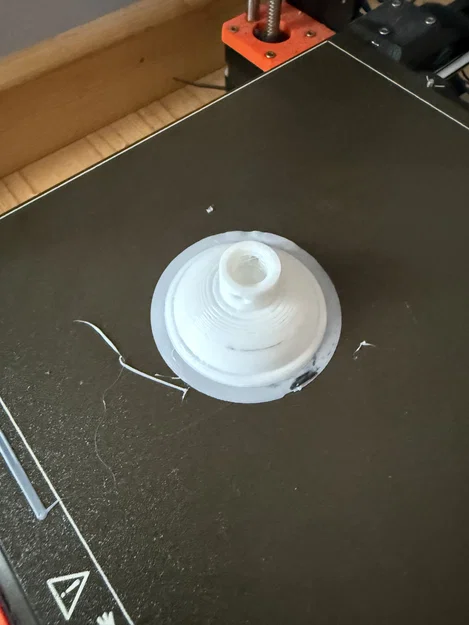

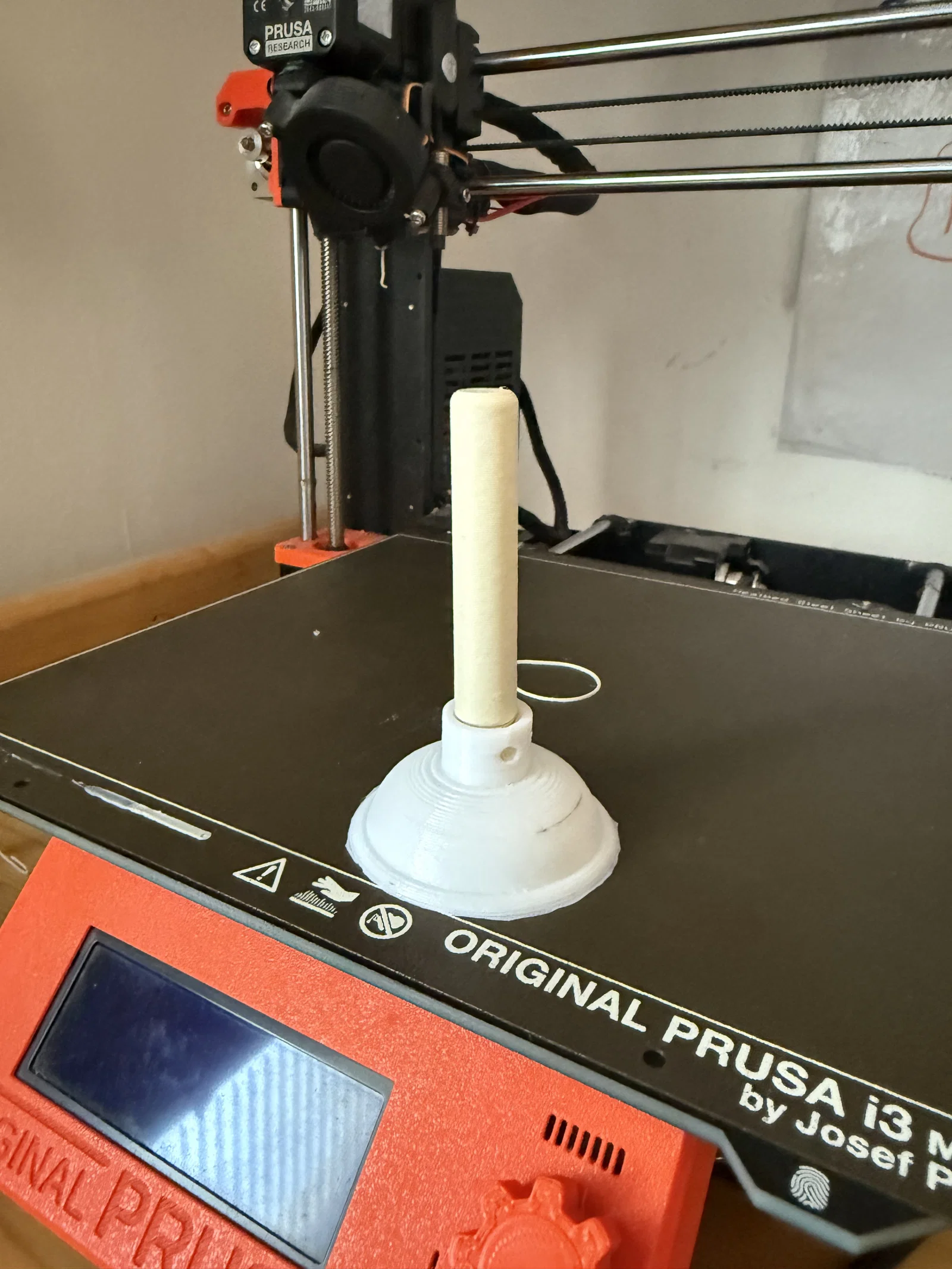

Thiết kế này vẫn đang trong giai đoạn thử nghiệm sớm. Cho đến nay, mình mới chỉ in và kiểm tra phiên bản thu nhỏ. Phiên bản kích thước đầy đủ vẫn chưa được thử nghiệm rộng rãi.

Ý tưởng chung là hiệu quả, nhưng tùy thuộc vào loại vật liệu, độ dẻo của TPU và thông số in của bạn mà hiệu năng có thể khác nhau. Bạn có thể cần điều chỉnh lại tỉ lệ hoặc độ dày tường để đạt lực hút tối ưu nhất.

Mình rất mong nhận được góp ý, cải tiến và các bản remix từ mọi người!

Nếu bạn đã in thử, đừng ngần ngại chia sẻ thành quả nhé! 🪠 Chúc các bạn in vui vẻ!
