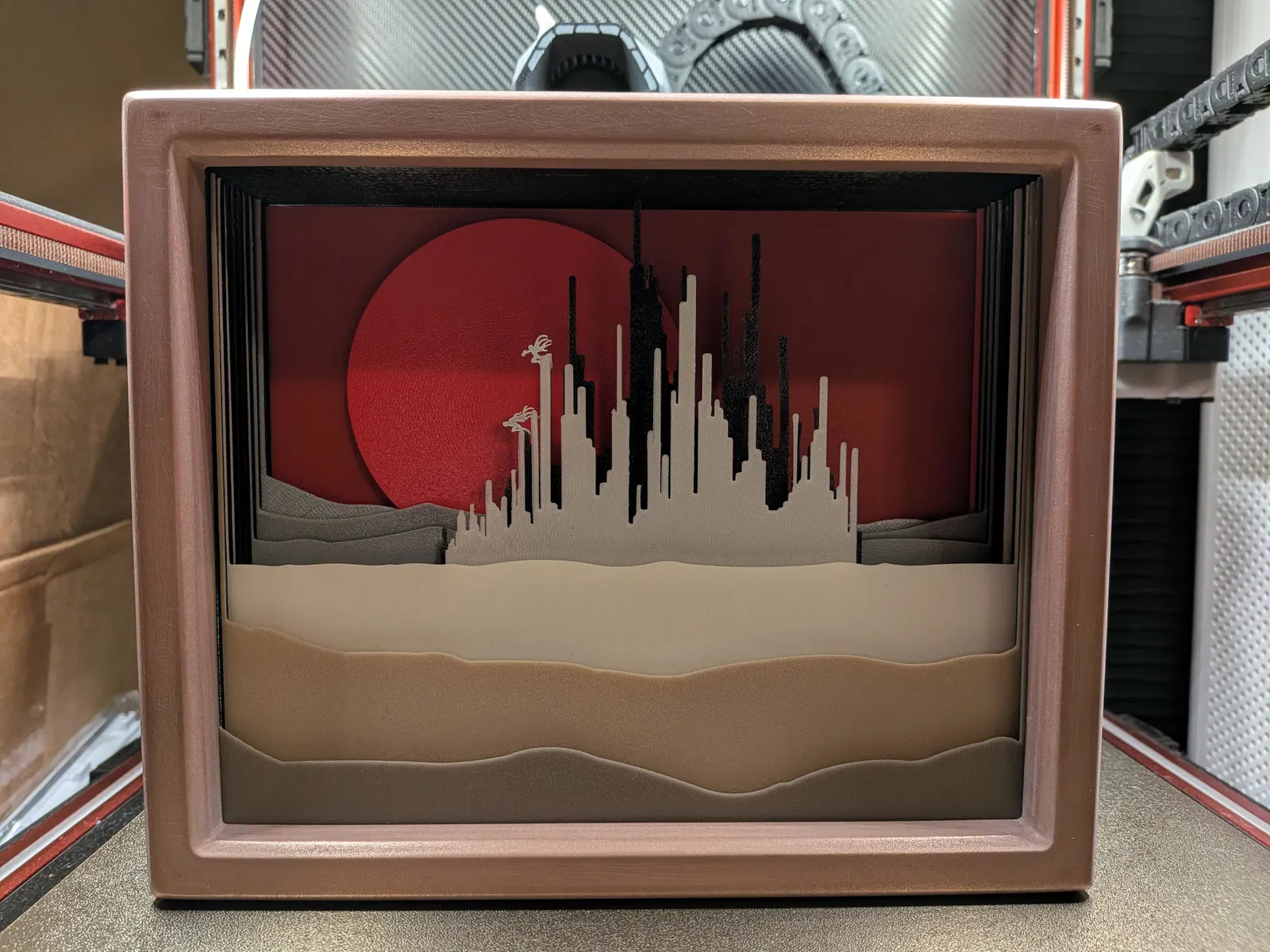

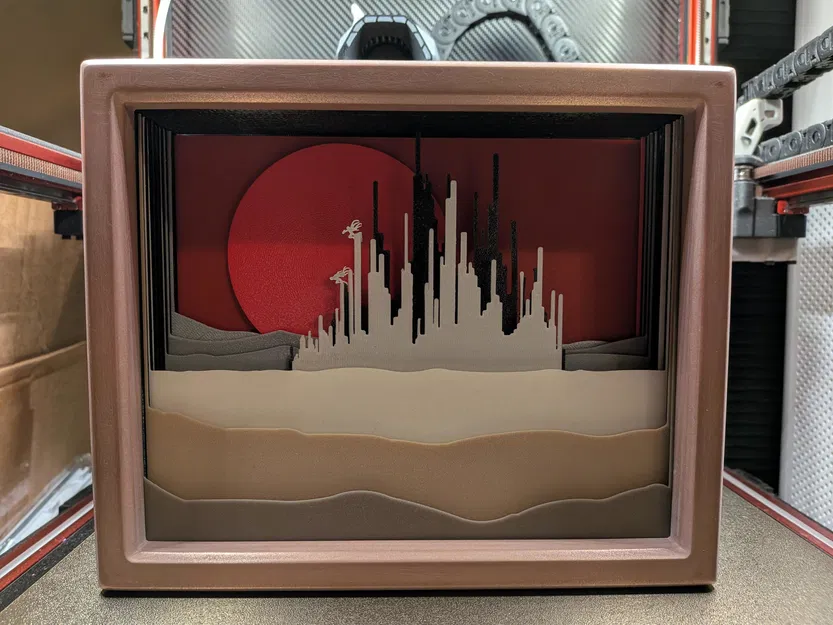

Mô hình Shadowbox Luthadel (Mistborn)

Giới thiệu

Mẫu shadowbox này được lấy cảm hứng sâu sắc từ tác phẩm của nghệ sĩ Lark Anne Art mà bạn ấy đã đăng trên Reddit. Mình đã để hình này làm hình nền máy tính suốt một năm qua và luôn ấp ủ ý định biến nó thành một chiếc shadowbox thật sự, nên cuối cùng mình đã làm ra nó. Mình cũng nhận thấy rằng nếu dùng các tấm cắt laser thay vì in 3D thì sẽ tuyệt đẹp, đặc biệt là nếu mỗi lớp dùng một loại kim loại khác nhau. Mình không có thiết bị để làm việc đó nhưng mình có đính kèm file DXF của các tấm nền, nếu bạn nào muốn thử thì hãy đăng sản phẩm hoàn thiện cho mình xem với nhé. Các tấm in 3D dày 1mm nhưng mình đã chừa sẵn khe 2mm, hy vọng là vừa đủ cho các tấm cắt laser. Nếu bạn cần bản có khe dày hơn cho máy cắt laser thì cứ cho mình biết, mình sẵn lòng điều chỉnh.

Phụ kiện cần thiết

• 3-7x M3 heatset inserts (loại M3x5x4mm, chuẩn Voron)
  • 3 cái cho phần nắp
  • 2 cái nếu muốn gắn thêm thanh treo French cleat lên tường
  • 2 cái nếu muốn gắn thêm miếng đệm bumper
• 3x ốc M3 x 40mm

Hướng dẫn in

In tất cả các chi tiết đúng chiều. Các tấm được đánh số từ sau ra trước (tấm số 1 là tấm trong cùng). Riêng tấm số 7 có hình nhân vật Mistborn đang nhảy, mình thấy đầu in 0.4mm hơi khó in chi tiết này nên mình đã làm thêm một phiên bản không có hình nhân vật, bạn có thể in riêng bằng máy resin rồi dán vào sau. Có lẽ dùng đầu in 0.2mm sẽ in được nhưng mình chưa có điều kiện thử. Các bạn nên chú ý kỹ đến kiểu và hướng infill ở lớp đáy; đối với tấm 6 và 7, mình khuyên nên để đường chạy của đầu in dọc theo các tòa tháp thay vì chéo. Mình đã in tất cả trên máy Voron v2.4 300mm. Với kích thước các tấm là 200x160mm và 220x52x181mm, hầu hết các máy in đều có thể xử lý được, trừ những máy có khổ in quá nhỏ.

Vật liệu

Bạn có thể dùng bất kỳ vật liệu nào, mình đã dùng hỗn hợp PLA và ABS, còn khung trước thì dùng Colorfabb copperfill PLA.

Lắp ráp

Lắp các heatset inserts vào khung trước, và gắn vào mặt sau của hộp chính nếu dùng thanh treo French cleat. Lần lượt đặt các tấm vào trong hộp chính. Gắn phần nắp vào khung trước bằng 3 ốc M3, sau đó đưa khung vào mặt trước của shadowbox, cẩn thận để không làm lệch các tấm nền bên trong.
