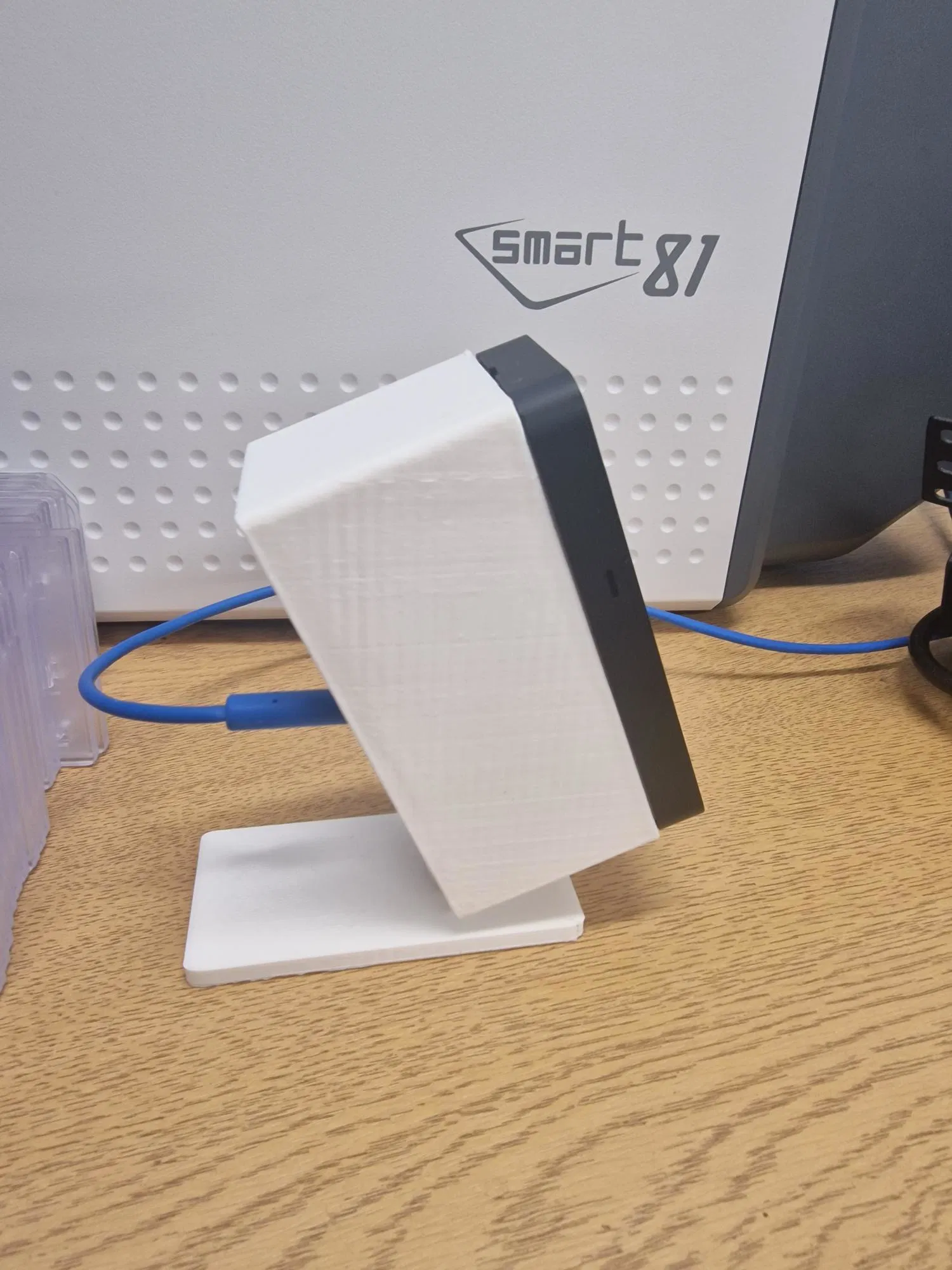

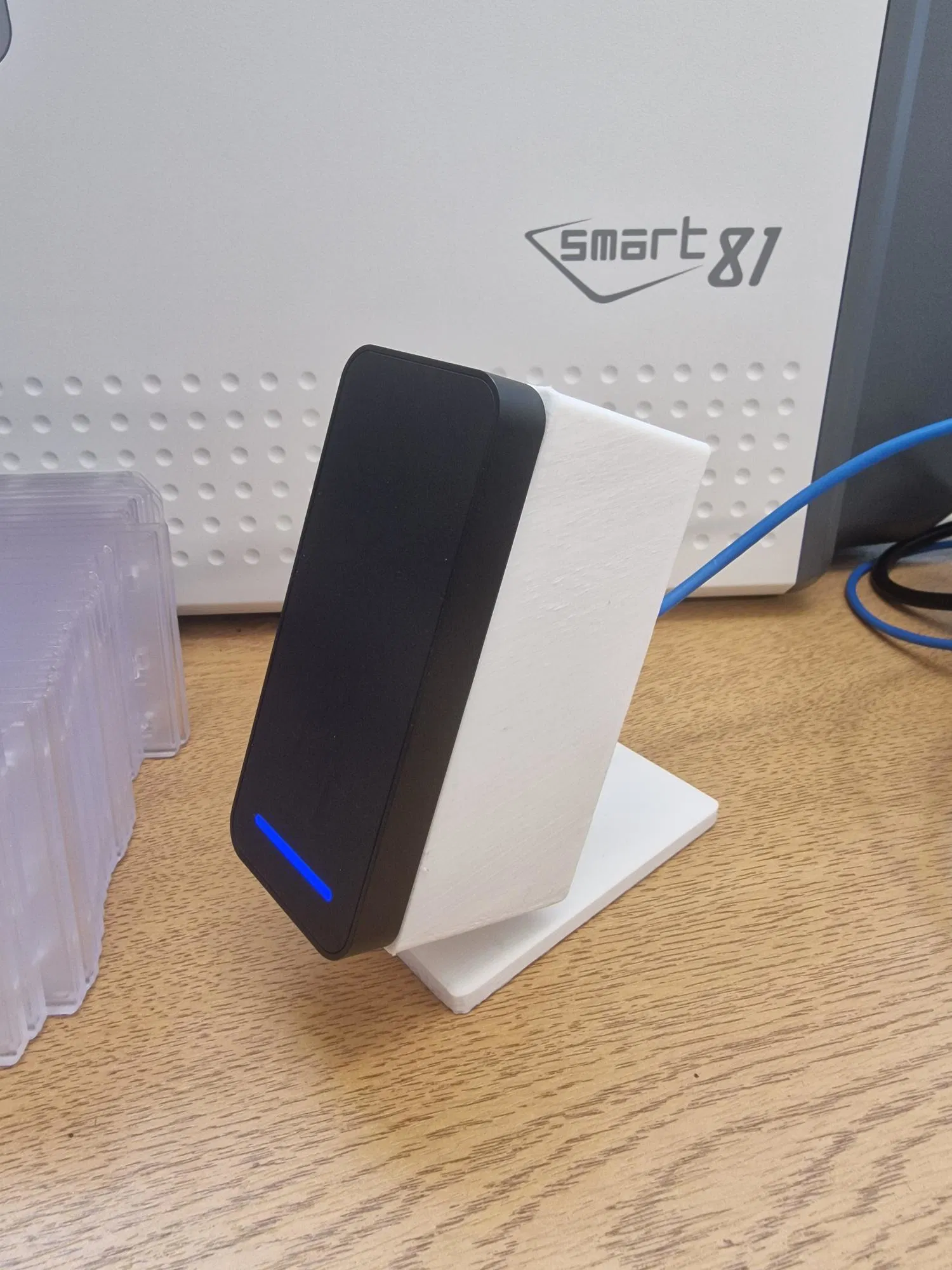

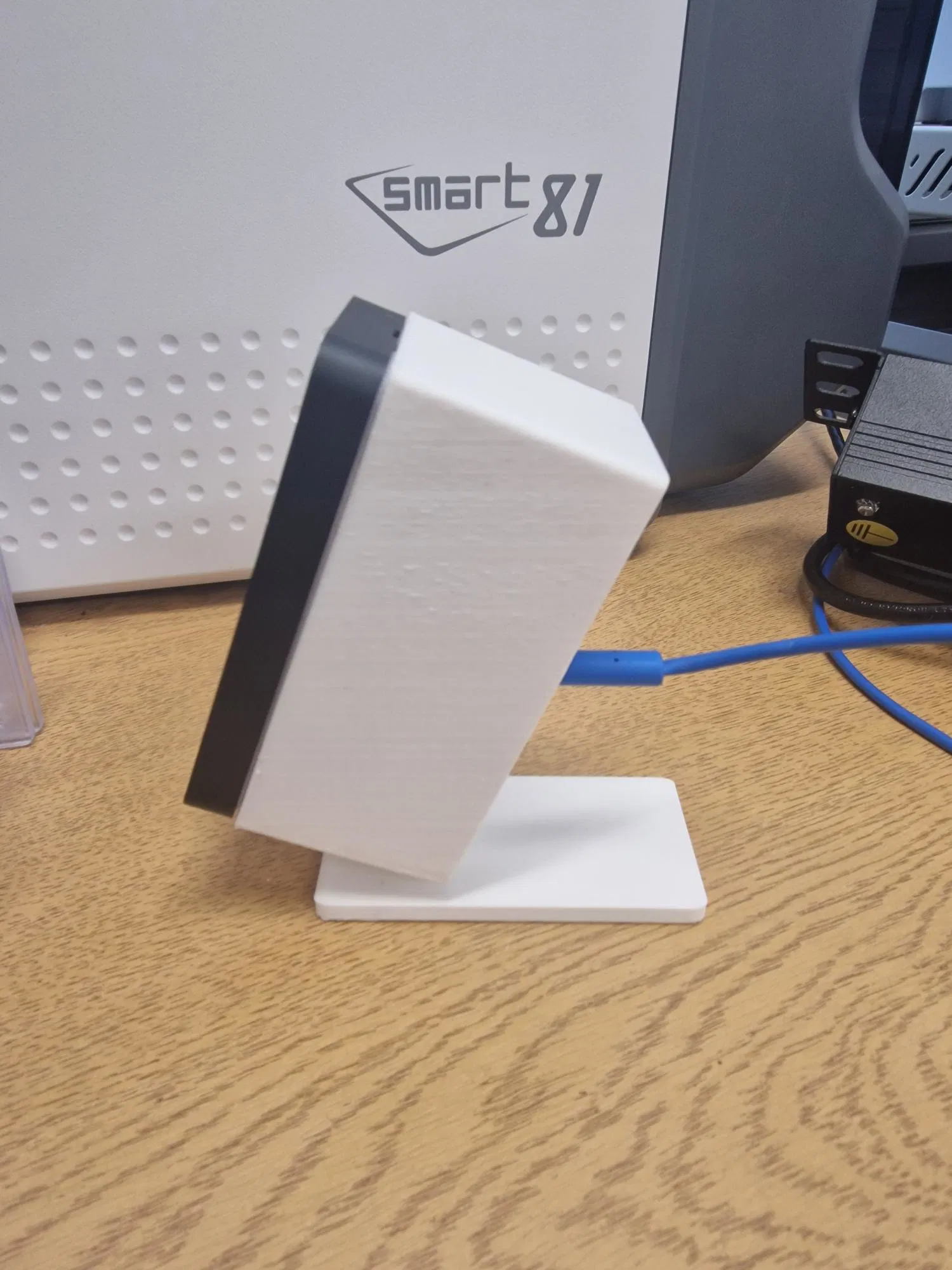

Chân đế để bàn cho đầu đọc UniFi G2/G3

Chân đế để bàn cho đầu đọc UniFi Access G2/G3:

Cuối cùng thì cũng có cách để đặt đầu đọc lên bàn khi cần thêm thẻ cho hệ thống UniFi Access. Không còn cảnh đầu đọc nằm vất vưởng trên bàn làm việc nữa.

Ý tưởng:

Tạo ra một chiếc chân đế để bàn dựa trên phần giá đỡ bằng nhôm có sẵn.

Cách thực hiện:

Mình lấy mẫu giá đỡ từ @GabeOdachows_1241768 rồi đưa vào Tinkercad. Sau đó, mình thêm một chút độ nghiêng, hình trụ và phần đế - mọi thứ rất đơn giản và gọn gàng!

In ấn:

Mình in thiết kế này bằng nhựa PETG, nhưng dùng PLA chắc cũng ổn cho hầu hết các trường hợp.

Mình chọn thiết lập độ cao khác nhau để tùy chỉnh infill, vì thực ra bạn chỉ cần độ cứng ở phần đế và những vị trí có bắt vít.

Infill 15% cho khoảng từ 0-40mm và 85-112mm. Các phần còn lại để 5%. Tất cả dùng kiểu Gyroid.

Cần sử dụng hỗ trợ (support) tự động, chọn chế độ chỉ trên bàn in (build plate only).

Lắp đặt

Yêu cầu:

• Chân đế đã in
• Giá đỡ nhôm của đầu đọc UA-G2/UA-G3 (phần “C” trong hướng dẫn lắp đặt).
• 3 con vít M2.6 (phần "E" trong hướng dẫn lắp đặt).

Một số lưu ý trước khi lắp:

• Tấm nhôm rất dễ bị cong hoặc gãy nếu bạn dùng quá nhiều lực khi lắp. Phần chân đế có đủ không gian nên bạn cứ thao tác nhẹ nhàng nhé!

Gắn giá đỡ vào mặt đế:

1. Luồn dây Ethernet qua chân đế và giá đỡ, sau đó cắm vào đầu đọc. Đừng lắp đầu đọc vào giá đỡ vội.
2. Giữ giá đỡ vào đúng vị trí qua phần chân đế.
3. Cố định bằng 3 vít M2.6.

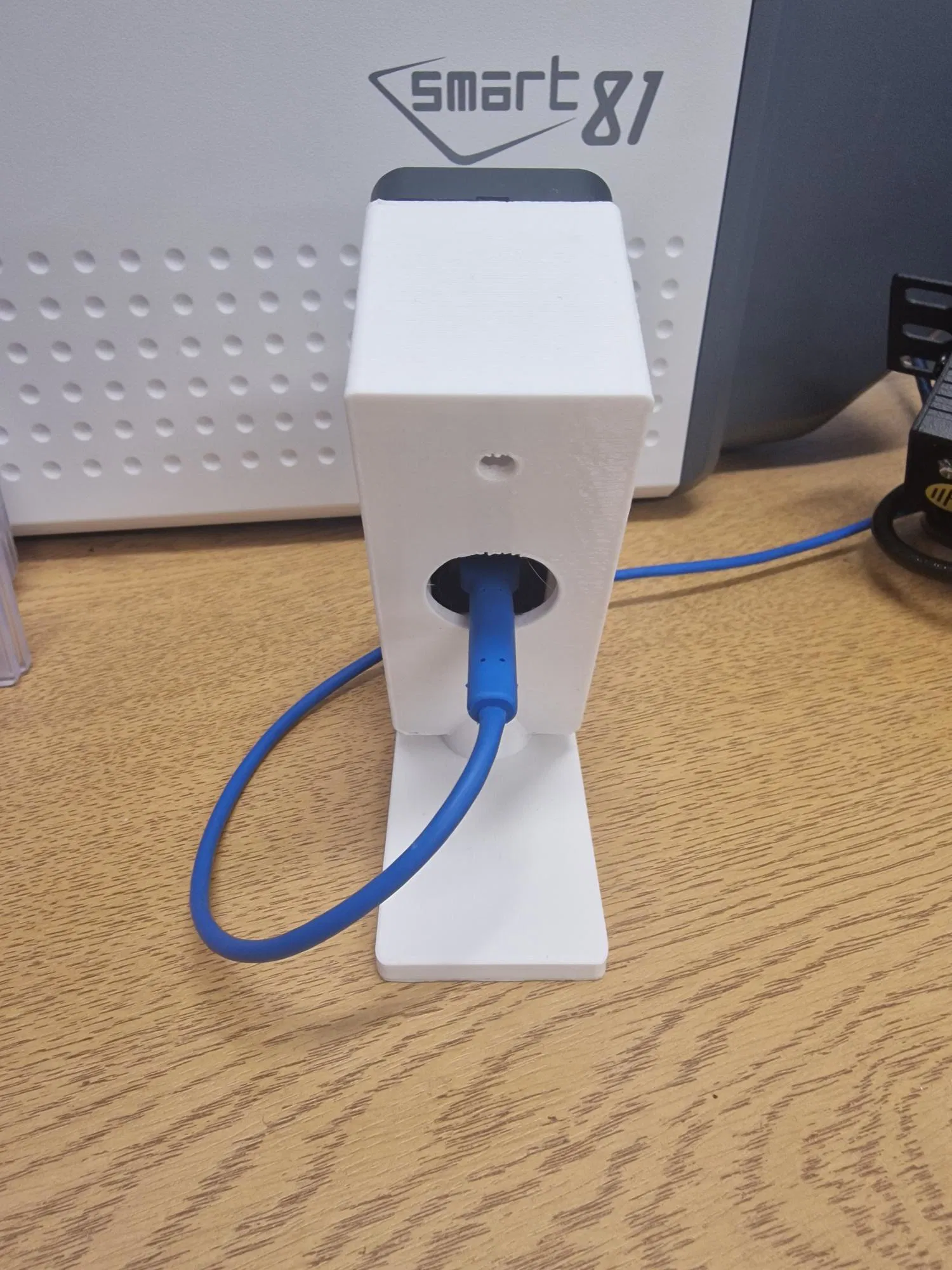

4. Kéo dây cáp qua chân đế rồi nhấn đầu đọc vào khớp.

Cải tiến cho phiên bản 2:

Các bộ phận riêng biệt

Nghĩ lại thì, nếu in rời từng mảnh rồi dán lại với nhau sẽ tốt hơn (tiết kiệm thời gian in hơn).

Mình đã tạo ra một phiên bản thử nghiệm và tải lên một thư mục riêng. Lưu ý rằng mình vẫn chưa in thử bản này nhé!
