Bộ tìm mặt trời có thể điều chỉnh (Solar Projection Finder) – Thiết bị căn chỉnh chính xác
Bộ tìm mặt trời (Solar Finder) giúp canh chỉnh kính thiên văn hướng về mặt trời an toàn qua nguyên lý chiếu lỗ kim. Thiết kế sử dụng ốc vít và ren cấy để tinh chỉnh độ chính xác, hỗ trợ in bằng nhựa ASA/PETG chịu nhiệt tốt.
Mô tả

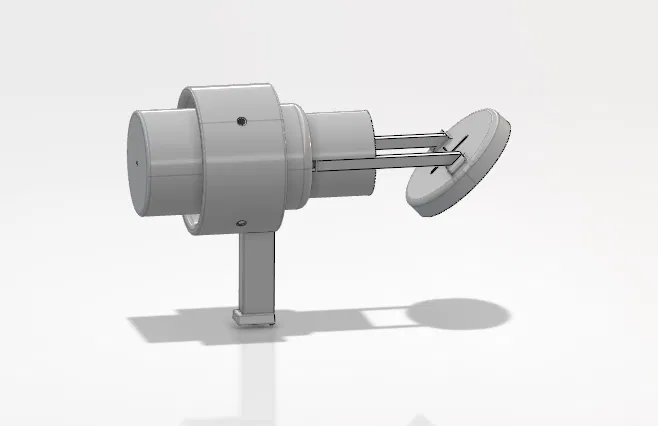

Solar Finder này mang đến một giải pháp cực kỳ an toàn và dễ dàng để canh chỉnh kính thiên văn hướng về phía mặt trời. Dựa trên nguyên lý chiếu lỗ kim (pinhole projection), ánh sáng mặt trời sẽ được chiếu thành một điểm sáng sắc nét lên tấm bảng mục tiêu phía sau, nơi có sẵn thước ngắm chữ thập tích hợp.
Các tính năng thiết kế:
-
Phần vỏ có thể điều chỉnh: Giá đỡ của finder được thiết kế để lắp các threaded inserts (ren cấy). Điều này cho phép bạn dùng ốc vít để canh chỉnh ống trụ bên trong sao cho song song tuyệt đối với trục quang học của kính thiên văn.
-
An toàn là trên hết: Vì bạn không cần nhìn trực tiếp qua finder, đây là phương pháp an toàn nhất khi quan sát thiên văn mặt trời.
-
Độ tương phản cao: Tấm bảng mục tiêu được đặt ở vị trí đảm bảo điểm sáng mặt trời luôn hiển thị rõ ràng trên thước ngắm, ngay cả trong điều kiện ánh sáng môi trường mạnh.
Hướng dẫn in khuyến nghị
Vì chi tiết này sẽ tiếp xúc trực tiếp với ánh sáng mặt trời và nhiệt độ cao, tôi đề xuất các thông số sau:
| Thông số | Khuyến nghị | Lý do |
|---|---|---|
| Chất liệu | ASA hoặc PETG | Quan trọng: Tránh dùng PLA vì sẽ bị biến dạng dưới nắng. ASA là lựa chọn tối ưu nhờ khả năng kháng tia UV tốt. |
| Infill | 30% - 40% | Cung cấp độ cứng cần thiết cho các tay điều chỉnh và sự ổn định nhiệt. |
| Walls | tối thiểu 3 lớp | Tăng độ bền, đặc biệt ở những vị trí lắp threaded inserts. |
| Độ cao lớp in | 0.20 mm | Cân bằng hoàn hảo giữa tốc độ in và độ chính xác của chi tiết. |
