Trạm sạc đa năng cho đèn pin Karrong

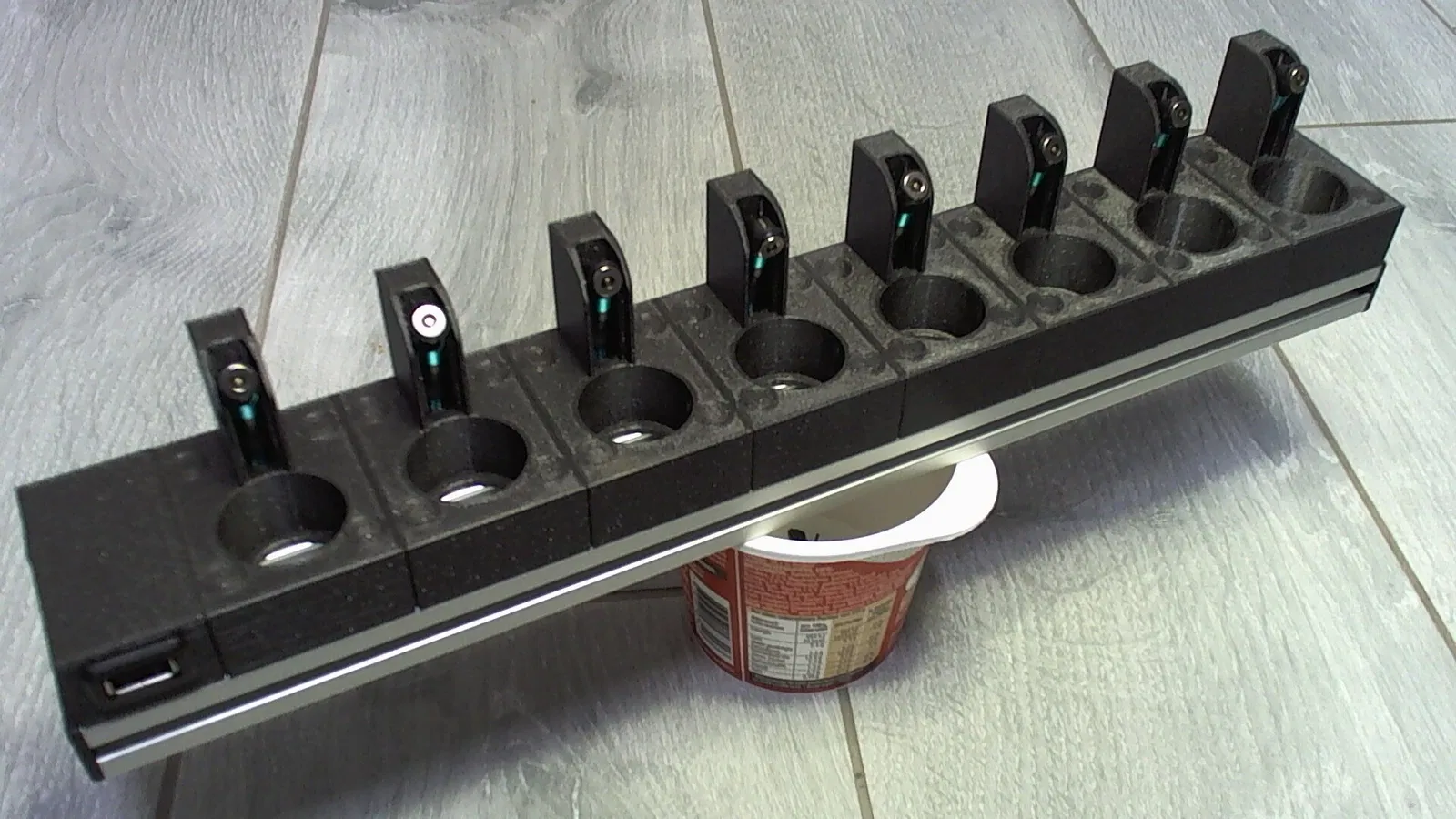

Mô hình này là một trạm sạc dành cho đèn pin. Số lượng đèn pin có thể sạc cùng lúc là tùy ý vì bạn có thể tùy chỉnh độ dài trạm sạc.

Dưới đây là các mẫu đèn pin tương thích:

https://www.amazon.de/Taschenlampe-LED-Magnet-Aufladbar-Karrong/dp/B07TV9MSZR

https://www.amazon.de/Taschenlampe-Aufladbar-Karrong-Taschenlampen-Outdoor/dp/B07VCQ2NSH

https://www.amazon.de/REHKITTZ-Taschenlampe-Taschenlampen-Arbeitsleuchte-Flashlight/dp/B083XJHZZ3

https://www.amazon.de/Karrong-Taschenlampe-Aufladbar-Schwarzlicht-Ultraviolette/dp/B07NQNTVK2

https://de.aliexpress.com/item/1005002240963243.html

Thông tin bổ sung:

Chiều rộng của hộp kẹp: 32 mm

Chiều rộng của một trạm sạc: 45 mm

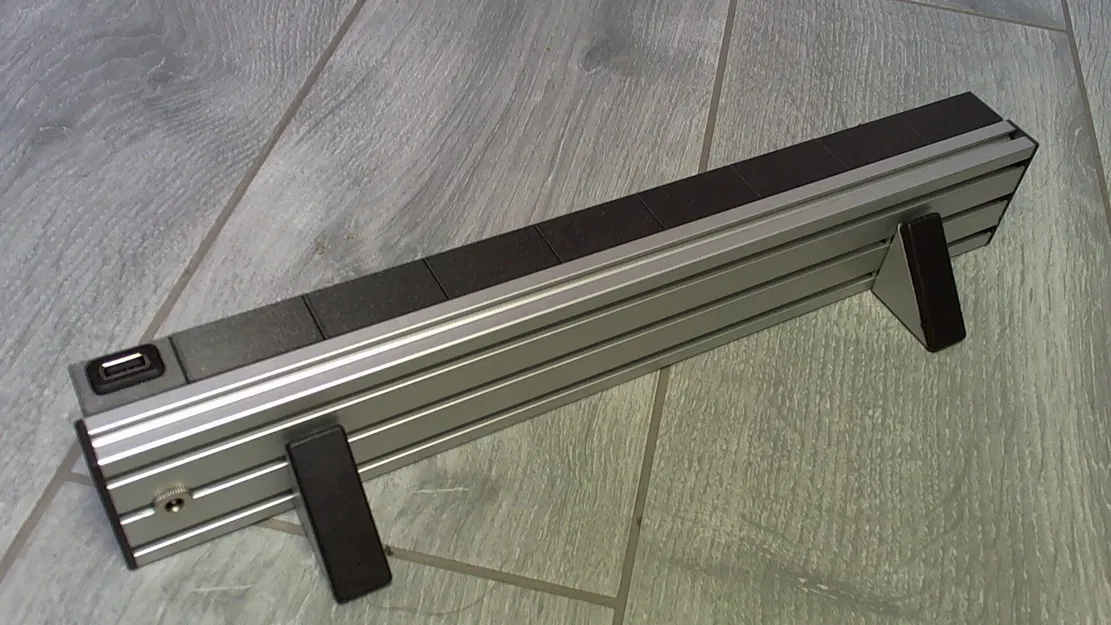

Hộp kẹp và khay sạc được bắt vít trực tiếp vào thanh nhôm định hình. Do đó, tổng chiều dài sẽ phụ thuộc vào số lượng hộp kẹp và khay sạc bạn sử dụng.

Cần 4 ốc vít và 4 đai ốc rãnh (slot nut) cho mỗi hộp kẹp và khay sạc.

Vật liệu cần chuẩn bị thêm:

• 1 x Thanh nhôm định hình 20x60 rãnh 5 I-type
• 2 x Nắp chụp đầu nhôm 60x20 màu đen rãnh 5 I-type
• Ốc vít đầu trụ, M3x10 (số lượng tùy thuộc vào số lượng hộp kẹp và khay sạc)
• Đai ốc trượt (Sliding blocks) rãnh 5 I-type M3 (số lượng tùy thuộc vào số lượng hộp kẹp và khay sạc)
• 2 x Bộ ke góc 20x40 ZN rãnh 5 I-type bao gồm vật liệu lắp đặt (ốc vít, đai ốc, chốt, v.v. Bạn cũng có thể in các ke góc này bằng máy in 3D)
• Dây rút (số lượng tương ứng với số lượng trạm sạc)

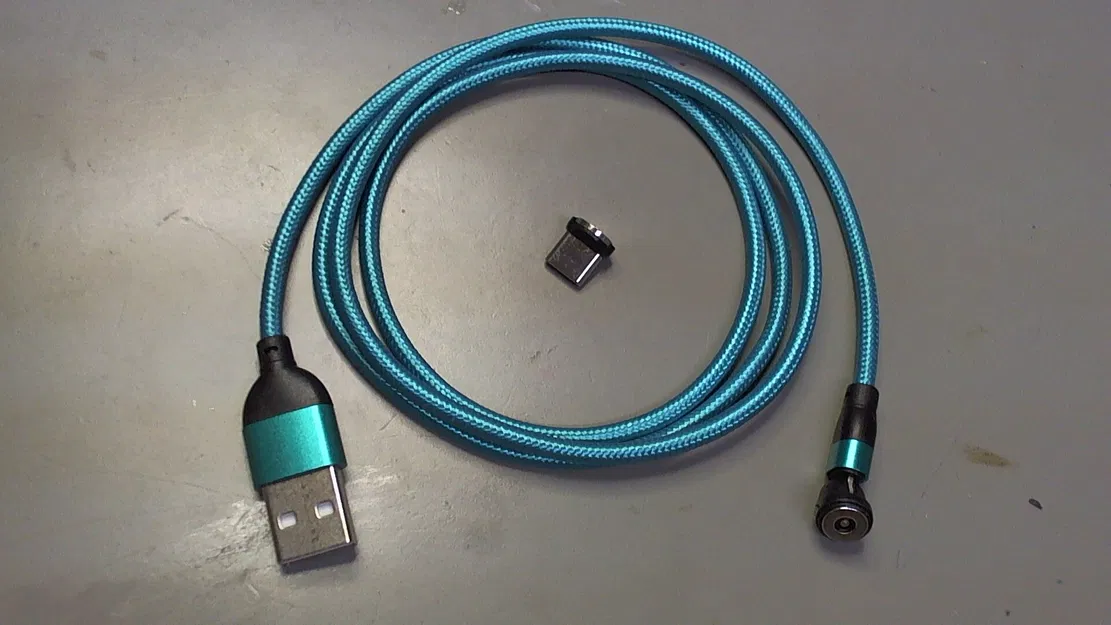

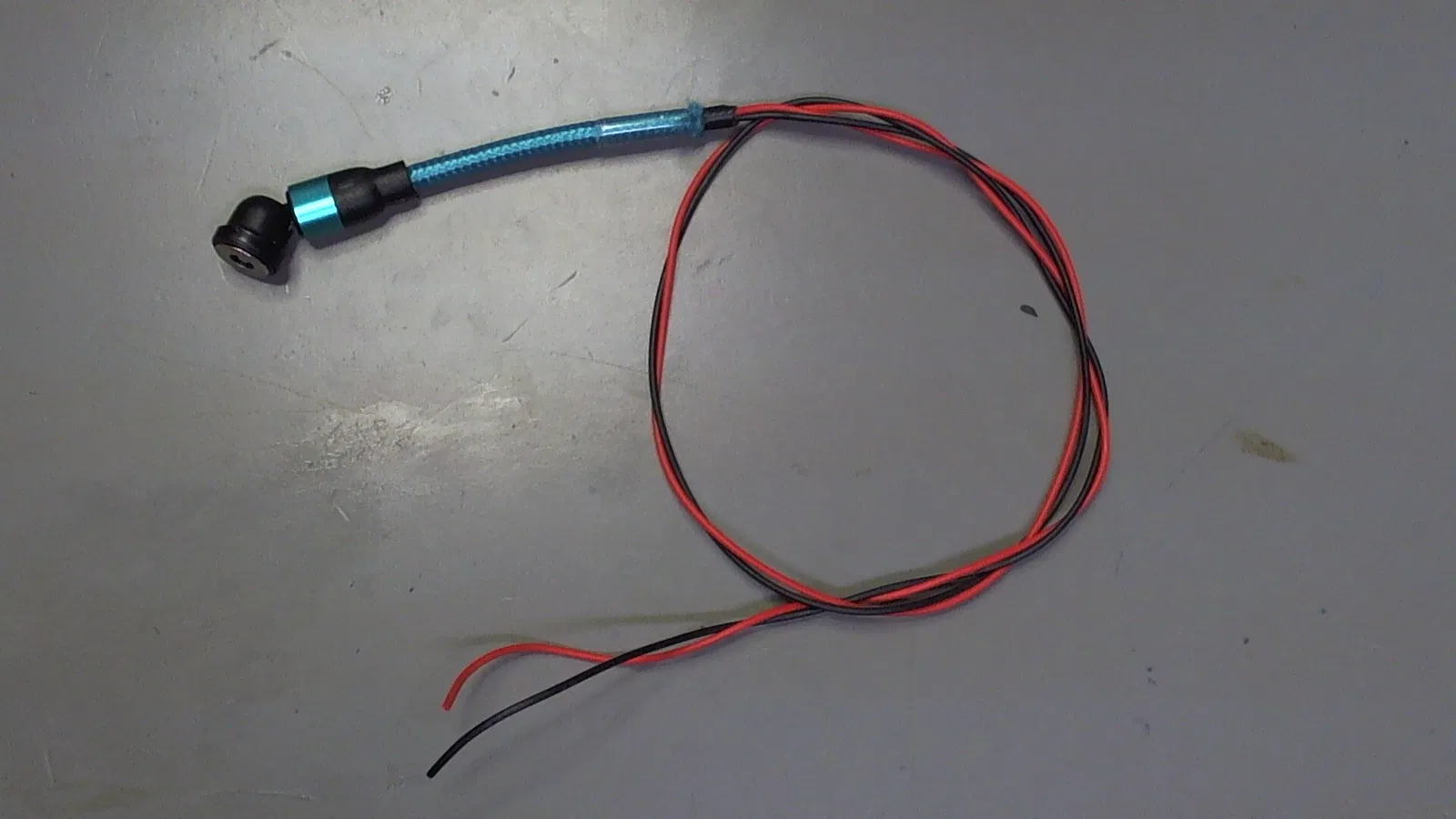

Cáp sạc có thể cắt ngắn (không cần mua loại quá dài):

https://www.amazon.de/Magnetisches-Ladekabel-AUFU-Drehbar-Smartphone/dp/B098QF3GRS

https://de.aliexpress.com/item/1005005853560270.html

https://de.aliexpress.com/item/1005006917790409.html

https://de.aliexpress.com/item/1005006838392350.html

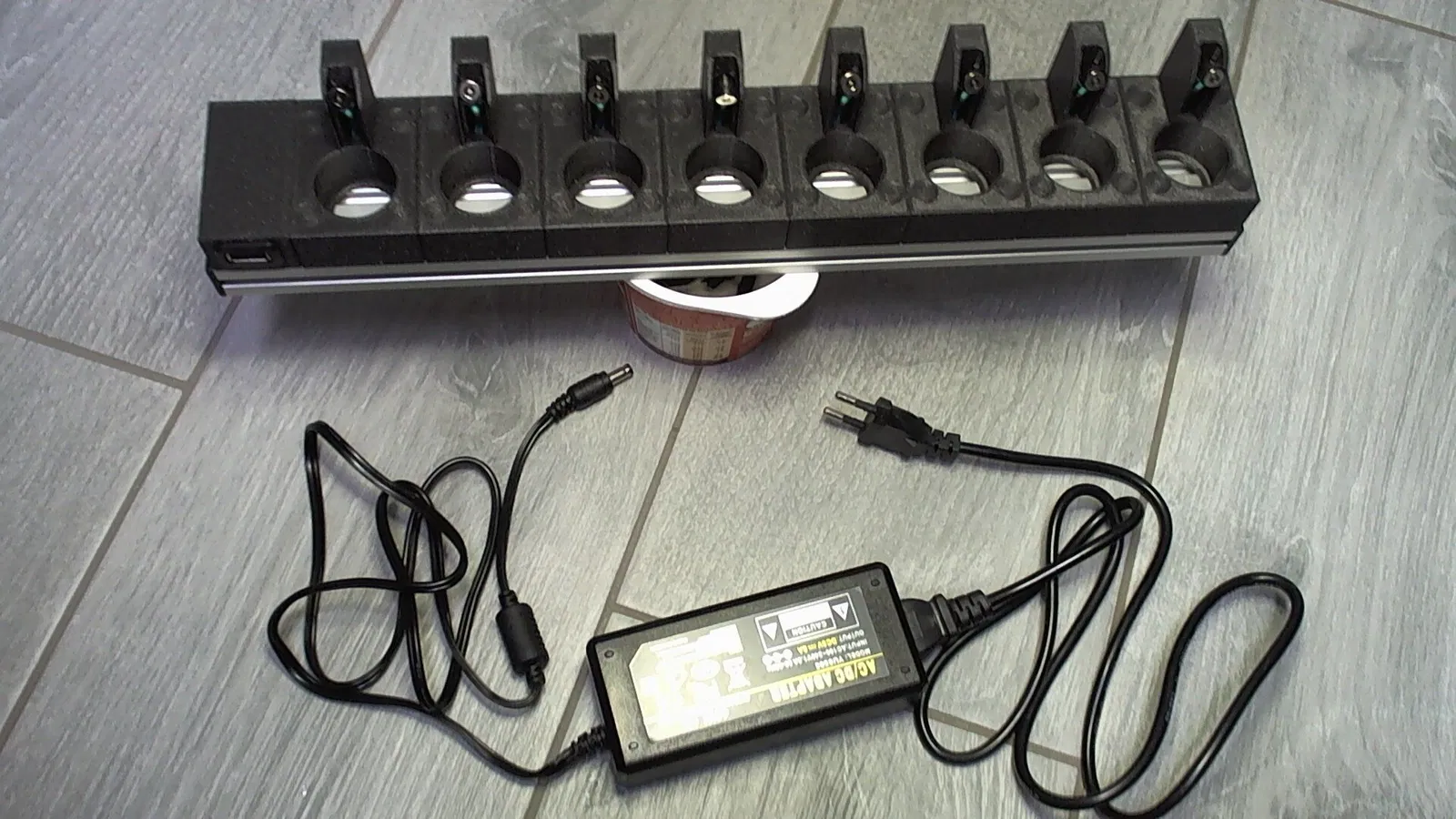

Bộ nguồn: 5V và đủ công suất cho tối đa số lượng đèn pin:

https://de.aliexpress.com/item/1005001295425913.html

Cổng USB:

https://www.ebay.de/itm/175892826304?_skw=usb+einbaubuchse

https://www.ebay.de/itm/286398562752?_skw=usb+einbaubuchse

Ổ cắm nguồn cho bộ đổi điện:

https://www.amazon.de/dp/B08NCZBJD4

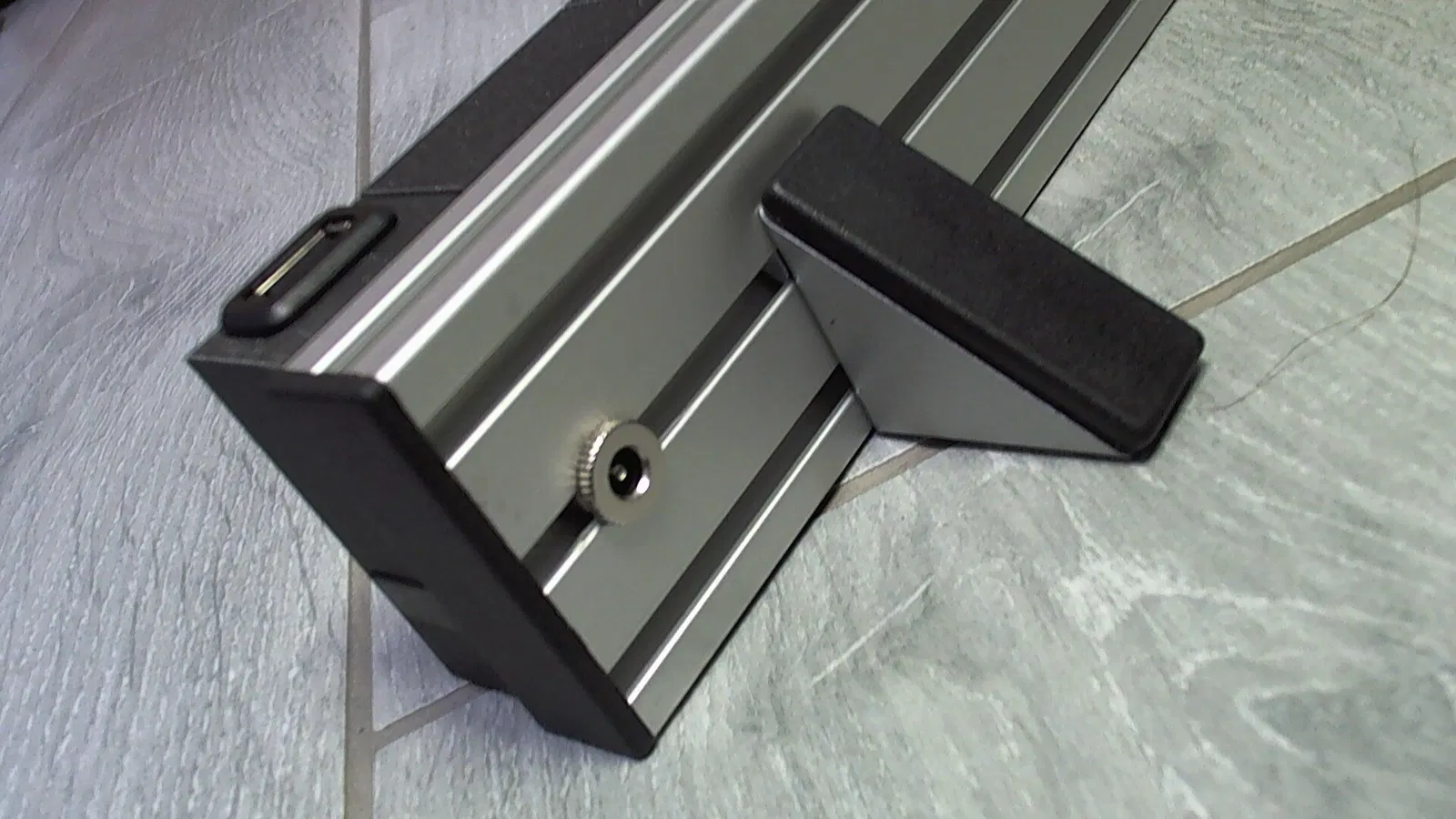

Khoan một lỗ đường kính 11.5 mm vào thanh nhôm. Ổ cắm được bắt vít và dán cố định.

Lắp ráp:

Vui lòng xem ảnh để biết hướng dẫn lắp ráp chi tiết.

Đèn pin:

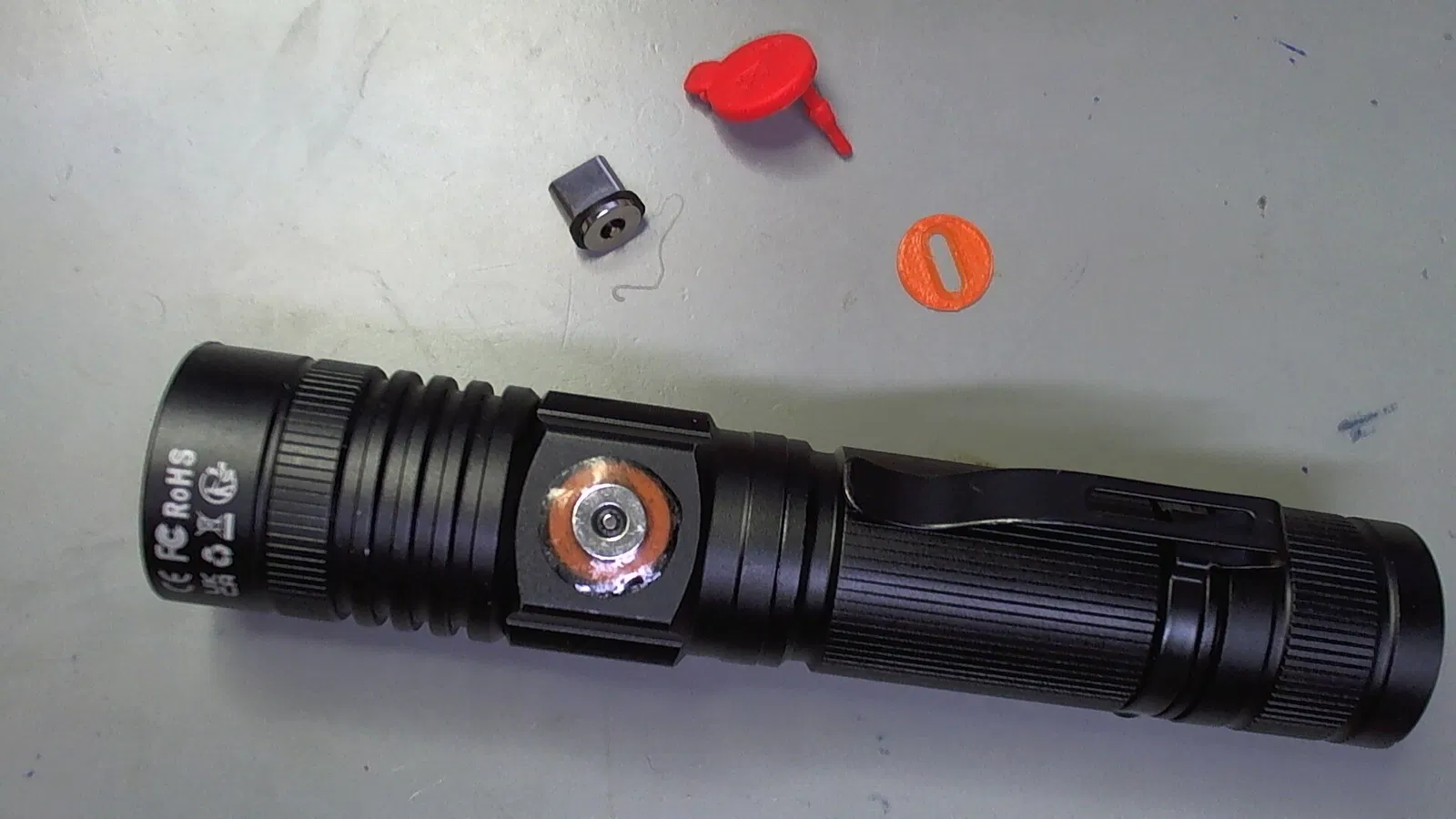

Xem ảnh. Gỡ bỏ nắp cao su. Sau đó đặt một mảnh giấy nhỏ lên ổ cắm USB (để ngăn keo chảy vào bên trong đèn). Cắm đầu nối USB vào đèn và cố định bằng nhựa epoxy hoặc loại keo như UHU Plus Schnellfest.

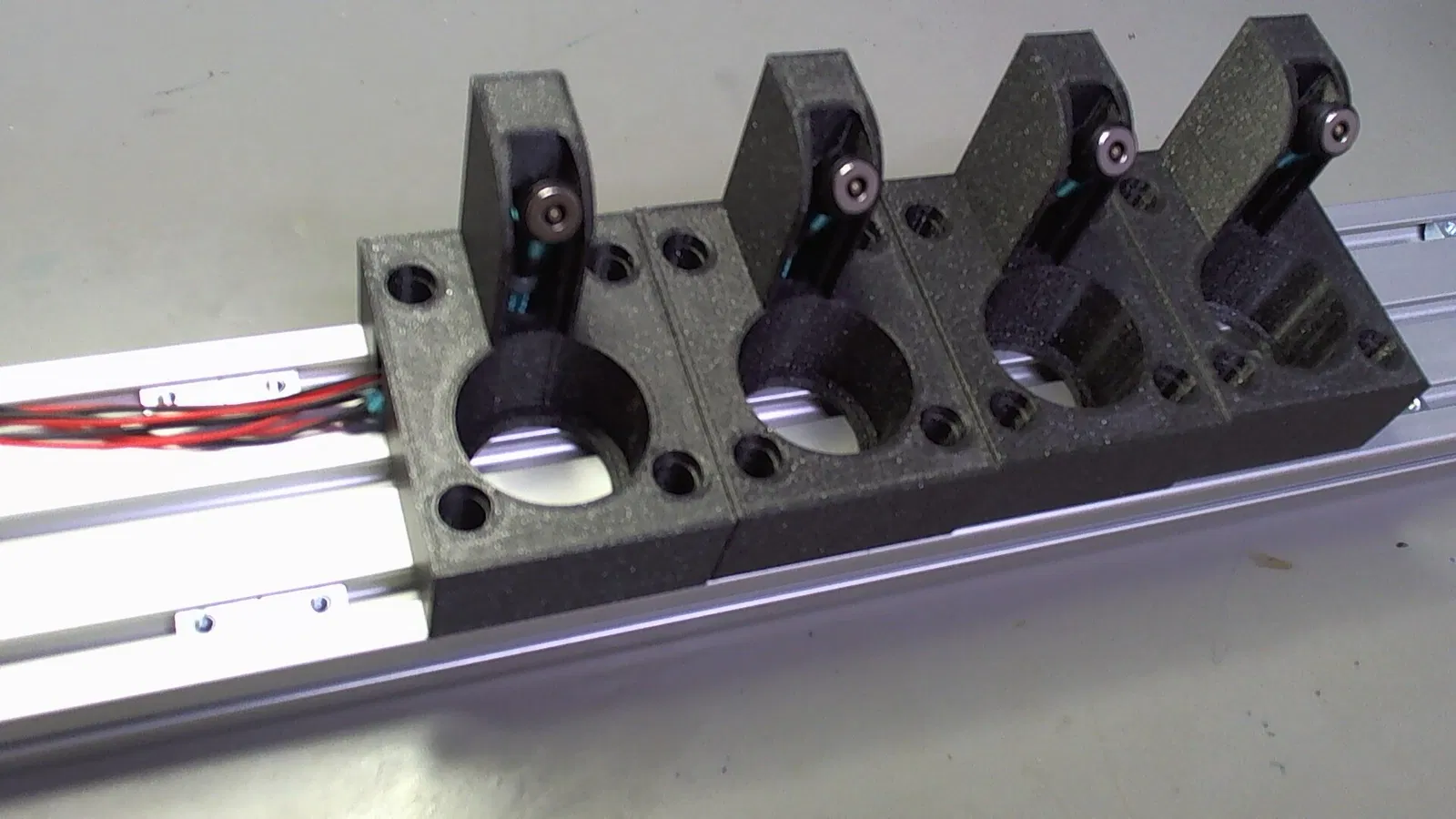

Khay sạc:

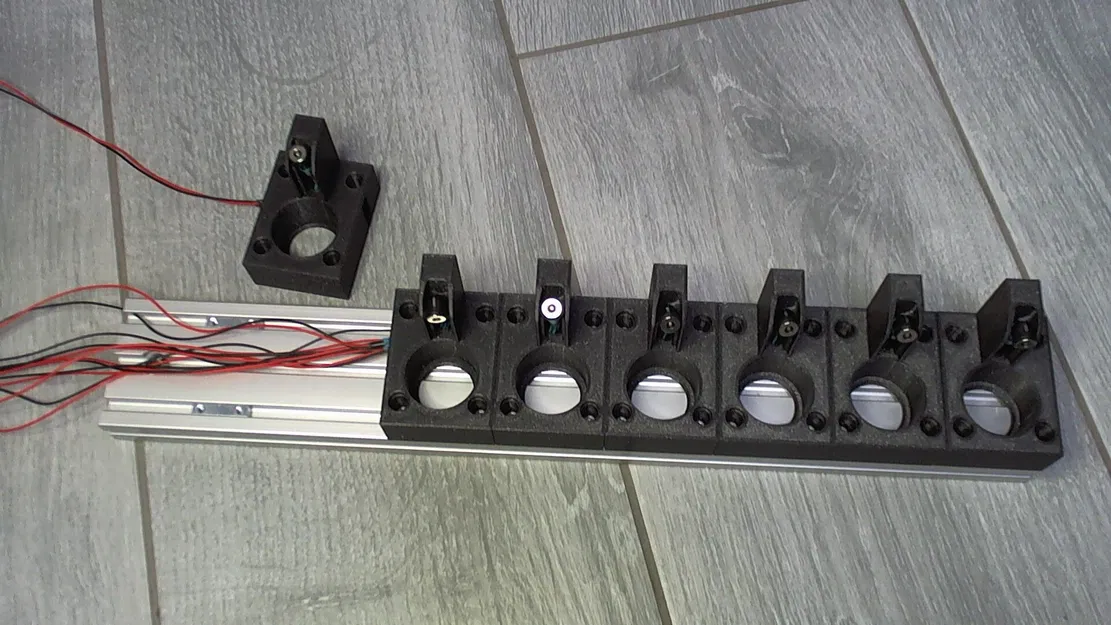

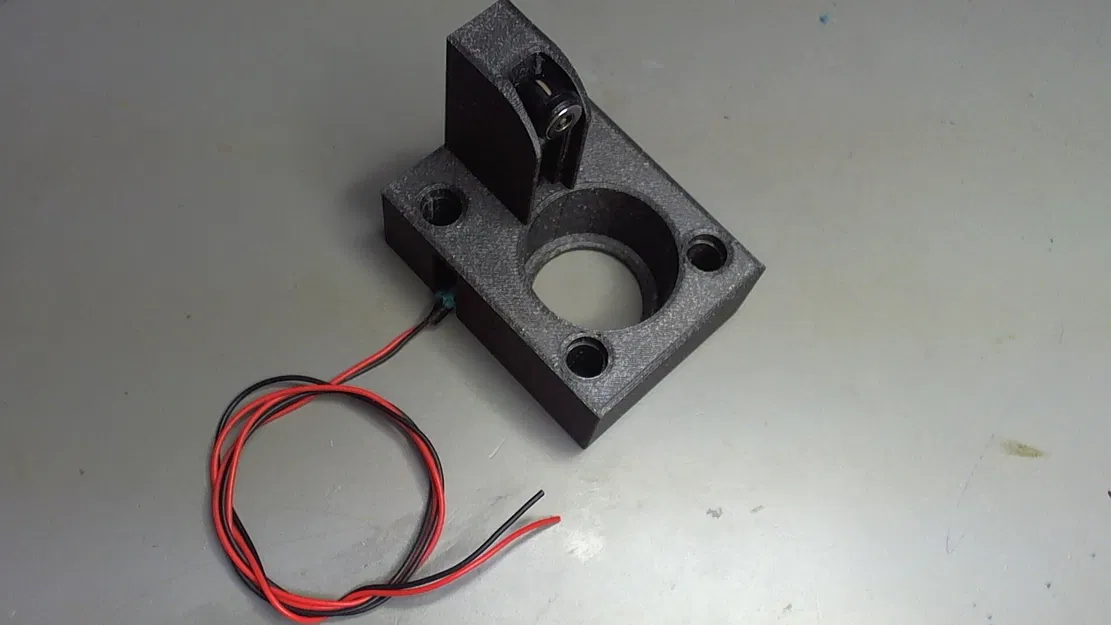

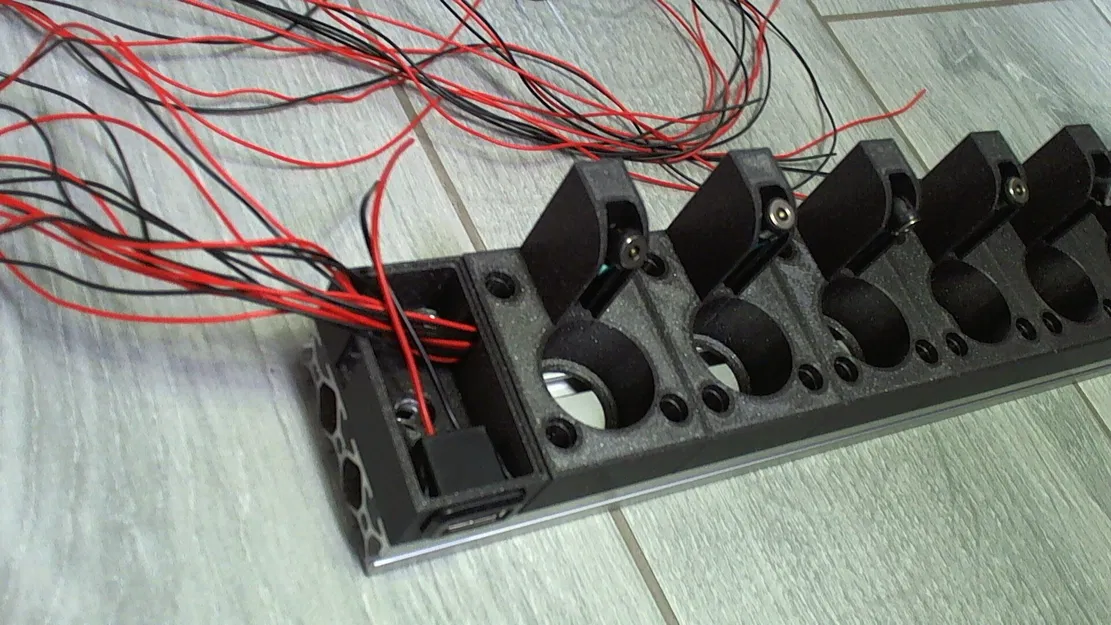

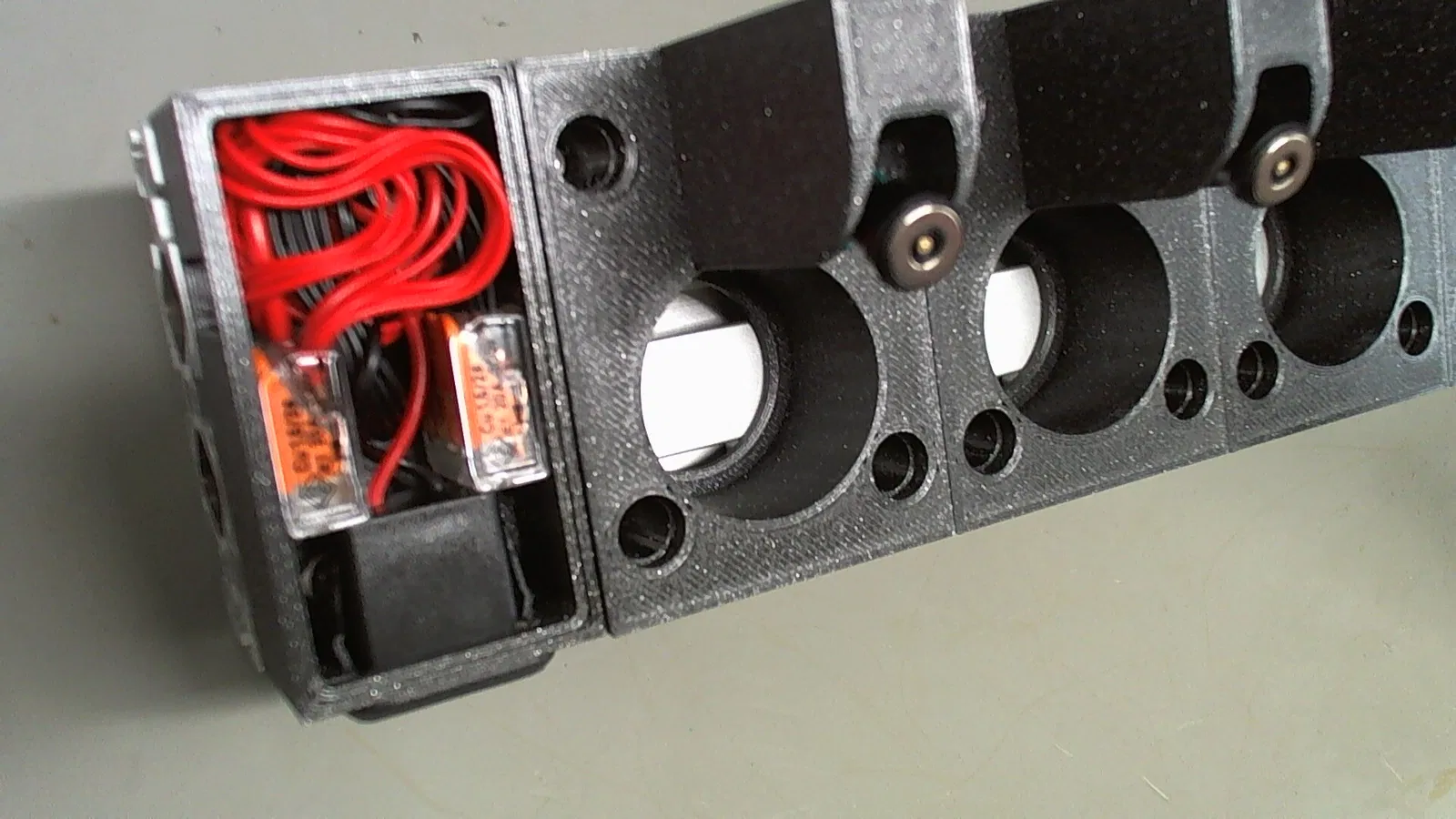

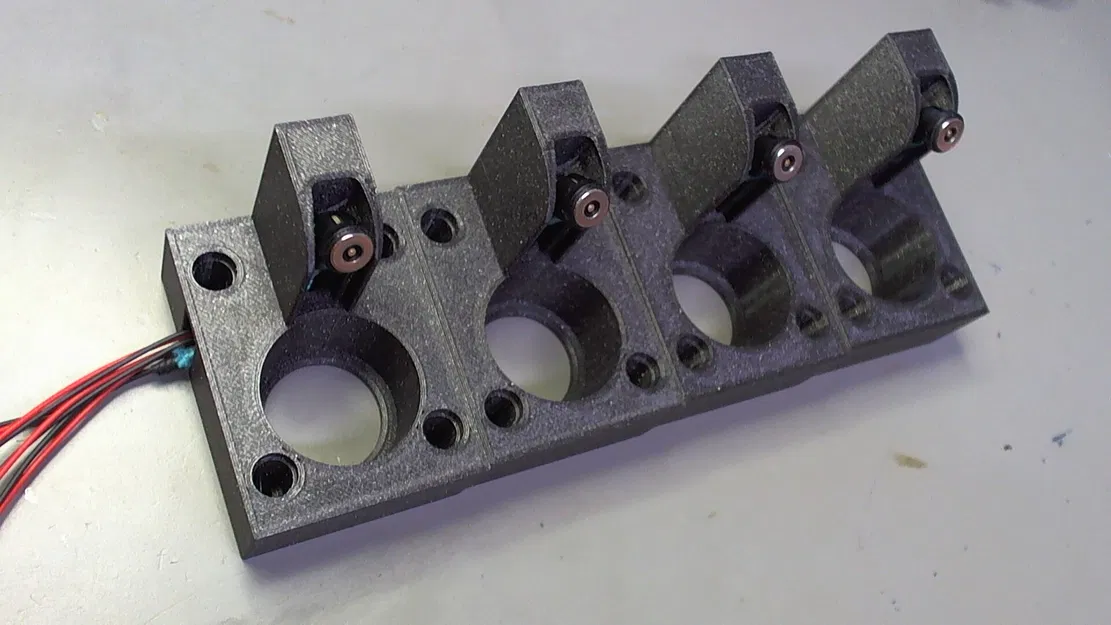

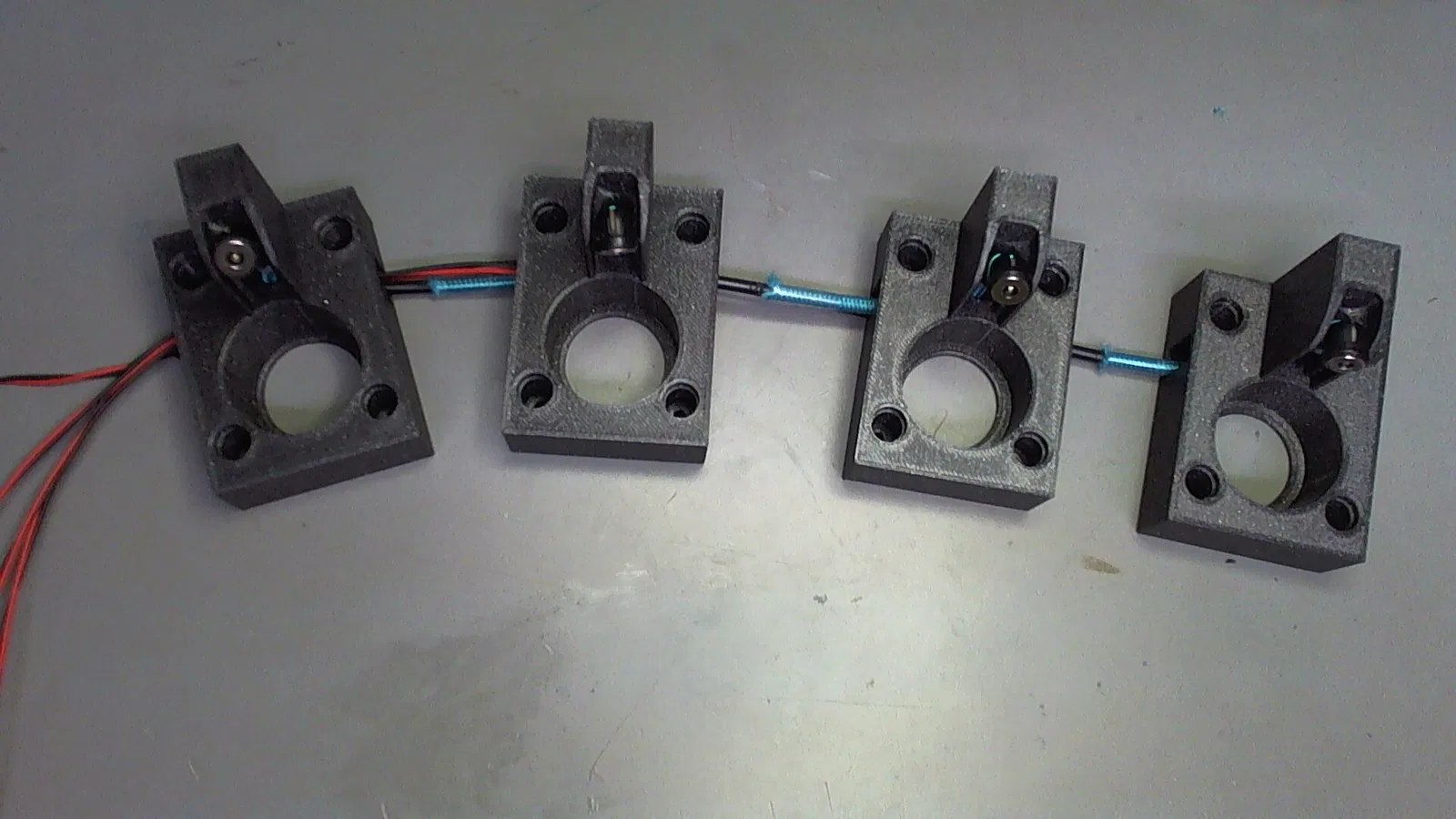

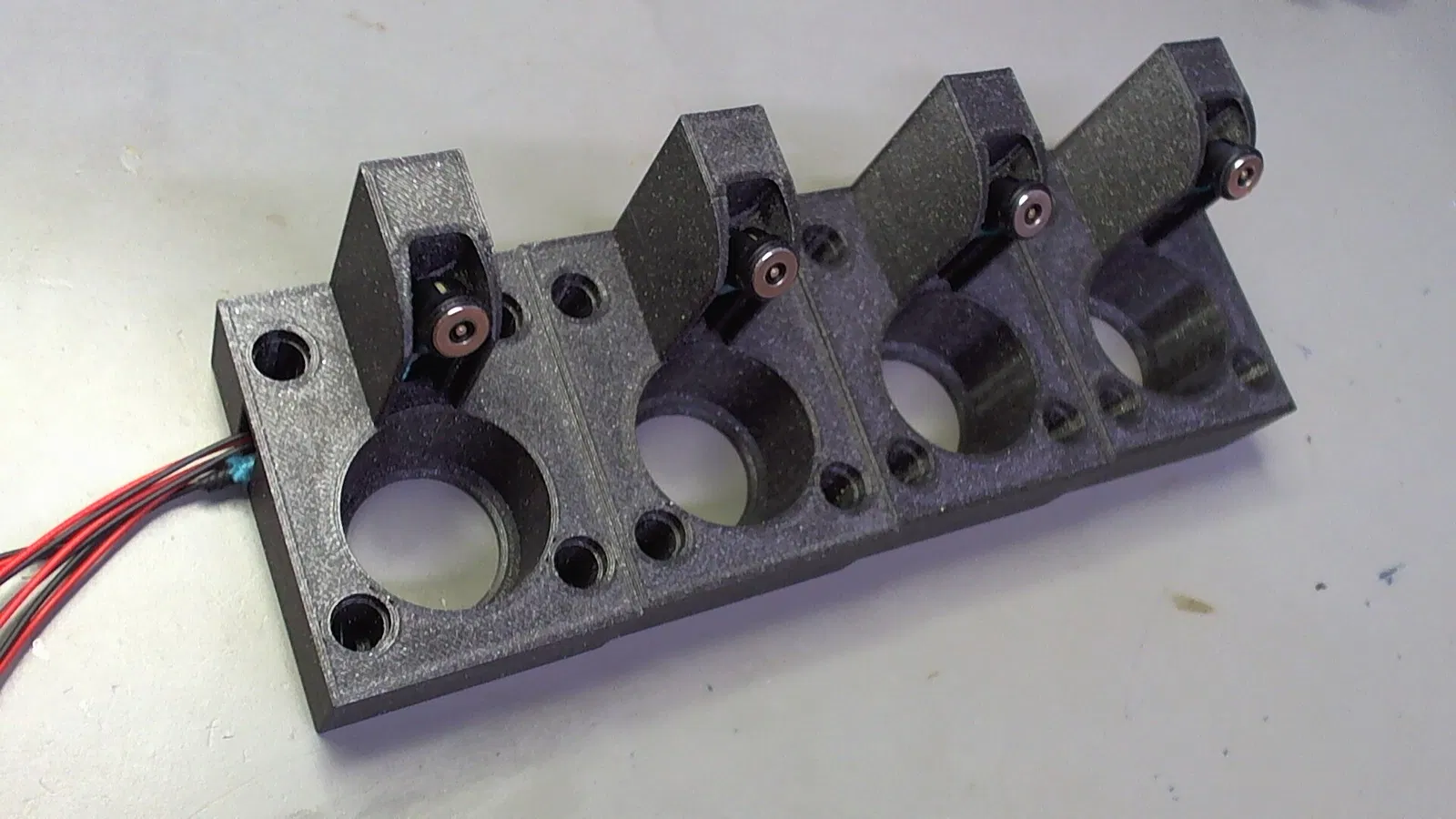

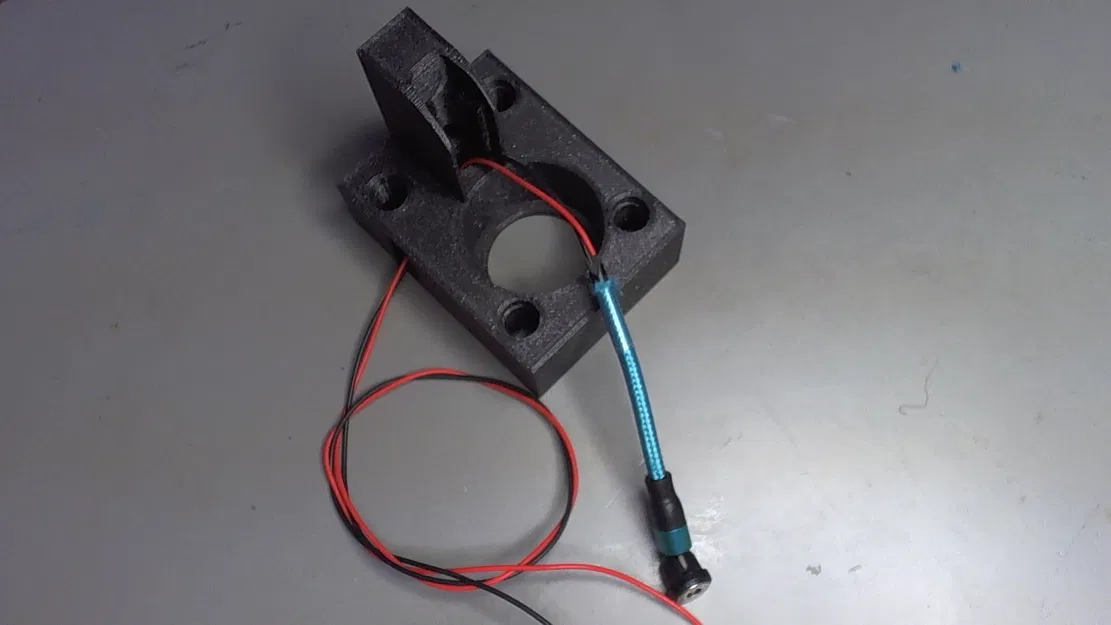

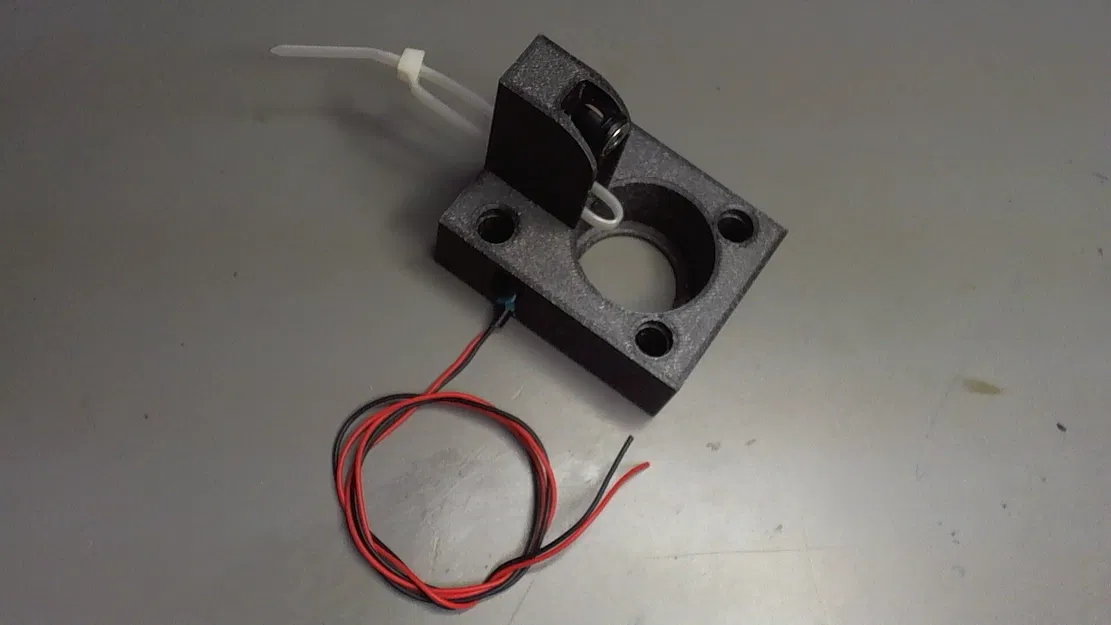

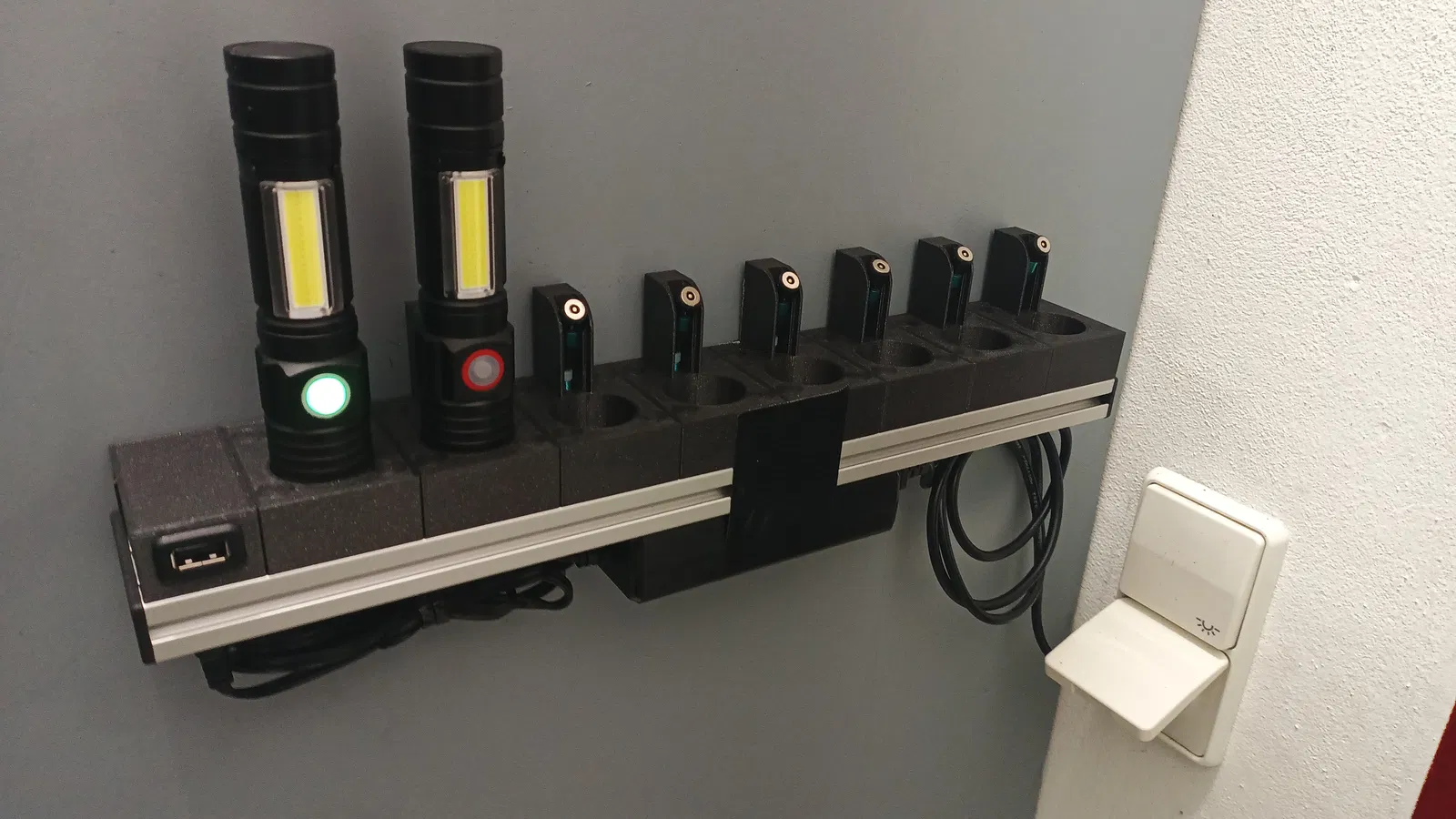

Các khay sạc cần được chuẩn bị sẵn với cáp sạc và dây rút. Bắt đầu bắt vít khay sạc đầu tiên vào thanh nhôm. Đối với các khay tiếp theo, luồn cáp từ các khay trước đó qua. Sau đó căn chỉnh khay trên thanh nhôm và siết chặt. Lặp lại quy trình cho đến khi lắp được hộp kẹp. Bước tiếp theo là bắt vít và dán ổ cắm nguồn, đồng thời lắp cổng USB vào hộp kẹp. Trong hộp kẹp, nối tất cả cực dương và cực âm của các dây dẫn lại với nhau. Cuối cùng, dán nắp bên và nắp hộp kẹp lại. Bạn có thể sử dụng ke góc kim loại tiêu chuẩn hoặc in ke góc bằng máy in 3D để treo lên tường.
