Tay cầm và giá treo cáp sạc xe điện (EV Cable handle and stand)

Sạc xe điện (EV) tại nhà rất tiện, nhưng việc phải cầm nắm và xoay xở với sợi cáp lấm lem bùn đất thì thật phiền phức.

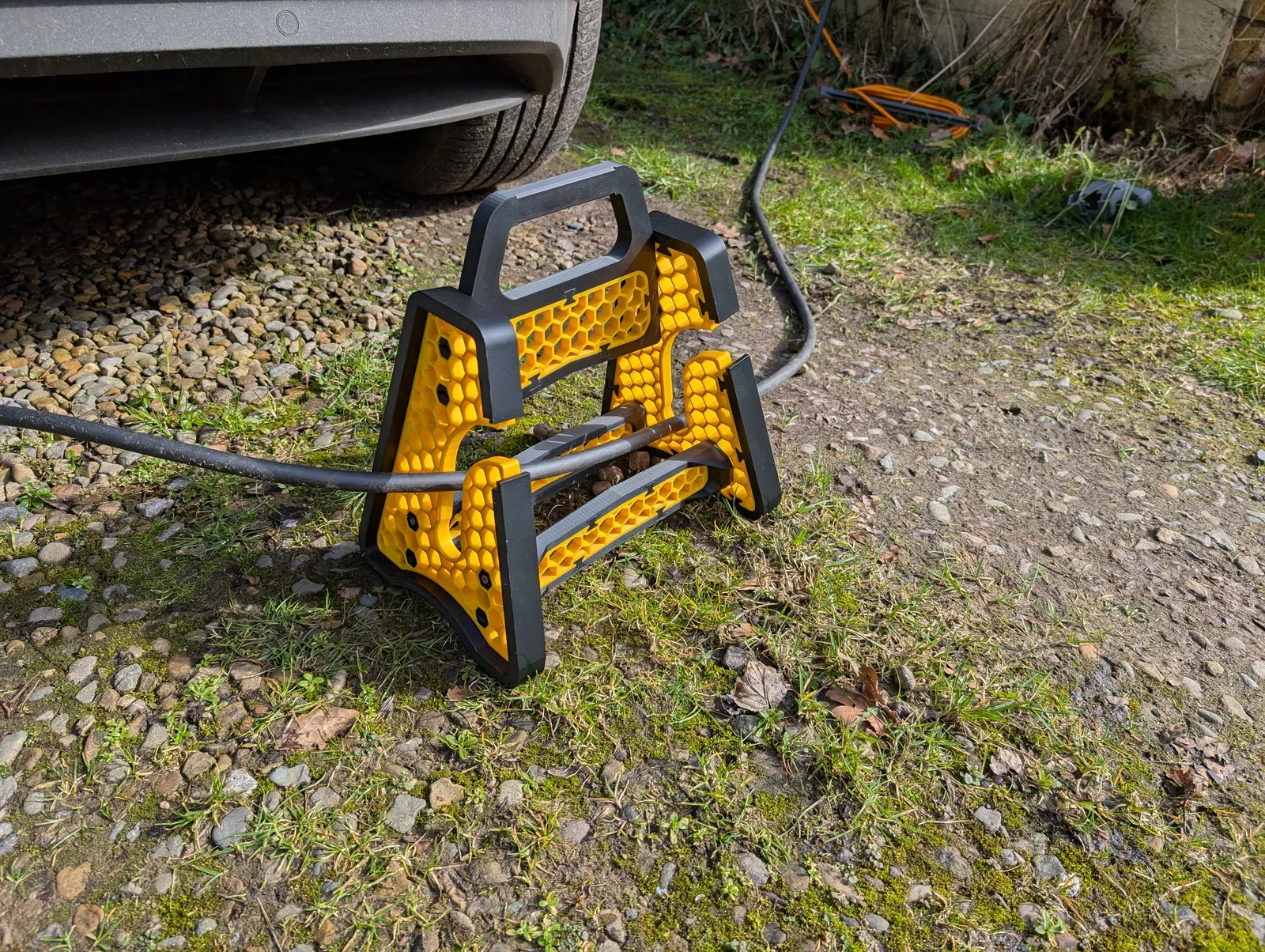

Thiết bị này bao gồm tay cầm và giá đỡ giúp bạn luồn cáp EV qua, đồng thời có phần tay nắm ở phía trên, tránh xa bùn đất. Tay cầm cũng được thiết kế đủ lớn để bạn có thể treo lên móc gắn tường, giúp cất giữ cáp cố định tại chỗ.

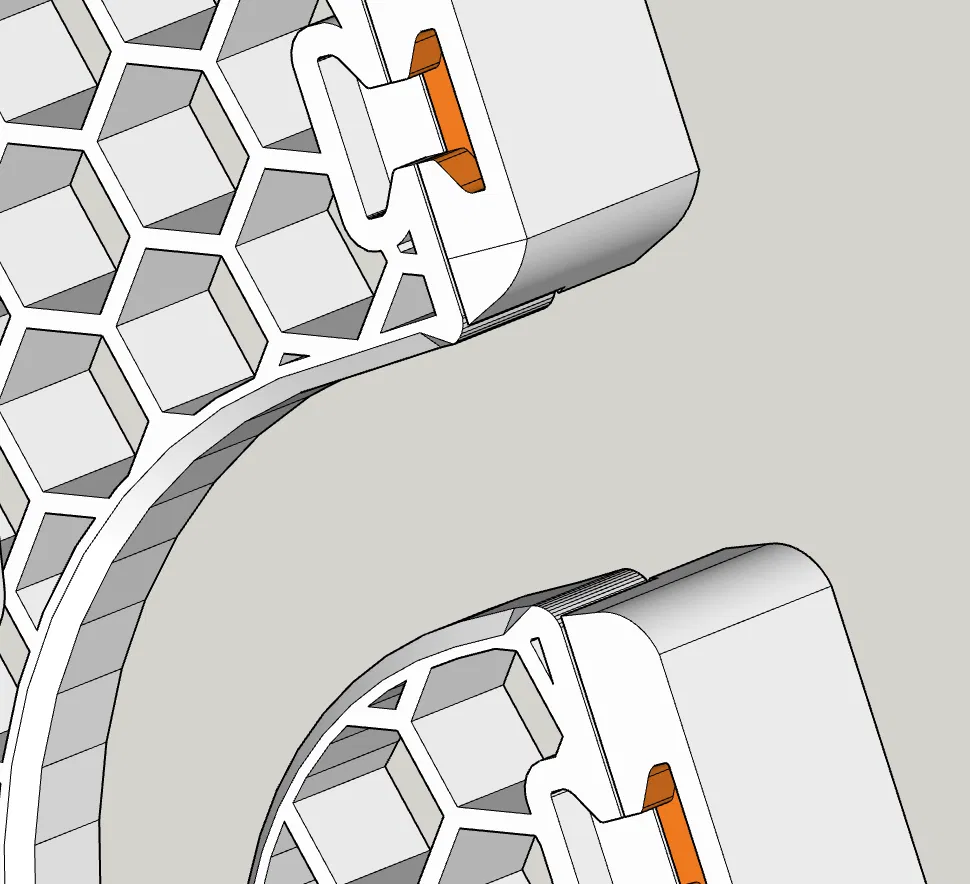

Phần khớp nối đuôi én (Dovetails) - các khớp này được thiết kế cực kỳ khít, cách dễ nhất là dùng một cái kẹp nhỏ để ép chúng vào vị trí, một khi đã vào khớp thì chắc chắn không bị bung ra.

In ấn: Cần dùng support (hỗ trợ) ở các chốt khe cắm trên đầu tay cầm và các thanh giằng. Phần bên trái và tấm lưới bên trái được tạo ra bằng cách lật ngược các bộ phận bên phải trong phần mềm slicer.

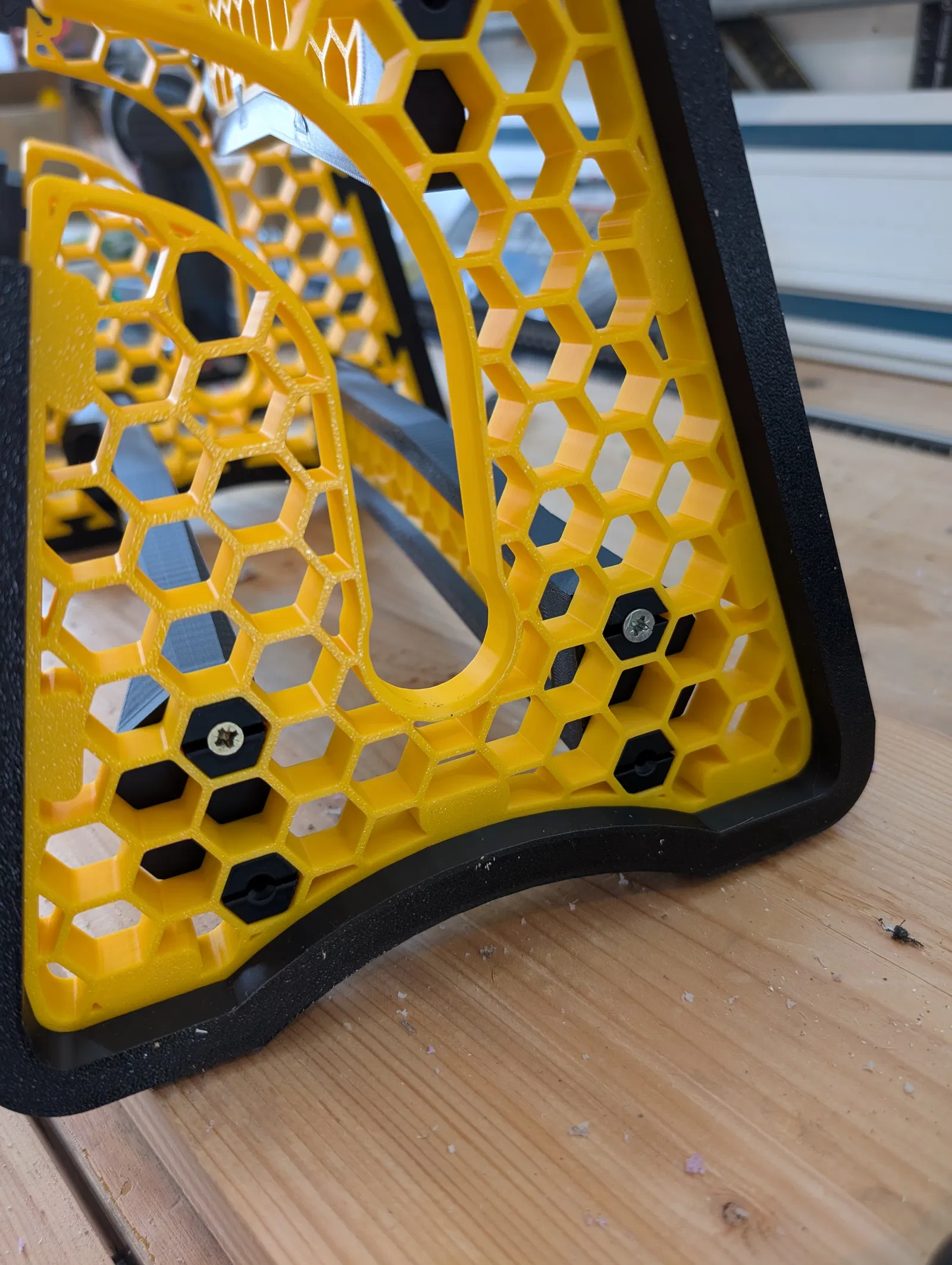

Lắp ráp: Các chốt trên thanh giằng có một lỗ nhỏ ở giữa thân, mục đích là để vặn vít gỗ cỡ 20-25mm vào (xem hình), giúp cố định chốt và tạo độ chắc chắn cho khung sau khi lắp.

1. Ghép nối đuôi én vào tấm bên và tấm lưới bên, dùng kẹp để ép chặt cho bằng phẳng.
2. Ghép nối đuôi én vào các thanh giằng và tay cầm.
3. Đặt một bên của khung lên bề mặt phẳng với các khớp đuôi én hướng lên trên.

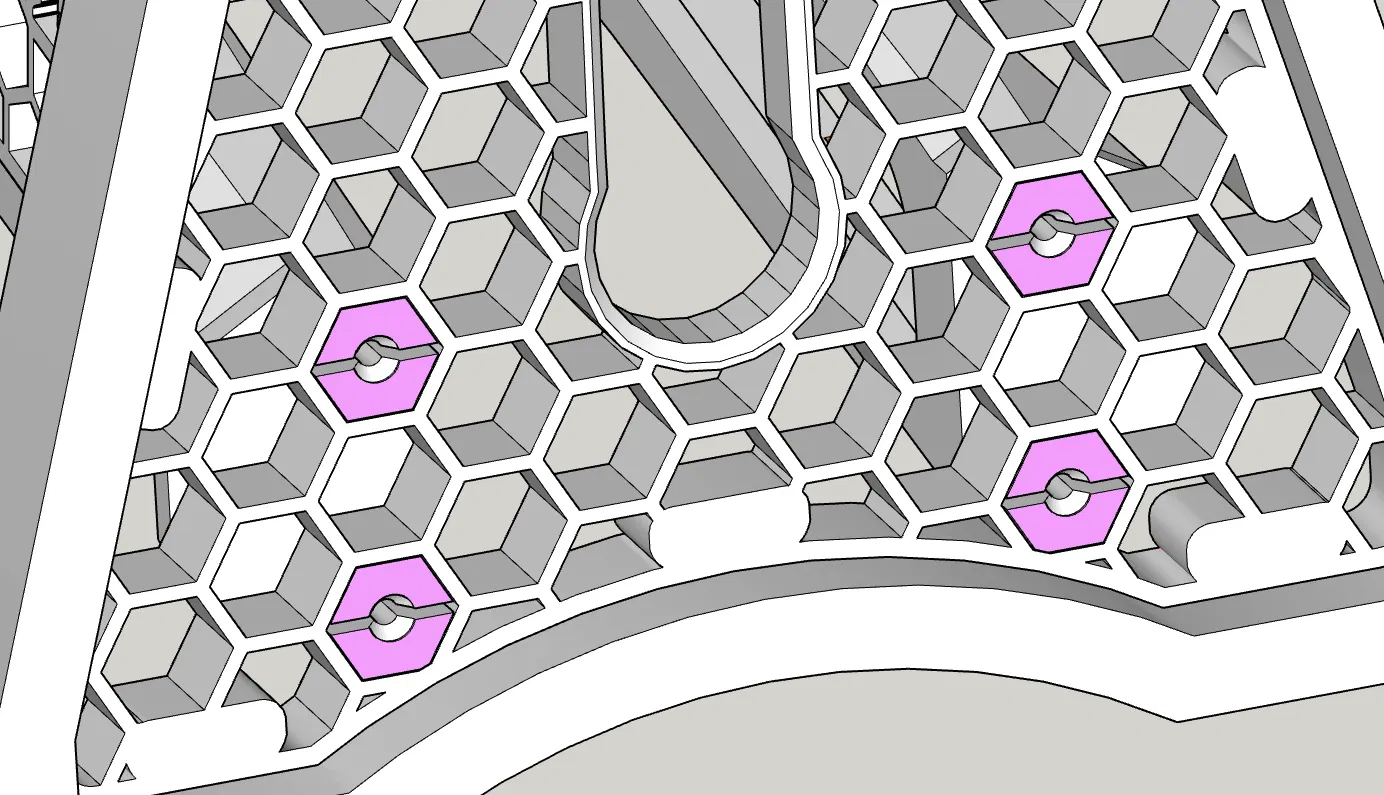

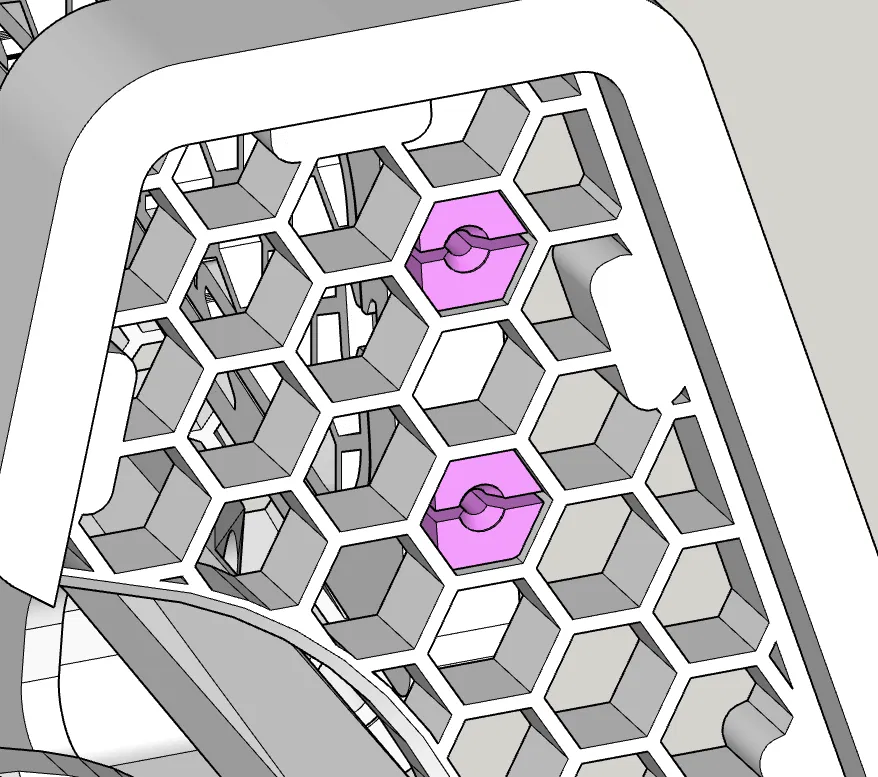

4. Cắm hai thanh giằng vào nửa dưới - xem sơ đồ với các phần màu hồng để hỗ trợ việc lắp đặt.
5. Cắm tay cầm vào - đặt ở vị trí cao trên tấm bên nhưng lệch ra xa phía khe hở.
6. Lặp lại tương tự cho bên còn lại.
7. Vặn nhẹ vít gỗ vào các chốt thanh giằng, không cần vặn quá sâu, chỉ cần vừa đủ để tạo lực ép nhẹ. Tôi đã dùng vít gỗ M3 dài 25mm cho bước này. Riêng phần tay cầm thì không cần dùng vít.
