Bao súng tùy chỉnh cho đường ray Picatinny và HK USP

Một thiết kế thử nghiệm cho bao súng.

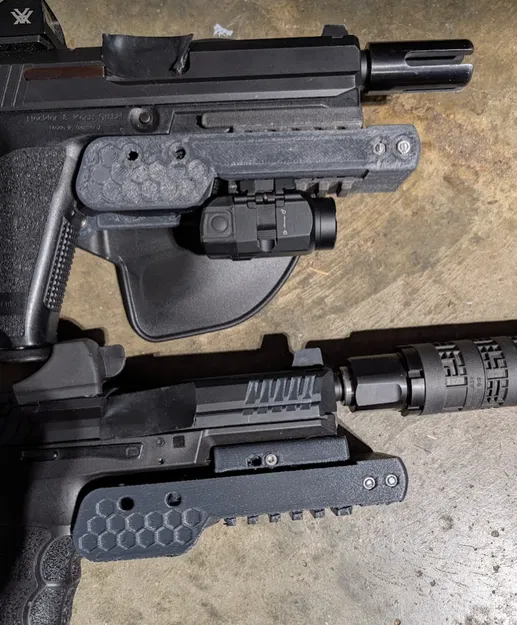

Dành cho đường ray HK USP: (HKUSPRail) Bạn in hai cái rail adapter, nhưng nhớ lật ngược (mirror) một cái trong Prusa Slicer (hoặc phần mềm bạn đang dùng). Rail adapter này vừa với đường ray độc quyền trên các dòng súng USP đời cũ, giúp tạo ra đường ray chuẩn hiện đại để gắn phụ kiện. Sử dụng ốc vít 3mm x 8mm để kẹp chặt lại với nhau.

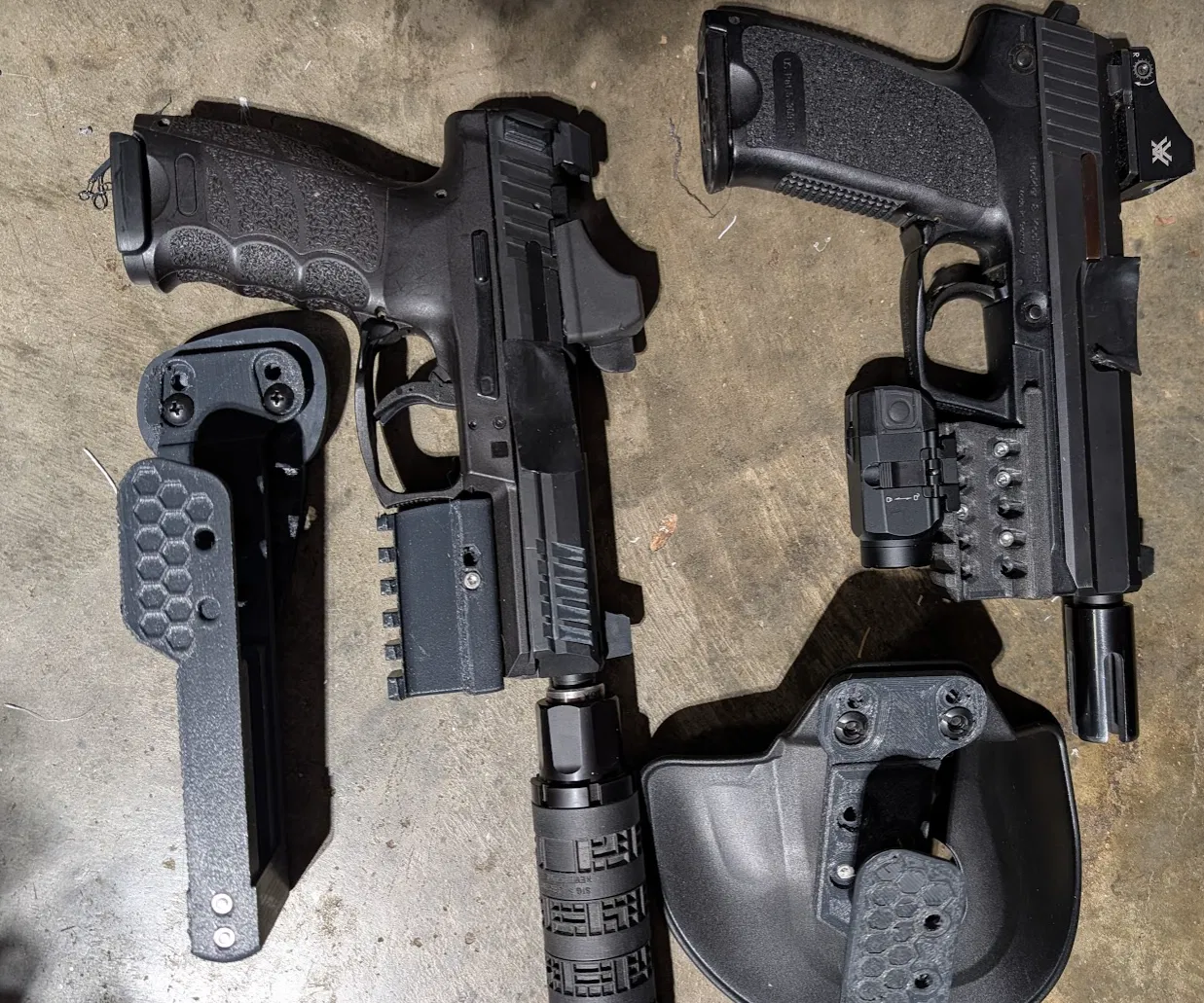

Dành cho đường ray Picatinny: (Pic2PicRail) Rail adapter có hai lỗ khớp tốt với các mẫu súng đã thử nghiệm. Hãy chọn lỗ phù hợp. Trên một khẩu súng có đường ray hơi khác chuẩn, mình đã dùng súng nhiệt làm mềm adapter để trượt vào cho vừa. Với đường ray tiêu chuẩn, nó sẽ khít chặt. Ốc vít được dùng để chống trượt.

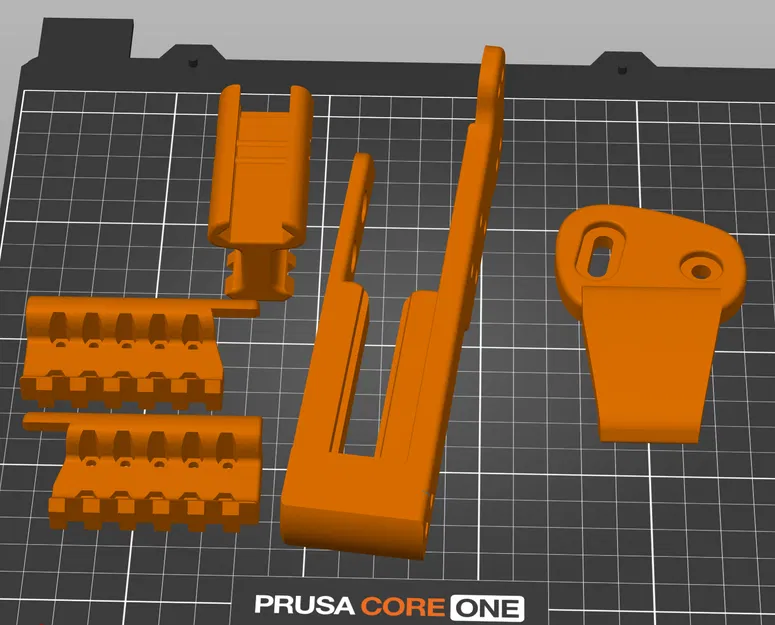

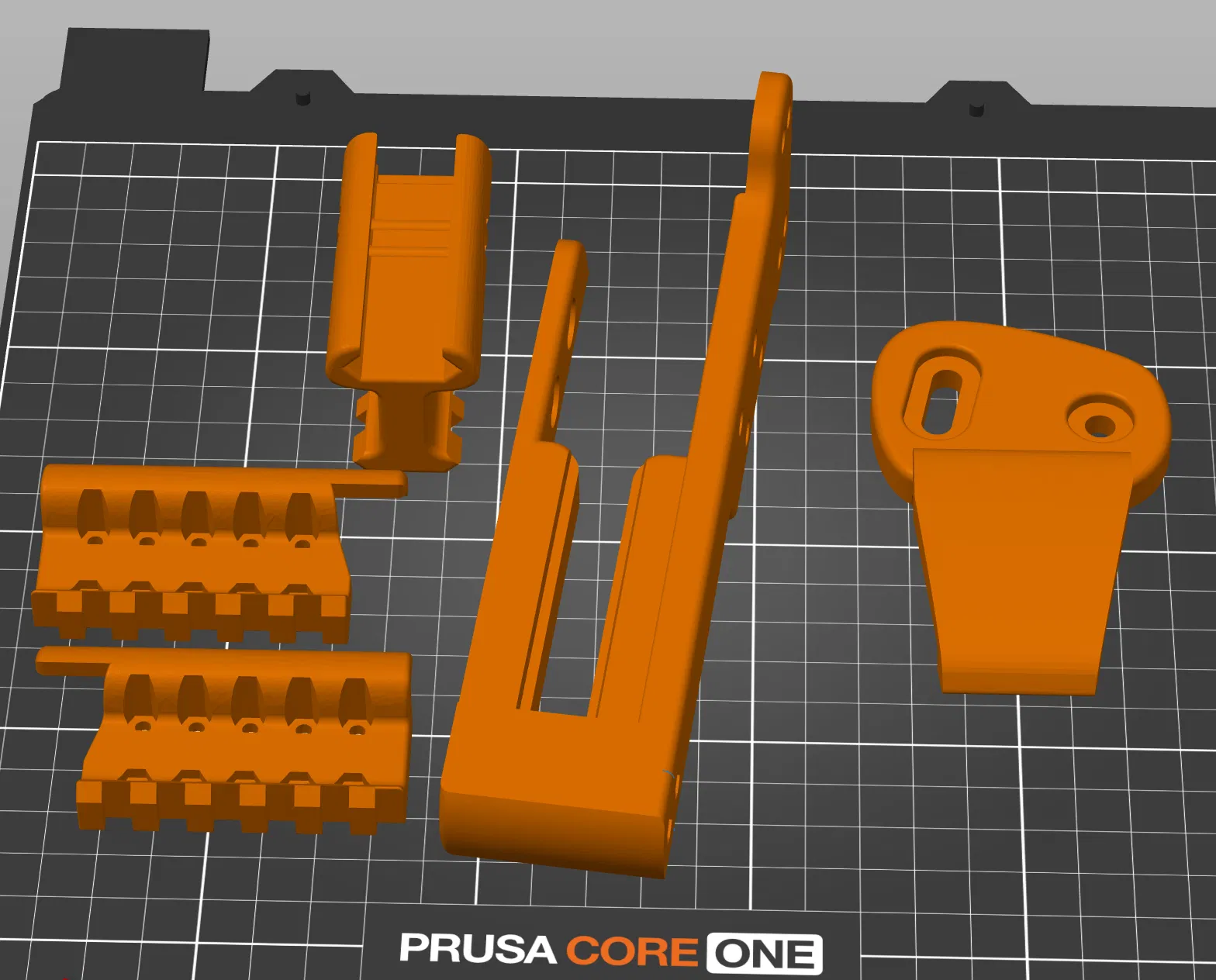

Các lỗ phía trên bao súng tương thích với các loại lẫy cài (paddle) của Safariland và các loại khác với khoảng cách 32mm. Mình rất thích dùng lẫy cài của họ, nhưng cũng đã đính kèm thêm kẹp thắt lưng (belt clip). Kích thước được thiết kế để dùng chung với T-nut và ốc vít tiêu chuẩn cho bao súng. Qua thực nghiệm, mình thấy in theo hướng đặt trên bàn in như trong hình là tốt nhất vì các đường layer sẽ chịu lực tối ưu.

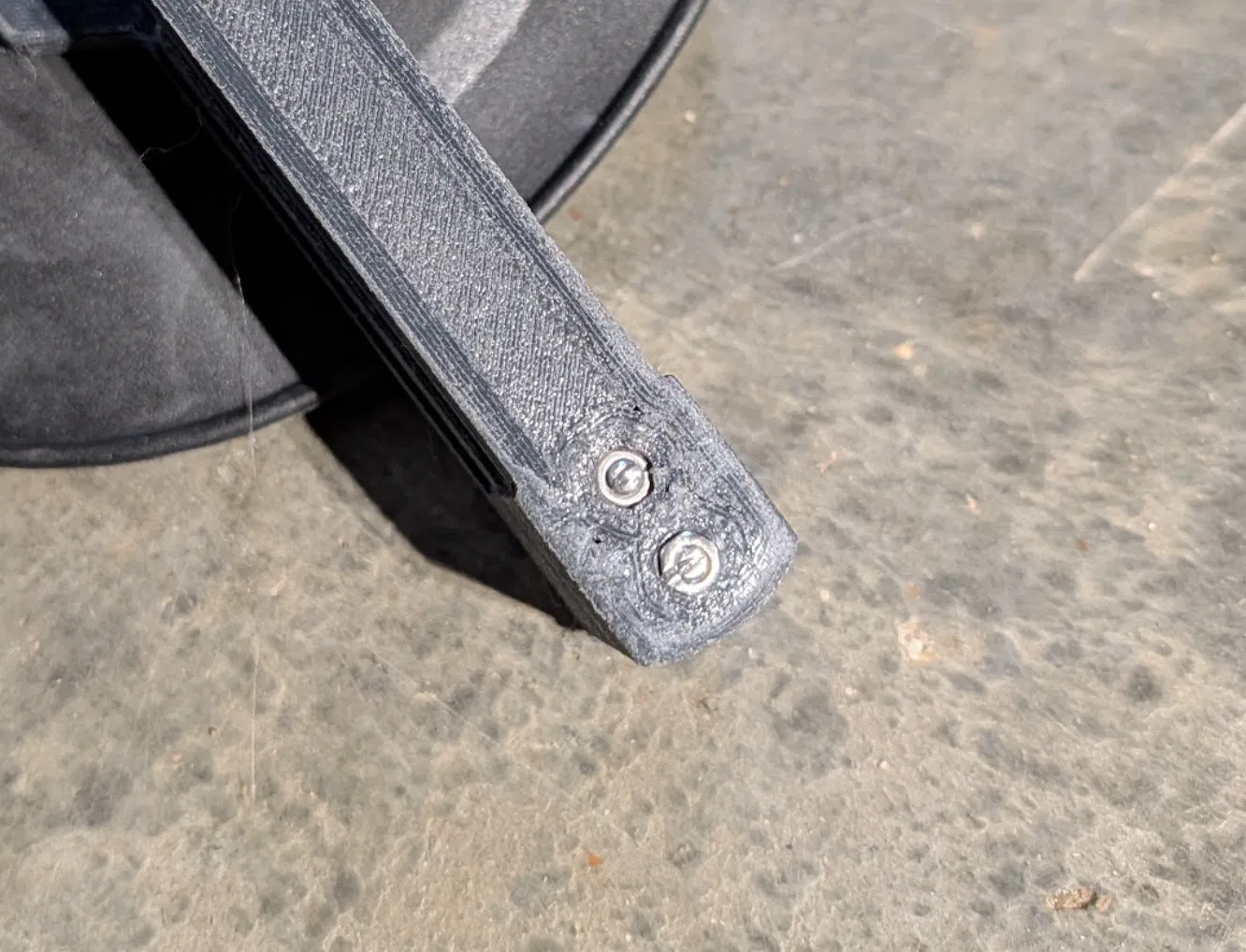

Bao súng CẦN dùng hai ốc máy 3mm x 40mm cùng đai ốc ở các lỗ chịu lực cao.

Mình đã dùng cả PCTG và PCTG-CF cho rail adapter, nhưng với phần bao súng thì mình thích PCTG hơn. Độ dẻo (không có sợi carbon) của PCTG giúp ích khá nhiều. Nên in 100% lấp đầy (fill) với ít nhất 8 lớp vỏ (walls).

Lưu ý: Thiết kế này phù hợp với nhu cầu của mình. Mình vẫn chưa tìm ra cơ chế khóa súng (retention) ưng ý, hiện tại dùng dây đai dán "hook and loop" thấy khá ổn. Sản phẩm phù hợp để kiểm tra và dùng ở trường bắn, rất tiện khi cần gắn thêm phụ kiện nòng súng mà bao súng thông thường không làm được, ví dụ như ống giảm thanh. Kết quả có thể khác nhau tùy súng của bạn. Hãy tự cân nhắc khi sử dụng.
