Vỏ case Mini PC 2.9L siêu nhỏ gọn cho m-ATX / ITX - Tùy biến linh hoạt

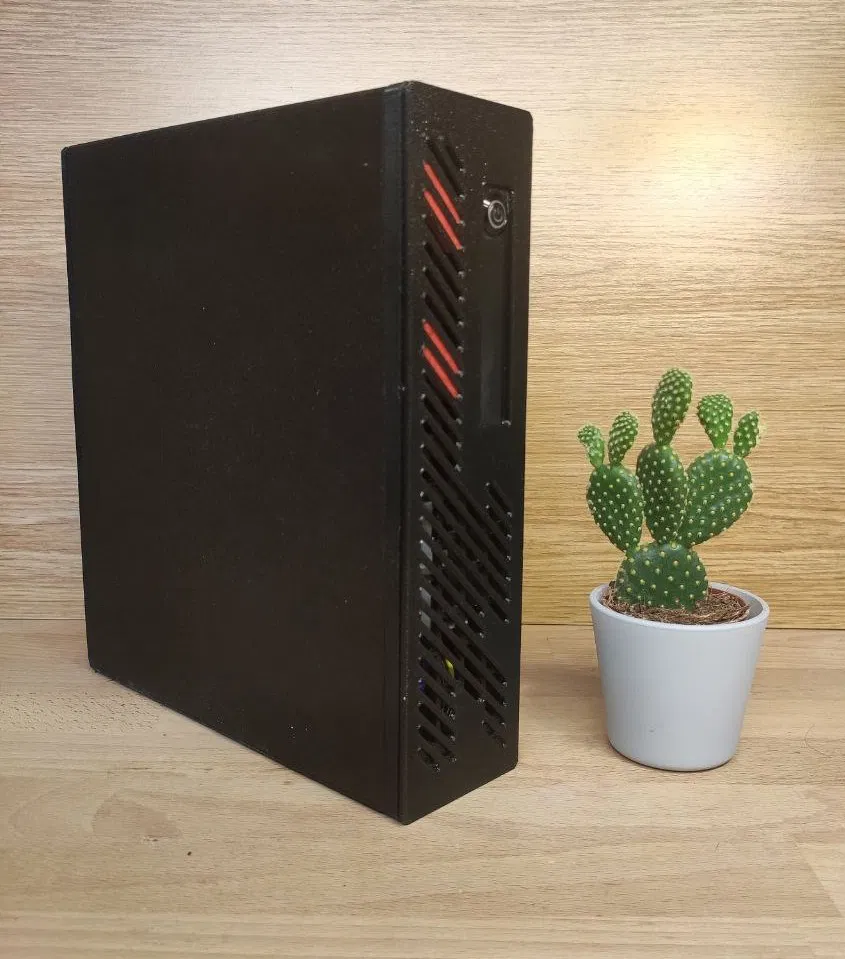

Tổng quan về vỏ case

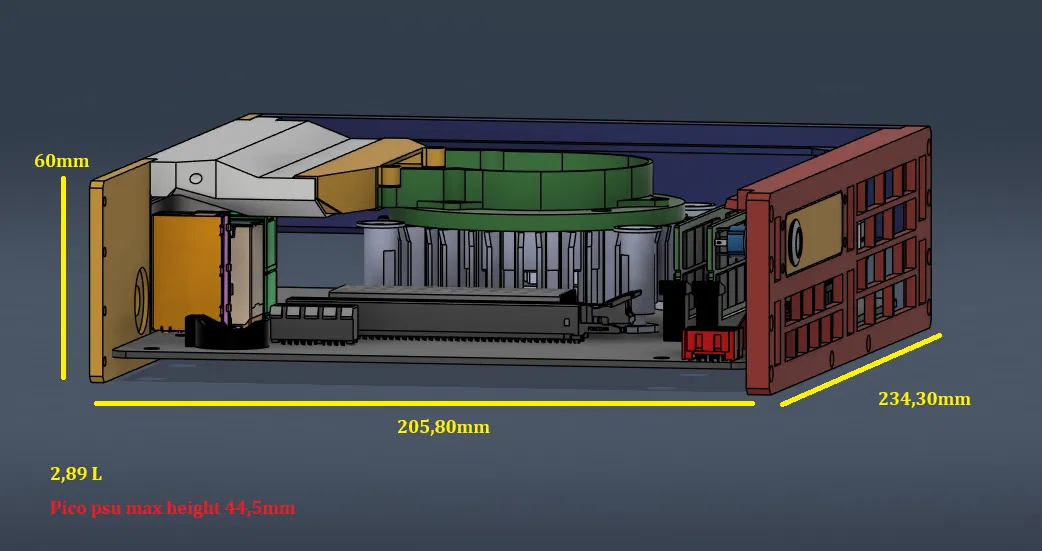

Vỏ case này có thể in được trên bàn in khổ Ender 3 tiêu chuẩn (235x235mm), kích thước lớn nhất là 234,30mm (khá sát). Mình chọn kích thước này để tối ưu số lượng mảnh ghép và giữ cho phần đế được liền khối.

• Lưu ý: Không phải bo mạch chủ m-ATX nào cũng vừa; chỉ những dòng có kích thước nhỏ hơn ASRock H610M-HVS/M.2 R2.0 (dưới 22cm x 19,3cm) mới lắp được.

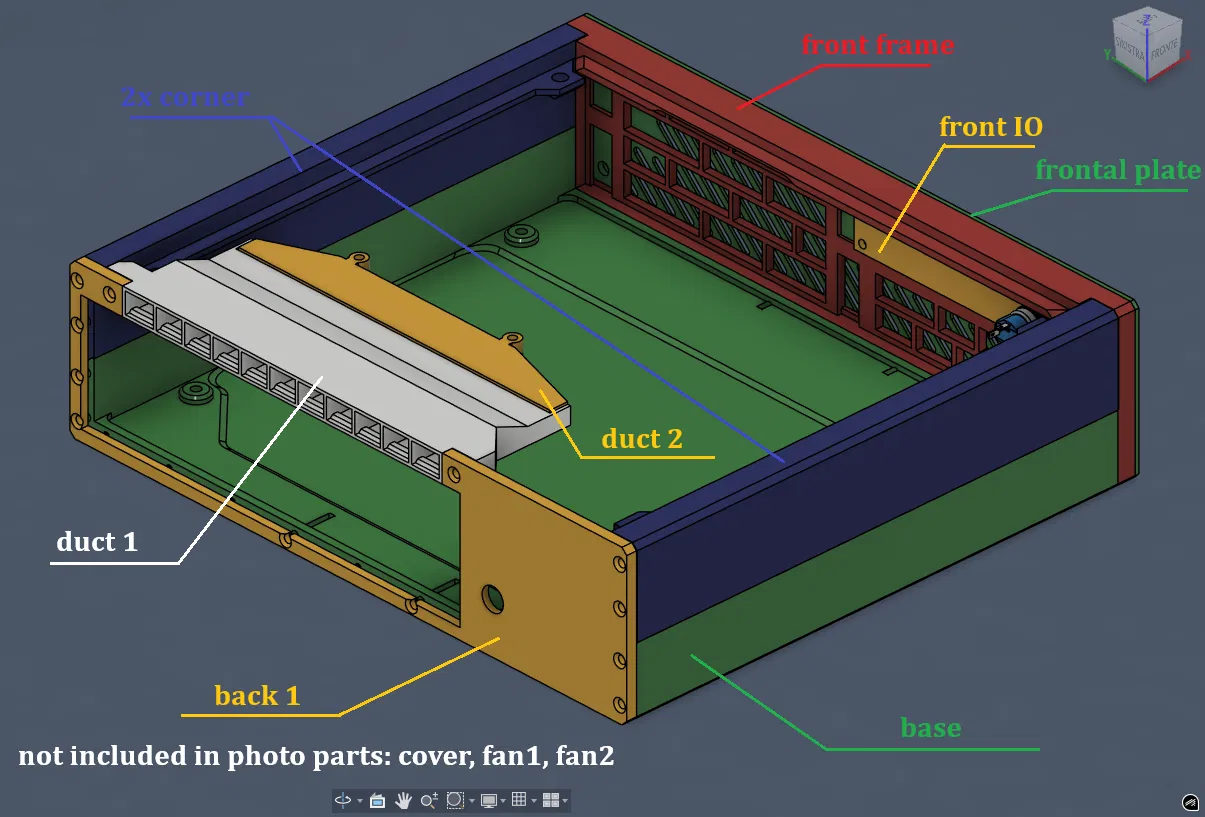

Bạn không cần dùng support, ngoại trừ một phần của ống dẫn khí thoát nhiệt có tên là "duct1".

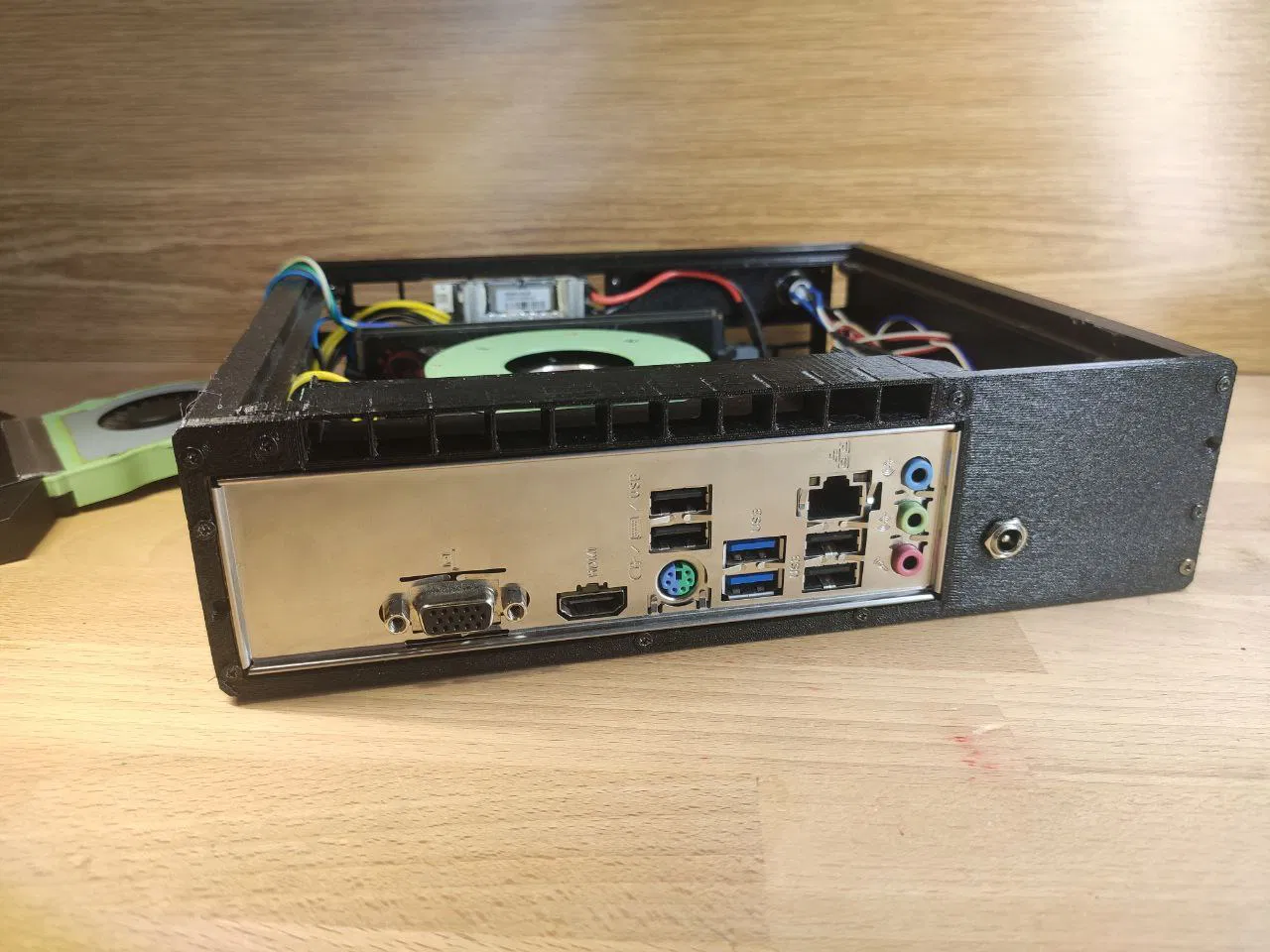

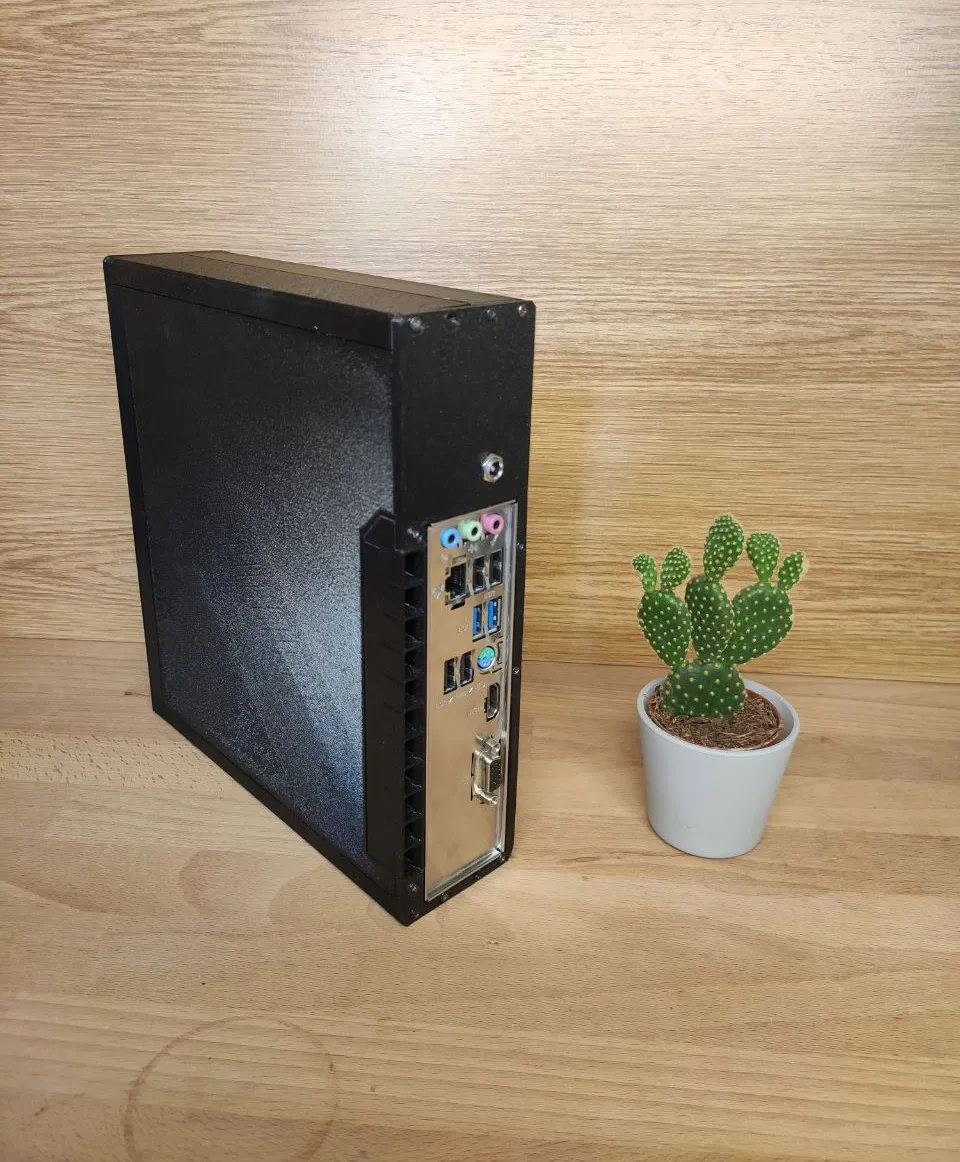

Case sử dụng nắp che cổng I/O tiêu chuẩn, nhưng bạn sẽ cần gọt bớt một chút để bắt ốc. Phần cắt này sẽ bị che khuất sau khi đã lắp xong nắp I/O.

Tản nhiệt

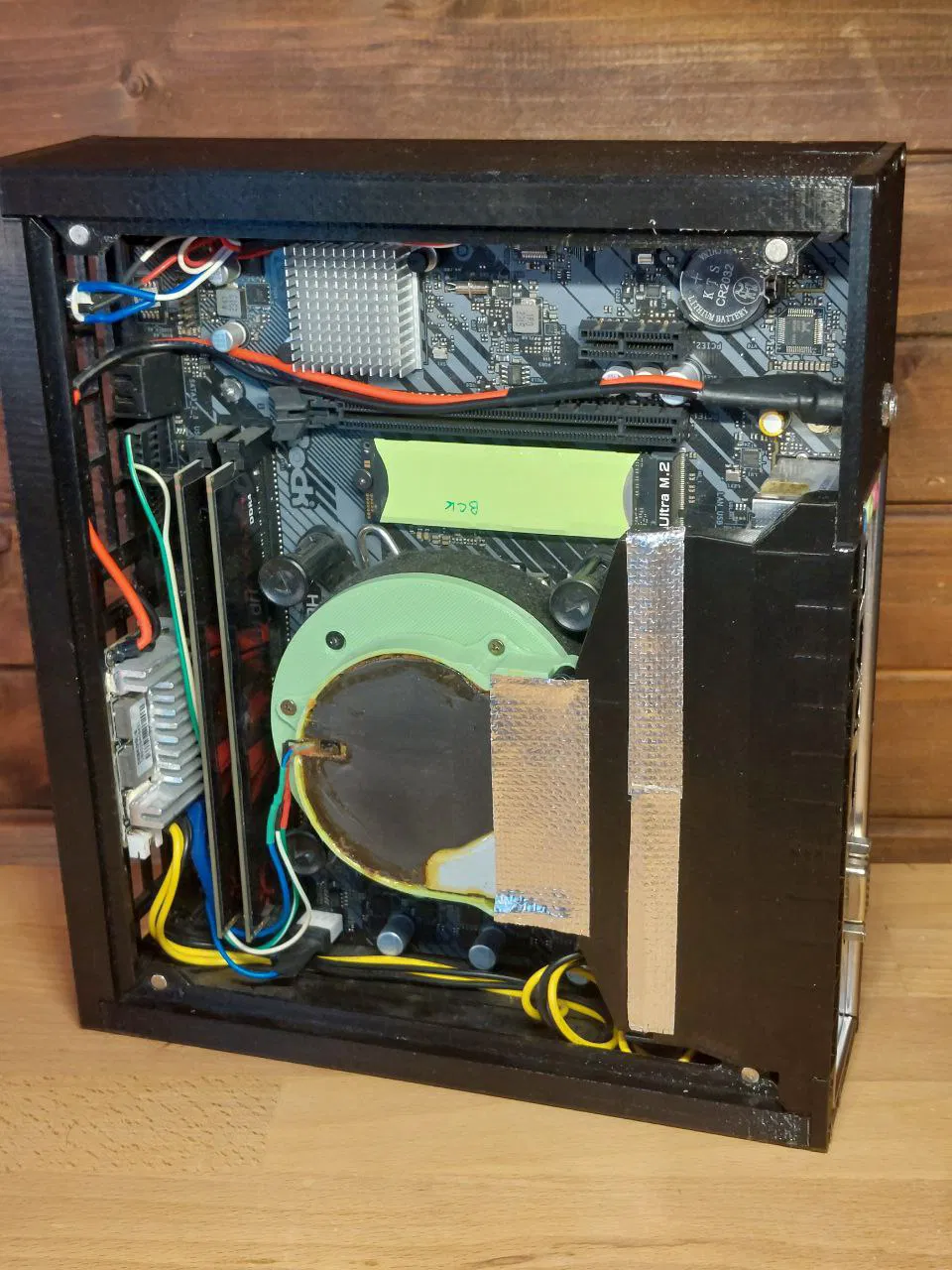

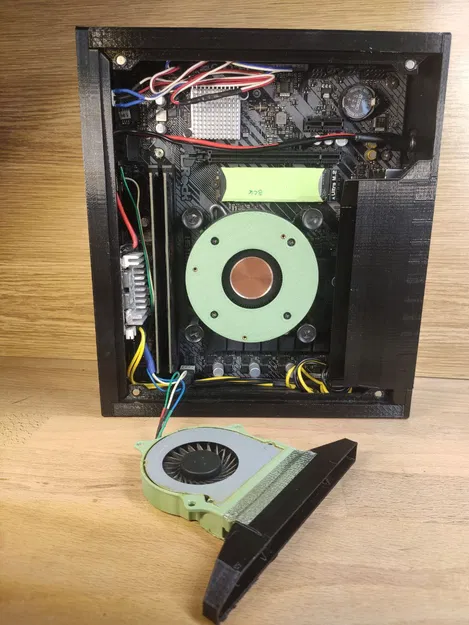

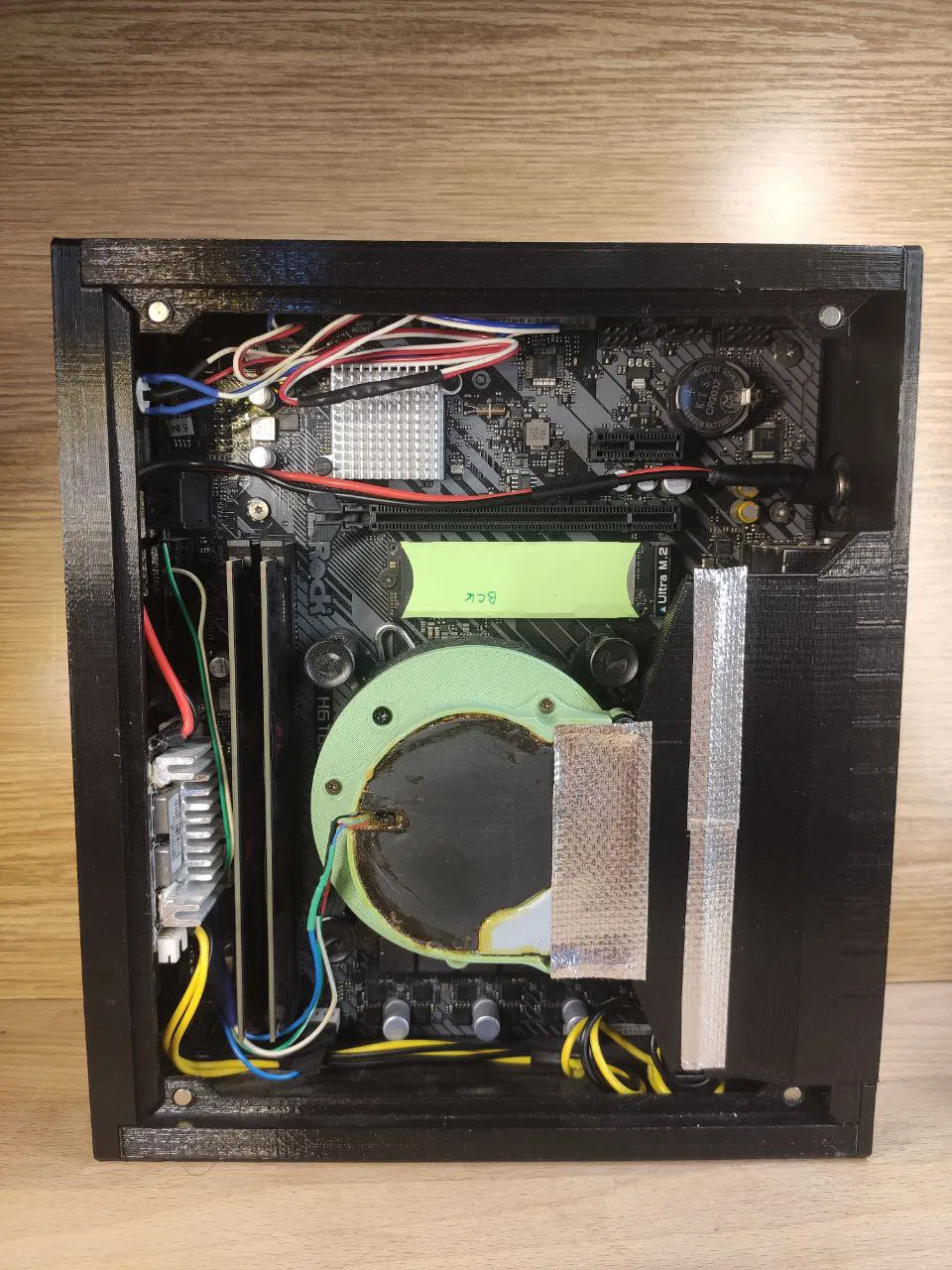

Mình đã tháo quạt zin trên tản nhiệt Intel thế hệ 12 và thay bằng một quạt lồng sóc (radial fan) từ laptop để hút khí xuyên qua tản nhiệt. Khí nóng sẽ được đẩy ra phía sau thông qua ống dẫn khí in 3D. Khí tươi lấy từ phía trước, làm mát cho Pico PSU và các linh kiện xung quanh CPU. Nhiệt lượng sinh ra được giới hạn bởi mức tiêu thụ điện năng thấp của CPU.

Quạt có hỗ trợ điều tốc PWM nên hoạt động rất êm, hầu như không nghe thấy tiếng ồn khi tải nhẹ.

Nguồn (PSU)

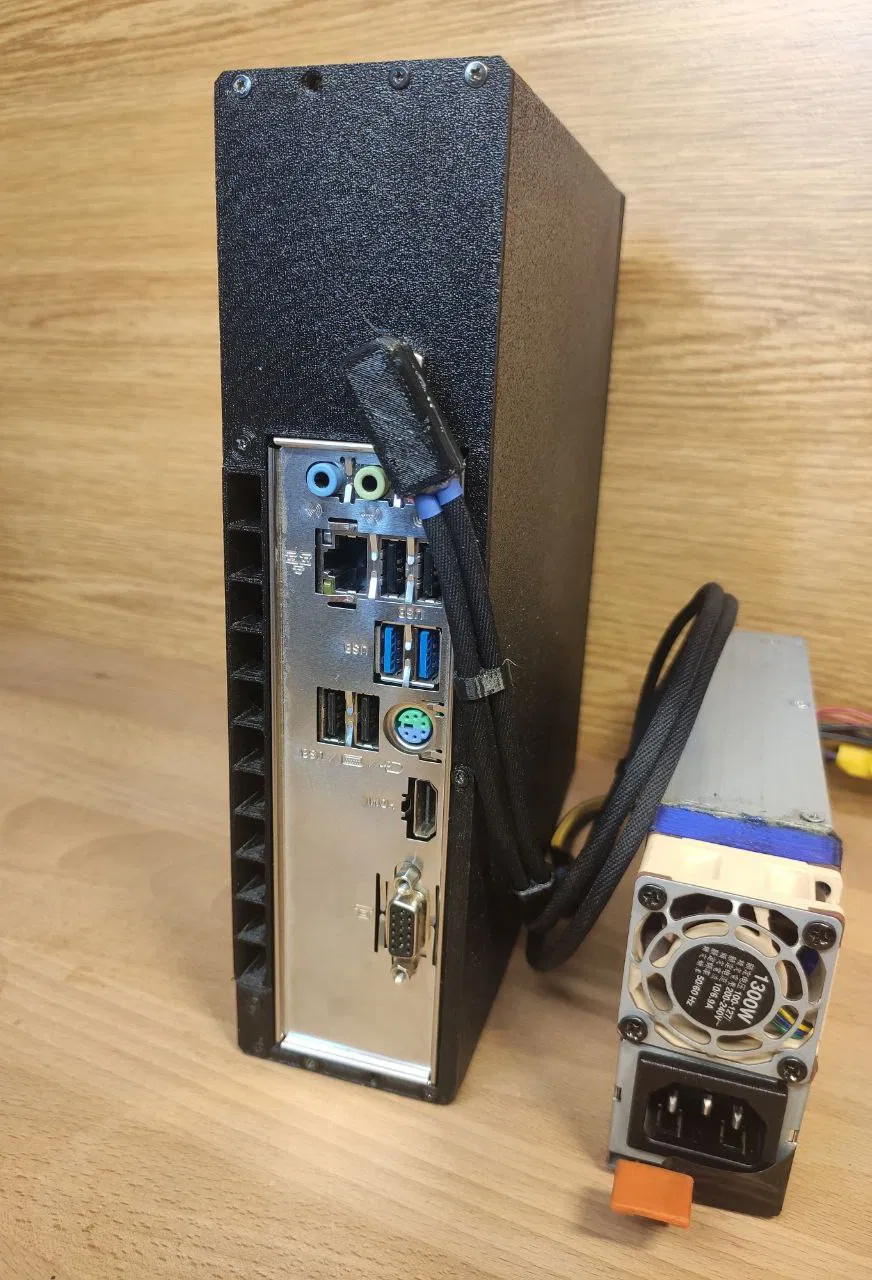

Sử dụng nguồn ngoài 12V kết hợp với Pico PSU giá rẻ từ AliExpress. Một adapter 65W là đủ dùng cho mức giới hạn CPU 25W. Với adapter công suất cao hơn, nút thắt cổ chai sẽ nằm ở bộ tản nhiệt — khoảng 45W tải liên tục hoặc hơn một chút trong thời gian ngắn.

Mình có gắn thêm tản nhiệt cho Pico PSU để kéo dài tuổi thọ. Mình cũng đã ngắt tín hiệu "Power Good" vì nó không khớp với chuẩn thời gian ATX, khiến mainboard của mình không khởi động được, dù các loại mainboard khác vẫn chạy bình thường.

Tại sao lại thiết kế mẫu này?

Đây là phiên bản nâng cấp từ bản thiết kế cũ của mình. Mình biết nó quá nhỏ để chứa ổ cứng HDD, card đồ họa rời, nguồn ATX hay lắp thêm quạt. Nó có nhiều hạn chế.

Đơn giản là mình muốn một chiếc case gọn gàng như Mini PC, nhưng tận dụng được các bo mạch M-ATX giá rẻ (vì dòng ITX khá đắt), với cơ chế hút gió tươi phía trước và đẩy gió nóng ra sau. Đây không phải là chiếc case tốt nhất, nhưng nó đáp ứng hoàn hảo nhu cầu cho máy chủ Proxmox của mình.

Những điểm cần cải thiện trong tương lai

• Cải tiến tản nhiệt với hỗ trợ quạt lồng sóc kép
• Hỗ trợ card đồ họa Low-profile
• Thêm các tùy chọn I/O phía trước: USB, USB-C, màn hình OLED nhỏ
• Thêm hỗ trợ cho ổ cứng 2.5 inch (thay cho GPU)
• Thay đổi vị trí ốc vít để không cần phải cắt nắp che I/O của mainboard

Linh kiện cần chuẩn bị

• Ốc M2 đầu bằng
• Ốc tán nhiệt (brass heat inserts) M2

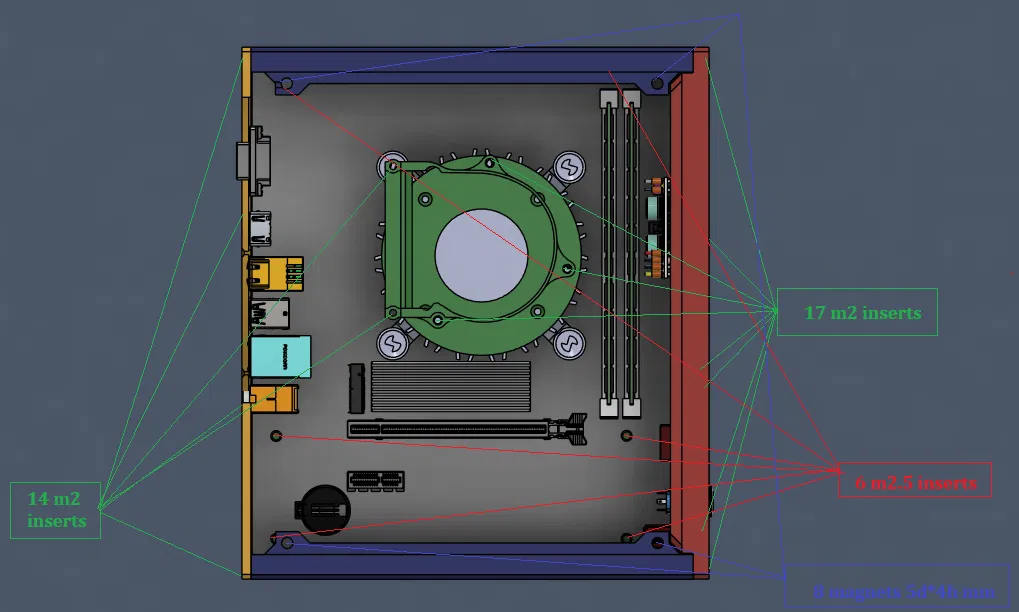

• 6 ốc M2.5 (cho mainboard) + ốc tán nhiệt M2.5
• Pico PSU, tản nhiệt zin Intel thế hệ 12, bo mạch ITX hoặc m-ATX nhỏ gọn, quạt lồng sóc, nút nguồn
• 8 viên nam châm cho nắp vỏ, đường kính 5mm, chiều cao 4mm

À, mình còn đang dùng cả nguồn server cho con Mini PC này. Đó là bộ nguồn Artesyn 12V 1.3kW.

Mình đã mod lại bằng cách gắn thêm tản nhiệt cho mosfet sơ cấp, dùng quạt Noctua và một vi điều khiển để điều khiển quạt theo nhiệt độ. Dù không chạy được hết công suất do lưu lượng gió bị giảm, nhưng nó hoàn toàn đáp ứng được mục đích sử dụng này.
