Khay lưu trữ cho kệ FibroTech 110x355 mm

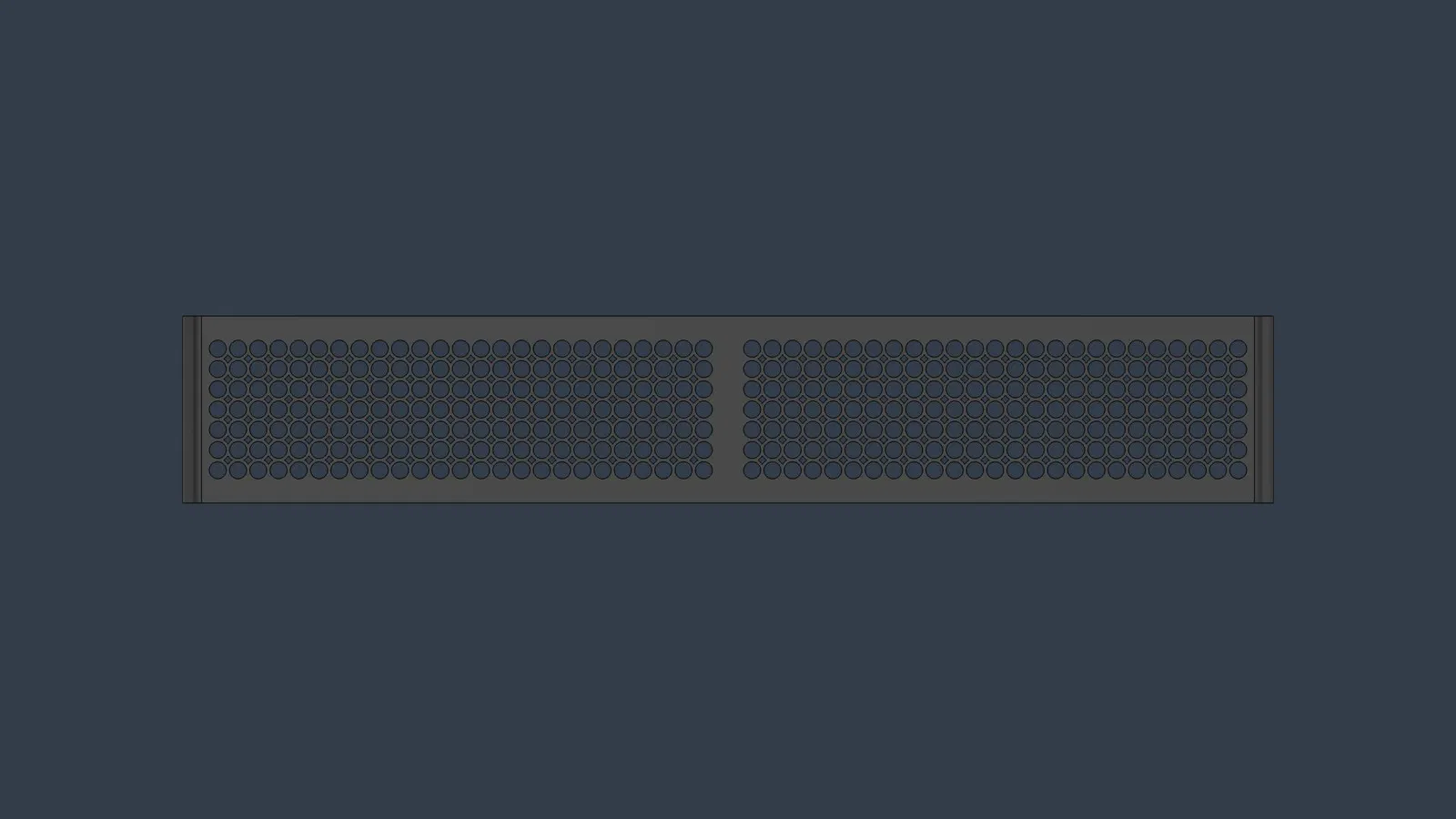

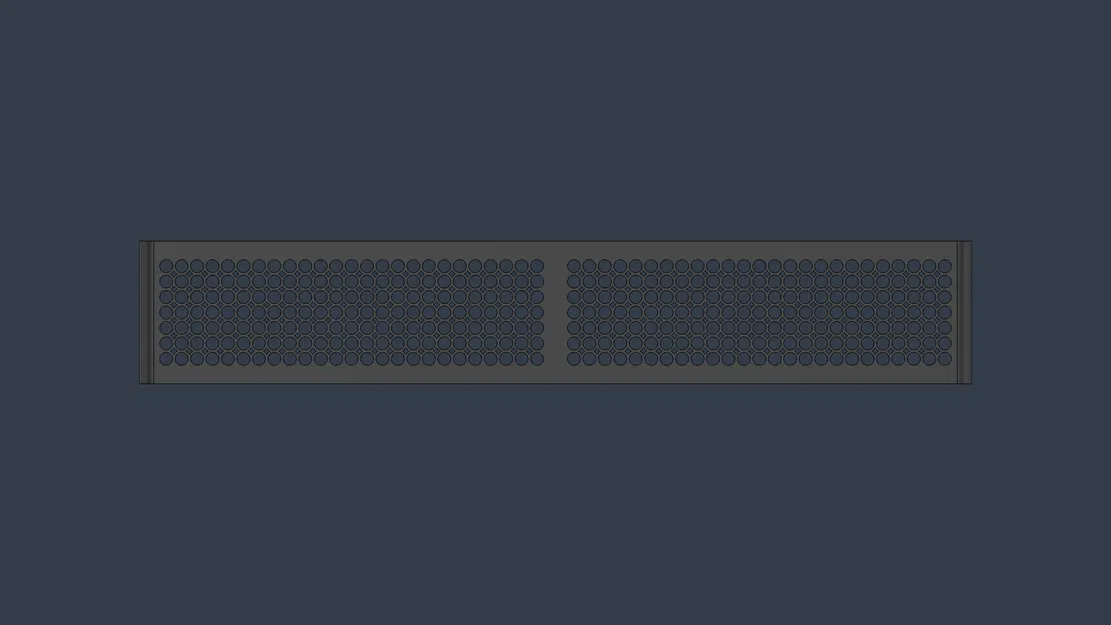

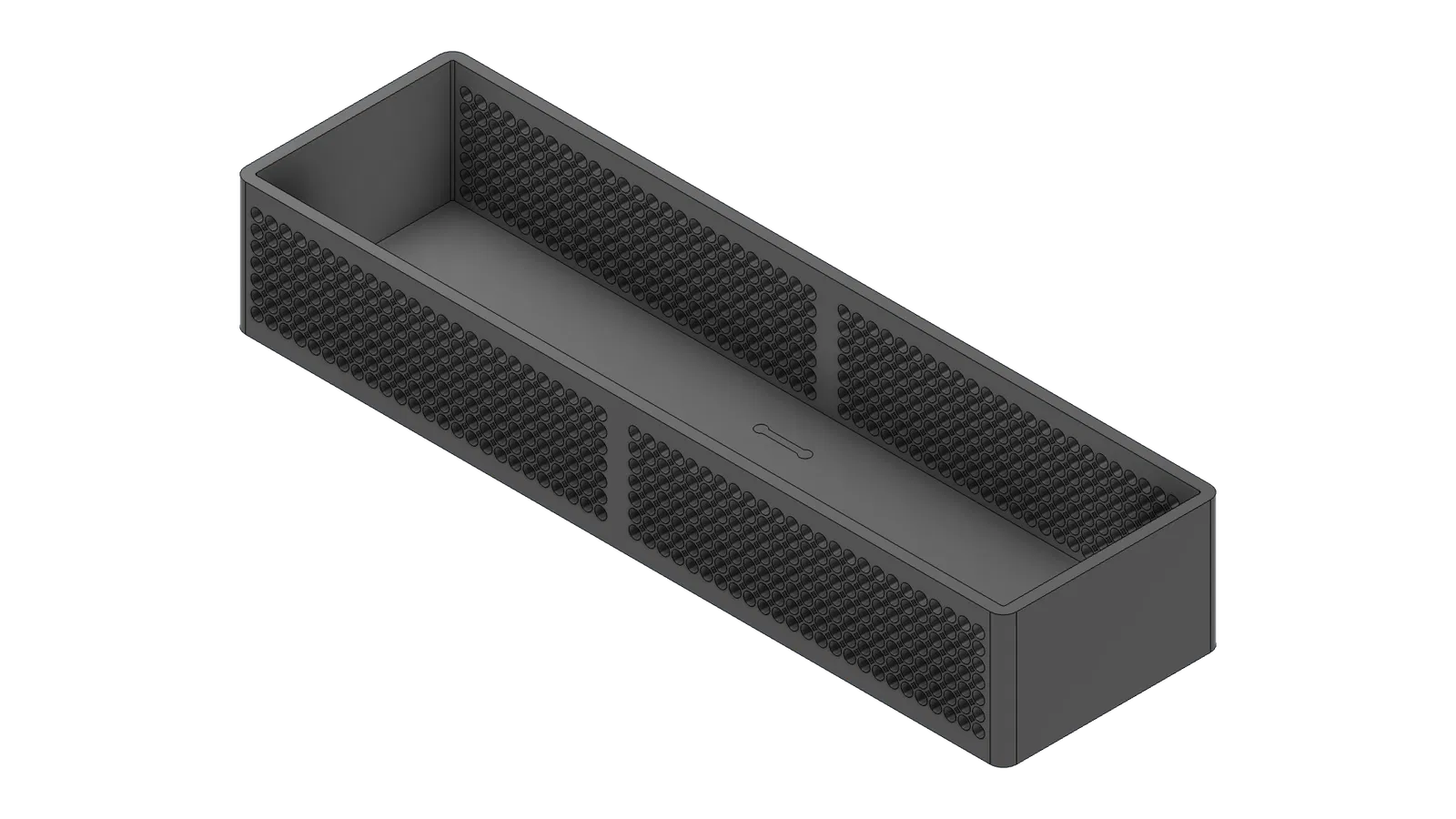

Khay lưu trữ này được thiết kế vừa vặn cho kệ FibroTech kích thước 110x355 mm. Kích thước của khay là 100x350x60 mm.

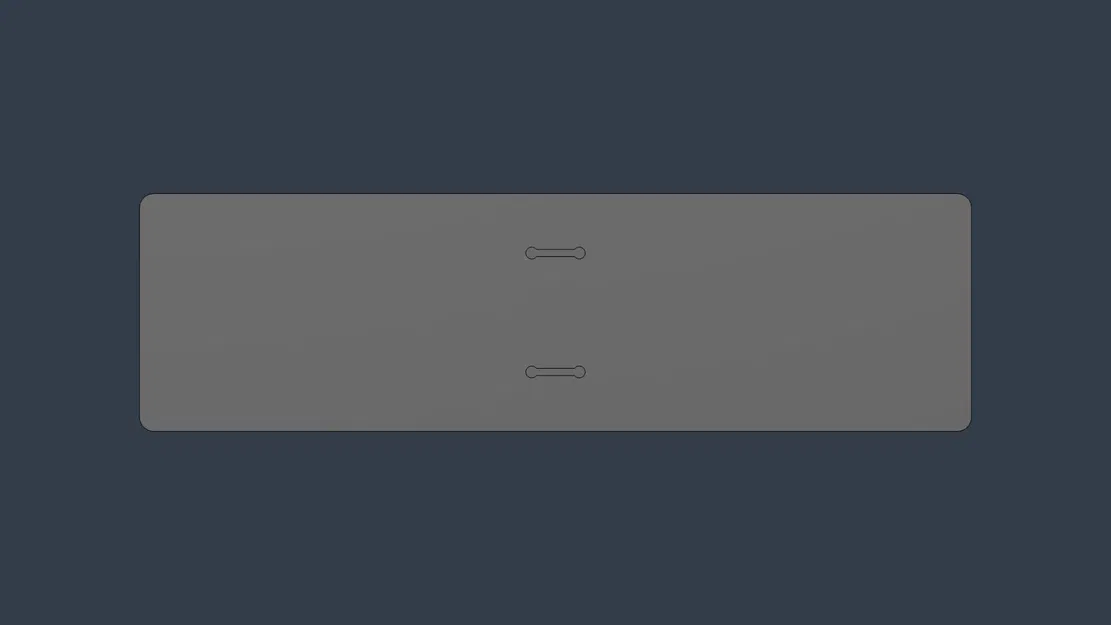

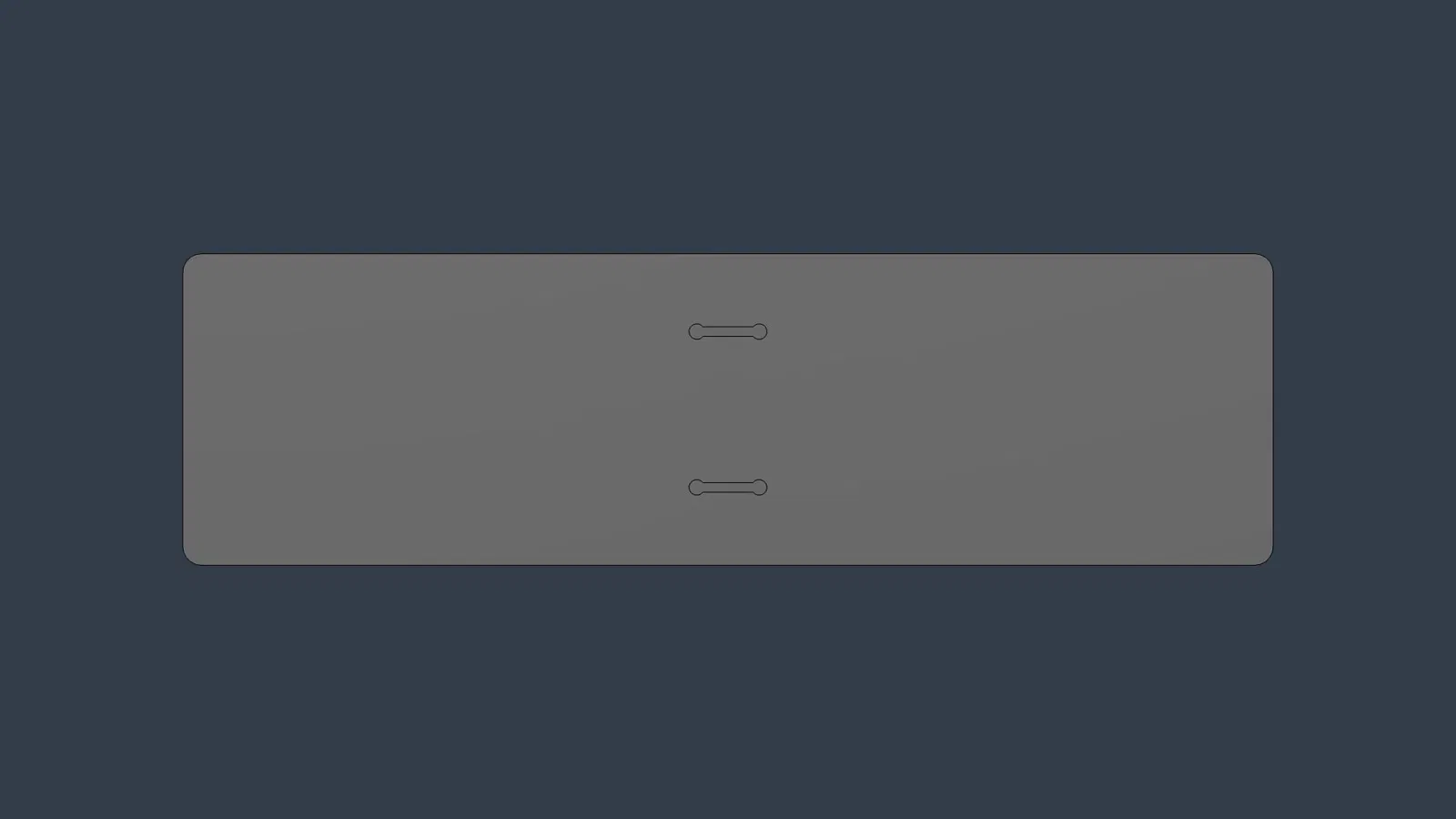

Thiết kế này đã được chuẩn bị sẵn để bạn có thể chia khay thành hai phần nếu cần. Tôi cũng đã thêm hai chốt khóa để giúp việc căn chỉnh và lắp ghép hai phần bằng keo dán sắt trở nên dễ dàng hơn.

Các file in:

Tên file: Storage tray.stl

Tên file: Locking pin1.stl

Tên file: Locking pin2.stl

File thiết kế:

Tôi đã tải lên file STEP để bạn có thể tùy ý chỉnh sửa thiết kế.

Tên file: Storage tray.step

Hướng dẫn sử dụng Prusa Slicer:

Trong trường hợp bạn cần chia khay thành hai phần:

Đặt khay ở tư thế thẳng đứng

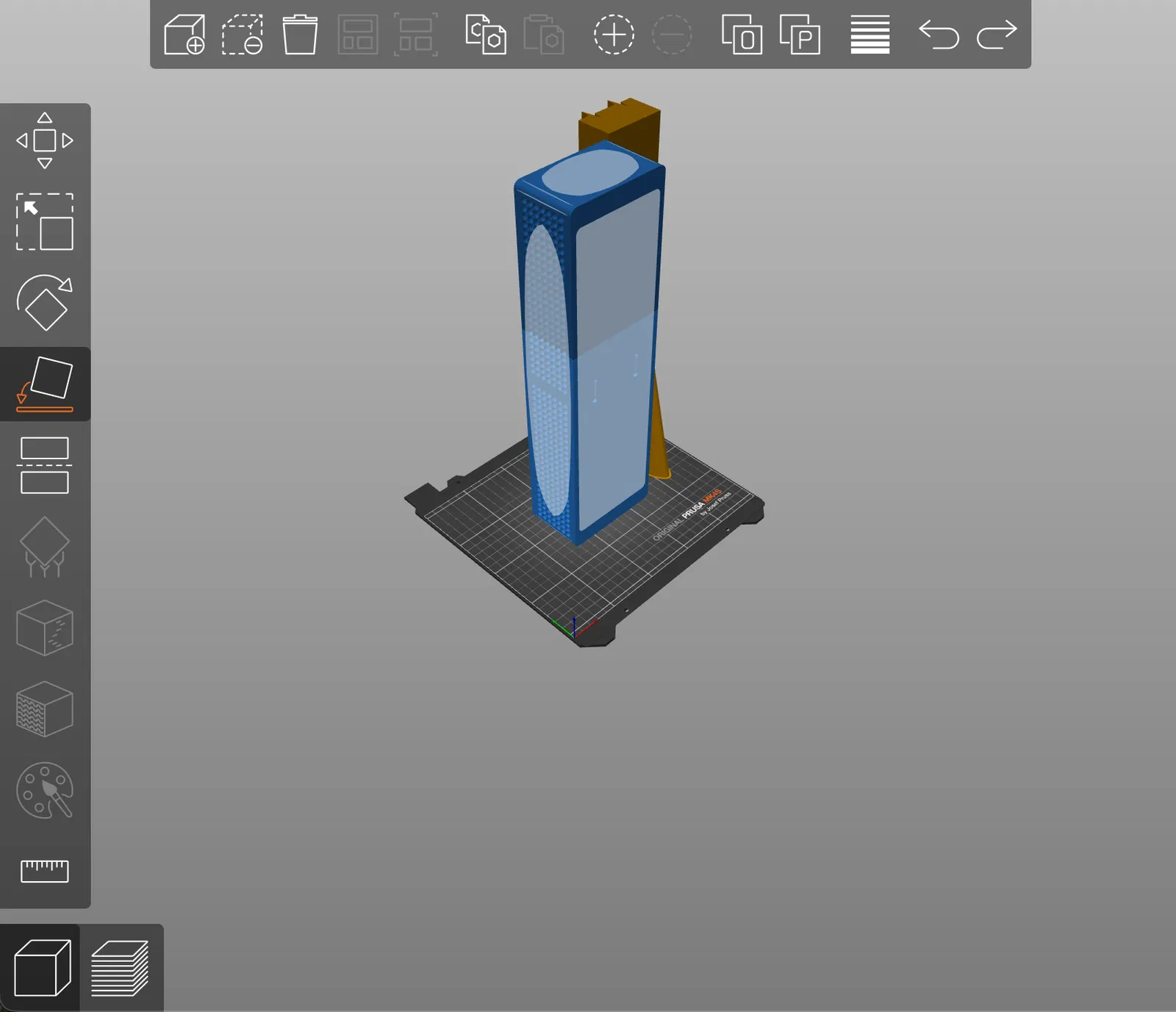

Trong Prusa Slicer, hãy chọn chức năng “Place on face” và đặt khay ở tư thế thẳng đứng (xem ảnh minh họa).

Cắt khay làm hai phần

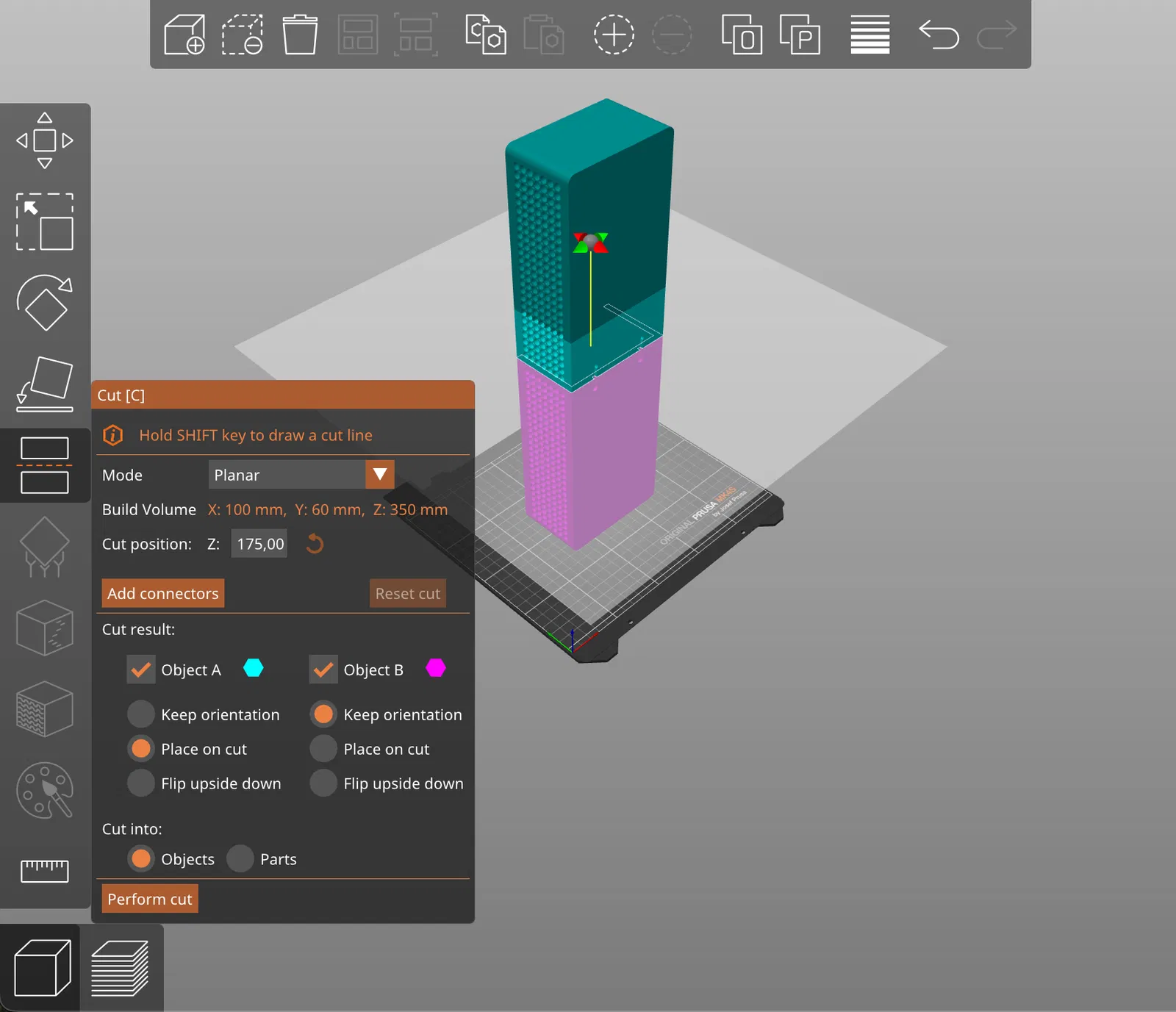

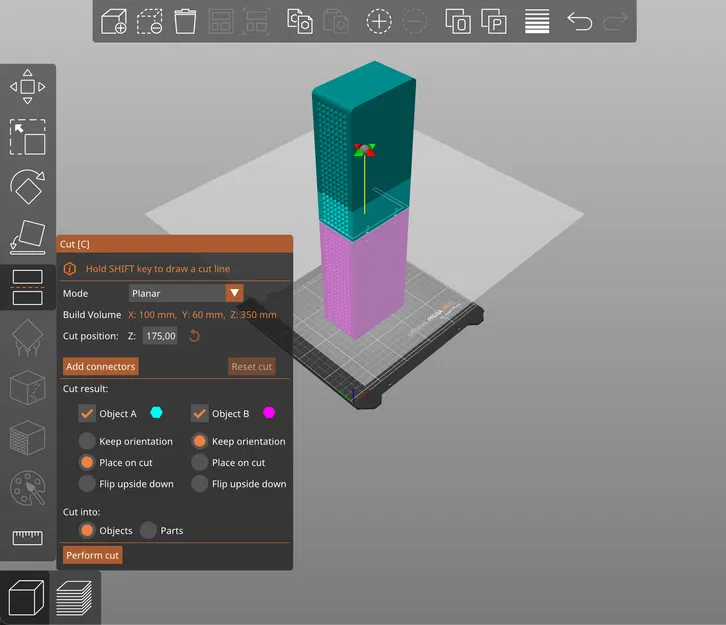

Trong Prusa Slicer, hãy chọn chức năng “Cut” để cắt khay thành hai phần (xem ảnh minh họa).

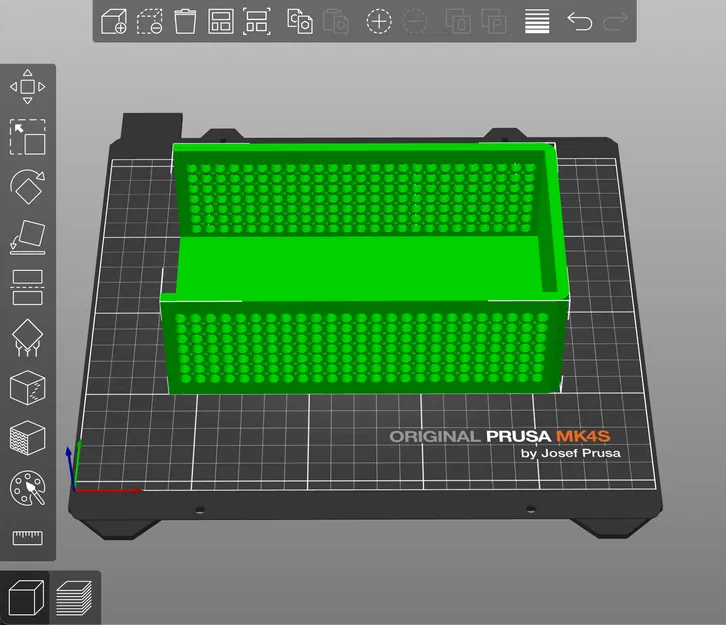

Sau đó in từng phần ở tư thế nằm ngang để có kết quả tốt nhất (xem ảnh minh họa).

Cài đặt in:

Loại nhựa: PLA hoặc PETG

Chiều cao lớp in (Layer height): 0.2 mm

Infill: 15% hoặc cao hơn

Hỗ trợ (Supports): Không cần

Lưu ý: đối với các chốt khóa (Locking pins), hãy sử dụng 100% infill.

Hướng dẫn sau khi in:

Để đạt được kết quả tốt nhất, hãy chà nhám hoặc giũa các bề mặt cần lắp ghép trước khi dán keo.

Chúc các bạn in ấn vui vẻ! :-)
