Bảng Điều Khiển Galaxy Edge Có Đèn #2

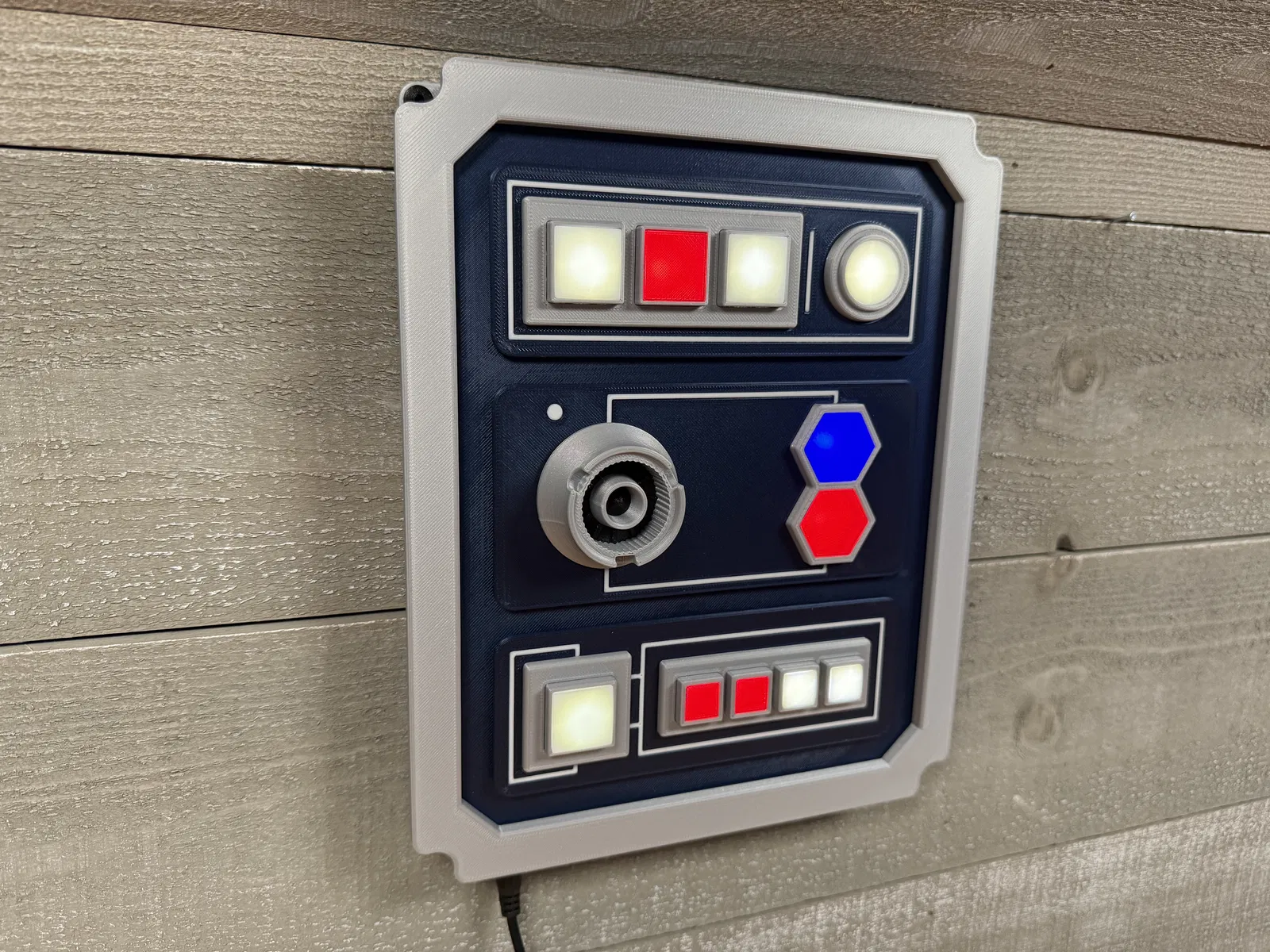

Bảng điều khiển có đèn này được thiết kế để in dễ dàng, không cần dùng support và lắp đặt hoàn toàn không cần hàn mạch. Phù hợp để trang trí góc làm việc thêm phần ấn tượng với ánh sáng dịu mắt và cấu trúc chắc chắn.
Mô tả
Đây là một trong hai bảng điều khiển có đèn mà mình đã tự tay thiết kế cho văn phòng. Cũng giống như bản trước, các file STL được chia nhỏ để bạn có thể in đa màu mà không cần dùng support. Phần thấu kính (lenses) được in riêng rồi dán vào, mình đã in bằng nhựa PETG bán trong suốt và bật chế độ ironing cho bề mặt mịn đẹp. Với các đèn màu trắng, mình dùng nhựa trắng kết hợp với đèn LED trong suốt và sử dụng loại thấu kính dày hơn (ký hiệu "THK") để ánh sáng dịu nhẹ hơn.

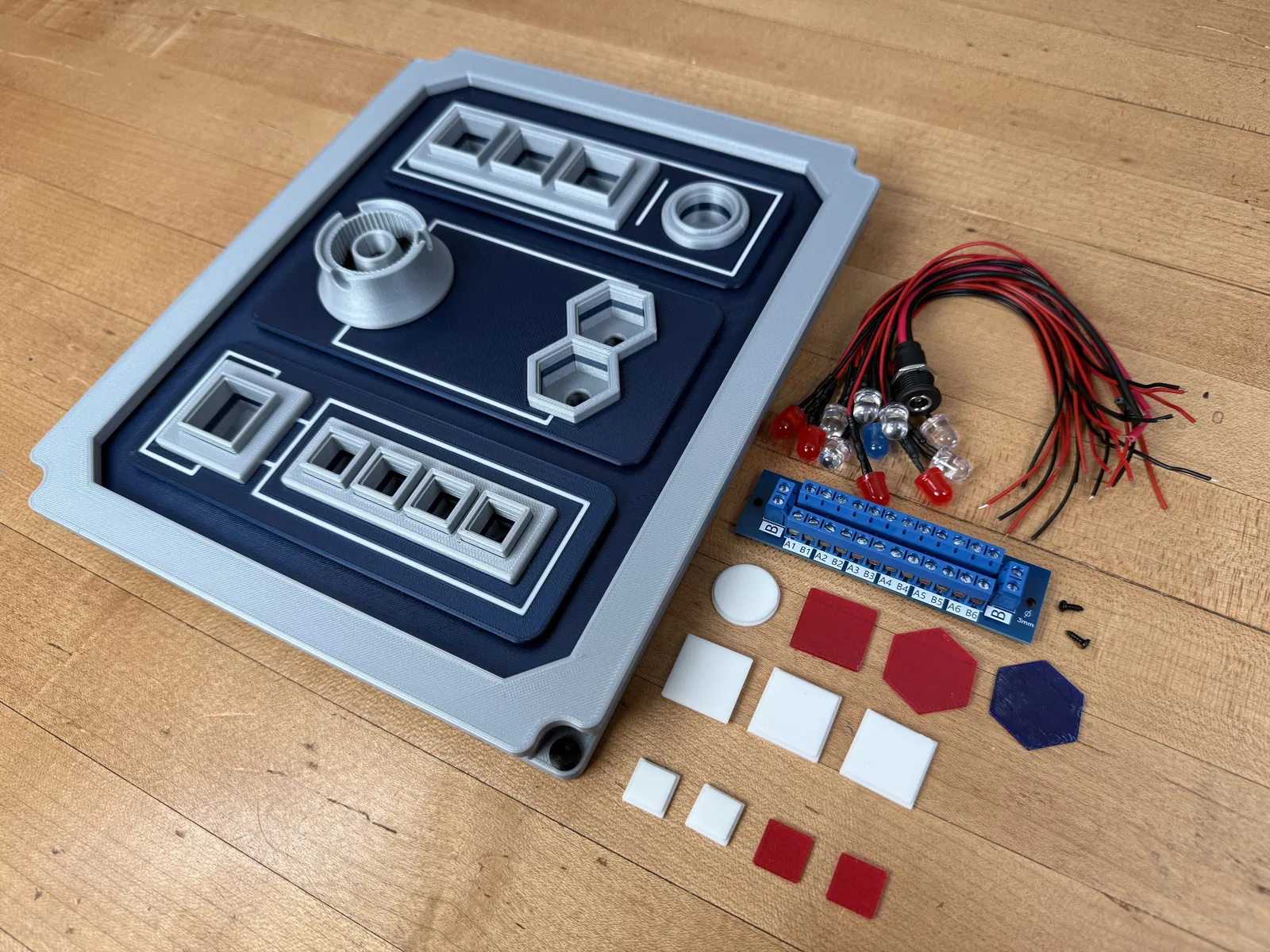

Bạn không cần phải hàn mạch vì mình đã sử dụng LED 8mm 24v có sẵn dây và bảng phân phối nguồn 2x12 dạng kẹp. Chỉ cần cắt dây, tuốt vỏ và cắm trực tiếp vào bảng là xong. Bạn lắp LED từ phía sau vào lỗ, canh chỉnh phần cạnh phẳng trên đèn, sau đó xoay 180 độ để khóa cố định. Ngoài ra, mình còn dùng thêm jack cắm có sẵn dây để cấp điện cho bảng. Bạn sẽ cần ốc vít 2mm x 6mm để cố định bảng mạch và một nguồn 24V 3w để cấp nguồn.

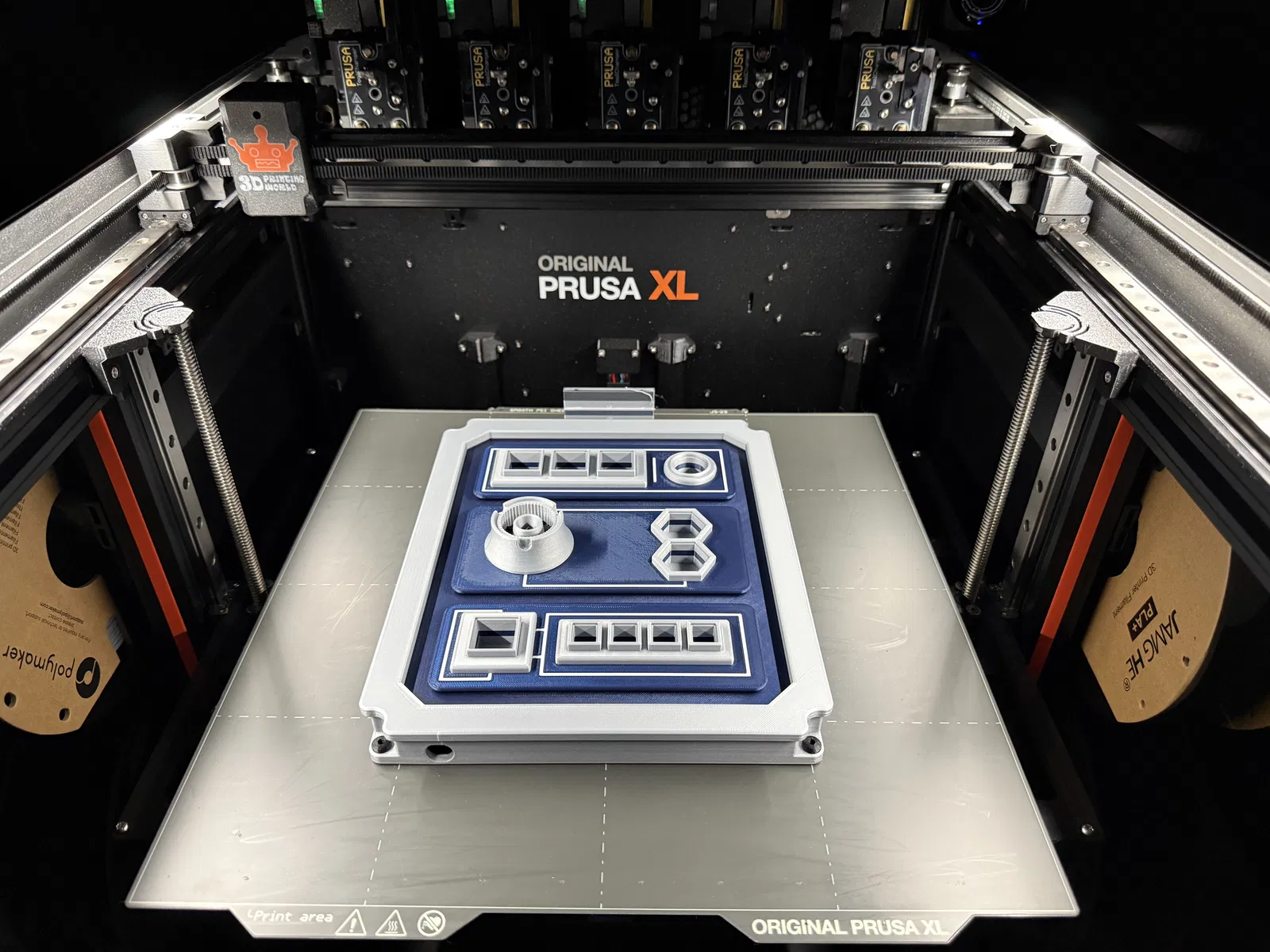

Sản phẩm được in trên máy Prusa XL bằng nhựa Polymaker Metallic Pro PLA.
