Khay lót (insert) tùy chỉnh cho hộp cứng giá rẻ

Mình cần làm một cái khay lót (insert) cho mấy cái hộp cứng (hardcase) giá rẻ mua trên AliExpress hoặc các trang tương tự.

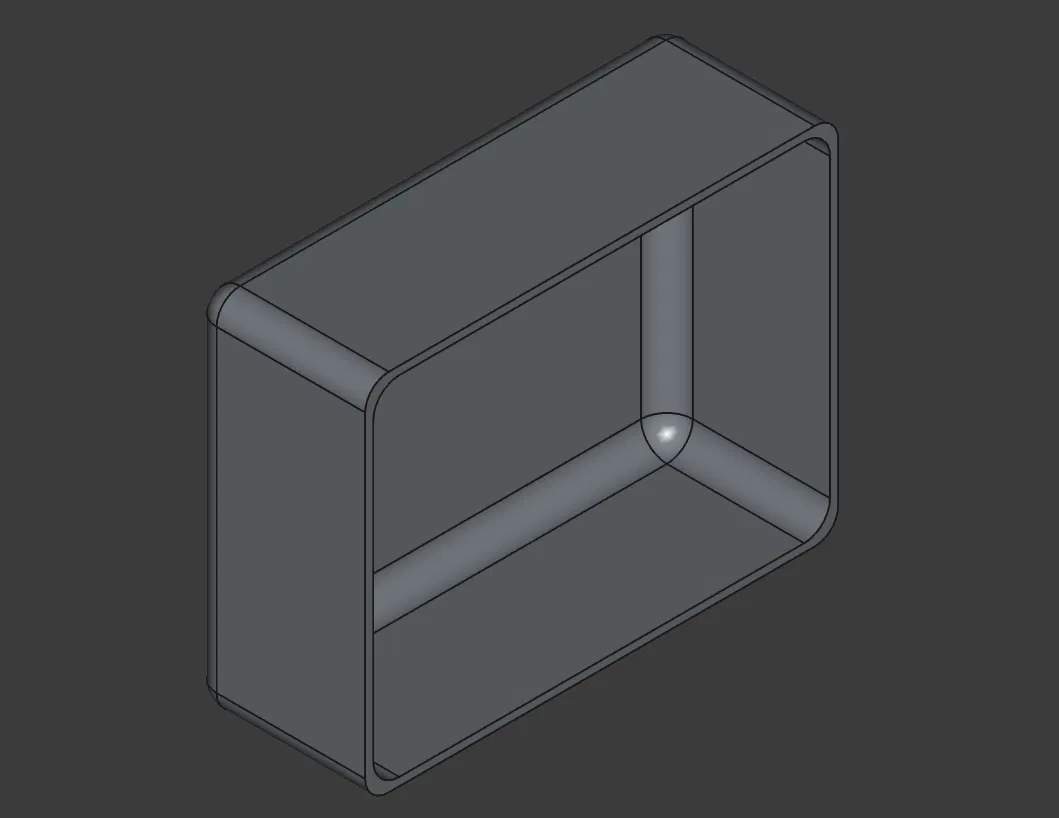

File này hoàn toàn là dạng parametric và mình có đính kèm file FreeCAD cùng với bảng tính (spreadsheet) để bạn nhập các thông số tùy chỉnh như sau:

• Int. Width: Chiều rộng từ trái qua phải khi nhìn từ phía trước.
• Int. Lenght: Chiều dài từ trước ra sau khi nhìn từ phía trước.
• Int. Height: Chiều cao từ đáy lên đỉnh của phần nắp hộp mà bạn đang làm khay lót.
• Wallthickness: Độ dày thành của khay lót.
• Fillet Radius: Bán kính bo góc cho khay lót.
• Insert Tolerance: Khoảng bù trừ (trừ bớt) cho 3 thông số đầu tiên để khay vừa vặn hơn.

Các thông số kích thước có thể đã có sẵn bên trong hộp của bạn, tuy nhiên bạn sẽ cần đo lại bán kính bo góc (fillet radius).

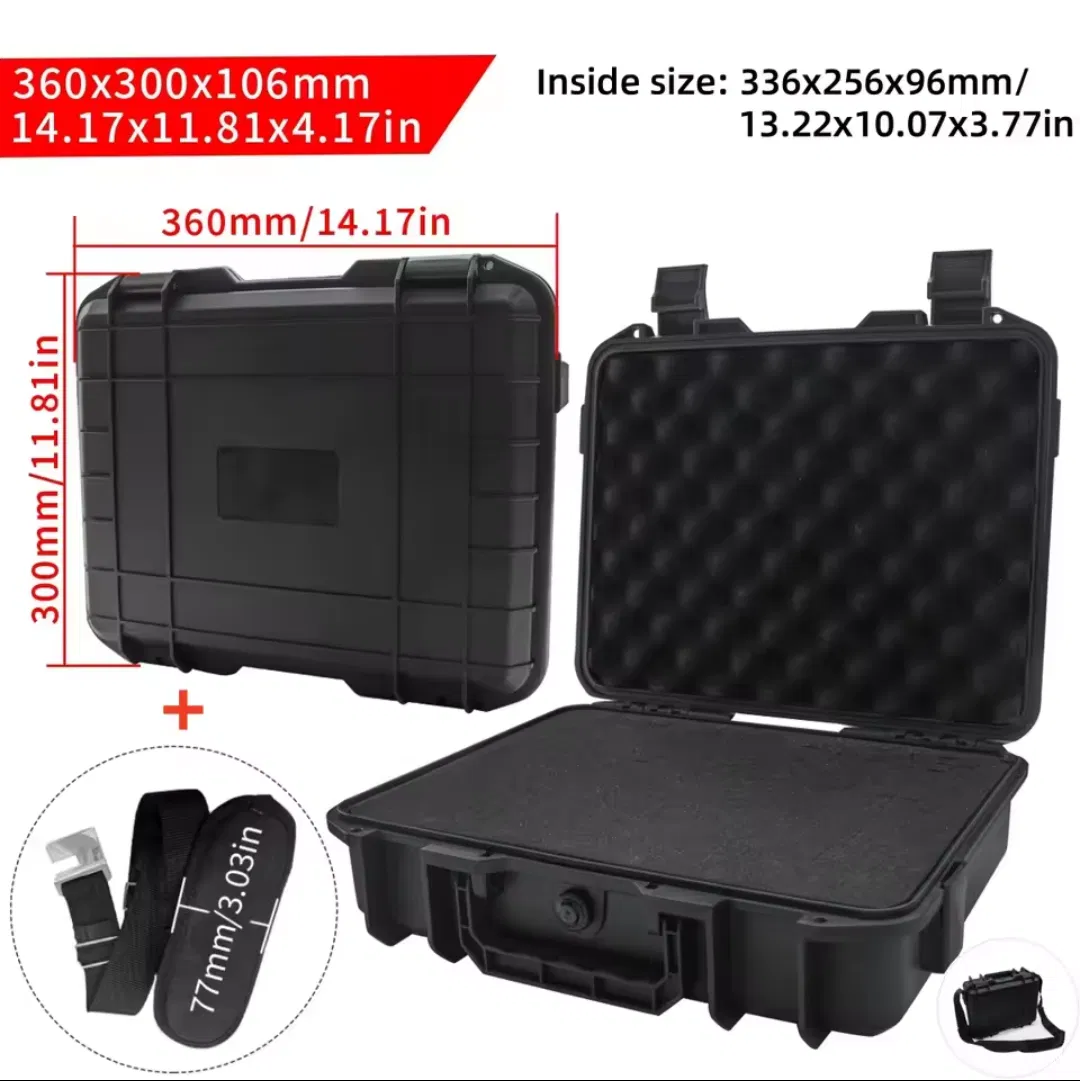

Mình có kèm theo hình ảnh ví dụ cho loại hộp, các loại hộp có thương hiệu cũng có thể dùng được.

Để giảm trọng lượng, mình khuyên bạn nên tạo các điểm gắn (mounting points) cho linh kiện và khoét rỗng (skeletonize) bằng cách tạo các hốc (pockets).

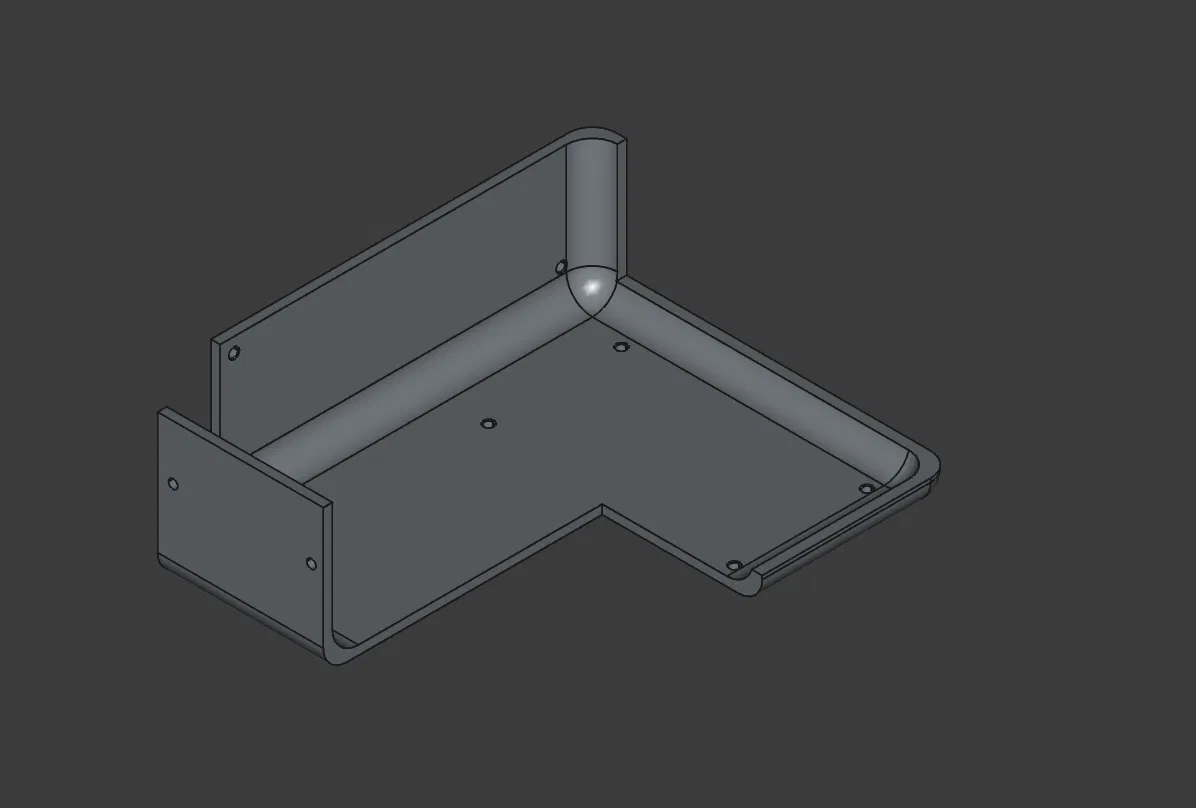

Cập nhật ngày 7/3/26: Mình đã chỉnh phần khoét rỗng phụ thuộc vào độ bù trừ (tolerance), nhờ vậy độ dày thành (Wallthickness) sẽ độc lập hoàn toàn với độ bù trừ. Mình cũng đã thêm ví dụ về một chiếc khay lót hoàn thiện trông như thế nào.
