Thước đo độ rộng ghi-đông tối thiểu chuẩn UCI (Bản cải tiến)

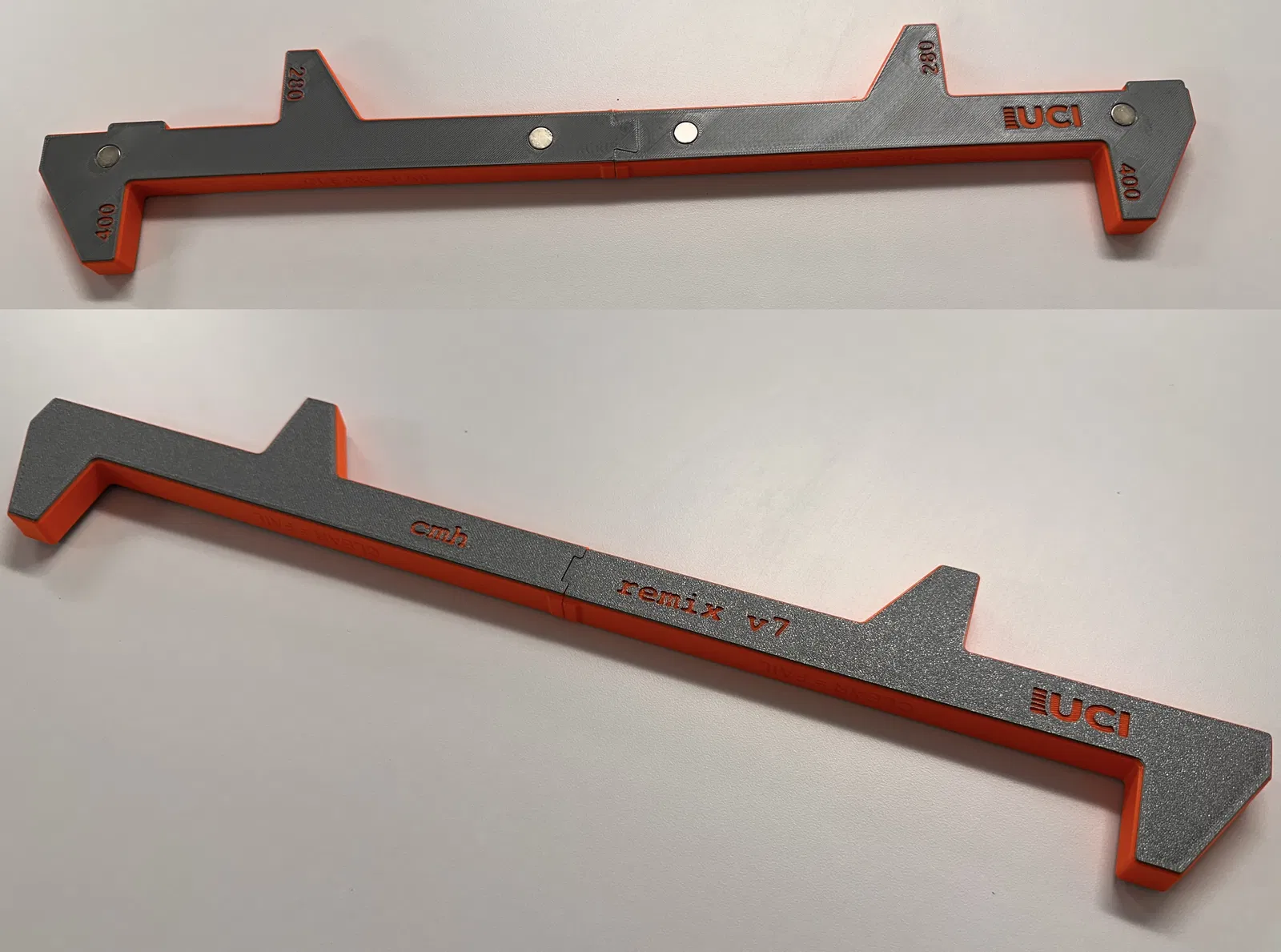

Đây là bản remix của thước đo độ rộng ghi-đông UCI, dựa trên mô hình mà UCI chia sẻ trong kho lưu trữ in 3D tại trang này. Đây là dụng cụ gồm hai mảnh giúp thợ máy kiểm tra độ tuân thủ của ghi-đông xe đạp dựa trên hai thông số:

• Tổng chiều rộng của ghi-đông phải trên 400mm.
• Khoảng cách giữa các tay phanh tối thiểu phải là 280mm.

Thông số này nằm trong Điều 1.3.022 của luật UCI.

Cách sử dụng thước đo này rất đơn giản. Nếu thước lọt qua phần rộng nhất của ghi-đông, nghĩa là không đạt chuẩn vì yêu cầu bắt buộc phải rộng ít nhất 400mm. Nếu thước lọt vừa vào giữa hai tay phanh, đó là đạt chuẩn, vì yêu cầu là phải cách nhau tối thiểu 280mm. Bạn cần lưu ý rằng: nếu thước lọt qua chiều lớn là "FAIL" (không đạt), còn lọt qua chiều nhỏ là "PASS" (đạt).

Thiết kế cơ bản vốn đã rất tốt - chia làm hai mảnh giúp dụng cụ này gọn gàng để bỏ vào hộp đồ nghề và in được trên hầu hết các bàn in. Tuy nhiên, bản gốc có một số vấn đề mà mình đã khắc phục trong bản remix này:

• Phần khớp nối đuôi én (dovetail) bên trái ở bản gốc cần phải có support khi in, điều này không cần thiết. Mình đã chỉnh lại khớp này để lắp ghép chắc chắn mà không cần support.
• Khớp nối cái ở mảnh bên phải cũng đã được điều chỉnh cho tương thích.
• Phông chữ gốc quá mảnh và in quá sâu. Mình đã loại bỏ phông chữ của UCI và thay bằng loại chữ dễ in hơn.
• Logo UCI gốc in quá sâu, không cần thiết.

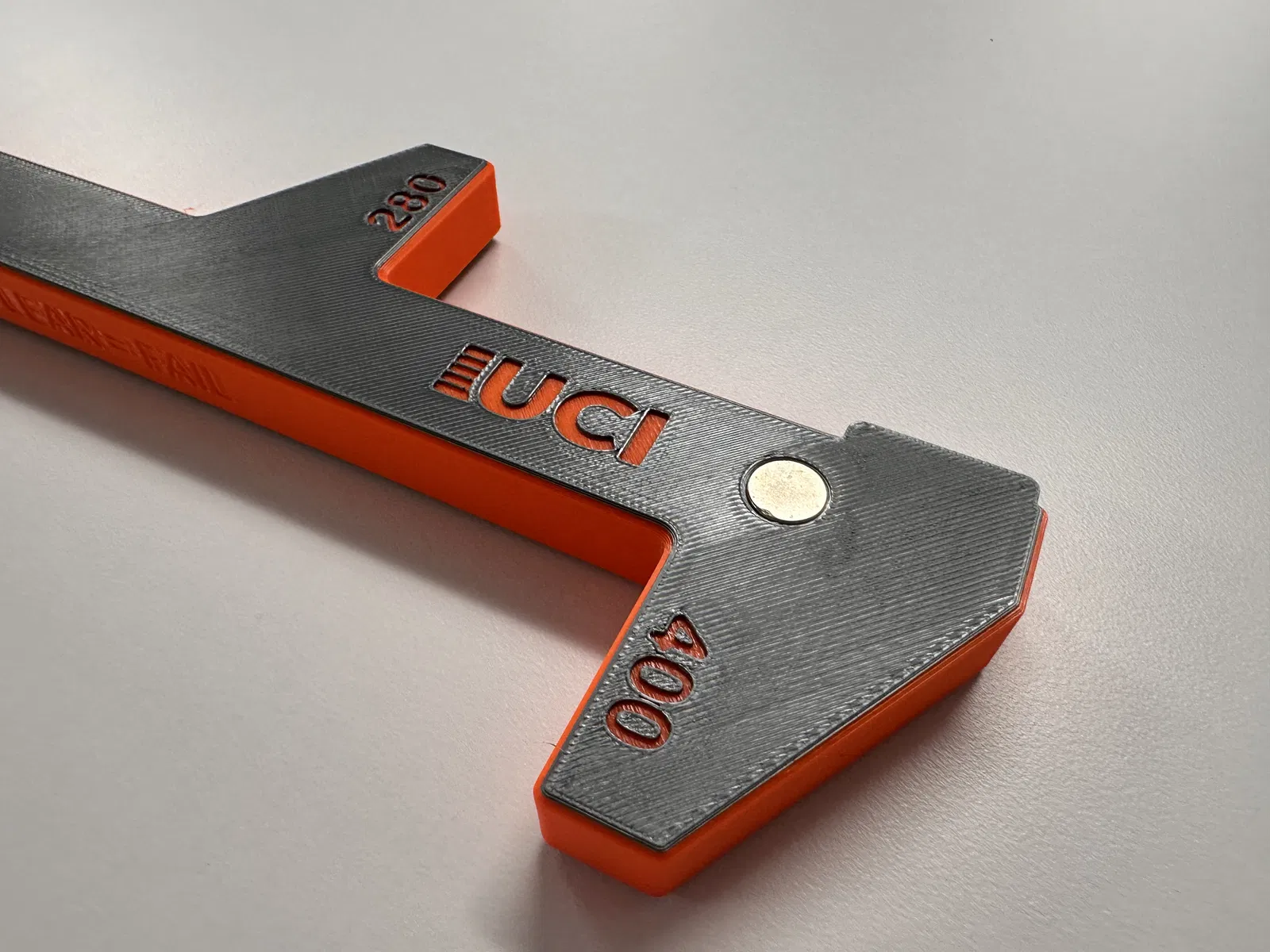

• Các sọc trên logo UCI chỉ dày 0.09mm nên không bao giờ hiển thị được khi in. Mình đã làm dày chúng lên để các trình cắt lớp (slicer) sử dụng công nghệ Arachne có thể hiển thị rõ. Đây là chi tiết nhỏ nhưng nhìn sẽ đẹp hơn.
• Các hình dạng ở điểm giao nhau chính giữa có phần nhô ra (overhang) gây khó khăn, mình đã thêm các vát cạnh (chamfer) để loại bỏ nhu cầu dùng support.

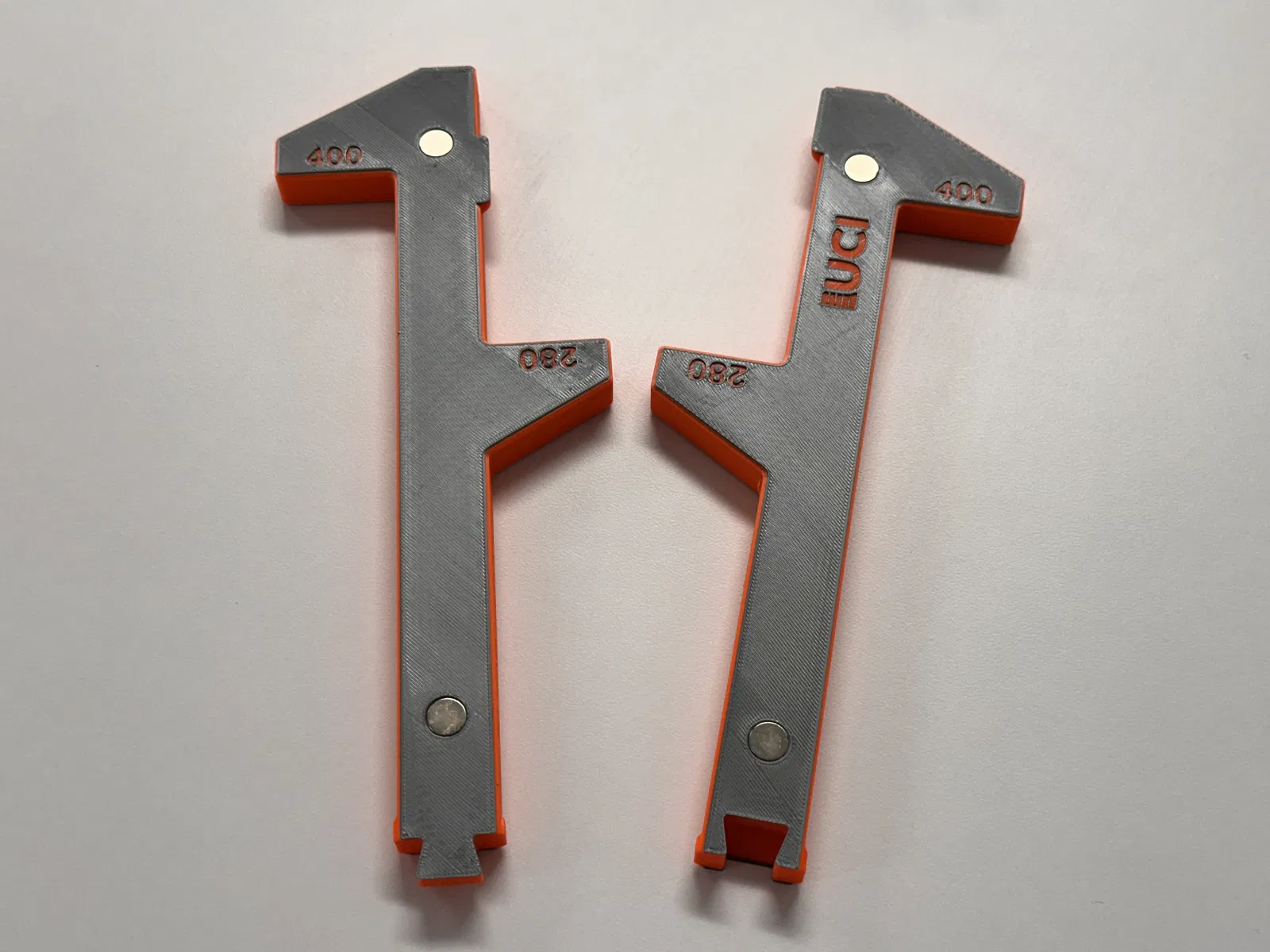

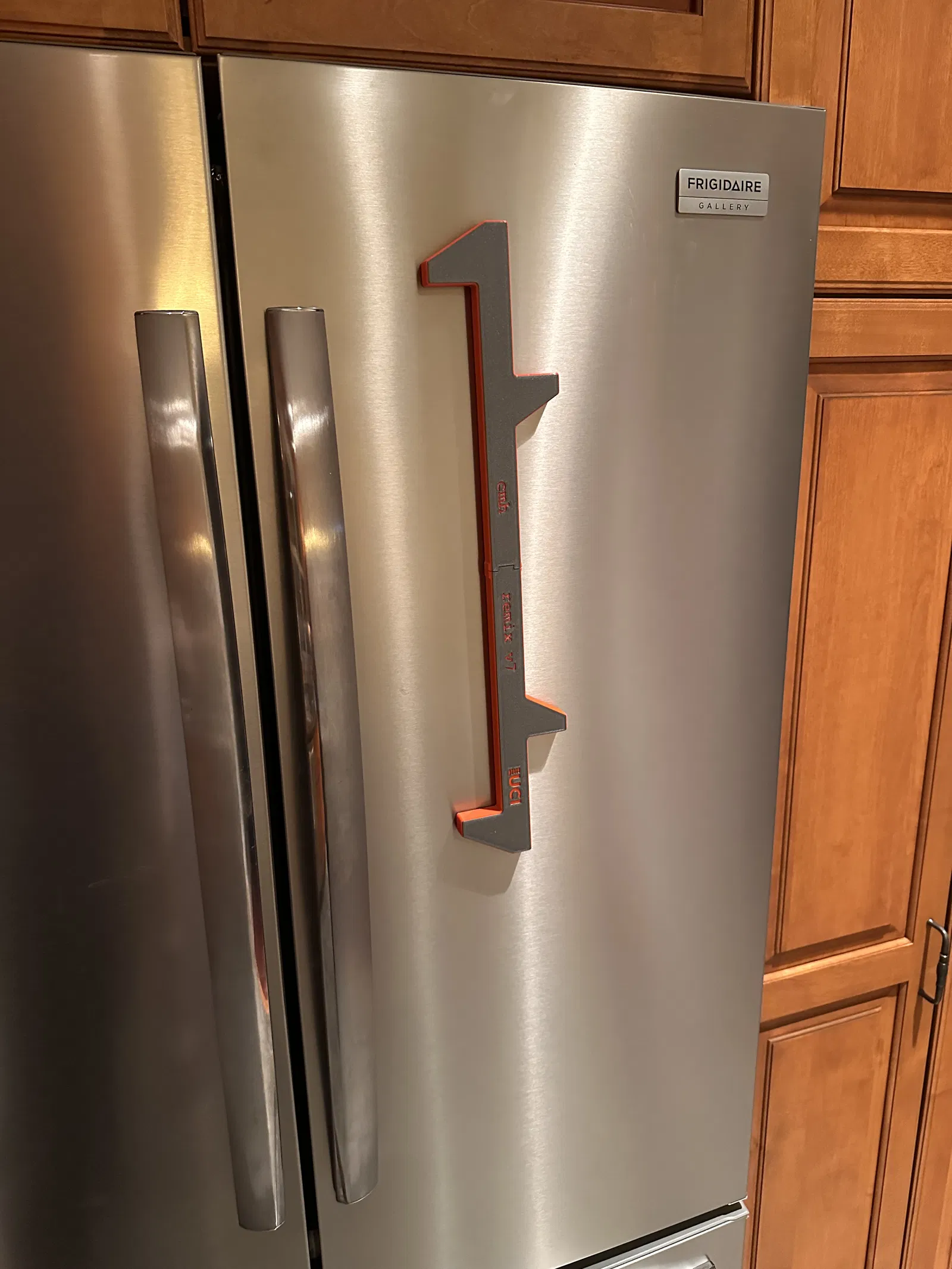

• Mình bỏ các chốt đực/cái không khít cũ và thay bằng lỗ để gắn nam châm 10x3mm, giúp hai mảnh dính vào nhau chắc chắn hơn hẳn. Bạn còn có thể dán công cụ này lên tủ lạnh nữa, như trong ảnh nhé. 😆
• Có hai cái mấu ở đầu ngoài của công cụ bị lệch khi ghép lại. Mình tin là để tách hai nửa ra dễ hơn, nhưng khu vực này lại có overhang nên mình đã sửa lại. Nhờ có nam châm nên cũng không quá cần hai cái mấu này nữa.
• Mình đã thêm vát cạnh ở các bề mặt trên và dưới để cầm nắm dễ chịu hơn, không bị sắc cạnh.
• Ở cạnh 280mm, mình thêm dòng chữ "CLEAR = PASS" để nhắc nhở rằng lọt vừa giữa các tay phanh là tín hiệu tốt.

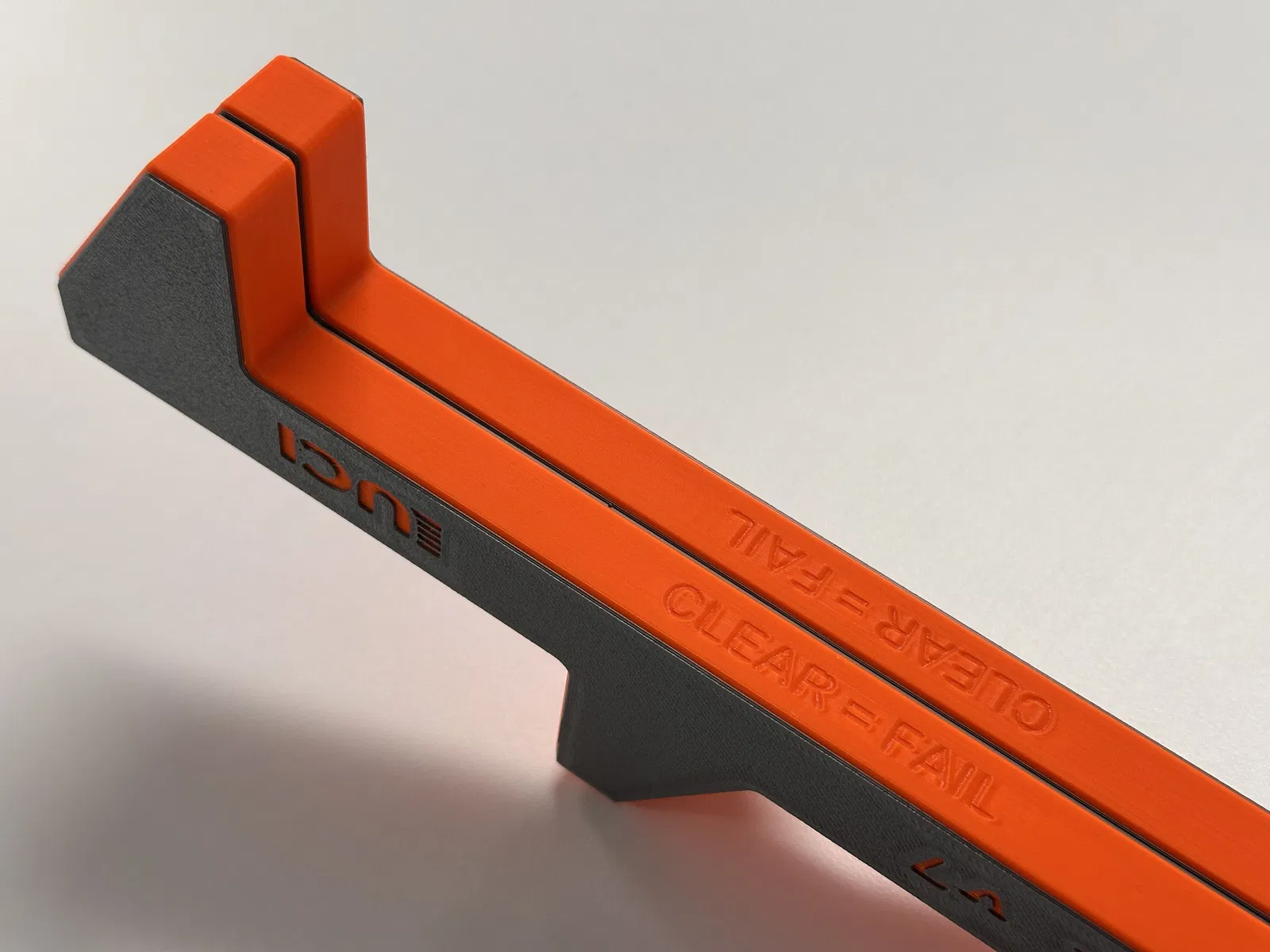

• Ở cạnh 400mm, mình thêm dòng chữ "CLEAR = FAIL" để nhắc rằng nếu thước lọt qua hết đầu ghi-đông, nghĩa là ghi-đông quá hẹp và không đúng quy định.

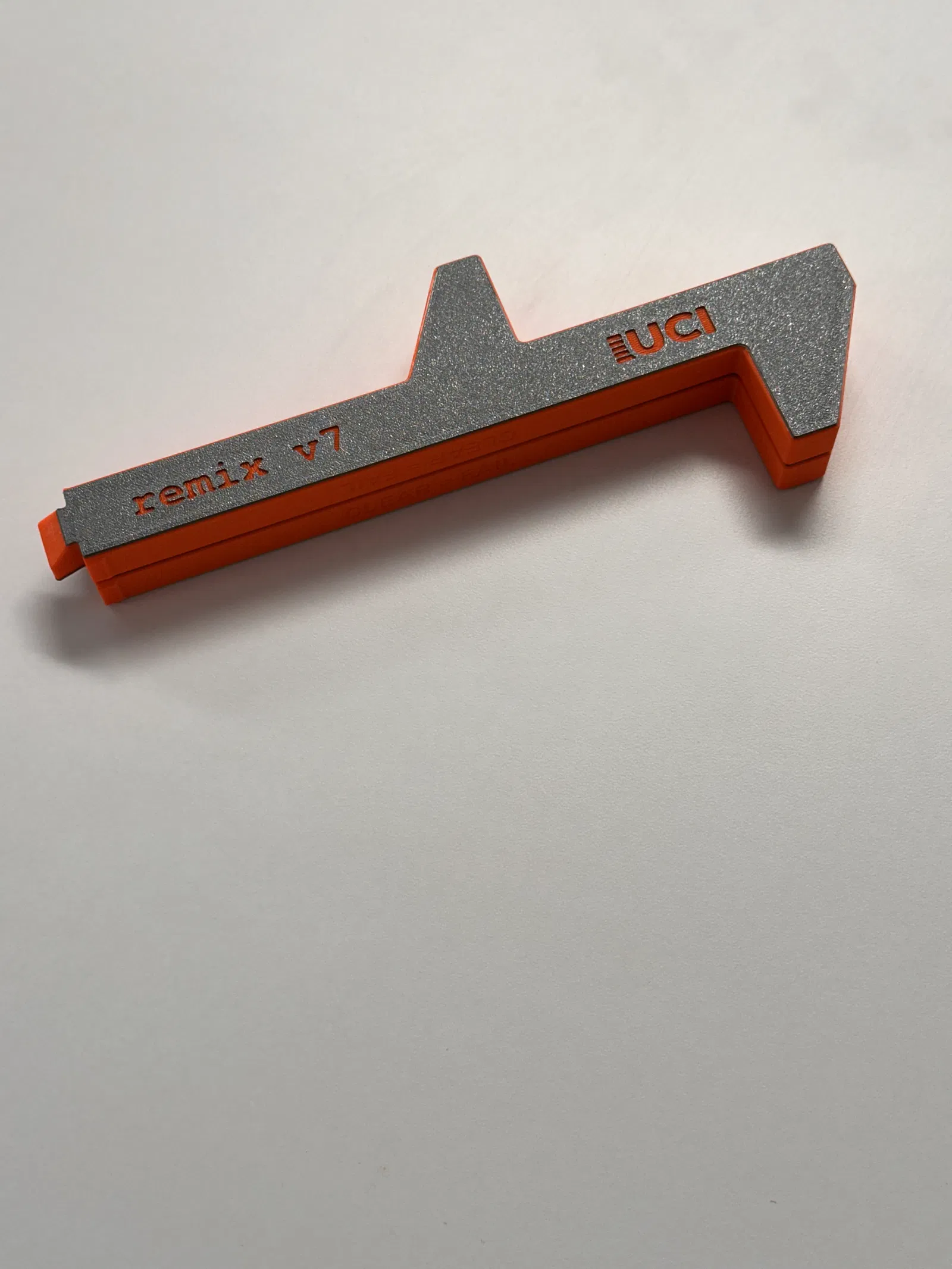

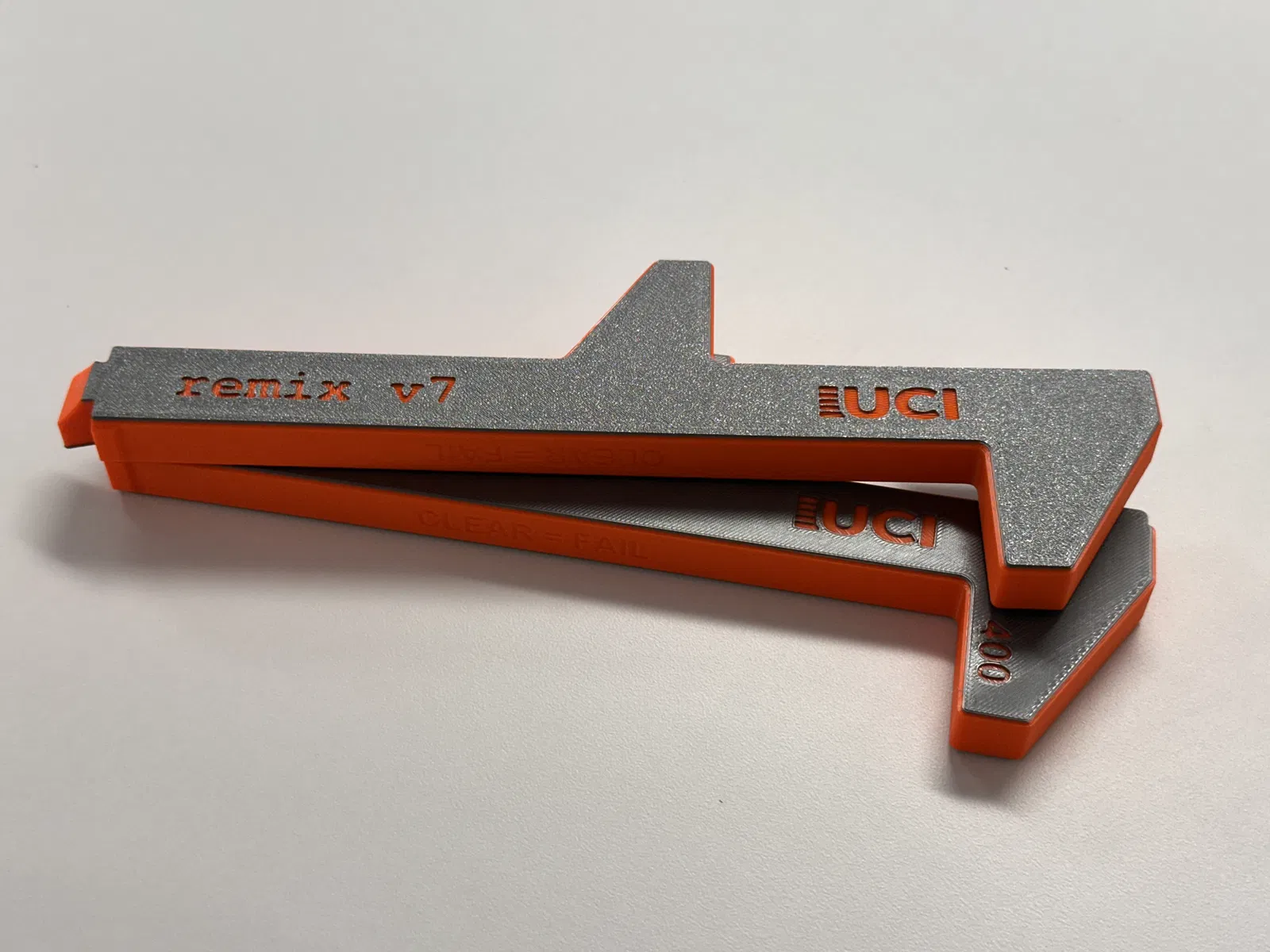

• Cuối cùng, mình thêm logo cá nhân vì đây là bản remix. Đừng trách mình vì muốn được ghi nhận một chút công sức đã bỏ ra nhé.

Hướng dẫn in

Hãy tìm máy in có bàn in vừa vặn - mảnh bên trái dài 249.5mm nên nó sẽ vừa khít trên bàn in 250mm. Mảnh bên phải nhỏ hơn, chỉ 239.5mm. Nếu bạn có bàn in nhỏ hơn một chút, hãy thử xoay chi tiết 45 độ (hoặc góc tương đương) so với bàn in, có thể sẽ vừa. Tiếc là mình không thể làm cho nó vừa với bàn in 180mm dù đã thử đủ cách.

Mình dùng layer 0.2mm cho đầu phun 0.4mm, in với 3 lớp vỏ (shells) và 20% infill. Hầu hết các cài đặt đều ổn. Như đã nói, nếu bạn bật tính năng Arachne hoặc in tường mỏng (thin walls) trong phần mềm cắt lớp, các sọc logo UCI sẽ hiển thị rõ. Có thể không quan trọng lắm nhưng mình nghĩ đã có logo thì nên in cho sắc nét.

Bạn có thể mua thêm 4 viên nam châm 10x3mm và ép chúng vào lỗ. Nó là kiểu lắp khít nên không cần dùng keo. Nếu bạn thấy cần keo, hãy kiểm tra lại kích thước 280mm và 400mm xem máy in của bạn có chuẩn không. Cạnh 280mm nên đo được 279mm và cạnh 400mm nên đo được 399mm - mình đã trừ hao 1mm dung sai.

Nói về dung sai, khớp đuôi én ở máy mình in ra rất khít, sau vài lần tháo lắp thì nó lỏng ra một chút. Nếu thấy quá chặt, hãy dùng một chút dầu bôi trơn để lắp dễ hơn. Mình chưa phải dùng đến giấy nhám hay dũa, nhưng hãy lưu ý là khớp rất khít, mình không thể kiểm soát độ chính xác của từng loại máy in khác nhau.
