Thùng rác để bàn phong cách Airbus A320

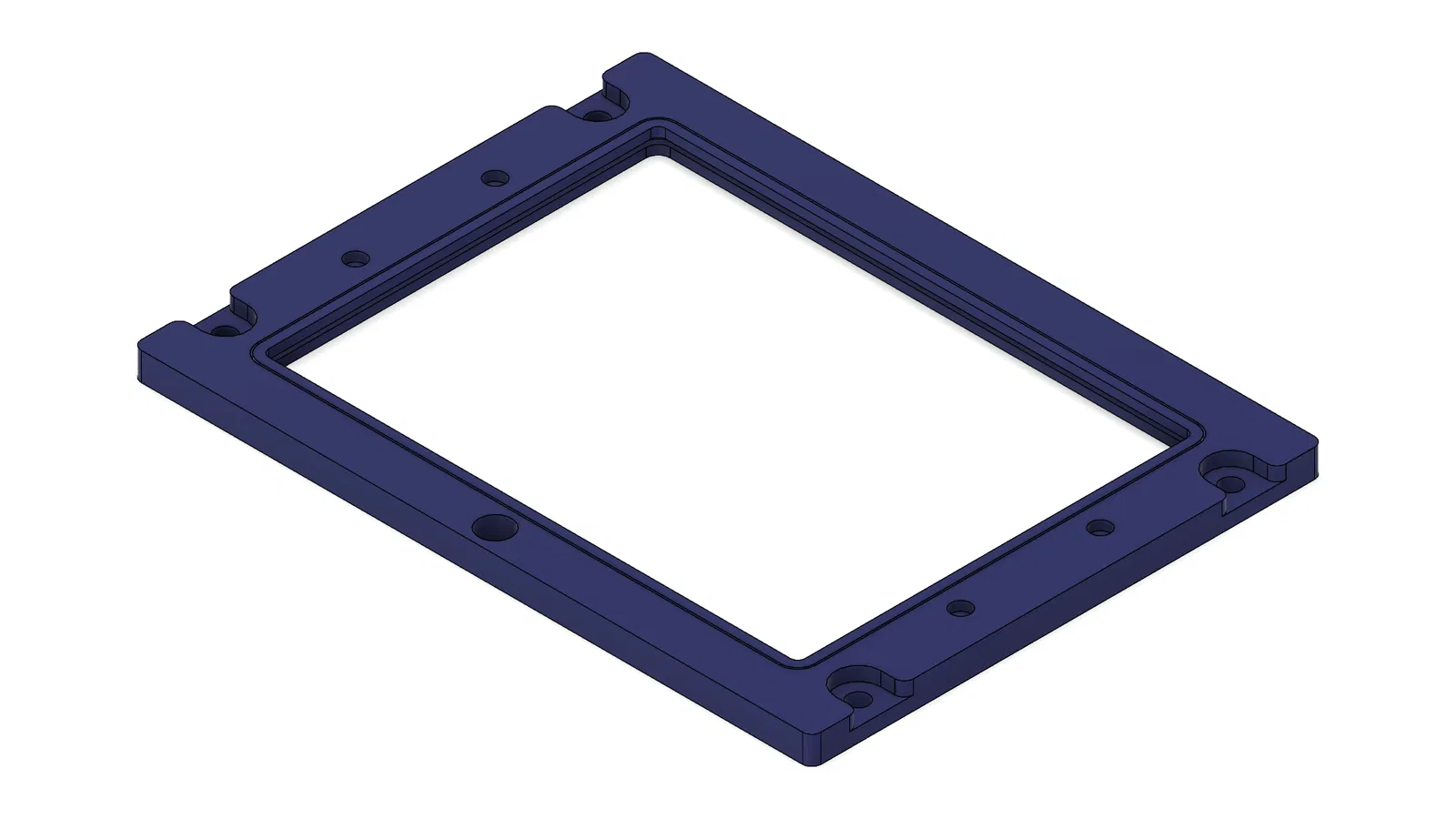

Sau khi hoàn thiện panel máy in (mời xem thêm trong profile của mình), mình nhận ra có khá nhiều rác vụn và giấy thải ra nên quyết định thiết kế chiếc thùng rác mini này. Nó được thiết kế theo phong cách các bảng điều khiển trên máy bay A320, vừa vặn với phần dưới của bệ điều khiển (pedestal) và có cùng kích thước với các sản phẩm WINCTRL.

Có hai profile in bạn cần tải về, dành cho đầu phun (nozzle) 0.4mm tiêu chuẩn và 0.2mm để đạt độ chi tiết và chất lượng tốt hơn cho phần tay cầm và bảng điều khiển phía trên. Bạn vẫn có thể dùng đầu phun tiêu chuẩn để in nhưng chất lượng bề mặt sẽ không đẹp bằng.

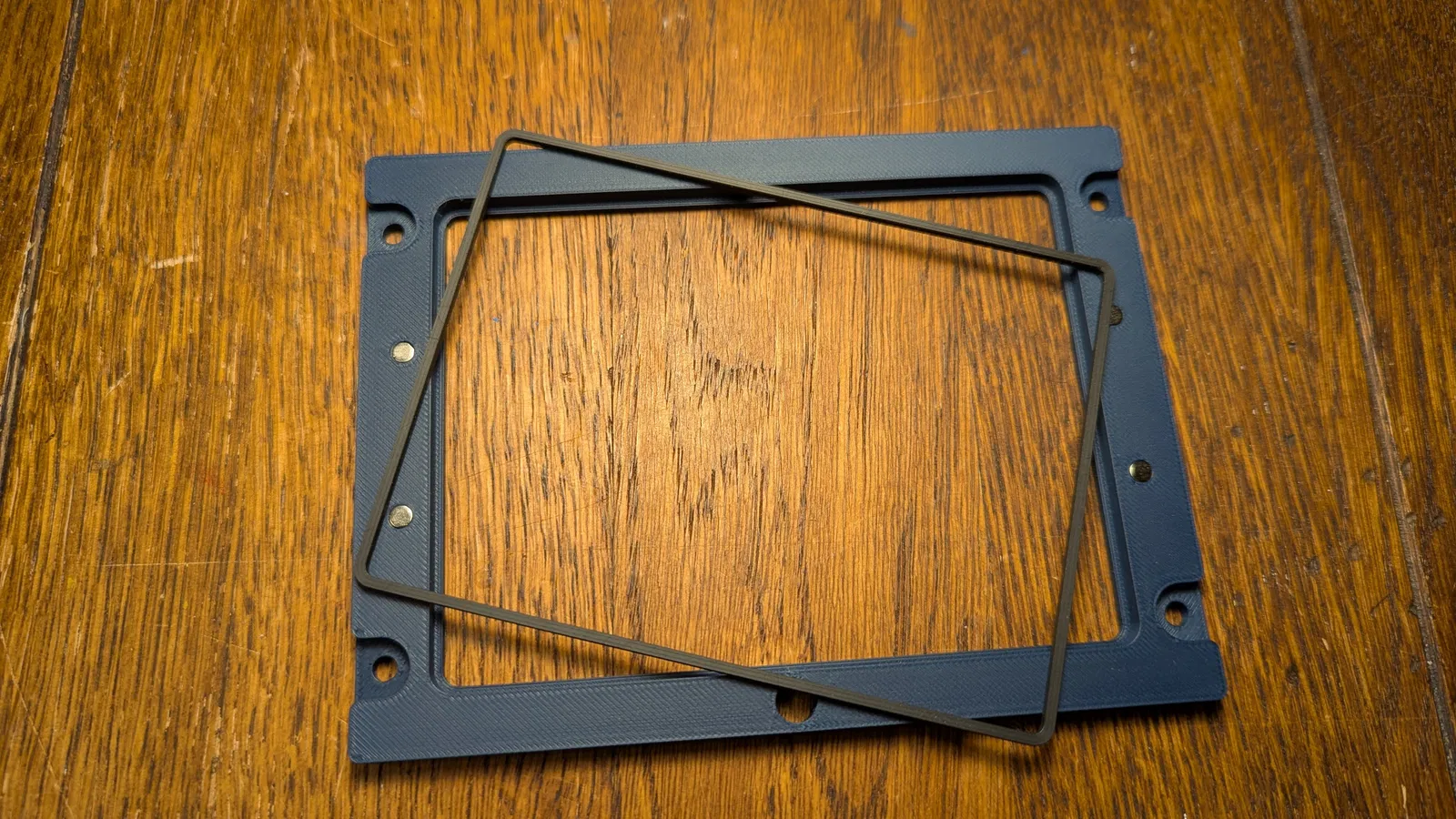

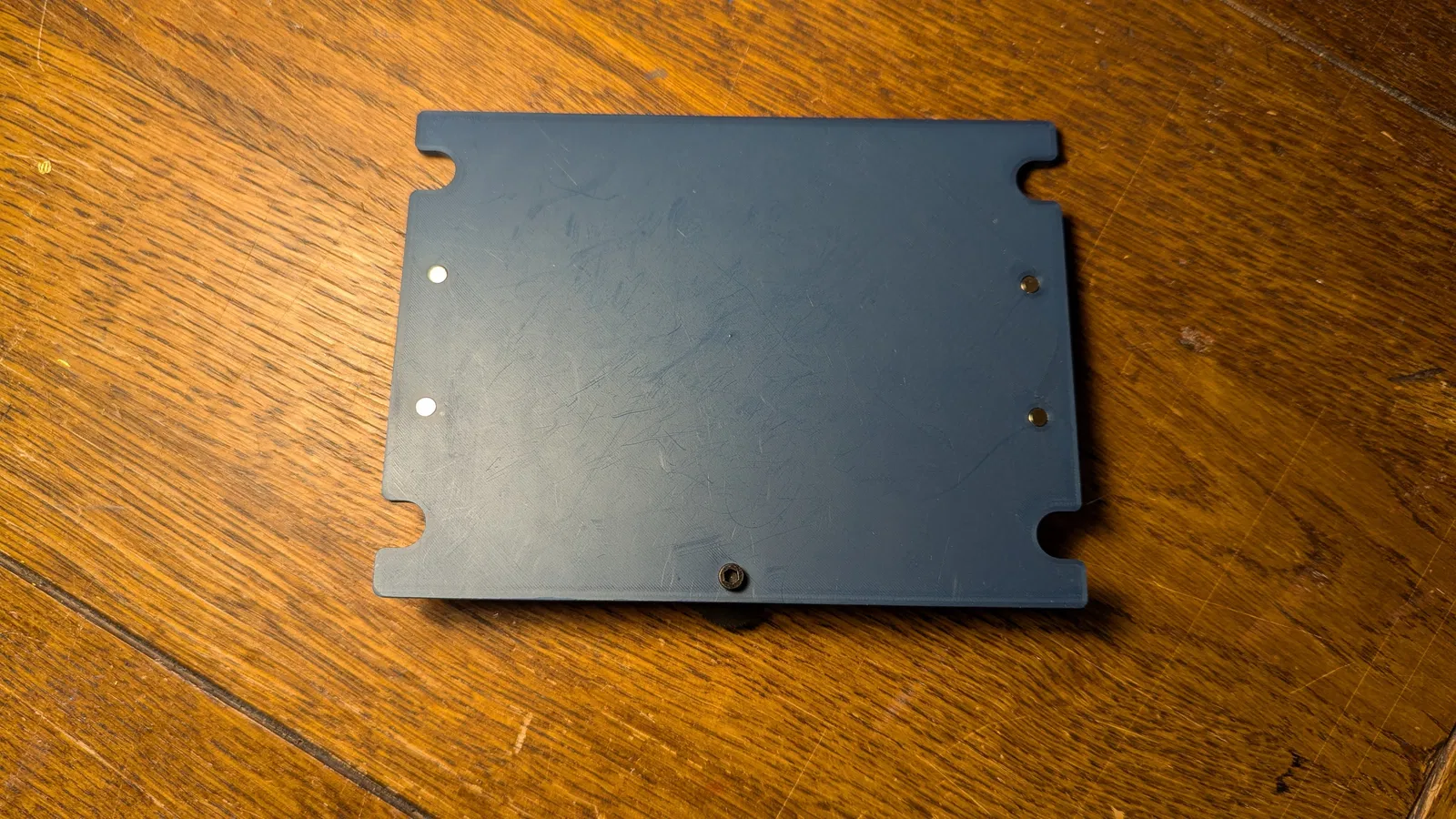

Mình dùng tám viên nam châm tròn 4*2mm để giữ nắp thùng.

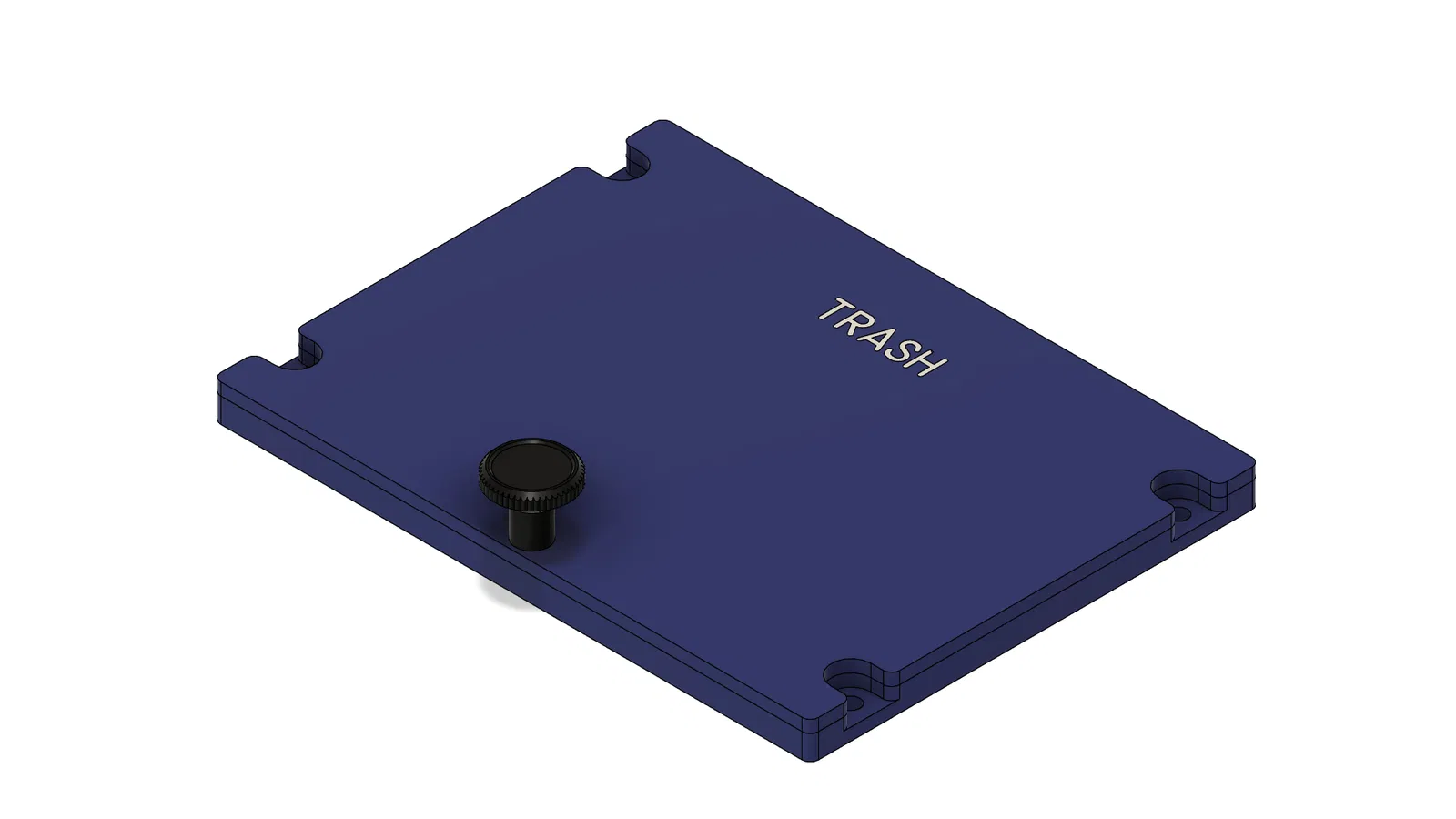

Cần một con ốc cấy nhiệt (heat insert) M3 và một ốc vít M3 dài khoảng 12mm để cố định tay cầm.

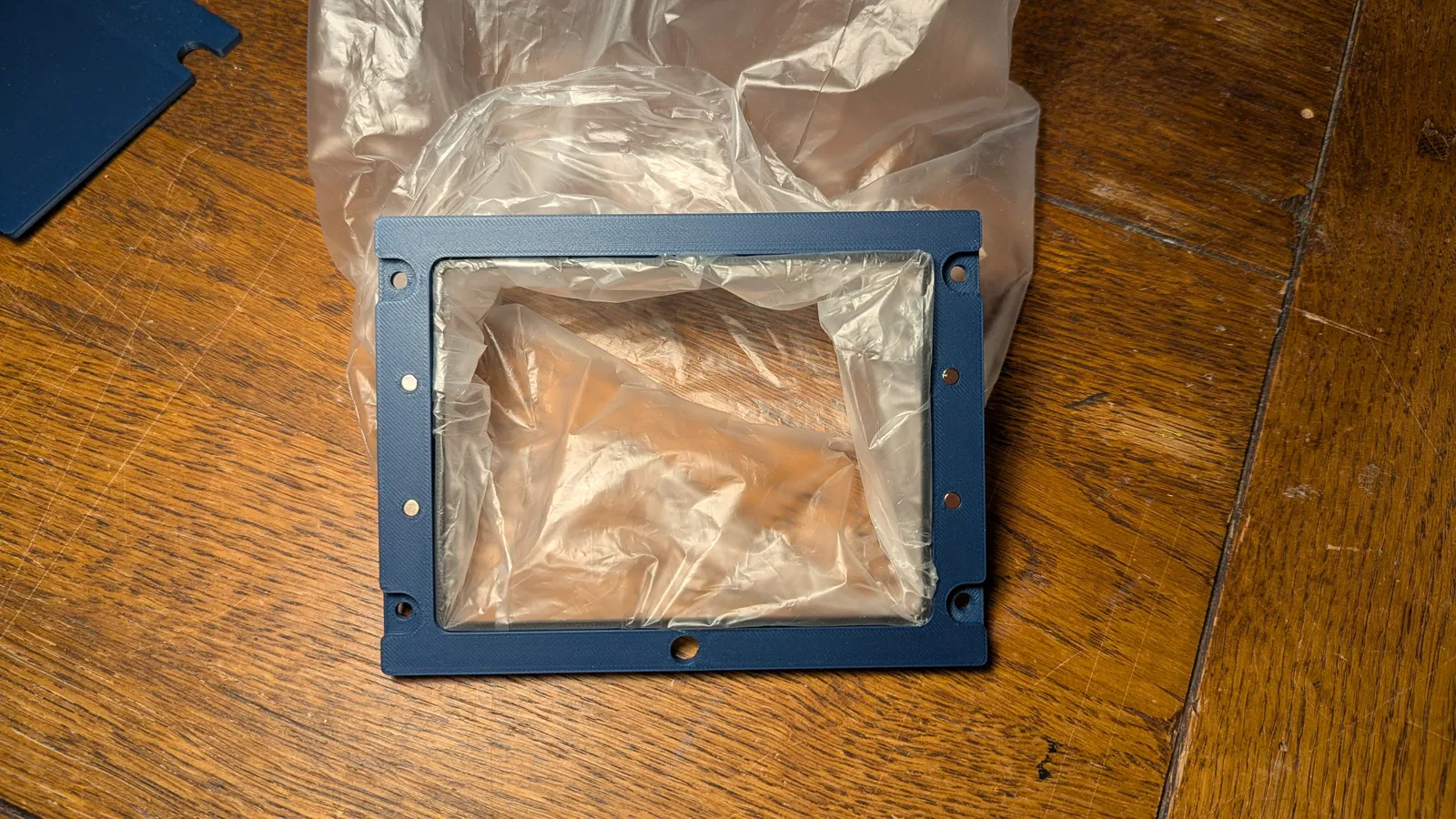

Về túi đựng rác, mình dùng loại túi zip đông lạnh thông thường là vừa vặn.

Hướng dẫn in:

Nếu file .3mf đã được tải lên, nó sẽ bao gồm mọi thiết lập chuẩn xác. Tuy nhiên, bạn vẫn nên kiểm tra lại các thông số:

*LƯU Ý: Ở tab filaments, hãy đảm bảo chọn filament trong suốt (transparent) làm màu đầu tiên, nếu không phần infill sẽ bị trộn lẫn vào vật thể của bạn. Nếu vẫn chưa được, hãy thử xóa rồi thêm lại filament màu xanh.

*LƯU Ý: Có hai profile in cho nozzle 0.2mm và 0.4mm. Bảng điều khiển phía trên nên in bằng 0.2mm để phần chữ hiển thị sắc nét nhất.

Mình dùng ba loại nhựa PLA khác nhau để làm phần panel phía trên có chữ và đèn nền LED:

• Màu xanh: Mình dùng Polyterra Army Blue PLA.
• Màu trắng: Bất kỳ loại nhựa PLA trắng tiêu chuẩn nào cũng được.
• Trong suốt: Mình dùng FormFutura "easy fil PLA natural", nhưng loại trong suốt nào cũng ổn. Độ trong càng cao thì đèn xuyên qua càng tốt.

Filament trong suốt tạo nên các khối chứa chữ bên trong panel để khuếch tán ánh sáng đều hơn. Lớp trên cùng là một vật thể riêng biệt dày 0.1mm (1 lớp) in bằng nhựa trắng để che đi phần infill bên dưới, giúp chữ trông thẩm mỹ và chuyên nghiệp hơn.

Khi import vào phần mềm, đừng nhấn scale to millimeters và hãy load dưới dạng một object có nhiều phần (single object with multiple parts).

• Ironing: Topmost surface only (chỉ mặt trên cùng) cho panel phía trên.
• Infill type: Rectilinear.
• Infill density: 10% cho nozzle 0.2mm, 45% cho các panel tiêu chuẩn và 100% cho núm vặn và tay cầm.
• Layer height: 0.1mm cho panel phía trên/núm vặn và 0.15mm cho các panel khác.

Sử dụng support tiêu chuẩn nếu có lỗ treo, phần này rất dễ gỡ.

Đảm bảo ironing pattern chạy từ trái sang phải. Hãy xoay hướng in đúng cách và đồng nhất cho tất cả các panel. Nếu dùng OrcaSlicer, bạn có thể chỉnh ironing angle thành 90 độ.
