Giá đỡ Raspberry Pi tích hợp nguồn cho máy in 3D Ender 5 Pro

Giá đỡ Raspberry Pi tích hợp Buck Converter cho Ender 5 Pro

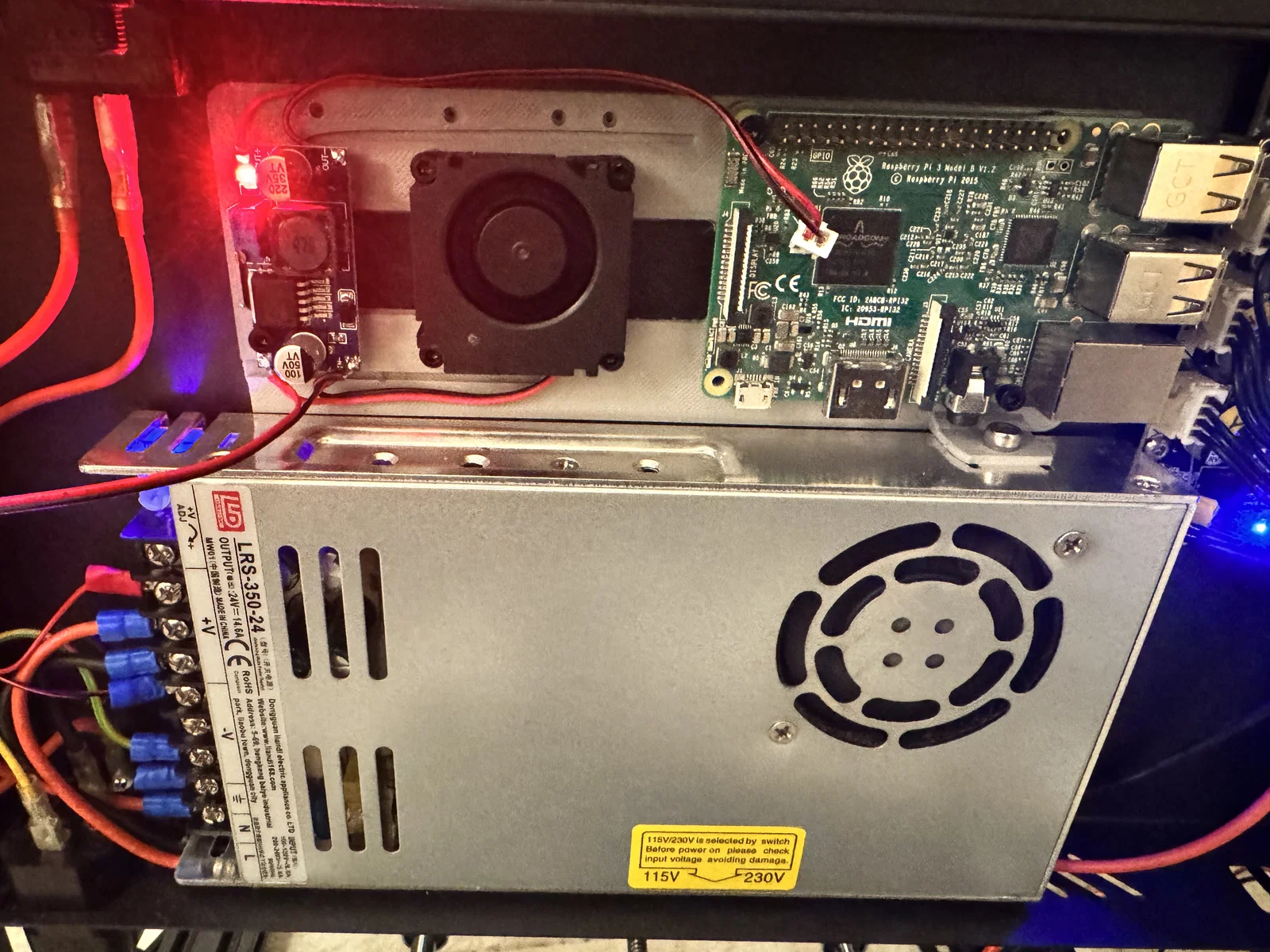

Nếu bạn đang sở hữu dòng máy in 3D Ender 5 Pro và muốn nâng cấp hệ thống điều khiển bằng Raspberry Pi để chạy OctoPrint, thì phụ kiện này chính là giải pháp hoàn hảo dành cho bạn. Bộ khung này được thiết kế chuyên biệt để gắn trực tiếp lên bộ nguồn (PSU) của máy in, giúp tiết kiệm không gian và tạo sự gọn gàng tối đa cho hệ thống dây điện bên trong máy. Bạn sẽ không còn phải lo lắng về việc đặt bo mạch Raspberry Pi ở đâu cho an toàn mà vẫn đảm bảo được tính thẩm mỹ cũng như khả năng thông gió tốt nhất.

Sản phẩm không chỉ là một cái khung đỡ đơn thuần mà còn tích hợp sẵn vị trí lắp đặt Buck Converter để chuyển đổi nguồn điện từ PSU của máy in sang 5V cho Raspberry Pi. Nhờ cách thiết kế thông minh này, bạn có thể cấp nguồn ổn định cho bo mạch mà không cần thêm dây cáp nguồn cồng kềnh bên ngoài. Đặc biệt, bộ khung còn có sẵn vị trí để gắn thêm một quạt làm mát 4040, giúp duy trì nhiệt độ ổn định cho cả bo mạch và Buck Converter trong suốt quá trình in ấn kéo dài nhiều giờ đồng hồ.

Dưới đây là một số thông tin kỹ thuật và lưu ý để bạn có thể in và lắp đặt bộ khung này một cách hiệu quả nhất:

• Thiết kế tương thích hoàn hảo với bộ nguồn của Ender 5 Pro, đảm bảo các lỗ bắt vít khớp chính xác.
• Tích hợp sẵn rãnh và vị trí cố định cho Buck Converter, giúp việc đi dây nguồn gọn gàng và an toàn hơn.
• Có thiết kế hỗ trợ quạt tản nhiệt 4040, giúp tăng độ bền cho linh kiện điện tử khi hoạt động liên tục.
• Khuyên dùng vật liệu in PLA hoặc PETG để đảm bảo độ cứng cáp và chịu nhiệt vừa đủ cho môi trường bên trong hộp PSU.
• Nên thiết lập Infill từ 20-30% và sử dụng support ở những vị trí có gờ nhô ra để đảm bảo độ chính xác cho các khớp nối.
• Lưu ý kiểm tra kỹ điện áp đầu ra của Buck Converter (đo bằng đồng hồ vạn năng) trước khi cấp điện cho Raspberry Pi để tránh gây hỏng bo mạch.

Việc lắp đặt hệ thống này không chỉ giúp máy Ender 5 Pro của bạn trông chuyên nghiệp hơn mà còn giúp quản lý nhiệt độ tốt hơn, đảm bảo OctoPrint hoạt động mượt mà và ổn định nhất.
