Ngàm gắn nguồn HDPLEX 250W cho vỏ case Densium 4 Plus

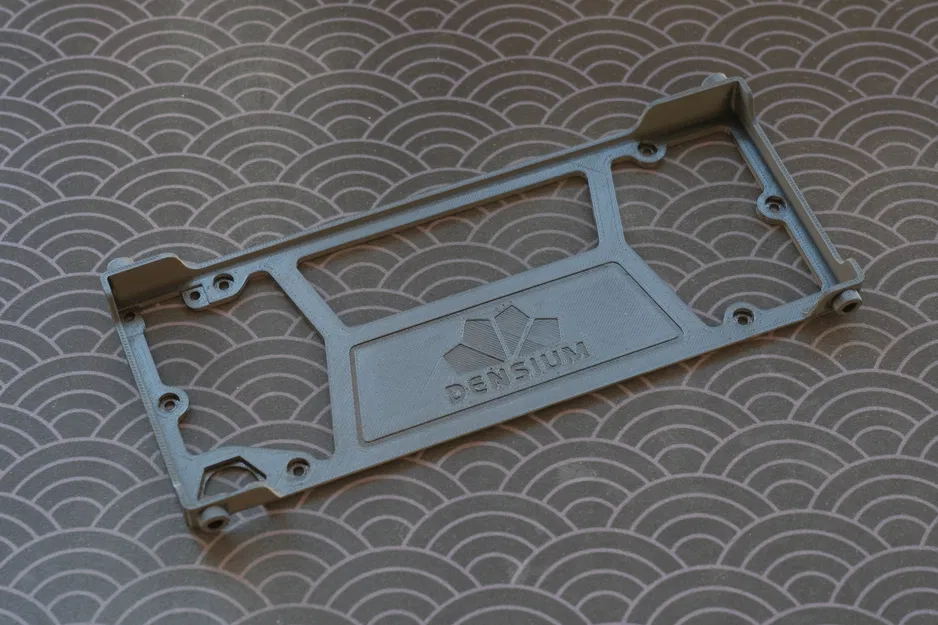

Phụ kiện này cho phép bạn gắn bộ nguồn HDPLEX 250W vào mặt trước của vỏ máy Densium 4 Plus mà không bị cấn với card đồ họa (GPU). Bạn sẽ cần dùng băng keo hai mặt để cố định bộ nguồn vào ngàm. Mình đã sử dụng băng keo chịu nhiệt Tesa 4965 PET loại 6mm, nhưng bạn có thể dùng bất kỳ loại băng keo chịu nhiệt nào khác đều được.

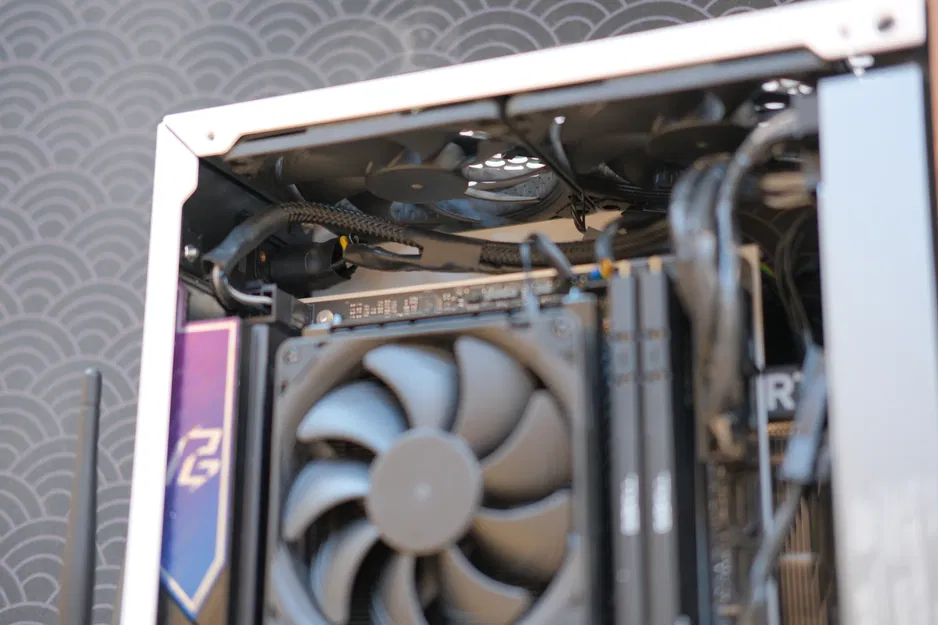

Bộ này cũng bao gồm một tấm adapter cho khe cắm Flex ATX và một tấm che quạt (fan shroud) thương hiệu Noctua cực chất. Tấm che quạt giúp giảm thiểu việc hút lại khí nóng và tạo điểm nhấn thẩm mỹ cho tản nhiệt CPU sử dụng quạt Noctua NF-A9x14.

Hướng dẫn in

Nên in bằng chất liệu ABS/ASA với số lượng tường/mặt trên/dưới đủ dày để đảm bảo độ cứng cáp. Mình khuyên dùng 4 lớp tường và độ lấp đầy (infill) đặc hoàn toàn. ABS sẽ bị co rút khi in, nên bạn hãy cân nhắc tăng tỉ lệ (scale) lên 100.5% ở trục X và Y, tùy thuộc vào máy in và loại nhựa bạn dùng. Ngàm gắn mặt trước cần có support ở phần lỗ bắt ốc nút nguồn và 4 vị trí chốt lắp ốc nhiệt (heat set insert).

Danh sách linh kiện (BOM)

Danh sách cho ngàm gắn mặt trước:

• 2x ốc M3x6mm BHCS
• 6x ốc nhiệt M3x5x4mm (kiểu Voron)
• Băng keo hai mặt chịu nhiệt (Tesa 4965 6mm)

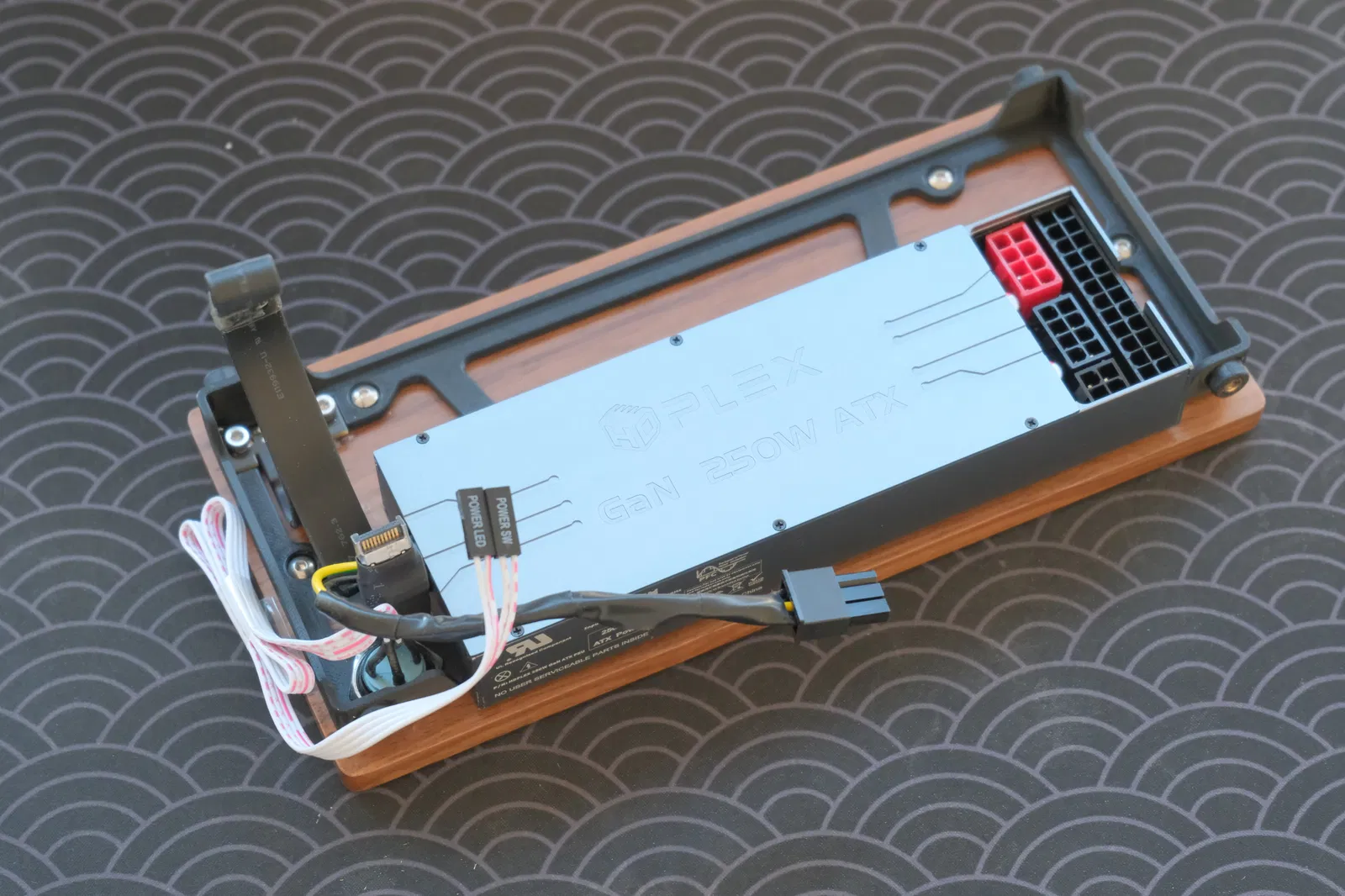

Hai ốc nhiệt sẽ được lắp vào lỗ cho PCB cổng USB. Bạn chỉ cần thả nhẹ vào là khớp, nó sẽ đóng vai trò như đai ốc cho ốc M3x6mm đầu nút. Sau khi dán bộ nguồn bằng băng keo, nó sẽ che đi 2 lỗ bắt ốc. Mẹo nhỏ là hãy dán thêm băng keo lên phần đỉnh bộ nguồn nơi tiếp xúc với vách thùng máy để tăng thêm độ cứng.

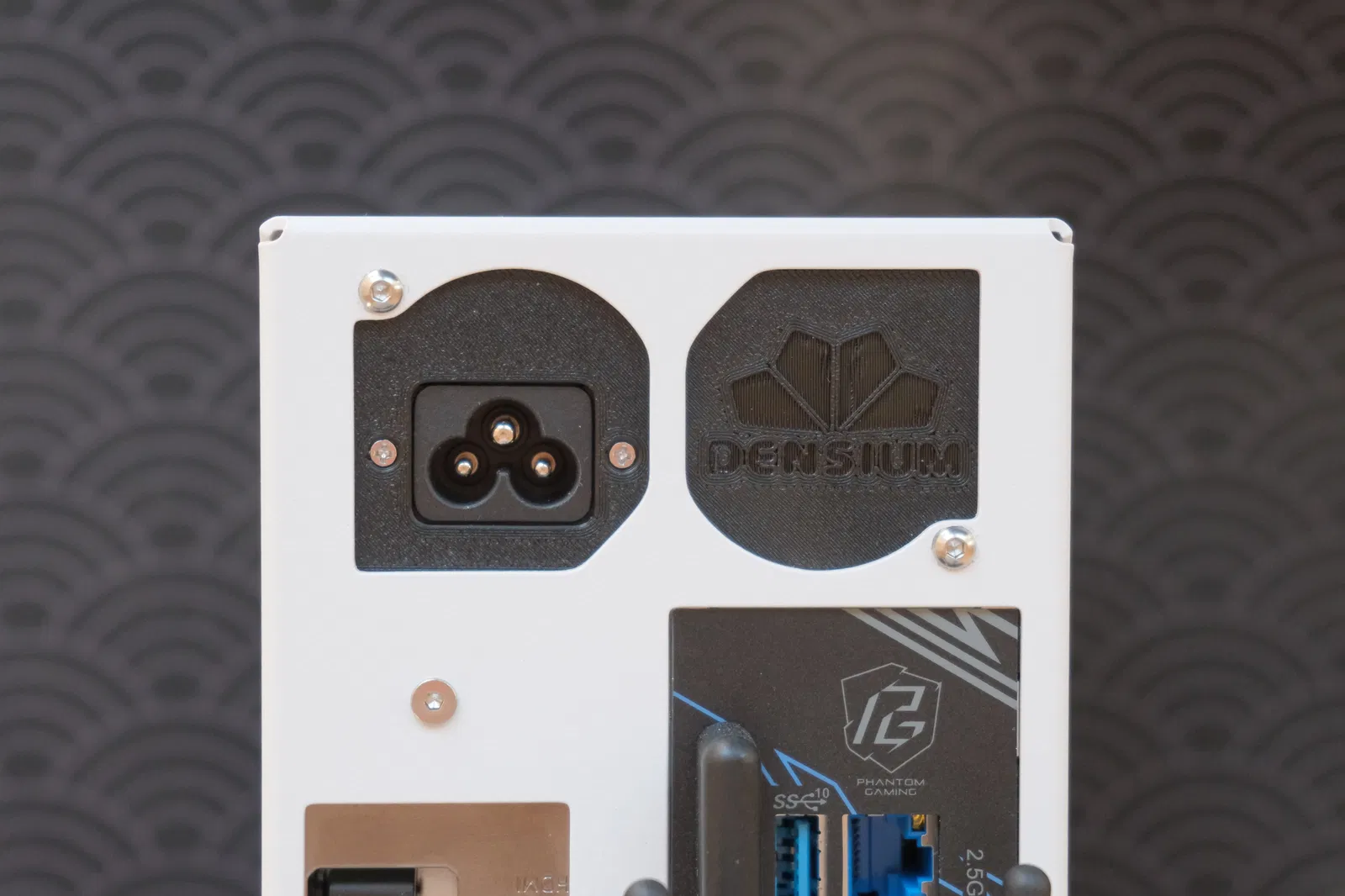

Danh sách cho tấm cổng cắm nguồn (Inlet panel):

• 2x ốc M3x8mm
• 2x đai ốc M3

Các đai ốc này khá khít. Bạn có thể giữ nhẹ chúng tại chỗ rồi vặn ốc từ phía còn lại để kéo chúng vào hốc lắp.

Kết luận

Nếu cần thêm thông tin, anh em cứ thoải mái để lại bình luận nhé.

Thông tin chi tiết về bản dựng:

https://www.reddit.com/r/sffpc/comments/1rlihmv/densium_4_plus_hdplex_250w/
