Giá đỡ cuộn len Yarn spike kate - Thiết kế Parametric

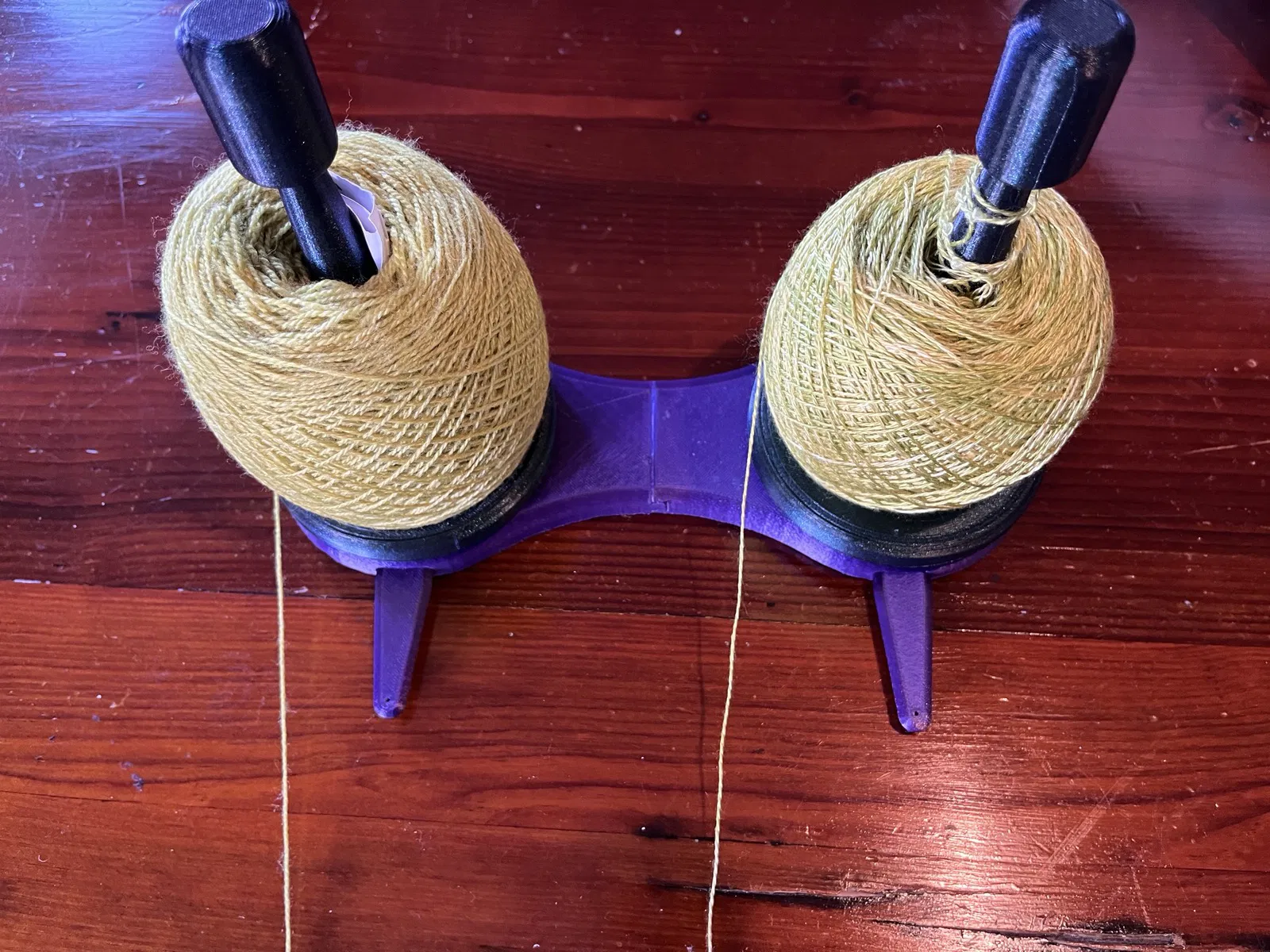

Đây là thiết kế giá đỡ cuộn len kép của tôi từ Onshape, đã được xuất ra file để các bạn in ấn tiện lợi hơn. Đây là một chiếc kate (giá đỡ len) khá nhẹ, gọn nhẹ để bạn có thể đan trực tiếp từ các cuộn len.

Cần chuẩn bị thêm phụ kiện ngoài (không in)

Bạn cần chuẩn bị hai thanh kim loại. Thiết kế này dành cho thanh có đường kính 6mm, dài khoảng 80-140mm. Nếu thanh nhỏ hơn một chút cũng không sao, chỉ cần lắp vào đế hơi lỏng một xíu thôi.

Bạn cũng có thể dùng thanh gỗ tròn, nhưng nên bôi thêm chút mỡ silicone hoặc sáp nến để xoay trơn tru hơn.

Nếu muốn tùy chỉnh kích thước thanh, bạn có thể chỉnh biến #shaft_diameter trong Onshape rồi xuất lại file từ tab "printable parts".

Những thứ cần in

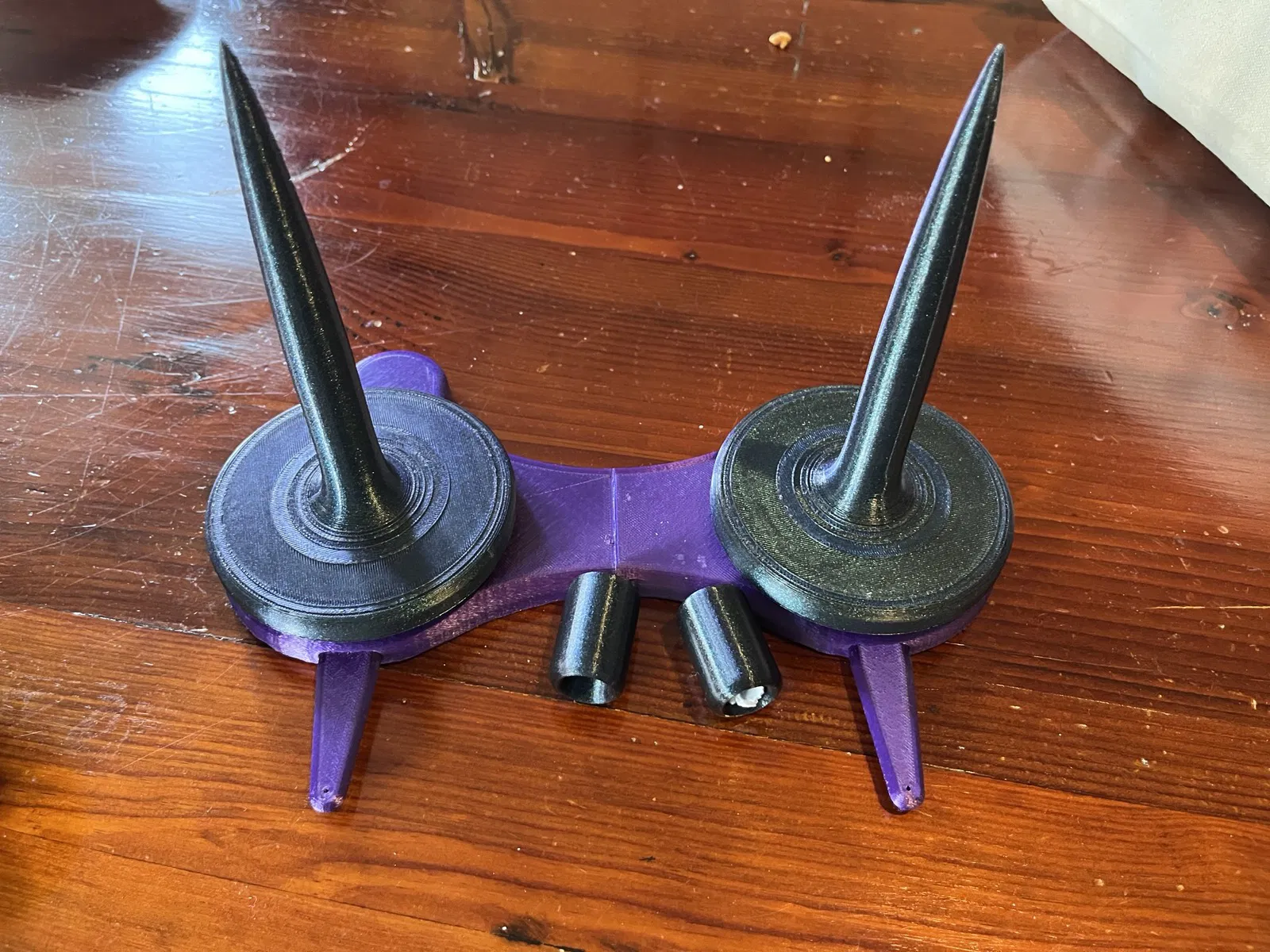

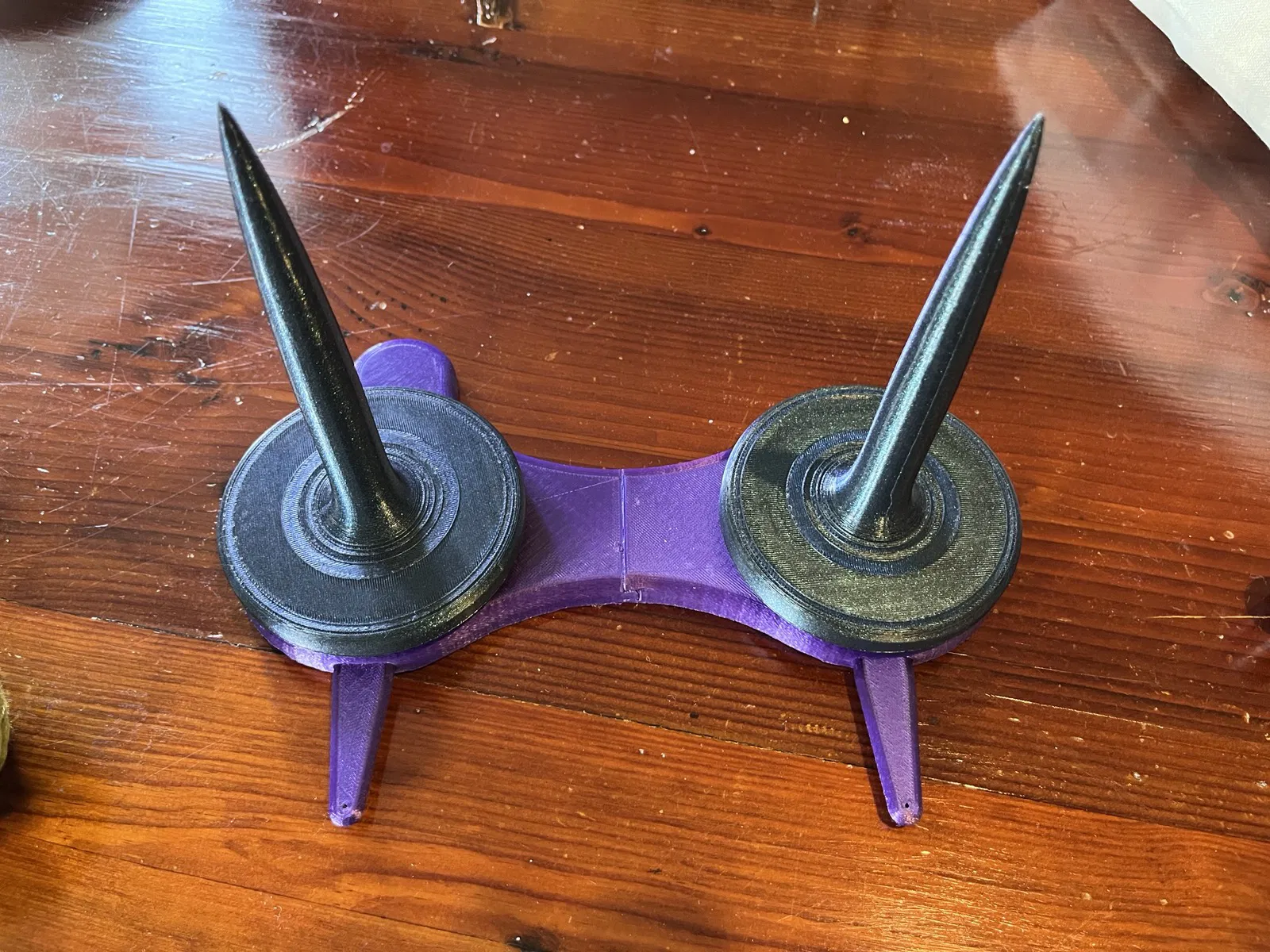

• Đế (Base): Chọn in đế nguyên khối hoặc đế chia đôi nếu máy in của bạn có khổ nhỏ. Bản chia đôi giúp tháo lắp dễ dàng khi mang đi xa.
• Hai đầu xoay (Spinners): Đây là phần để đặt cuộn len vào.
• Hai miếng chèn dẫn len (Guide inserts): Dùng để cắm thêm dây kim loại cứng làm thanh dẫn hướng len.
• Hai nắp (Caps): Chỉ cần in nếu bạn muốn bảo vệ đầu nhọn khi vận chuyển. Lưu ý: Phần nắp này mình làm nhanh nên độ khớp chưa được hoàn hảo lắm.

Một số lưu ý

Nếu đầu xoay chưa mượt, bạn có thể dùng mũi khoan 6.5mm khoan nhẹ vào lõi để nó trơn hơn. Đây là mẹo mình hay dùng.

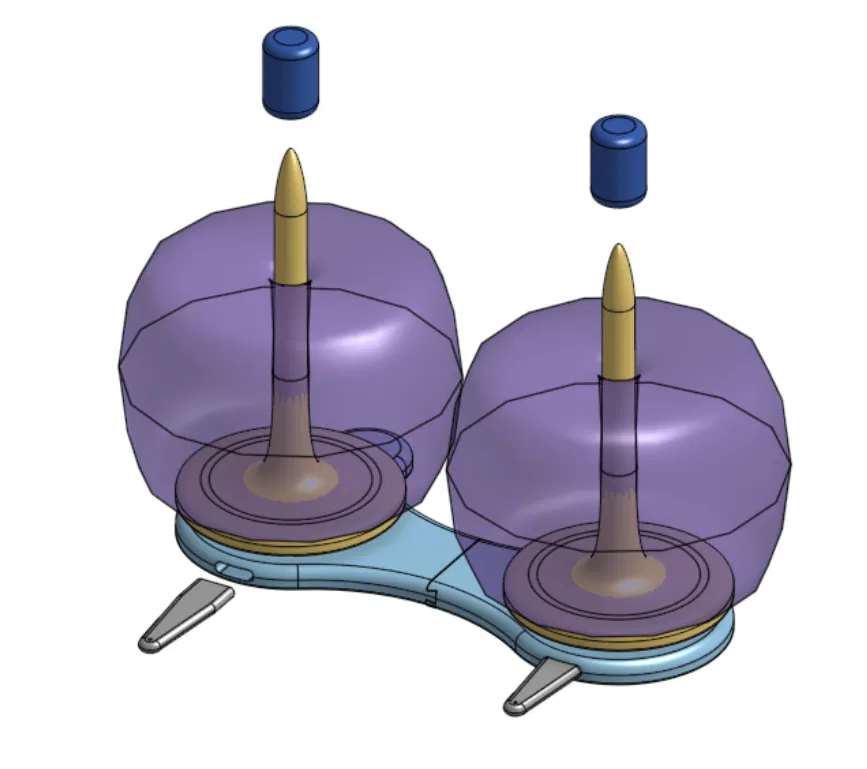

Thiết kế Parametric

Bạn hoàn toàn có thể tự chỉnh sửa các thông số trong Onshape như đường kính trục, kích thước đế, hay thêm bớt các tính năng. Các biến quan trọng như #shaft_diameter, #spinner_shaft_tolerance (độ hở của trục) hay #max_yarn_cake_diame (đường kính tối đa của cuộn len) đều có thể thay đổi dễ dàng.

Dù dự án này chưa được sắp xếp tối ưu hoàn hảo, nhưng nó thực sự hoạt động rất ổn định!
