Khung ABB Tango cho IKEA Symfonisk

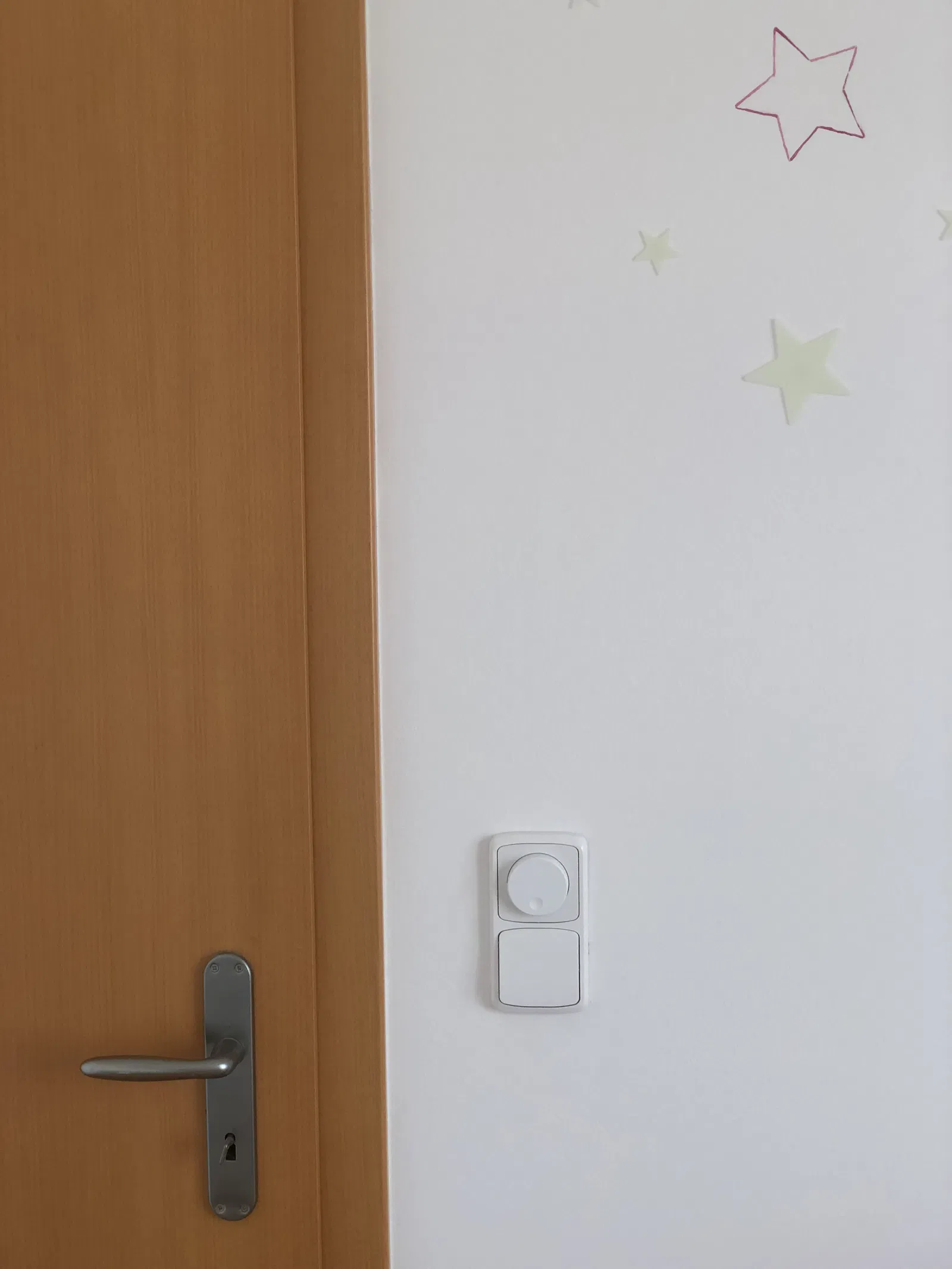

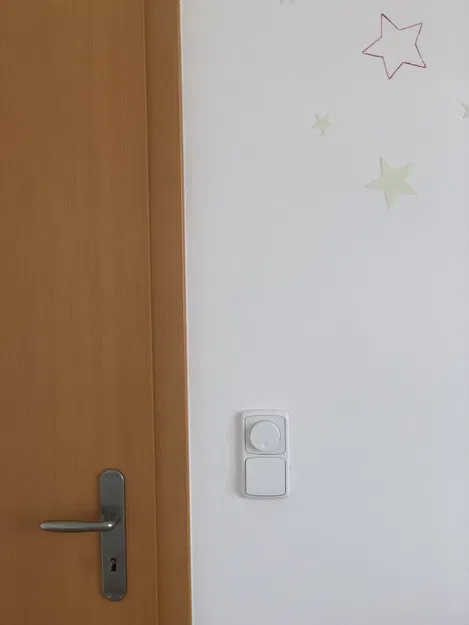

Khi thấy chiếc Symfonisk Sound Remote, mình đã nảy ra ý định gắn chúng cạnh các công tắc đèn thông thường để dùng như thiết bị điều chỉnh độ sáng. Hầu hết các công tắc trong nhà mình đều dùng dòng ABB Tango. Nếu bạn cũng đang dùng loại này thì đây chính là giải pháp dành cho bạn, hoặc chí ít cũng là một nguồn cảm hứng để bạn tham khảo.

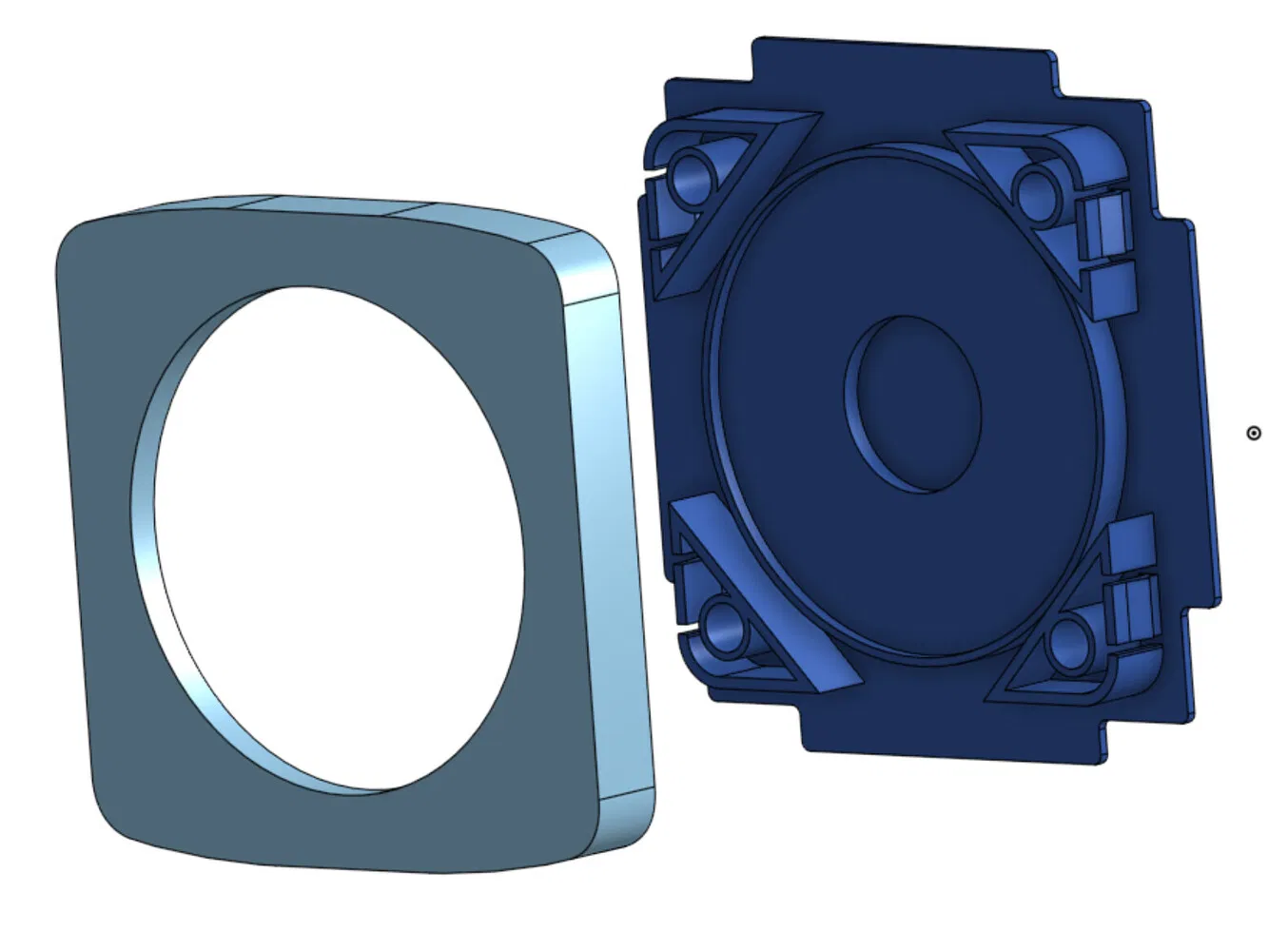

Bạn có thể tìm thấy mô hình này trên Onshape bằng cách tìm kiếm từ khóa "Symfonisk" (tên chính xác là ABB Tango for IKEA Symfonisk).

Mình in mô hình này với độ phân giải 0.2mm trên máy Prusa Mini bằng nhựa PETG (màu Signal White của Prusa). Cả hai bộ phận đều khớp chặt vào nhau nhưng vẫn có thể tháo rời dễ dàng. Ngoài ra, phần đế cũng bám chắc vào mặt công tắc tường mà không bị lỏng lẻo. Tuy nhiên, kết quả có thể thay đổi tùy thuộc vào máy in, thiết lập và loại nhựa bạn sử dụng.

Có 2 lưu ý để bề mặt trước đạt độ mịn tối đa: Thứ nhất là dùng tấm nền in (bed plate) loại mịn. Thứ hai là hiệu chỉnh lớp đầu tiên thật chuẩn. Nếu đầu in quá cao, các sợi nhựa sẽ bị hở và nhìn không đẹp.

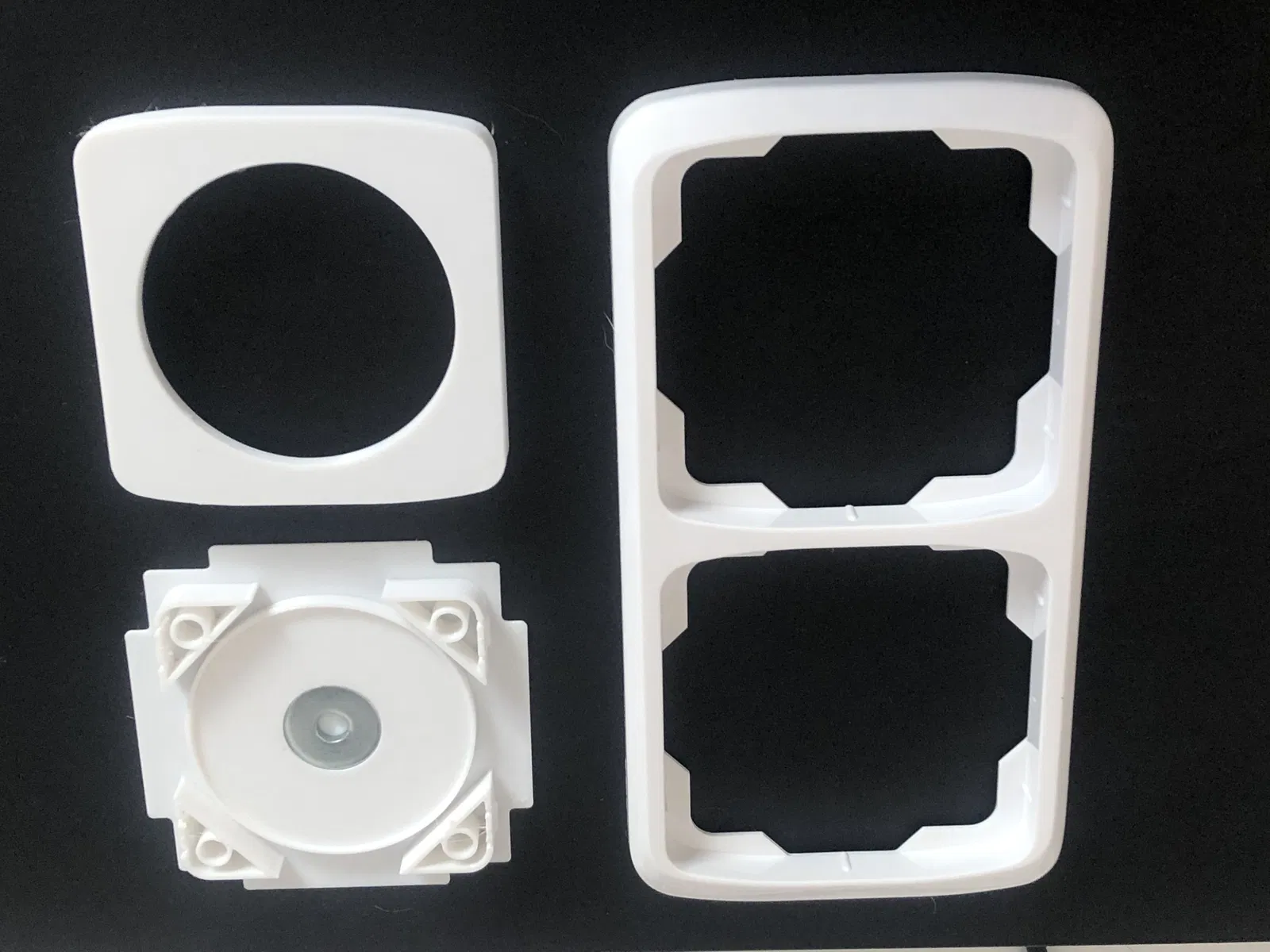

Bộ sản phẩm bao gồm hai chi tiết in 3D, một vòng đệm sắt (18mm) và tất nhiên là khung Tango nguyên bản. Trong trường hợp của mình, mình dùng khung đôi để vừa vặn cho cả công tắc tường và bộ điều chỉnh. Lưu ý rằng khung ngang của Tango khác với khung dọc nhé.

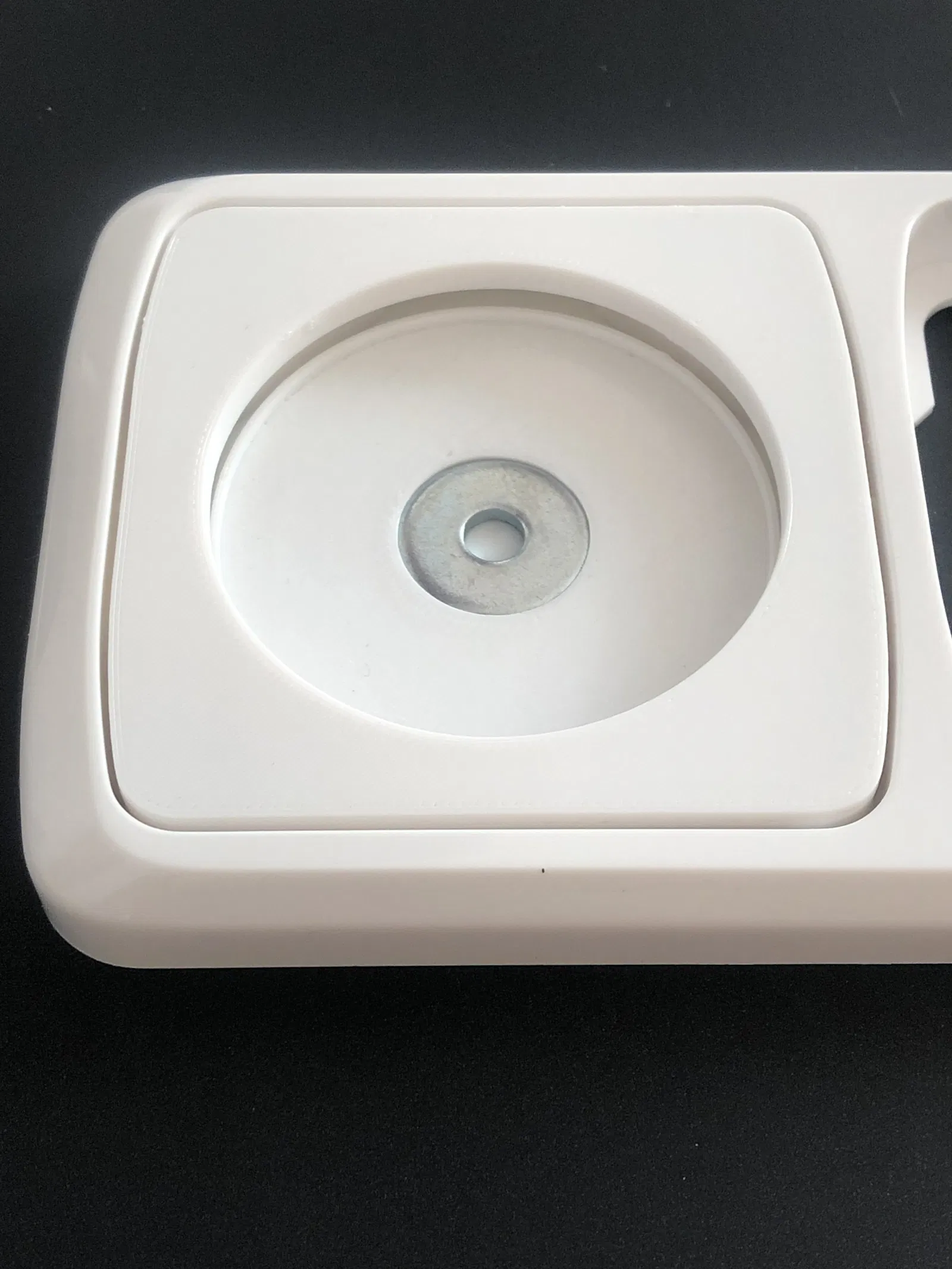

Vòng đệm sắt giúp remote nằm chắc chắn trong hốc. Đồng thời, bạn vẫn có thể lấy remote ra nếu cần.
