Giá đỡ cuộn nhựa cho Neptune 4 / 4 Pro dùng vòng bi 608
Nâng cấp trải nghiệm in với giá đỡ cuộn nhựa cho dòng Neptune 4/4 Pro. Thiết kế thông minh sử dụng vòng bi 608 giúp cuộn nhựa xoay êm ái, giải quyết triệt để lỗi lệch ren khó chịu so với các mẫu thông thường. Dễ dàng lắp đặt và cực kỳ chắc chắn.
Mô tả

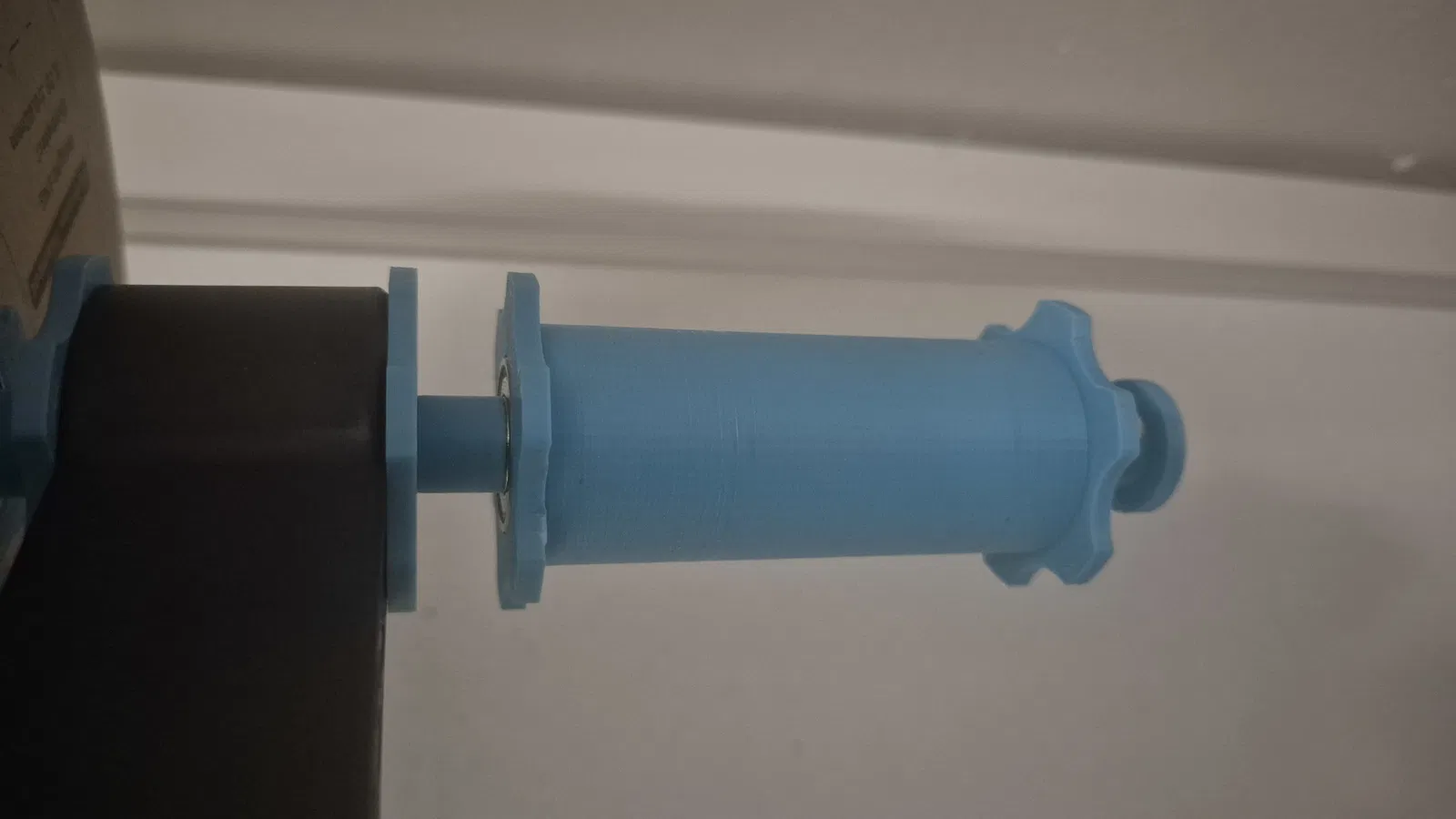

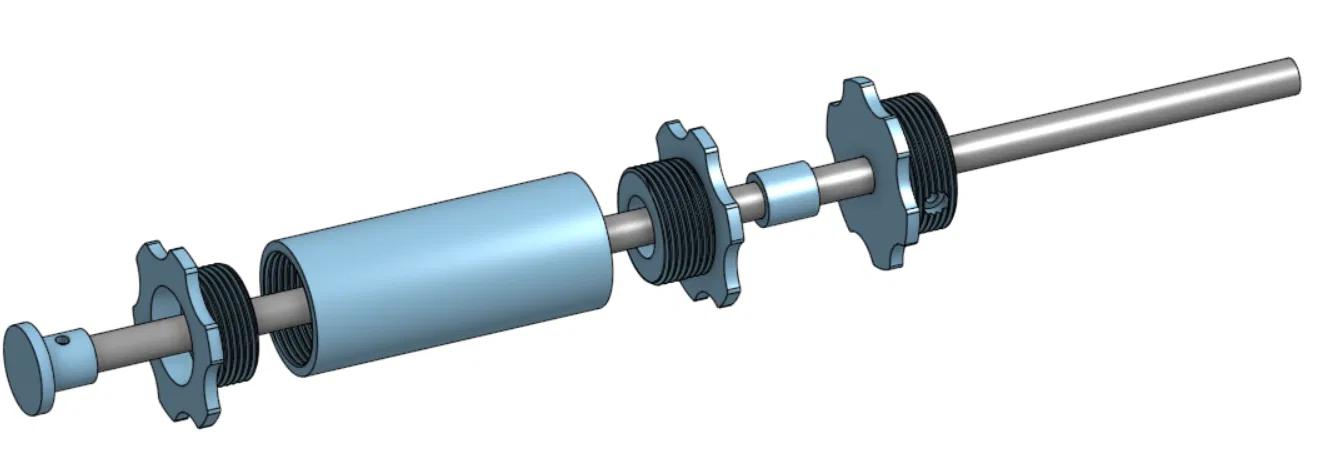

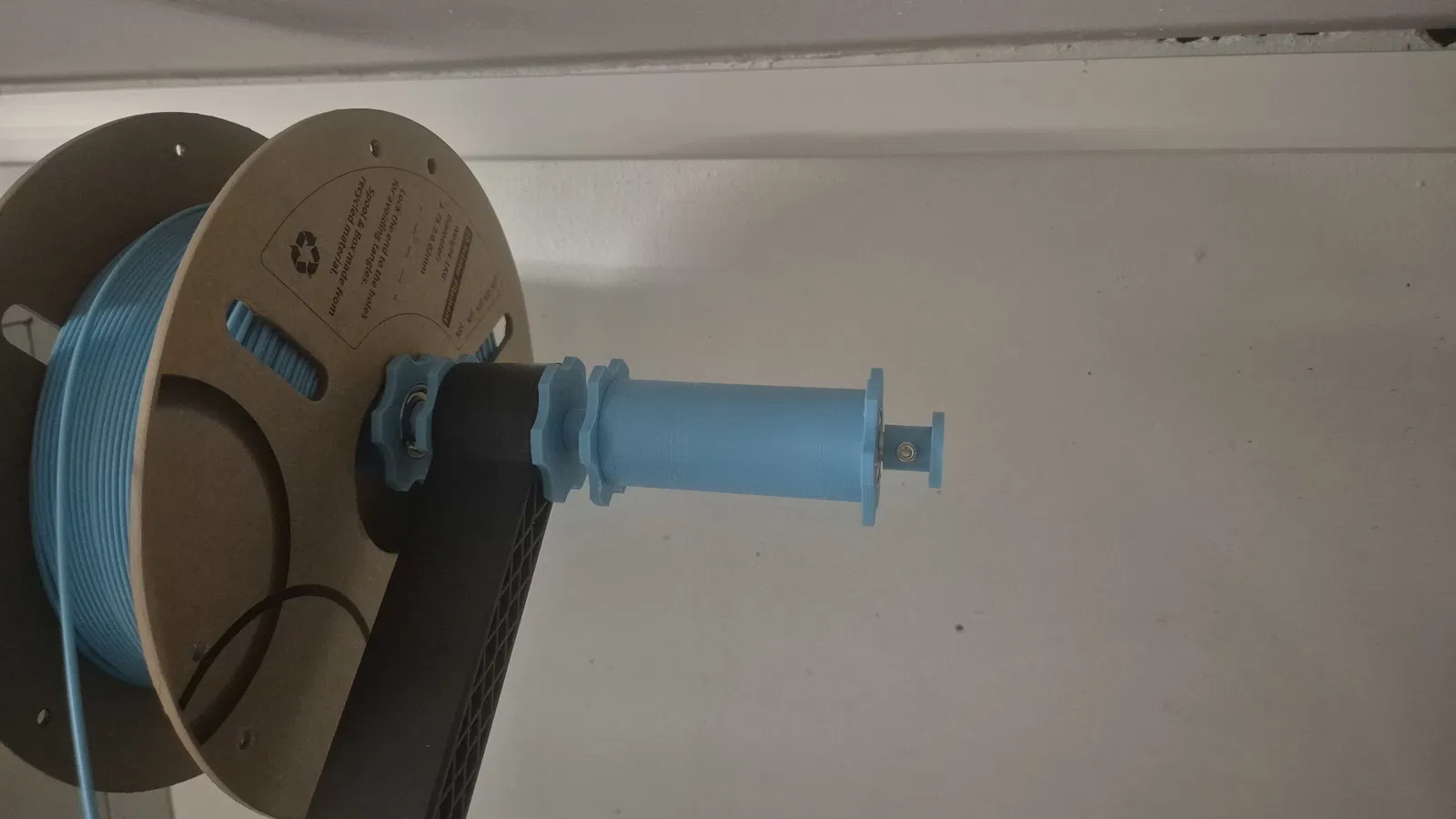

Nhiều mẫu giá đỡ cuộn nhựa (spool holder) có vòng bi mà mình tìm thấy thường gặp vấn đề về căn chỉnh ren. Bạn thường phải chọn giữa việc siết chặt các bộ phận hoặc căn chỉnh chúng cho đúng vị trí. Chính vì vậy, mình đã thiết kế mẫu này để việc căn chỉnh ren không còn quan trọng nữa, đồng thời vẫn giúp cuộn nhựa xoay mượt mà trên vòng bi.
Bạn sẽ cần hai đơn vị cho mỗi bộ phận, ngoại trừ Roll_Cap thì cần bốn đơn vị.
Ngoài các linh kiện in 3D, bạn cần chuẩn bị thêm:
- Thanh nhôm – đường kính 8mm, dài 24cm
- 4× Vòng bi loại 608 – 8mm x 22mm x 7mm
- 2× Ốc vít M3×10 để gắn các nắp chặn đầu

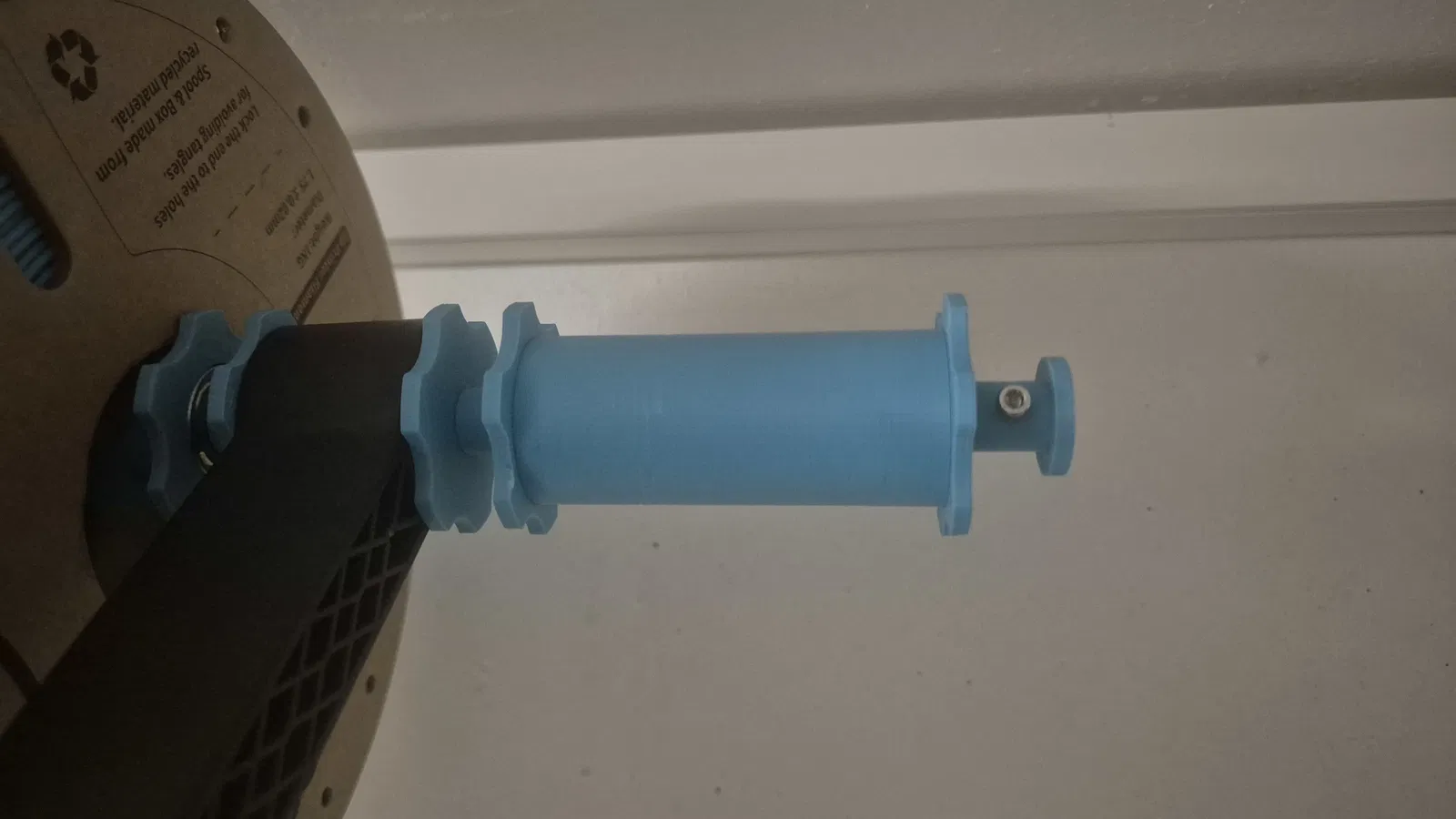

Mình đã thiết kế sẵn một lỗ để cố định thanh nhôm vào đầu nối bằng ốc vít, nhưng trong trường hợp của mình thì thanh nhôm đã khớp rất chặt nên không cần dùng đến ốc nữa.
