Bộ chuyển đổi góc lắp điện thoại cho console Kuda Ford Focus 2...

Bộ chuyển đổi để lắp đặt điện thoại hoặc thiết bị định vị của bạn theo chiều dọc hơn trên bảng điều khiển Kuda.

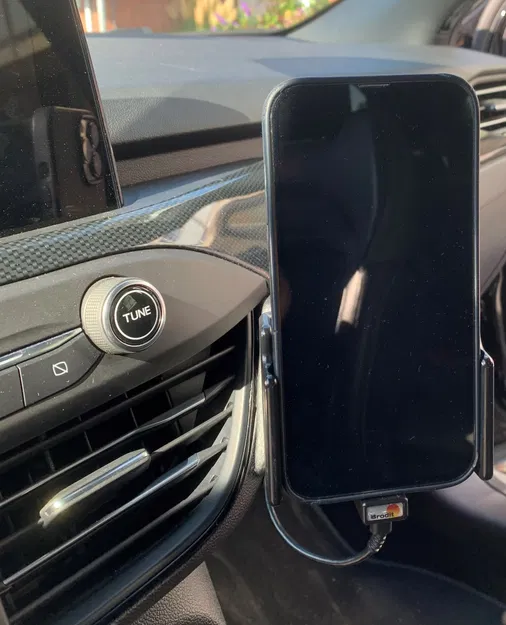

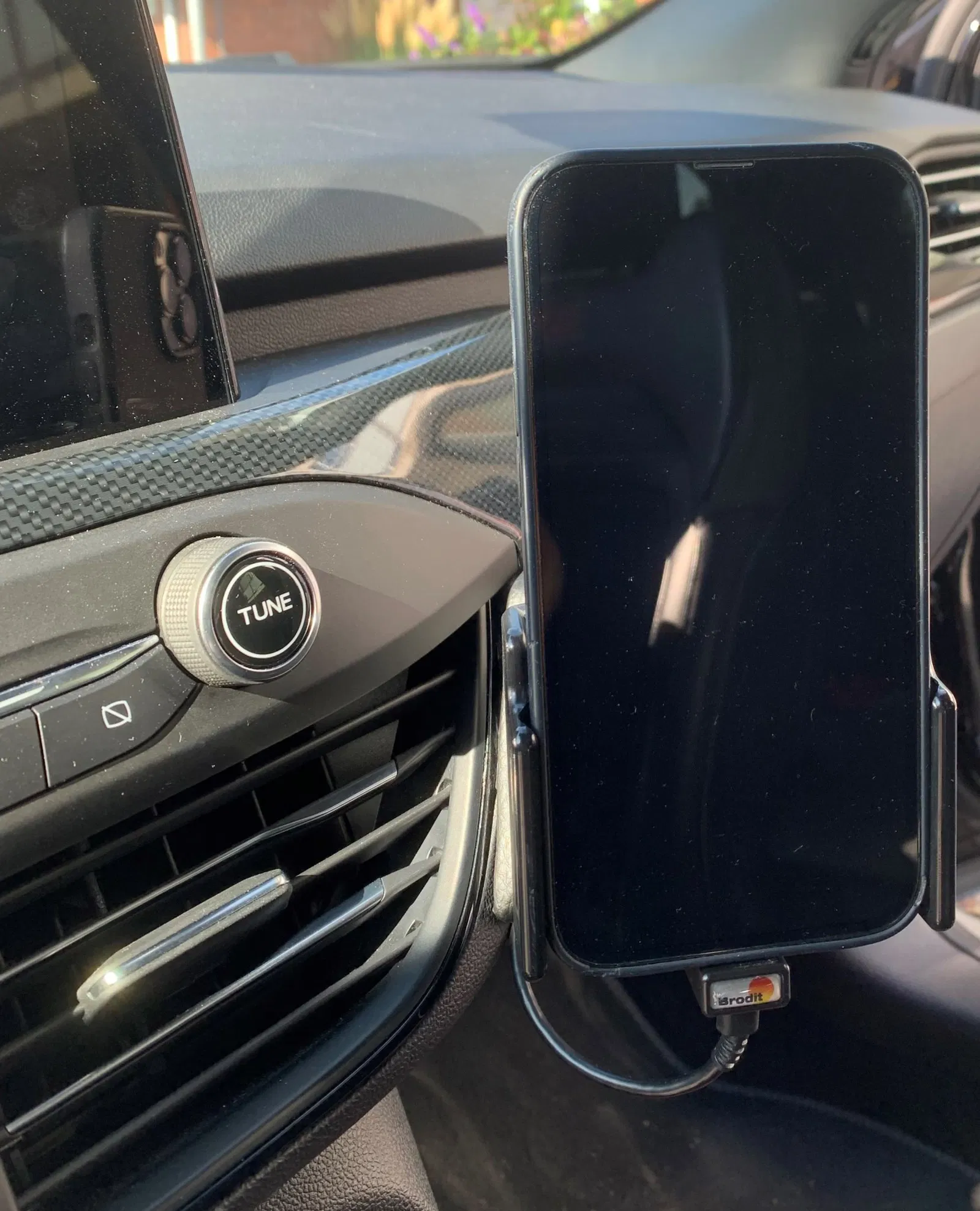

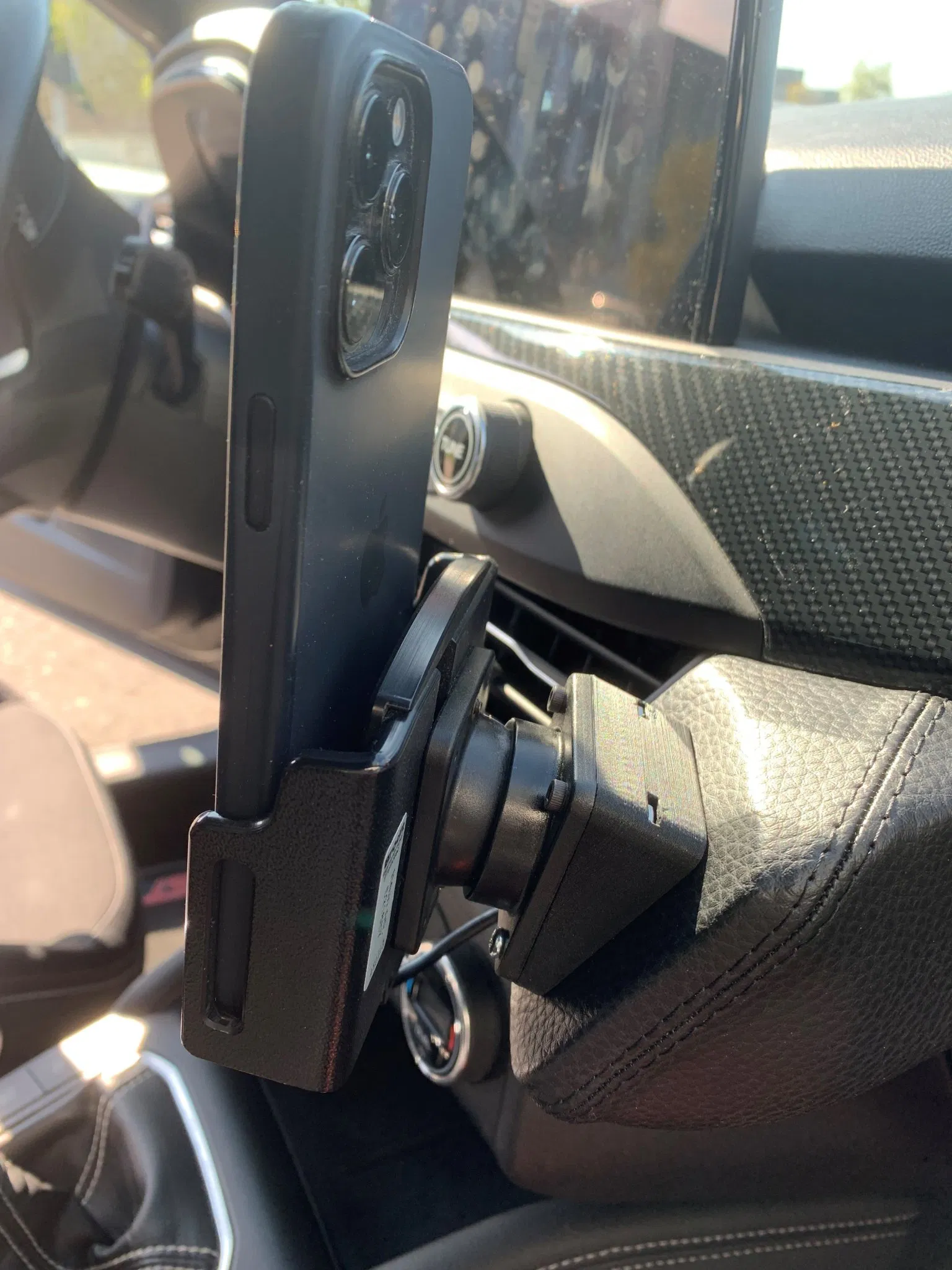

Tôi đã mua một bảng điều khiển Kuda cho Ford Focus của tôi (số bộ phận 617415). Bề mặt lắp đặt của bảng điều khiển này không thẳng đứng và tôi muốn điện thoại của mình ở vị trí thẳng đứng trong giá đỡ Brodit của tôi. Vì lý do này, tôi đã thiết kế một khối hình chóp.

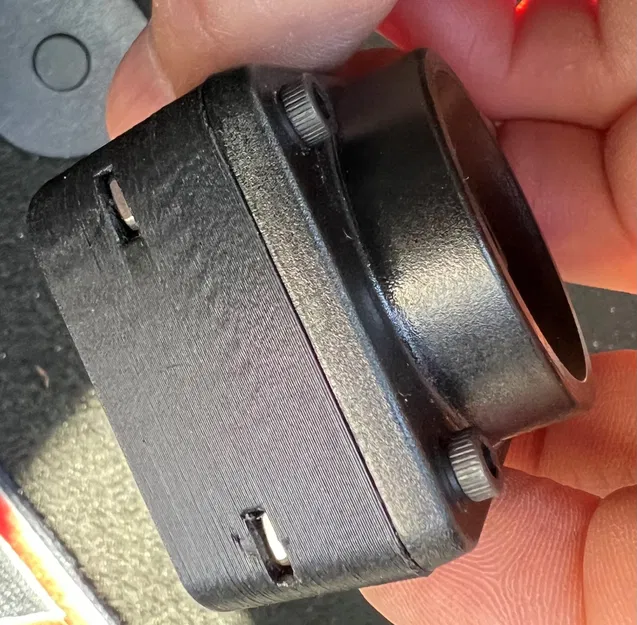

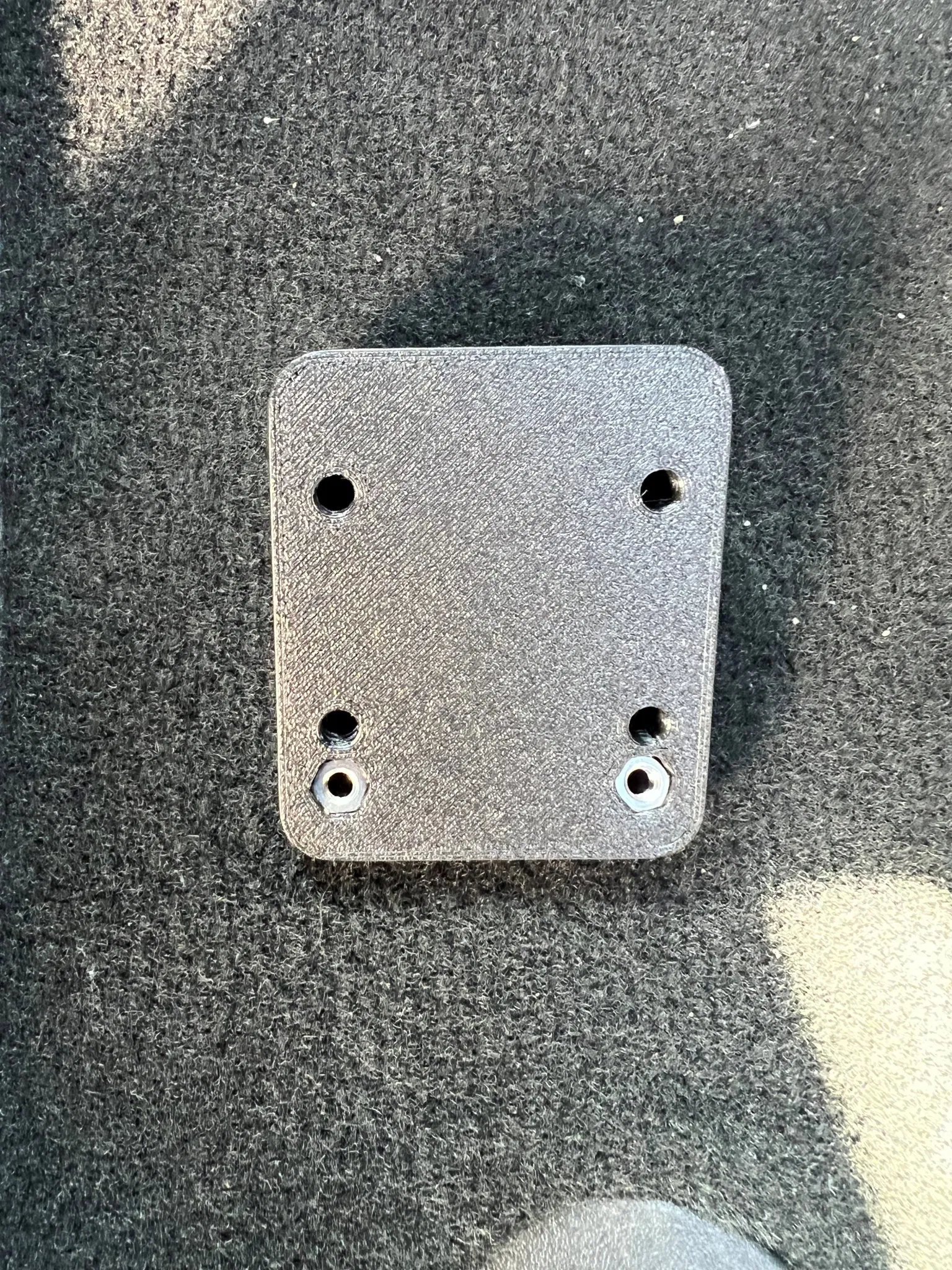

Hai đai ốc M3 (cao 2.35mm) có thể được kéo vào mặt dưới của khối chóp và hai đai ốc vuông M3 (cao 1.8mm) có thể được đẩy vào mặt sau.

Để các đai ốc vuông vừa khít, hai lỗ cần được làm sạch trước.

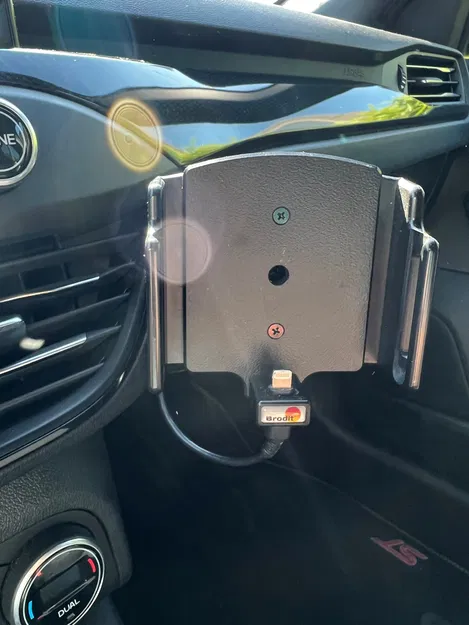

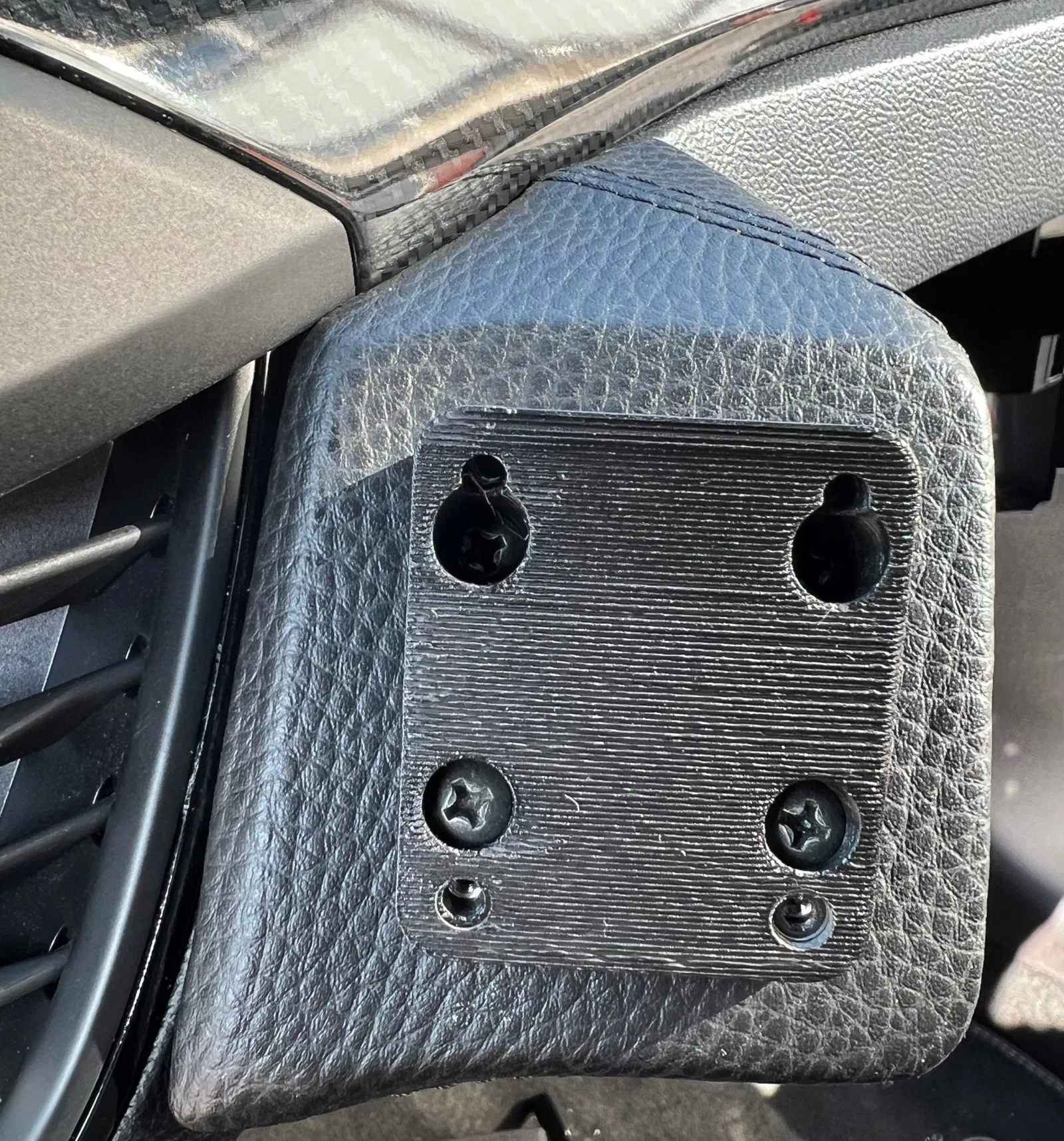

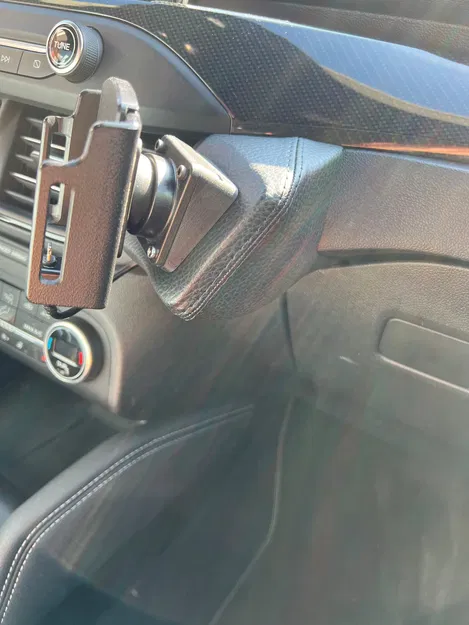

Khối có thể được vít vào bảng điều khiển Kuda và giá đỡ Brodit hoặc giá đỡ định vị có thể được vít vào bằng các bu lông M3. Xin hãy chắc chắn sử dụng các bu lông không quá dài.

Khi bạn in khối chóp với mặt có lỗ nhỏ hướng xuống trên bề mặt in, chỉ cần một vài hỗ trợ hữu cơ đơn giản là cần thiết.

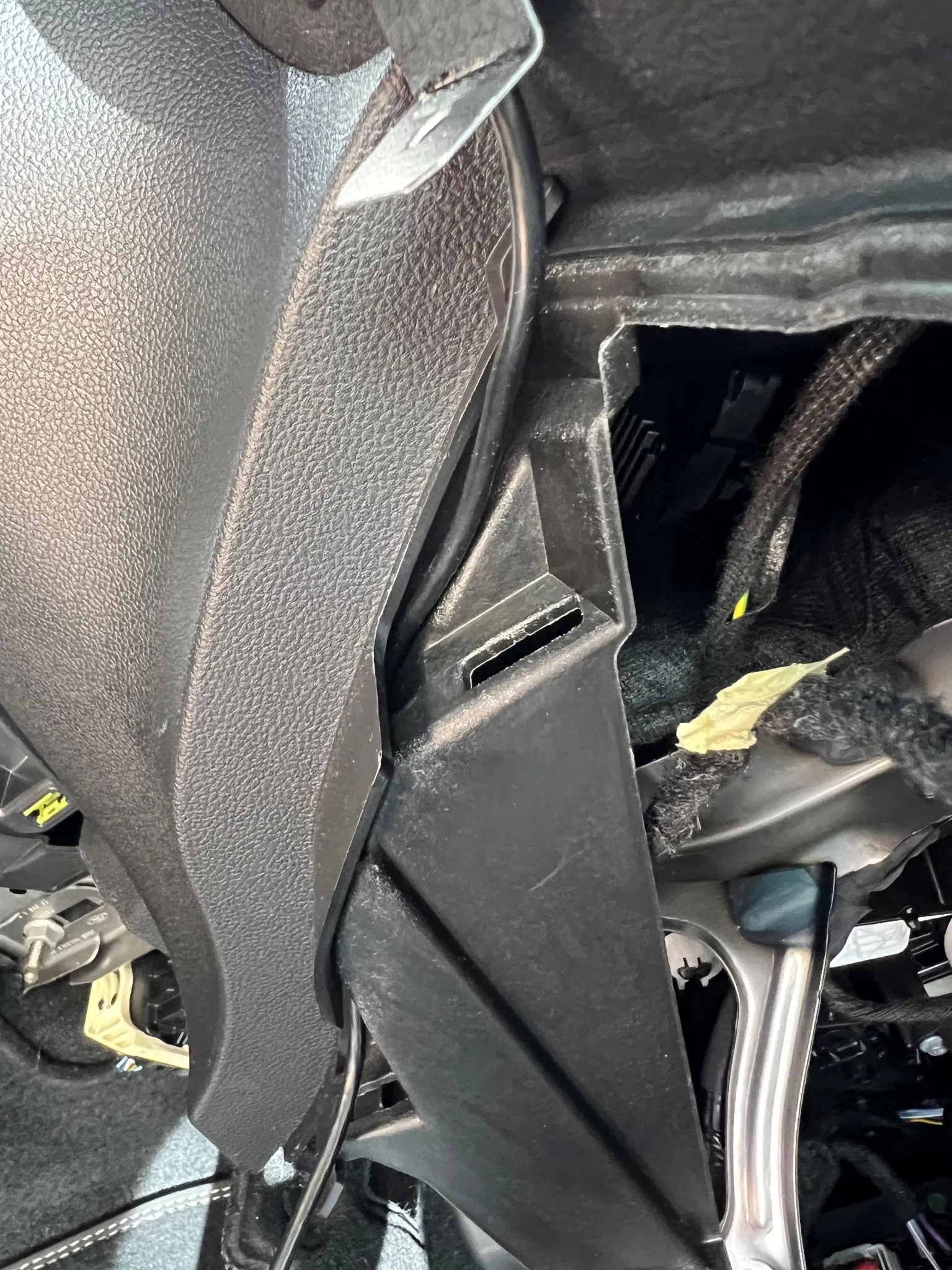

Trong trường hợp của tôi, tôi đã tháo hộp găng tay để dẫn cáp vào bảng điều khiển.

Tôi đã in khối chóp bằng PETG, tôi hy vọng nó sẽ chịu được ánh nắng mặt trời và nhiệt độ trực tiếp.
