Cánh quạt/Rotor xoắn trục đứng (Turbine gió VAWT)

Mô tả chi tiết:

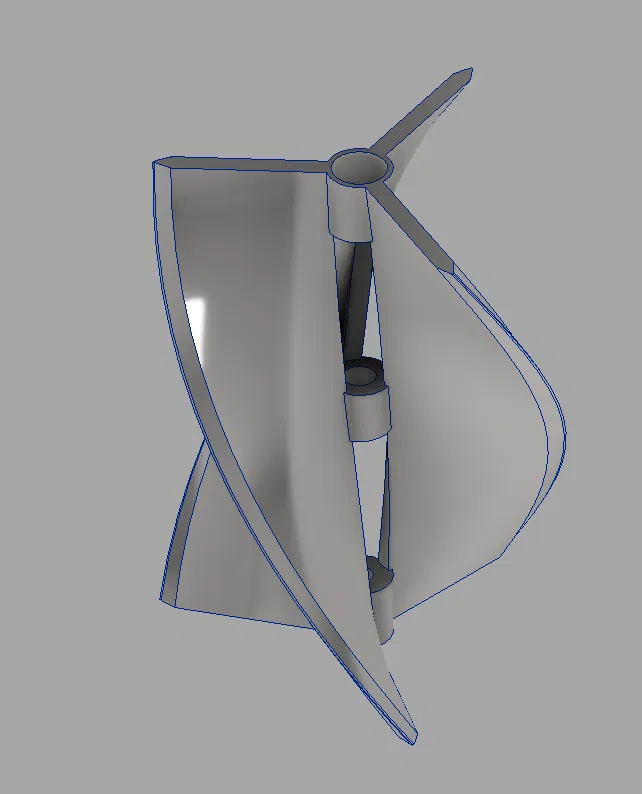

Tôi đã thiết kế cánh quạt xoắn ba cánh này dành cho các dự án năng lượng tái tạo, như tuabin gió trục đứng (VAWT), hoặc các thí nghiệm về động lực học chất lưu. Thiết kế này giúp bắt gió từ mọi hướng, cực kỳ phù hợp cho máy phát điện tự chế, dự án robot hoặc mô hình học tập.

Các đặc điểm chính:

• Thiết kế khí động học: Cấu trúc xoắn (helical) giúp tối ưu hóa mô-men xoắn và khả năng đón gió ngay cả trong không gian hẹp.

• Trục trung tâm: Được thiết kế với các khớp nối trung tâm để dễ dàng lắp ráp vào thanh kim loại, vòng bi hoặc gắn trực tiếp vào trục động cơ/máy phát điện DC.

Thông số in khuyến nghị (Print Settings):

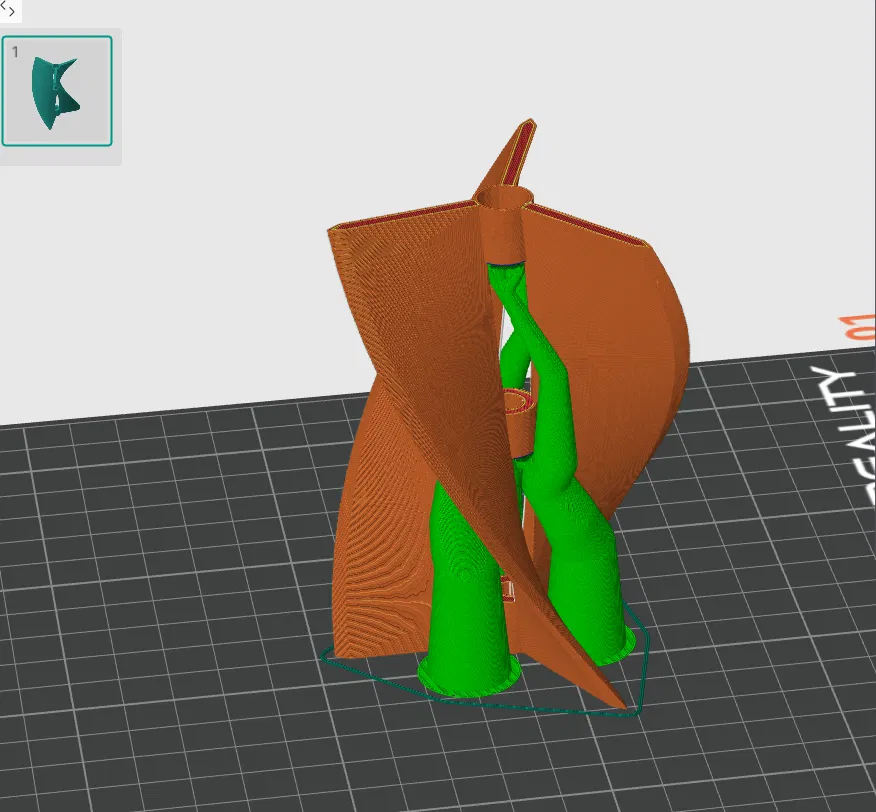

• Support (Quan trọng!): Có. Như trong ảnh, mình khuyên dùng tree supports để đỡ các phần nhô ra ở giữa và phần bắt đầu của cánh quạt mà không tốn quá nhiều nhựa hay làm hỏng bề mặt chi tiết.

• Độ bám dính bàn in: Bắt buộc nên dùng Brim. Vì đây là chi tiết cao và diện tích tiếp xúc ban đầu nhỏ, việc dùng Brim sẽ giúp tránh tình trạng bị bong tróc hoặc đổ trong quá trình in (warping/tipping).

• Chất liệu:

  • Để thử nghiệm trong nhà: Dùng PLA là ổn.
  • Để sử dụng ngoài trời thực tế (tuabin gió): Nên dùng PETG, ASA hoặc ABS để chống chọi tia UV và nhiệt độ cao mà không bị biến dạng.

• Chiều cao lớp in (Layer height): 0.2 mm hoặc 0.28 mm nếu bạn muốn rút ngắn thời gian in mà vẫn giữ được hiệu suất khí động học tốt.

• Độ phủ (Infill): 15% - 20% với kiểu in chắc chắn (như Gyroid hoặc Cubic). Không cần in đặc hoàn toàn, nhưng cần đảm bảo độ cứng vững theo phương ngang.

Hy vọng sẽ được thấy các dự án năng lượng xanh hoặc robot của mọi người với thiết kế này!
