XL Flex Arm - 60mm

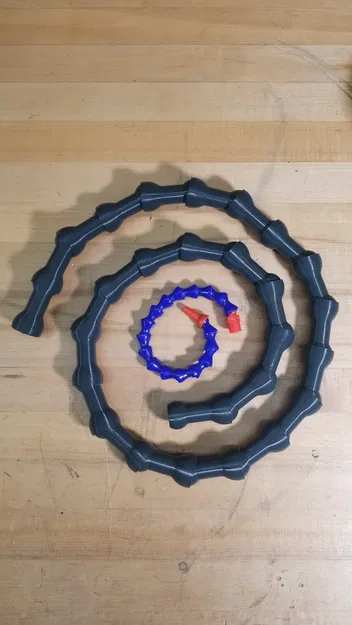

Sau khi xem video chế tạo trong một ngày của Adam Savage, mình để ý thấy anh ấy dùng loại ống cỡ lớn giống như Loc-Line để giữ các tấm đèn phục vụ việc quay phim. Sau khi tìm hiểu thử, mình quyết định tự thiết kế và in riêng một bộ để dùng cho mục đích tương tự.

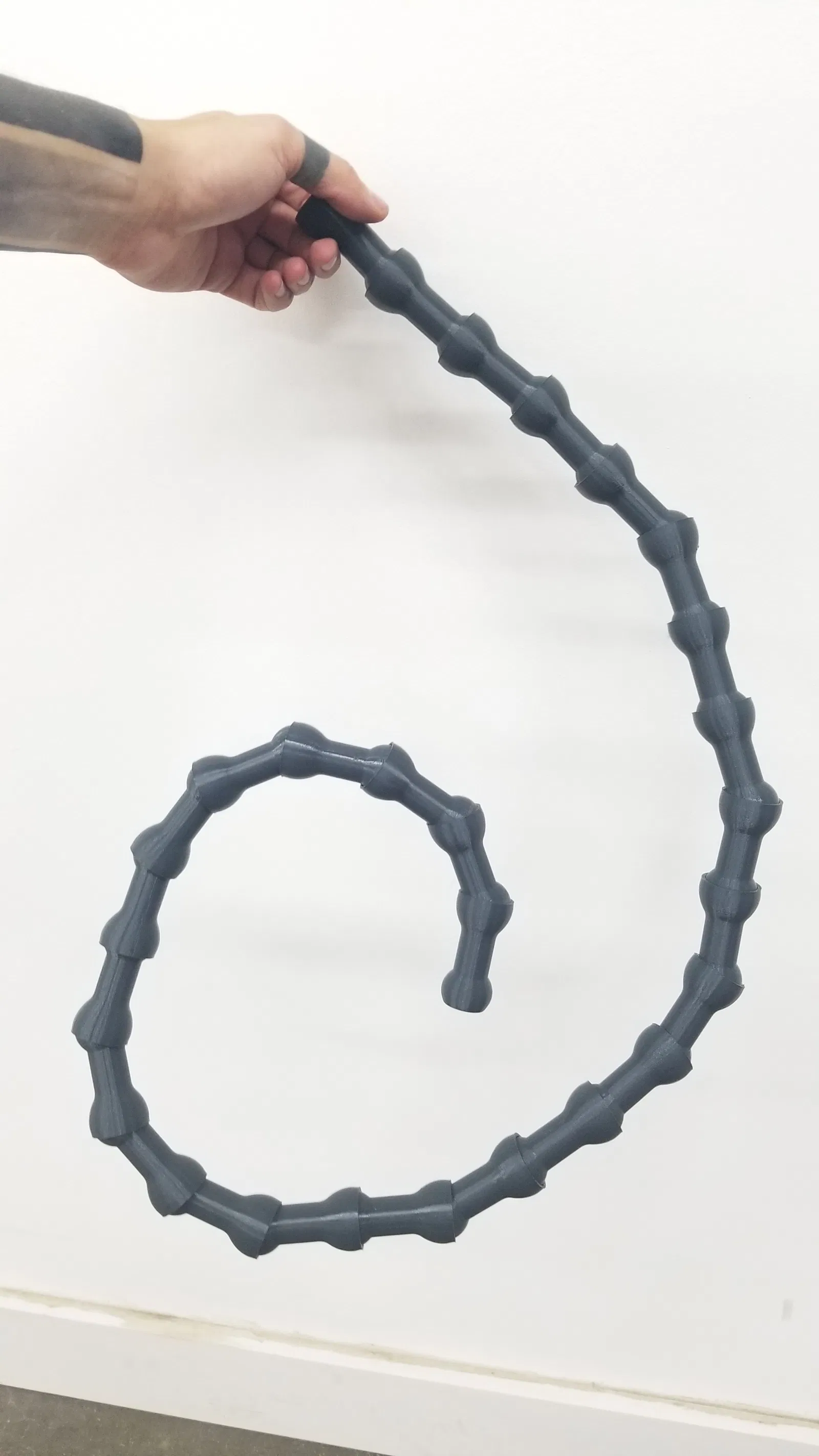

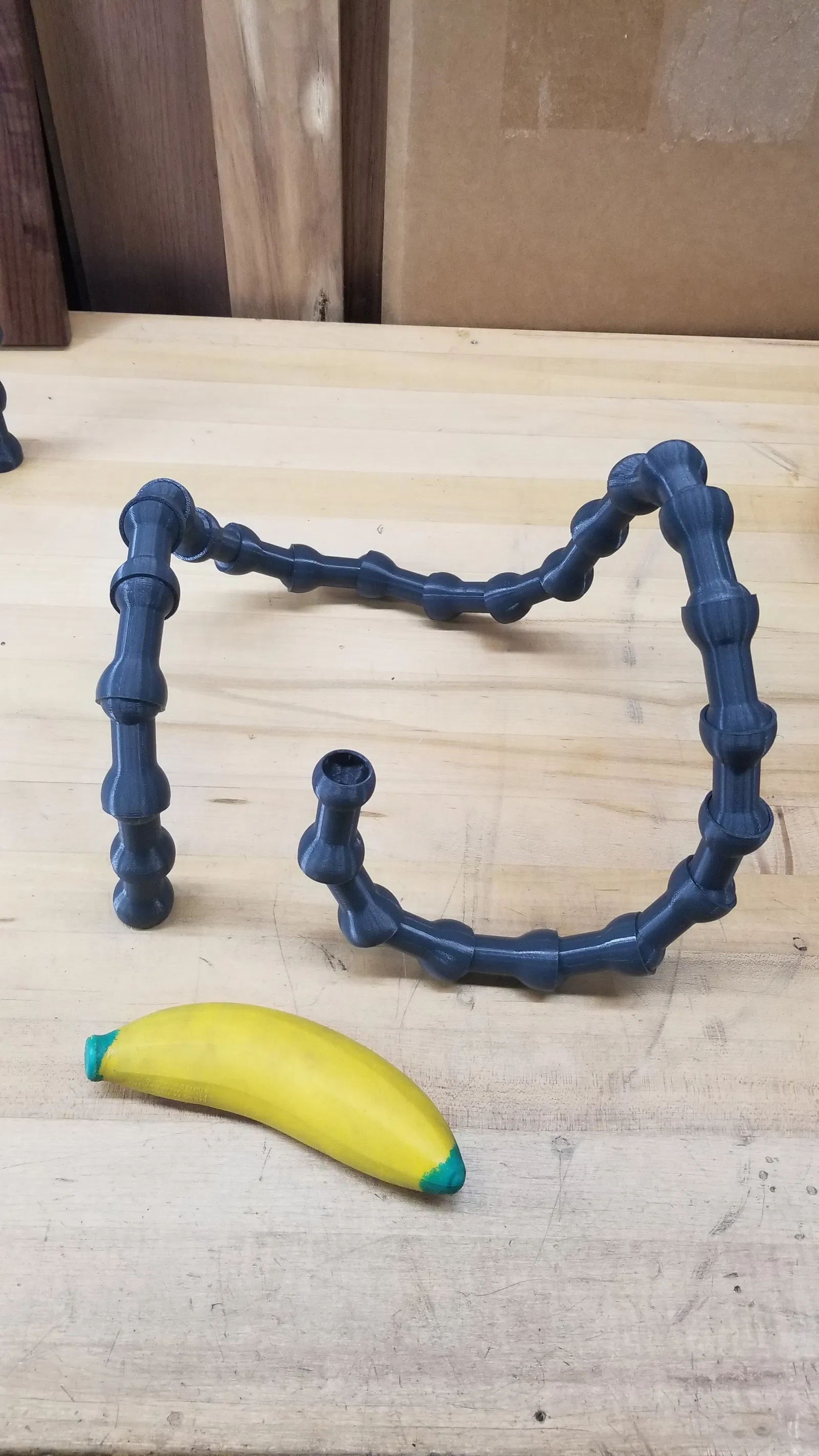

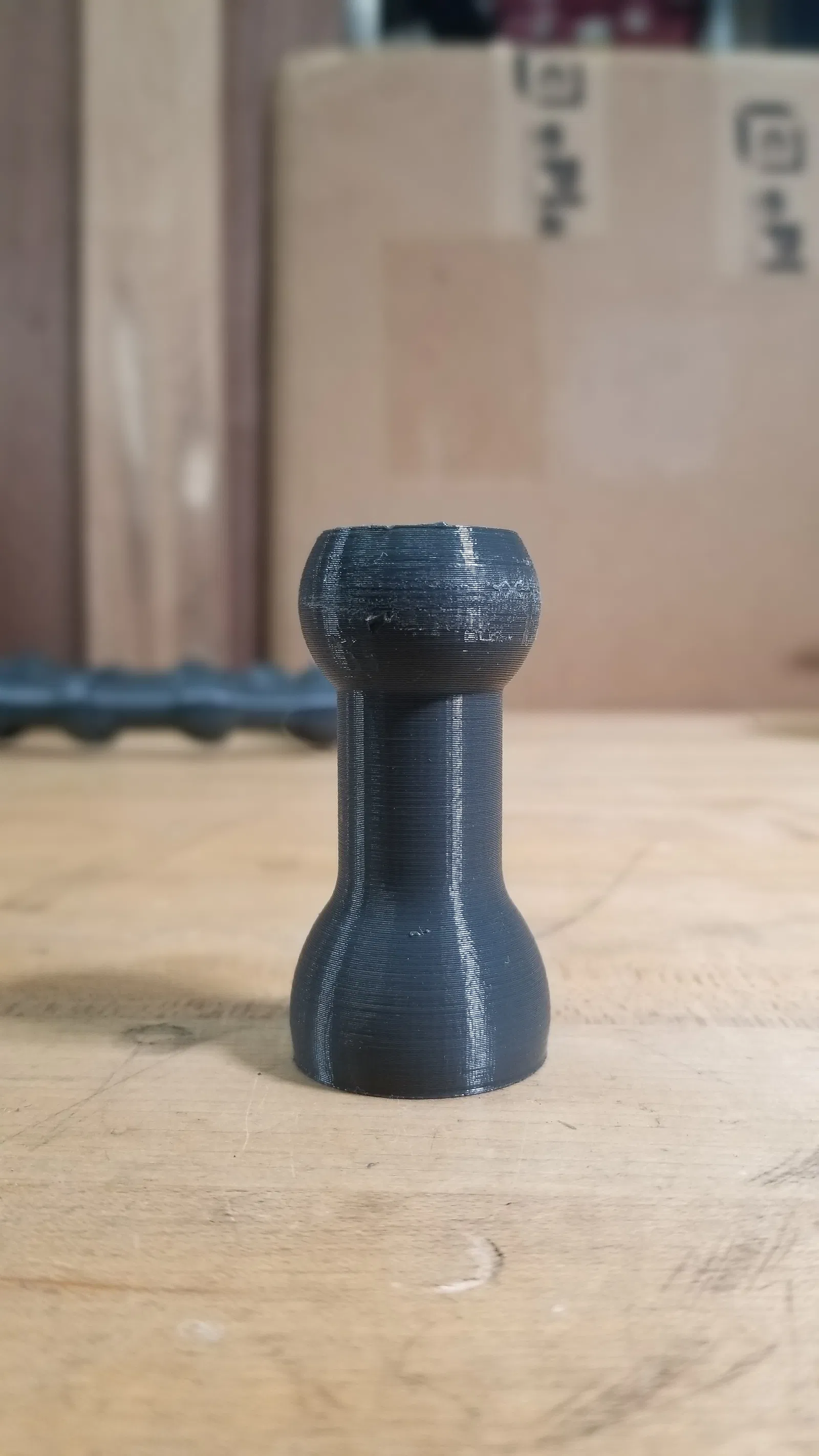

Kết quả đây, phiên bản 60mm!

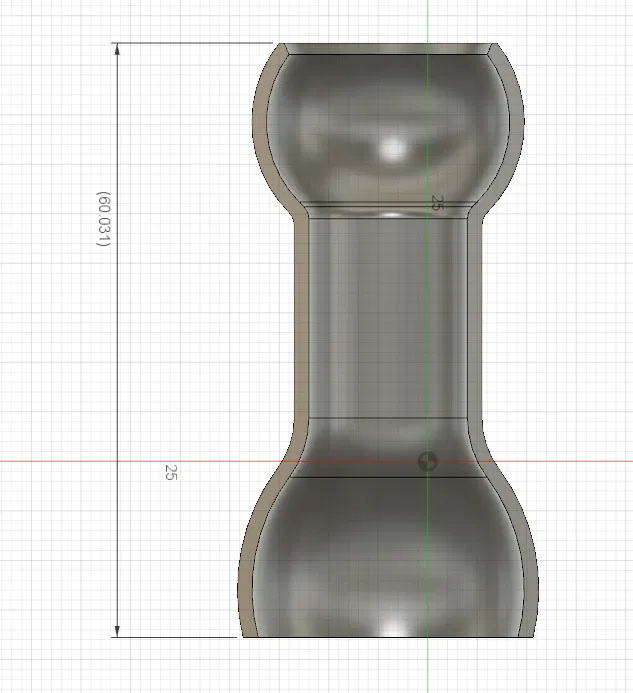

Chiều dài tổng thể là 60mm (gần bằng 2-3/8 inch) với đường kính trong là 16mm (hơn 1/2 inch một chút).

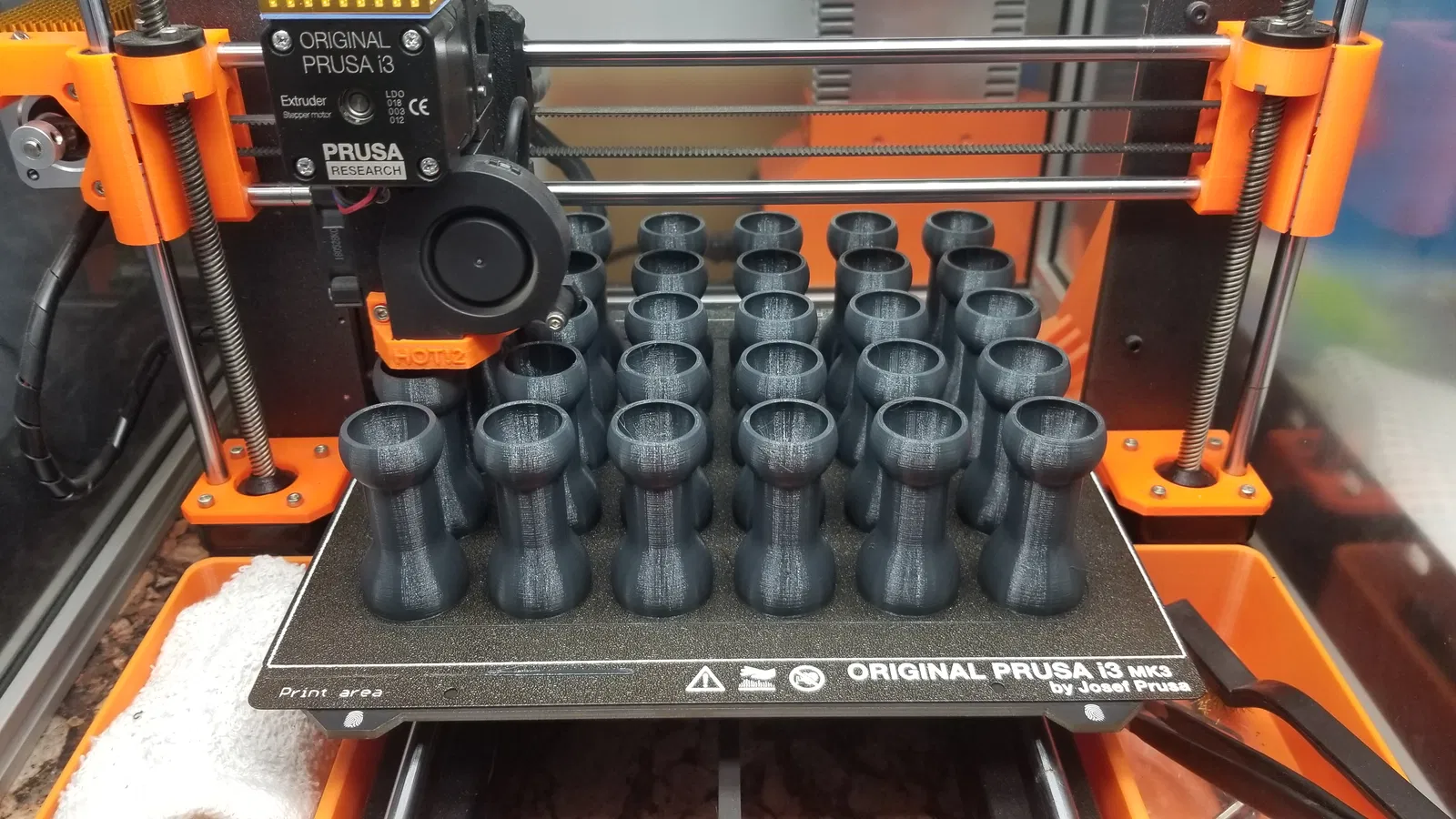

Bản remix này được tạo ra để làm ống linh hoạt cỡ lớn mà vẫn tiết kiệm vật liệu. Với đầu in 0.4mm, mỗi đoạn ống chỉ cần in trong 4 lượt. Như trường hợp của mình, dùng máy Prusa i3 MK3, mình có thể in cùng lúc 30 đoạn, tốn chưa đến 1/4 cuộn nhựa 1kg và chỉ mất 24 giờ.

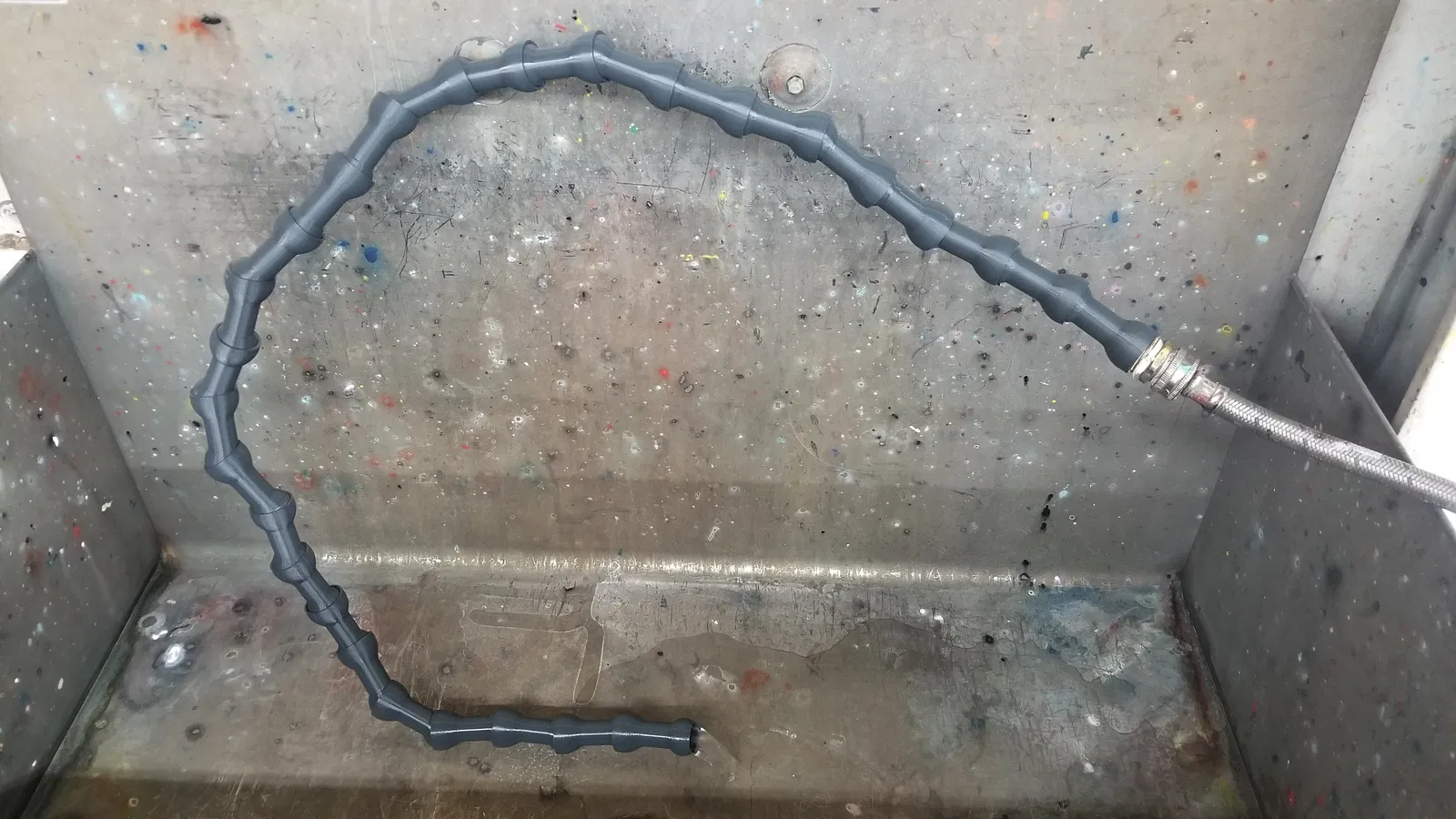

Ống này có thể dùng cho chất lỏng (mình đã kiểm tra), nhưng sẽ có rò rỉ nhẹ ở một số khớp khi bẻ cong hết mức. Nếu bạn muốn dùng để dẫn chất lỏng mà không bị rò rỉ, bên trong vẫn còn đủ chỗ để luồn thêm một ống nhựa mềm nhỏ vào.

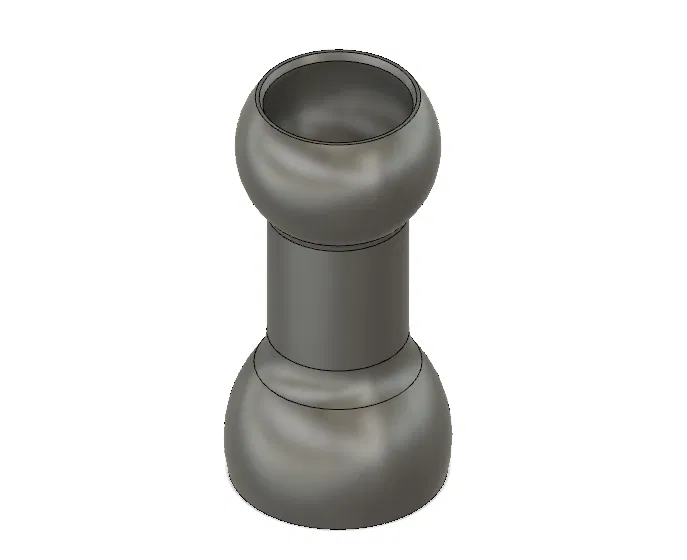

Mình có đính kèm file STEP để các bạn tự tùy chỉnh nhé. Mình sẽ sớm thiết kế thêm các đầu gắn cho những mục đích khác. Dự án vẫn đang được hoàn thiện (WIP).

CẬP NHẬT: 14/08/2020 - Đã thêm các file CAD và một vài tùy chọn đầu gắn, các bạn cứ thoải mái sử dụng!

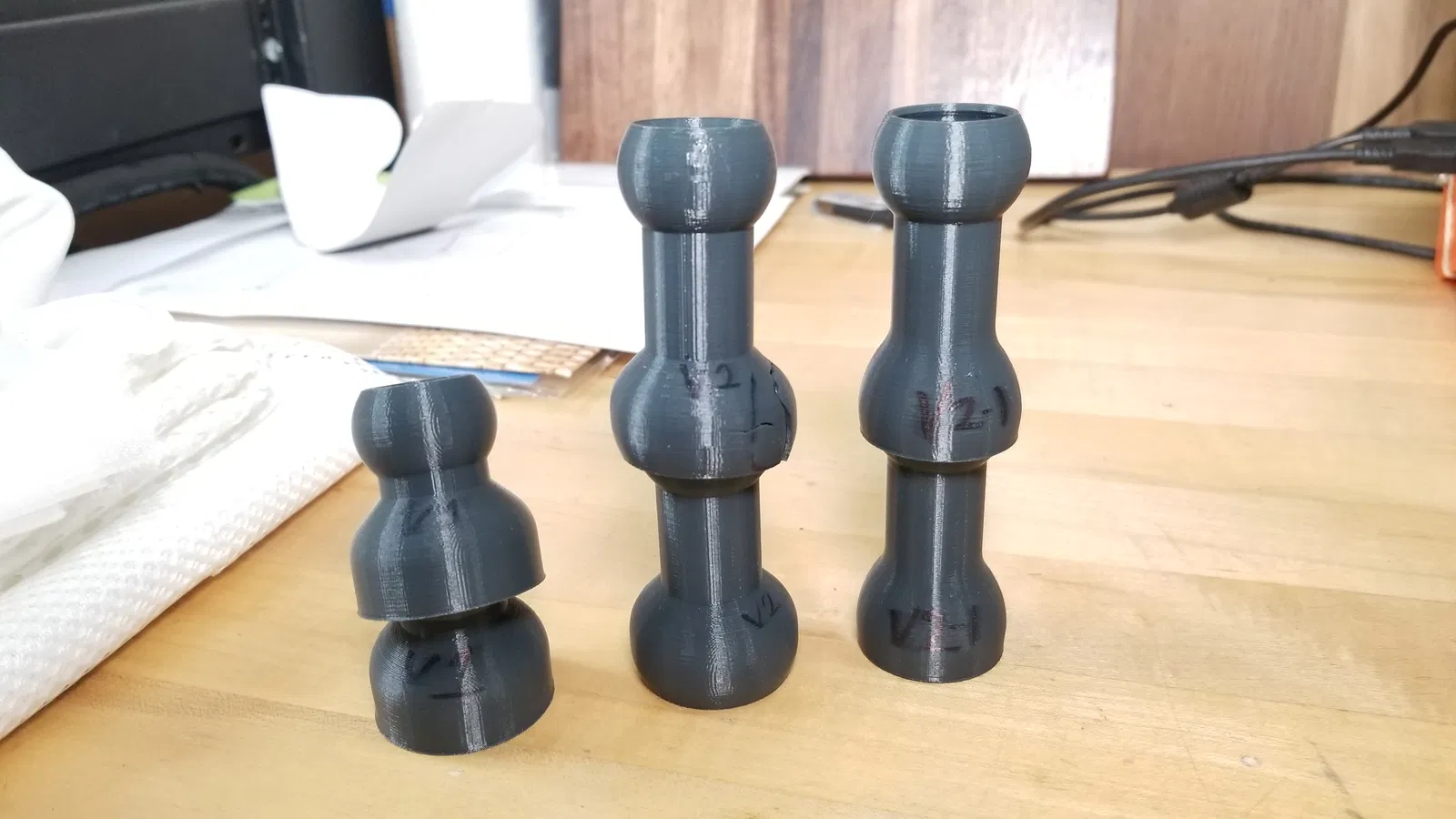

Về phần lắp ráp...

Việc lắp các khớp này khá khó khăn.

Cách mình làm là đặt phần đầu của đoạn này vào phần cốc của đoạn kia theo một góc nghiêng. Góc đó cần canh sao cho phần mở ở đầu ống được đưa vào nằm gọn bên dưới mép cốc, nếu không khi nhét vào thì phần miệng sẽ bị vướng vào mép cốc.

Sau đó, cầm chắc từng đoạn và ép mạnh chúng lại với nhau. Mình thấy đeo găng tay chống trầy và dùng đùi kẹp cố định như một cái ê-tô tạm thời sẽ giúp việc lắp ráp dễ dàng hơn.

Nếu bạn vẫn thấy khó quá, hãy thử vát nhẹ cạnh trong của phần cốc bằng dao trổ hoặc dụng cụ gọt bavia. Mình thấy làm vậy thì độ bám của khớp sau khi lắp sẽ giảm đi một chút nhưng việc lắp ráp thì nhẹ nhàng hơn hẳn.

Hướng dẫn in

Nên in bằng loại nhựa cứng (PETG hoặc ABS). Thử bằng nhựa Nylon cũng rất thú vị đấy.
