Ngàm gắn Cartographer V4 cho máy in Sovol SV08

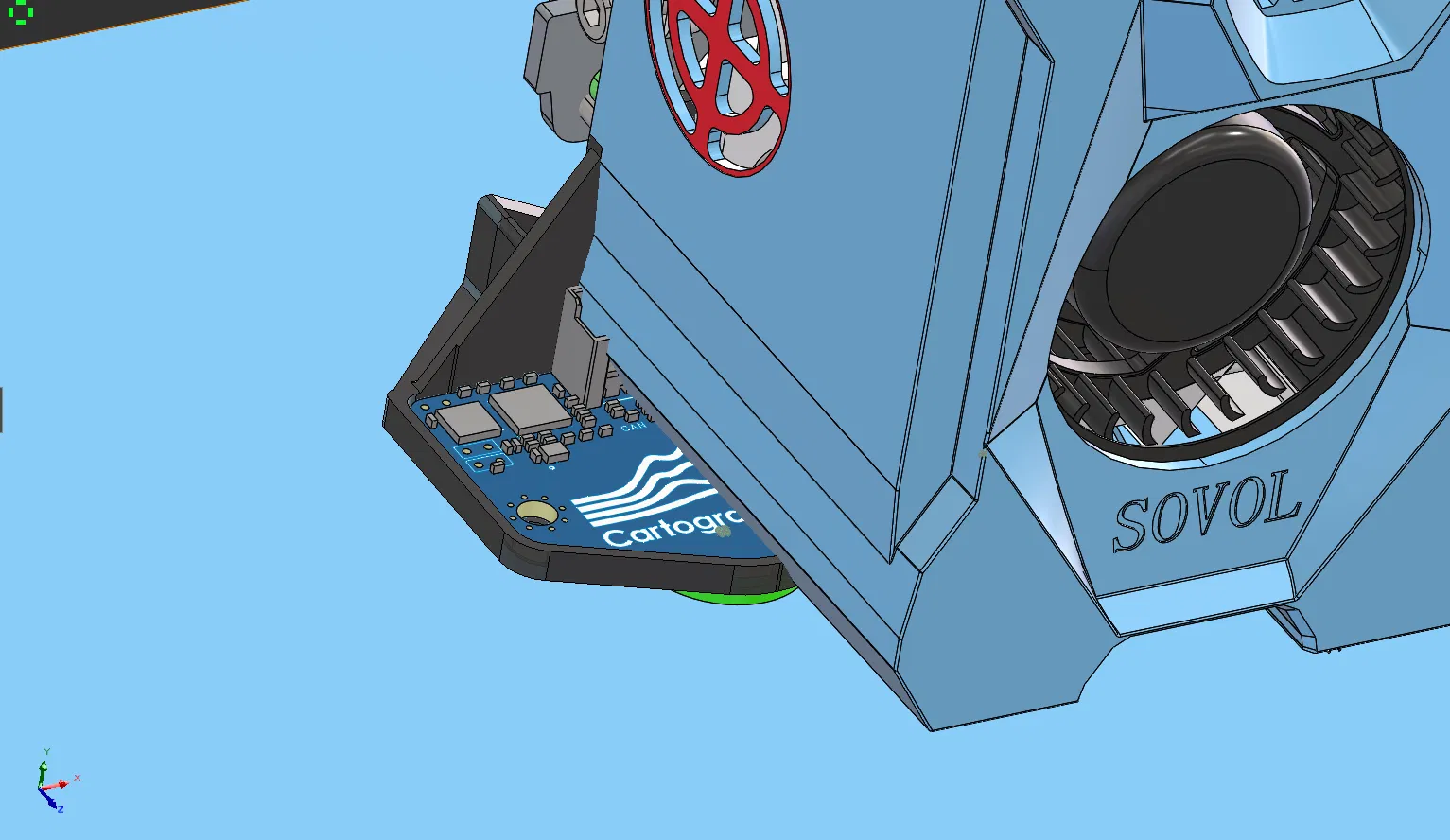

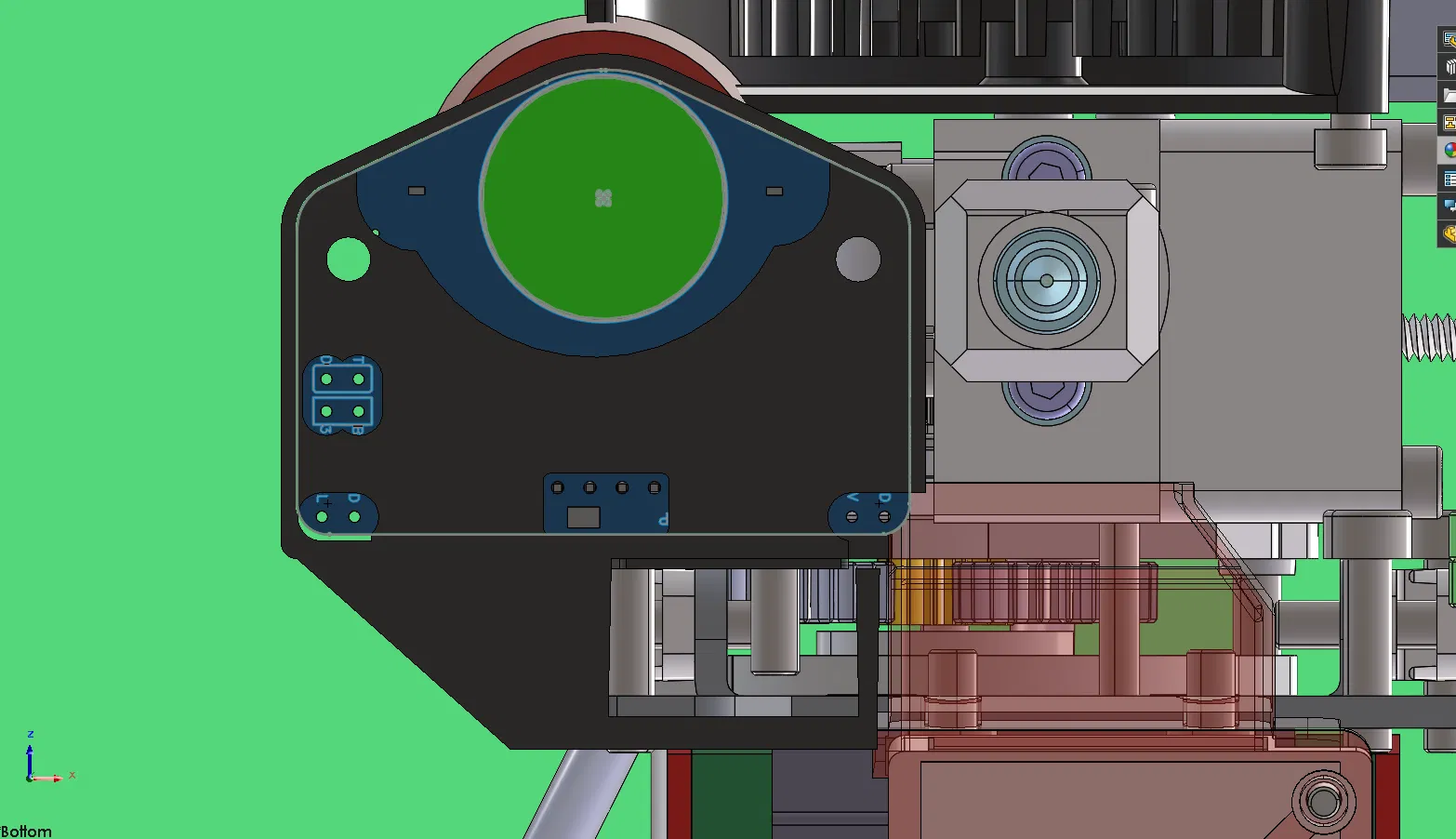

Ngàm gắn probe Cartographer V4 được thiết kế riêng cho máy in Sovol SV08.

Danh sách in:

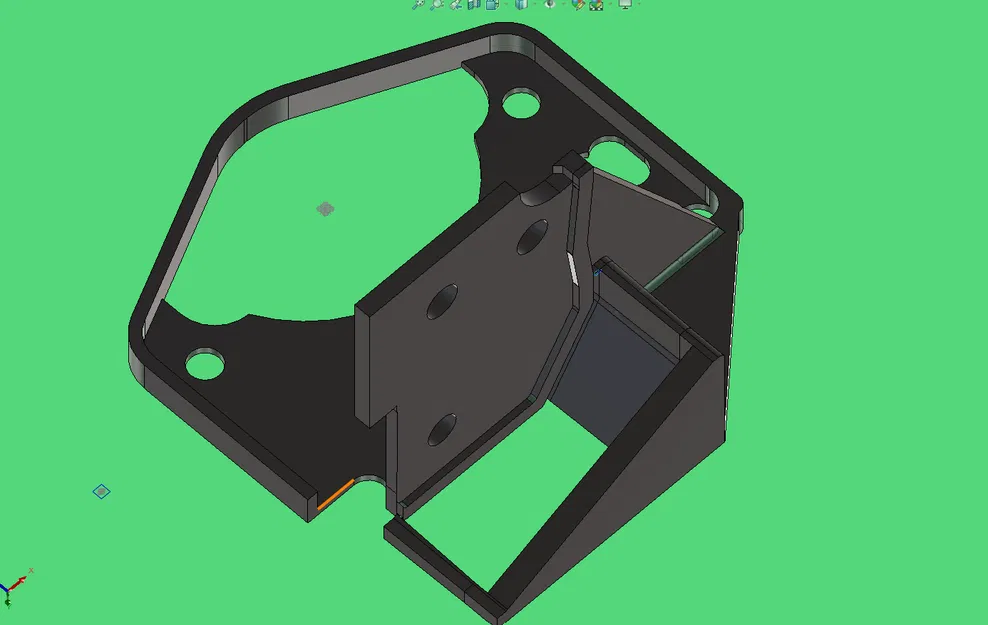

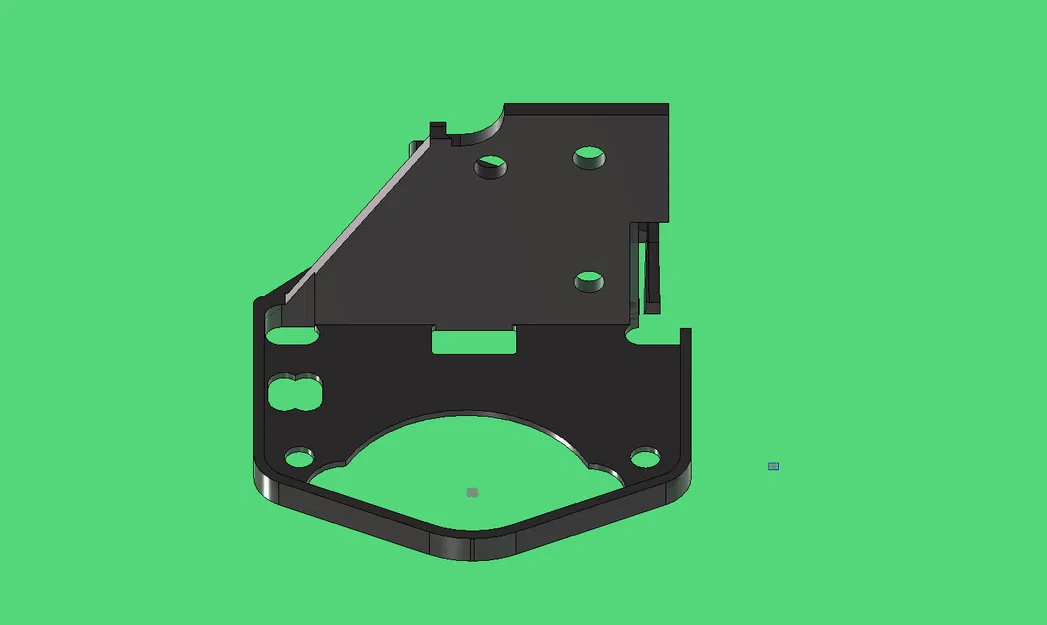

1x (Ngàm Cartographer v4)

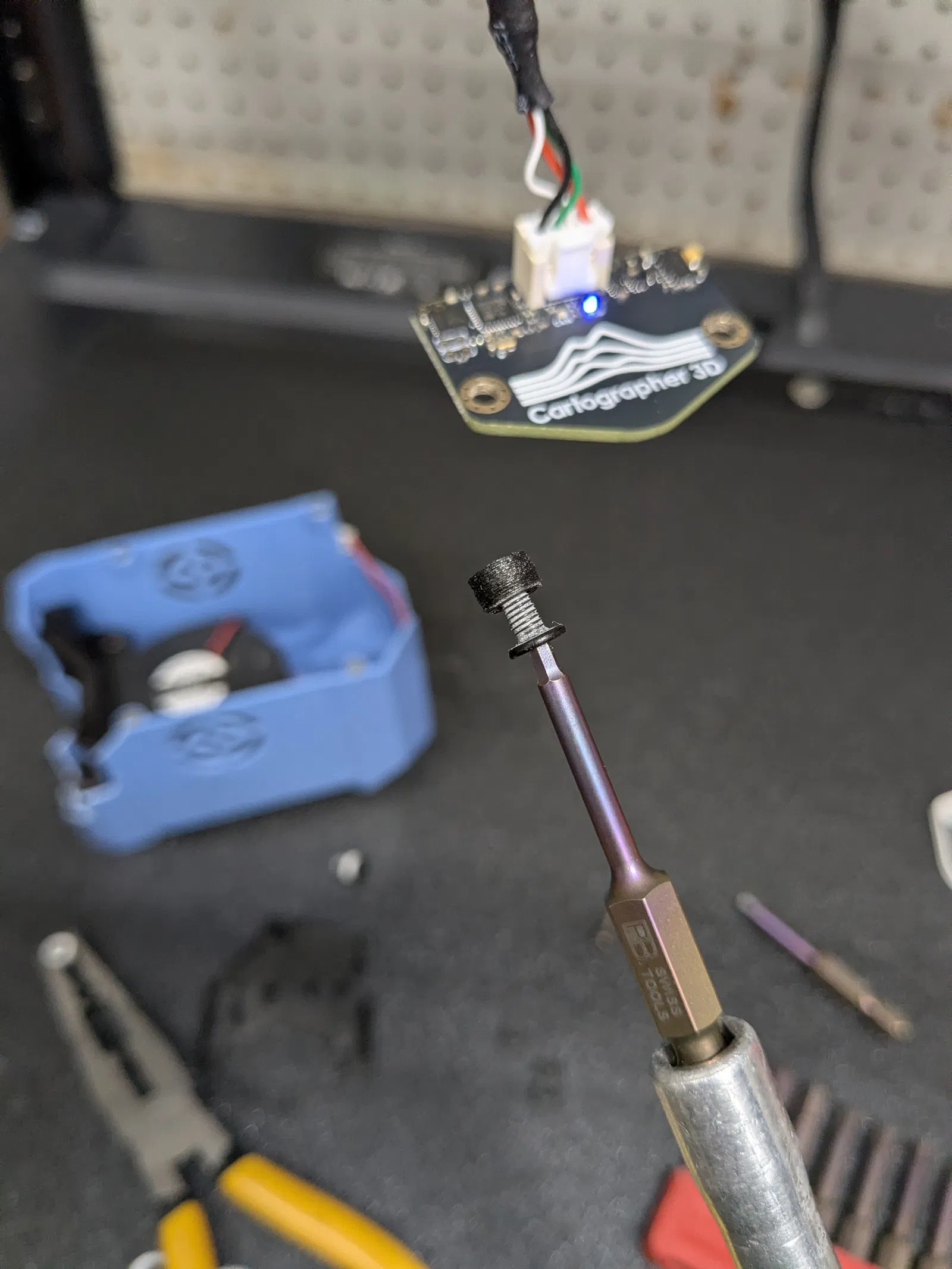

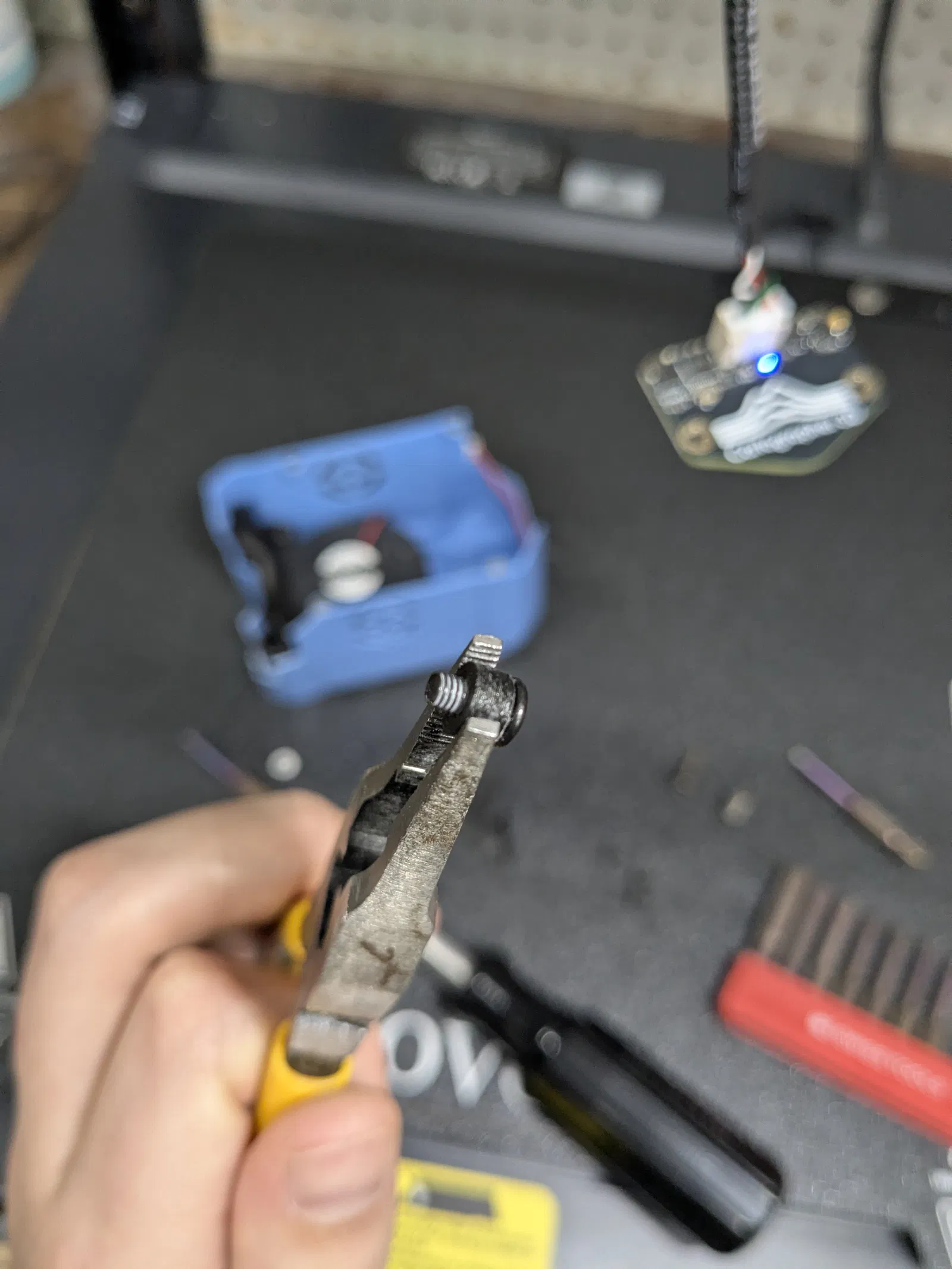

2x (Miếng đệm cao 3.25mm, đường kính trong 3.2mm, đường kính ngoài 6mm) (các miếng đệm này sẽ lồng vào ốc vít đi kèm theo bộ ngàm Cartographer của bạn)

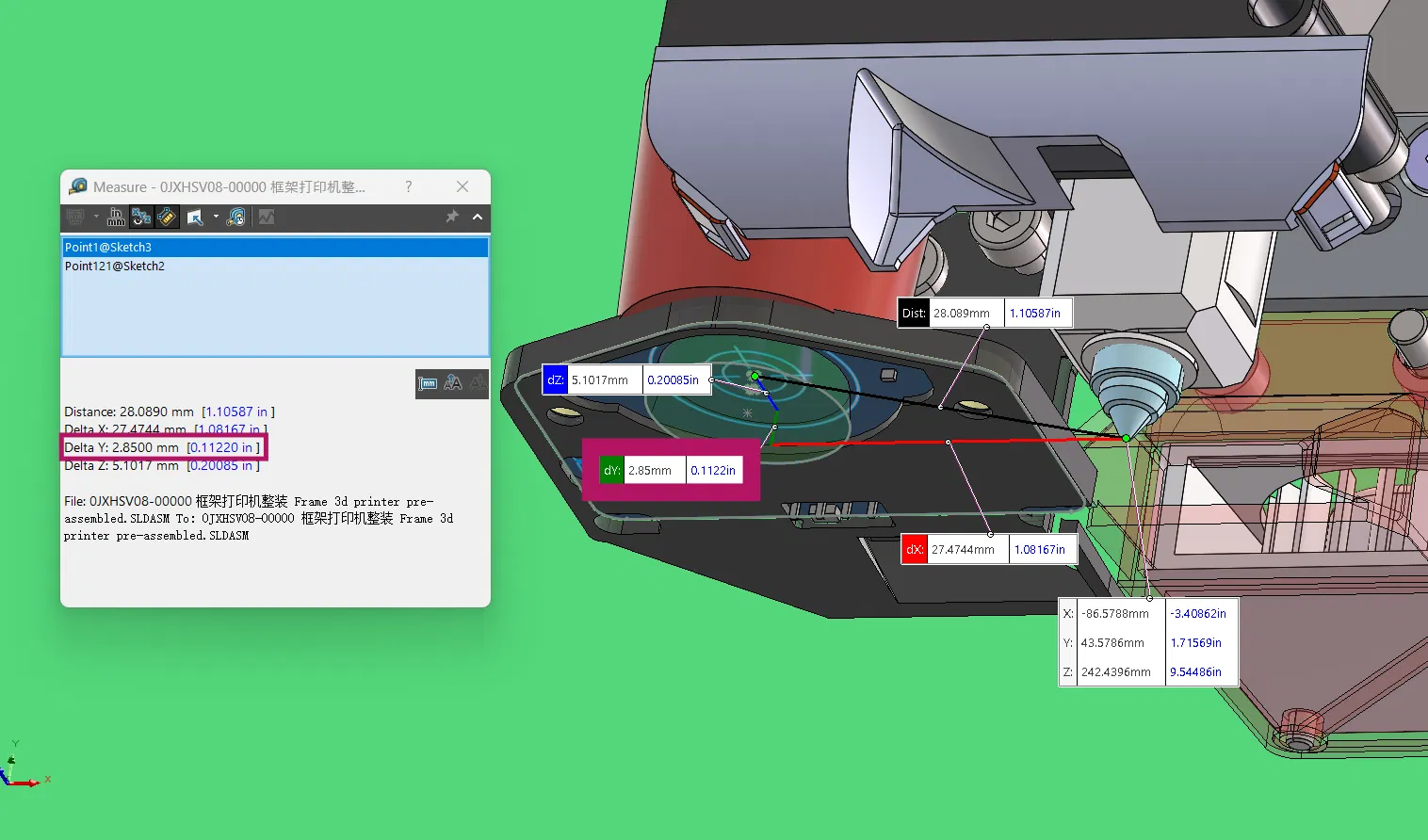

Thiết lập Probe Offsets (thêm các thông số này vào phần [cartographer] trong file printer.cfg):

x_offset: 27.4732
y_offset: 5.0986

Thiết lập in: Mình đã in thử ngàm này ba lần, lần đầu bằng PLA, sau đó dùng chính ngàm PLA đó để in bản ASA, và cuối cùng là in bằng PPA-CF. Nếu máy in của các bạn có thể đạt nhiệt độ 280-320 độ để in sợi carbon, thì cứ mạnh dạn in luôn bản carbon fiber nhé. Nếu bạn nào không thể tự in được ngàm bằng PPA-CF, hãy cho mình biết; mình có thể nhận in và gửi giúp các bạn. Thông tin liên hệ ở dưới cùng.

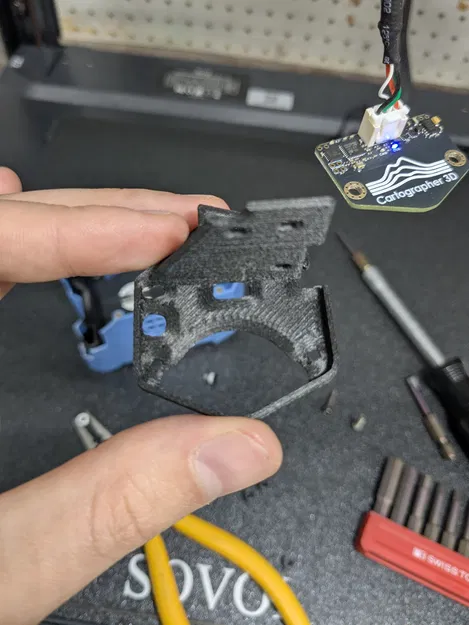

• Chất liệu: Khuyên dùng PPA-CF hoặc ASA (ưu tiên PPA-CF vì khả năng chịu nhiệt tốt gần khu vực đầu phun và bàn nhiệt)

• Độ dày lớp in (Layer height): 0.2-0.4mm

• Độ đặc (Infill): 100%

• Hỗ trợ (Supports): không cần

• Hệ số đùn (Extrusion multiplier): 1.07 cho PPA-CF, 1.02 cho ASA

Lưu ý quan trọng:

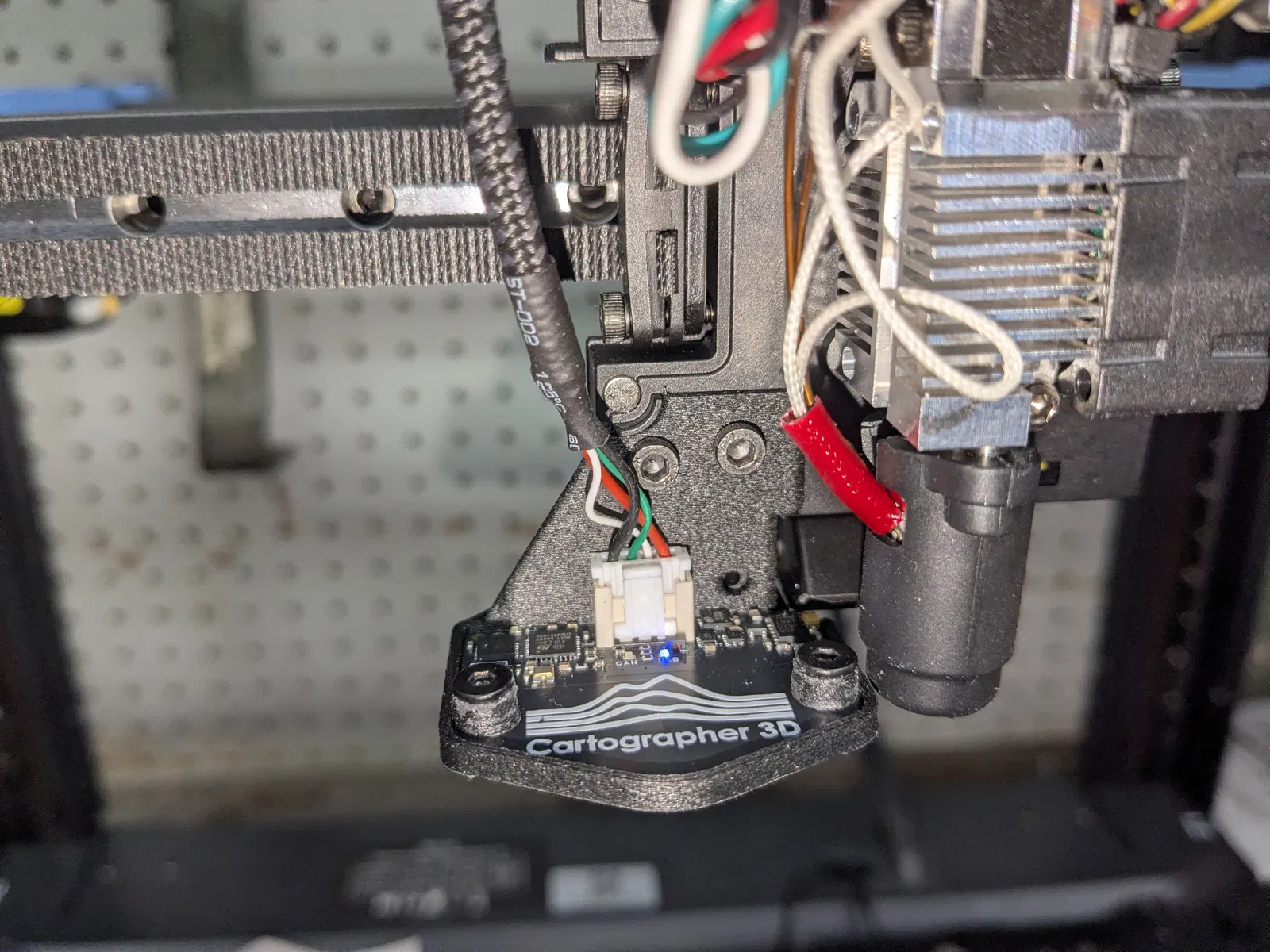

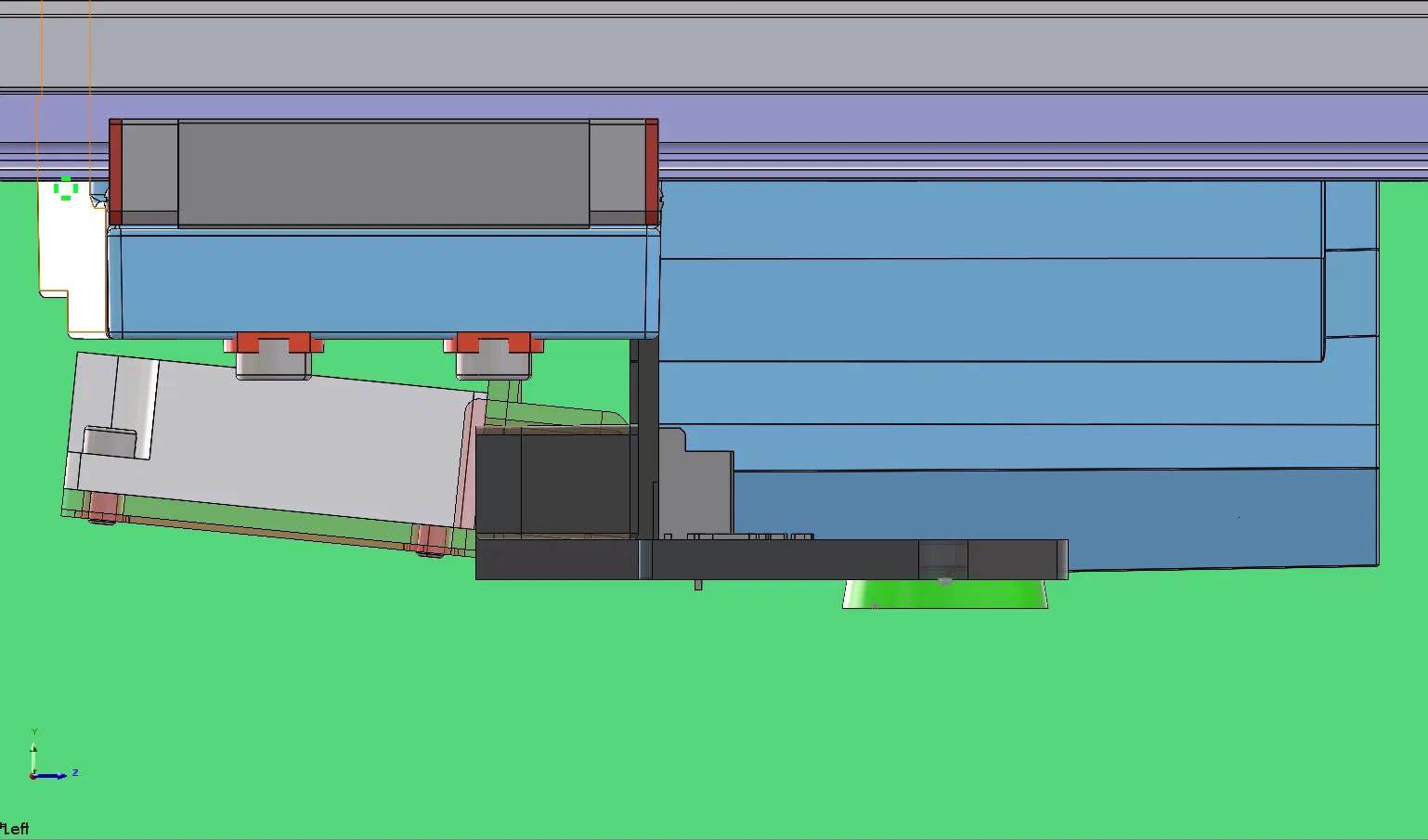

• Probe sẽ nằm cách bàn in 2.85mm khi lắp đặt (+/- tùy vào độ co giãn của vật liệu).

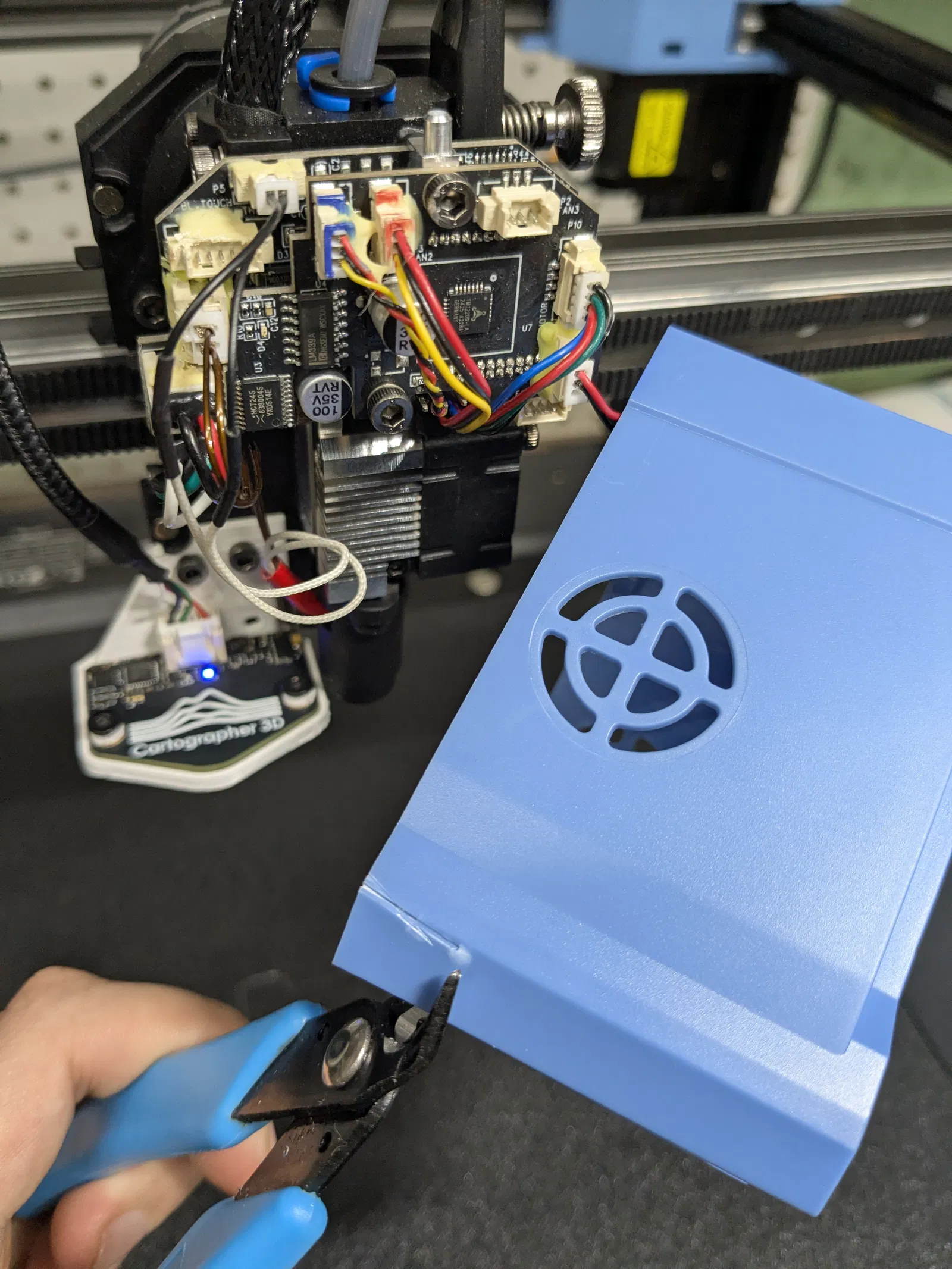

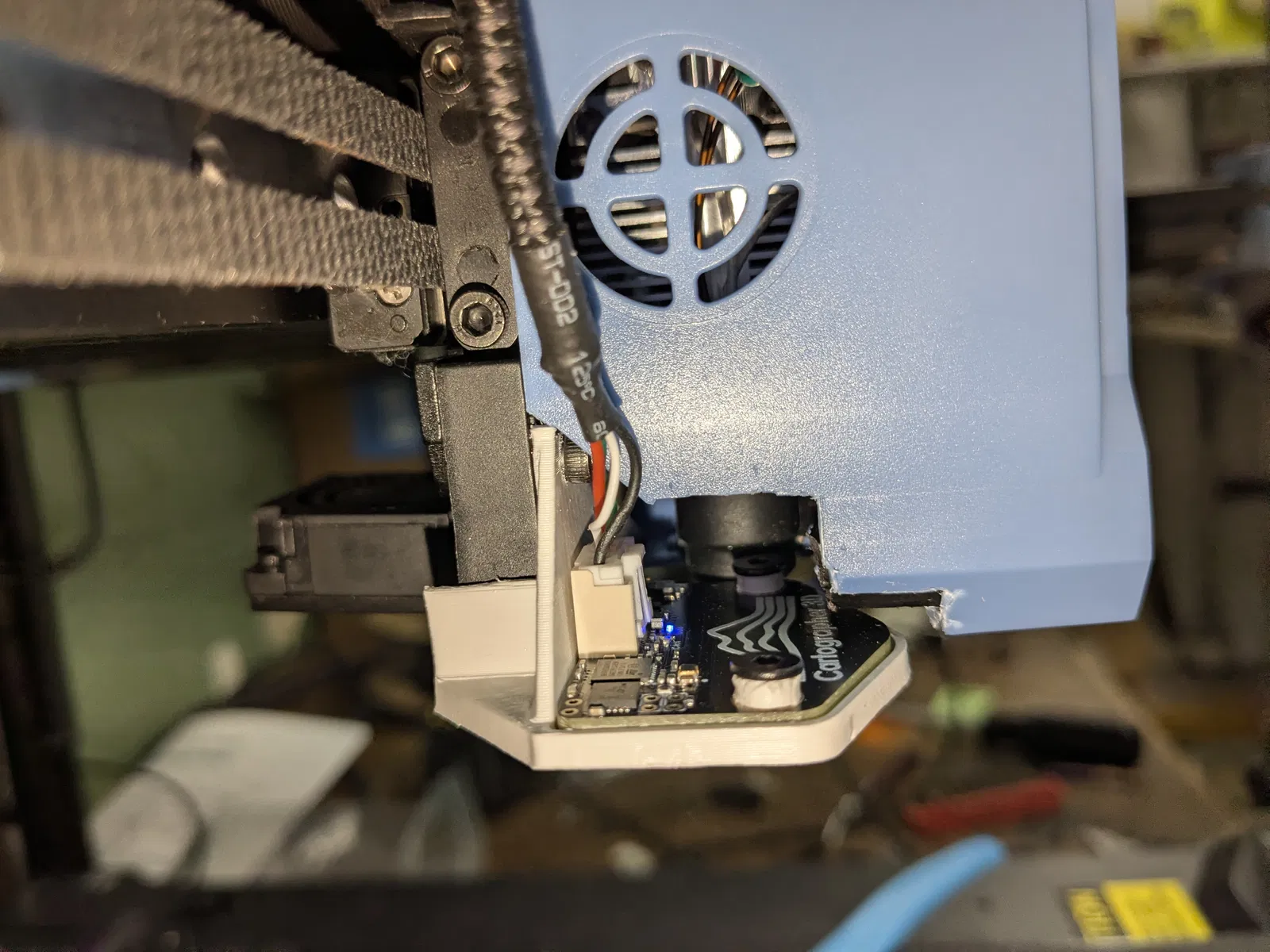

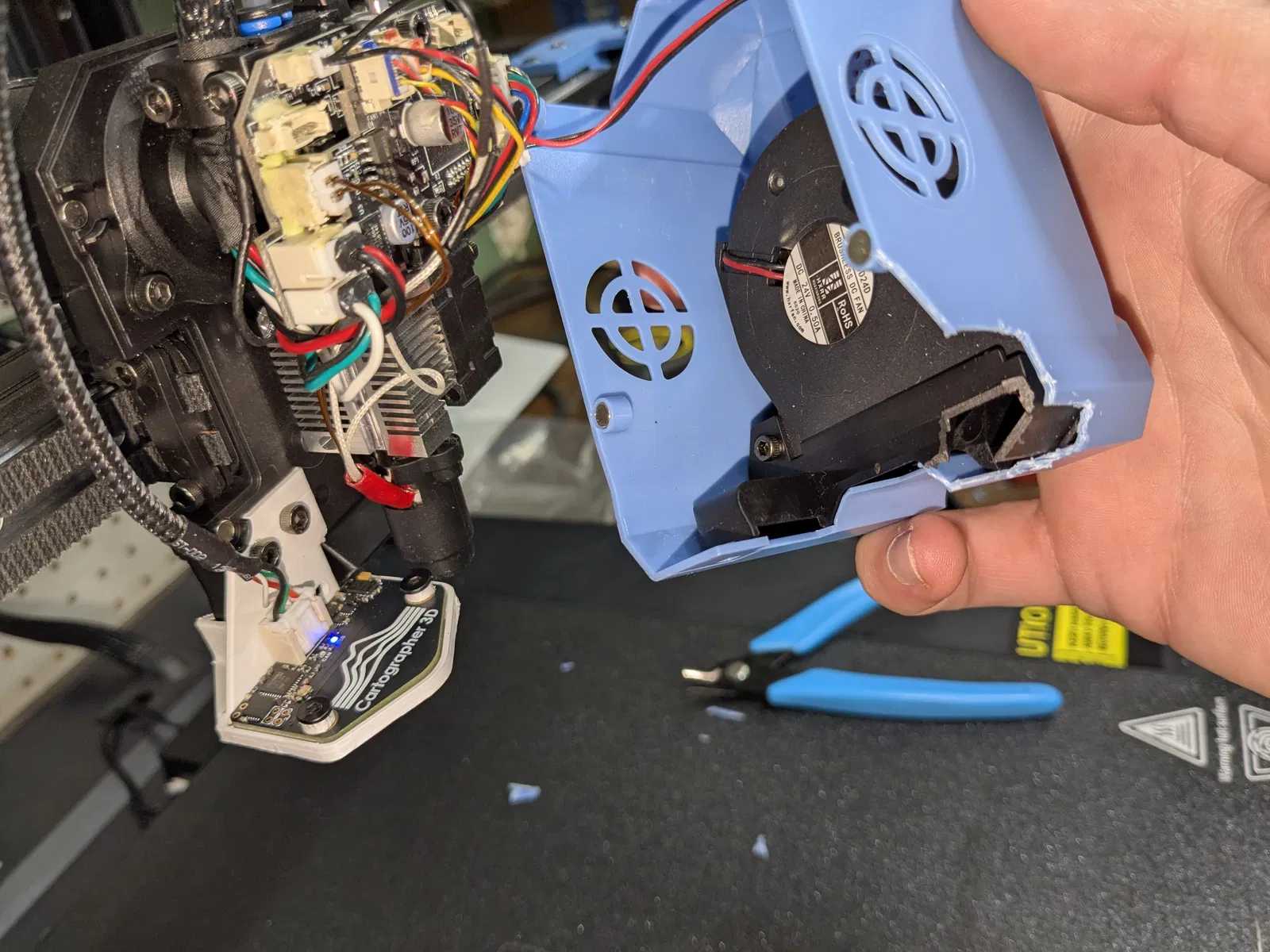

• Bạn sẽ cần phải cắt gọt một phần nhỏ của mặt nạ nhựa phía trước chỗ quạt thổi để tránh cáp của Cartographer bị cấn. (xem hình ảnh đính kèm hoặc trong thư mục Google Drive).

Hướng dẫn cài đặt chi tiết (file .MD) nằm trong đường link Google Drive bên dưới. Tài liệu này bao gồm mọi thứ cần thiết để vận hành Cartographer V4 trên bản Klipper mặc định của Sovol mà không cần nạp lại MCU hay dùng ST-Link. Mình đã dành vài tuần để thử nghiệm và sửa lỗi, sau đó nhờ AI hỗ trợ sắp xếp lại ghi chú thành hướng dẫn bài bản. Tài liệu bao gồm: vá firmware V4, cấu hình printer.cfg, cân chỉnh bù nhiệt, xử lý nhiễu mép bàn in, các đoạn mã macro và cách khắc phục sự cố. Google Drive: https://drive.google.com/drive/folders/16JUU-c2n7Ofv68aAkgY2NzWCTkhiOp1m?usp=sharing

Nếu gặp vấn đề gì khi sử dụng ngàm này, mọi người cứ nhắn mình nhé; mình sẽ cố gắng hỗ trợ nhanh nhất có thể. Nếu bạn muốn sử dụng thiết kế này cho mục đích thương mại, bạn cần mua bản quyền từ mình với giá 30 USD, mình sẽ cung cấp các file gốc .SLDPRT và .SLDASM nếu bạn cần.

Cảm ơn các bạn.

Liên hệ: [email protected]
