Giá treo giấy vệ sinh cho lồng chuột cảnh

Mấy bé chuột cưng của mình rất thích dùng giấy vệ sinh để làm ổ, chắc mấy bé nhà bạn cũng vậy thôi! Cái giá treo giấy vệ sinh này được thiết kế để gắn vuông góc với mặt lồng. Thiết kế này dạng module, bạn cứ tùy chọn và in các bộ phận phù hợp với loại lồng mình đang dùng và cách bạn muốn cố định cuộn giấy nhé.

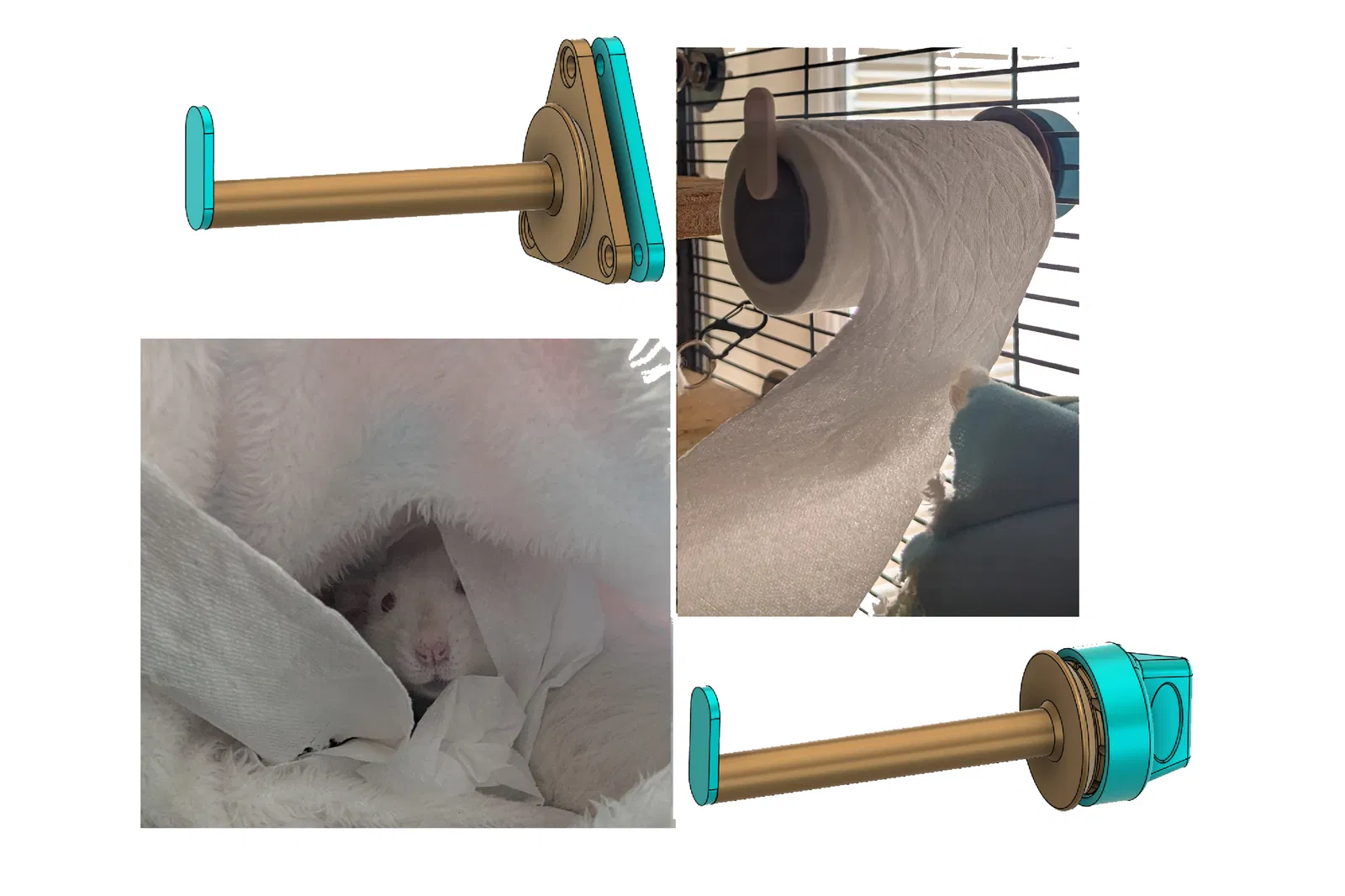

Dưới đây là ảnh chụp giá treo đã in ở các cấu hình khác nhau

α - Ngàm gắn lồng Critter Nation & thanh đỡ (bộ phận a & b) kèm chốt chặn (bộ phận e)

β - Ngàm gắn lồng Critter Nation & thanh đỡ (bộ phận a & b) kèm kẹp lò xo (bộ phận f & g)

γ - Ngàm gắn lồng loại thông dụng (bộ phận c & d) kèm chốt chặn (bộ phận e)

δ - Ngàm gắn lồng loại thông dụng (bộ phận c & d) kèm kẹp lò xo (bộ phận f & g)

Danh sách linh kiện

Ký hiệu	Ảnh	Tên / Mô tả
a		Ngàm lồng Critter Nation - vít vặn
b		Ngàm lồng Critter Nation - đế vặn và thanh đỡ
c		Ngàm lồng thông dụng - tấm tam giác
d		Ngàm lồng thông dụng - đế tam giác và thanh đỡ
e		Chốt chặn - dạng ngón tay
f		Chốt chặn - kẹp lò xo
g		Chốt chặn - vòng đệm cho kẹp lò xo

Giải thích linh kiện Có hai cách để gắn giá treo vào lồng. Có một bộ đế và thanh đỡ được thiết kế để bắt chặt vào lồng hãng Critter Nation (bộ phận a & b). Ngoài ra cũng có bộ đế và thanh đỡ thiết kế cho các loại lồng thông dụng khác (bộ phận c & d).

Có hai tùy chọn để cố định cuộn giấy vệ sinh vào thanh đỡ, giúp cuộn giấy không bị tuột ra ngoài. Bạn có thể chọn loại chốt chặn dạng ngón tay (bộ phận e) hoặc loại kẹp lò xo đi kèm vòng đệm chuyên dụng (bộ phận f & g).

Ghi chú khi in Mình in bằng máy in Core XY với đầu phun 0.4mm. Bộ phận f (kẹp lò xo) cần có support, các bộ phận còn lại đều in được mà không cần support.

Linh kiện không in được Ngàm lồng thông dụng (bộ phận c & d) cần dùng vít 1/4-20 và đai ốc cánh bướm tương ứng. Vít và đai ốc M5 hoặc M6 có lẽ cũng dùng được.

Ghi chú lắp ráp Chỉ cần lắp các bộ phận lại với nhau, xỏ cuộn giấy vào. Nếu dùng kẹp lò xo (bộ phận f), hãy đẩy vòng đệm (bộ phận g) vào đầu kẹp lò xo để cố định.

EDIT :_

Xem bản remix nếu bạn muốn loại giá treo gắn song song với mặt lồng nhé!
