Vỏ bảo vệ REV Driver Hub - Trạm điều khiển an toàn (FIRST Tech Challenge - FTC)

Tác giả EricWooShem

Lượt tải
1
Lượt coi
62

File 8 3,2 MB

  • power_1773231425.stlSTL · 68,1 KB
  • outer_top_tpu_1773231426.stlSTL · 635,7 KB
  • battery_cover_tpu_1773231427.stlSTL · 145,2 KB
  • clamp_1773231427.stlSTL · 322,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#243401
Danh mục
DIY
Ngày đăng

Mô tả

Bạn đã chán cảnh cổng USB trên trạm điều khiển bị gãy rồi đúng không? Tôi cũng vậy.

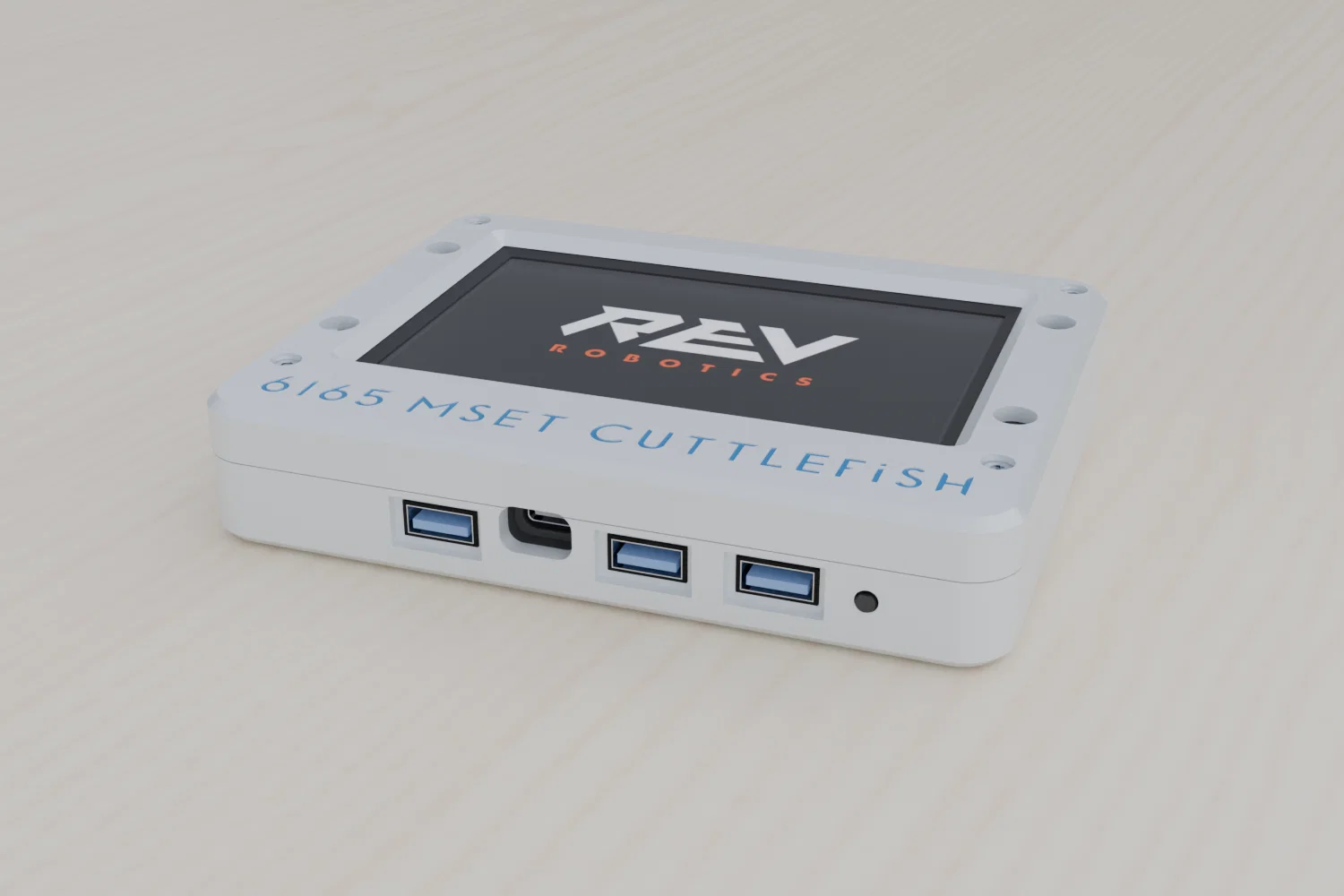

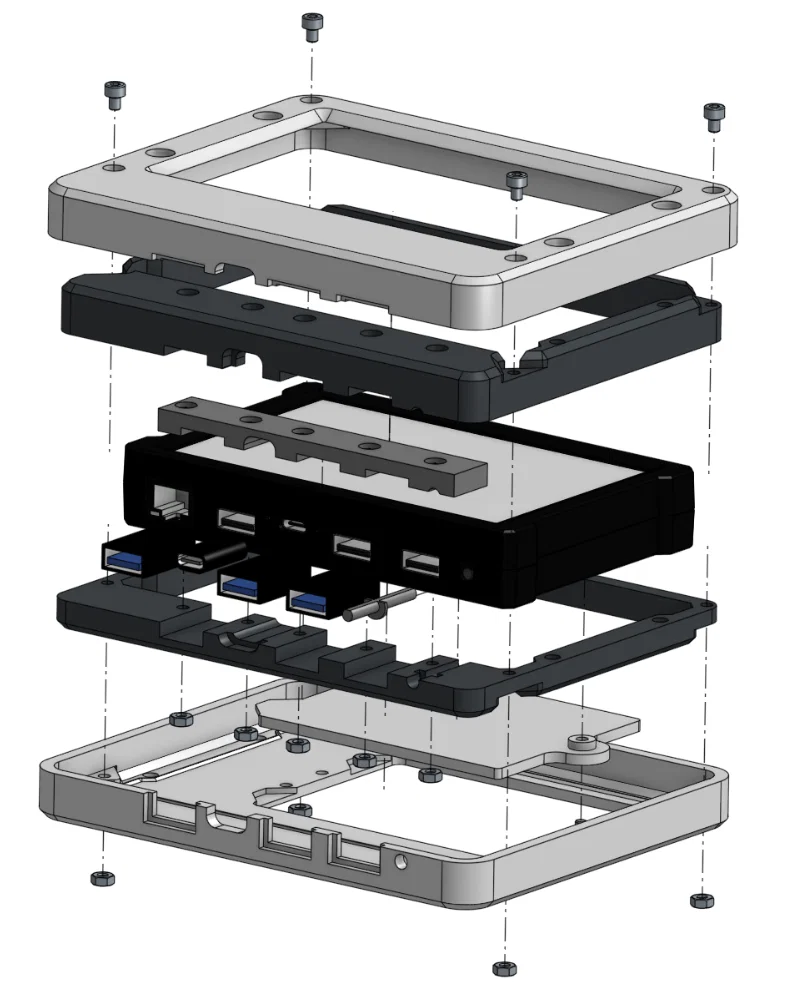

Đó là lý do tôi thiết kế chiếc vỏ bảo vệ này, mục tiêu chính là bảo vệ các cổng USB. Vỏ giúp cố định các dây nối dài USB ngắn vào mỗi cổng, nhờ đó chúng sẽ không bị hư hỏng do việc cắm rút thường xuyên hoặc bị kéo mạnh.

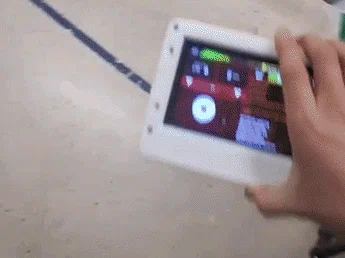

Ngoài ra, vỏ còn bảo vệ Driver Hub bằng một lớp TPU (đã vượt qua bài kiểm tra rơi rớt!).

Yêu cầu các linh kiện bổ sung:
2x (cần 3 cái, mua gói 2 cái) https://www.amazon.com/dp/B0CPPH29CR
1x (cần 1 cái, mua gói 4 cái) https://www.amazon.com/dp/B0B5RGKP7S

Hướng dẫn in:

Các bộ phận TPU:

  • Infill 5%

Các bộ phận khác (dùng PETG hoặc PLA đều được):

  • Infill khoảng 20%

Cần dùng support cho miếng "battery cover (tpu)" và hai miếng "inner" (tại bốn lỗ cắt hình tam giác trên mỗi miếng).

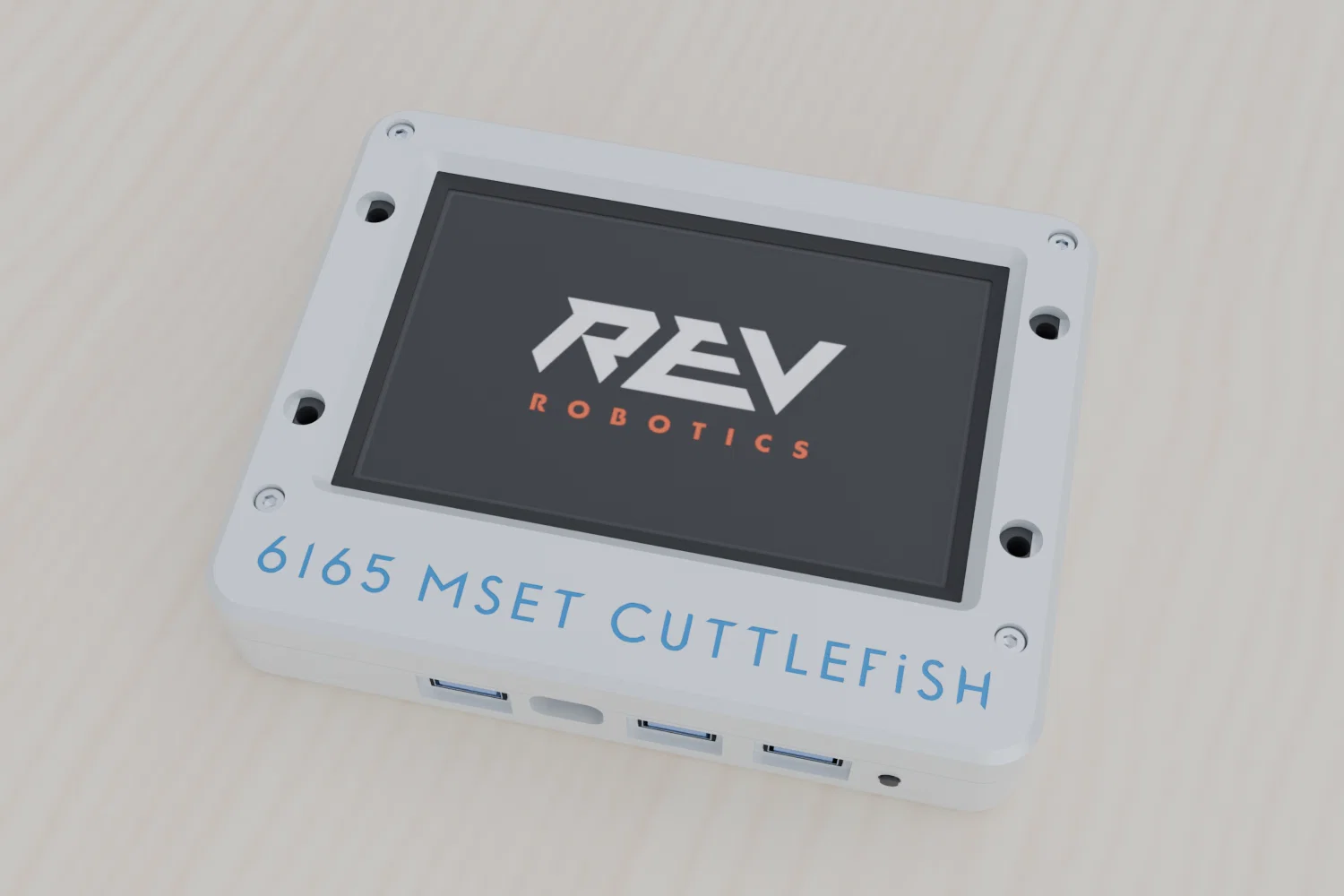

Tên và số đội thi đấu tất nhiên là không có sẵn trong file rồi, do mình lười không render lại. Bạn có thể tự thêm nhãn của đội mình bằng cách lấy file "outer top (tpu).step", nhập vào Onshape (hoặc phần mềm khác) rồi chèn văn bản vào.

Link Onshape: https://cad.onshape.com/documents/5a3a0c8219062d22342df2ba/w/99488edb8b511f53e3e4b795/e/790f3da8150b185723139222?renderMode=0&uiState=69ab9a193c0a5a2330a2c04f

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
8
Tổng dung lượng
3,2 MB
File lớn nhất
651,5 KB
