Đầu nối ống hình chữ Y (Y Pipe/Hose Fitting) có thể tùy chỉnh tham số

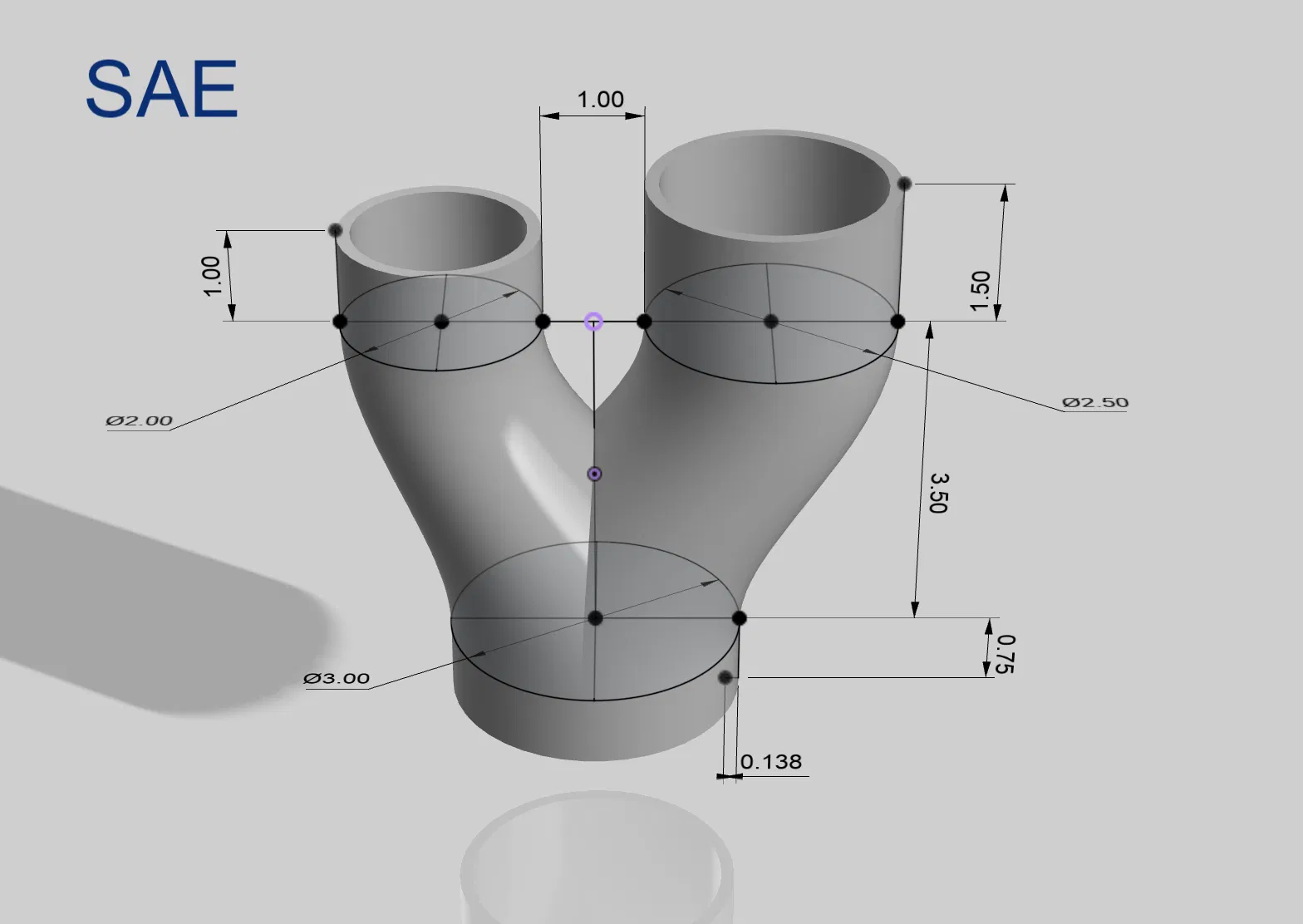

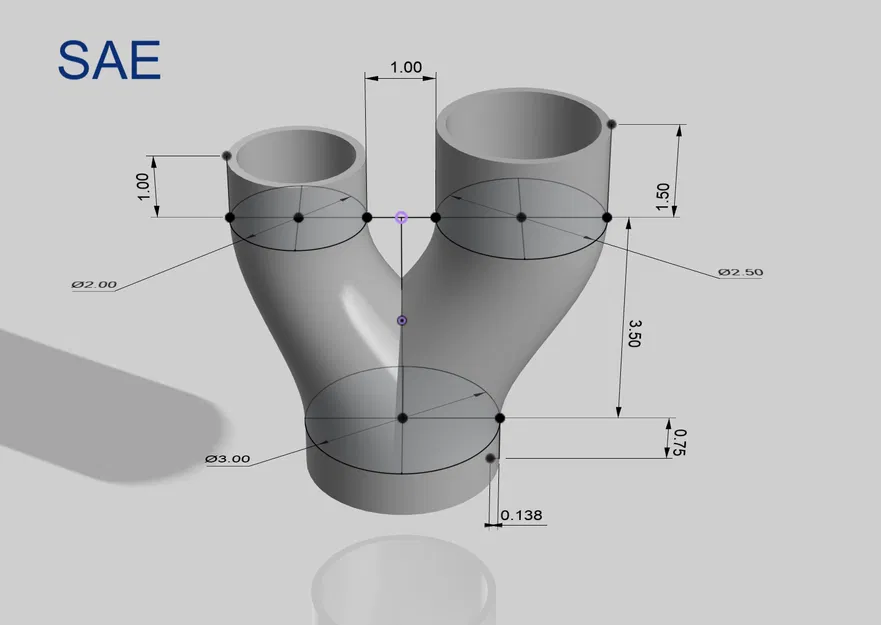

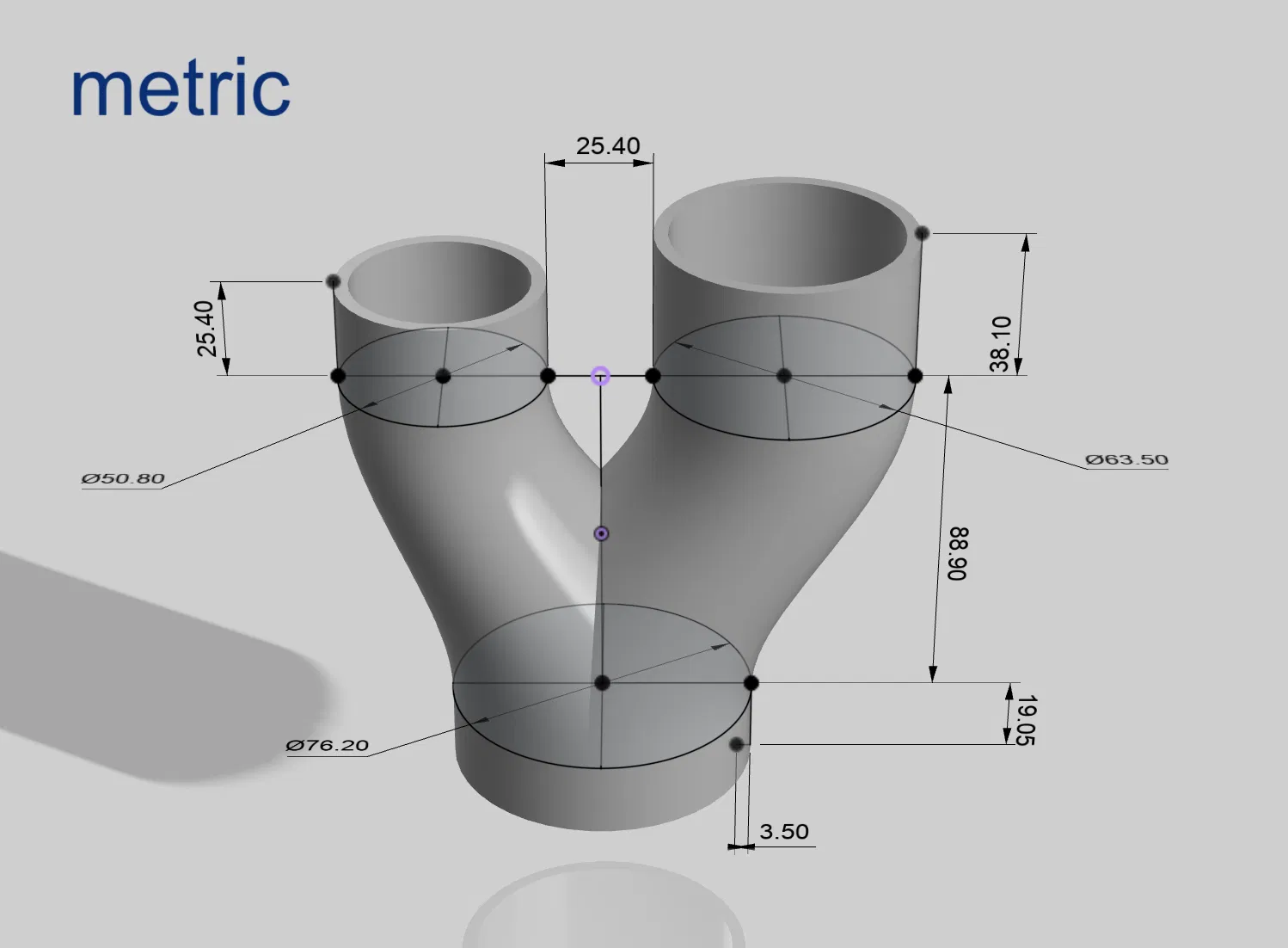

Mình quyết định dành chút thời gian để tạo ra mẫu đầu nối Y (Y adapter) dạng tham số (parametric) xịn sò nhất cho các loại ống dẫn và ống hút. Mẫu này được thiết kế hoàn toàn theo dạng tham số bằng công cụ Fusion 360 cực kỳ tiện lợi. Bạn chỉ cần mở file trong Fusion 360, rồi nhấp đúp chuột vào bất kỳ thông số nào hiển thị trên mô hình để chỉnh sửa. Bạn thậm chí không cần phải mở bảng thông số (parameters dialog) luôn á. Các đường kính được tính theo kích thước bên ngoài (OD). Vì vậy, nếu bạn muốn chỉ định đường kính trong (ID) cho một hoặc nhiều đầu, bạn cứ nhập kích thước mong muốn rồi cộng thêm +thickness. Ví dụ, nếu bạn muốn đầu mở phía dưới có đường kính trong là 3 inch, bạn chỉ cần nhập 3”+thickness. Bạn có thể sử dụng bất kỳ đơn vị đo nào mà Fusion 360 hỗ trợ trong các biểu thức tính toán, nên ví dụ như *5”-2.125mm2+1cm** vẫn được tính là một độ dài hợp lệ nhé.
