Mô tả

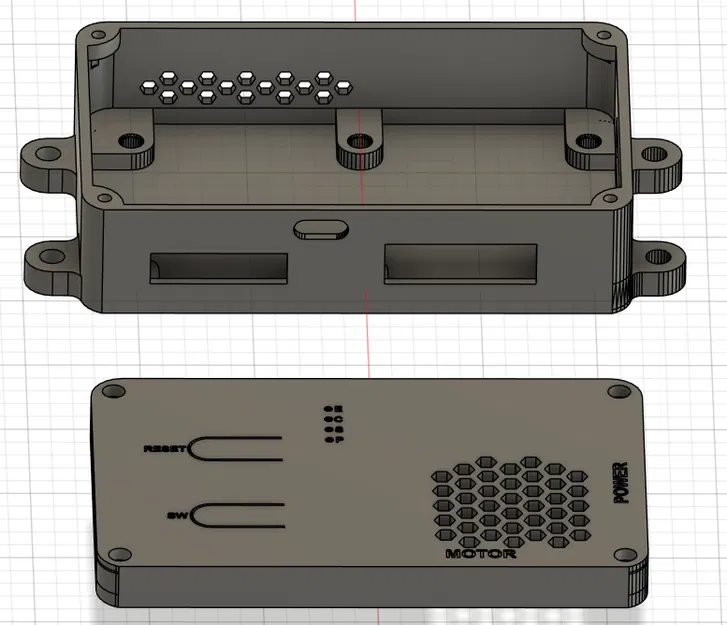

Hộp bảo vệ OpenFFBoard hỗ trợ tản nhiệt chủ động

Nếu anh em đang tự lắp ráp bộ điều khiển phản hồi lực (FFB) cho hệ thống đua xe mô phỏng (simracing) của mình, chắc hẳn sẽ hiểu tầm quan trọng của việc bảo vệ bo mạch điện tử bên trong. Mẫu Case OpenFFBoard này là phiên bản được cải tiến từ thiết kế gốc, tập trung tối đa vào độ bền và khả năng thoát nhiệt. Với thiết kế chắc chắn, vỏ hộp này giúp che chắn các linh kiện nhạy cảm khỏi bụi bẩn và va đập ngoài ý muốn trong quá trình sử dụng lâu dài.

Điểm cộng lớn nhất của phiên bản này chính là phần nắp được thiết kế tối ưu cho việc lắp đặt thêm quạt tản nhiệt kích thước 40x40mm. Việc này cực kỳ cần thiết khi bo mạch OpenFFBoard hoạt động với cường độ cao, giúp linh kiện luôn duy trì ở nhiệt độ ổn định, tránh tình trạng quá nhiệt gây giảm hiệu năng hoặc hỏng hóc đáng tiếc. Các vị trí lỗ thông hơi dạng tổ ong không chỉ mang lại vẻ ngoài thẩm mỹ mà còn tăng lưu lượng gió lưu thông hiệu quả nhất bên trong case.

Ngoài ra, case còn được tích hợp sẵn các vị trí chờ cho nút bấm Reset và chuyển đổi (SW), cùng với các lỗ hổng dành riêng cho các cổng kết nối quan trọng như MOTOR và POWER. Mọi thứ được thiết kế rất chỉn chu, giúp anh em dễ dàng thao tác, lắp ráp mà không cần phải chế cháo quá nhiều. Đây là giải pháp hoàn hảo để nâng cấp chiếc OpenFFBoard của bạn trở nên chuyên nghiệp và bền bỉ hơn nhiều so với việc để trần.

Một số lưu ý quan trọng khi anh em tự in 3D mẫu này:

  • Vật liệu in: Nên dùng nhựa PETG hoặc ABS để chịu nhiệt tốt hơn, vì các linh kiện điện tử khi chạy FFB sẽ tỏa nhiệt đáng kể, PLA có thể bị mềm hoặc biến dạng sau một thời gian.
  • Cấu trúc lớp in (Layer height): Nên để khoảng 0.2mm để đảm bảo độ mịn và độ chắc chắn cho các phần chân ốc và lỗ thông hơi.
  • Độ bền (Infill): Nên để infill từ 30-40% dạng Gyroid để đảm bảo case cứng cáp, chịu lực tốt khi gắn vào khung máy đua xe.
  • Hỗ trợ (Support): Các phần lỗ thông hơi và cổng cắm có thể cần một chút support, hãy chỉnh cho dễ tháo để không ảnh hưởng đến bề mặt nhựa.
  • Lưu ý lắp quạt: Đảm bảo quạt 40x40mm được bắt ốc chắc chắn để tránh rung lắc gây ra tiếng ồn khi quạt quay ở tốc độ cao trong lúc đang đua.

Hy vọng bản in này sẽ giúp hệ thống simracing của anh em hoạt động trơn tru và bền bỉ hơn!

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
635 KB
File lớn nhất
635 KB
