Nút Cài Triskele 1 Lỗ

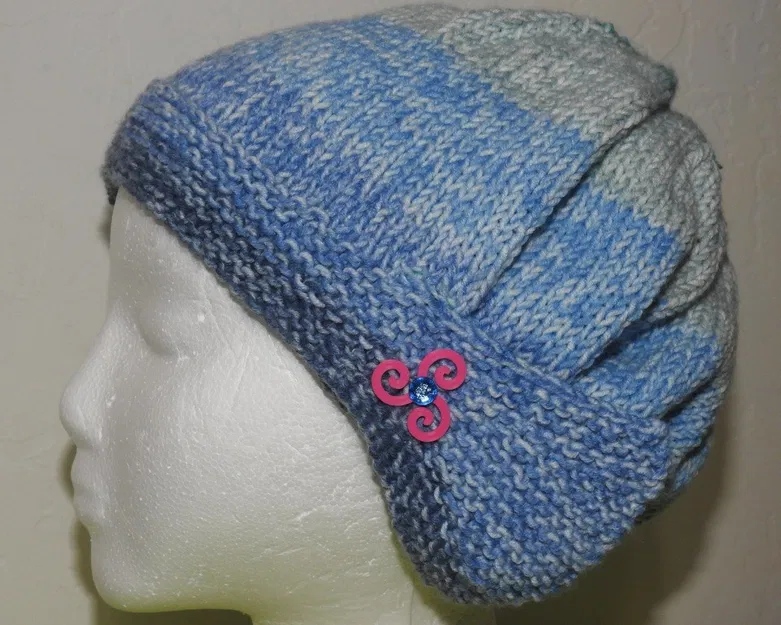

Đây là mẫu nút cài Triskele nhỏ nhắn, có một lỗ 2mm ở mặt sau để bạn dễ dàng đính vào các loại mũ đan len.

In ấn

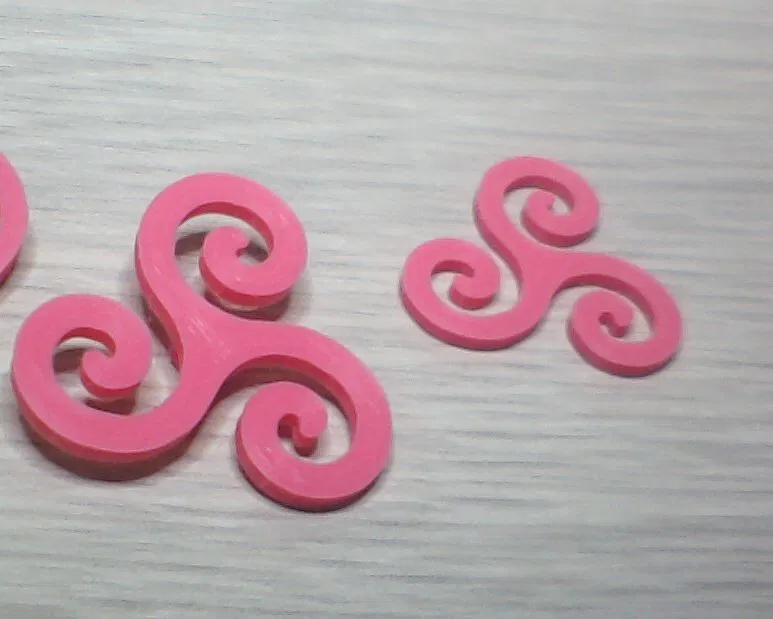

Mình đã in mẫu này úp mặt xuống, in một màu, không cần support, sử dụng nhựa PLA. Bạn nên chỉnh layer height thấp nhất có thể để đảm bảo các chi tiết nhỏ được sắc nét nhất nhé.

Cách mình thiết kế một chiếc nút:

• Tìm hoặc tạo một tấm ảnh (định dạng JPG, PNG, BMP).
  • Tốt nhất là ảnh chụp thẳng, không bị đổ bóng.
  • Ảnh nên được tách nền (bạn có thể thử Remove Background from Image for Free).
  • Càng ít màu càng tốt (vì ảnh sẽ được chuyển sang trắng đen).
• Chuyển đổi ảnh sang file SVG.
  • Thử dùng Free SVG Converter
  • Hoặc JPG to SVG (Online & Free)
• Lưu ý: Việc có được một file SVG đẹp và sạch là cực kỳ quan trọng; đây cũng có thể là công đoạn lâu và tốn thời gian nhất.
• Nhập (Import) file SVG vào phần mềm thiết kế của bạn (Fusion 360, OpenSCAD).
• Chỉnh kích thước SVG theo ý muốn.
• Tạo phần kết nối.
  • Thêm một vòng đệm có lỗ với kích thước phù hợp.
  • Đục lỗ cho nút.
