Sửa núm điều chỉnh cho tai nghe Xbox Wireless hỏng

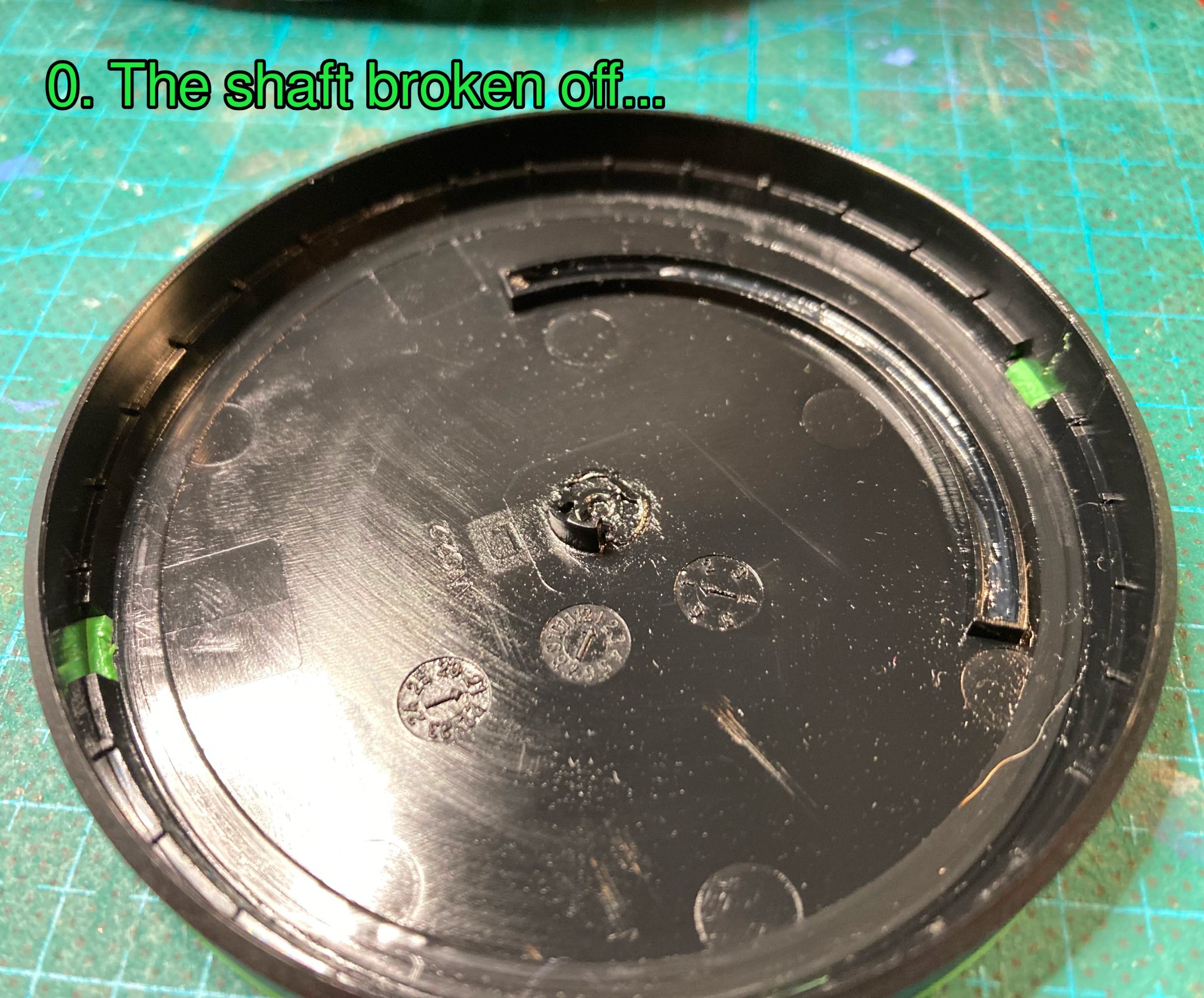

Tôi đã làm gãy núm điều chỉnh bên trái (mixer) của tai nghe Xbox Wireless của mình và sau khi liên hệ với Dịch vụ Khách hàng, tôi được bảo chỉ cần mua một cặp mới... không. Chúng ta cần sửa chữa cái này! :)

Cách sửa chữa gồm ba phần:

• Ghế - cái này sẽ được đặt bên trong tai nghe và thay thế phần gốc, tôi đã in nó bằng PLA
• Cọc - cái này sẽ được gắn vào núm thay cho cái đã bị gãy, in cái này bằng ABS để bạn có thể hàn nó vào núm (hoặc vật liệu có thể hòa tan bằng acetone khác)
• Vòng định tâm - Dùng để đặt cọc chính xác ở giữa núm, in bằng PLA (hoặc vật liệu khác không bị ảnh hưởng bởi acetone)

Quy trình:

1. Gỡ bỏ đệm tai mềm

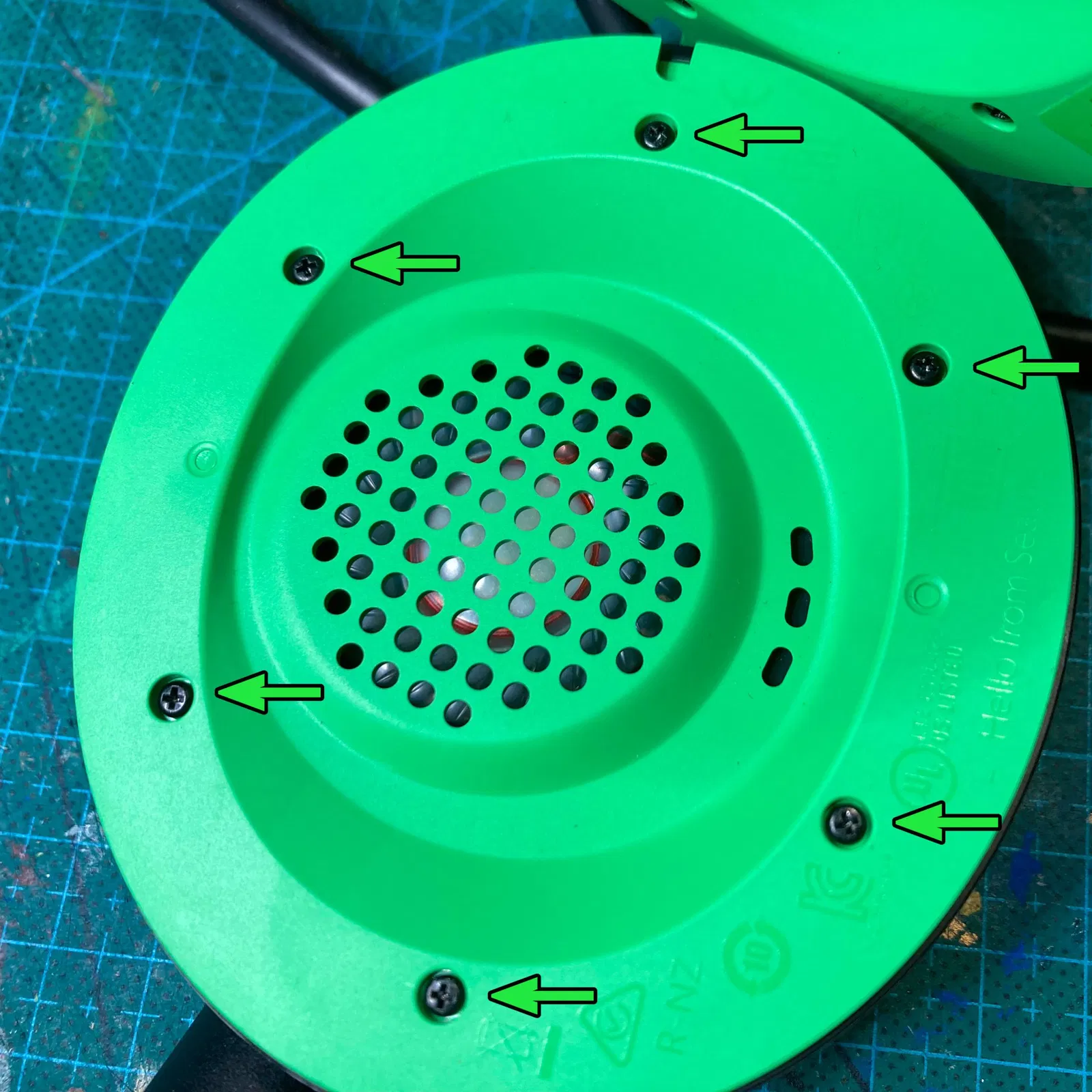

2. Tháo sáu ốc vít philips #00, cẩn thận gỡ bỏ nắp xanh (có dây được gắn vào nó!)
   1. CẢNH BÁO: Cẩn thận gỡ bỏ keo xung quanh dây loa đen để bạn có thể cho nó qua nắp đen sau này, chỉ có một chút dây ở phía bên kia và sẽ khó khăn để thao tác.

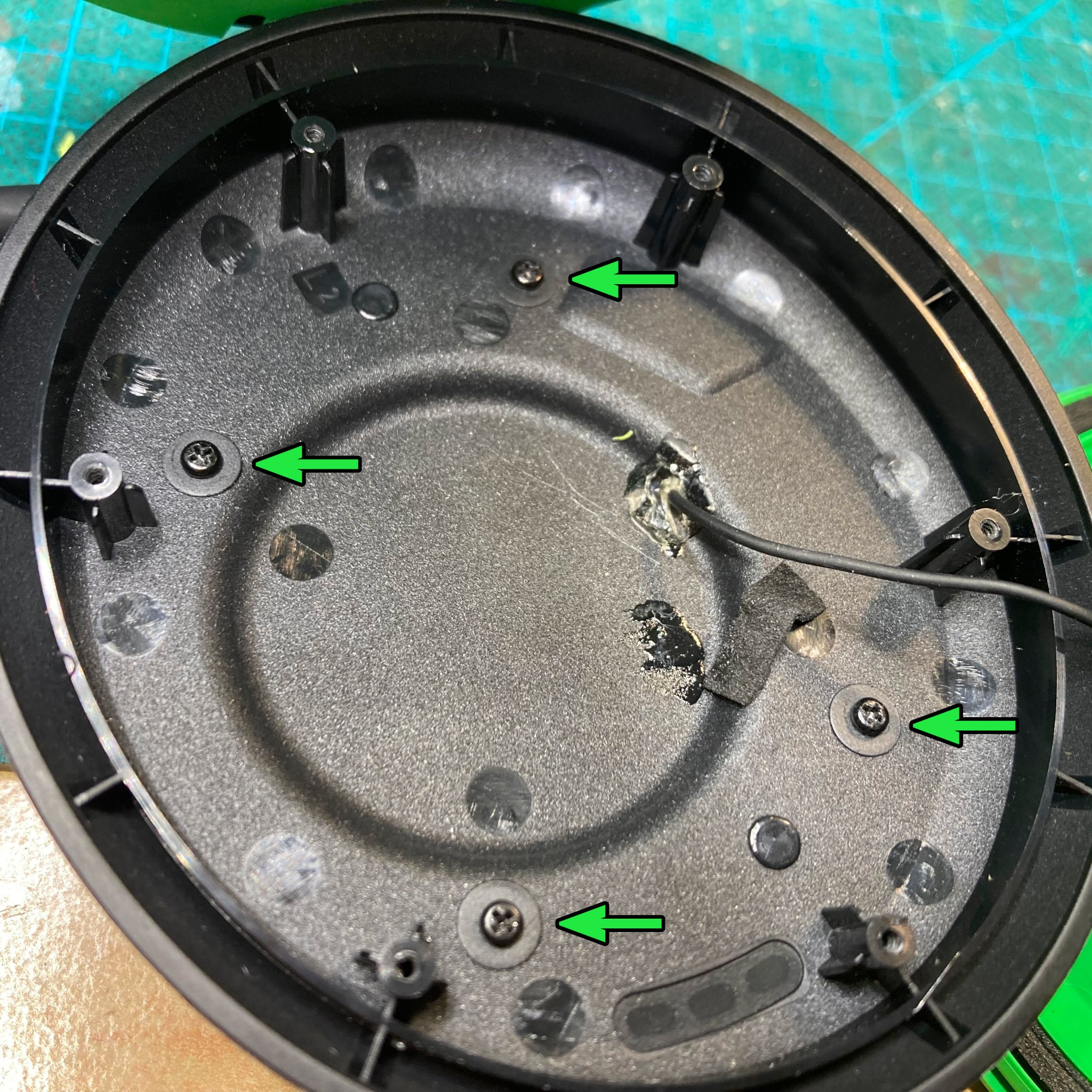

3. Tháo 4 ốc vít philips #00 và mở nắp lên. CẨN THẬN không làm rách hai dây loa (nếu bạn lúng túng và kéo chúng ra như tôi đã làm, thì hãy biết rằng dây đỏ sẽ được hàn là dây gần nhất với microswitch ;) )

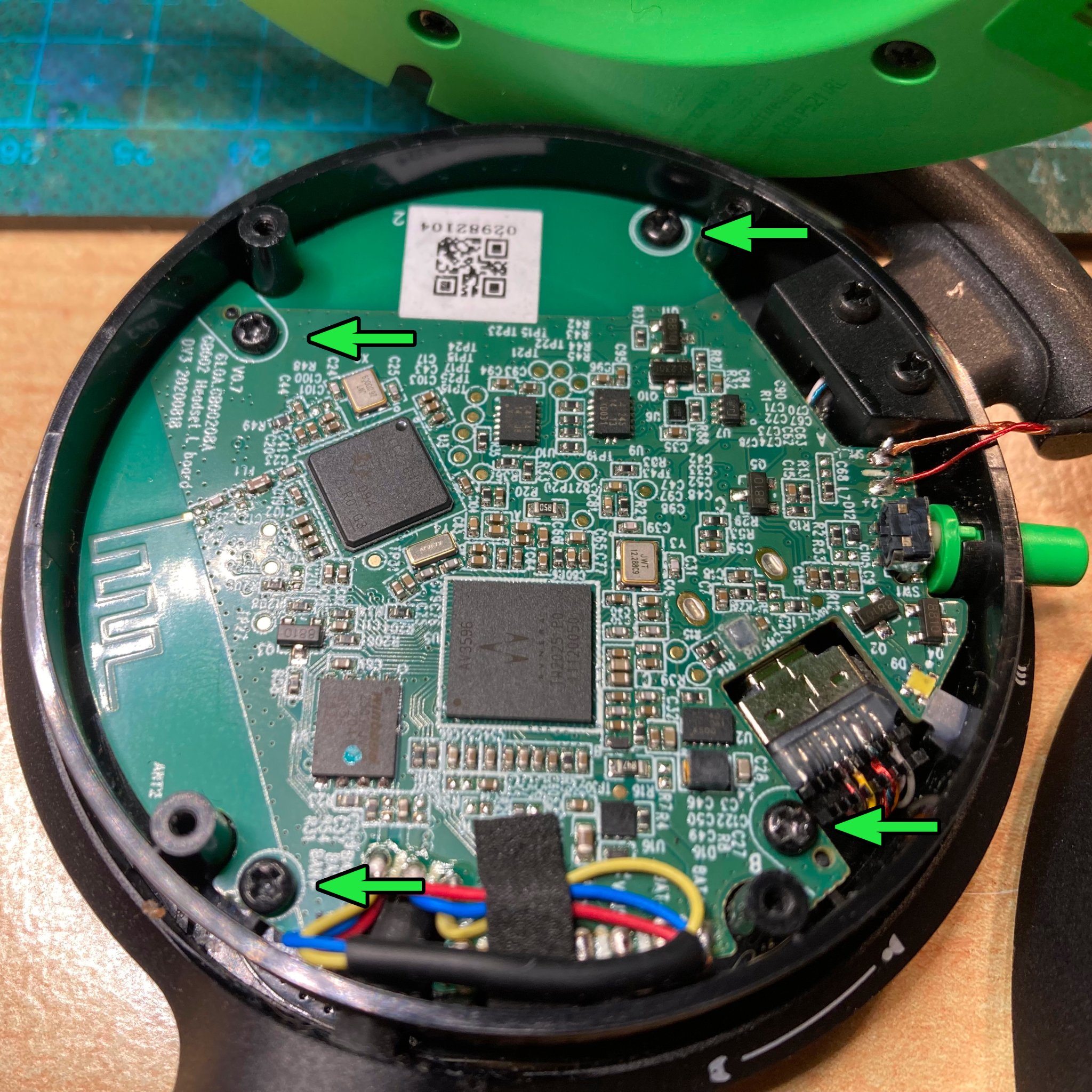

4. Tháo 4 ốc vít philips #0 từ bo mạch.

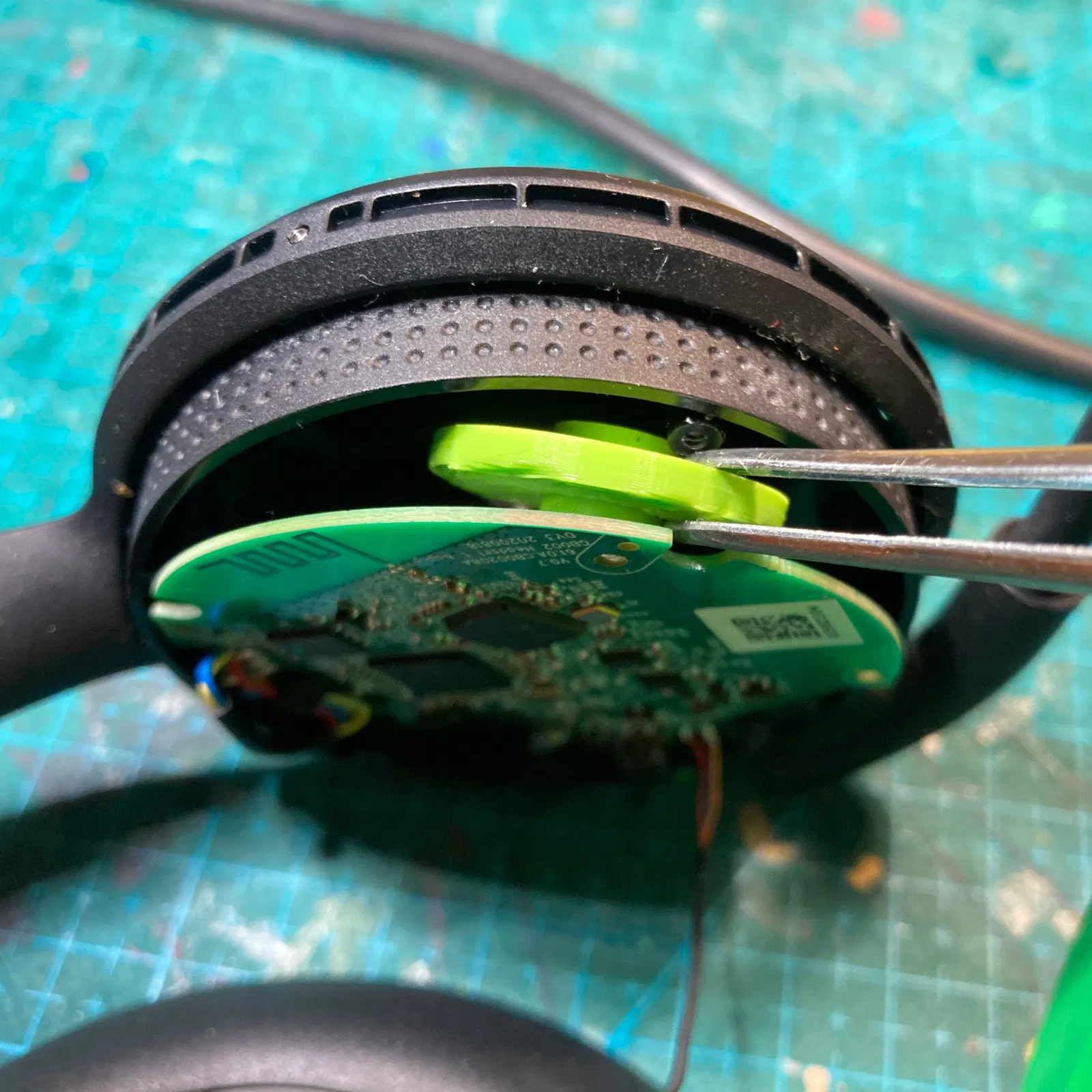

5. Nhẹ nhàng nâng bo mạch lên, gỡ bỏ chốt cũ (đen) và thay thế bằng "chỗ ngồi" in 3D
6. Chuẩn bị núm như trong hình:

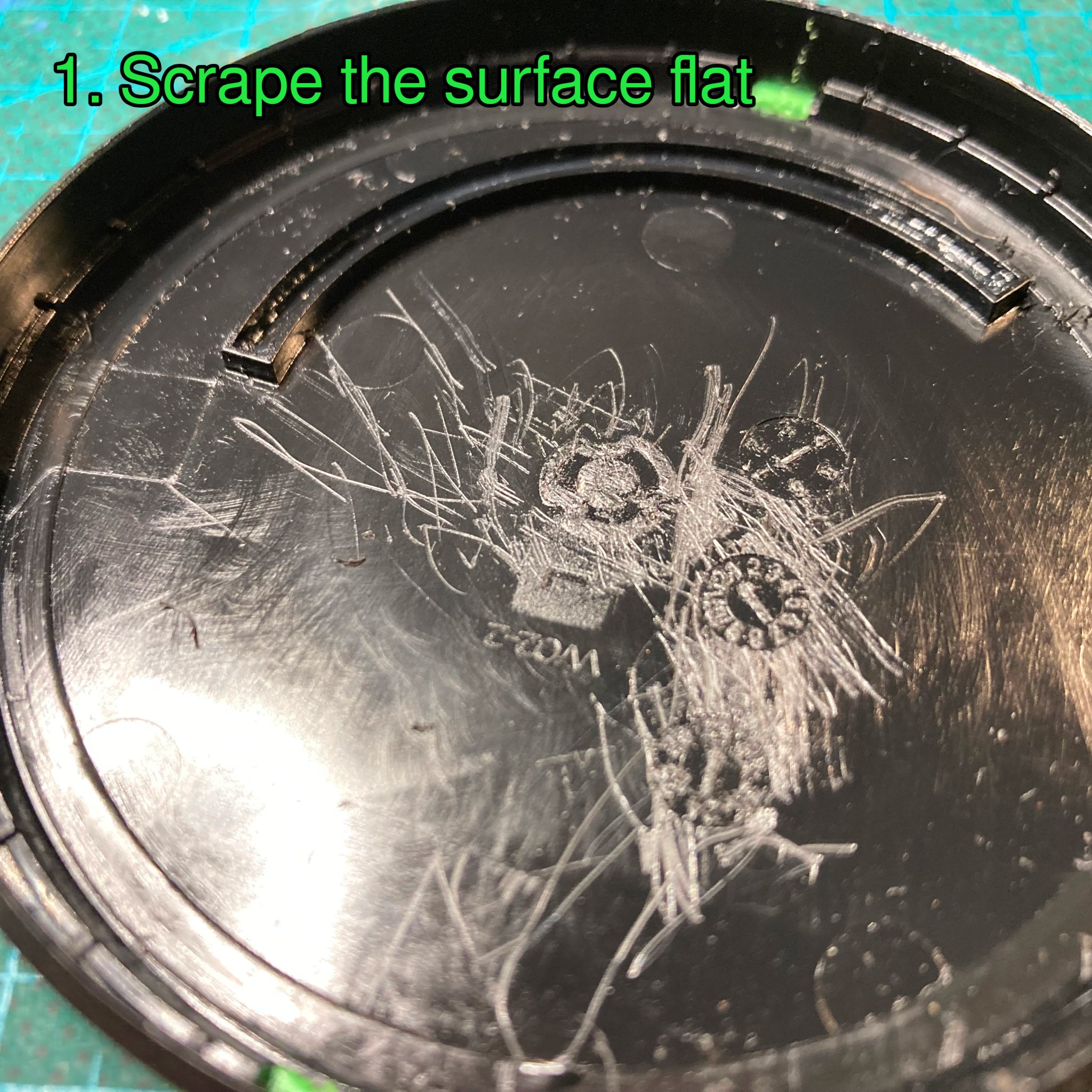

   1. Gỡ bỏ bất kỳ phần còn lại của trục cũ và làm phẳng

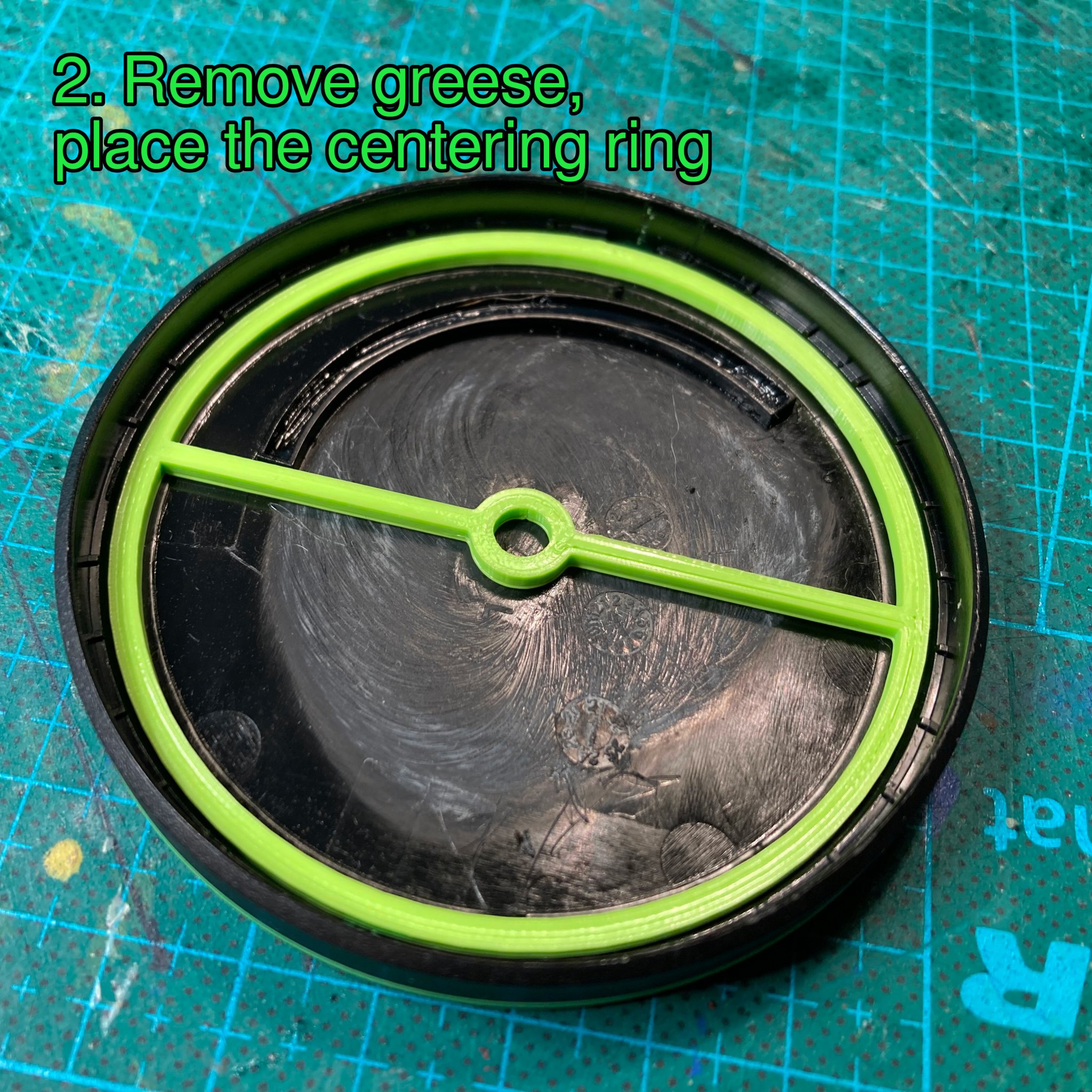

   2. Gỡ bỏ mỡ trên bề mặt và đặt vòng trung tâm (chạm vào kênh trượt)

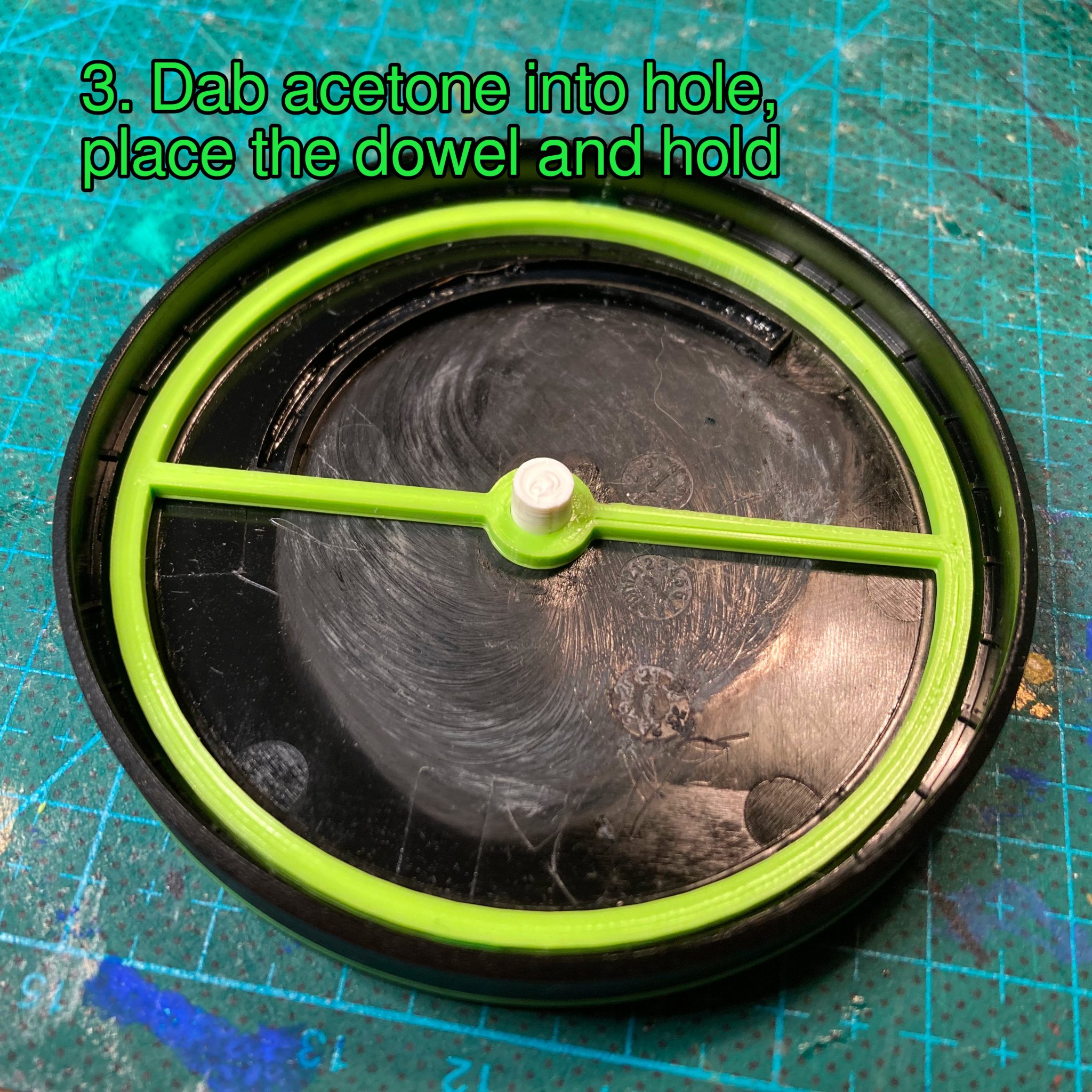

   3. Đảm bảo rằng chốt vừa với trung tâm của vòng. Nếu mọi thứ vừa vặn thì nâng chốt lên và nhỏ một ít acetone vào lỗ (và dưới đáy chốt). Khi trung tâm trở nên mịn màng, đặt chốt vào và ấn chặt trong khi giữ chặt vòng.

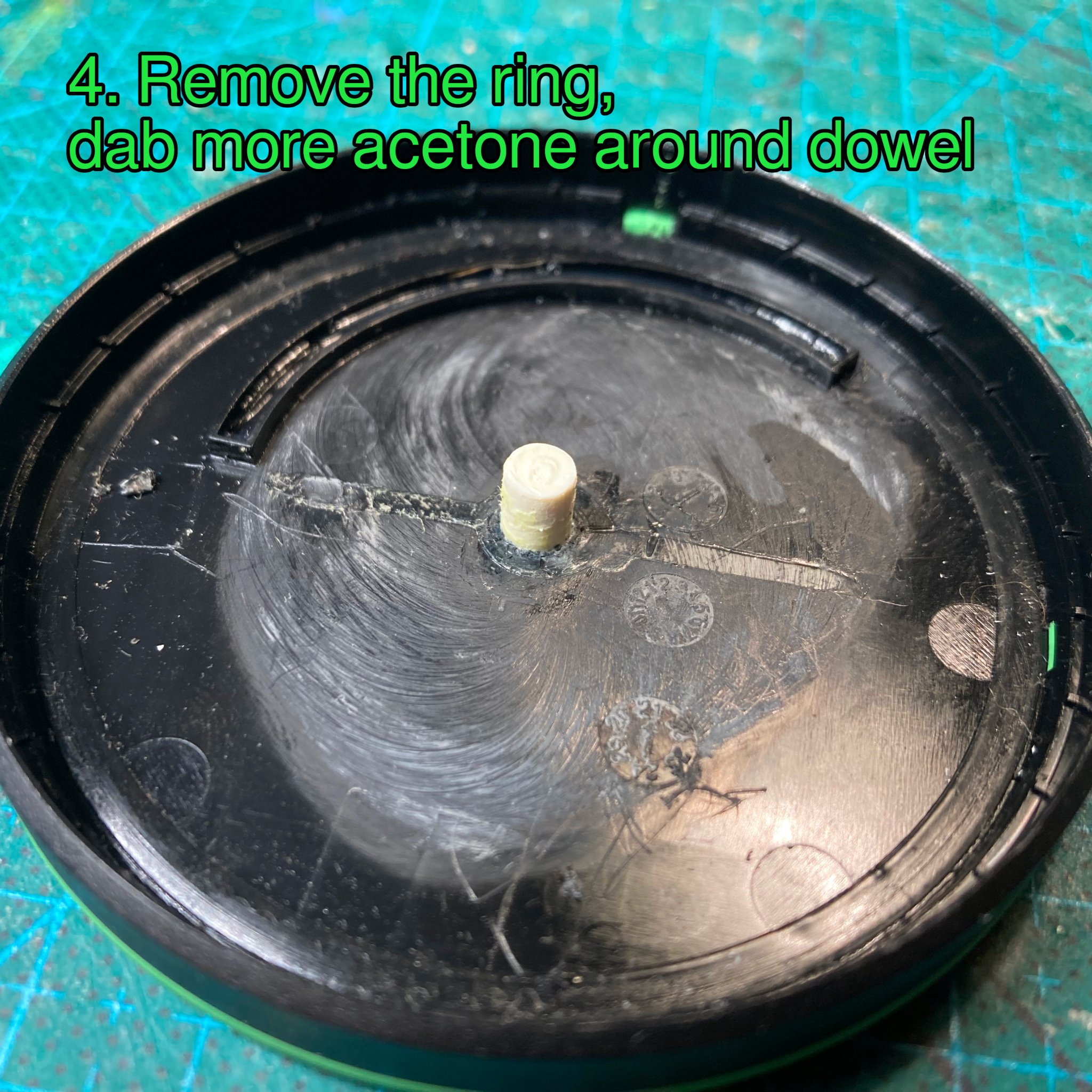

   4. Nhẹ nhàng nâng vòng lên bằng cách ấn xuống chốt và nâng lên từ hai bên. Nhỏ thêm một ít acetone xung quanh chốt để cố định tốt hơn. Để khô/thoáng khí.
7. Lắp lại tai nghe bằng cách làm theo các bước 2-4 theo thứ tự ngược lại. Chỗ ngồi cần nằm trên mặt sau của bo mạch, KHÔNG SIẾT CHẶT các ốc vít đó.
8. Di chuyển thanh trượt trên tai nghe lên vị trí cao nhất. Sử dụng bút chì để đánh dấu vị trí của thanh trượt trên vành ngoài của tai nghe và vị trí của đầu kênh cao nhất (khớp) trên núm.
9. Ấn chặt lại, thanh trượt nên khớp với kênh.
