Giá đỡ cuộn in nằm ngang với cơ chế tháo nhanh và 4 vòng bi 608
Giá đỡ cuộn in dạng nằm ngang giúp quay trơn tru nhờ 4 vòng bi 608. Thiết kế thông minh với trục tháo lắp nhanh, cực tiện lợi khi cần thay cuộn nhựa. Bạn có thể tự in vòng bi nếu muốn, tiết kiệm và hiệu quả cho máy in 3D của mình.
Mô tả

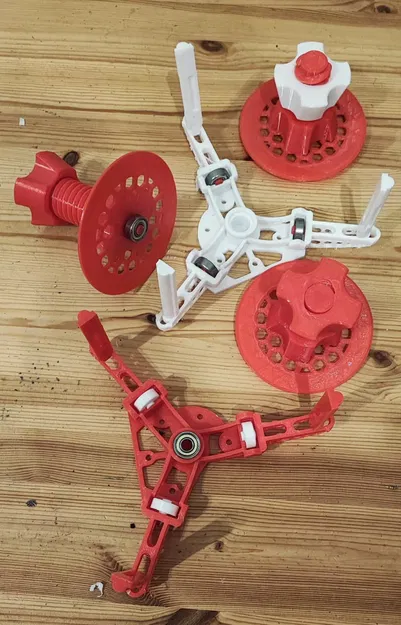

Mình đã tổng hợp từ ba thiết kế hữu ích để tạo ra bộ giá đỡ cuộn in dạng nằm ngang, sử dụng 4 vòng bi cùng trục tháo lắp nhanh.
Phần trục có thể tháo rời khỏi đế giúp bạn thay cuộn nhựa mới một cách dễ dàng.
Thiết kế này sử dụng 4 vòng bi 608. Nếu muốn, bạn có thể tự in 3 vòng bi bên ngoài vì vòng bi trung tâm đã chịu được hầu hết tải trọng rồi.
Bạn cứ in theo hướng mặc định của mỗi file STL, với đầu phun 0.6mm, chiều cao lớp 0.3mm và độ đặc (infill) 25%. Tổng thời gian in mất khoảng 13 tiếng và tốn khoảng 240g nhựa. Mình dùng nhựa PETG thấy rất ổn.
Nếu bạn dùng đầu phun 0.4mm, hãy để chiều cao lớp 0.2mm, thời gian in sẽ mất khoảng 20 tiếng.
Phần đế nên được in với hỗ trợ (support) thông thường, góc nghiêng hỗ trợ (support overhang angle) là 67 độ.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
