Case cho Raspberry Pi 3B tương thích với Waveshare PoE HAT (C)

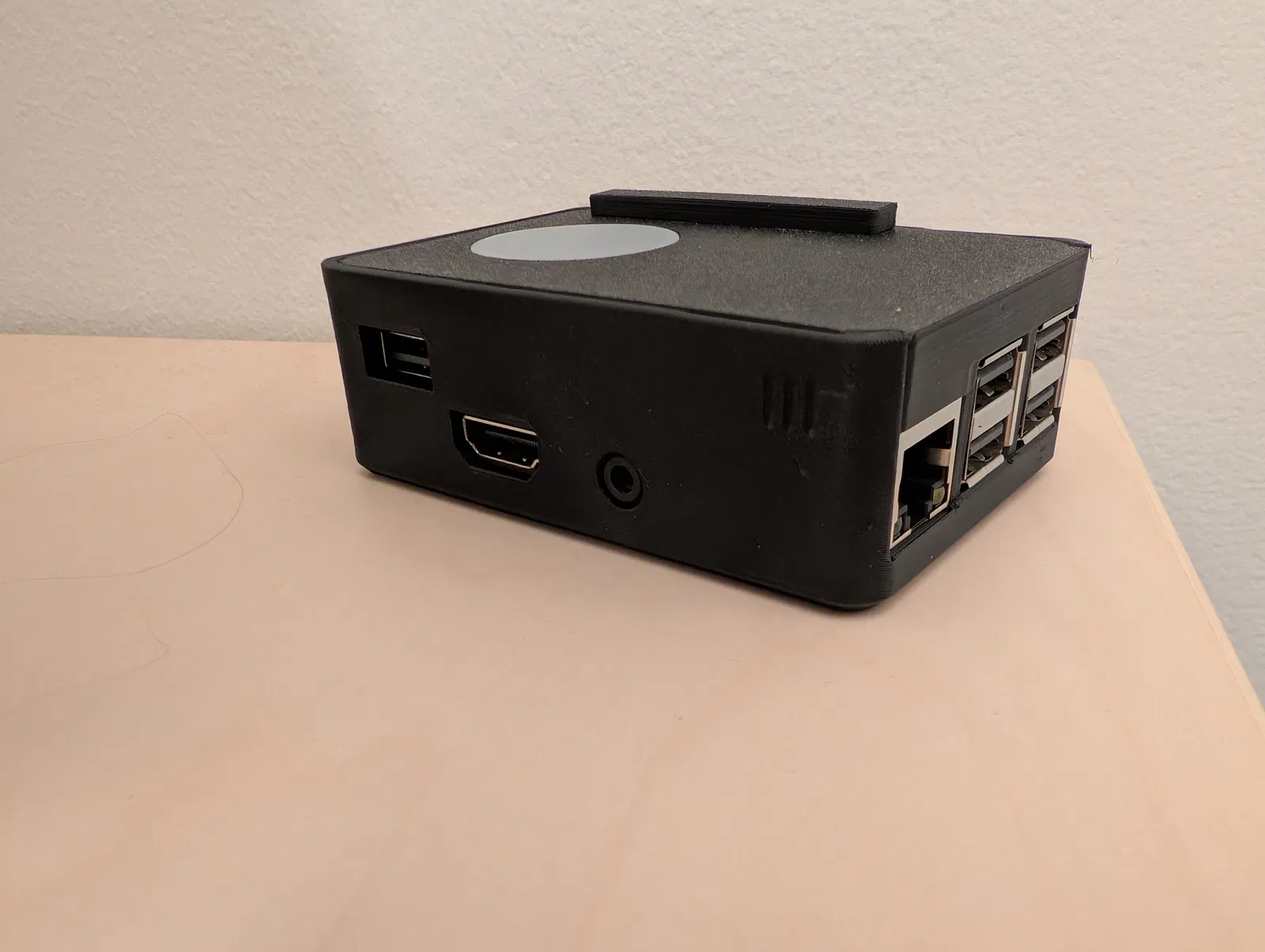

Mình muốn tìm một chiếc case thật tối giản nhưng vẫn sang trọng cho Raspberry Pi 3B+ chạy bằng PoE (Waveshare PoE HAT (C)). Vì không tìm được mẫu nào ưng ý nên mình đã dành khá nhiều thời gian để thiết kế và hoàn thiện chiếc case này.

Các tệp tin đã được tối ưu hóa hoàn toàn cho in FDM với đầu in 0.4mm và độ cao lớp in 0.2mm. Không cần sử dụng support vì đã được thiết kế tích hợp sẵn.

In ấn

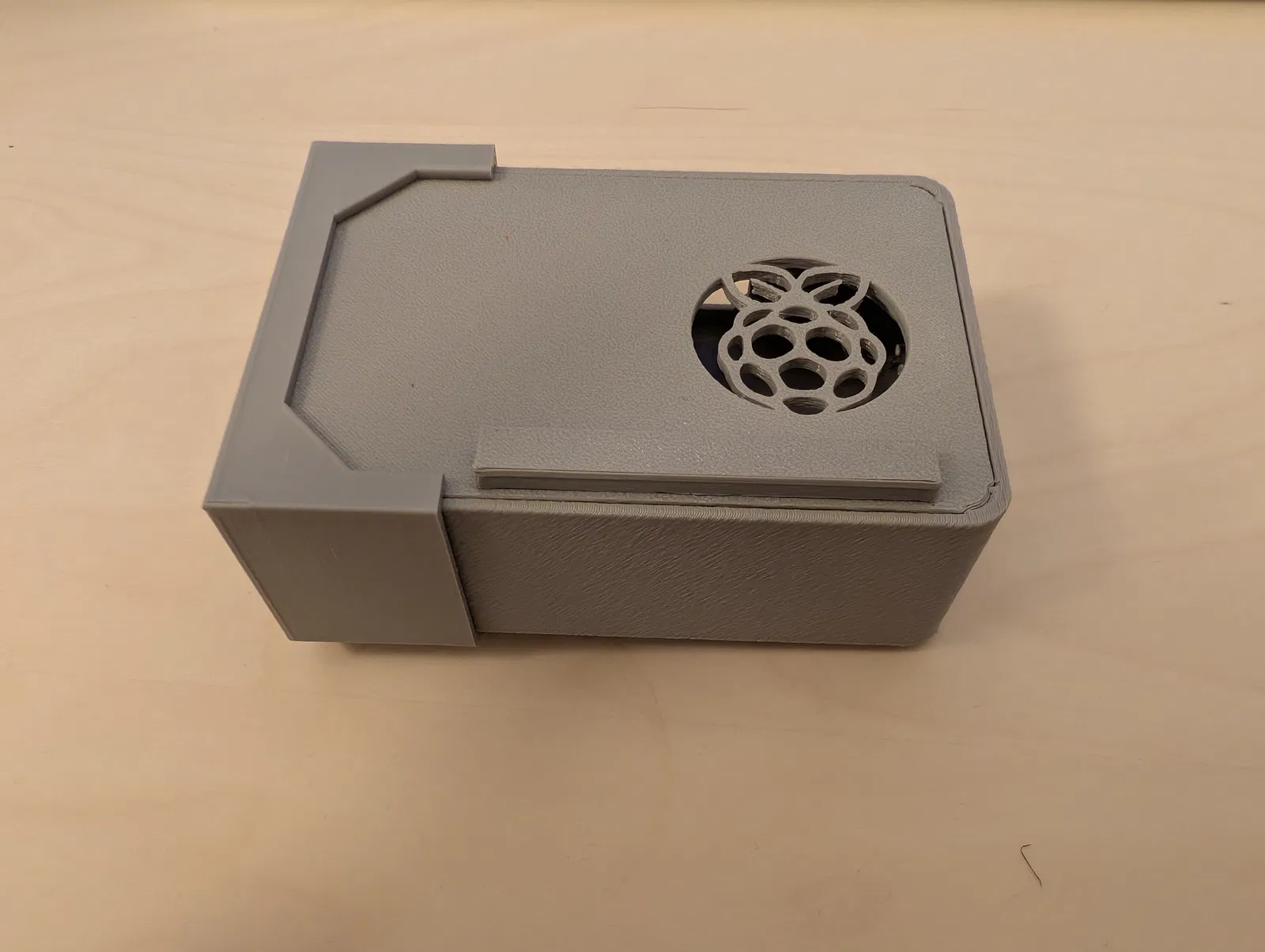

Bạn có thể sử dụng các bộ file .3mf đã chuẩn bị sẵn. Có hai phiên bản, một bản có hiệu ứng bề mặt nhám (fuzzy skin - xem hình hộp màu xám) và một bản trơn. Với hiệu ứng fuzzy skin, mình đã sử dụng thông số từ bài viết này (độ dày 0.07mm và khoảng cách 0.4mm) trên tấm bàn in nhám, kết quả trông rất tuyệt.

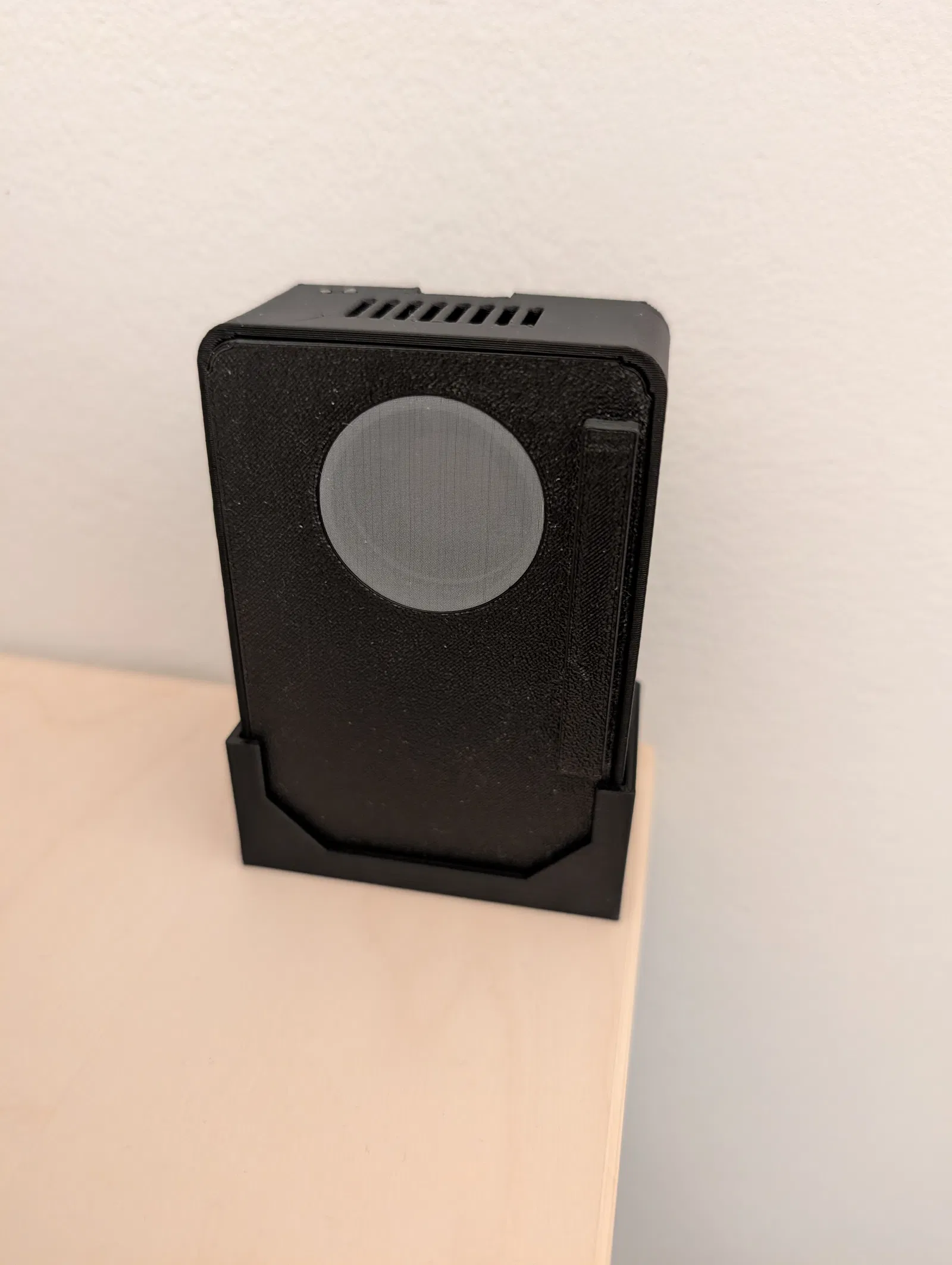

Ngoài ra, bạn có thể in bằng nhựa nhám (xem hình case màu đen) như Prusament PETG V0 Jet Black. Nếu dùng PETG V0, hãy nhớ sấy khô nhựa trước khi in nhé!

Bạn có hai lựa chọn cho nắp: lid-solid hoặc dùng lid kết hợp với lid-ring. Mình thiết kế lid-ring để lắp thêm lưới lọc bụi nylon (mình dùng loại 200 mesh).

Hậu xử lý

Sau khi in xong, bạn cần dùng kìm để gỡ các phần support ở góc (nó khá chặt). Phần cánh support lớn sẽ tách ra dễ dàng và bạn có thể dùng dao để tỉa sạch các phần nhựa thừa.

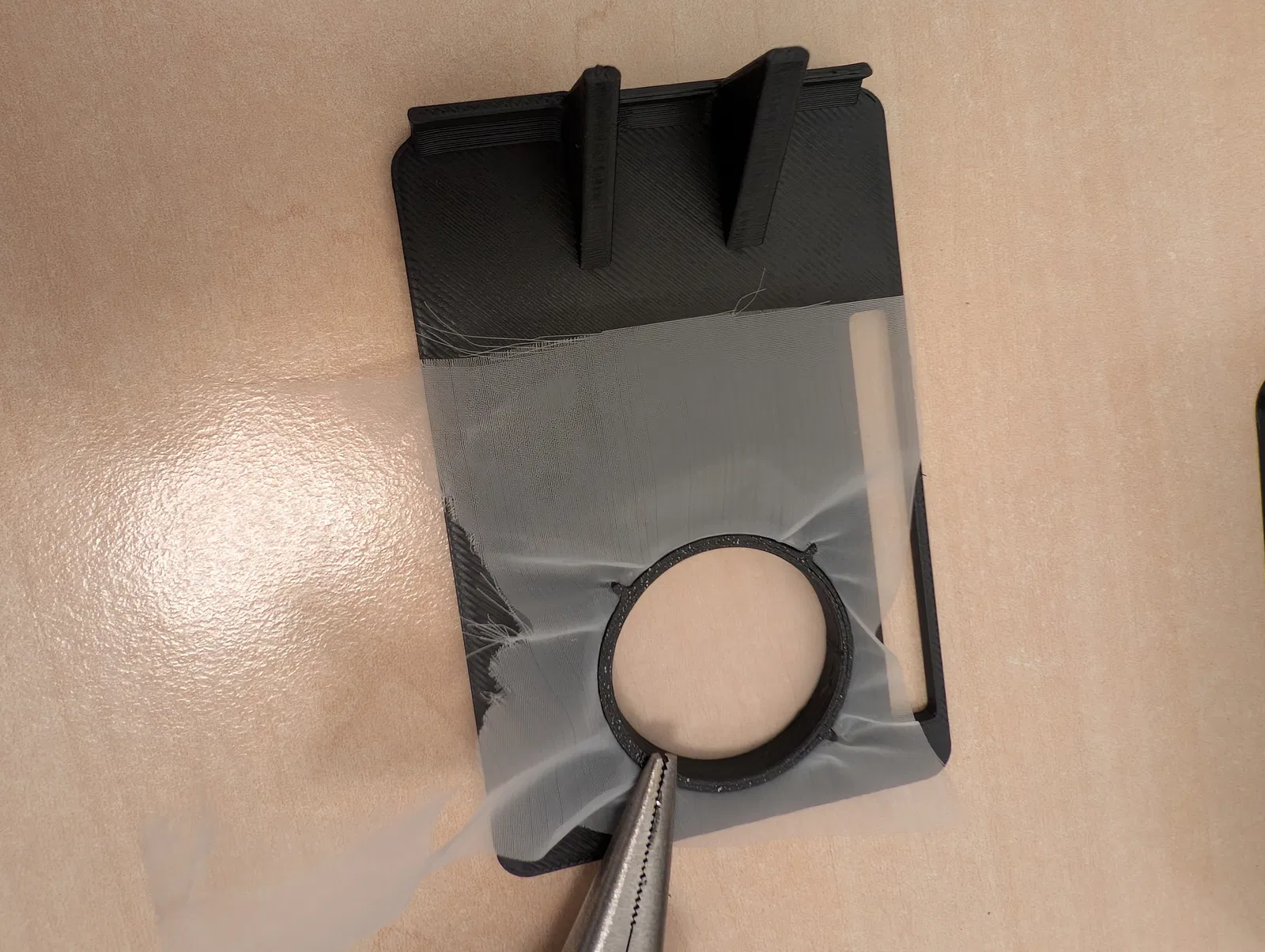

Nếu dùng lưới lọc nylon, hãy xem hình minh họa và dùng vật cứng ấn vào các chốt của vòng đệm để cố định lưới vào. Bước này cần dùng lực kha khá đấy!

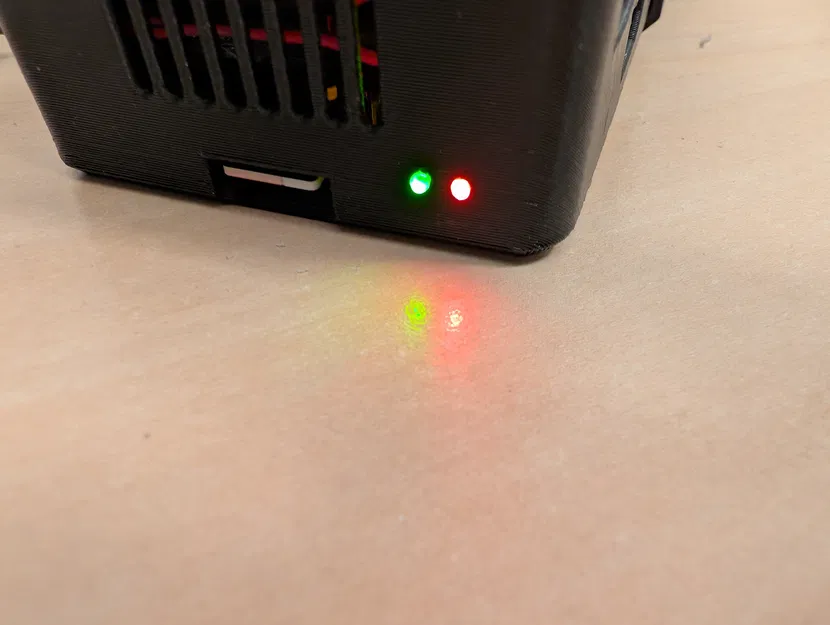

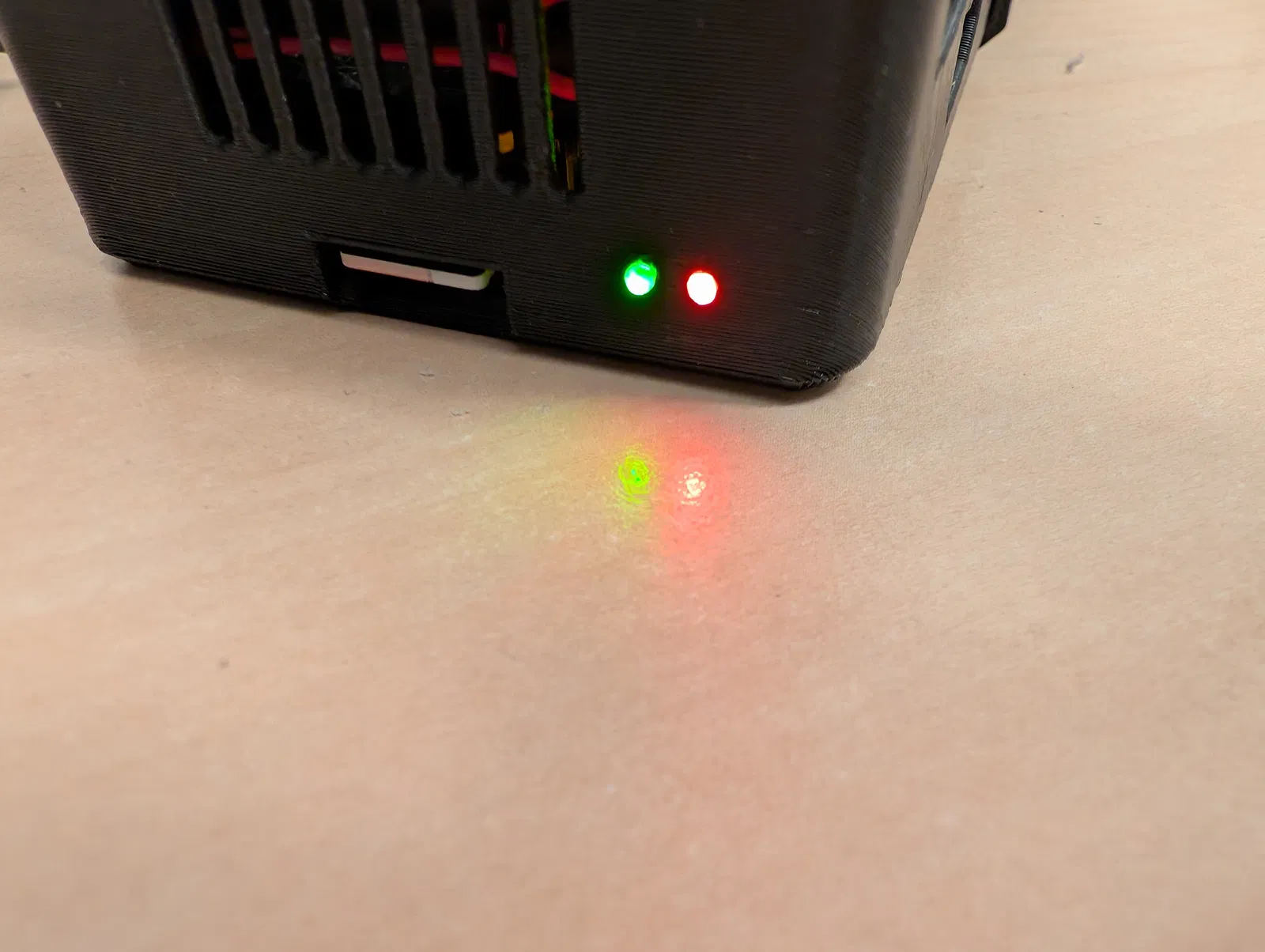

Cuối cùng, bạn có thể dùng đoạn nhựa trong suốt 1.75mm cắm vào các lỗ đèn LED rồi cắt tỉa. Mình thường cắm vào, đánh dấu bằng lưỡi dao rồi cắt bên ngoài case để đảm bảo mặt cắt thẳng.

Lắp ráp

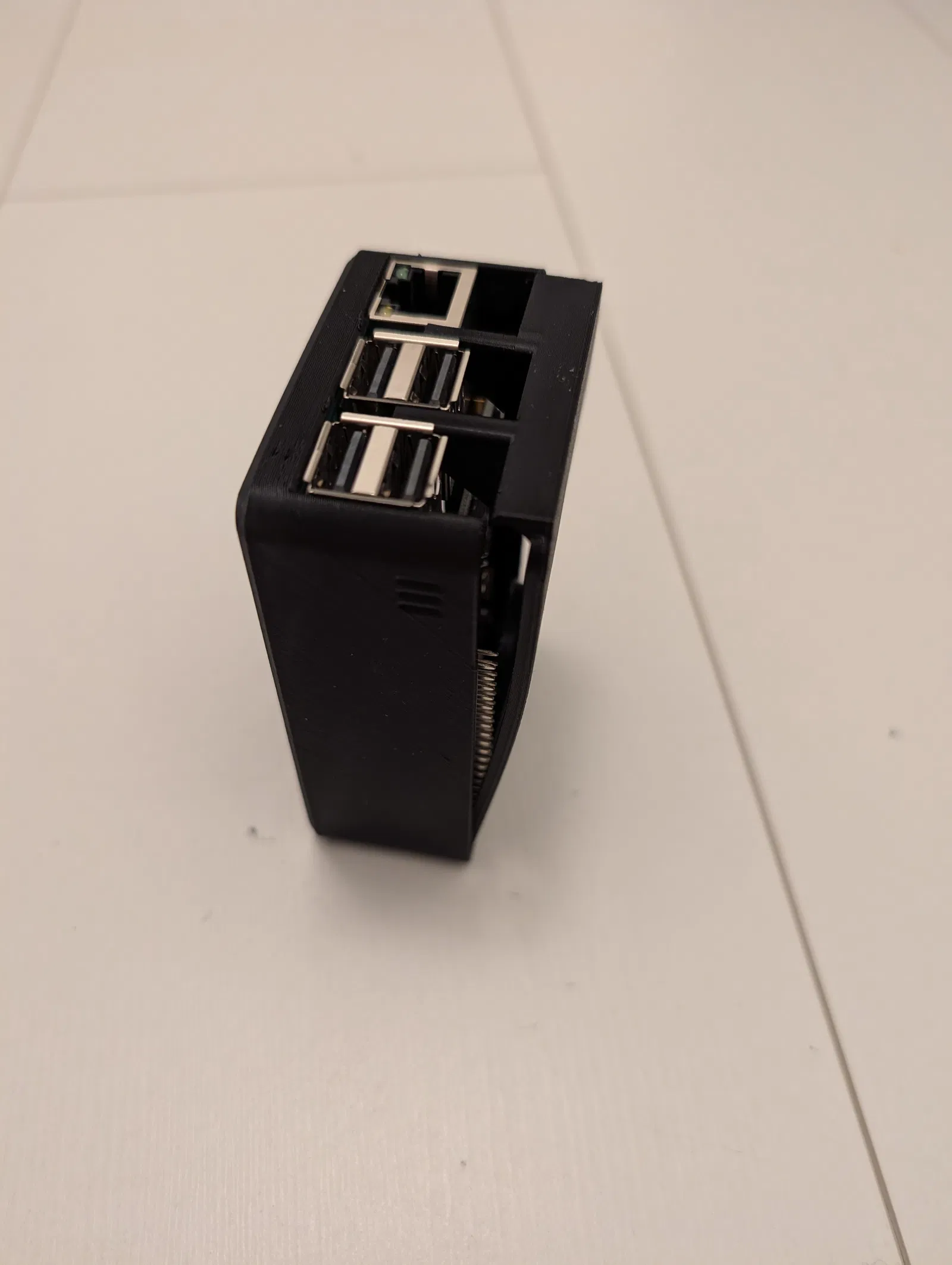

Đặt Raspberry vào thân chính, hơi nghiêng để bo mạch khớp dưới gờ phía trên khe cắm thẻ SD. Bạn sẽ cần hơi bẻ nhẹ các cạnh (chỗ các cổng kết nối) để tạo khoảng trống cho jack mini-jack, v.v. Có thể bạn cần ấn mạnh một chút để Raspberry Pi + HAT khớp hoàn toàn xuống dưới, đồng thời đẩy các cổng USB theo phương ngang để nó ngồi vào vị trí hoàn hảo.

Sau đó, bạn lấy nắp đã chuẩn bị, móc một bên vào phía khe thẻ SD rồi "uốn cong" (xem hình) các chốt để nó trượt xuống giữa các cổng USB. Cuối cùng, hơi mở nhẹ hai bên ra một chút là nắp sẽ nằm gọn gàng.

Mình đã thử kiểm tra nhiệt độ khi có và không có quạt. Các khe thông gió phía trên giúp giảm nhiệt đáng kể khi quạt bị tắt hoặc hỏng. Nếu không dùng quạt, Pi vẫn có thể bị bóp hiệu năng (throttle). Còn khi bật quạt, bạn có thể chạy hết công suất kể cả khi ép xung mặc định. LƯU Ý: Mình có dán một miếng tản nhiệt nhỏ trên chip SoC.
