Ngàm tản nhiệt VRM cho Machinist X99 E5-MR9A Pro

Cái tản nhiệt VRM zin trên mainboard Machinist X99 E5-MR9A Pro dùng quạt chất lượng rất kém, dùng một thời gian là nó kêu rẹt rẹt khó chịu lắm, nói chung là không hiệu quả. Dự án này sẽ thay thế cái tản nhiệt zin đó bằng một cái ngàm gắn 2 quạt 40x20mm cùng với các miếng tản nhiệt đồng.

Danh sách linh kiện (BOM):

• (7x) Ốc vít và tán M3x25
• (2x) Quạt 40x20mm (thiết kế và thử nghiệm với dòng Noctua NF-A4x20 FLX)
• (8x) Miếng tản nhiệt đồng 22x8x5mm
• Keo tản nhiệt
• Keo silicon dẫn nhiệt (dùng để dán tản nhiệt)
• (2x) Ốc cấy nhiệt (heatset inserts) M2

Tôi có pha trộn giữa keo silicon dẫn nhiệt và keo tản nhiệt truyền thống để mối dán không bị quá cứng, sau này còn tháo ra được. Bạn nên tự tìm hiểu và cân nhắc cách dán miếng tản nhiệt đồng lên chip VRM sao cho hiệu quả nhất với nhu cầu của mình nhé.

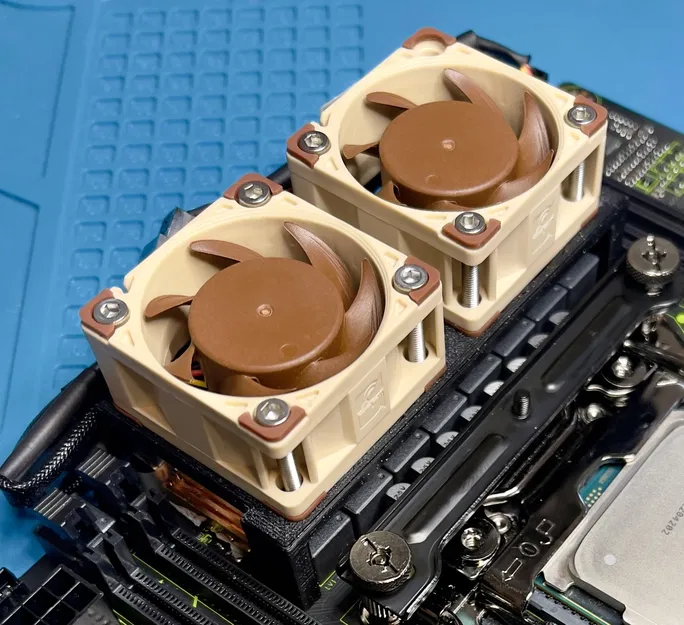

Phần quạt được gắn vào ngàm bằng ốc và tán M3. Ngàm có khoét một góc để mình vẫn vặn được ốc mainboard mà không cần tháo ra. Hai cái tai ở cạnh bên được thiết kế để buộc dây rút, giúp đi dây quạt cho gọn. Hai quạt này nối chung vào một cáp chia rồi cắm vào chân cắm 3-pin zin trên main.

Tôi tận dụng lại ốc và lò xo zin của mainboard để cố định ngàm in vào main từ mặt dưới, sau khi đã dán xong tản nhiệt đồng và đợi keo khô hoàn toàn.

Với bộ case của tôi thì vẫn còn đủ khoảng trống để gắn tản nhiệt CPU bình thường. Bạn nhớ kiểm tra kỹ không gian trong thùng máy của mình trước khi lắp nhé.
