Khung mở rộng gắn HDD cho vỏ case Fractal Focus 2

Vỏ máy Fractal Focus 2 mặc định không hỗ trợ nhiều khay gắn ổ cứng 3.5" HDD. Mình muốn dùng vỏ case này cho một máy chủ với hệ thống RAID lớn, nên mình đã tự thiết kế giải pháp này.

BOM (Danh sách linh kiện):

• (28) Heatset insert M3
• (28) Ốc M3-8mm SHCS
• (2-4) Khung giá đỡ in 3D
  • (2) nếu gắn 3-5 ổ
  • (4) nếu gắn 6-9 ổ
• (4-8) Vòng đệm (washer) in 3D
  • (4) nếu gắn 3-5 ổ
  • (8) nếu gắn 6-9 ổ
• (2-4) Bộ chuyển đổi (adapter) in 3D
  • Dùng adapter 1 & 2 nếu gắn 3-5 ổ
  • Dùng tất cả nếu gắn 6-9 ổ
• (x) Khay ổ cứng Phanteks Stackable 3.5" HDD (số lượng tùy vào số ổ bạn muốn gắn)
• (4) Trụ đỡ đáy (standoff) in 3D
• (2) Trụ đỡ gắn vào khung đáy in 3D
• (1) Khung đáy in 3D

Hướng dẫn lắp đặt:

1. Gắn heatset insert vào các linh kiện đã in. Lưu ý: các trụ đỡ gắn khung đáy có heatset insert ở cả hai đầu.
2. Gắn các ổ cứng vào khung Phanteks bằng ốc đi kèm. Xem ảnh tham khảo để xác định hướng lắp ổ cứng chính xác.
3. Ghép các khay Phanteks lại với nhau để tạo thành khối.

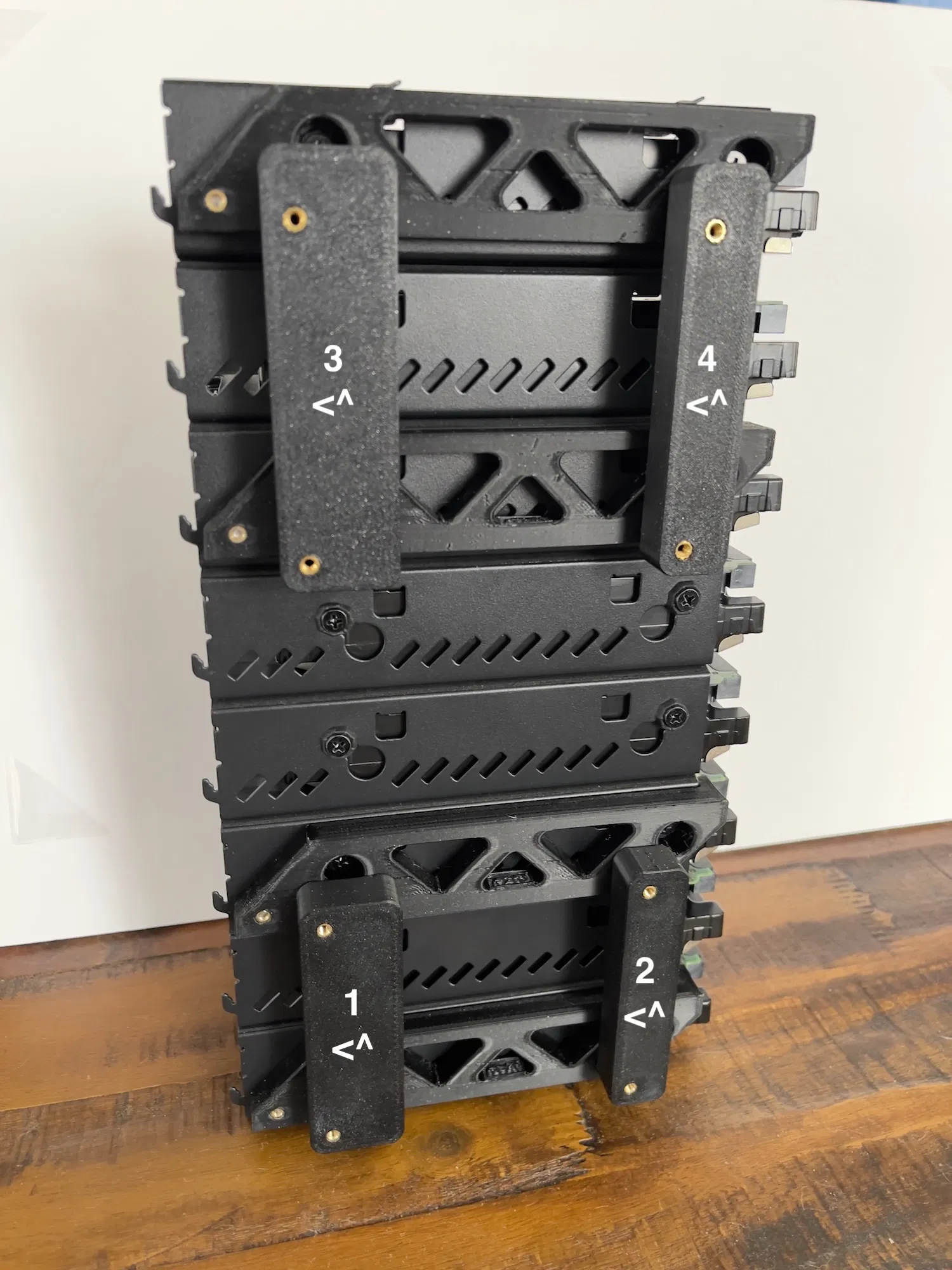

4. Gắn các bộ chuyển đổi vào khung giá đỡ bằng ốc M3. Đừng gắn gì vào khay Phanteks vội. Các dấu định hướng trên bản in cho biết chiều hướng lên và hướng ra phía trước case. Adapter số lẻ (rộng hơn) nằm phía trước, số chẵn (hẹp hơn) nằm phía sau. Adapter 1 & 2 gắn vào bộ khung đầu tiên, 3 & 4 vào bộ khung thứ hai. Các số được dập nổi và dấu định hướng sẽ nằm ở mặt trong.
5. Có một rãnh trên đầu của khung giá đỡ để khớp với mép kim loại của khay Phanteks. Trượt chúng vào khay 1 và 3, sau đó căn chỉnh phần gờ chéo với phần khuyết của khay Phanteks. Cố định khung vào khay Phanteks từ BÊN TRONG. Làm tương tự cho khay 6 & 8 nếu có.

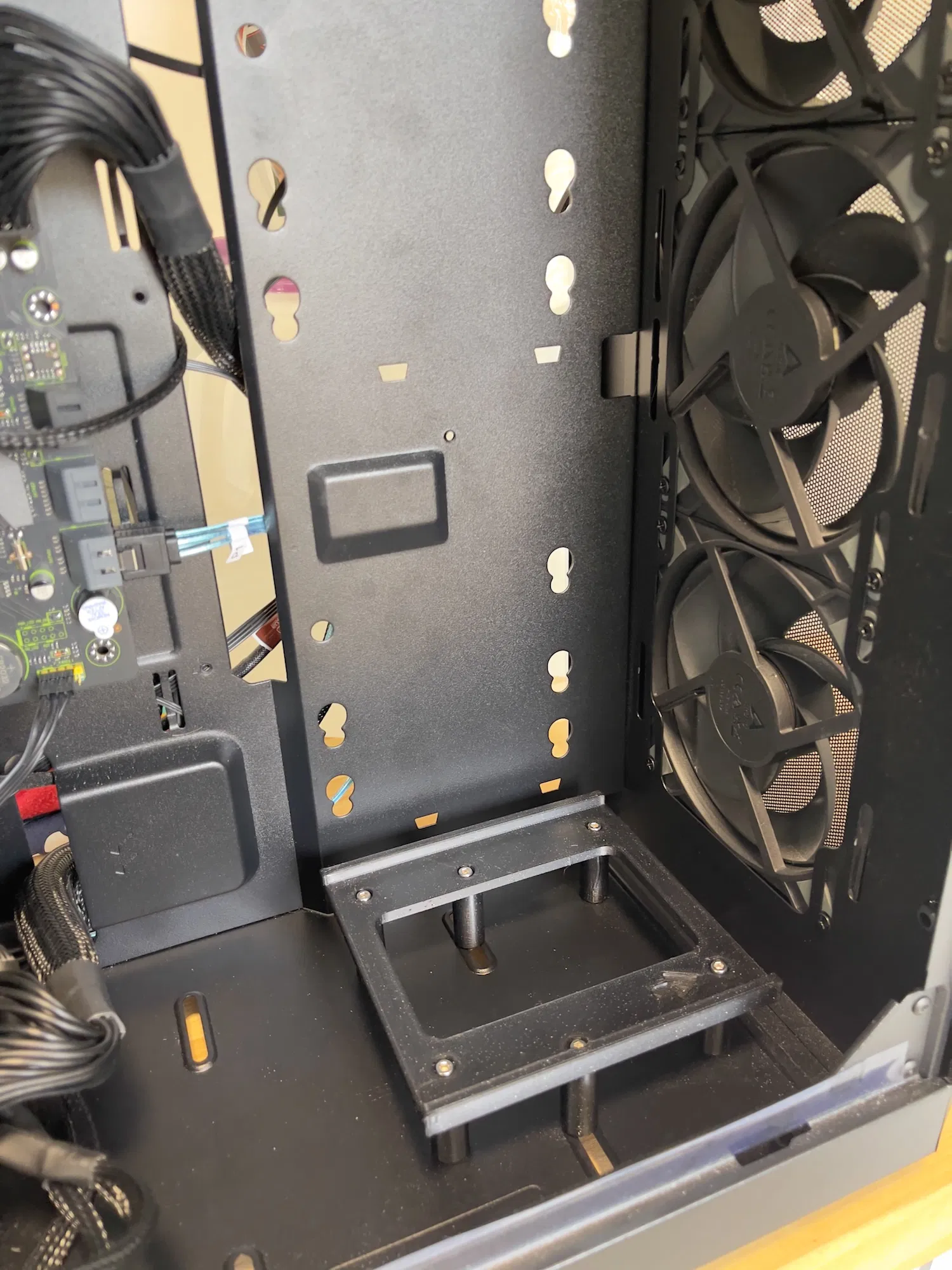

6. Gắn các trụ đỡ vào khung đáy. 4 trụ (dài hơn) ở 4 góc, 2 trụ (ngắn hơn và có heatset insert 2 đầu) ở vị trí giữa.
7. Gắn khung đáy vào vỏ case, để ốc lỏng để dễ căn chỉnh.

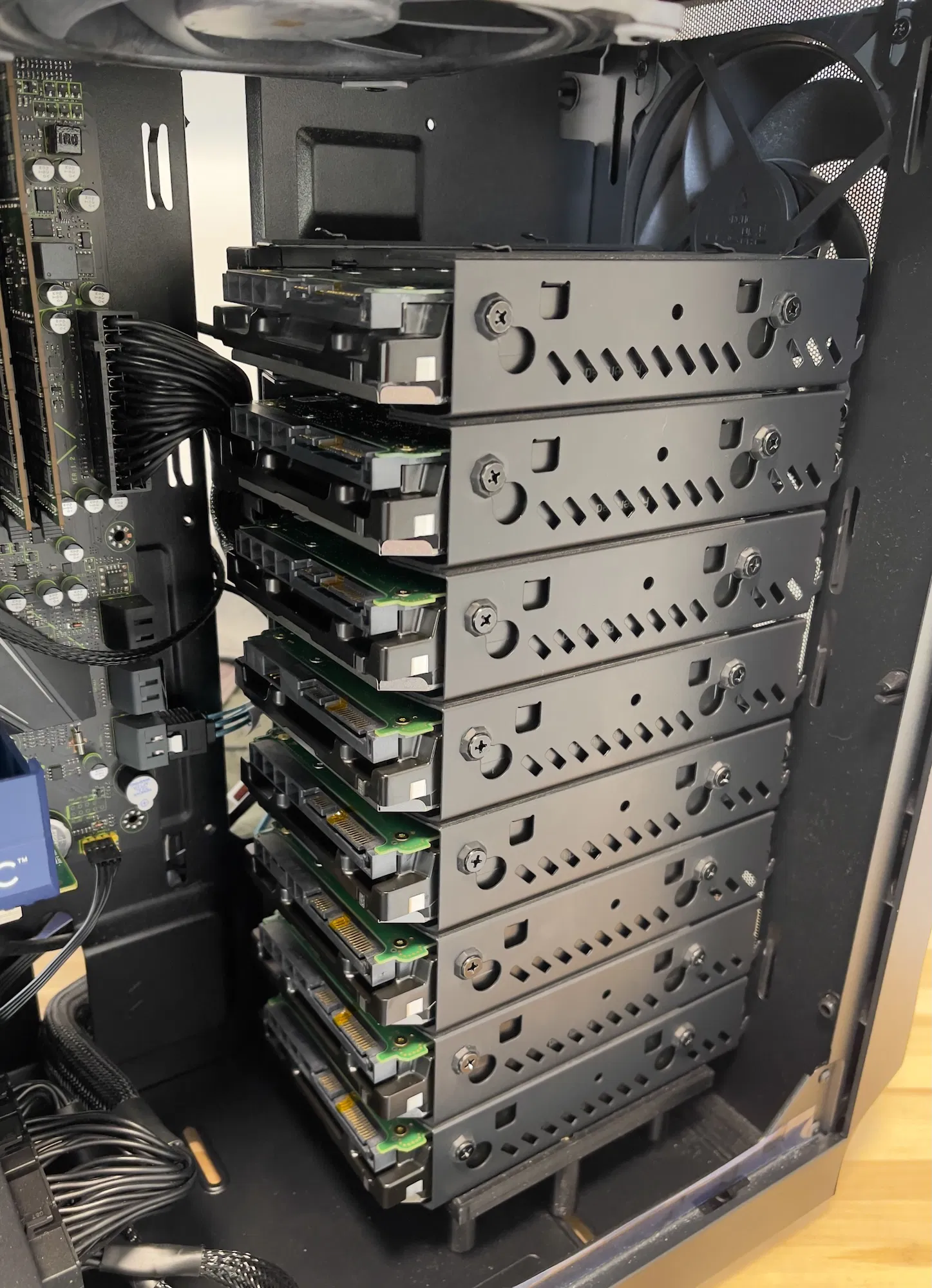

8. Cẩn thận đặt chồng khay ổ cứng lên khung đáy. Các bộ phận in 3D sẽ hướng về phía bo mạch chủ. Căn chỉnh sao cho các vị trí heatset insert trùng khớp với các lỗ bắt ốc có sẵn ở phía sau case.

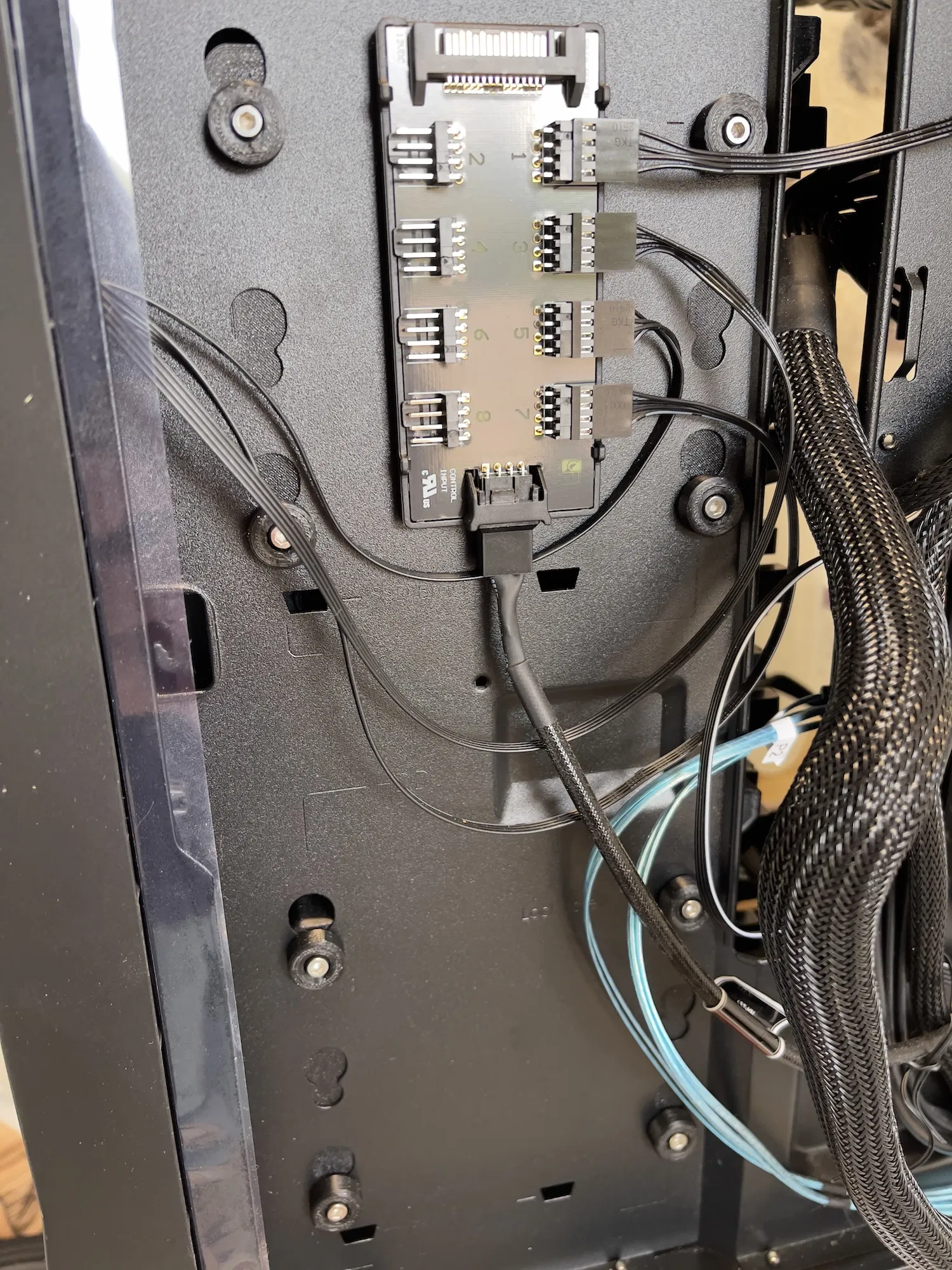

9. Dùng vòng đệm in 3D để bắt ốc M3 từ phía sau case vào các adapter.
10. Siết chặt 2 ốc ở mặt dưới khung đáy sau khi đã căn chỉnh xong để cố định.

Lưu ý:

Mình đã thử gắn vừa khít 9 ổ cứng kèm theo bộ tản nhiệt CPU. Kết quả có thể thay đổi tùy vào thiết bị của bạn.
