Vỏ e-Paper WaveShare 7.5" với viền đối xứng

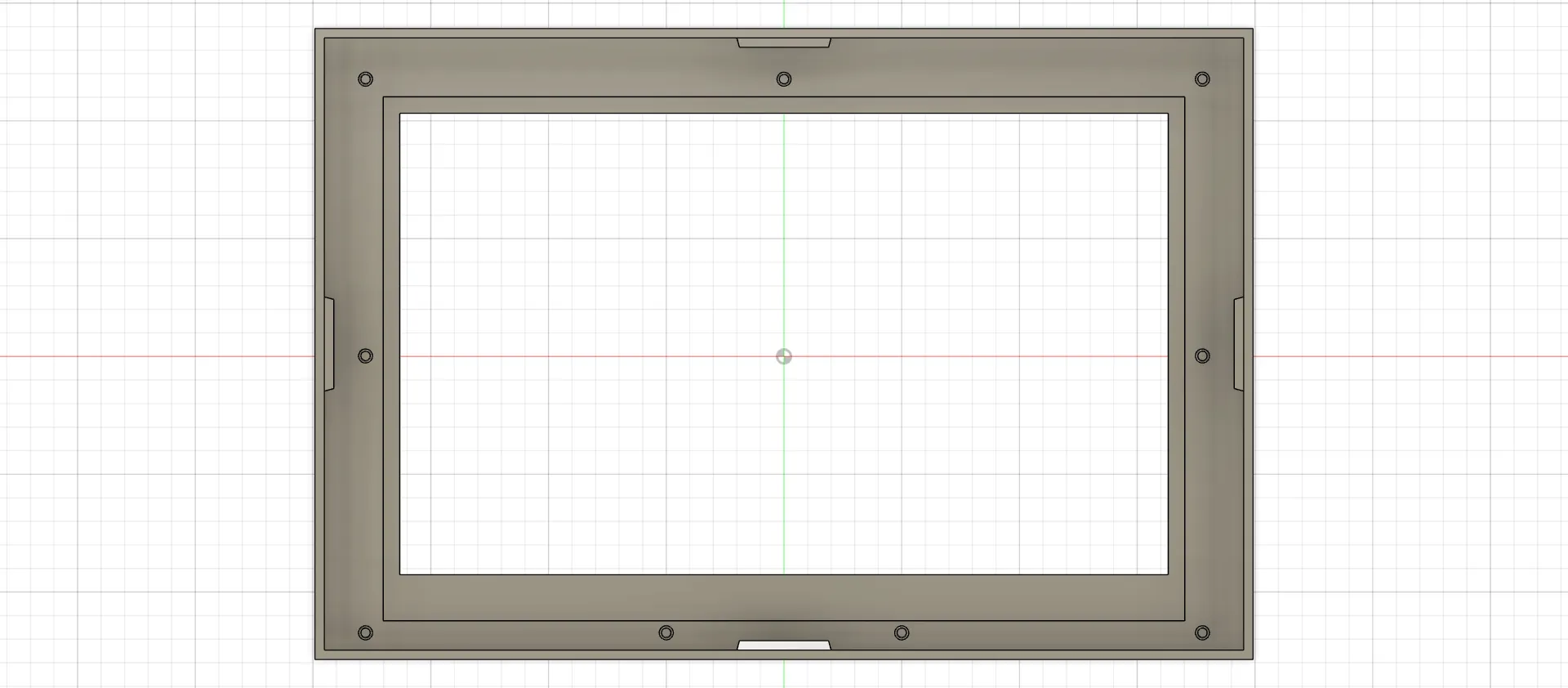

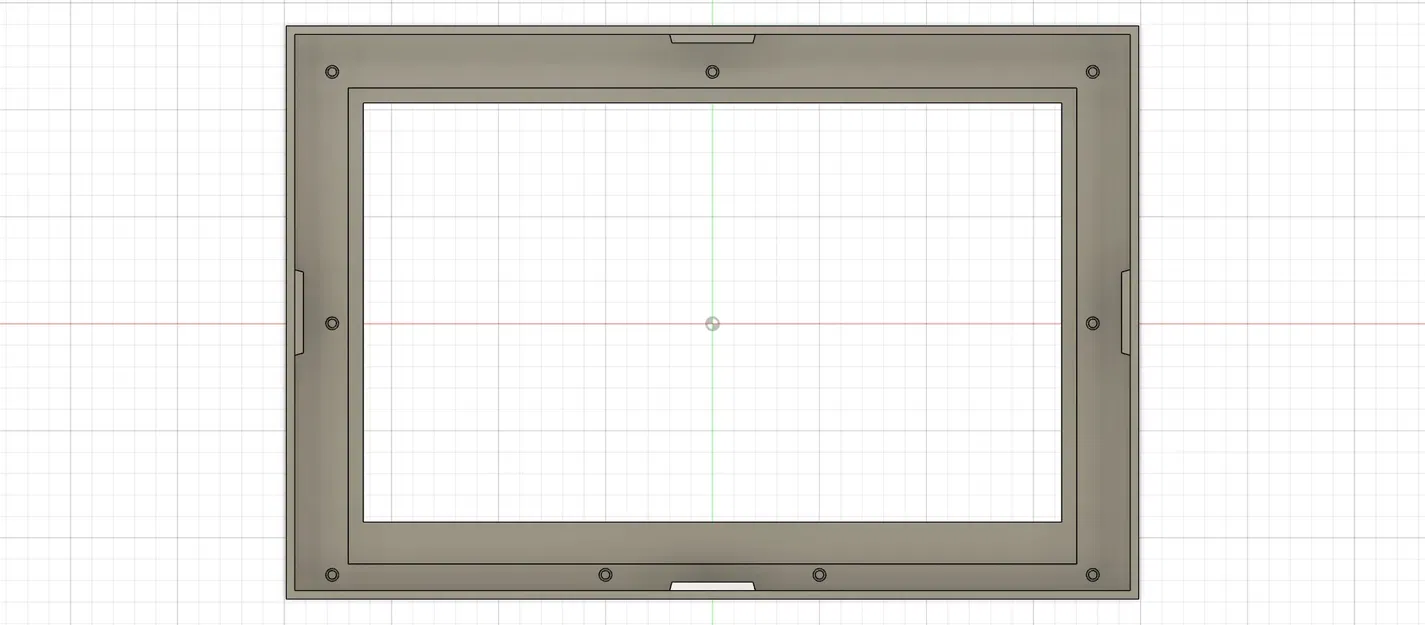

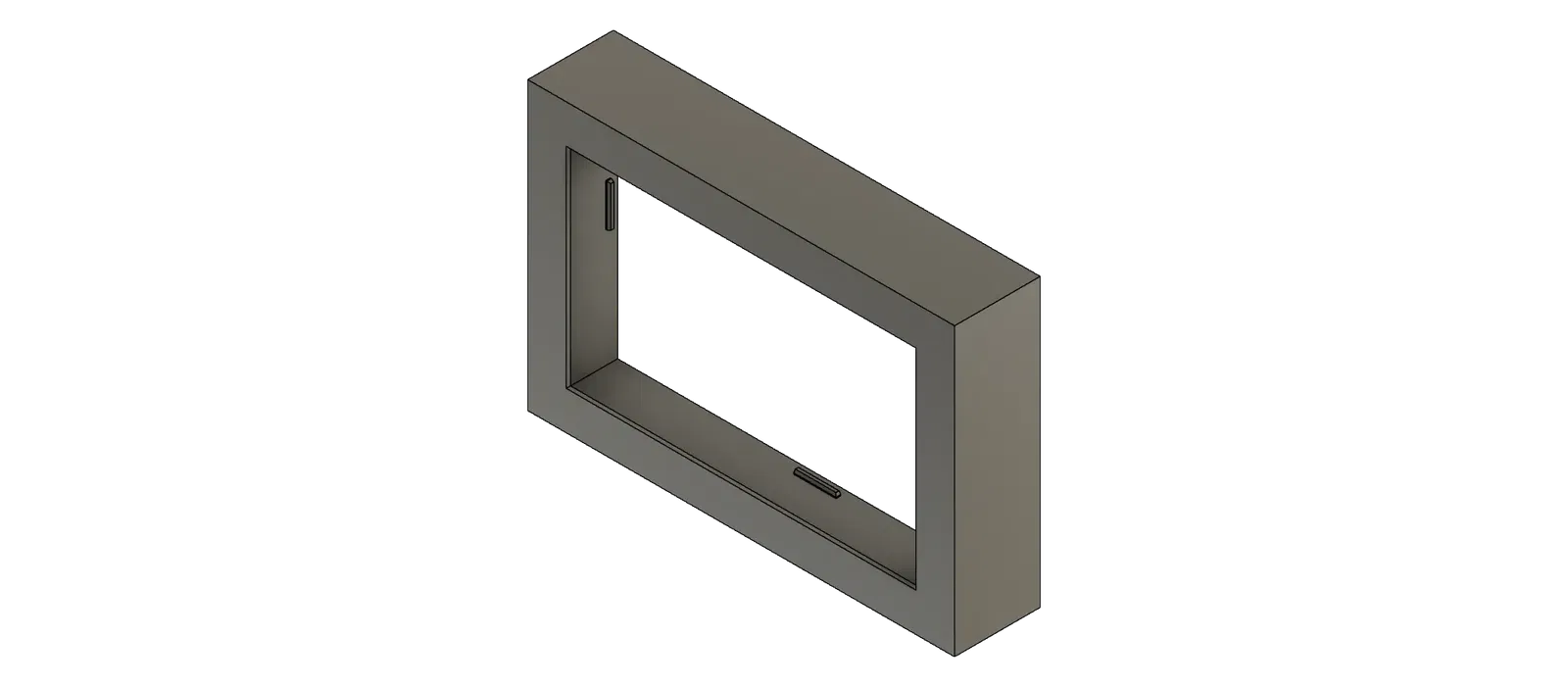

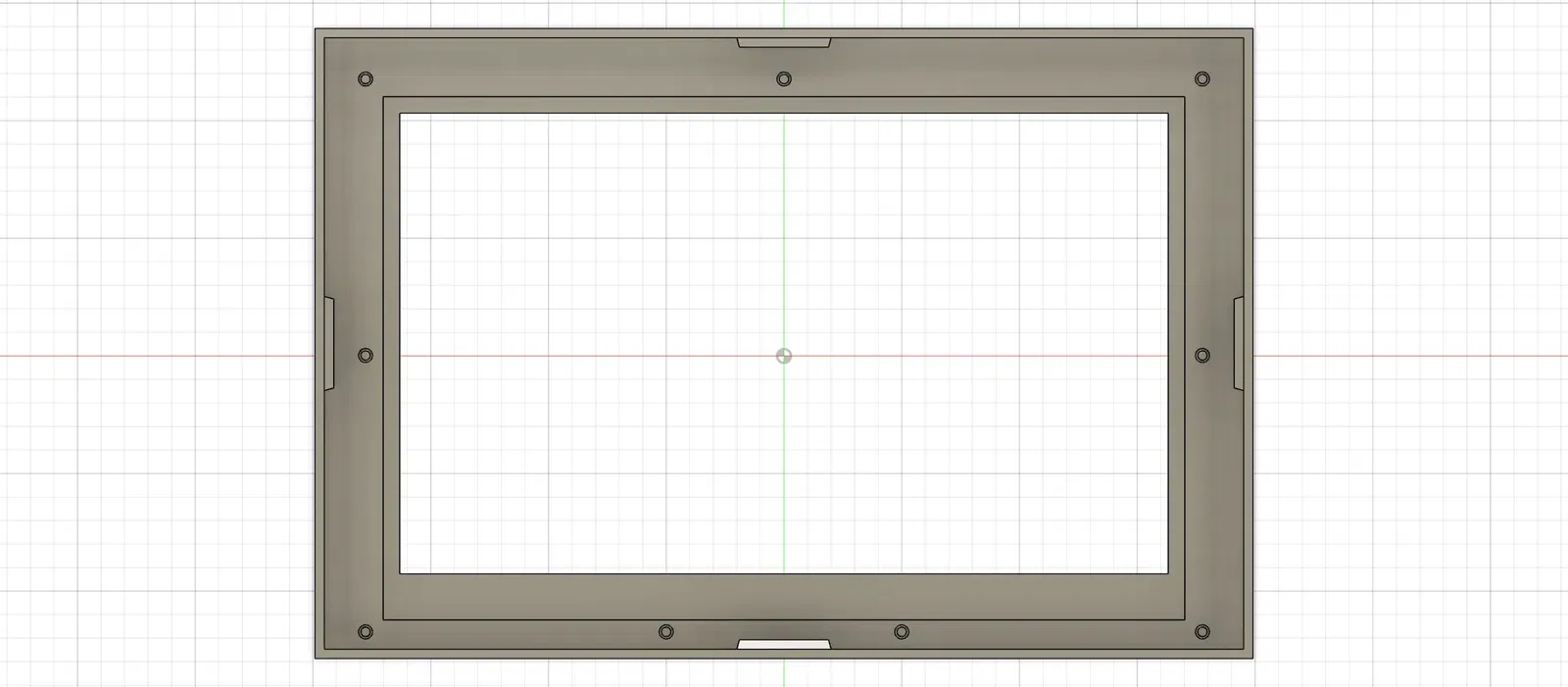

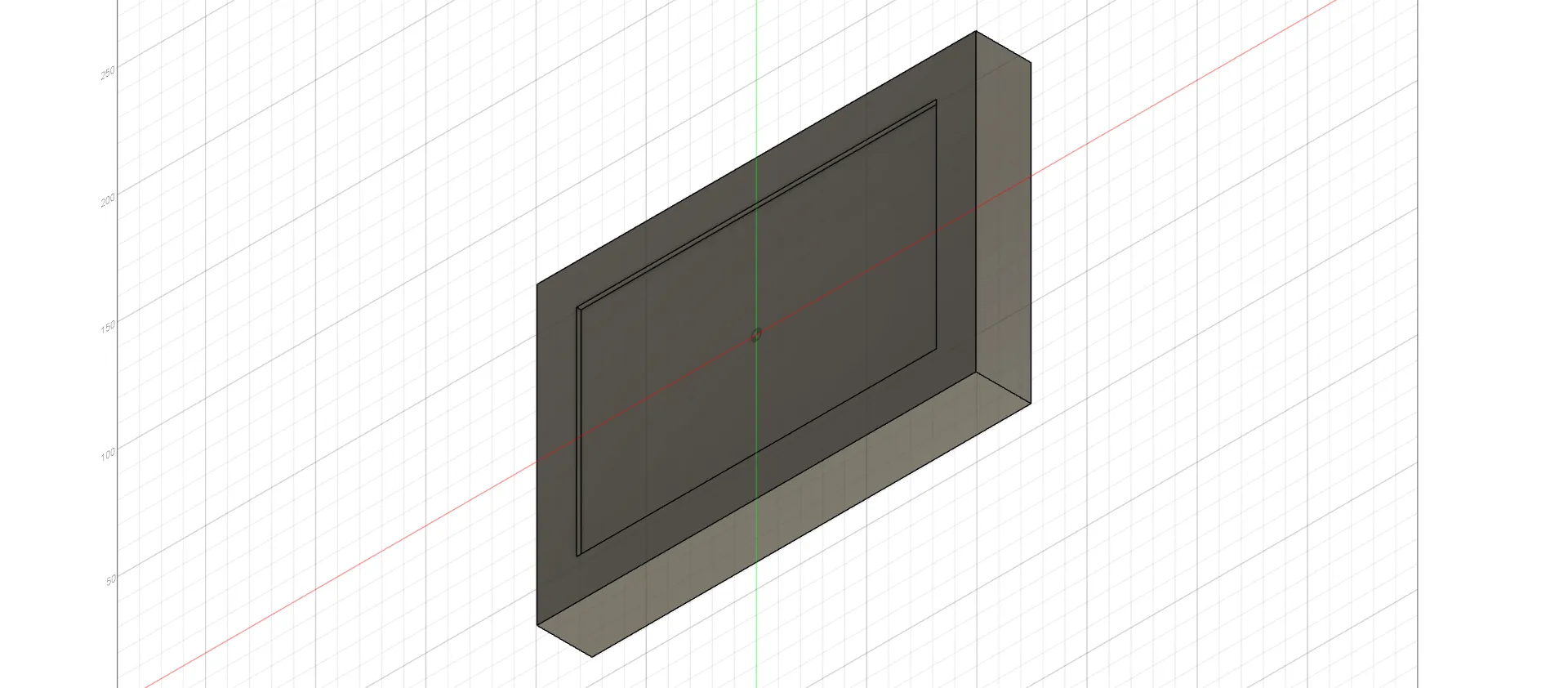

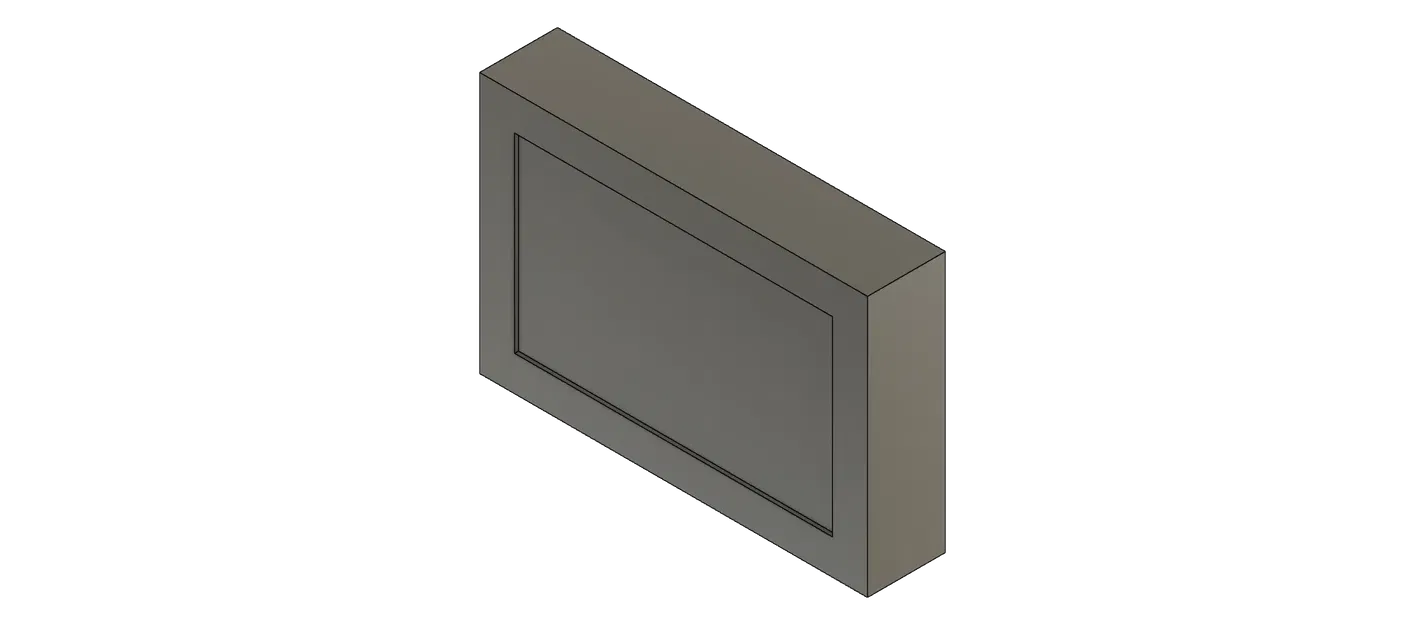

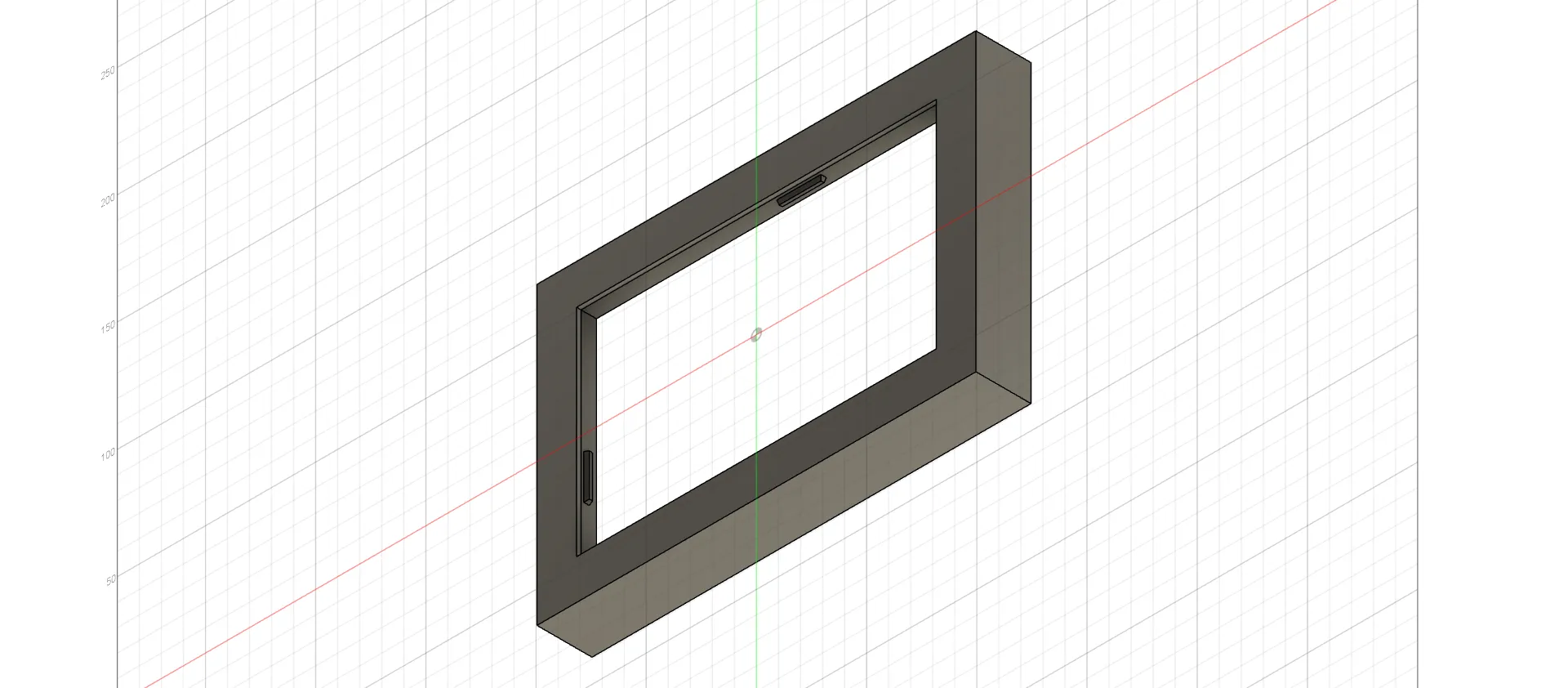

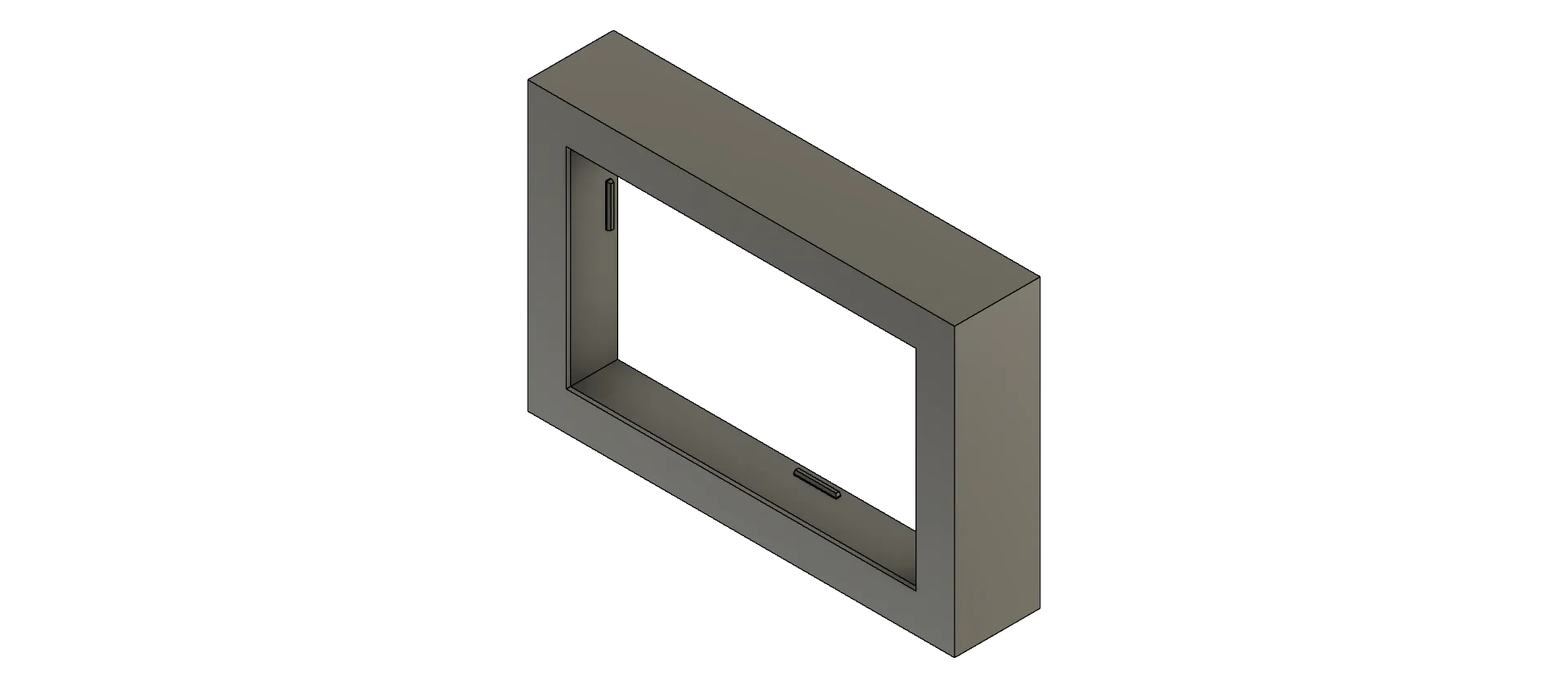

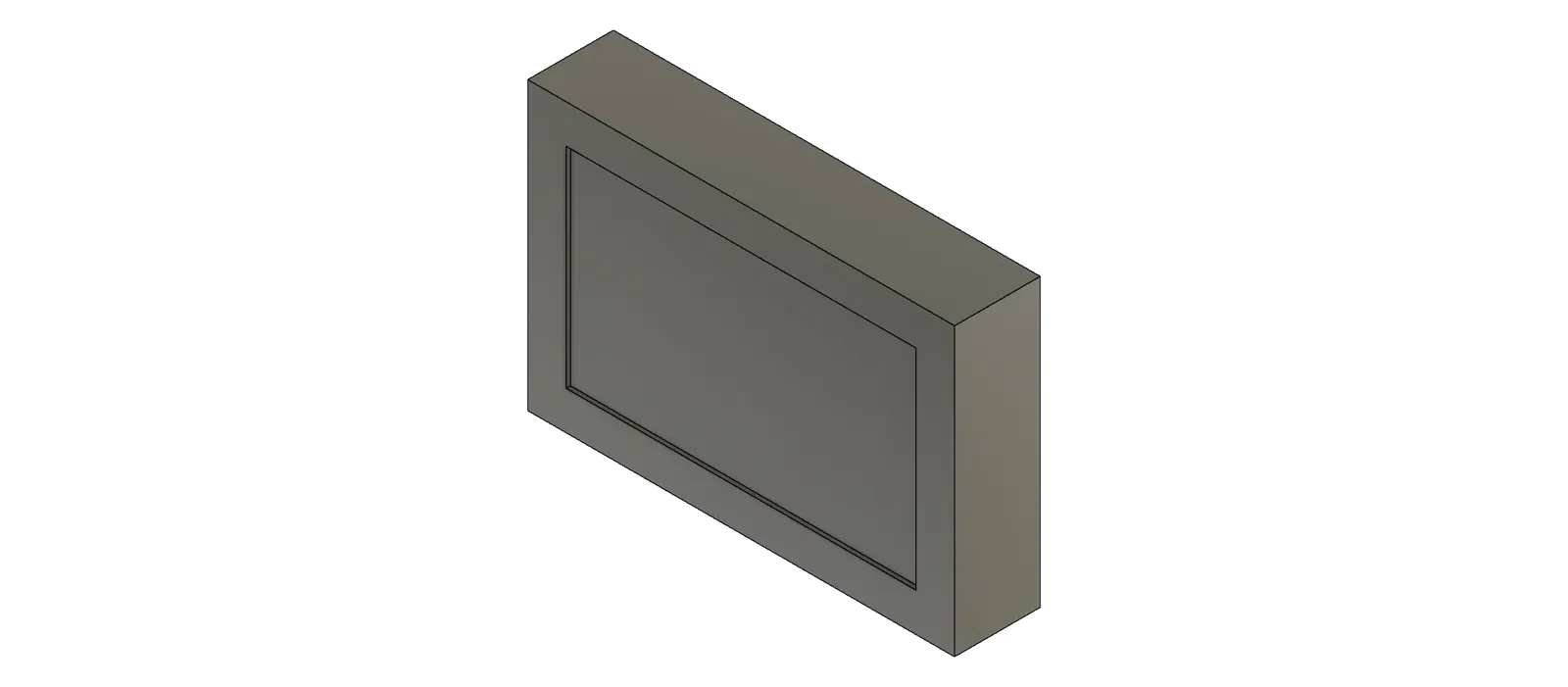

WaveShare 7.5" e-Paper case - đối xứng và không có lỗ ở bên ngoài. ### Lưu ý: Hiện tại có một biến thể mới cũng có sẵn. Kiểm tra nó ở đây: <> ### Tính năng: Cho các dự án của tôi, tôi muốn có một cái vỏ đối xứng để lắp đặt các màn hình Waveshare e-Paper 7.5” mà tôi thường sử dụng. Tôi đã tìm thấy rất nhiều vỏ, nhưng hầu hết chúng không có viền đối xứng và nhiều cái trong số đó có lỗ vít hoặc các lỗ khác. Vì vậy, có thể không phải là những cái vỏ mà tôi muốn treo trên tường hoặc để trên bàn của tôi… Cái vỏ này có các tính năng sau: Phần “Bên ngoài“: - Viền đối xứng

• Khu vực hiển thị thực tế được sử dụng chỉ hiển thị cho người dùng. Các viền và các phần mạch của màn hình hoàn toàn bị ẩn

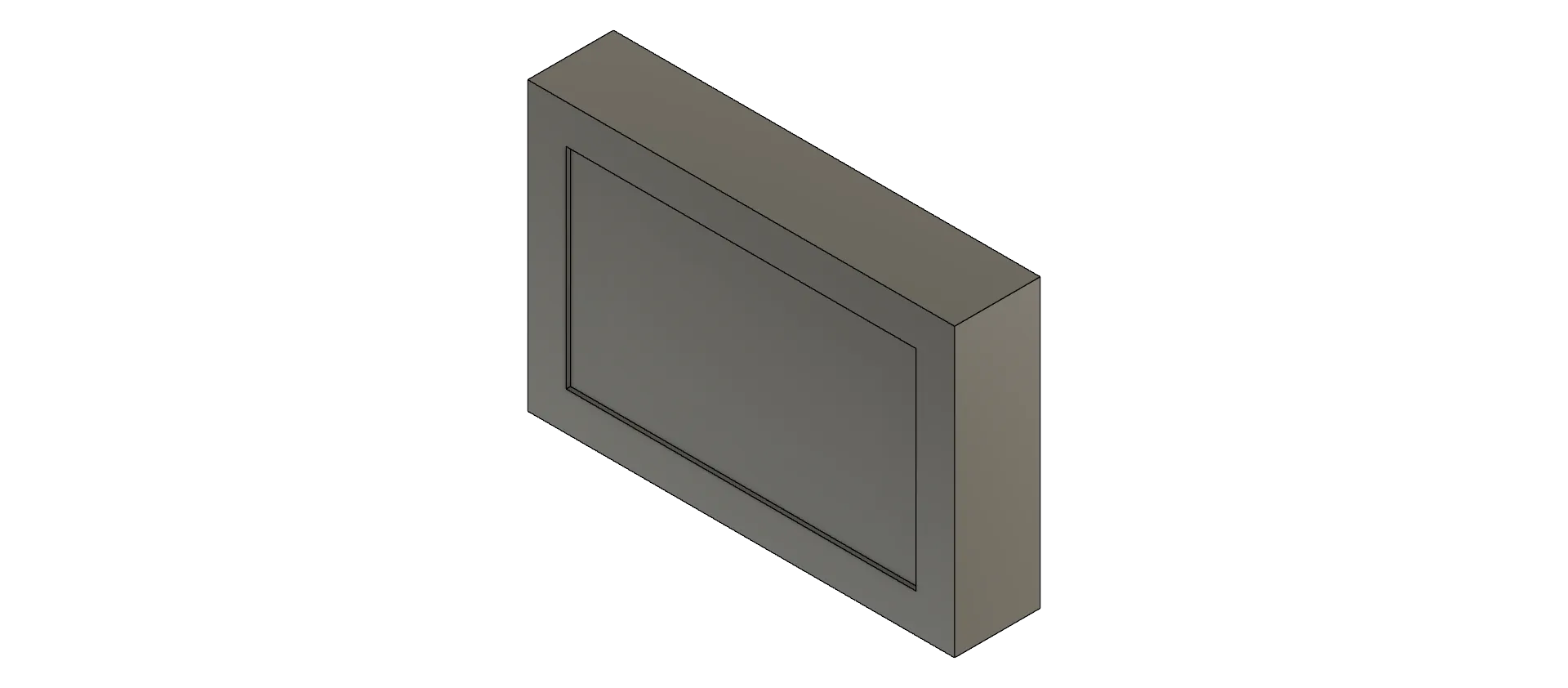

• Kích thước nhỏ gọn: 199x134x25mm (WxHxD)
• Không có lỗ nào hiển thị ở bên ngoài hoàn toàn để nó trông gọn gàng trên tường hoặc bàn của bạn

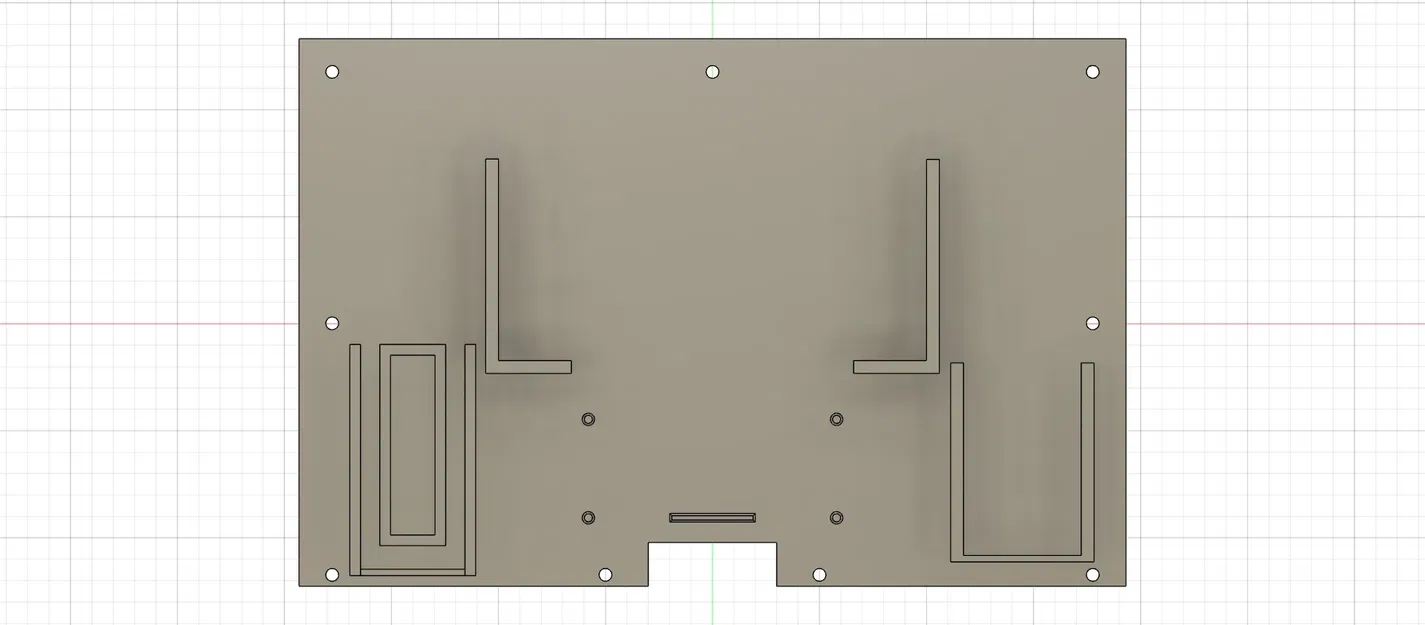

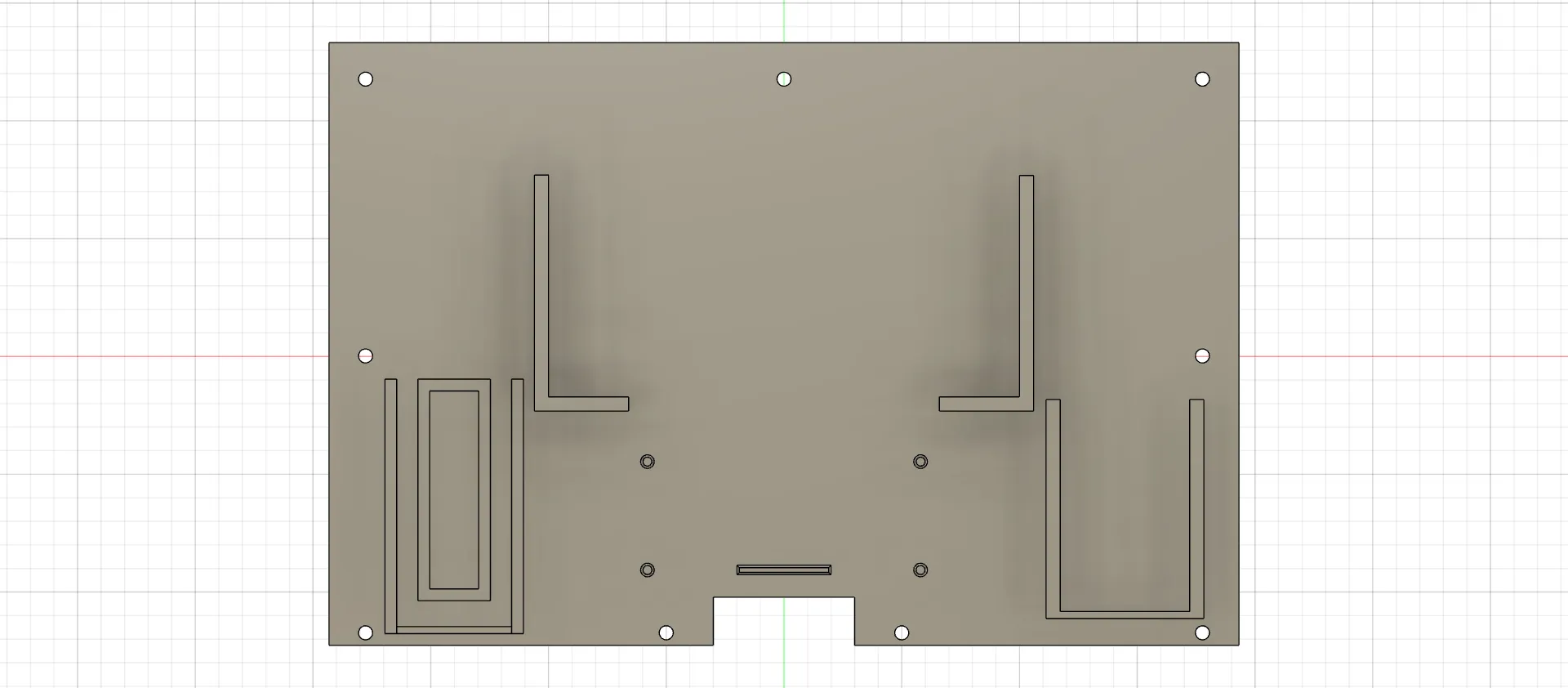

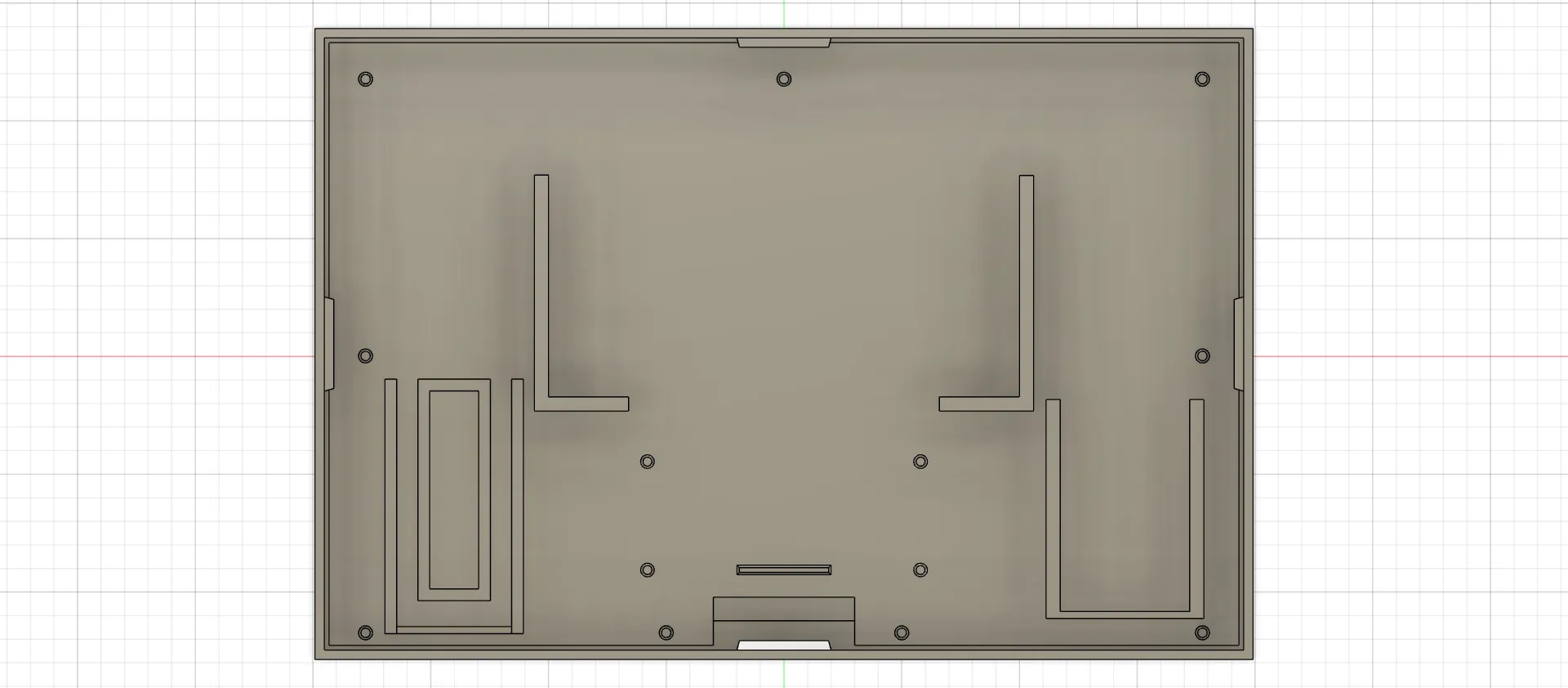

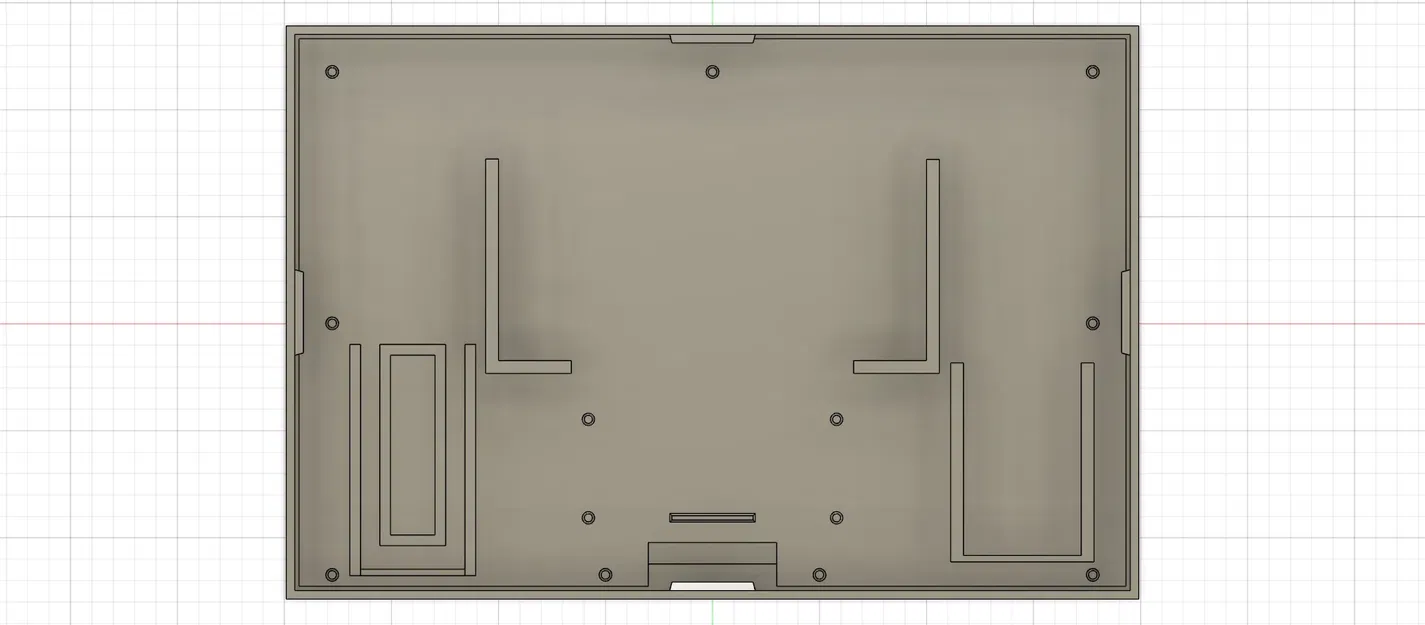

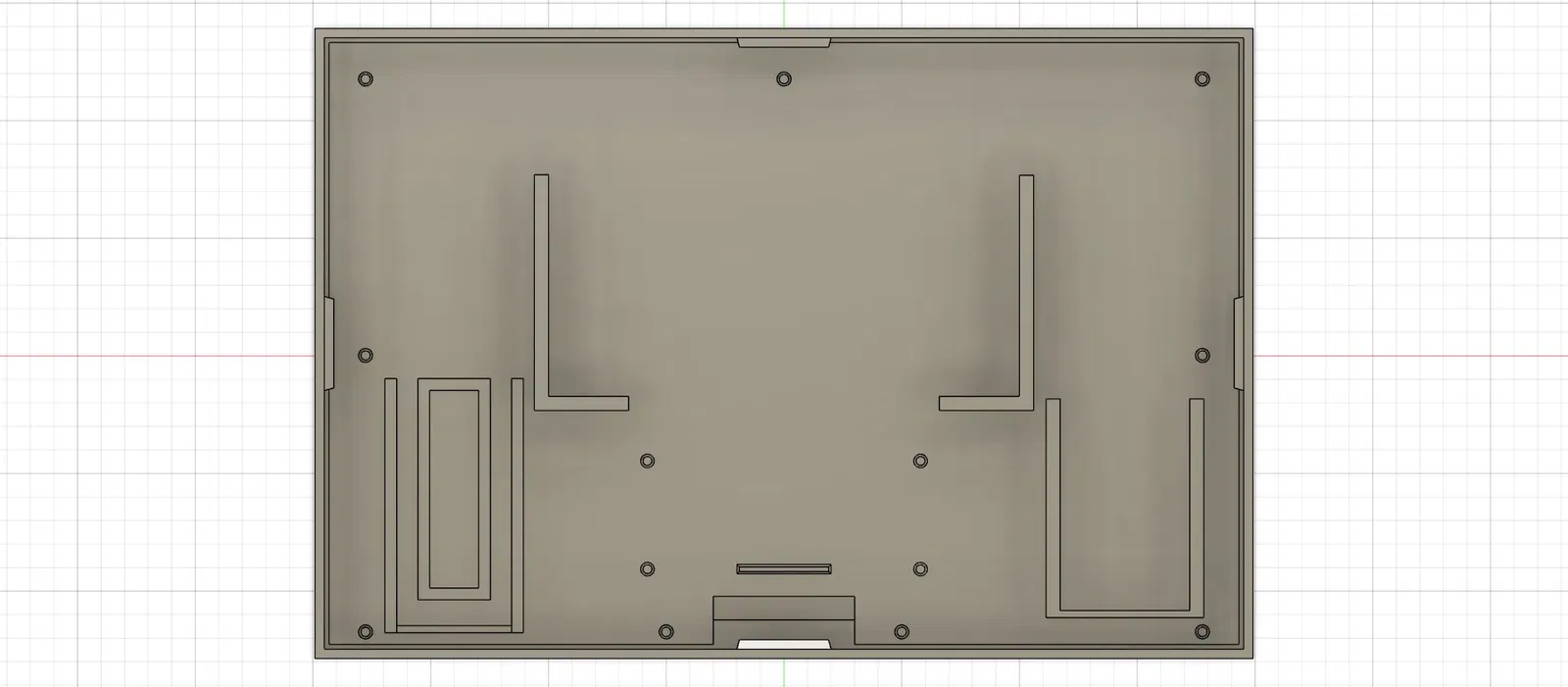

• Cập nhật 22.12.2022: Do yêu cầu của người dùng, hiện có một phần bên ngoài tùy chọn cao hơn 15mm để có thể lắp đặt nhiều thành phần hơn và cao hơn. Phần “Bên trong“: - Giá lắp cho một ESP32 hoặc ESP8266 với chiều rộng 25mm và chiều dài ~45mm

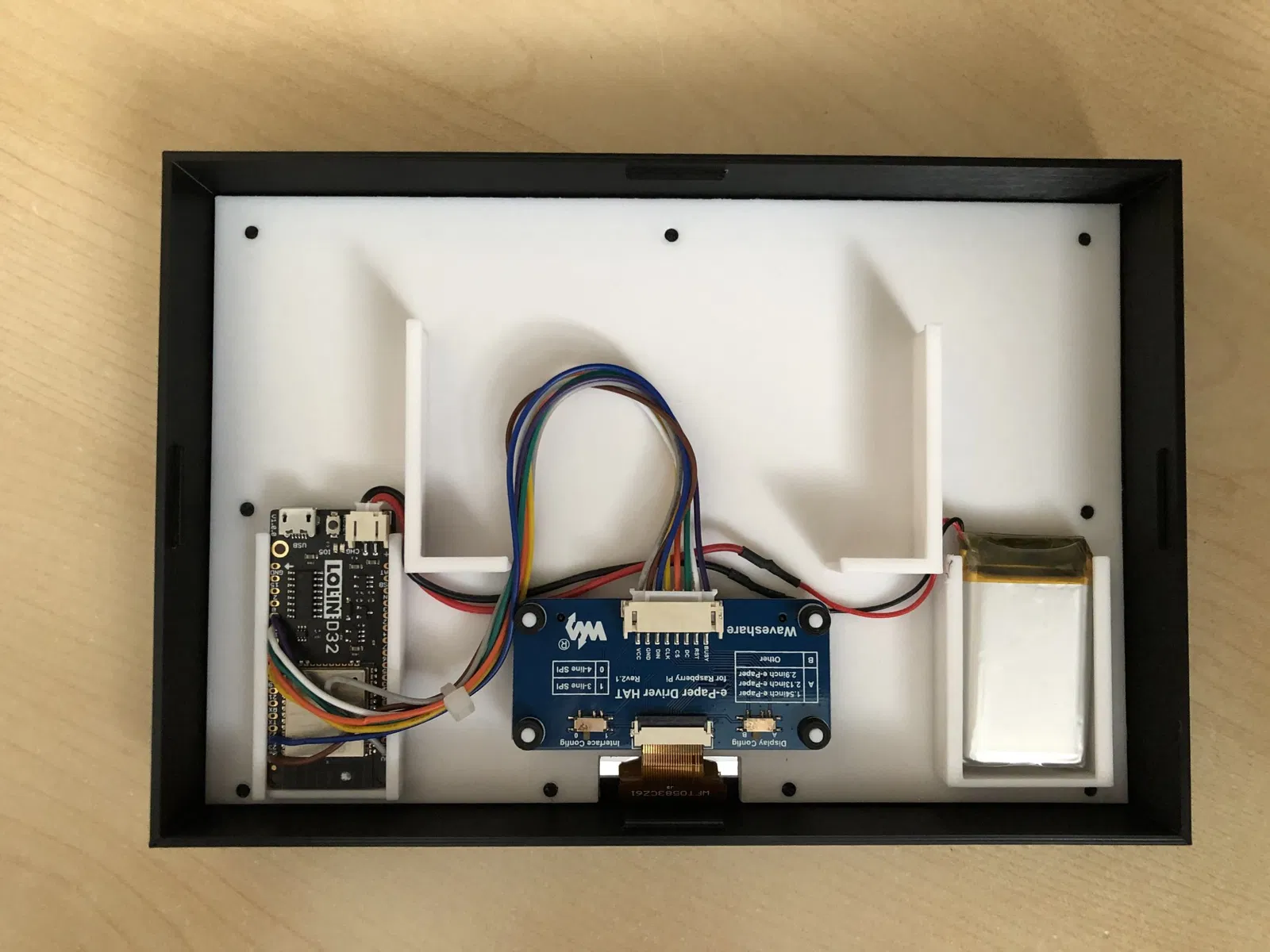

• Giá lắp cho pin 10000mAh và 1000mAh như được hiển thị trong các hình ảnh
• Giá lắp cho bo mạch e-Paper HAT
• Không cần vít để lắp đặt các phần.

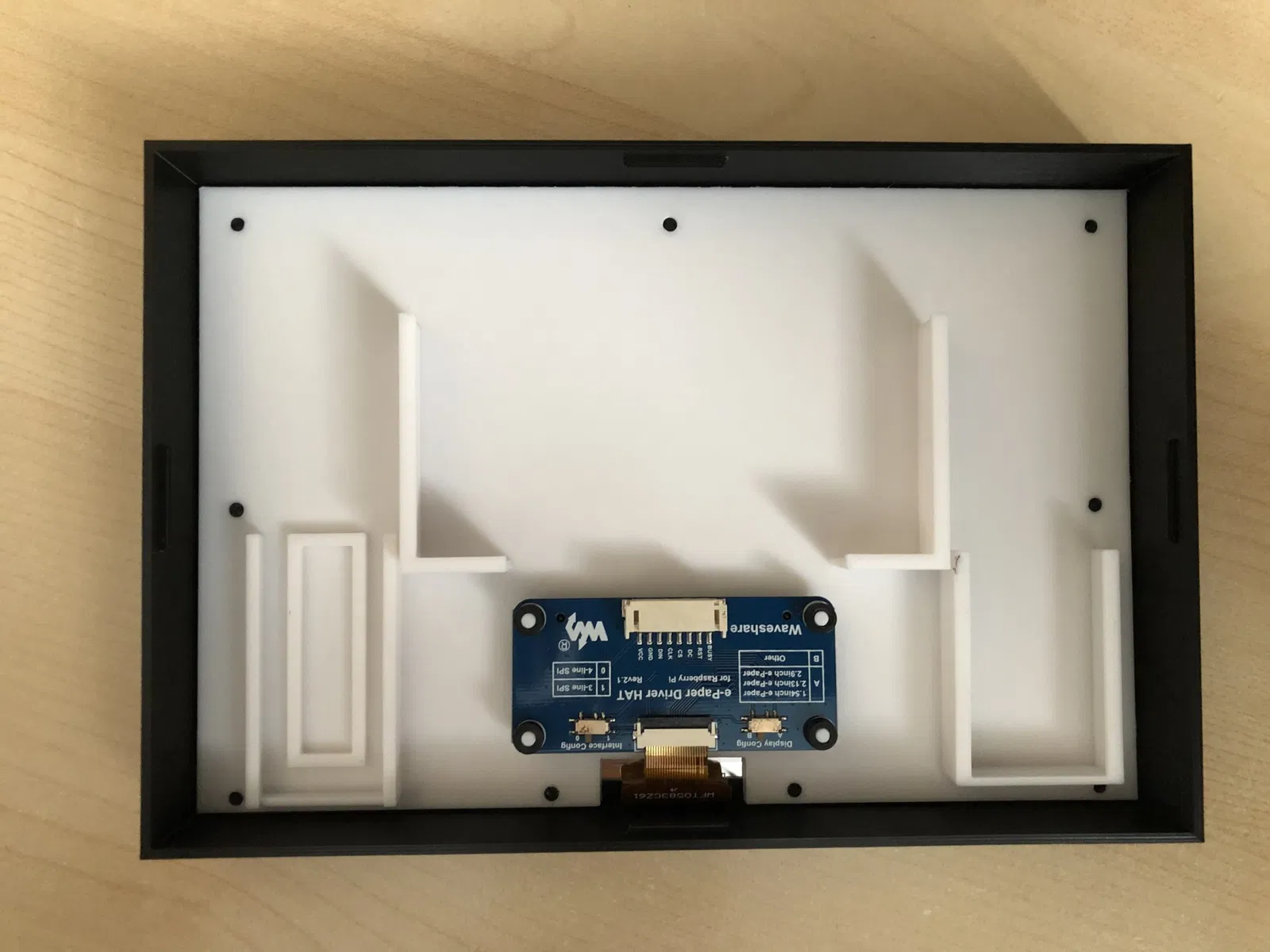

• HAT được khóa tại chỗ bằng 4 vòng như được hiển thị trong các hình ảnh

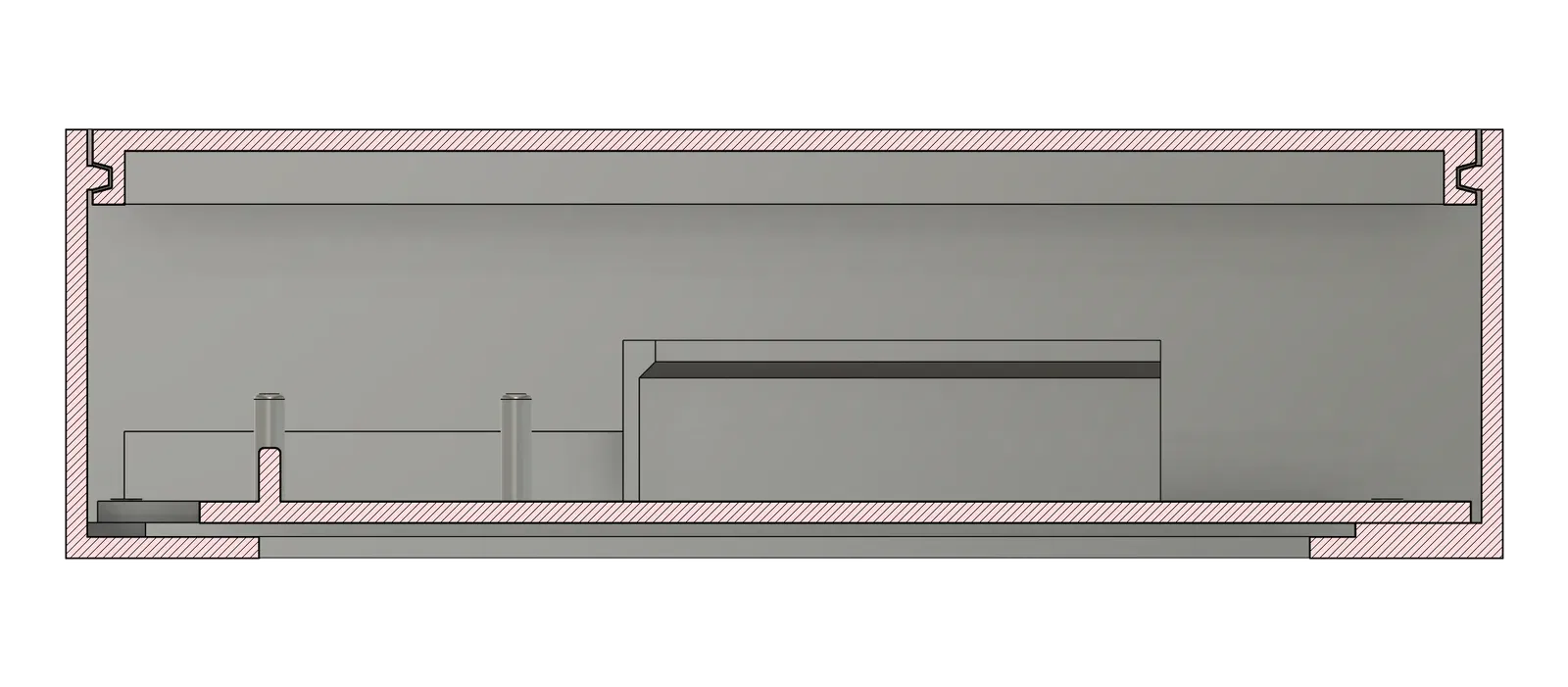

• Hỗ trợ tốt cho màn hình dễ vỡ từ phần bên trong, phần này che phủ gần như hoàn toàn từ phía sau

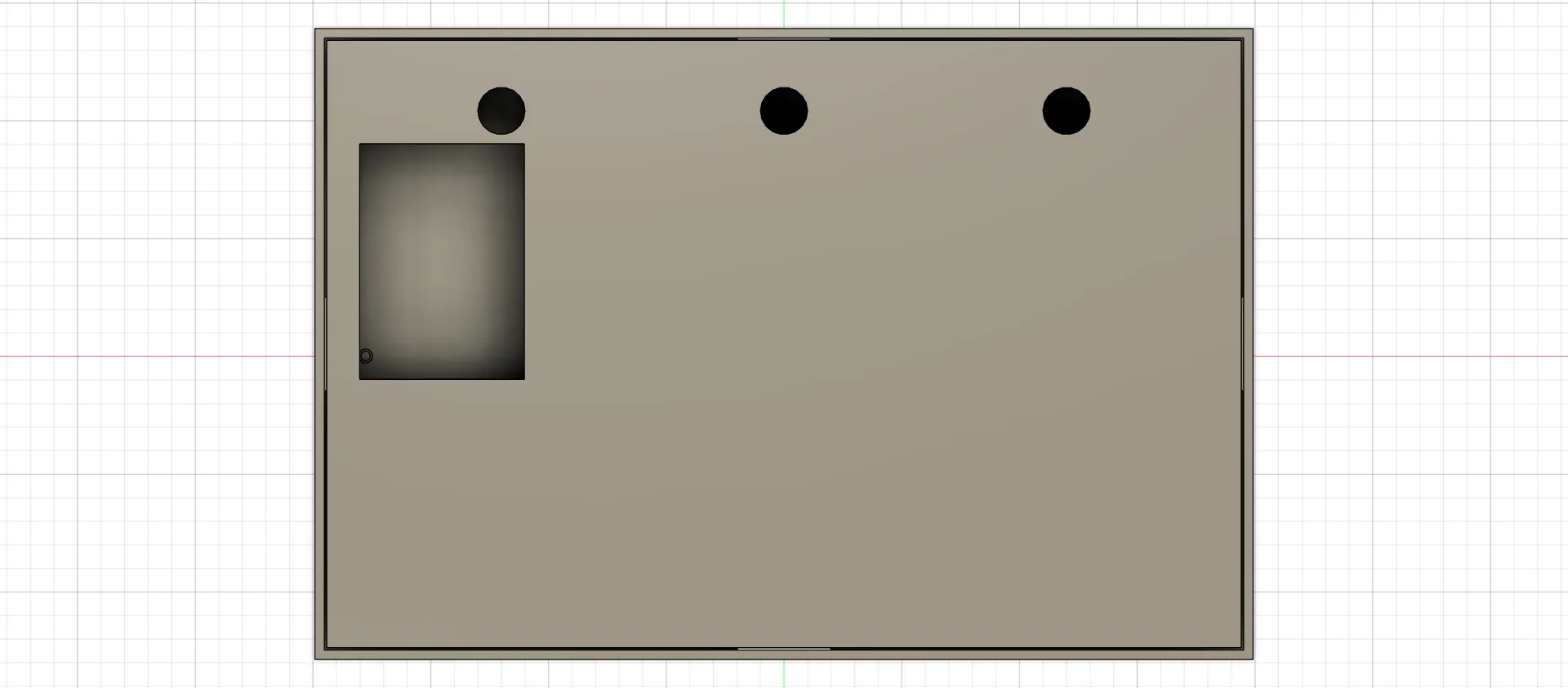

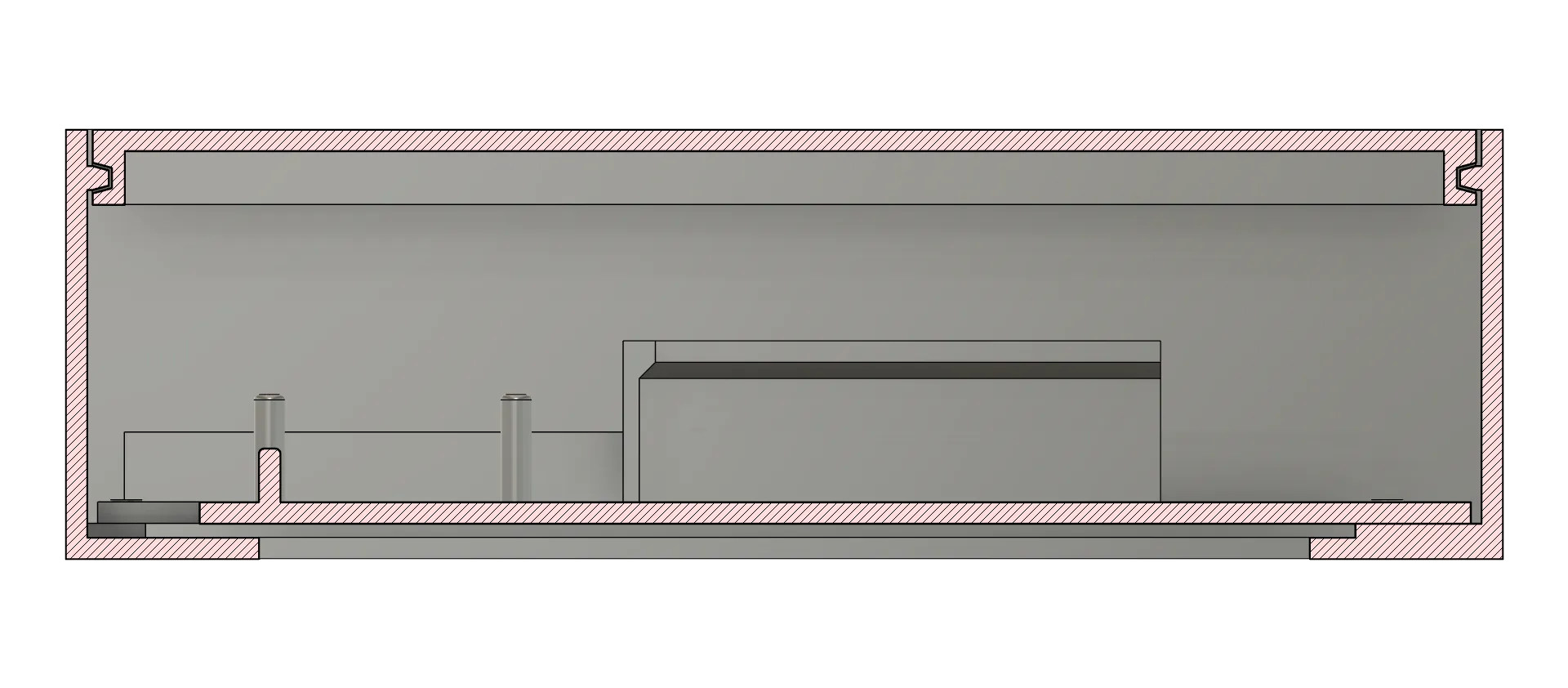

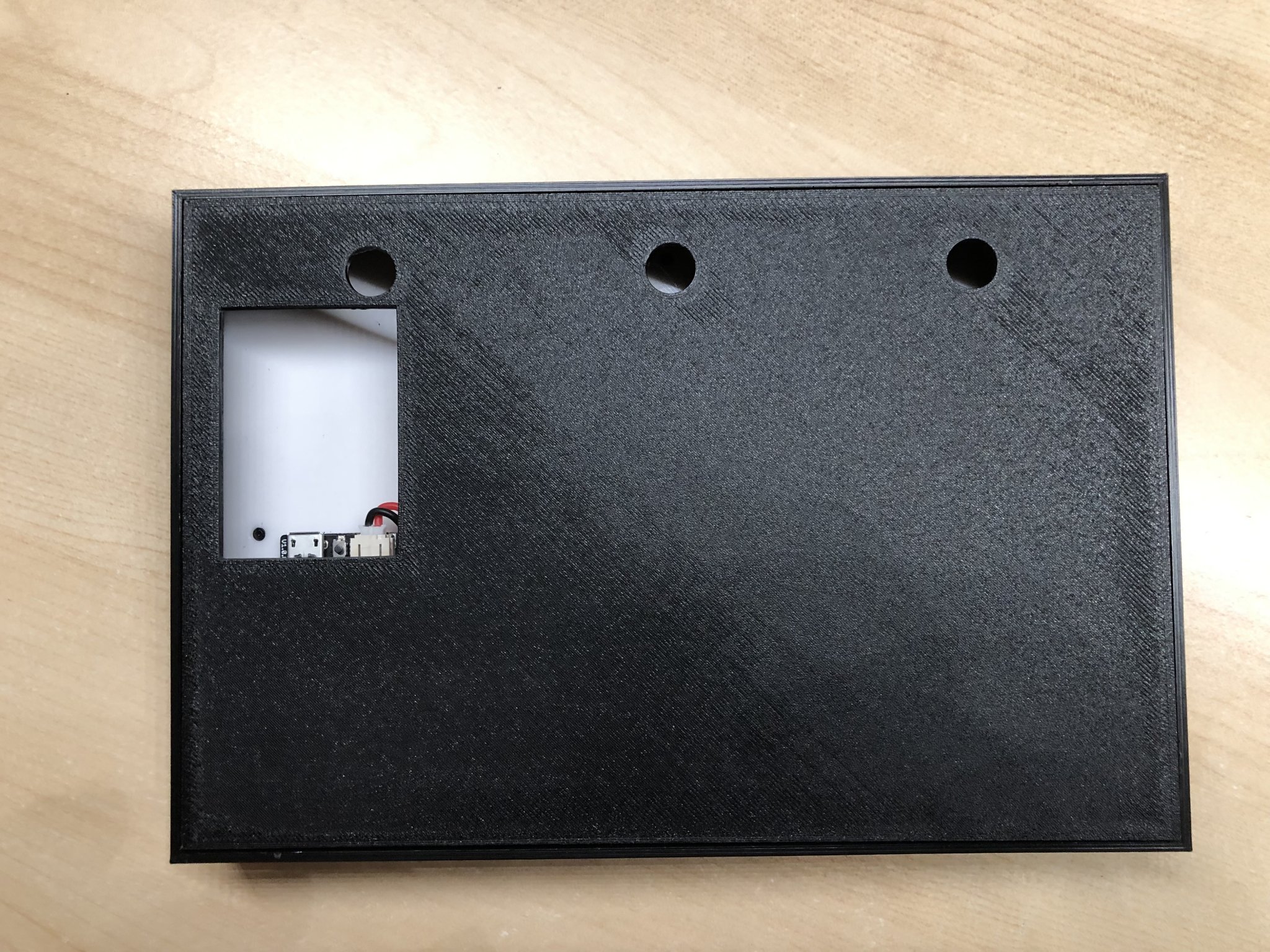

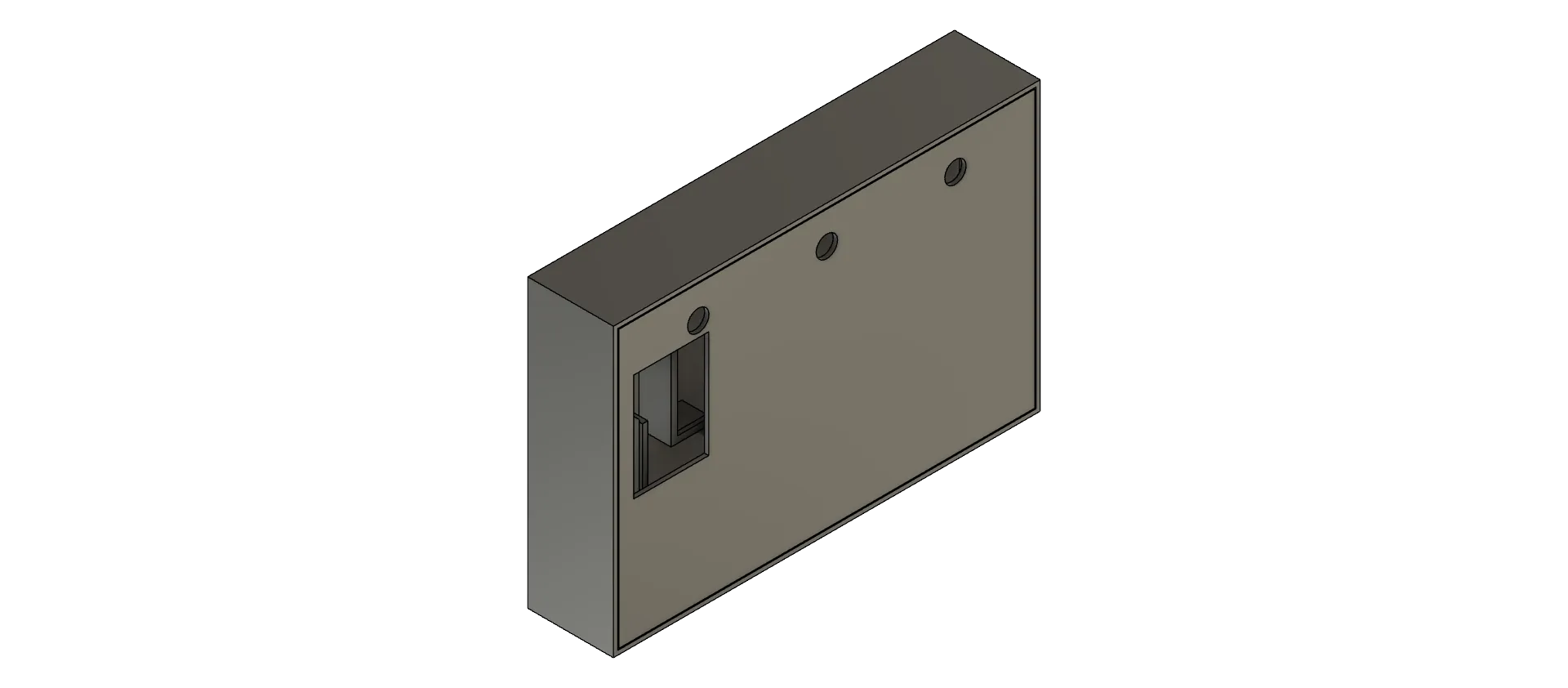

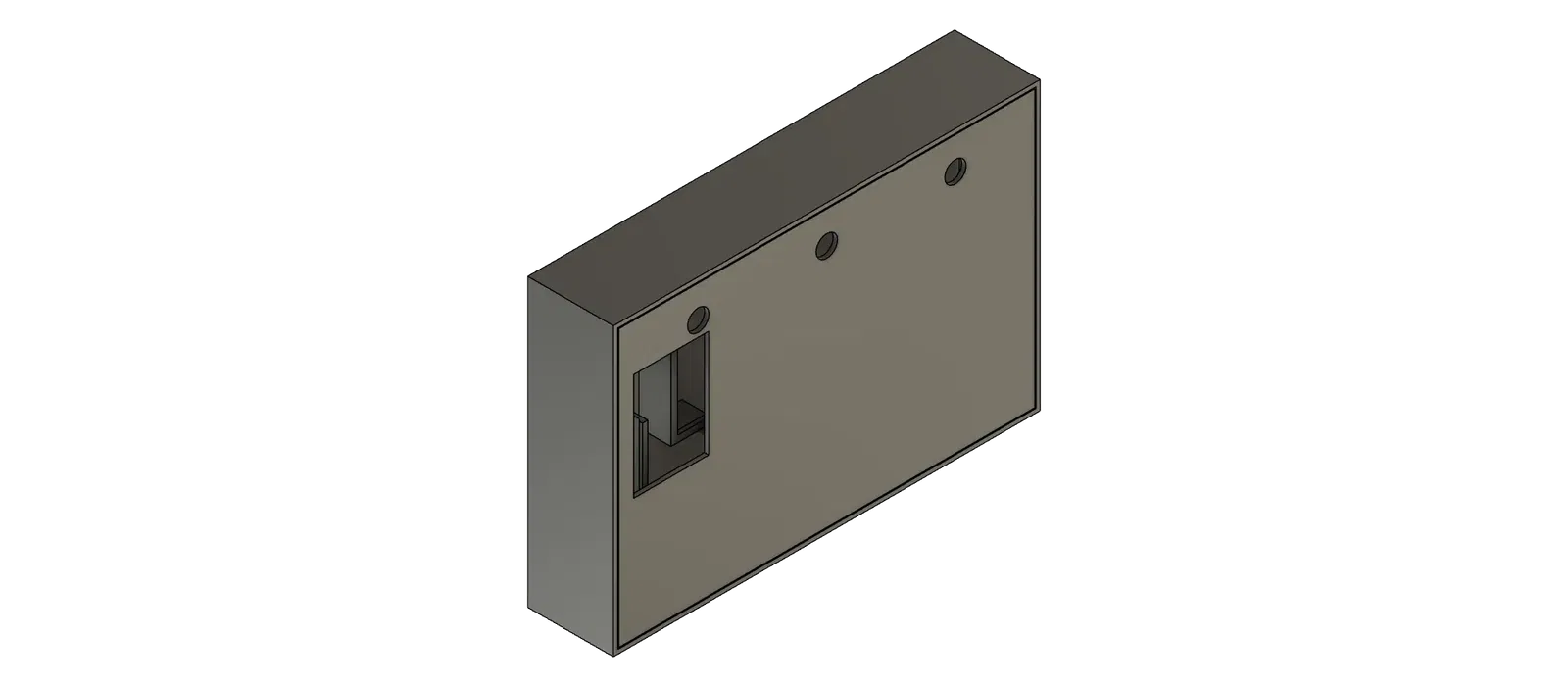

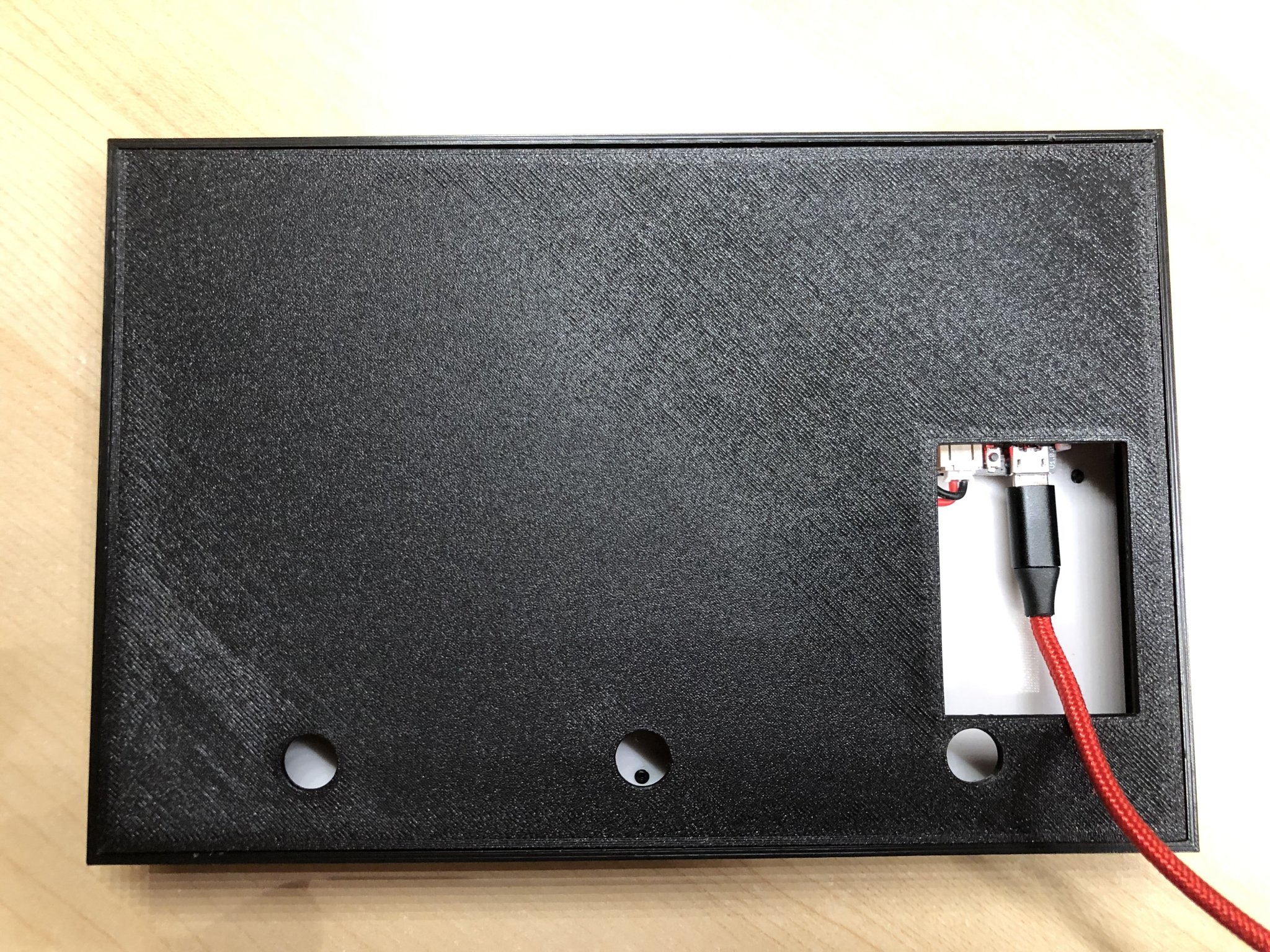

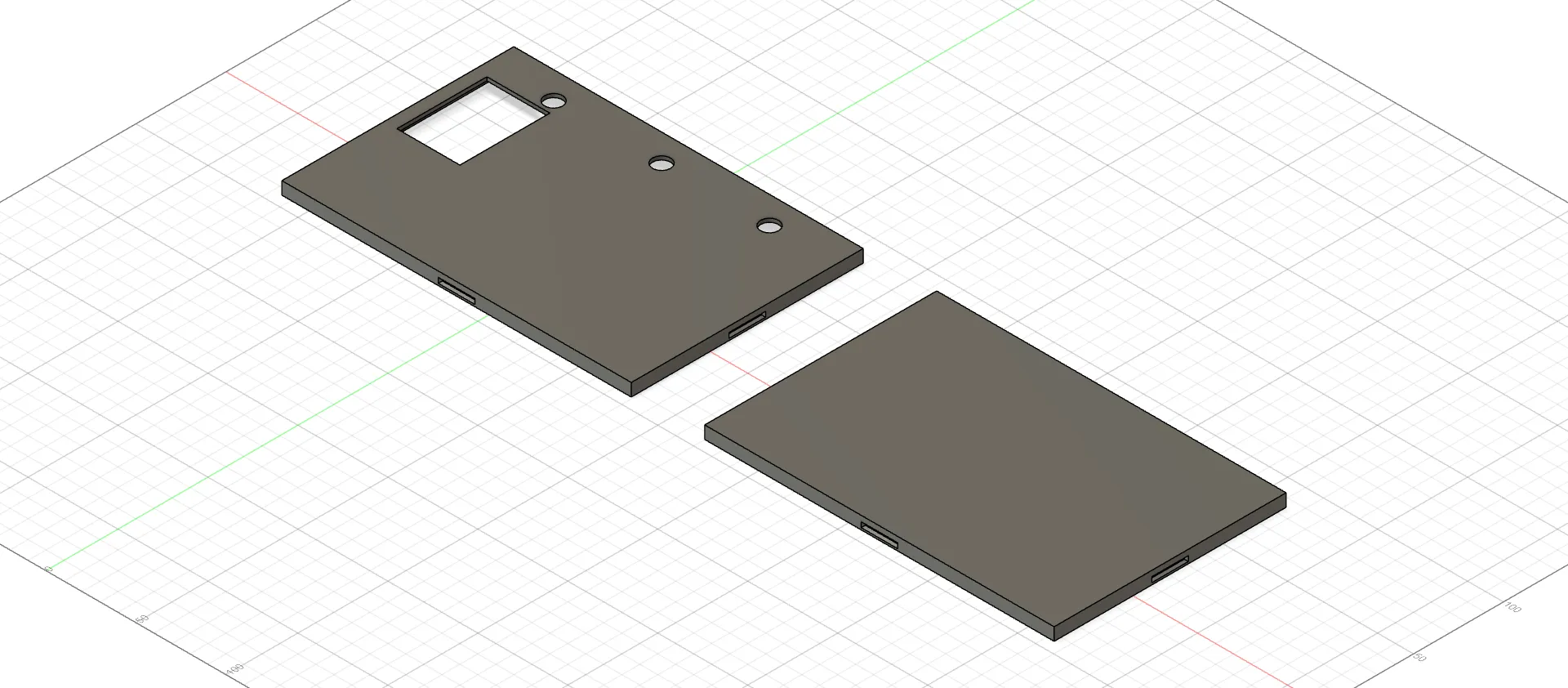

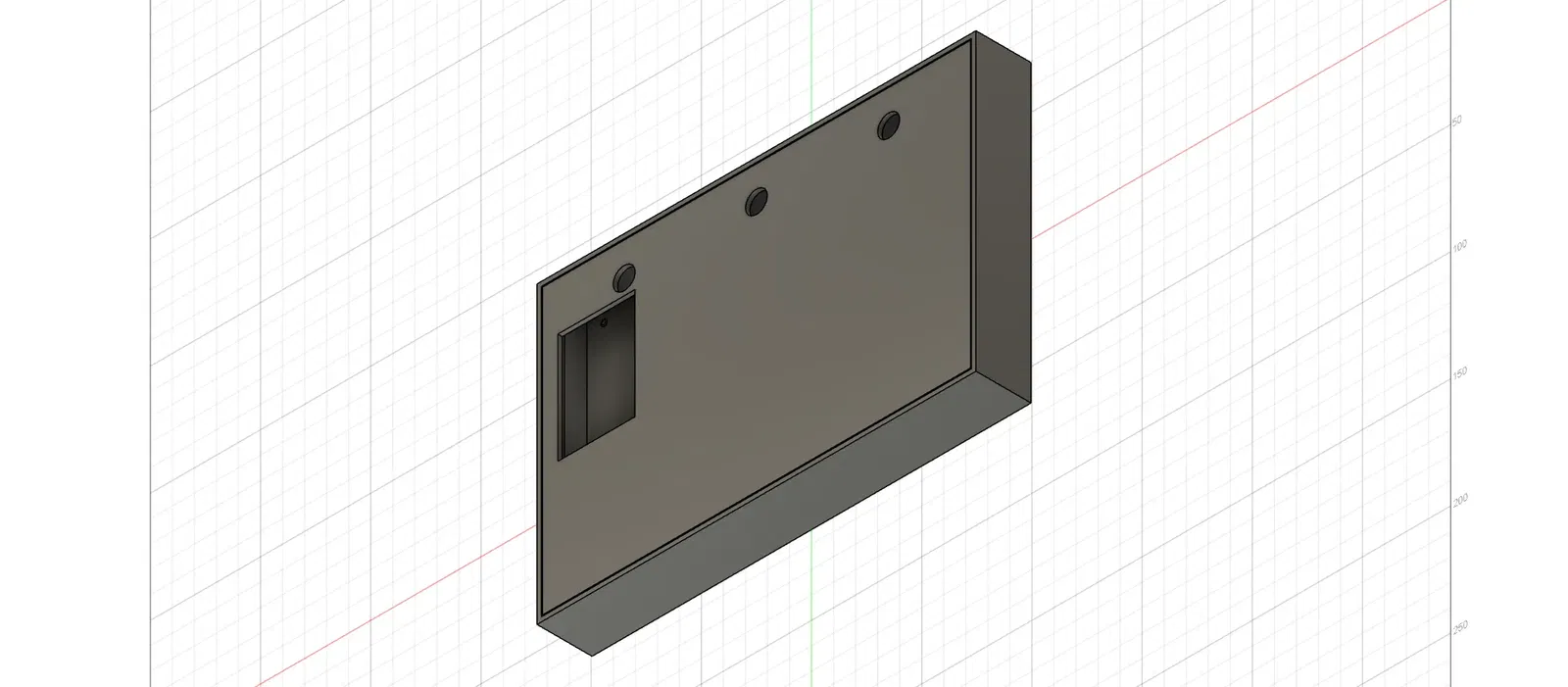

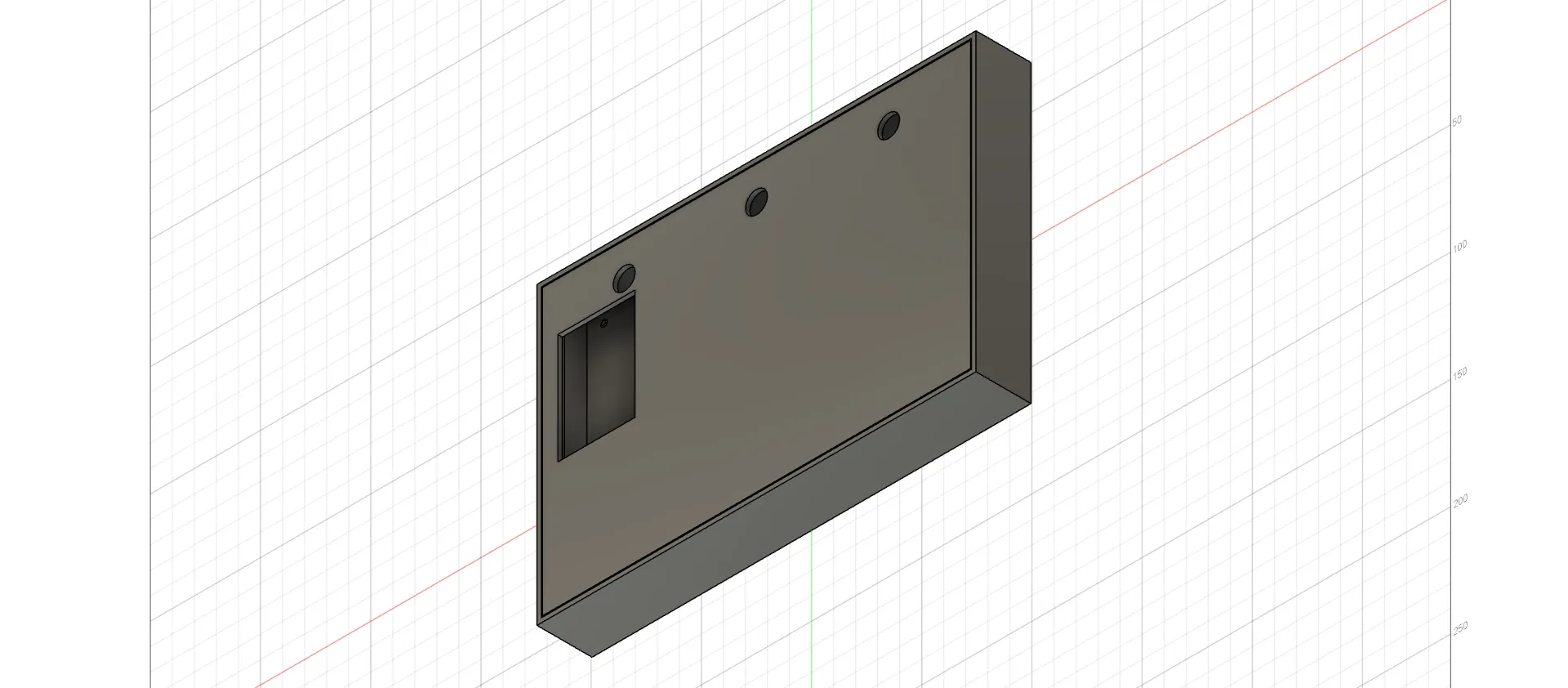

• Màn hình tự nó được giữ chặt tại chỗ với phần bên trong ép lên các cột của phần bên ngoài như được hiển thị trong các hình ảnh Phần “Nắp“ (có lỗ): - Ở nắp không nhìn thấy ở phía sau có 3 lỗ để gắn tường và một lỗ lớn hơn để sạc pin hoặc lập trình lại ESP mà không cần mở vỏ lại.
• Nắp không thể nhìn thấy từ bên cạnh khi nó được đặt trên tường hoặc trên bàn.
• Nếu bạn sử dụng pin lớn 10000mAh, bạn có thể muốn sử dụng 2 lỗ ở bên ngoài nắp để gắn thẳng vào tường. Các lỗ cách nhau 60mm từ tâm, vì vậy cách nhau 120mm.
• Nắp khớp vào vị trí với 4 mấu khóa mạnh vào vỏ và có thể được mở lại. Nó hơi chặt nhưng tôi muốn nó như vậy.

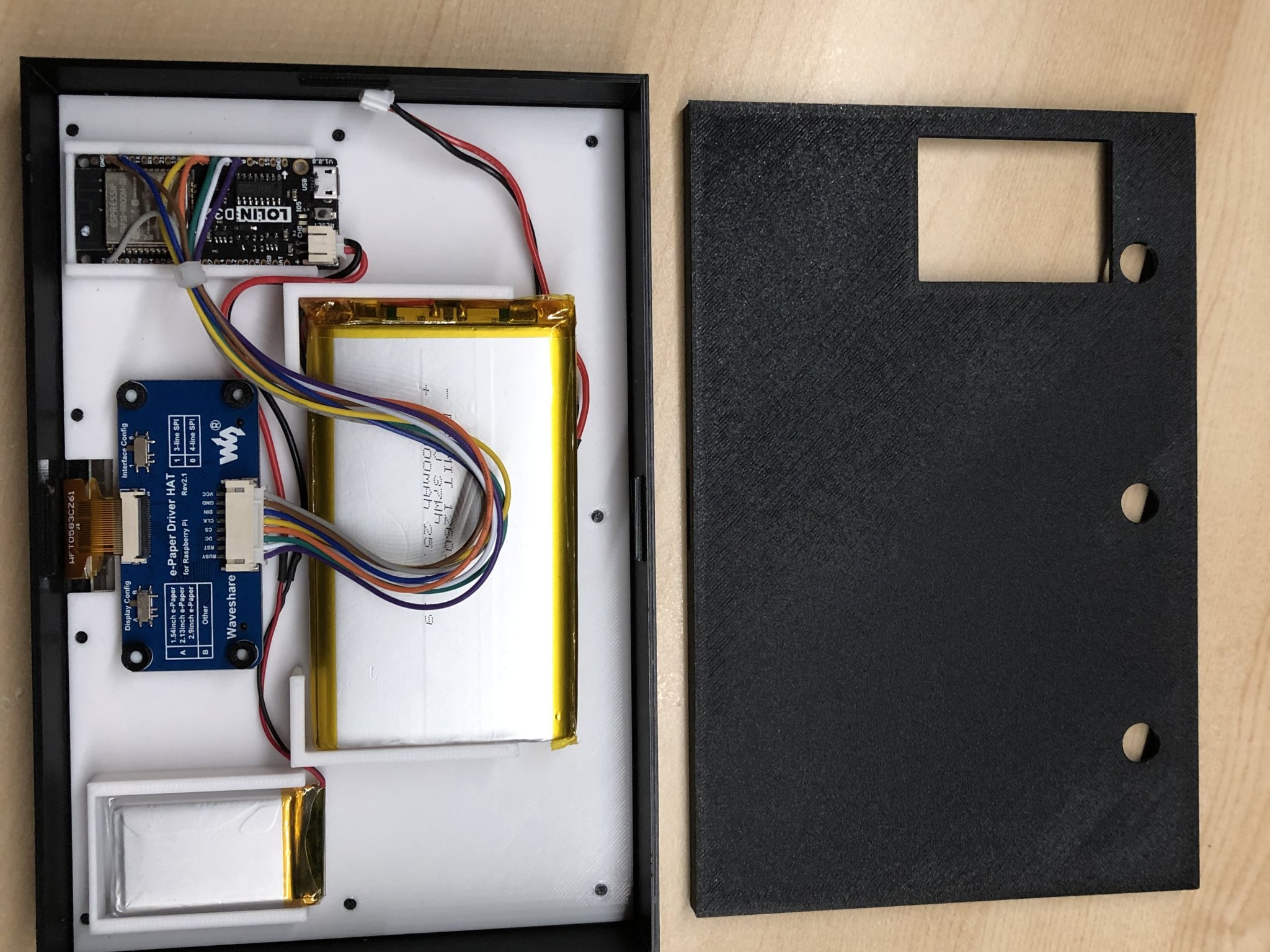

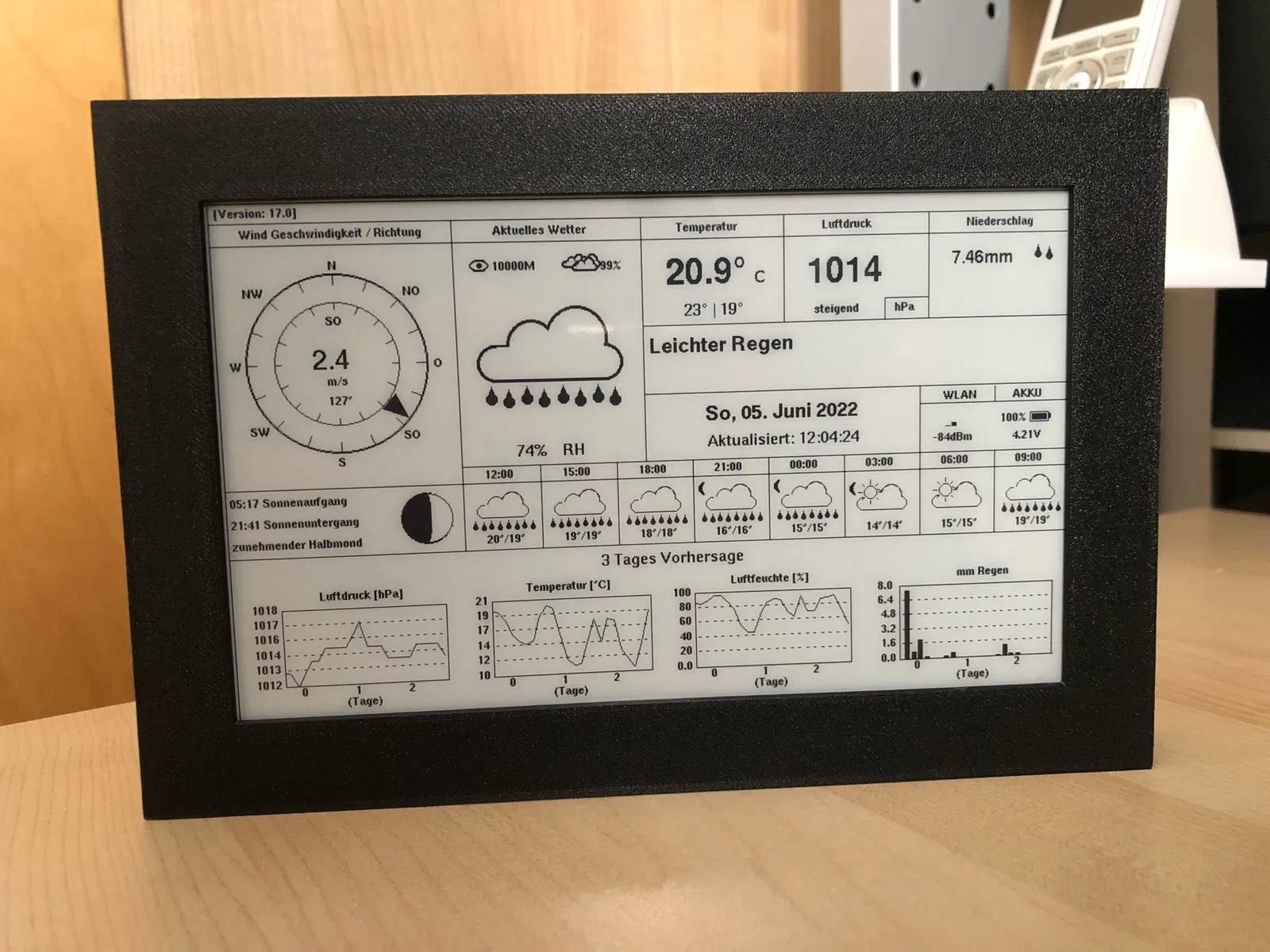

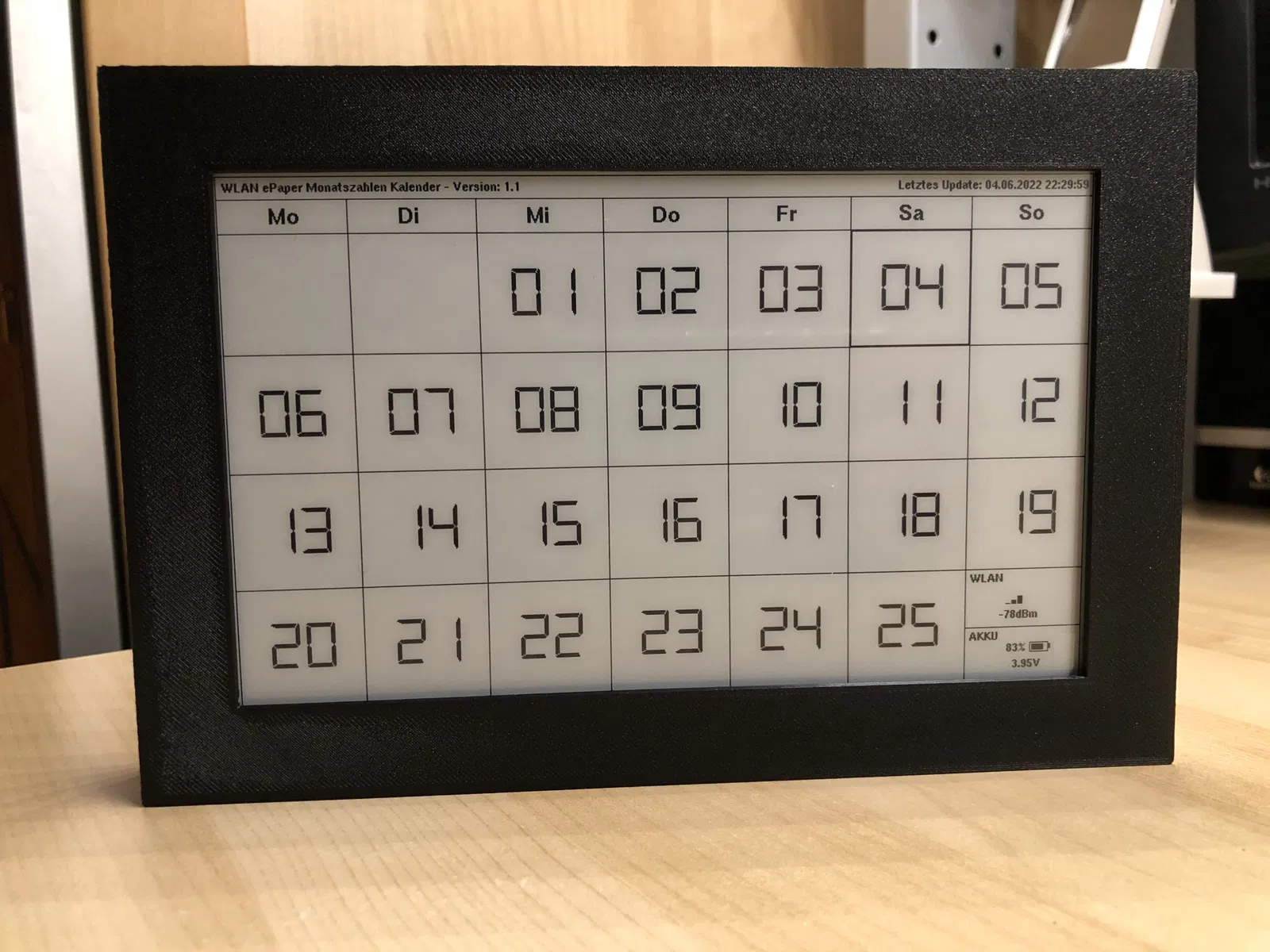

• Có rất nhiều không gian ngay cả cho pin lớn 10000mAh như được thể hiện trong các bức ảnh. Pin nhỏ 1000mAh cung cấp năng lượng cho dự án lịch được hiển thị trong khoảng 4-5 tháng tùy thuộc vào độ mạnh của tín hiệu Wi-Fi và nhờ vào Lolin D32 rất tiết kiệm năng lượng, vì vậy vỏ không được mở thường xuyên. Sử dụng pin lớn sẽ nhân thời gian này lên rất nhiều. Phần “Nắp không lỗ”: - Trong trường hợp bạn không muốn gắn nó lên tường, vỏ có thể được đặt trên bàn mà không cần thêm bất kỳ bước nào khác.
• Nắp không thể nhìn thấy từ bên cạnh khi nó được đặt trên bàn.
• Phần này là một nắp không có lỗ ở phía sau. Phần “Vòng”: - Bạn cần 4 vòng như thế này để giữ HAT ở vị trí.
• Nếu bạn sử dụng tệp .GCode, 4 cái trong số chúng sẽ được in. Hướng dẫn in: - Hồ sơ tốc độ 0.2 với đầu phun được đặt ở 215°C và bàn ở 60°C.
• Đặt 5mm viền và tắt chân.
• Không cần hỗ trợ cho tất cả các phần.
• 4 vòng đã được in mà không có viền và với 100% độ đầy. Chúc bạn in ấn vui vẻ :)
