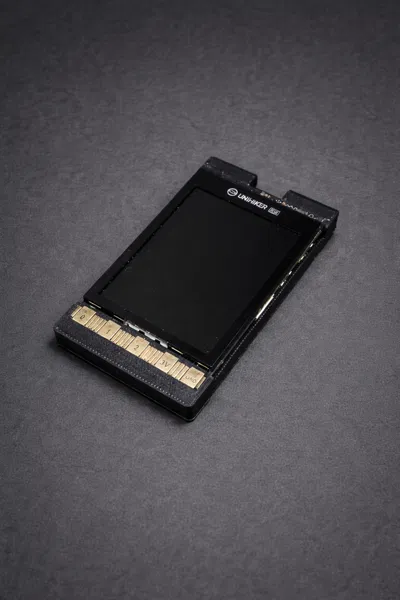

Vỏ bảo vệ tùy chỉnh cho Unihiker K10

Triết lý thiết kế

Hiện tại đã có khá nhiều mẫu vỏ bảo vệ cho Unihiker K10 trên mạng. Tuy nhiên, nhiều mẫu trong số đó lại gặp các vấn đề sau:

• Bao kín toàn bộ bo mạch
• Che mất các linh kiện bên dưới
• Chặn lối truy cập vào các cảm biến
• Làm cản trở âm thanh từ loa
• Che chắn một phần mô-đun Wi-Fi

Thiết kế này của mình đã khắc phục hoàn toàn những hạn chế trên.

Các quyết định thiết kế quan trọng

• ✅ Giữ cho cổng GPIO luôn thông thoáng
• ✅ Để hở các cảm biến phía trên
• ✅ Không chặn mô-đun Wi-Fi
• ✅ Đảm bảo âm thanh từ loa không bị ảnh hưởng
• ✅ Vẫn truy cập được các nút bấm bên hông

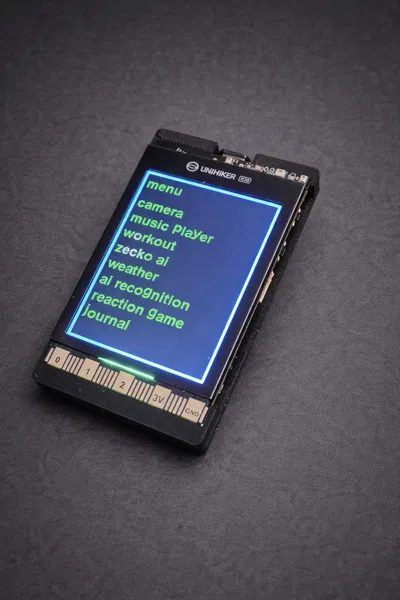

• ✅ Mặt trước được khoét gọn gàng để lộ màn hình

Mục tiêu của mình là tạo ra một lớp vỏ bảo vệ bo mạch nhưng vẫn giữ được sự linh hoạt tối đa cho quá trình phát triển và thử nghiệm.

Thông số in ấn

Đây là các thông số mình đã sử dụng:

• Máy in: Flashforge Adventurer 5M
• Chất liệu: ABS (không bắt buộc)
• Độ dày lớp in (Layer height): 0.2 mm
• Mật độ in (Infill): 15–20%
• Hỗ trợ (Supports): Không cần thiết
• Độ bám dính (Adhesion): Tùy chọn (khuyên dùng thêm brim nếu in bằng ABS)

Khuyên dùng về chất liệu

Mình dùng nhựa ABS vì lúc đó có sẵn. Tuy nhiên:

• PLA dùng rất tốt
• PETG cũng là một lựa chọn tuyệt vời
• Không yêu cầu khả năng chịu nhiệt cao cho mẫu này

Bạn không cần phải dùng các loại nhựa kỹ thuật cao cấp cho mô hình này đâu nhé.

Lắp ráp

Việc lắp ráp cực kỳ đơn giản.

Vỏ bảo vệ được thiết kế theo dạng lắp ghép khớp (press-fit):

1. Canh chỉnh bo mạch với phần mở ở mặt trước
2. Nhẹ nhàng đặt vào
3. Ấn nhẹ cho đến khi bo mạch khớp hoàn toàn

Không cần dùng đến ốc vít. Độ khít rất an toàn nhưng vẫn cho phép bạn tháo rời nếu cần.
