Tấm chắn và bộ chuyển hướng gió dạng kẹp cho K2 Plus Heater

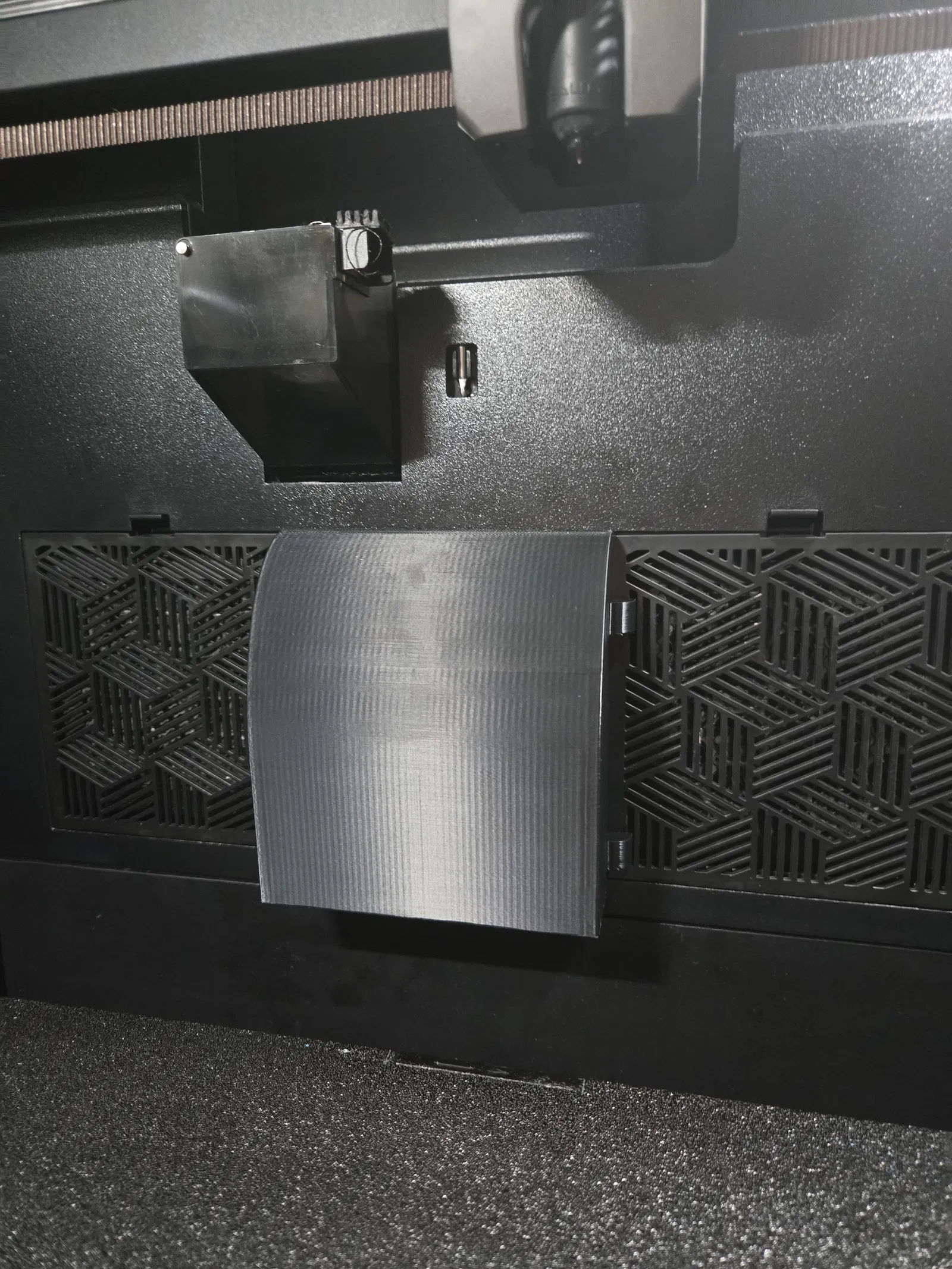

Đây là thiết kế bộ chuyển hướng và tấm chắn gió dạng kẹp (snap-on) cực kỳ tiện lợi cho bộ phận làm nóng của máy K2 Plus, giúp hướng luồng khí nóng ra xa khỏi khu vực in 3D.

Sau khi tham khảo vài mẫu thiết kế hiện có, mình thấy không ưng ý với các phương án đó nên đã tự thiết kế riêng:

1 - Luồng khí cần được hướng xuống dưới, tránh xa cảm biến nhiệt (thermistor) nằm phía trên bộ sưởi. 2 - Thiết kế phải tối giản, dễ dàng lắp đặt và tháo rời mà không cần dùng vít, băng keo, keo dán hay nam châm. 3 - Tận dụng tối đa khoảng trống giữa bàn in và phần phía sau của máy K2 Plus. 4 - Thiết kế chỉ tập trung vào mục đích chính, không tích hợp với hệ thống lọc khí (do mình đã dùng hệ thống thông gió ngoài nên không cần thêm bộ lọc carbon).

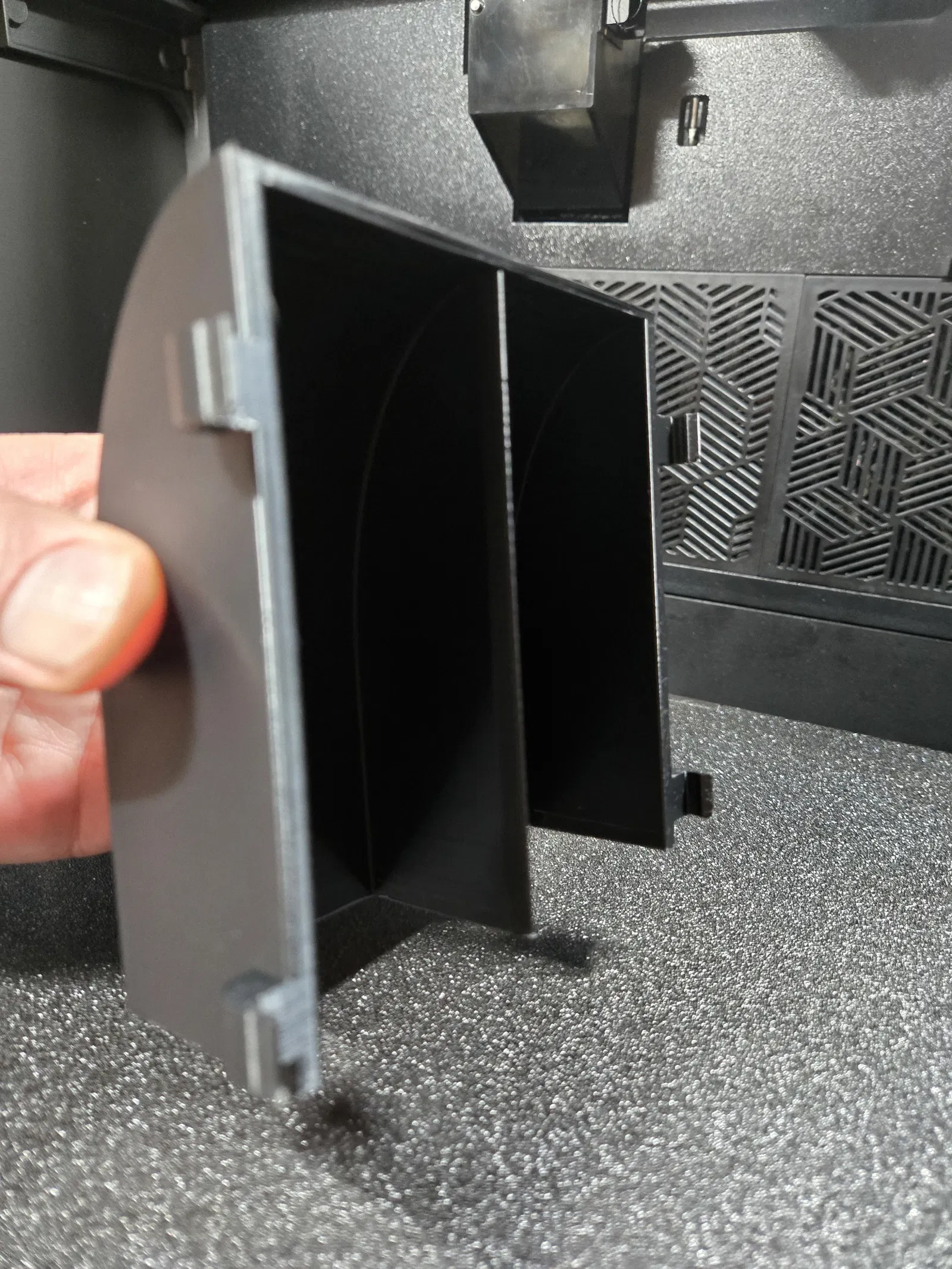

Thiết kế của mình tận dụng các khe dọc trên lỗ thông hơi để tối ưu luồng gió từ bộ sưởi mà vẫn không gây ảnh hưởng đến hệ thống thoát khí.

Trong quá trình nghiên cứu, mình nhận thấy việc sử dụng các khe thông hơi trên phần tay cầm bộ sưởi không đủ chắc chắn và ổn định. Ngoài ra, các khe này còn bị vát lên trên, gây khó khăn cho việc lắp kẹp. Bên cạnh đó, khung phía sau lưới tản nhiệt cản trở việc bố trí các chốt lắp đặt gần mép, khiến thiết kế khó mà không ảnh hưởng đến lưu lượng khí của bộ sưởi.

Mình đã in thử bằng nhựa ABS và kết quả khá ổn. Trong một lần thử nghiệm, nhiệt độ không khí bên ngoài là 0°C, phần vỏ có thể bị biến dạng do nhiệt một chút nhưng vẫn hoạt động tốt và bám sát vào quạt. Các bạn có thể cân nhắc in bằng nhựa PC để chịu nhiệt tốt hơn. Chắc chắn bạn nên dùng các loại sợi nhựa chịu nhiệt cao (High Temp filament), vì PLA hoặc PETG sẽ không chịu nổi nhiệt độ ở đây.
