Thước Kẻ Modular (Thẳng và Ke Vuông) (Kết nối Nam châm)

Vấn đề

Tôi cần thước kẻ thẳng và thước ke vuông (L square) để vẽ kỹ thuật, nhưng tôi nhận thấy các loại công cụ có sẵn trên thị trường gặp phải một số vấn đề:

1. Tôi cần nhiều kích thước khác nhau, từ loại nhỏ cho đến loại rất rất dài (> 1m).
2. Tôi không muốn tốn thêm tiền mua sắm công cụ.
3. Tôi không muốn phải nối nhiều thước đo lại với nhau rồi lại phải loay hoay căn chỉnh cho thẳng.
4. Tôi không muốn cất giữ những cây thước dài loằng ngoằng, cồng kềnh.

Giải pháp

Tôi đã tự thiết kế bộ thước kẻ thẳng và thước ke vuông dạng lắp ghép thông minh, kết nối bằng nam châm!

1. Bạn có thể tự do tùy chỉnh độ dài của thước ngắn hay dài tùy ý và thay đổi linh hoạt ngay khi đang làm việc.
2. In bằng nhựa PETG rất tiết kiệm chi phí.
3. Nhờ vào lực hút mạnh mẽ của nam châm 8mm x 3mm và thiết kế khớp nối, các đường kẻ luôn thẳng tắp, tự định vị chính xác và bền bỉ hơn nhiều so với kiểu khớp nối ép nhựa thông thường.

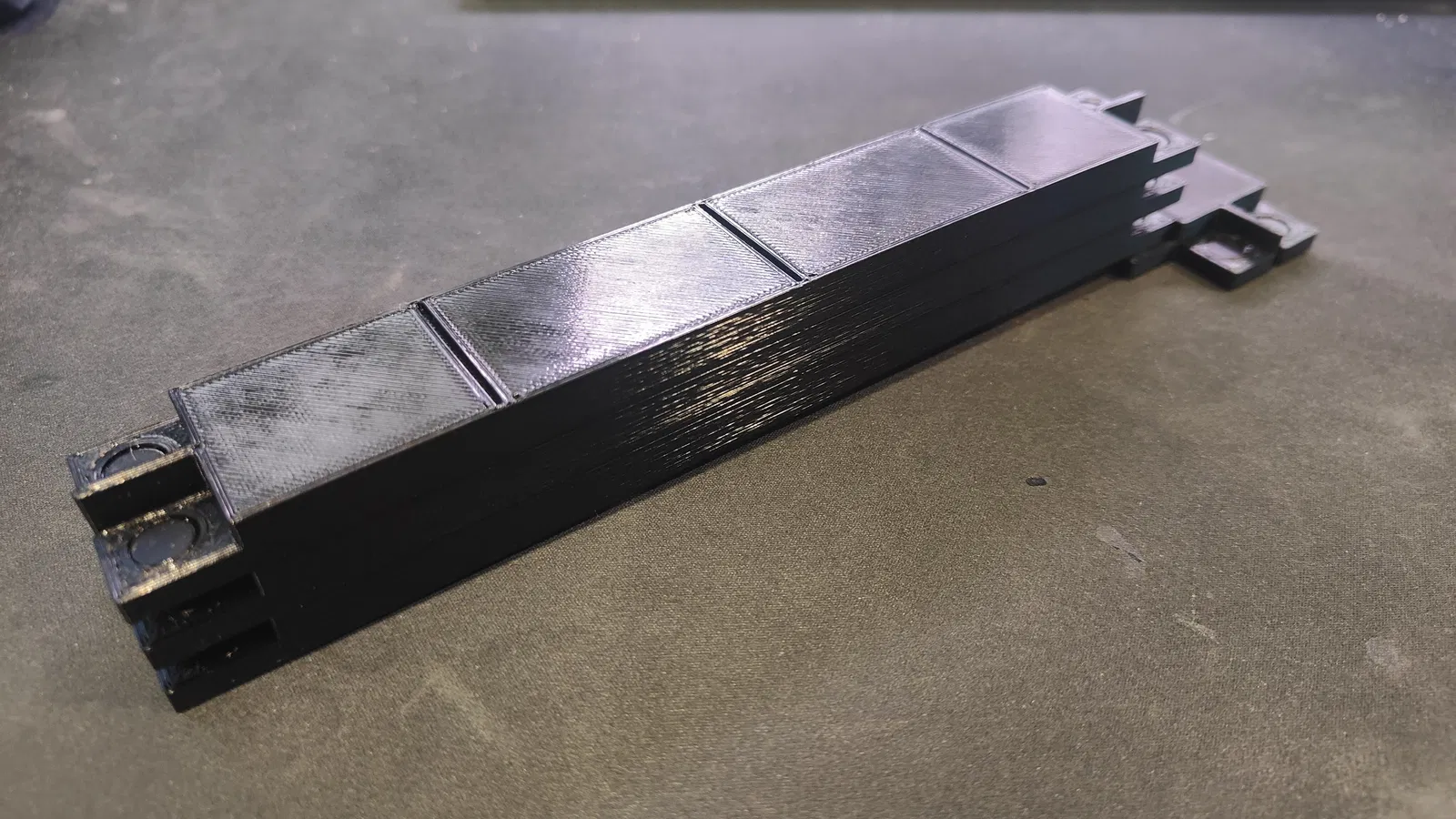

4. Mỗi đoạn thước dài 200mm, giúp việc cất giữ cực kỳ gọn gàng (và các đoạn thước có thể tự hít vào nhau tùy theo cách bạn sắp xếp cực từ).

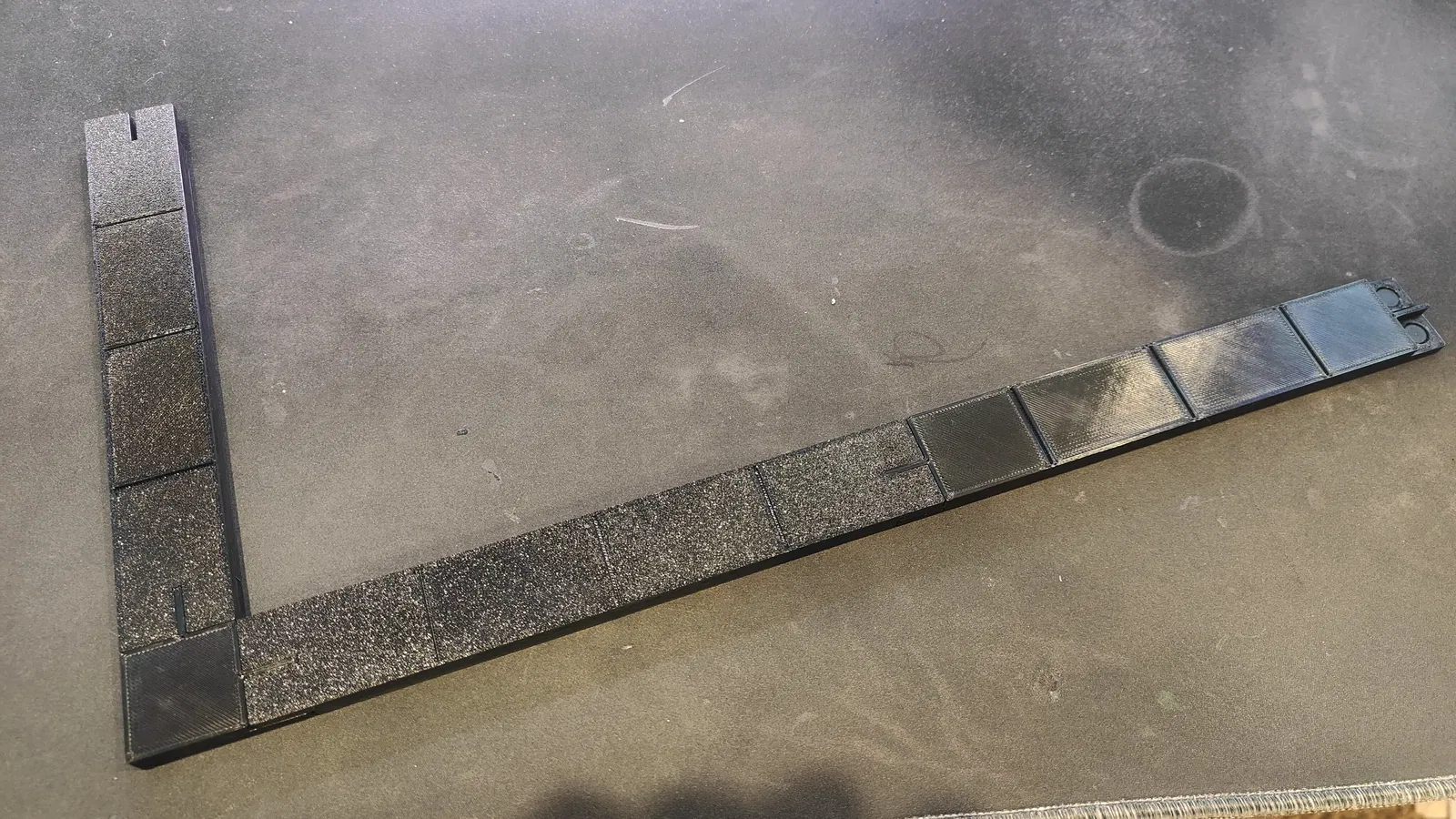

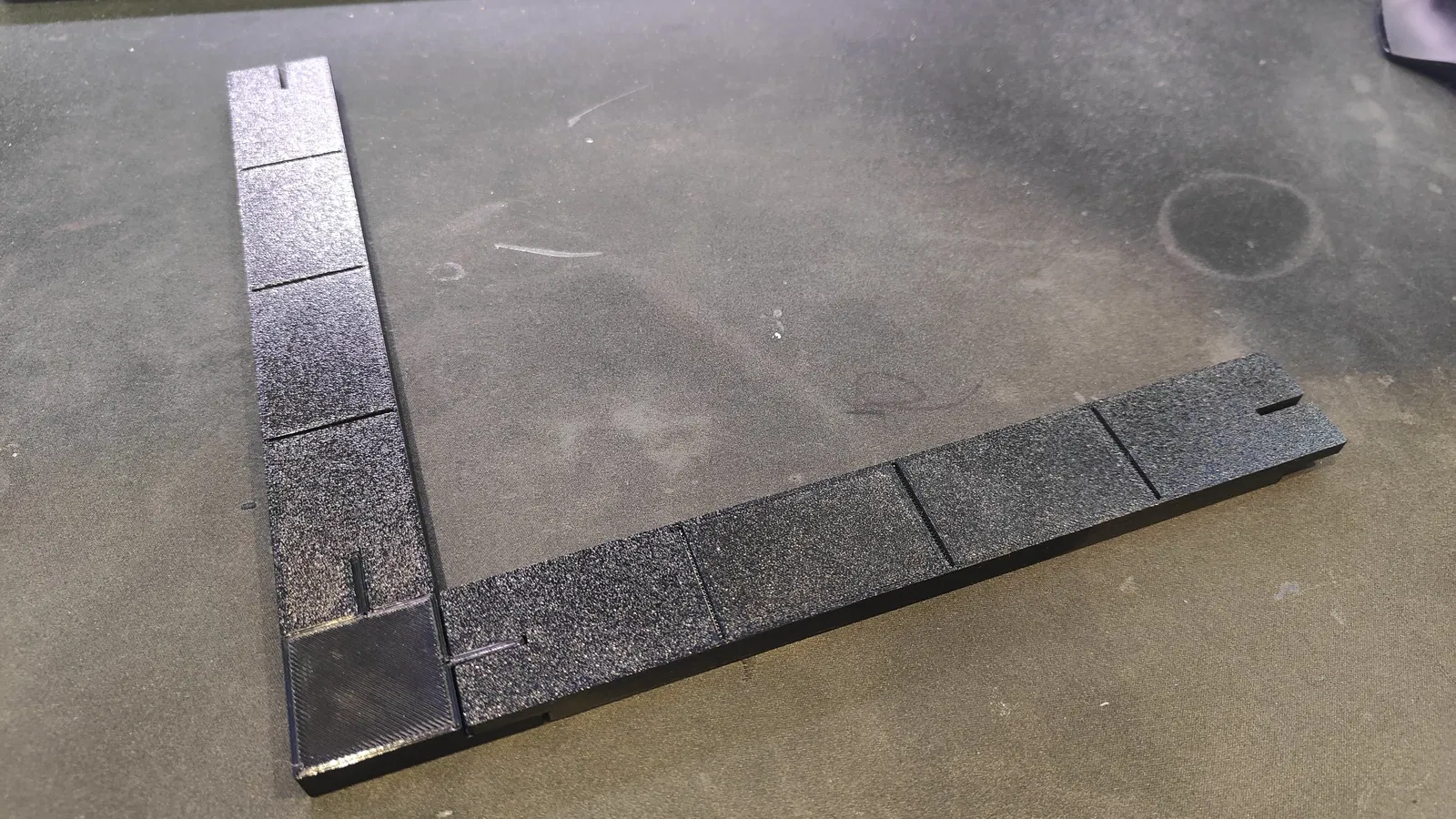

Khi kết nối lại, các đoạn thước sẽ tạo thành đường kẻ thẳng tắp mà không bị hở. Các rãnh đánh dấu được đặt cách nhau mỗi 50mm, và mỗi đoạn thước dài 200mm nên vị trí khớp nối cũng có thể tận dụng làm rãnh đánh dấu luôn.

Lưu ý

Nam châm sử dụng là loại 8mm x 3mm. Tôi biết kích thước này hơi quá dư thừa nhưng tôi muốn đảm bảo các đoạn thước gắn kết cực kỳ chắc chắn, có thể nhấc lên và di chuyển mà không bị rời ra. Các lỗ chứa nam châm có độ hở 0.4mm nên bạn cần dùng thêm keo dán sắt để cố định.

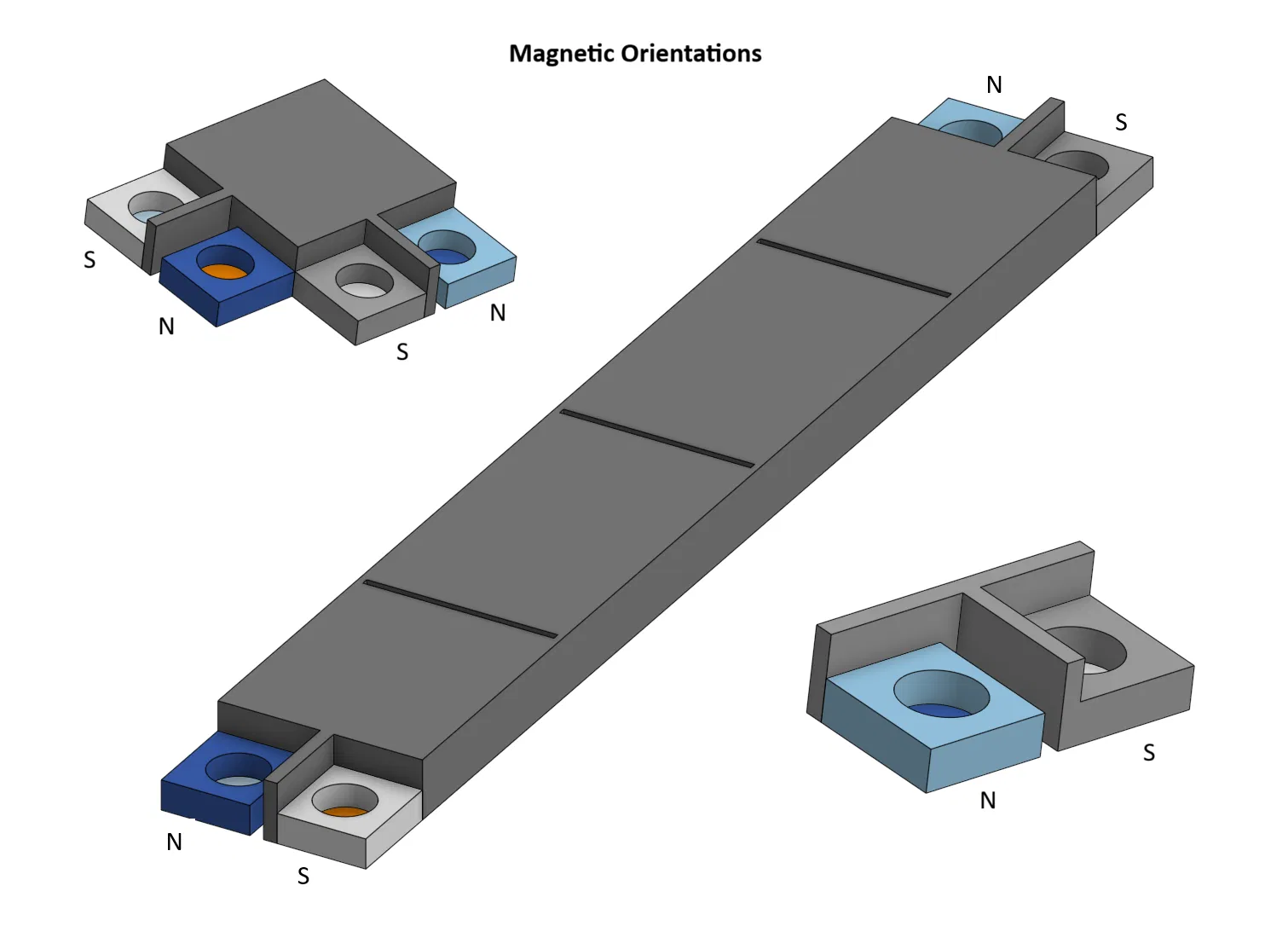

Tôi có đính kèm hình ảnh minh họa hướng cực nam châm (N - Bắc, S - Nam) cần thiết.

Tôi in bằng nhựa PETG với layer height 0.3mm, nhưng các thông số dung sai đã được tính toán để phù hợp với nhiều loại kích thước đầu phun (nozzle) khác nhau.
