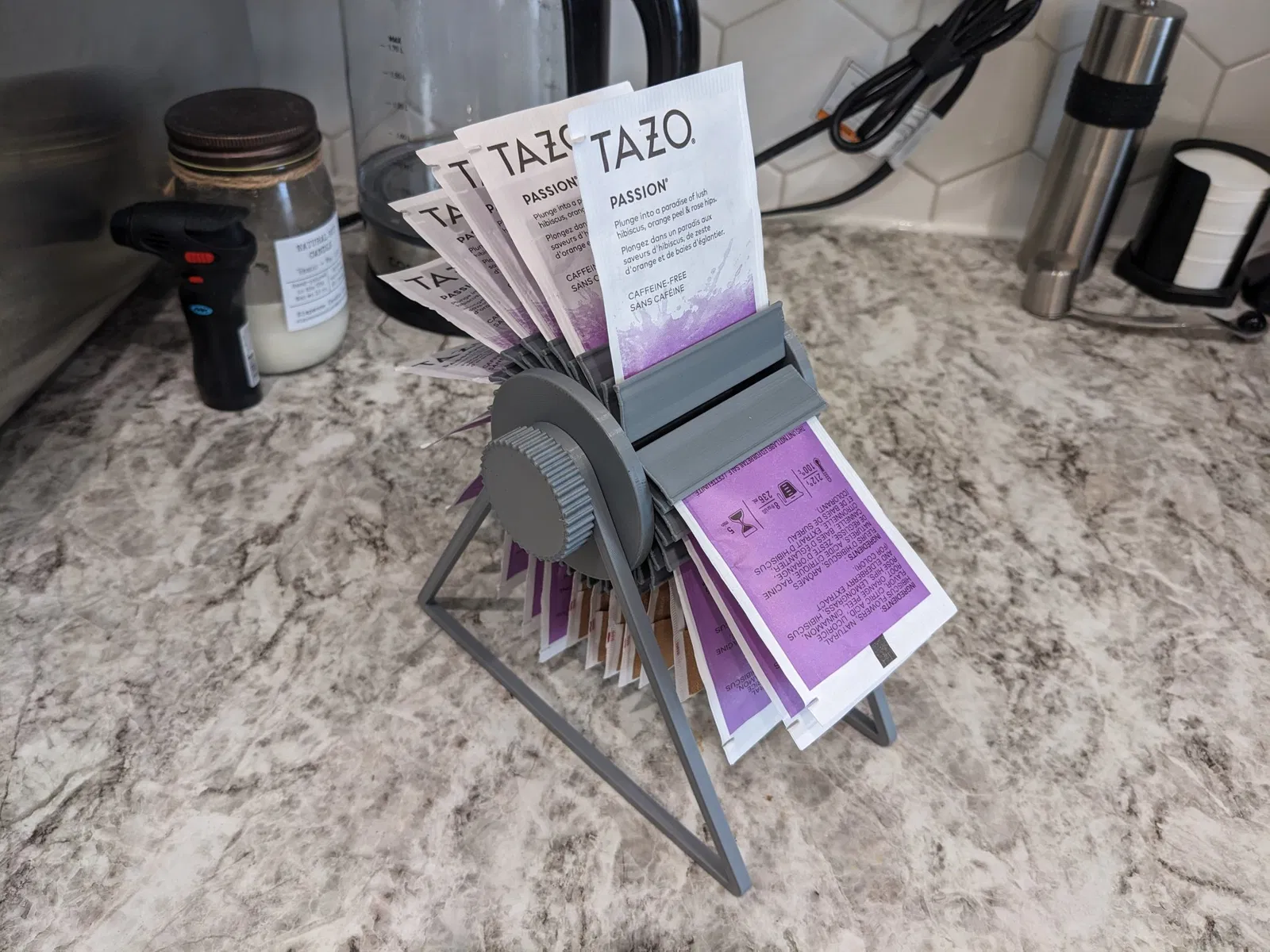

Giá đỡ túi trà đa năng với cơ chế kẹp cải tiến

Baggage Claim Redux là tất cả những gì bạn yêu thích về Baggage Claim gốc, với (hy vọng) không có gì bạn ghét về nó! Đây là một bản demo!

Cải tiến vô hạn

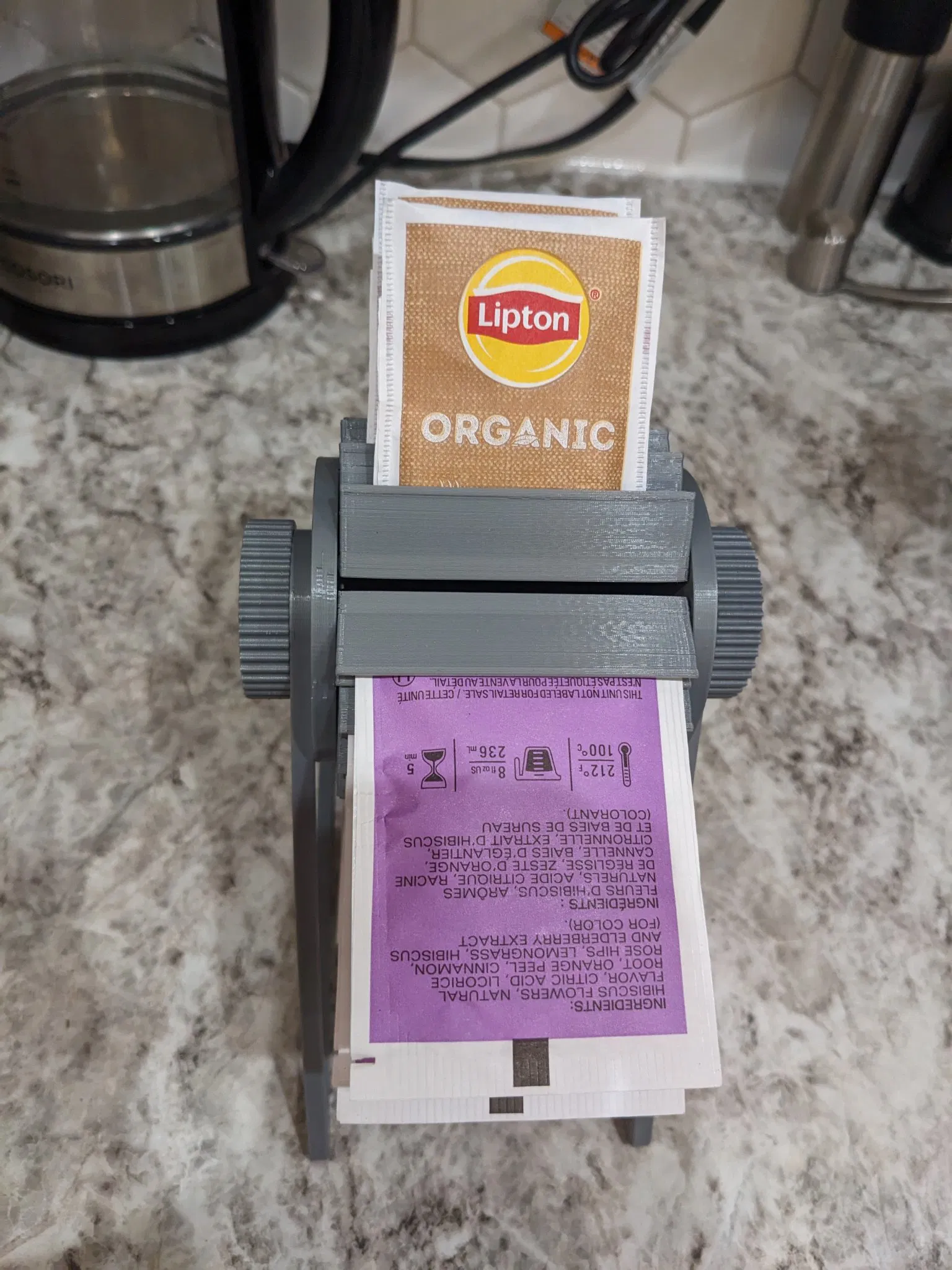

• Cơ chế lắp ghép áp lực gốc đã được thay thế bằng một kẹp áp lực tinh gọn hơn, nhẹ nhàng nhưng chắc chắn ôm lấy túi của bạn thay vì xé chúng ra. Thêm vào đó, điều này có nghĩa là bạn có thể sử dụng một kích thước chung duy nhất; không còn phải phân chia bởi chiều rộng của túi nữa.

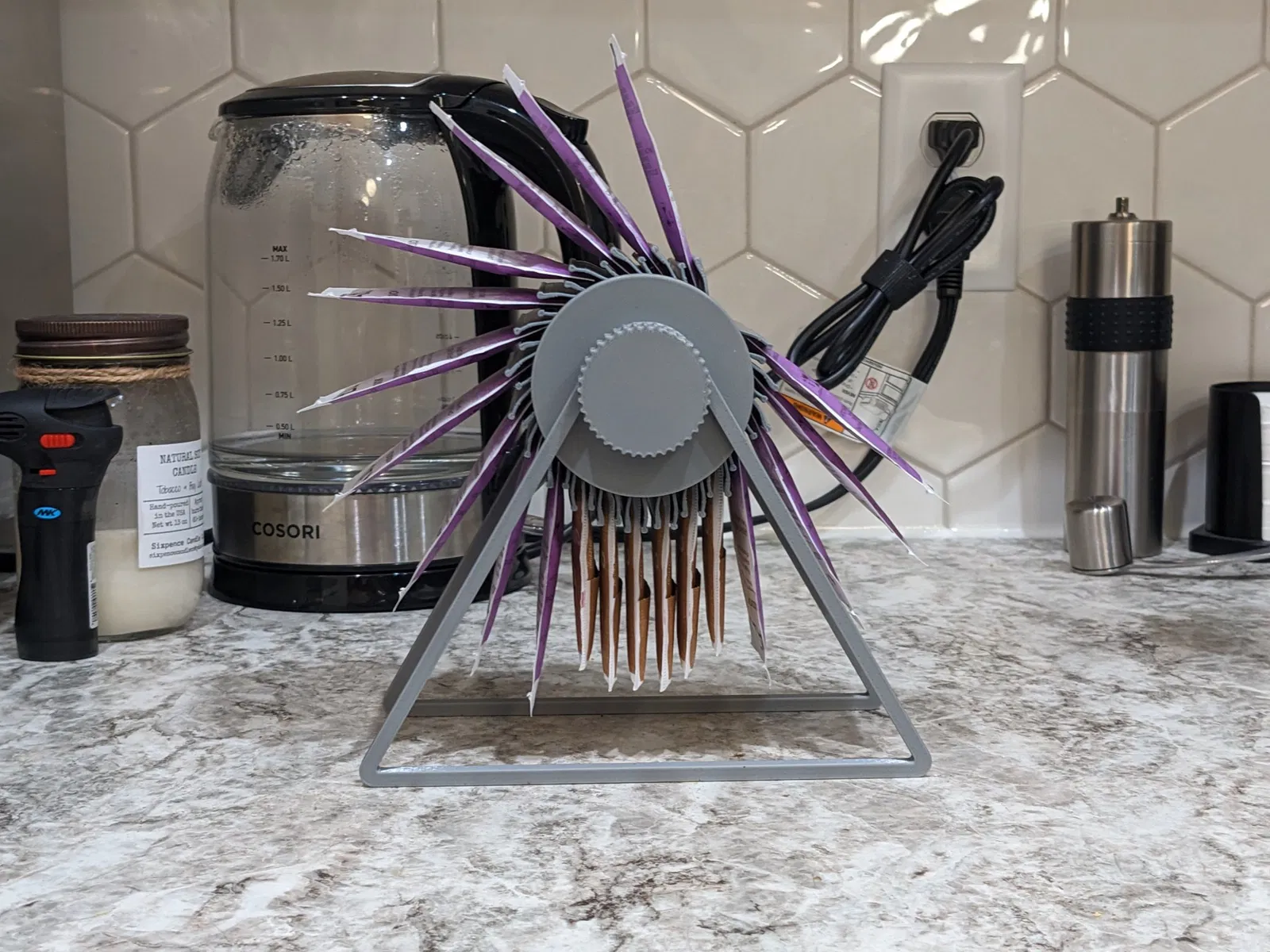

• Chân đế đã lỗi thời. Chúng đã được thay thế bằng những chiếc nón, được mô phỏng theo chiếc mũ ngu mà tôi phải đội sau khi gắn chân đế vào mẫu đầu tiên. Chúng cũng dễ dàng in với chất lượng cao hơn và không cần hỗ trợ.
• Bạn đã bao giờ thấy hình ảnh của một chiếc Rolodex thực sự chưa? Nó không hướng lên. Mẫu cũ thì có, vì vậy tôi đã sửa lại điều đó. Bây giờ, một cơ chế có răng giữ cho các khớp không quay tự do trong khi vẫn cho phép bạn xoay chúng, mặc dù chỉ theo một hướng duy nhất.

Tương thích

Mẫu này tương thích với bất kỳ túi trà nào có chiều rộng nhỏ hơn 70mm và chiều cao nhỏ hơn 90mm.

Lời khuyên in ấn

Hãy chắc chắn rằng bạn in mọi thứ với các tính năng hướng lên. Điều đó có nghĩa là trục, lỗ ren và các lỗ xoay (vâng, tôi đã chắc chắn đưa cụm từ đó vào) nên hướng lên.

Lắp ráp

Việc lắp ráp cái này không khó, nhưng có một số bước:

1. Trượt bánh răng đầu tiên và chân đế lên trục. Đảm bảo rằng bánh răng vừa khít một cách bán lỏng vào các răng trên chân đế.
2. Trượt các điểm xoay lên trục, đảm bảo rằng các lỗ xoay của chúng (lại là nó) đối diện nhau. Mọi thứ đều đối xứng theo chiều quay, vì vậy đừng lo lắng về việc các lỗ không khớp nhau.
3. Trượt bánh răng khác và chân đế vào cùng một hướng như trước, sau đó vặn chặt núm khác.
4. Đẩy hai điểm xoay về hai đầu đối diện của trục, để bánh răng và chân đế nằm phẳng giữa các điểm xoay và núm.
5. Áp dụng áp lực đều, liên tục để giữ cho các điểm xoay cách xa nhau, chèn các khe vào mỗi bộ lỗ khớp nhau. Bạn có thể gặp một chút khó khăn trong việc giữ mọi thứ không rơi ra lúc đầu, nhưng hãy bắt đầu với 4 khe (một ở mỗi hướng chính) và bạn sẽ ổn. Đừng ngần ngại mà kết nối chúng lại với nhau, mọi thứ có thể hơi chặt nhưng các hình nón thì chắc chắn và sẽ không bị gãy dưới áp lực như thế này.
6. Uống trà!

Danh sách các bộ phận

• (1x) Núm với trục
• (1x) Núm
• (2x) Bánh răng
• (2x) Chân đế
• (2x) Điểm xoay
• (20x) Khe

Nhật ký thay đổi

• 3/11/2023 - Đã thêm mô hình khe 85mm và trục, tải lên tệp Fusion 360.
