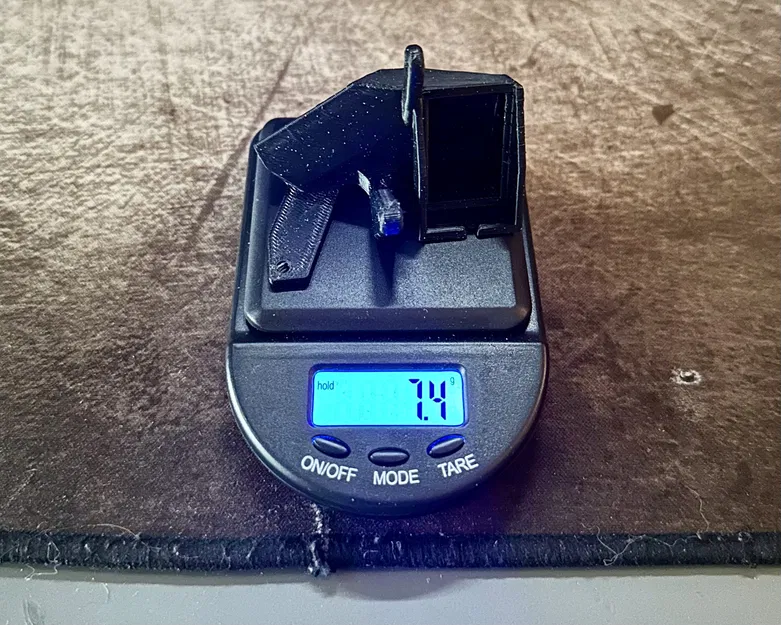

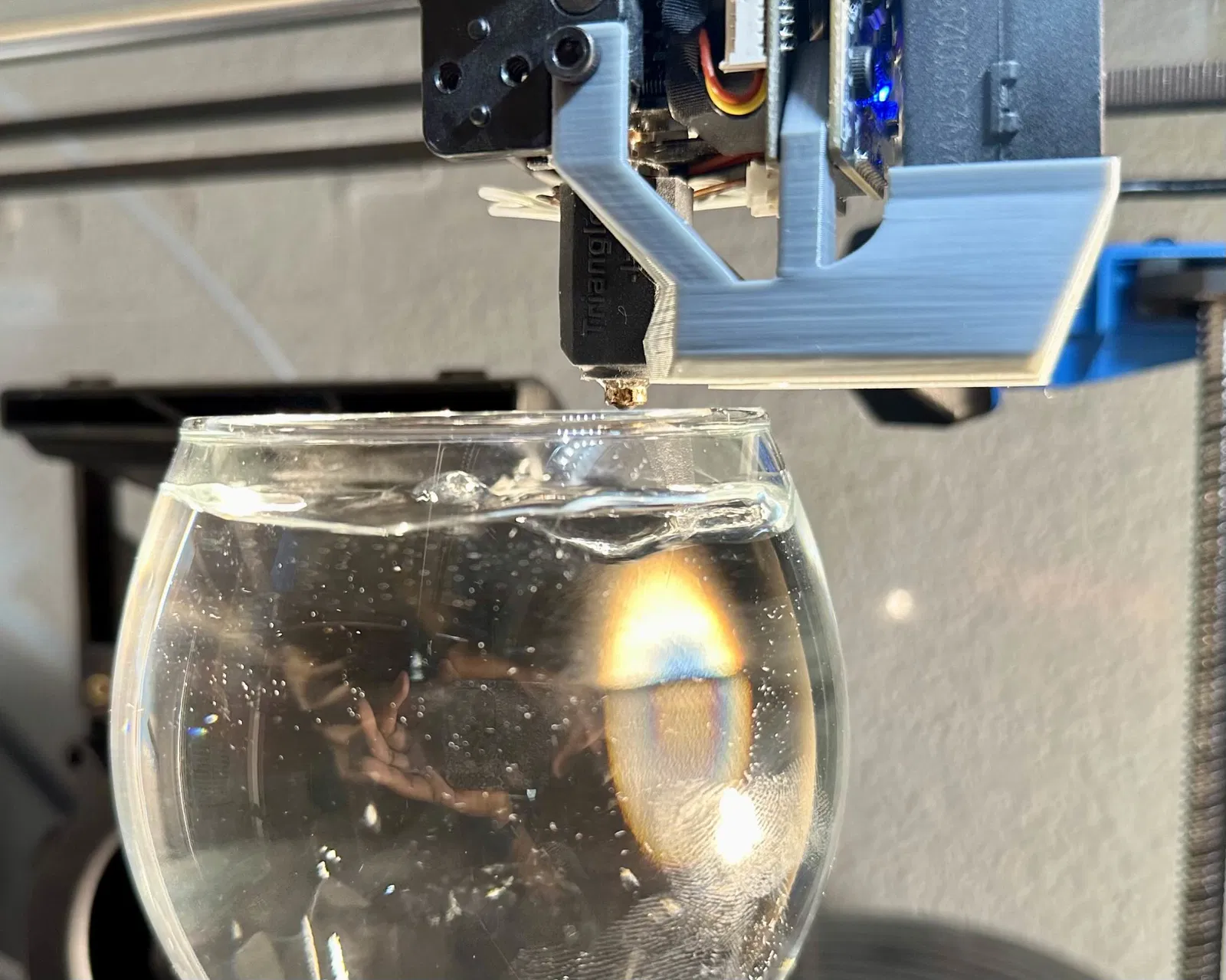

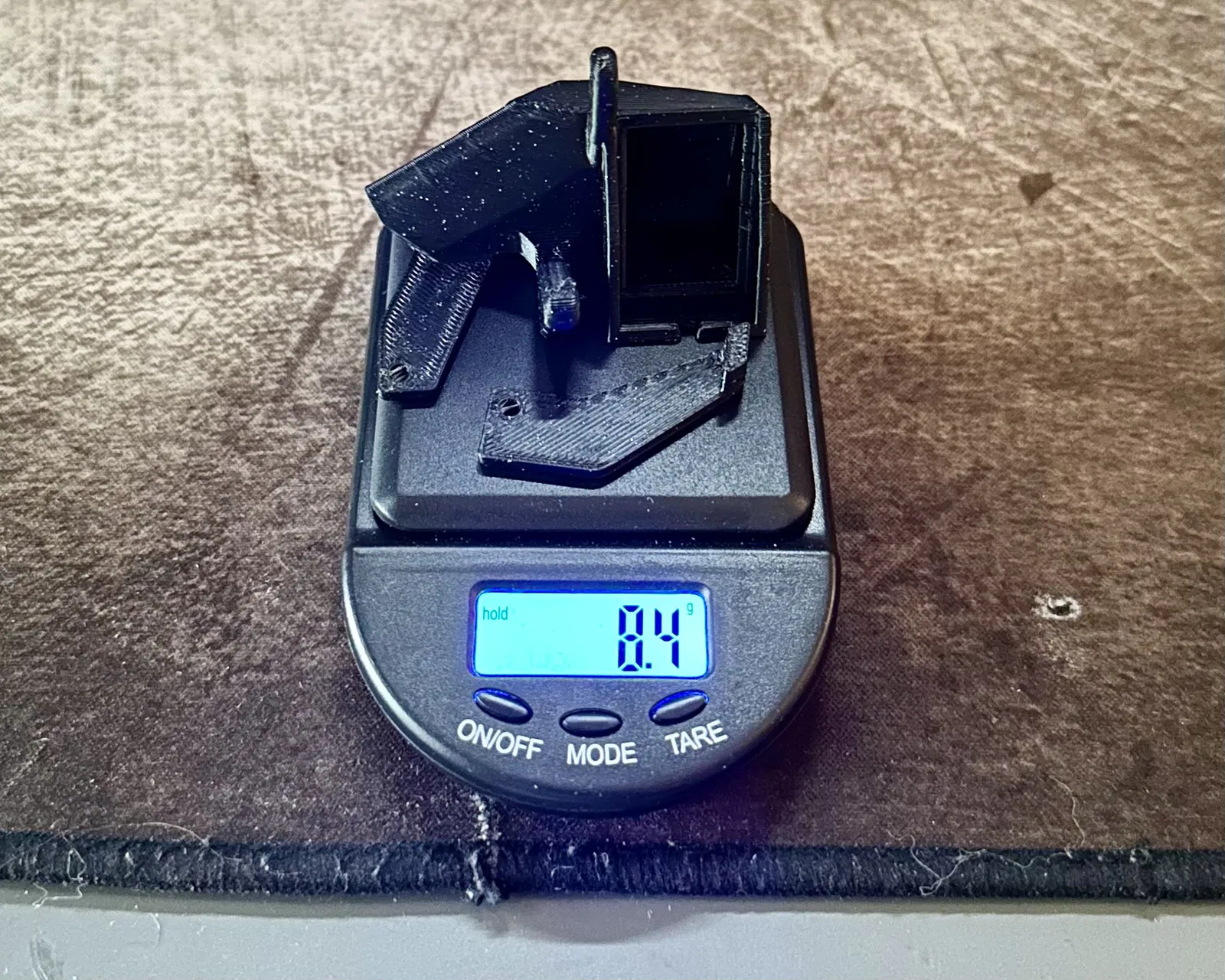

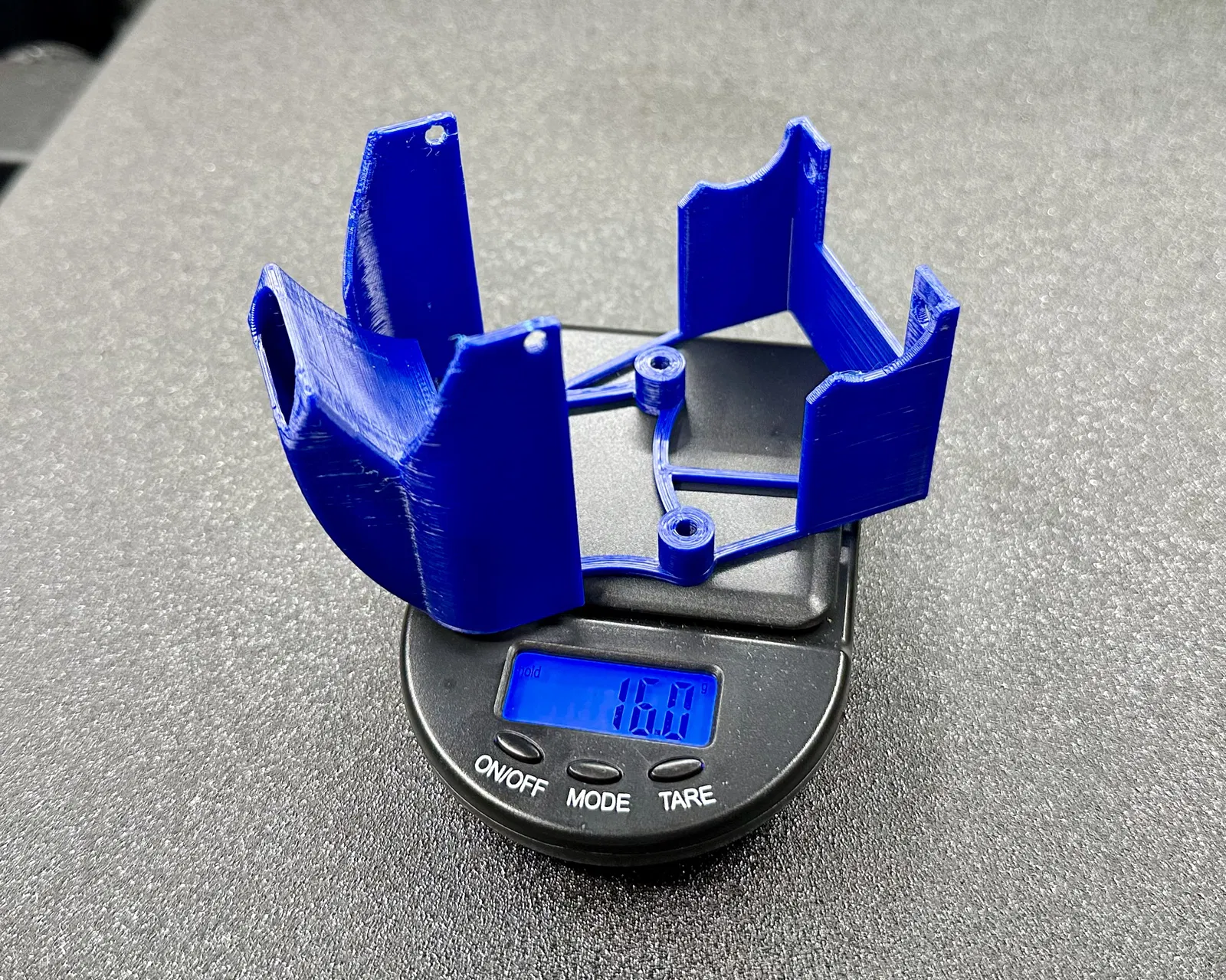

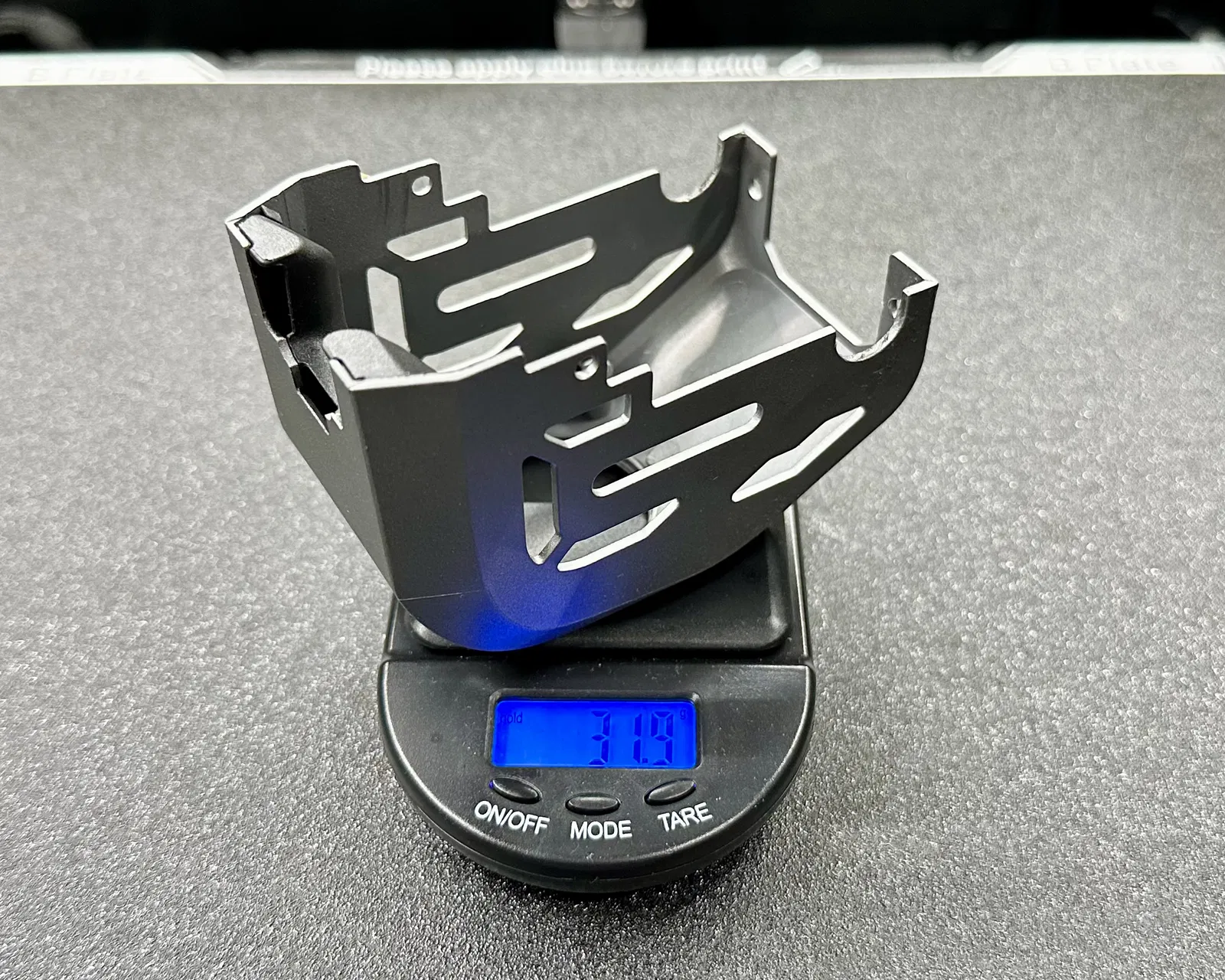

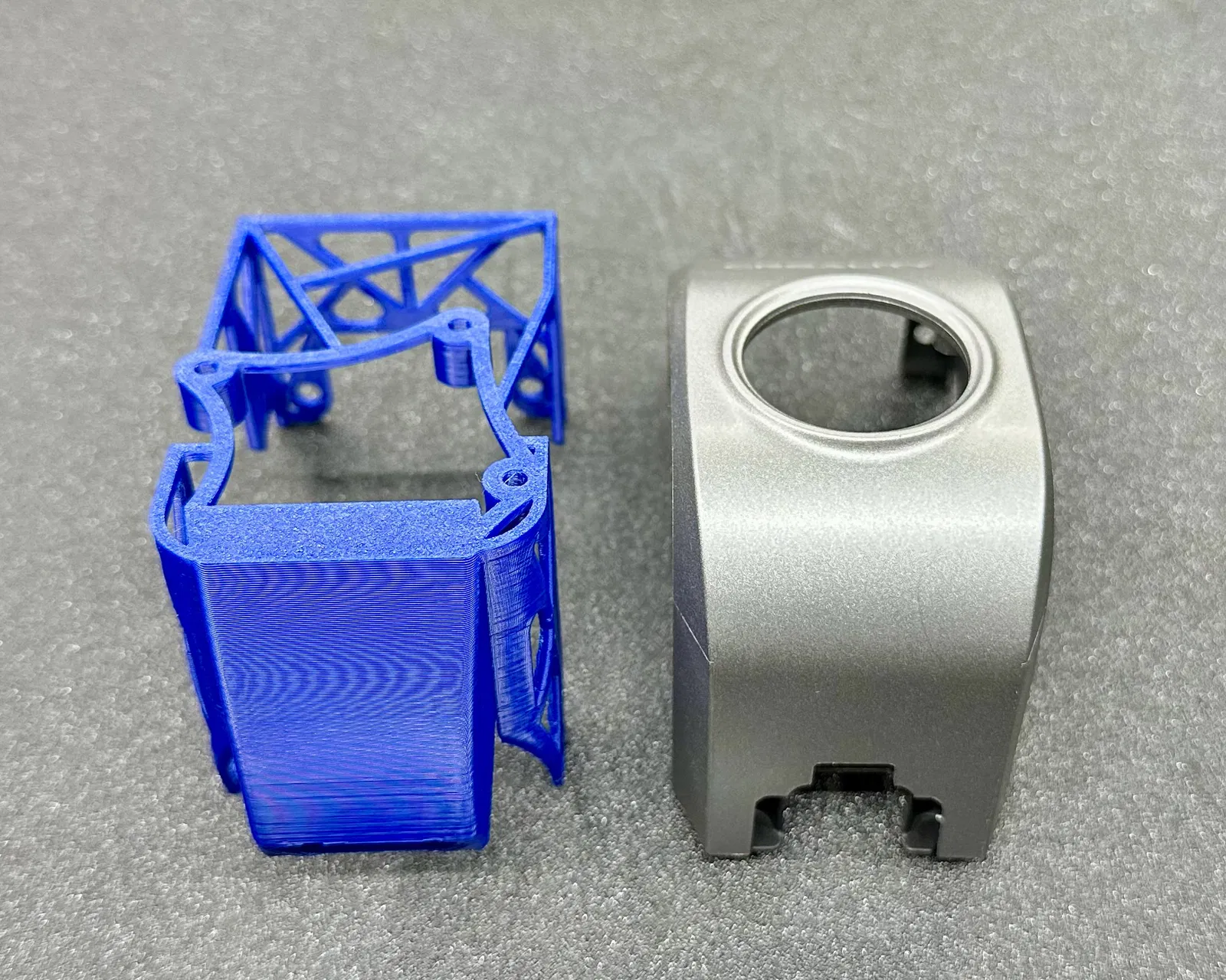

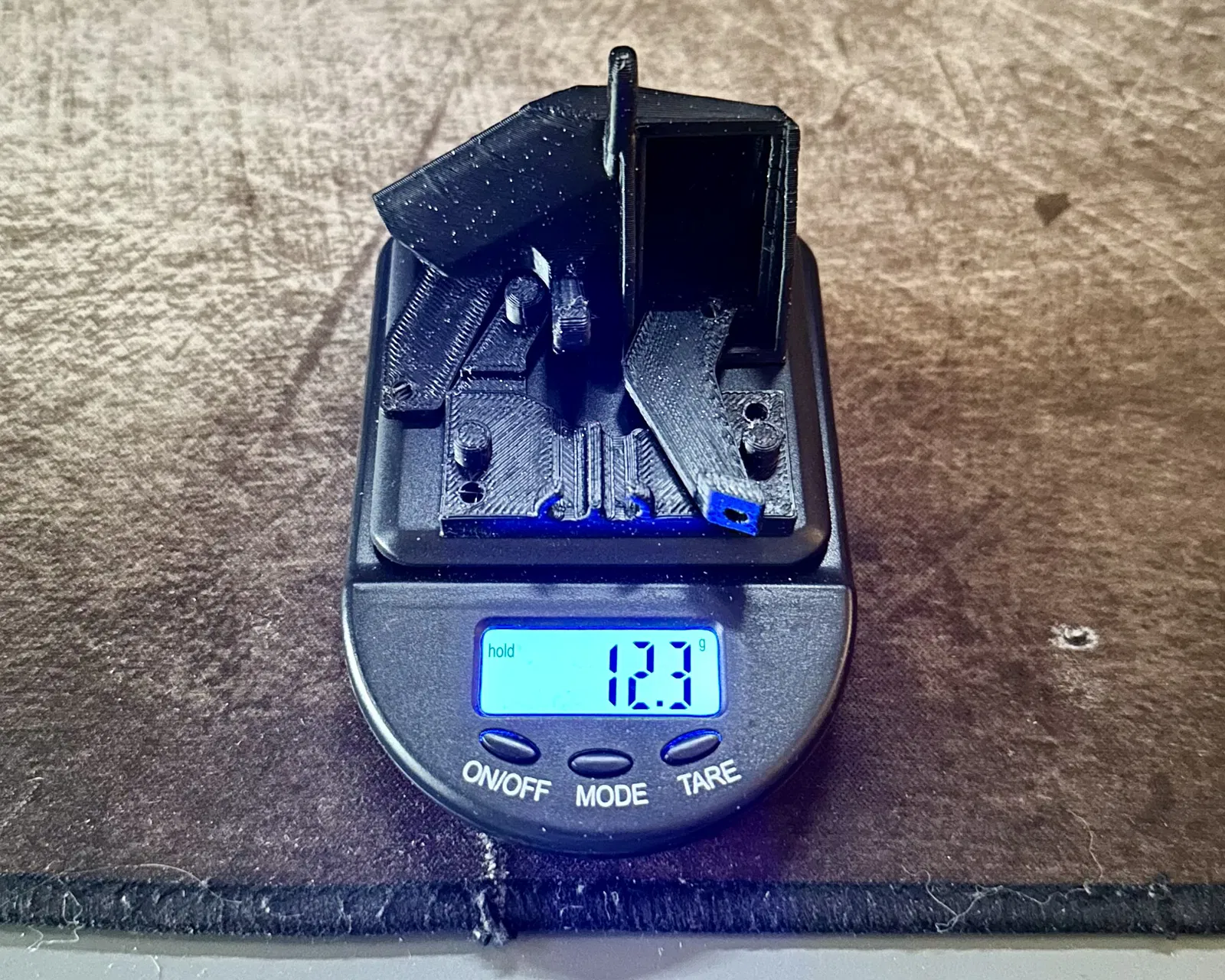

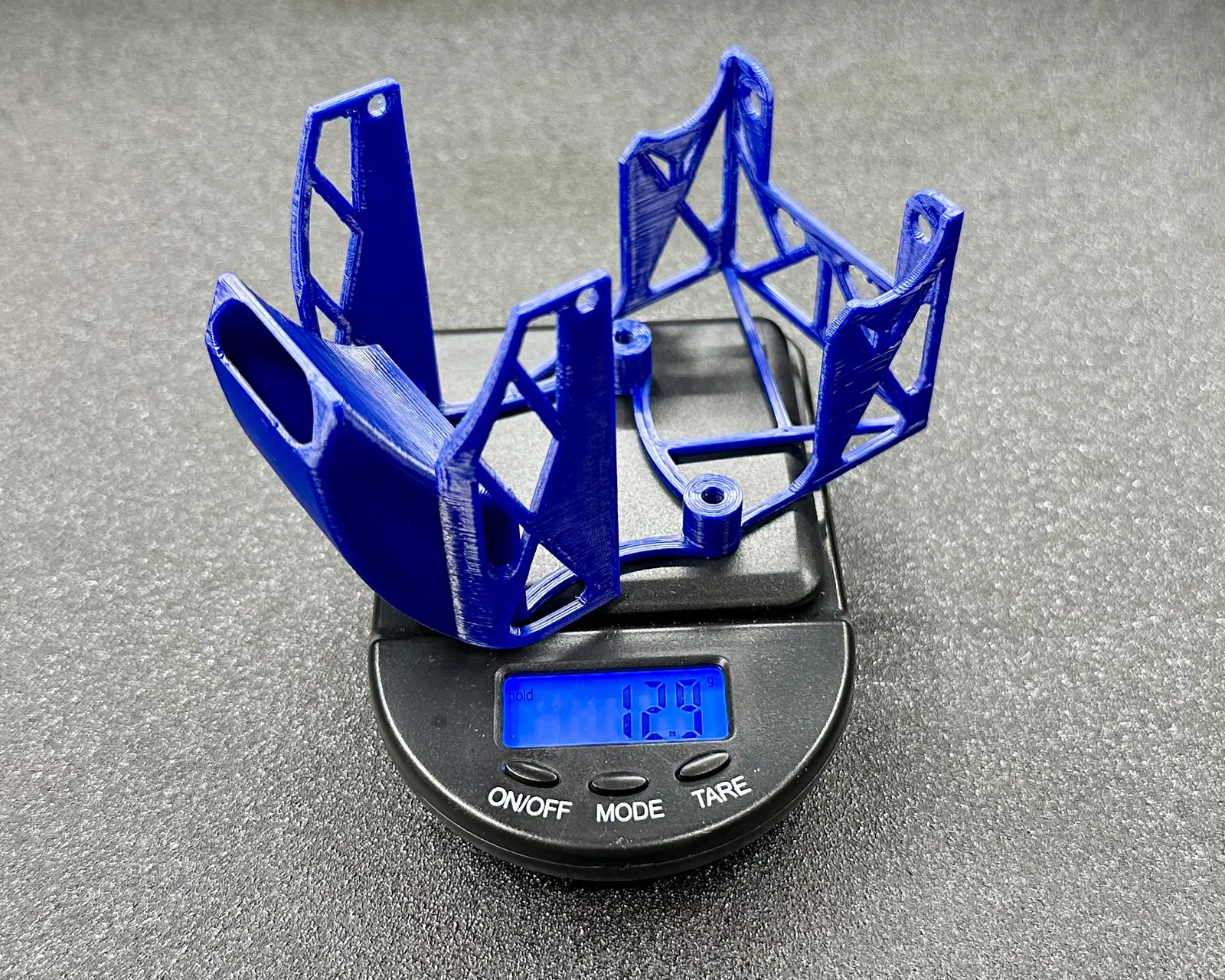

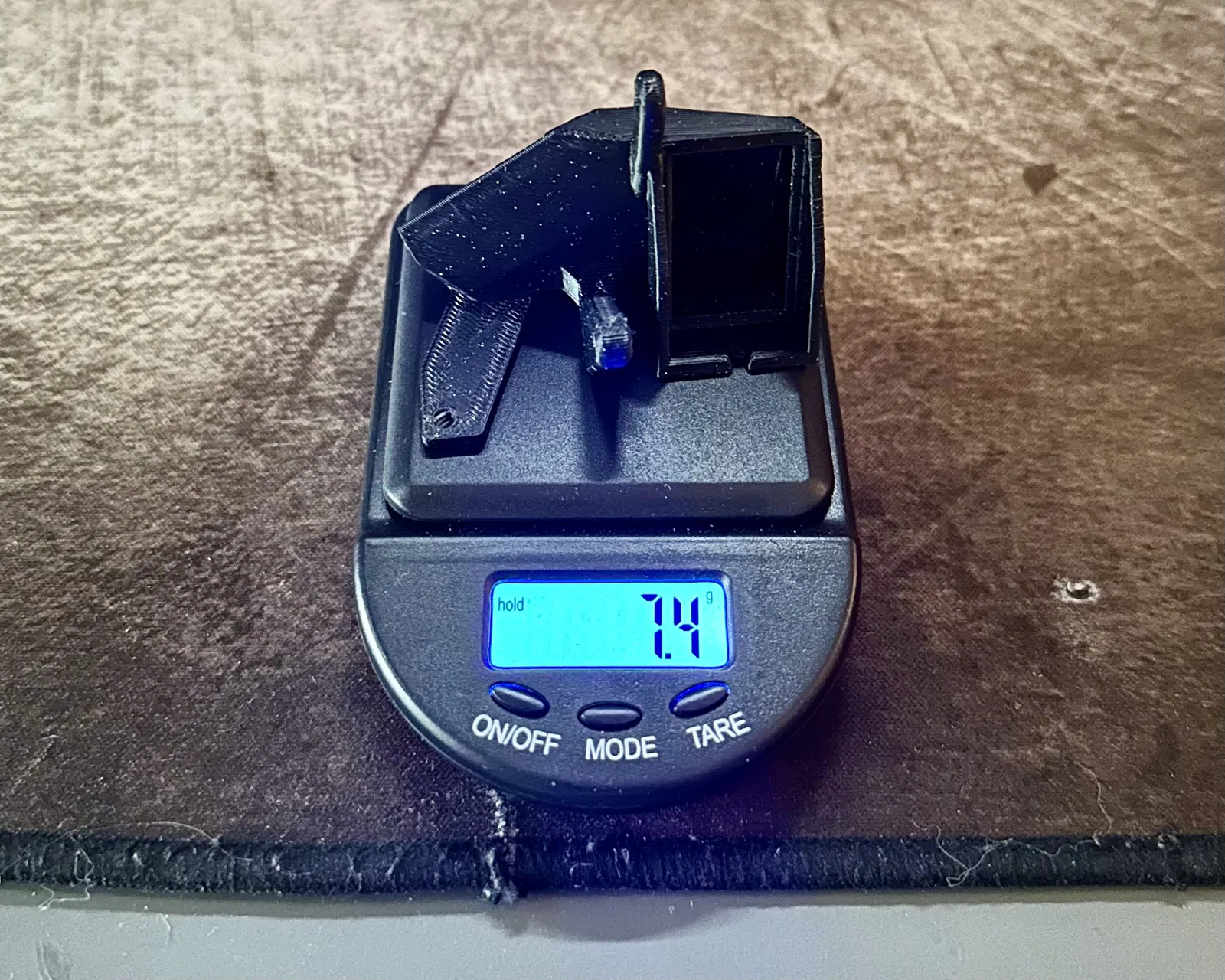

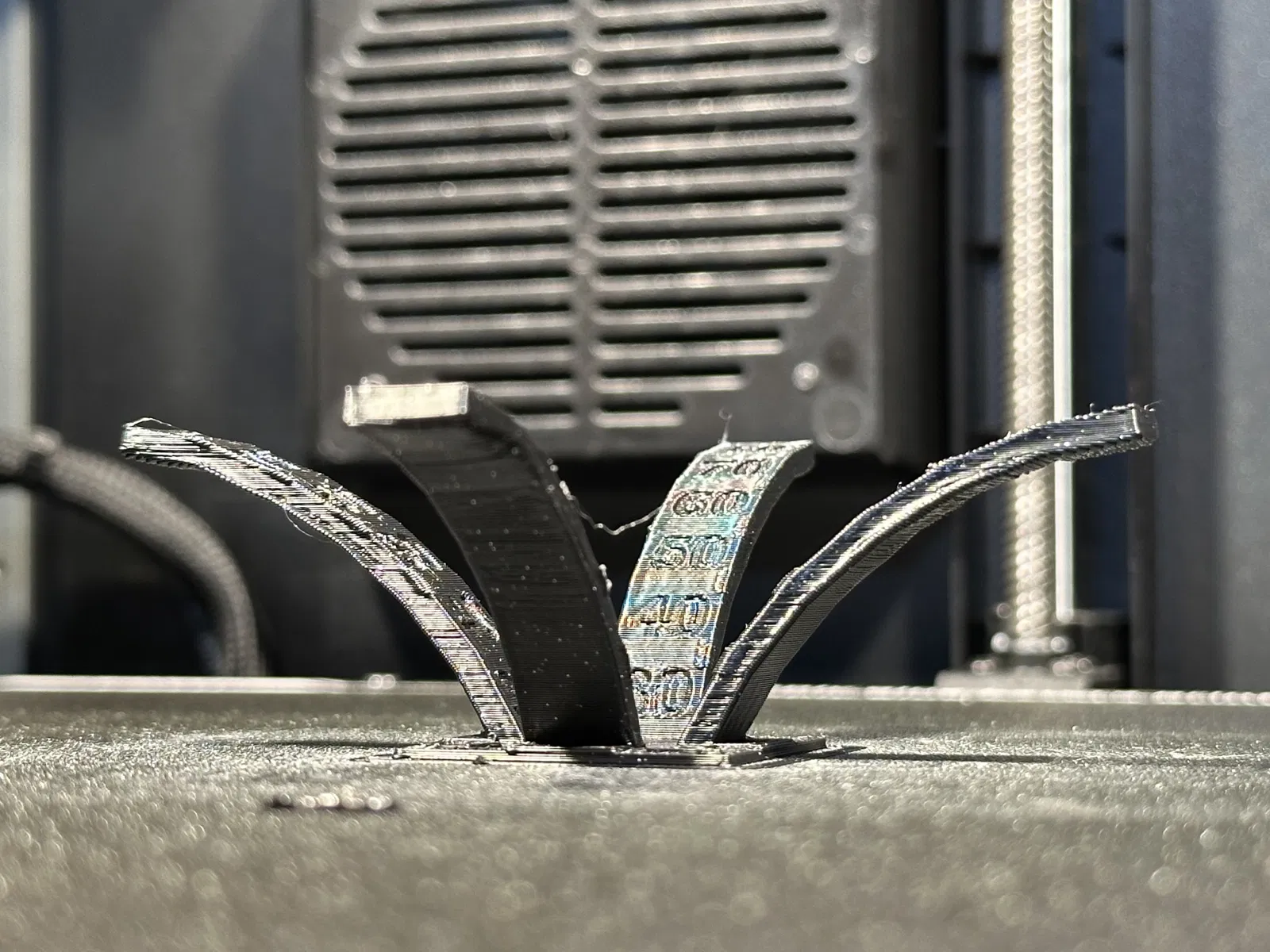

Mình thực sự hy vọng mọi người sẽ thích mô hình này giống như cách mình tâm huyết tạo ra nó. Việc tiếp cận theo hướng mới để làm mát cho K1 và K1 Max thật sự rất thú vị. Mình muốn thiết kế một thứ gì đó khác biệt hoàn toàn nhưng phải đạt hiệu suất cực cao. Đây không chỉ là shroud nhẹ nhất có thể tải về mà còn gần như không làm giảm luồng gió từ quạt làm mát vật in!

!!!CẬP NHẬT QUAN TRỌNG!!! 12/12/24:

-Đã thêm Skeletor MK6

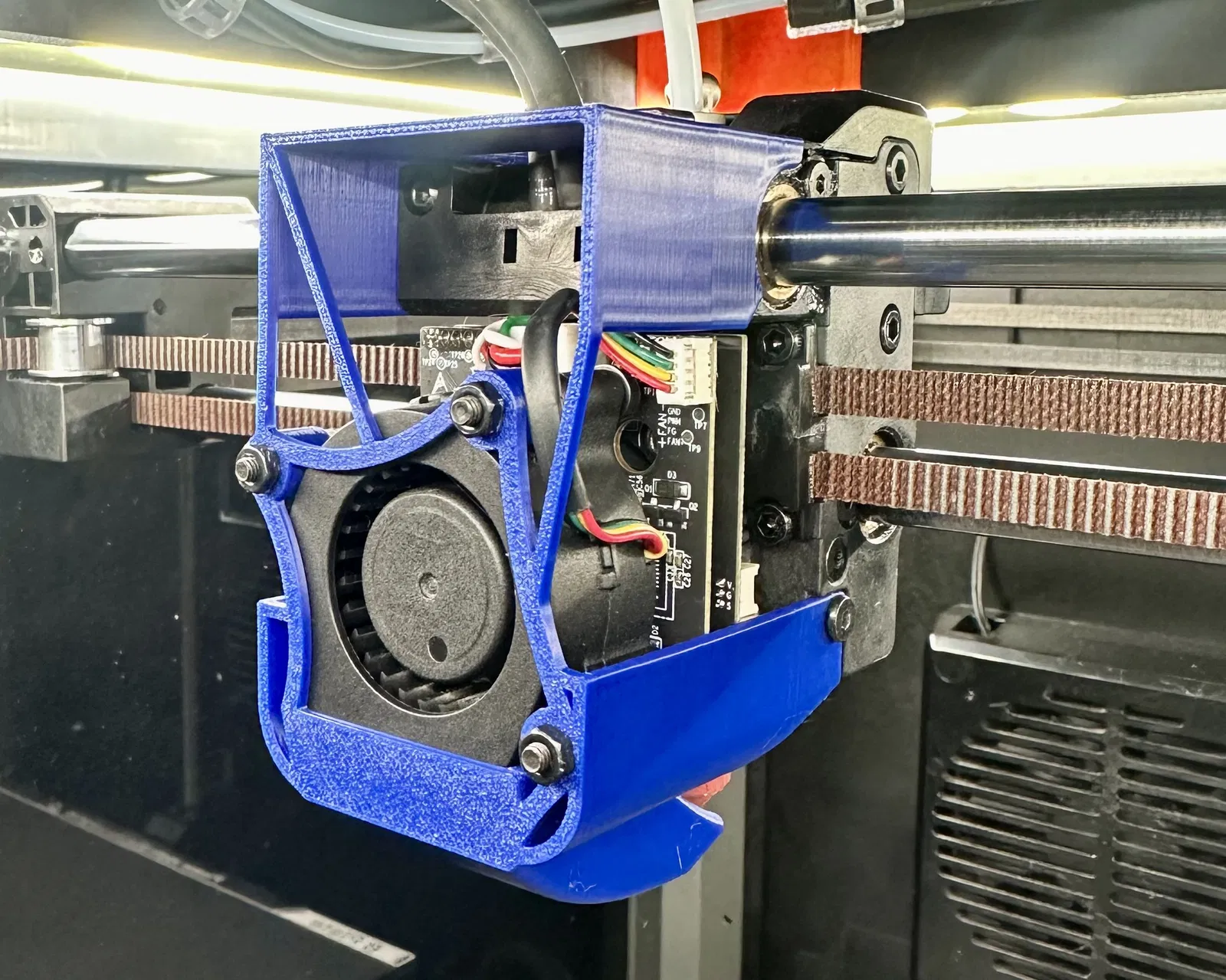

-Đã thêm Skeletor MK6 với ngàm gắn Cartographer ở phía trước. Tùy chọn này được tạo riêng cho Cartographer3D's low profile cartographer. Để biết thêm thông tin về cách thiết lập, vui lòng xem hướng dẫn của họ trên GitHub.

-Nếu cần hỗ trợ thêm, hãy tham gia Patreon hoặc liên hệ trực tiếp với mình.

-Nếu bạn cần ốc Ultra Low Flathead Bolts M3x4, có thể mua bằng cách nhấn vào liên kết này.

~~~~~~~~Skeletor MK6~~~~~~~~

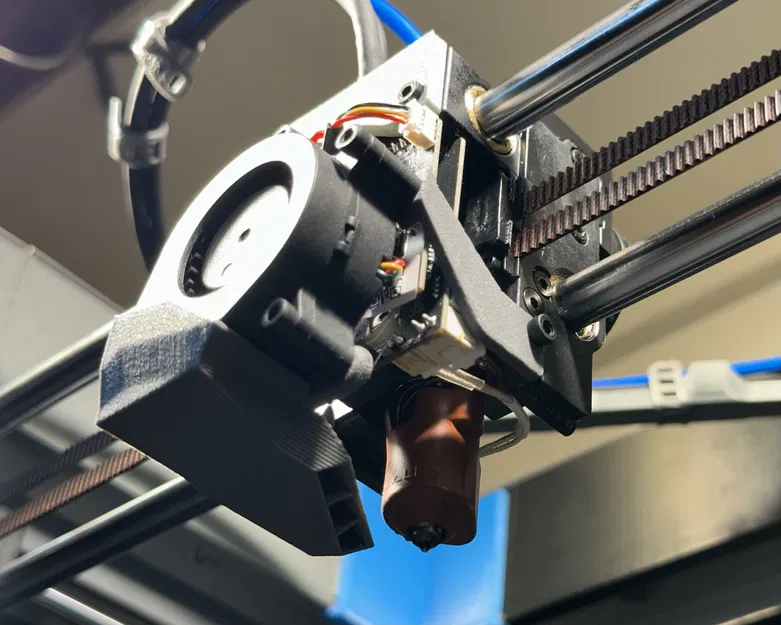

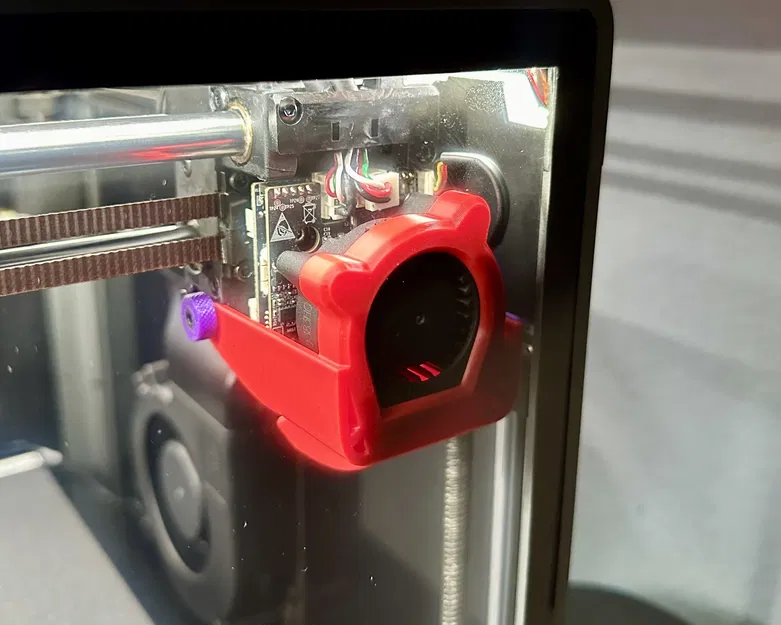

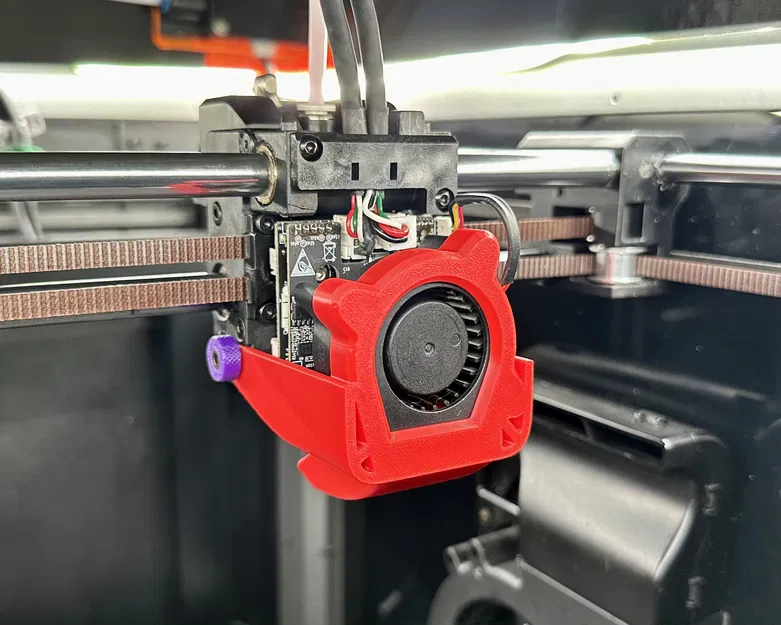

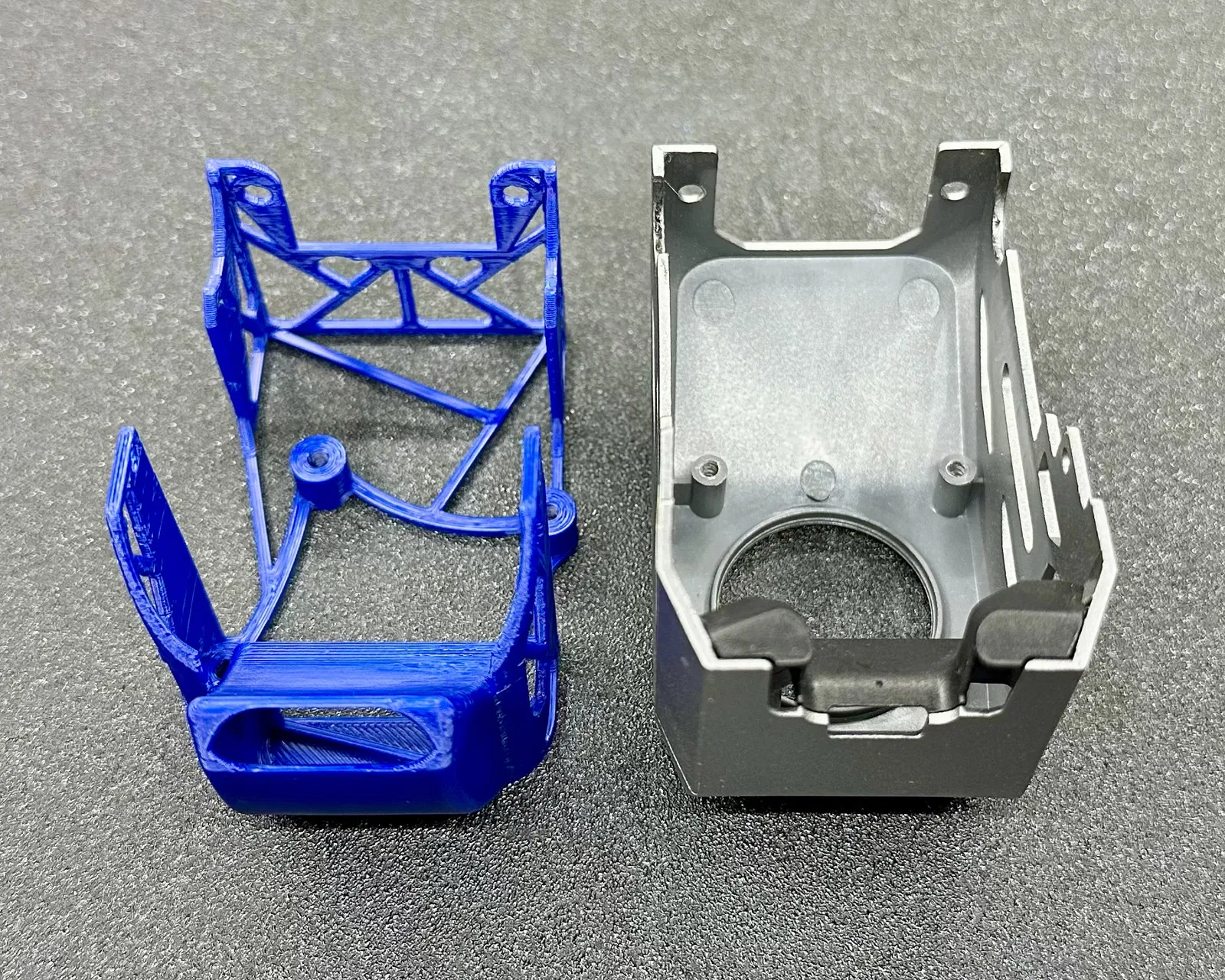

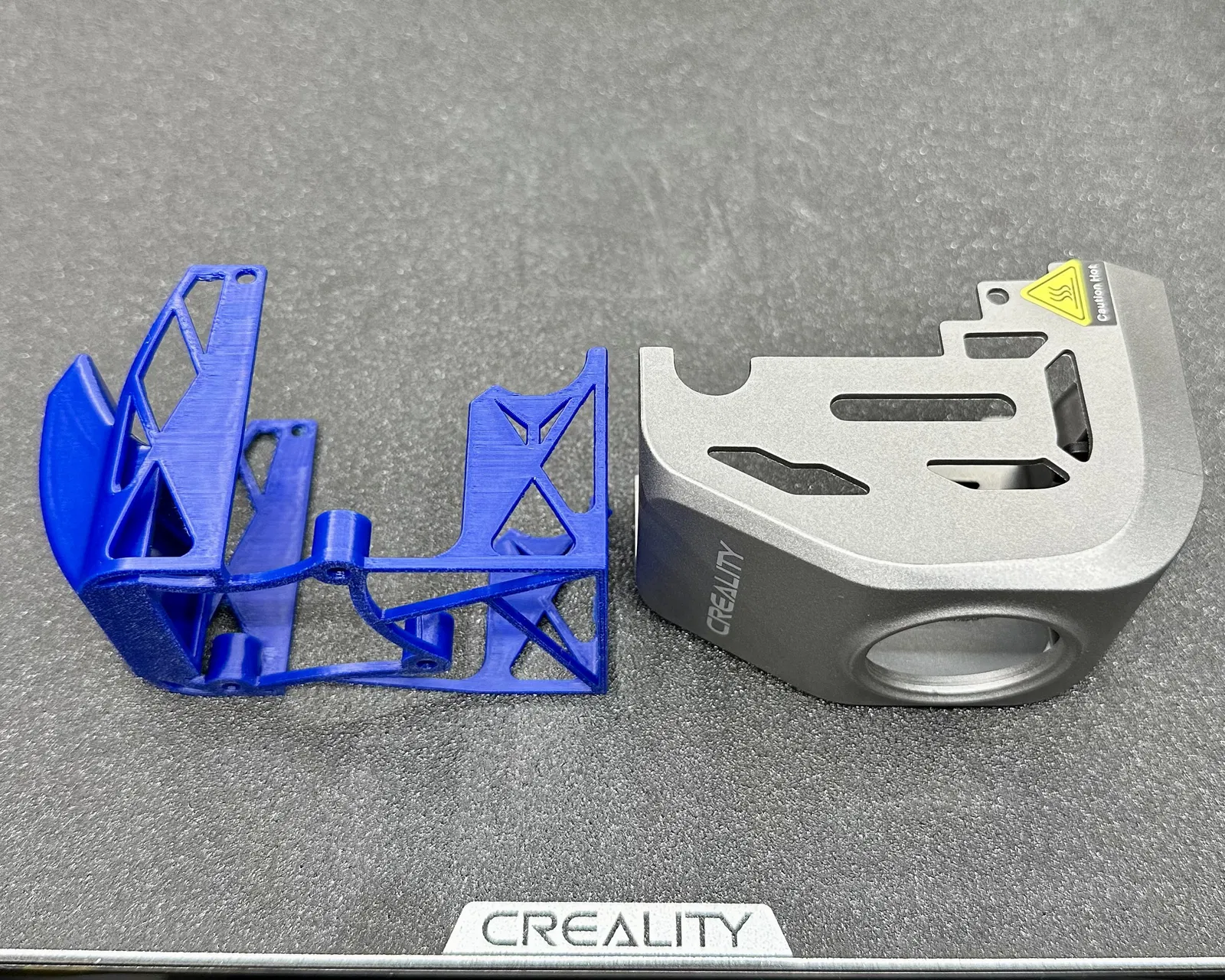

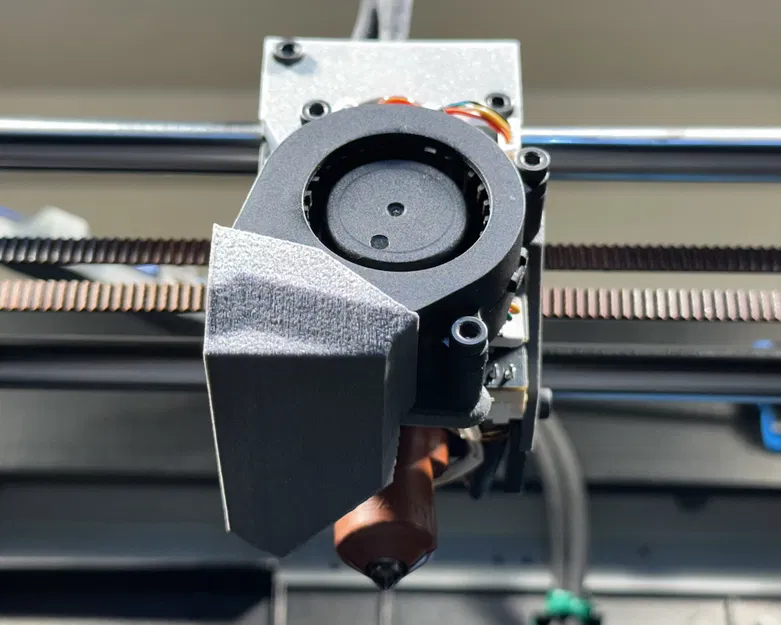

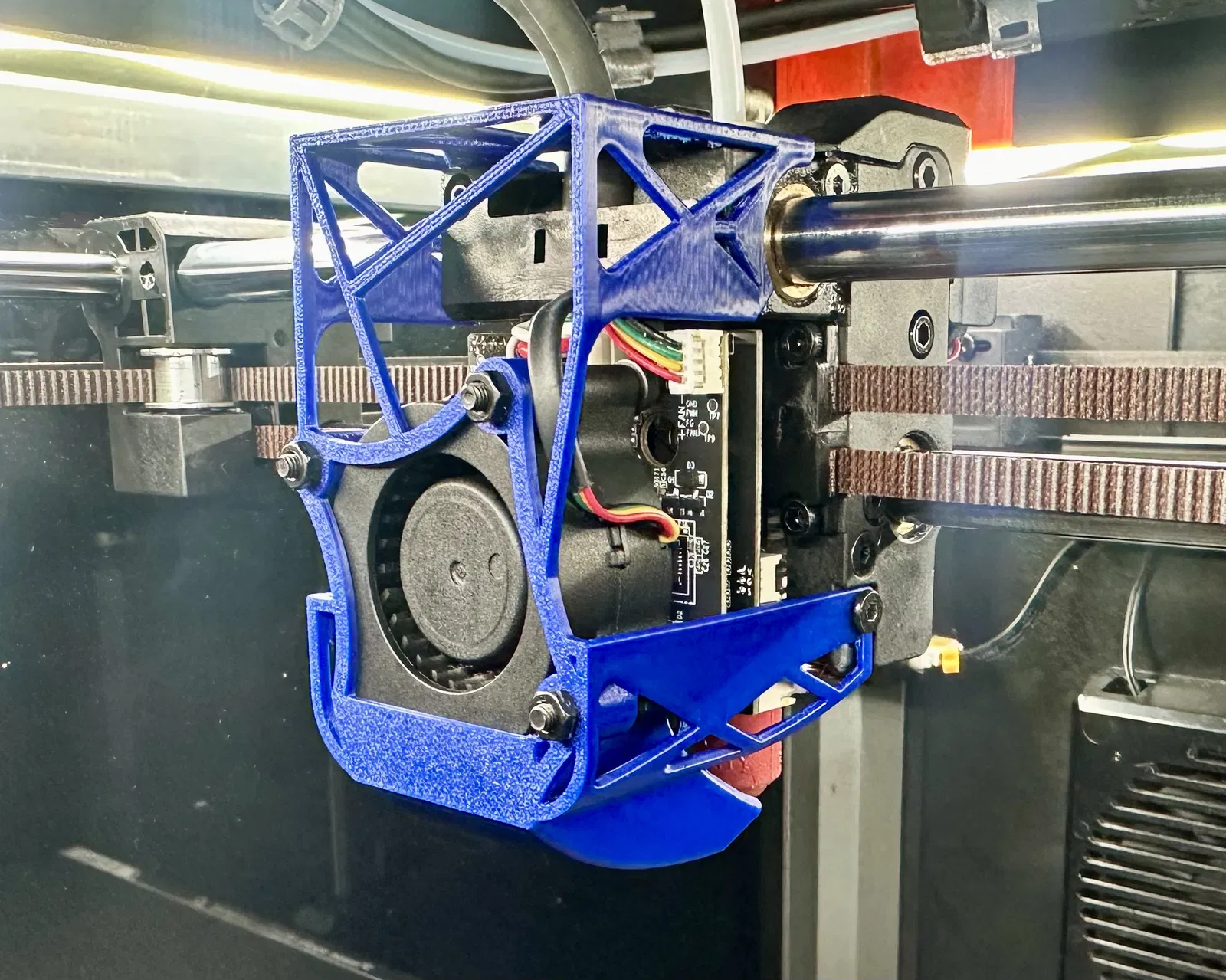

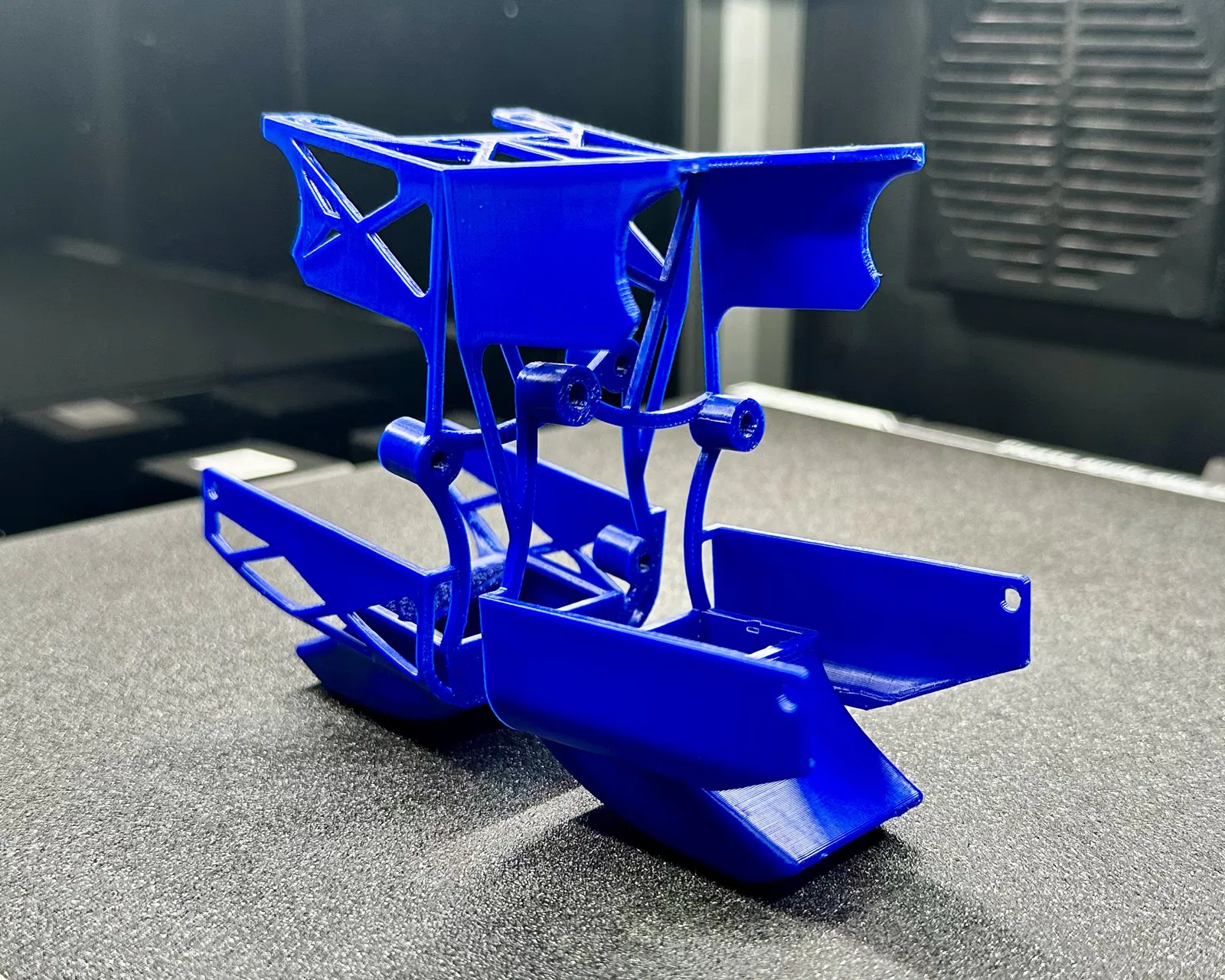

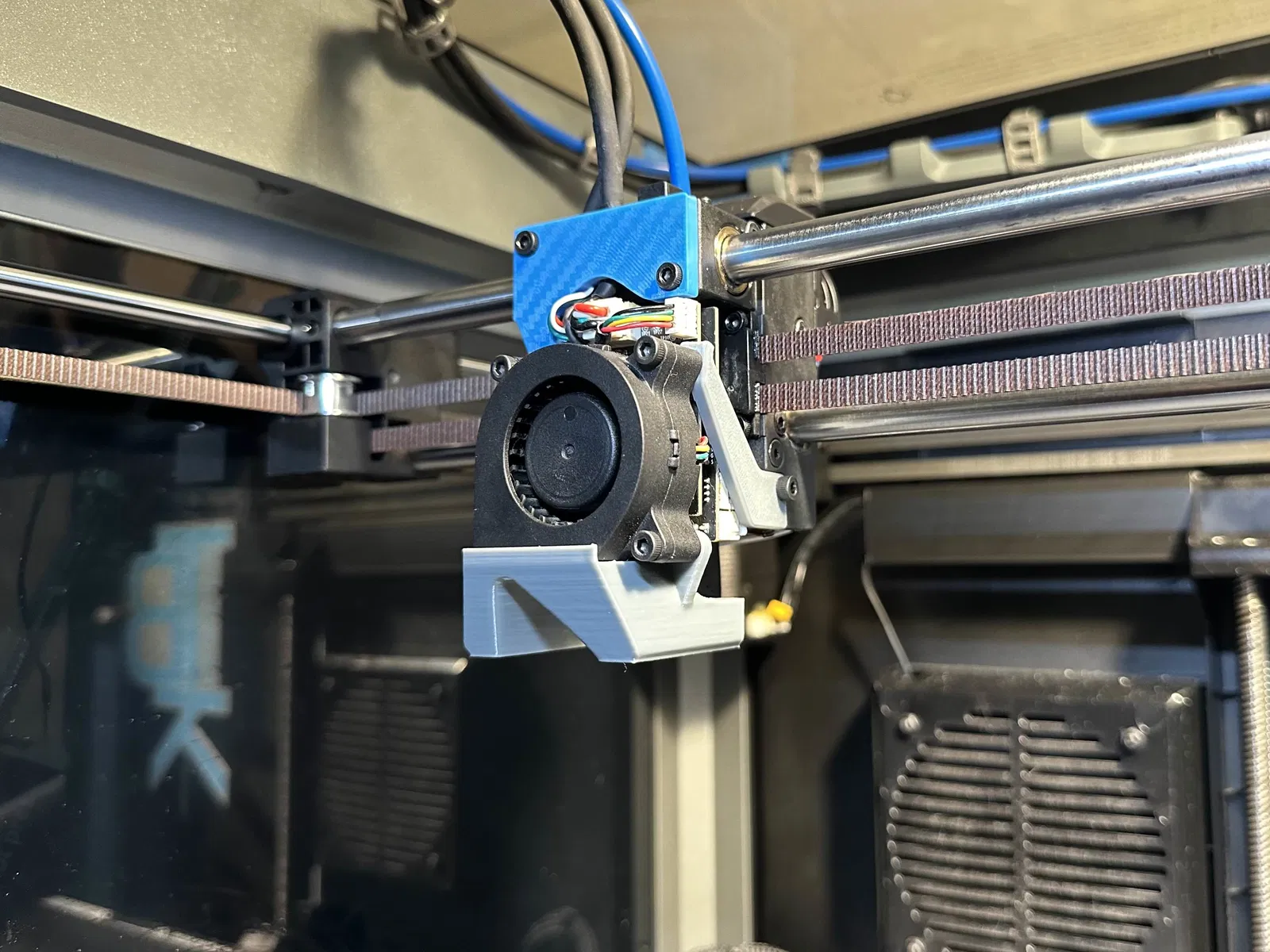

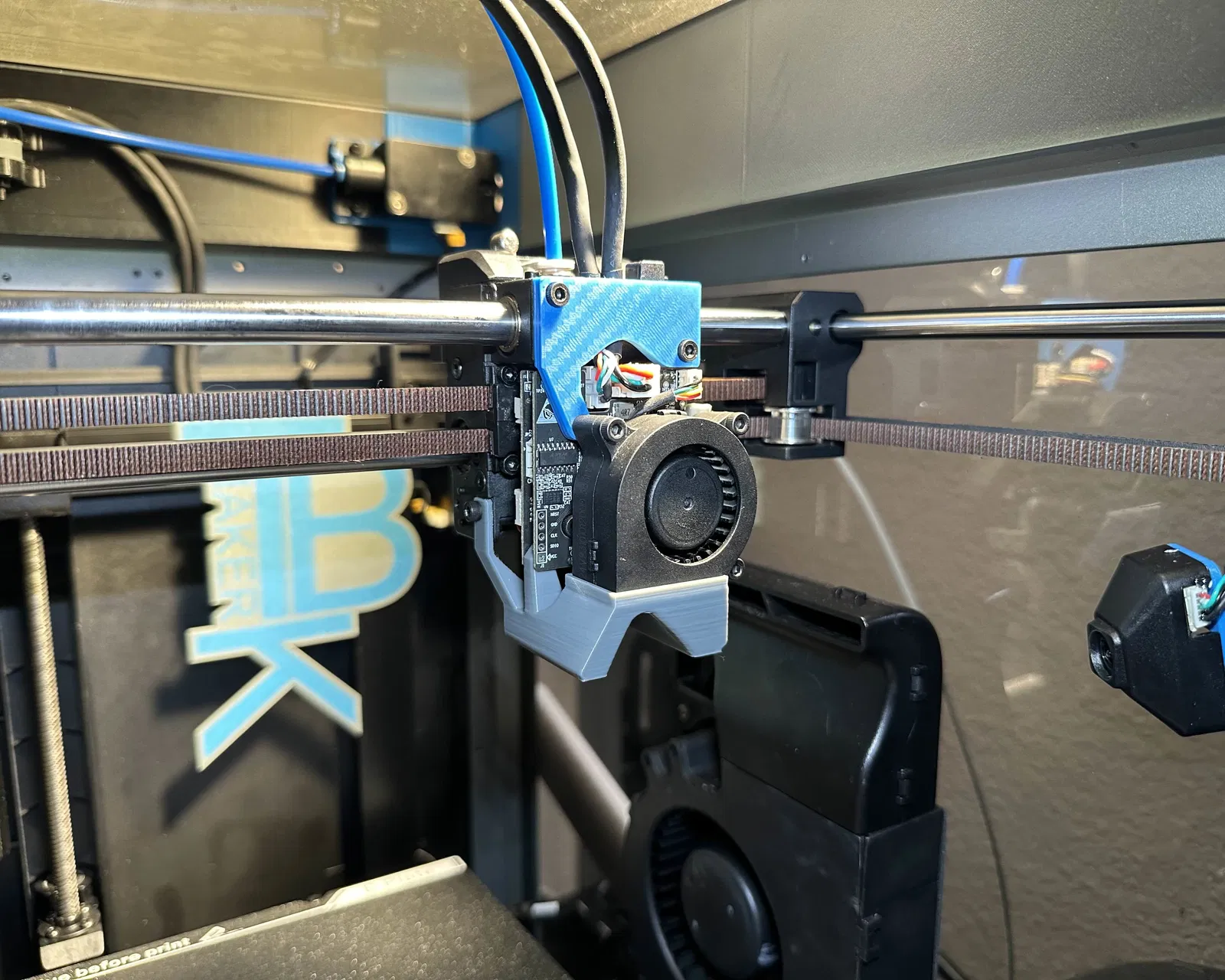

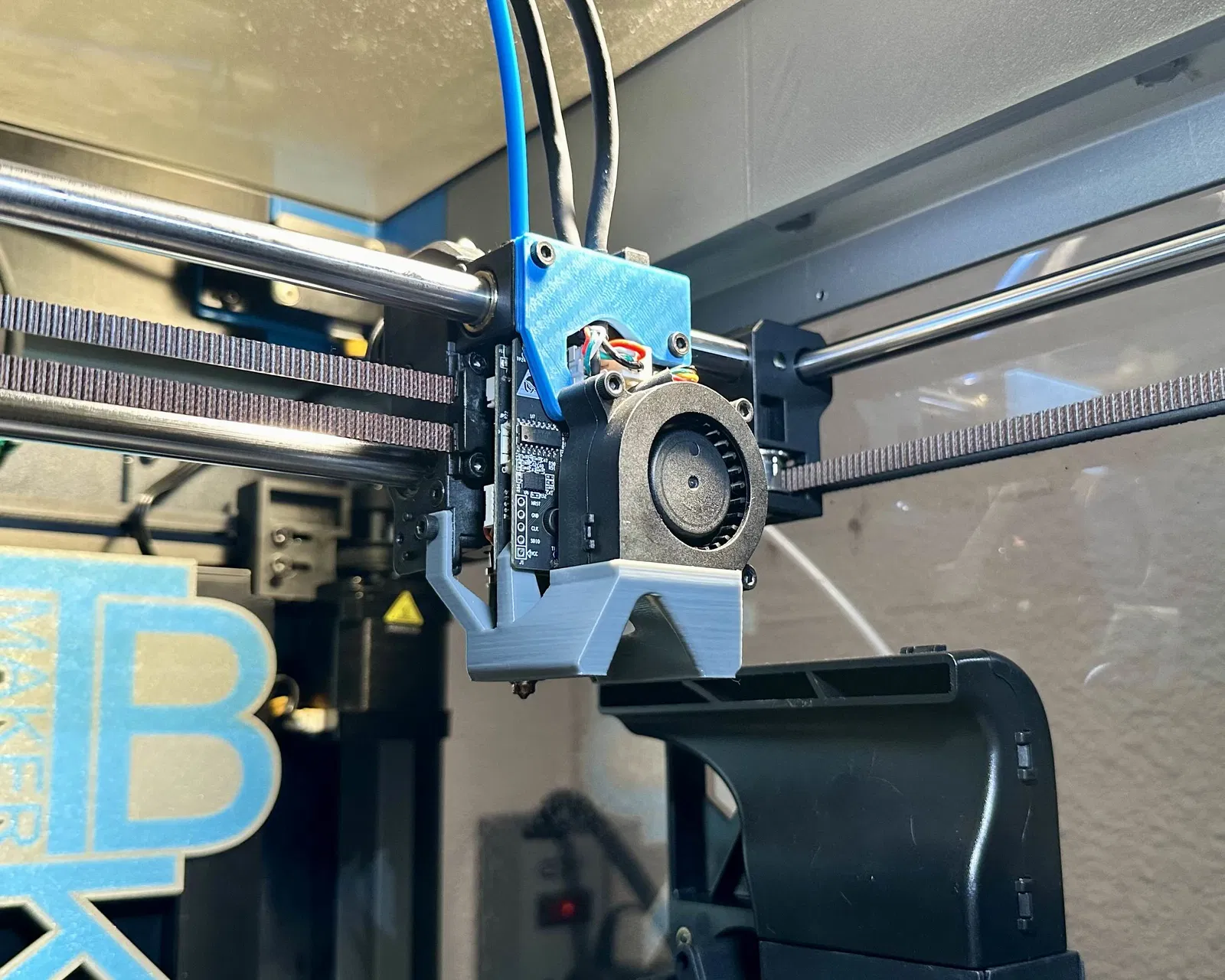

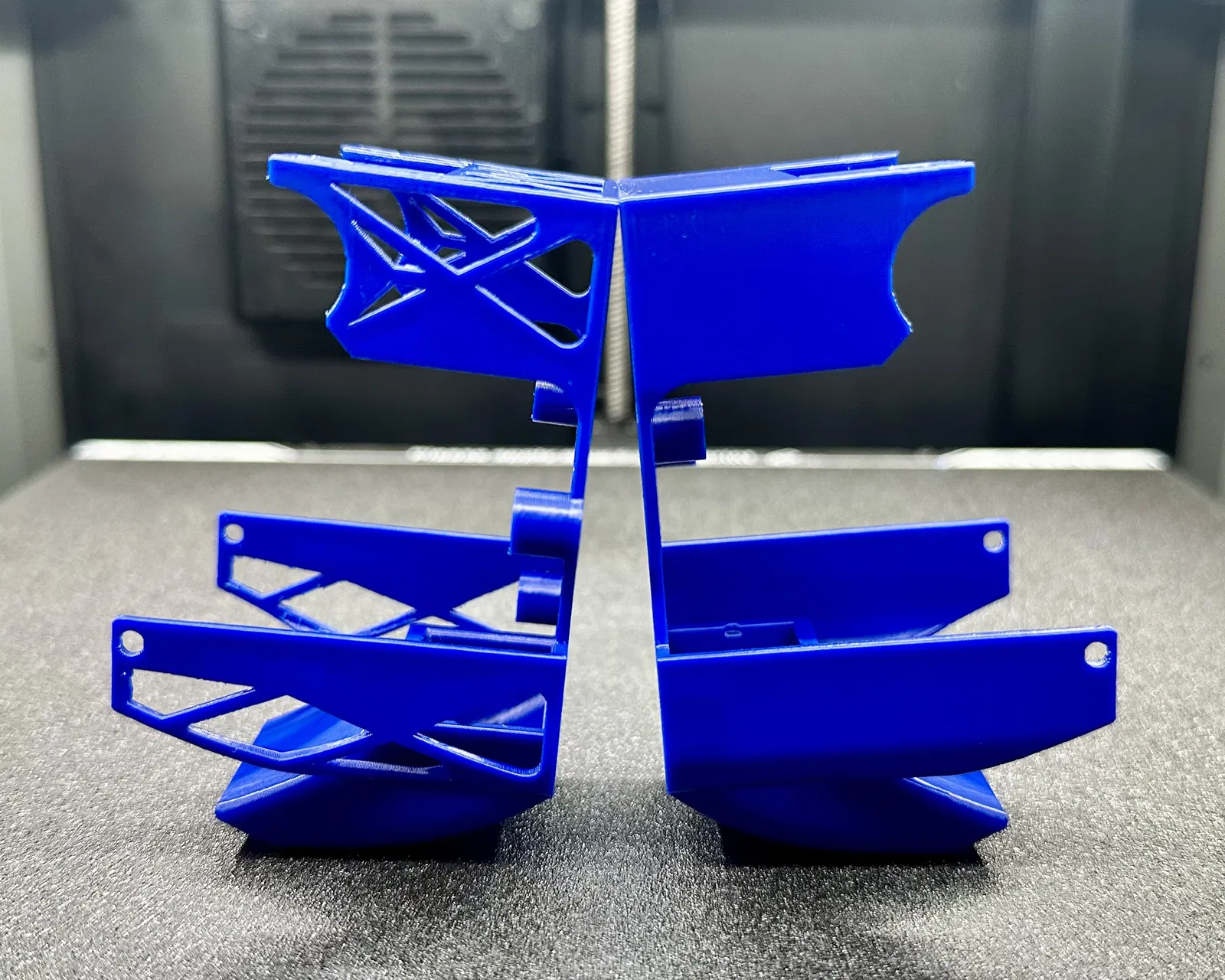

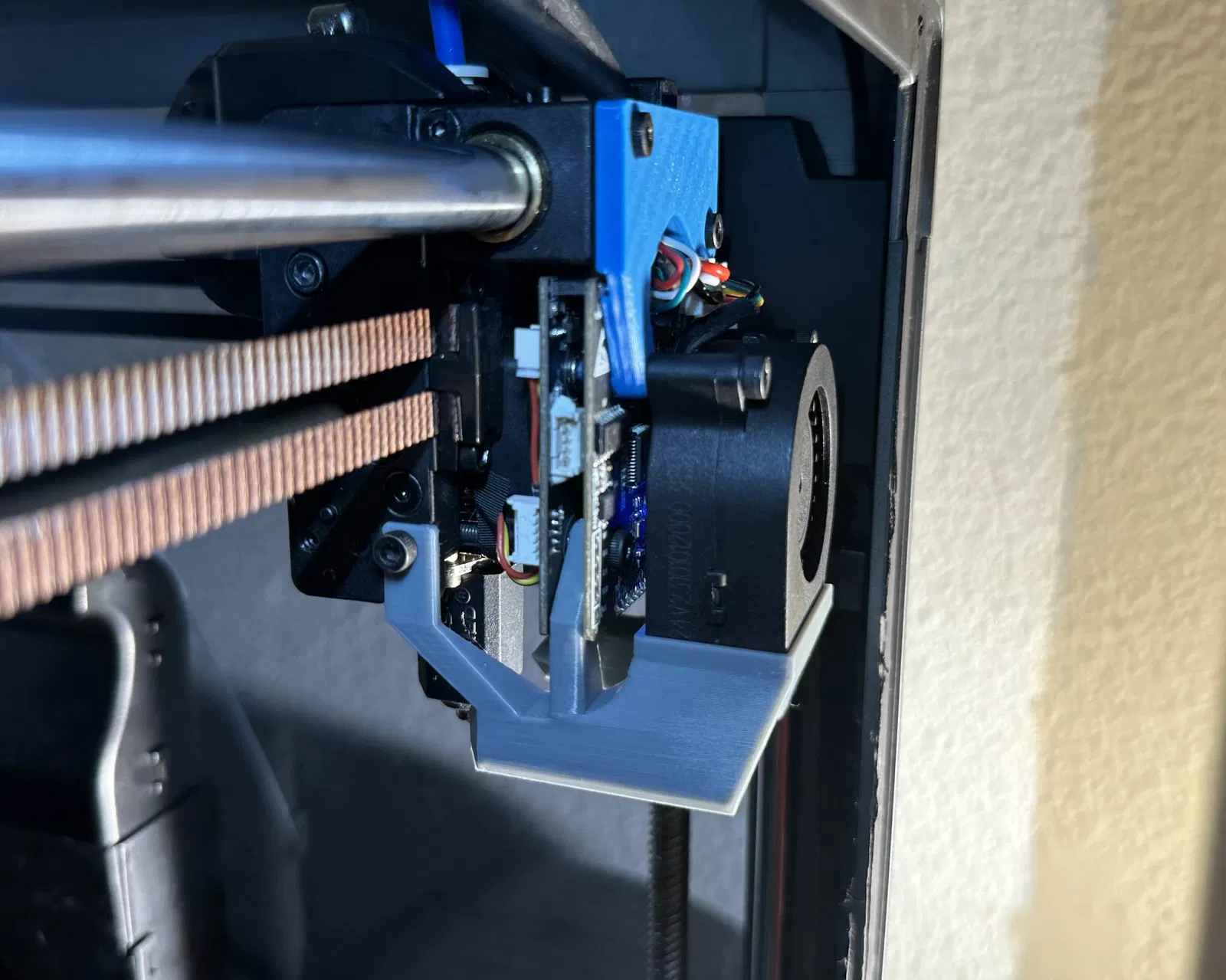

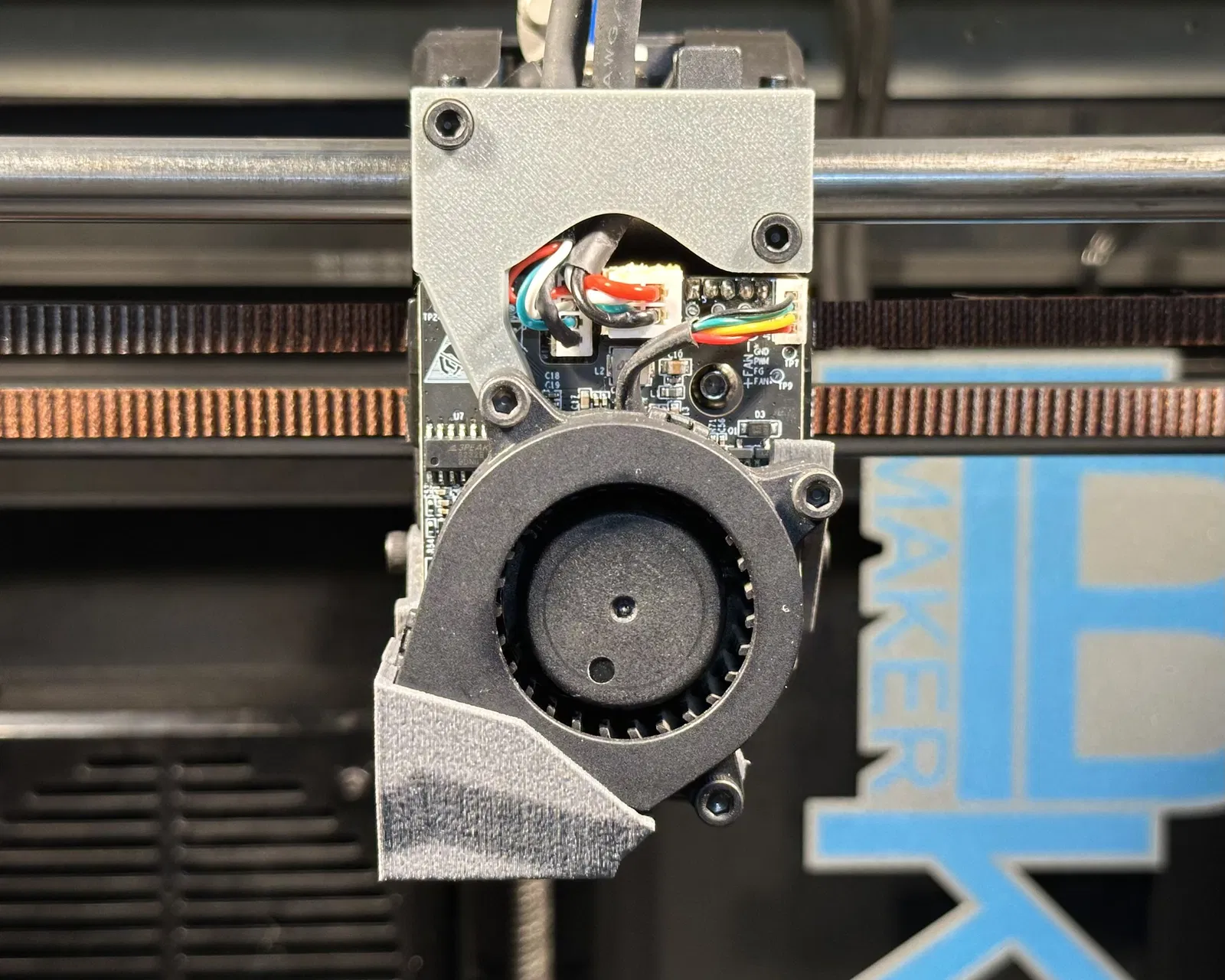

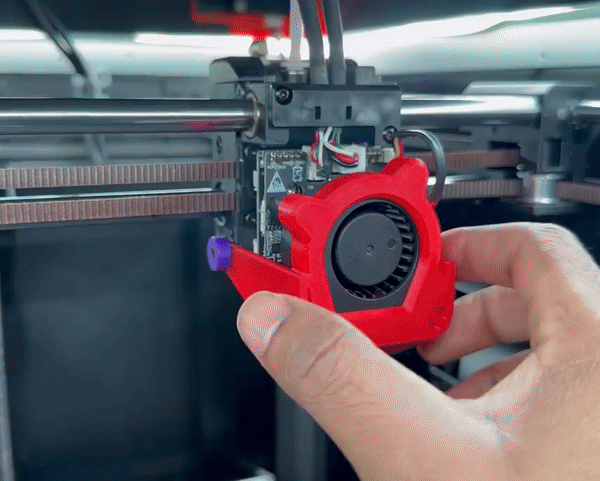

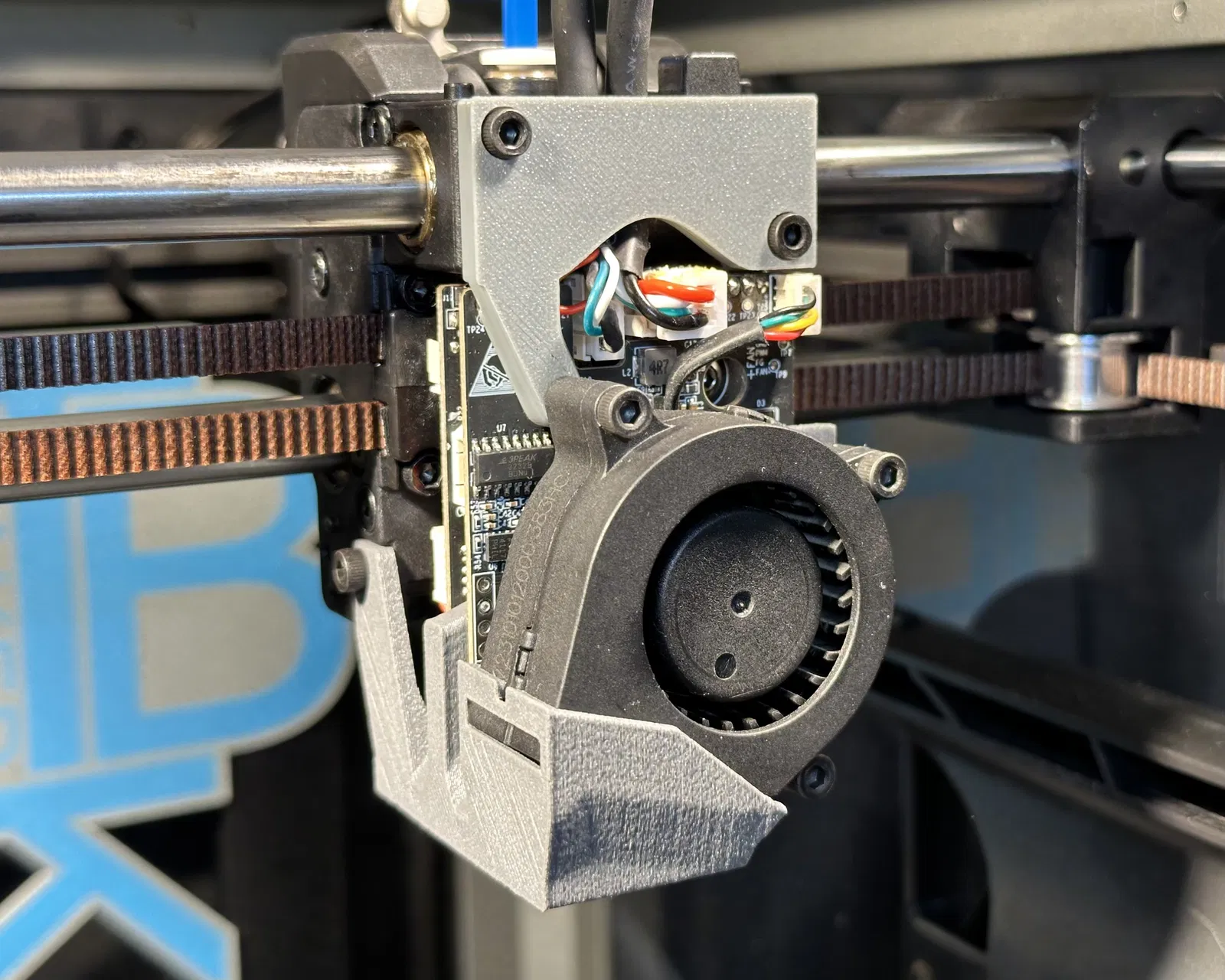

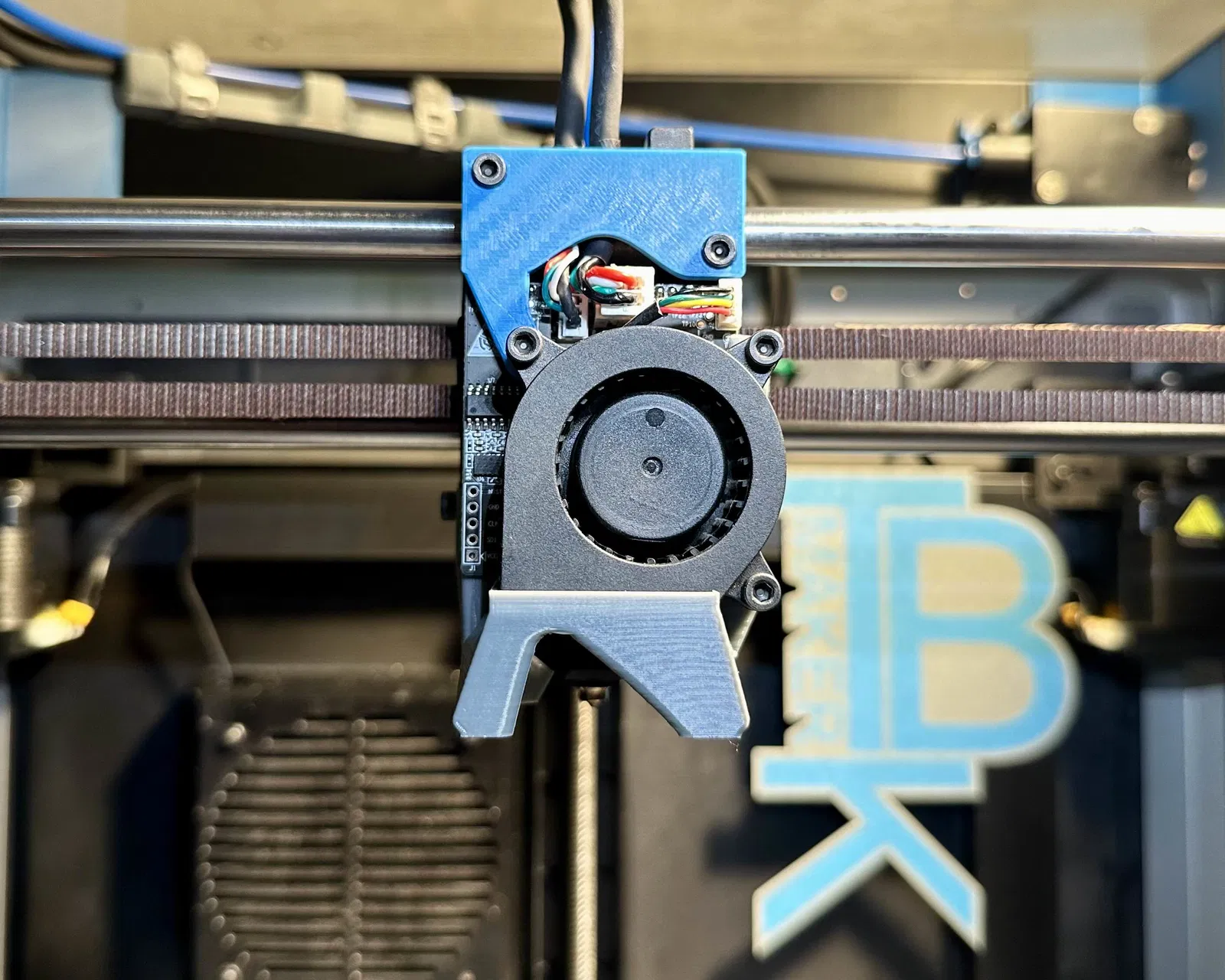

Đây là Skeletor MK6 - bộ ốp đầu in (Toolhead Cover/Shroud) cho Creality K1/K1 Max/K1C.

~Phần cứng cần thiết~

-4 x ốc M3x6

-3 x ốc M3x16

-1 x ốc M3x25

-Bạn có thể mua trọn bộ ốc này tại đây ➡ https://amzn.to/3W450GS

TÙY CHỌN (in nghiêng bên dưới)

-Đối với phần giảm tải (strain relief) phía trên, mình khuyên nên dùng thêm heated inserts vào vị trí bắt vít gốc. Việc này không khó và đảm bảo linh kiện sẽ bền bỉ. (Sau quá trình thử nghiệm, mình đã từng làm hỏng lỗ bắt vít bằng ốc gốc). Đây là loại heat inserts mình đang dùng: https://amzn.to/4a1ZREI

~Yêu cầu in ấn~

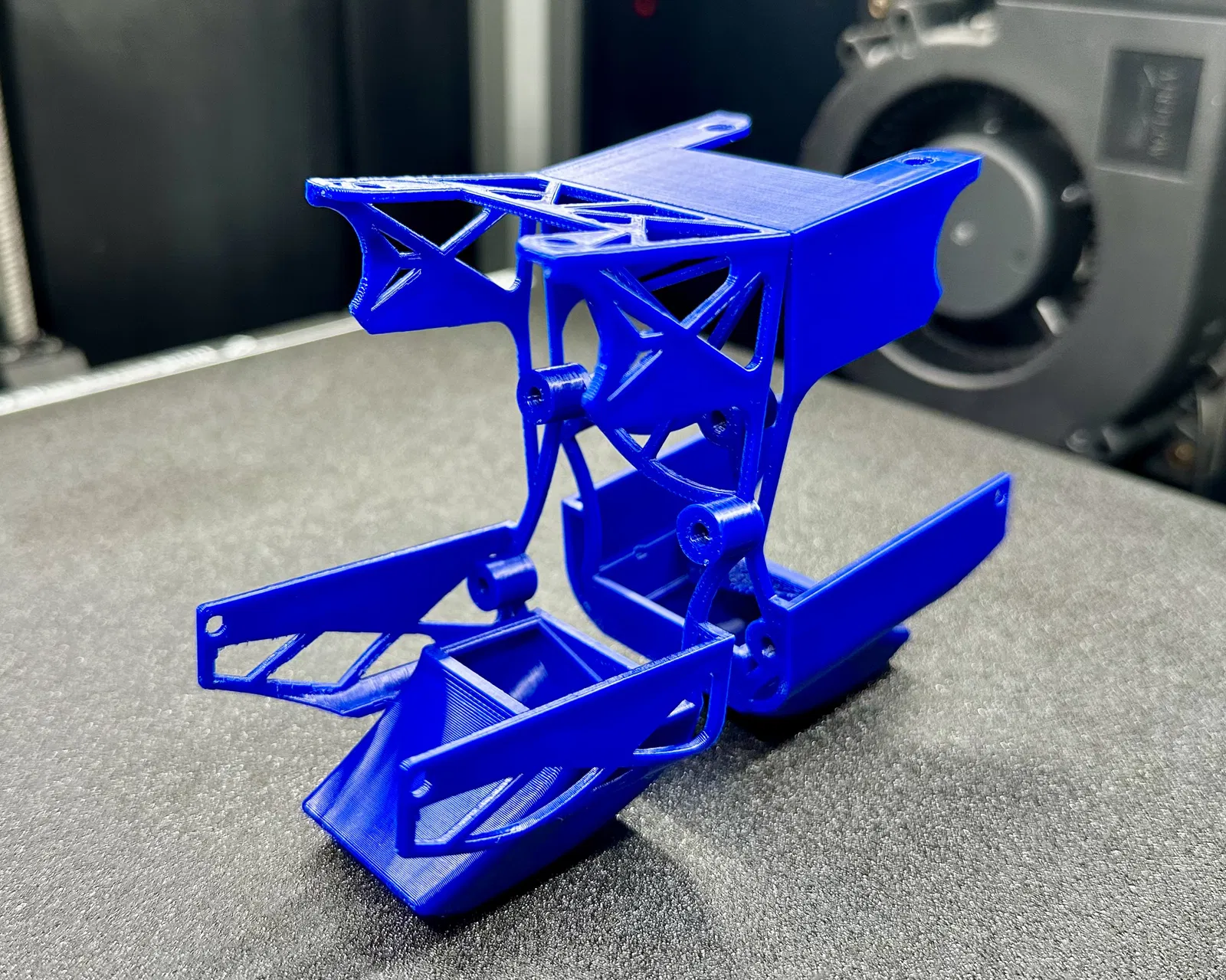

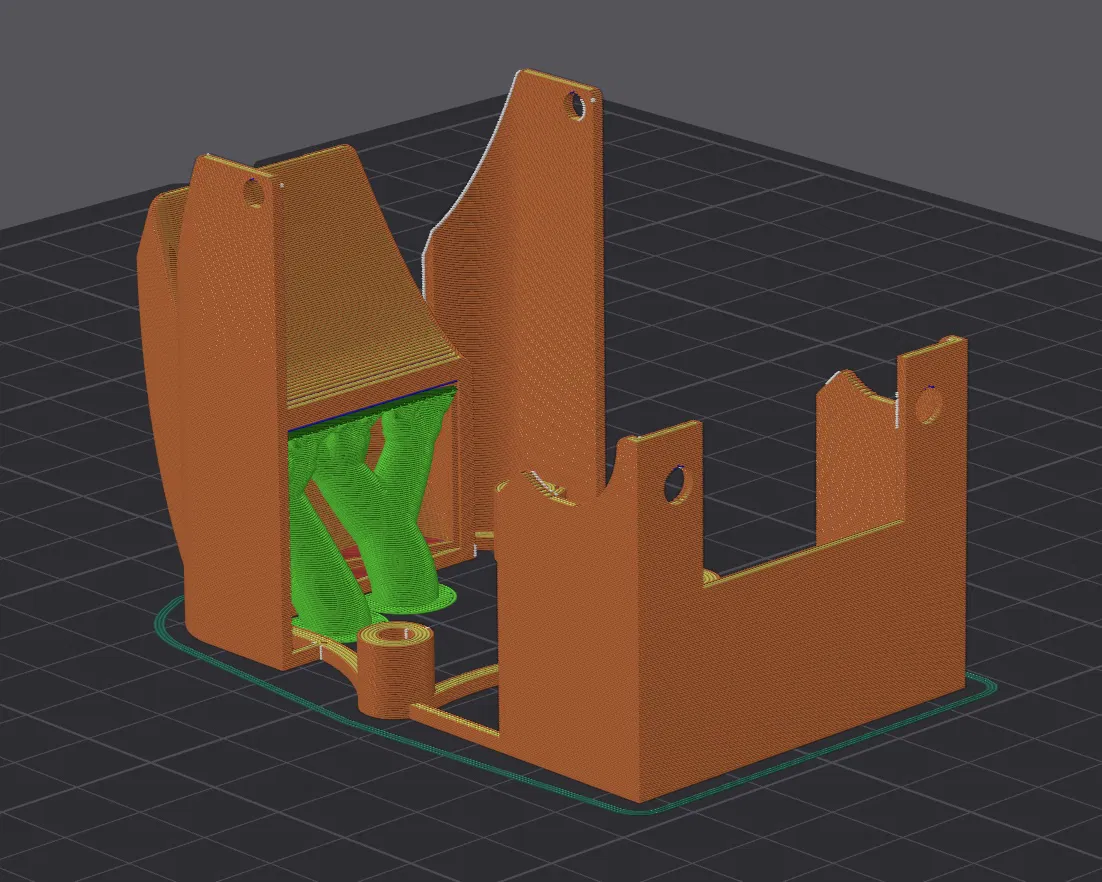

-IN BẰNG ABS, ASA, PA6-GF hoặc vật liệu chịu nhiệt, cứng cáp khác. PETG SẼ KHÔNG PHÙ HỢP.

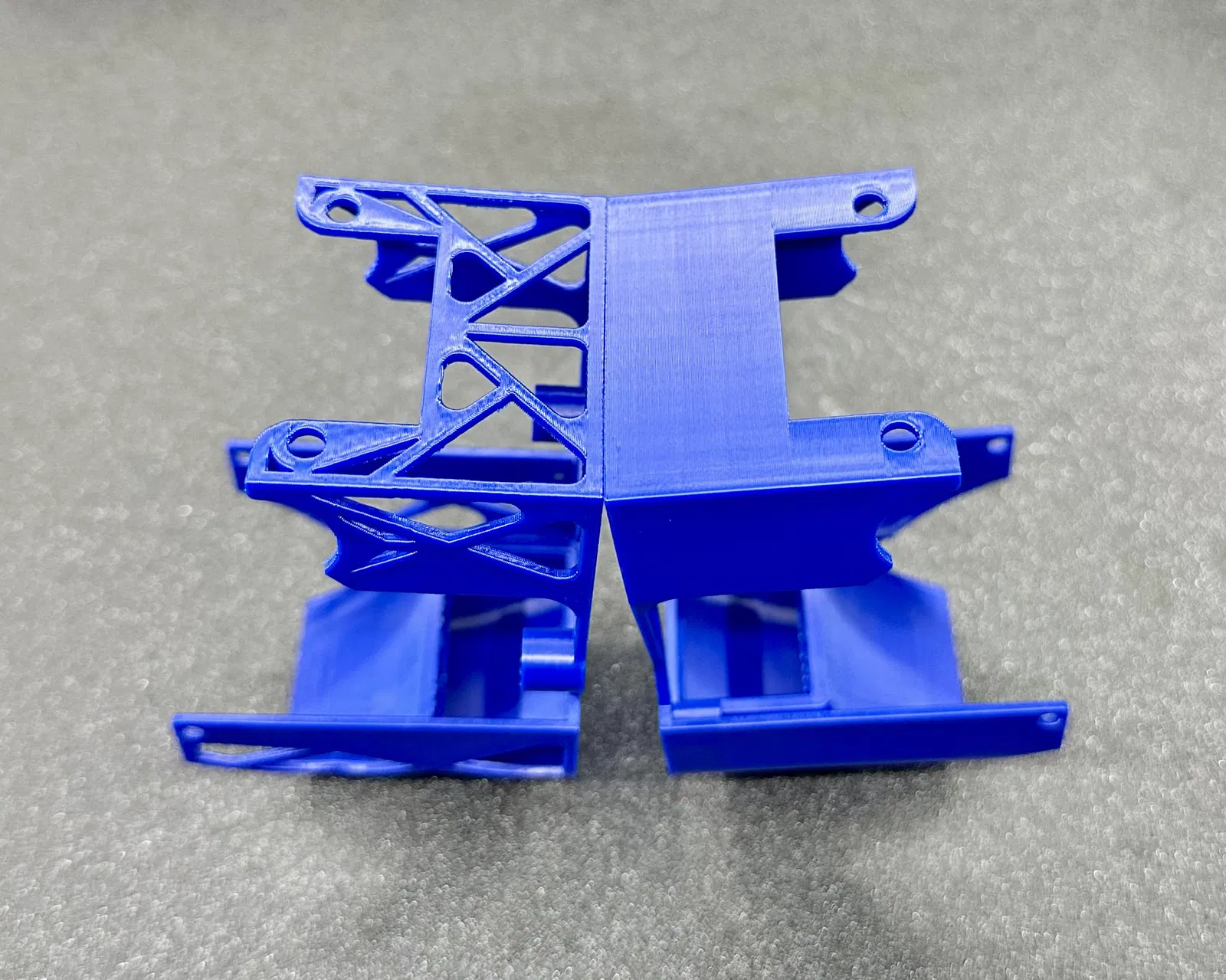

-Duct cần in với 3 lớp tường (walls), 5 lớp trên/dưới và 15% infill.

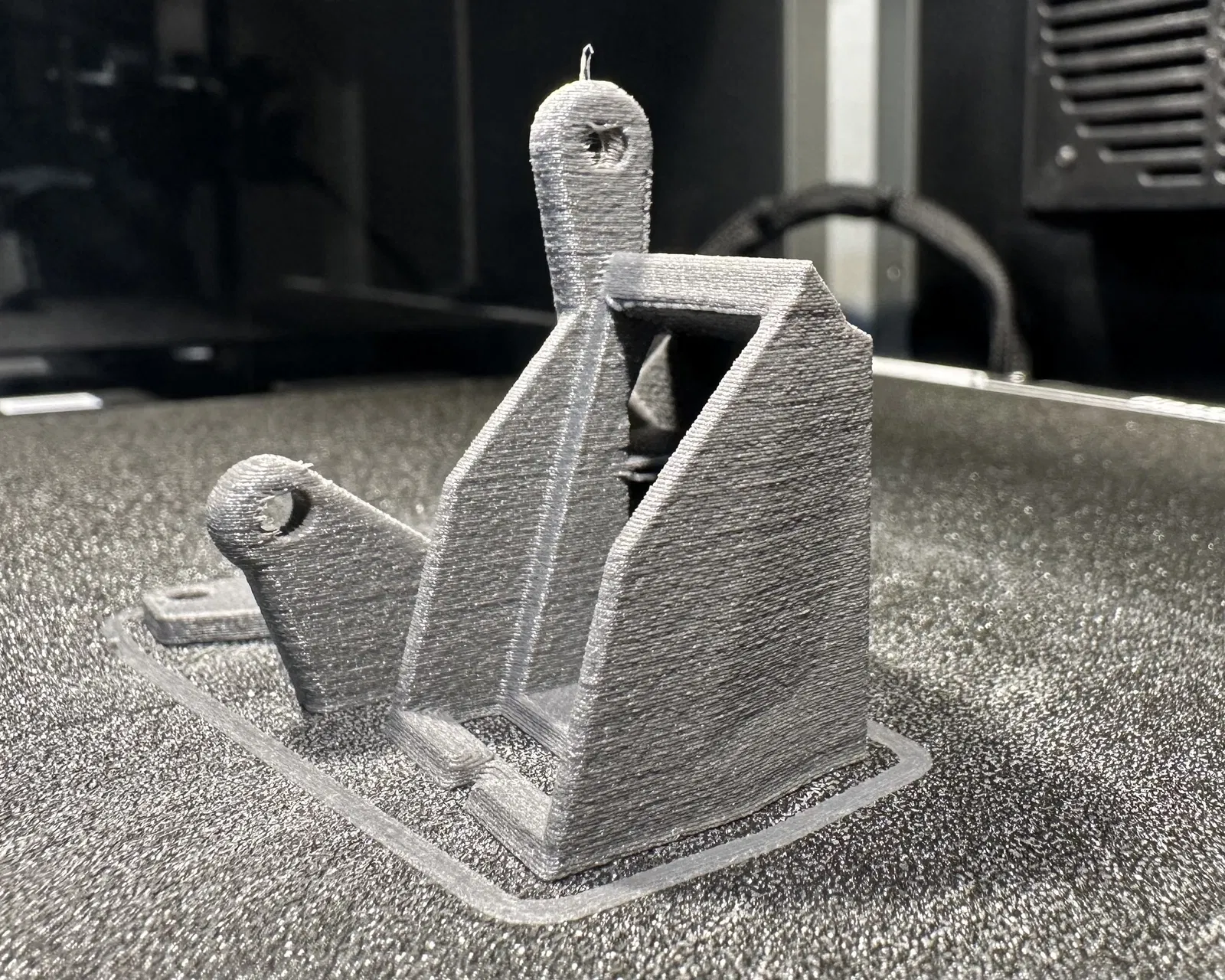

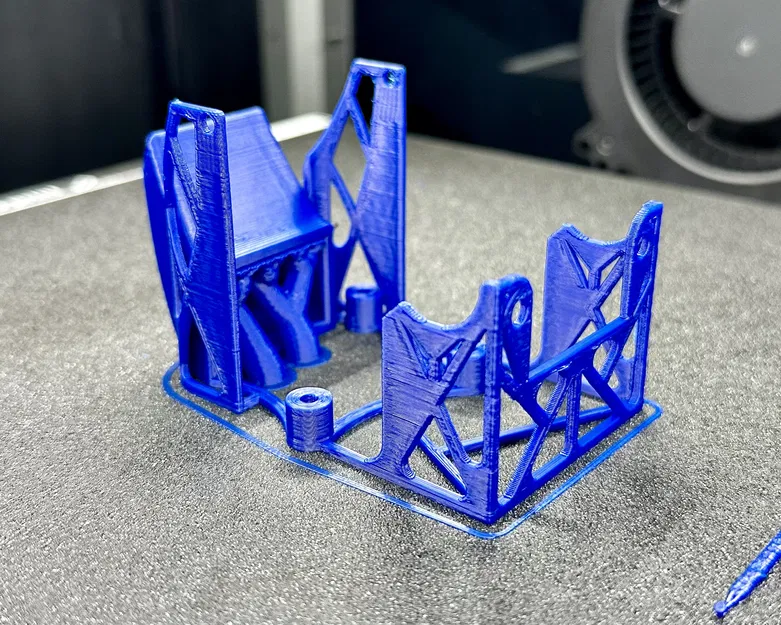

-Phần Strain relief và Stabilizing arm nên in đặc, chỉnh infill 100% hoặc tăng lớp trên/dưới lên 20.

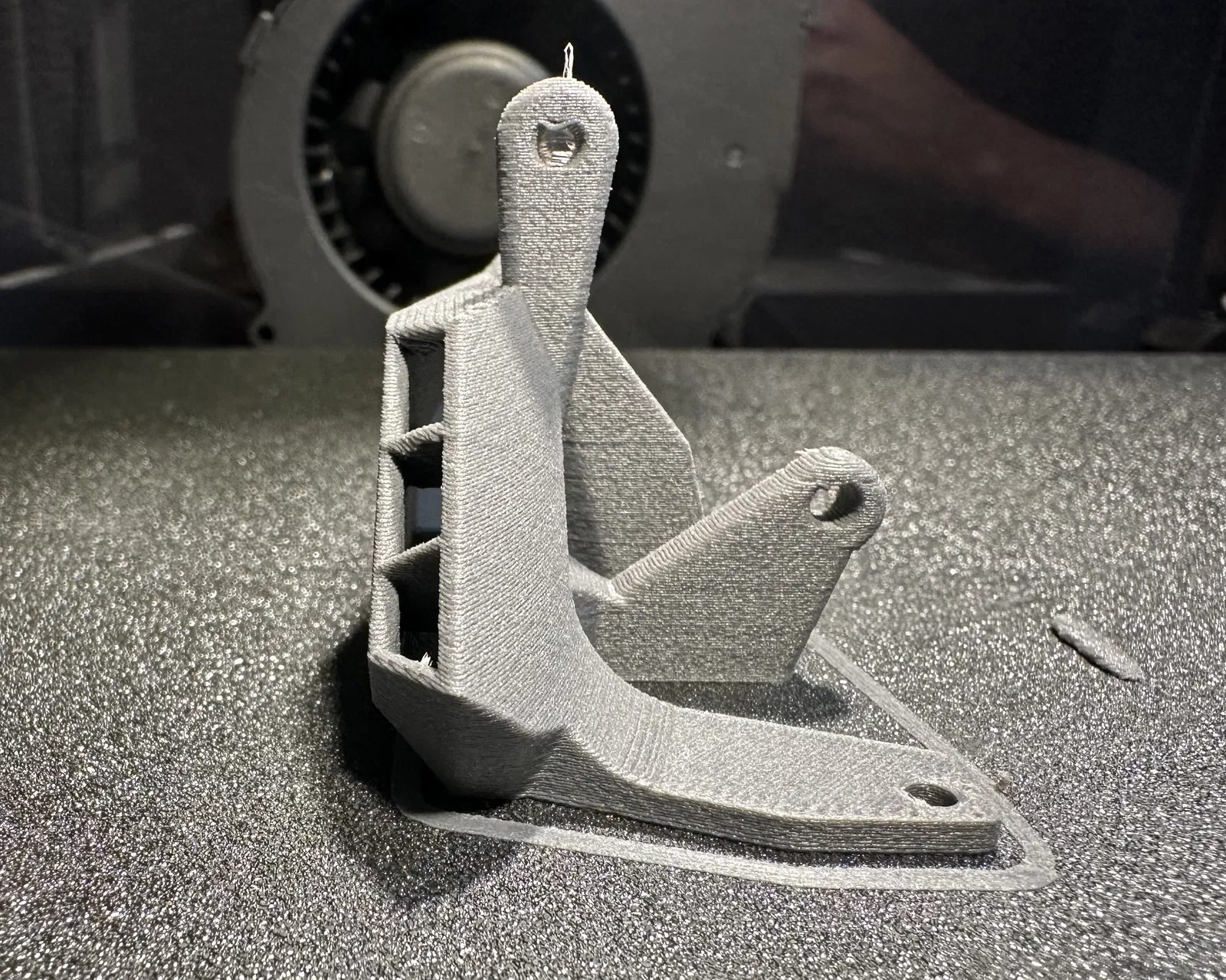

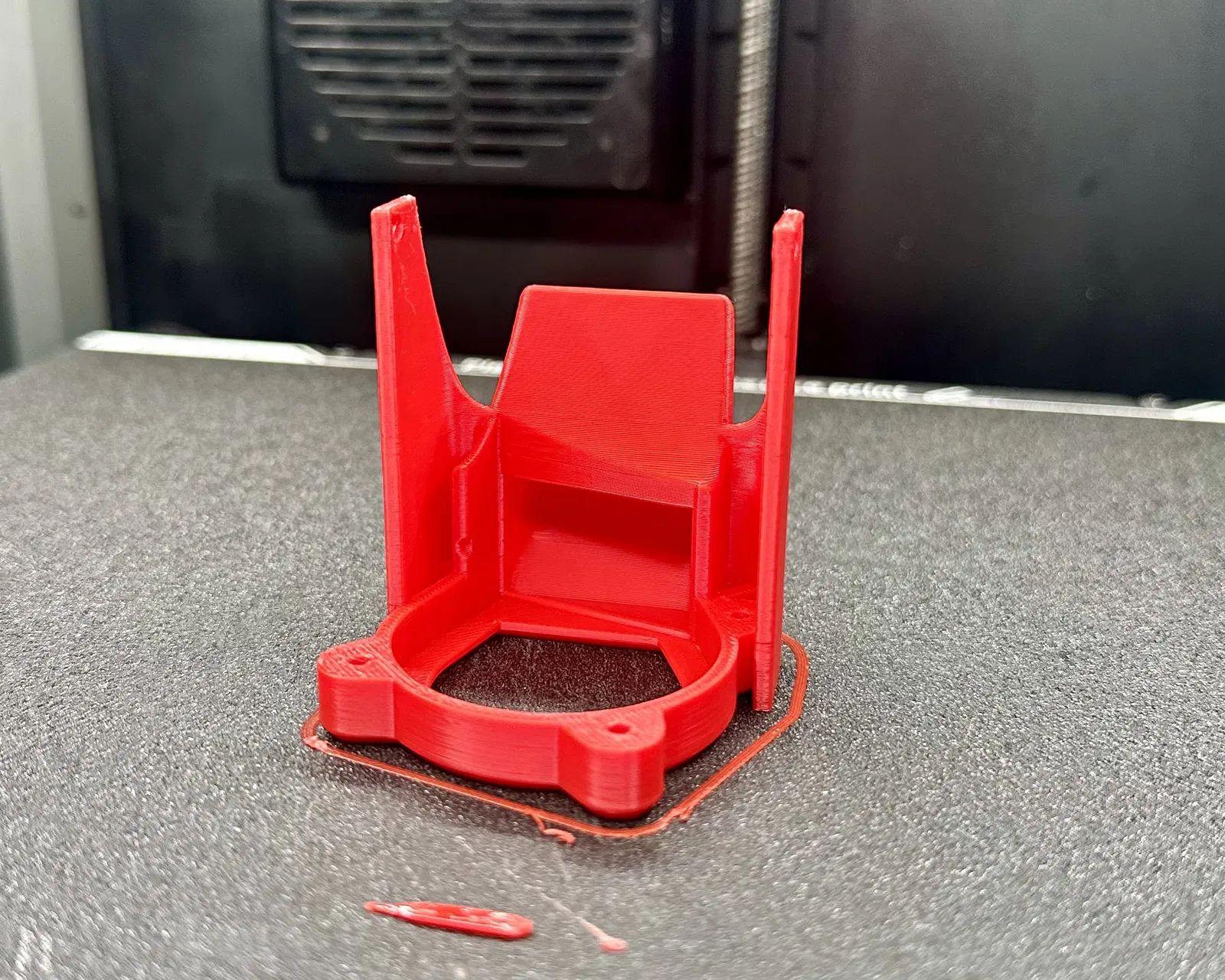

-KHÔNG CẦN SUPPORTS!!!

~Xử lý sau in và lắp ráp~

-Chờ vật in nguội hẳn trước khi lấy ra khỏi bàn in. Dùng dao cạo nếu bạn có để lấy ra dễ dàng hơn.

-Khi lắp ráp, ĐỪNG VẶN ỐC QUÁ CHẶT!!! Chỉ vặn vừa đủ chắc chắn để không làm hỏng nhựa.

• Nhắc lại: đừng vặn ốc quá chặt vì có thể làm hỏng nhựa.

~ ~ ~ Cập nhật 09/01/2024 ~ ~ ~

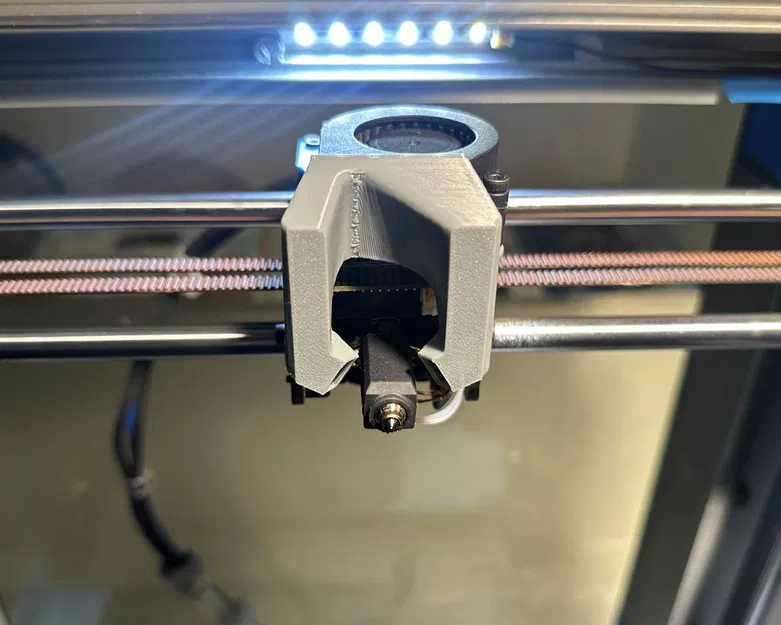

Giới thiệu mod LED cho Skeletor. Mod này cho phép bạn dễ dàng lắp thêm cặp LED 5V tại vòi phun bằng cách sử dụng cổng cảm biến hết nhựa (filament runout sensor) trên board đầu in.

Đối với mod này, bạn cần thay đổi một số mã trong file klipper printer.cfg.

Cũng như thêm đoạn code dưới đây vào thư mục gcode_macro.cfg để điều khiển độ sáng:

Dưới đây là hướng dẫn cách cài đặt mod này cho Skeletor MK6 của bạn cùng vật liệu cần thiết:

1. 5v LED với đoạn 17mm. Miễn là chiều dài đoạn LED dưới 35mm, bạn có thể dùng bất kỳ loại LED strip 5v nào. Loại trong link là mình đã dùng. Nếu bạn tìm thấy loại tốt hơn, hãy chia sẻ cho mọi người cùng biết nhé!
2. Đầu nối jst 1.25mm và dây dẫn
3. Ống co nhiệt 24 AWG và 18-10AWG
4. Mỏ hàn
5. Dụng cụ hỗ trợ giữ (Helping hands - tùy chọn nhưng rất hữu ích)

Nếu gặp khó khăn ở bất kỳ bước nào, đừng ngần ngại liên hệ để được giúp đỡ.

Cắt dây đen dài 65mm

Cắt dây đỏ dài 60mm

Hàn các đầu dây dương và âm. Đầu dương hướng về phía bạn. Uốn dây sau khi hàn như hình rồi luồn ống co nhiệt nhỏ vào và hơ nóng.

Luồn ống co nhiệt lớn hơn qua phần dưới, điều này giúp dây giữ được độ cong. Rất quan trọng để lắp ráp cuối cùng.

Bóc lớp dán màu xanh. Có thể thêm một chút keo siêu dính.

Dán dải LED vào ngàm. Nếu có dùng keo, đợi cho khô.

Cắm dây jst vào đầu nối. Phải đặt đúng chiều NHƯ TRONG HÌNH.

Thêm một chút keo siêu dính vào mỗi góc như hình, ngàm sẽ khớp vào vị trí.

Đảm bảo LED vẫn hoạt động trước khi dán cố định.

Sau khi cắm LED, hãy nhét dây vào cùng vị trí với các dây khác.

Tận hưởng cảm giác cuối cùng cũng nhìn rõ vật in~

Sẽ còn nhiều cập nhật sắp tới! Hãy theo dõi nhé.

~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~ ~

Mình muốn gửi lời cảm ơn lớn đến những người đã hỗ trợ mình thử nghiệm. Điều này giúp đẩy nhanh tiến độ đưa các mẫu Skeletor mới ra mắt công chúng.

Nếu bạn thấy thích các thiết kế của mình và series Skeletor, hãy dành tặng một lượt thích cho mô hình. Nếu đã in và sử dụng, đừng quên đăng ảnh sản phẩm của bạn. Mình rất thích xem cách các bạn setup Skeletor như thế nào.
