Bánh xe lắp ghép (Split hub) cho trục cố định

Bánh xe thay thế cho bánh xe dẫn hướng trên máy hút bụi của shop mình. Bánh xe nhựa zin bị gãy mà phần càng bánh xe lại dùng trục tán rivet cố định không tháo ra được, nên mình muốn làm một loại bánh xe vừa đủ cứng cáp, vừa có thể lắp đặt mà không cần phải xỏ trục xuyên qua bánh.

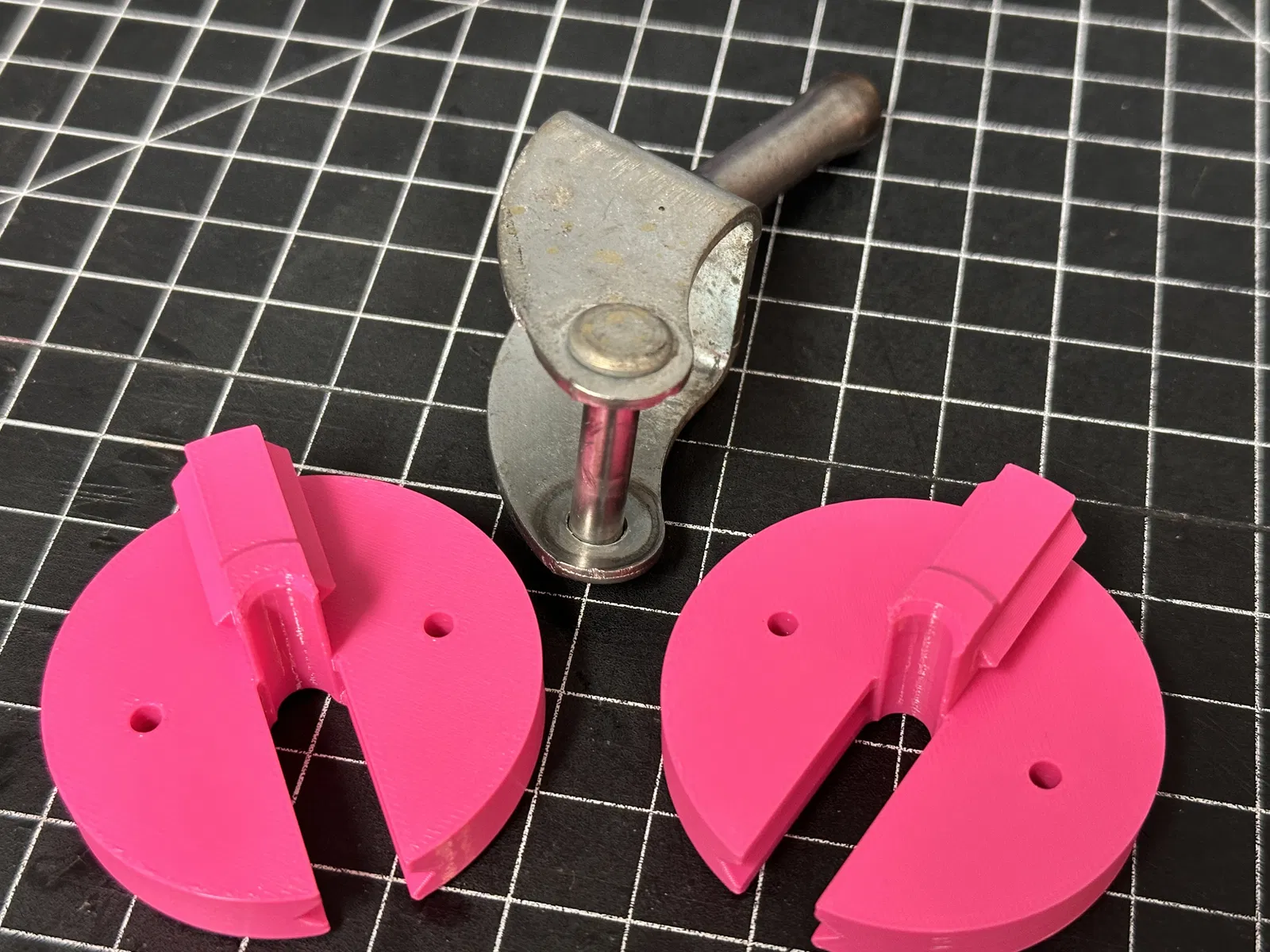

Bạn chỉ cần in part này làm hai cái, rồi ghép lại với nhau là trục sẽ nằm ở giữa. Thiết kế có sẵn lỗ lục giác để lắp ốc M3, bạn ấn tán vào một bên rồi dùng ốc M3 có độ dài phù hợp vặn chặt từ phía bên kia. Thực ra chỉ cần một bộ ốc là đủ, nhưng mình thiết kế hai bên cho đối xứng.

Thông số kỹ thuật của bánh xe là đường kính 62mm, độ rộng 20mm. Lỗ trục 6.5mm để vừa với trục 1/4", kèm theo phần đệm 2mm giúp tổng chiều rộng khi lắp là 24mm. Nếu bạn cần kích thước khác, cứ cho mình biết số đo bạn cần, mình sẽ tạo file mới hoặc gửi file F3D cho bạn vì mình đã thiết kế nó hoàn toàn tham số (parametric), nên việc thay đổi kích thước rất dễ dàng.

Mình có vài ý tưởng khác, nhưng rất ưng cách tiếp cận của lual ở mẫu gốc nên đã học hỏi theo. Mình tự thiết kế lại từ đầu và điều chỉnh vài chỗ nhưng vẫn giữ nguyên ý tưởng cốt lõi vì nó rất hiệu quả. Sau khi in thử nghiệm, mình rất hài lòng với kết quả.

Trong các file chia sẻ, mình đã tăng đường kính so với bản gốc và bổ sung tùy chọn: in một khối bằng nhựa cứng, hoặc in tách rời để kết hợp đa vật liệu (multi-material), dùng nhựa cứng cho phần lõi và TPU cho phần lốp bên ngoài.
