Philips OneBlade – Giá treo tường & Đế để bàn KCD2 Shield Throne

KCD2 – Khiên Ngai Vàng

Philips OneBlade của bạn xứng đáng với một vị vua! Hãy dùng giá treo tường để trưng bày và lấy máy dễ dàng, hoặc tận dụng Ngai Vàng làm một giá đỡ riêng biệt để đặt bàn.

Tôi đã có nhiều ý tưởng cho cuộc thi này, nhưng thời gian có hạn nên tôi tập trung vào một thiết kế với kích thước chuẩn xác. Bản nộp ban đầu của tôi bị loại vì lý do không rõ ràng, nên tôi đã xem xét kỹ lưỡng và tối ưu hóa lại các tệp: điều chỉnh tỷ lệ, tinh chỉnh chi tiết, sửa lỗi, loại bỏ các hình học thừa và khắc phục mọi vấn đề có thể ảnh hưởng đến chất lượng in.

Tất cả các mẫu đều là nguyên bản do chính tôi tạo ra, như đã hiển thị trong ảnh chụp quá trình thiết kế. Chúng được tạo ra với sự kết hợp hoàn hảo giữa công năng và chủ đề medieval.

Ban đầu tôi định làm thêm phần đế cho ngai vàng để có thể vừa đặt máy vừa cắm sạc. Tuy nhiên, sau sự cố bị loại, tôi đã dành thời gian sửa lại toàn bộ tệp và tạo thêm nhiều hình ảnh/ảnh chụp để chứng minh đây là sản phẩm do tôi tự tay thiết kế từ đầu.

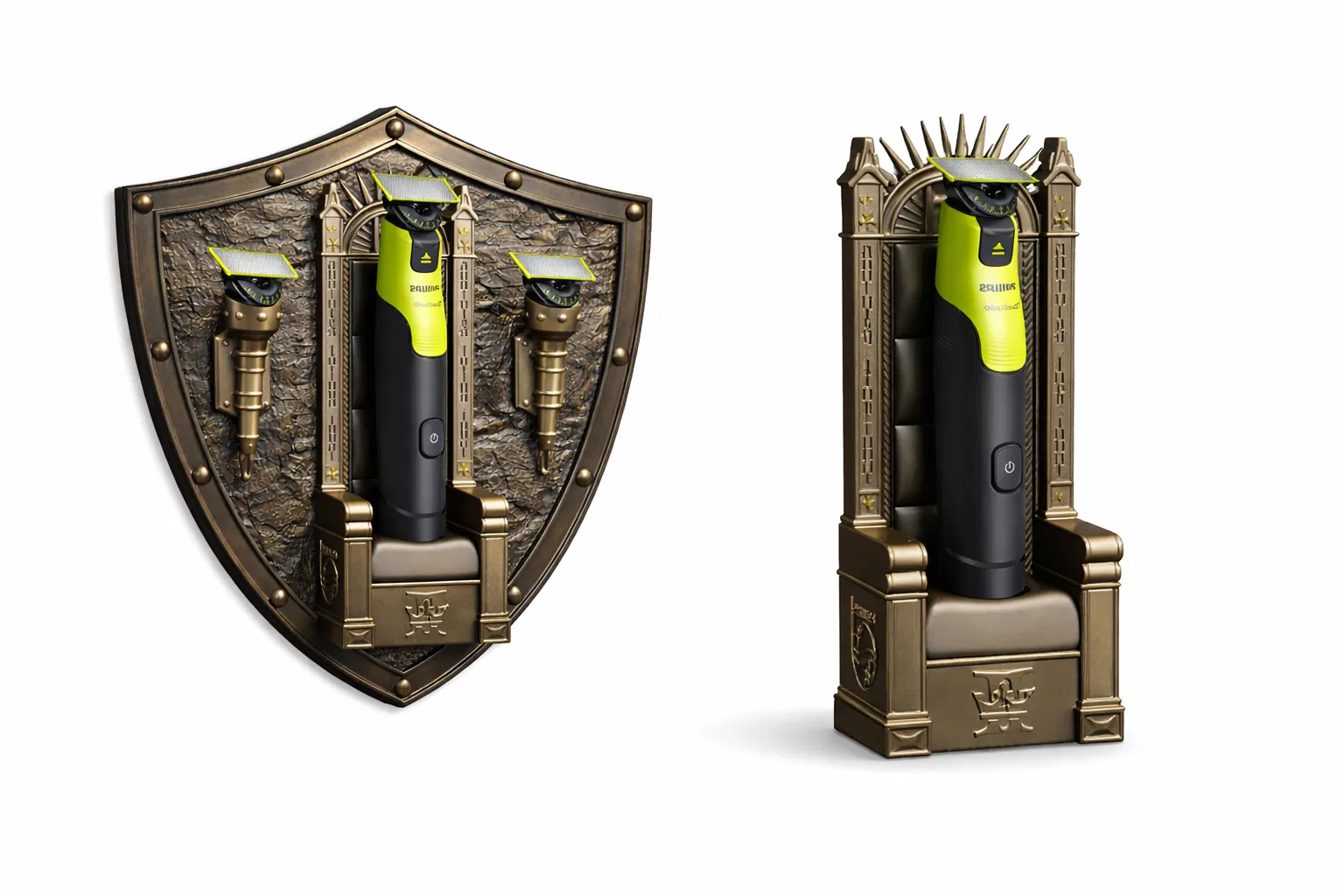

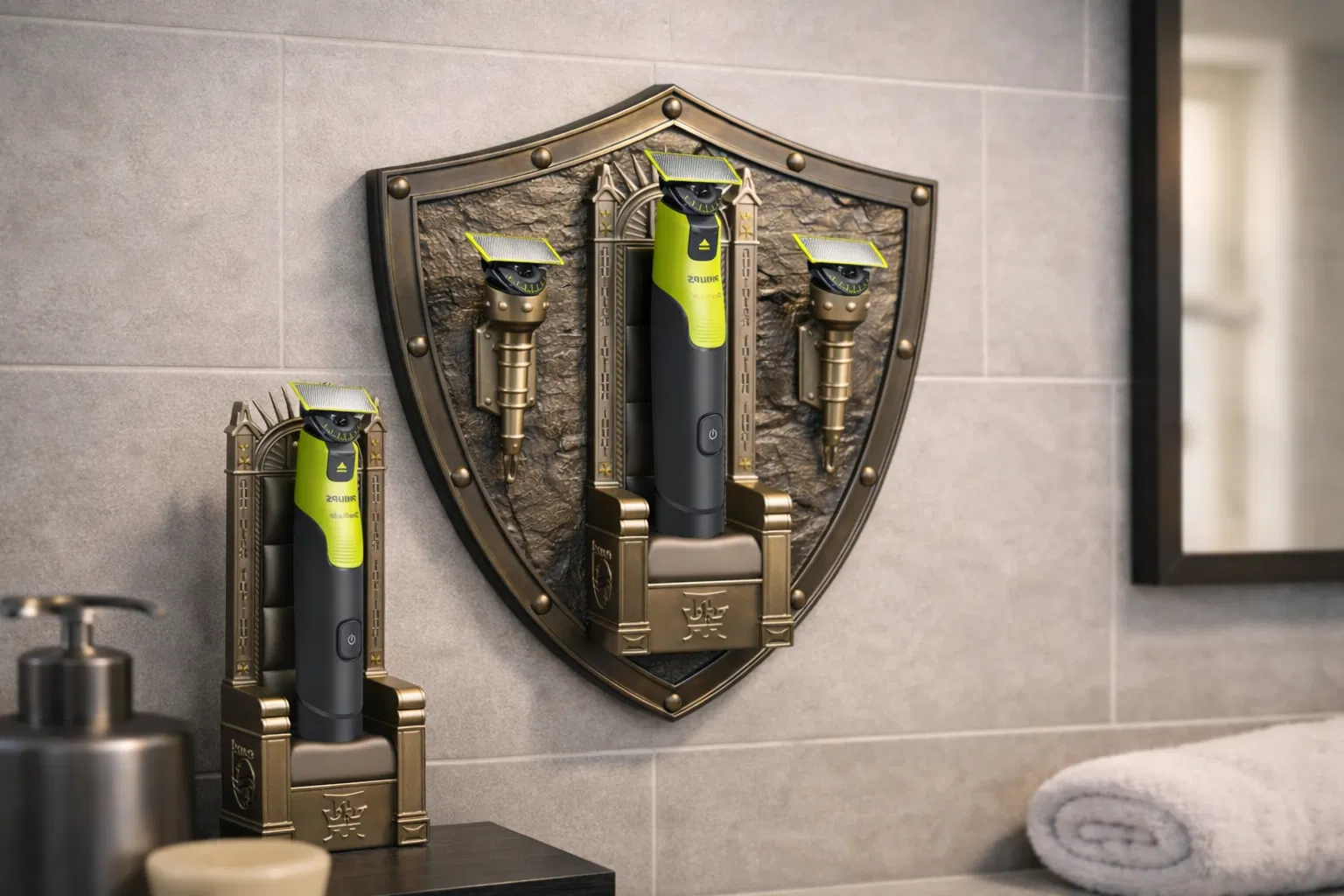

*Hình ảnh bìa và các ảnh khác có Philips OneBlade được tạo bằng cách tô màu AI cho các bản render của mô hình 3D và nền, sau đó thêm Philips Oneblade 360 vào để tạo ra khung cảnh chân thực hơn.

🛠 Chi tiết Thiết kế & In ấn

• Thiết kế phù hợp để in với chiều cao lớp 0.2mm, nhưng các độ cao khác vẫn có thể in được.
• Tôi đã tạo ra nhiều mẫu để tối ưu hóa sự linh hoạt khi in và định hướng:

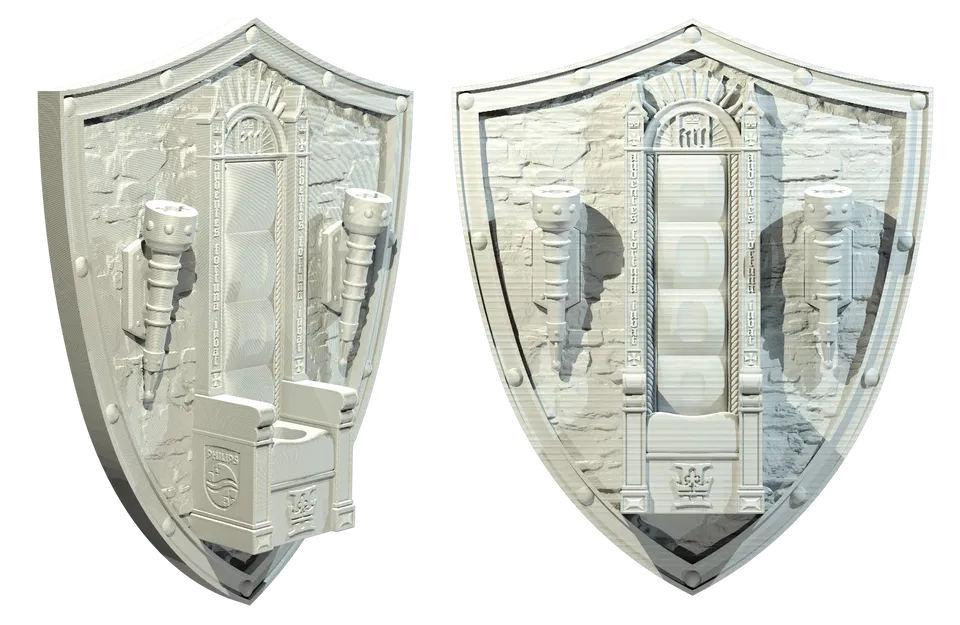

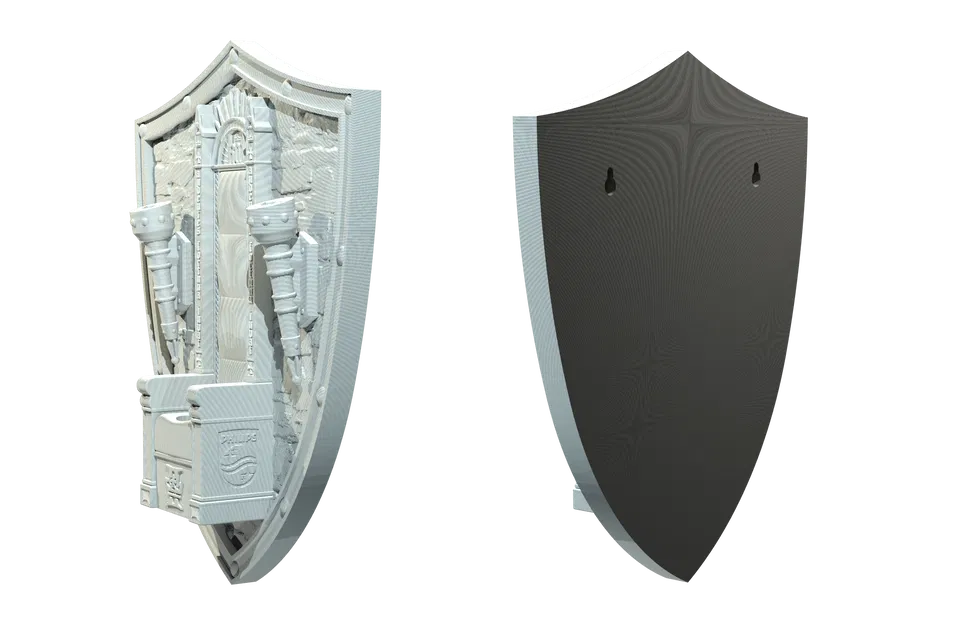

  • Giá treo tường có hai phiên bản:
    • Tất cả trong một khối duy nhất.

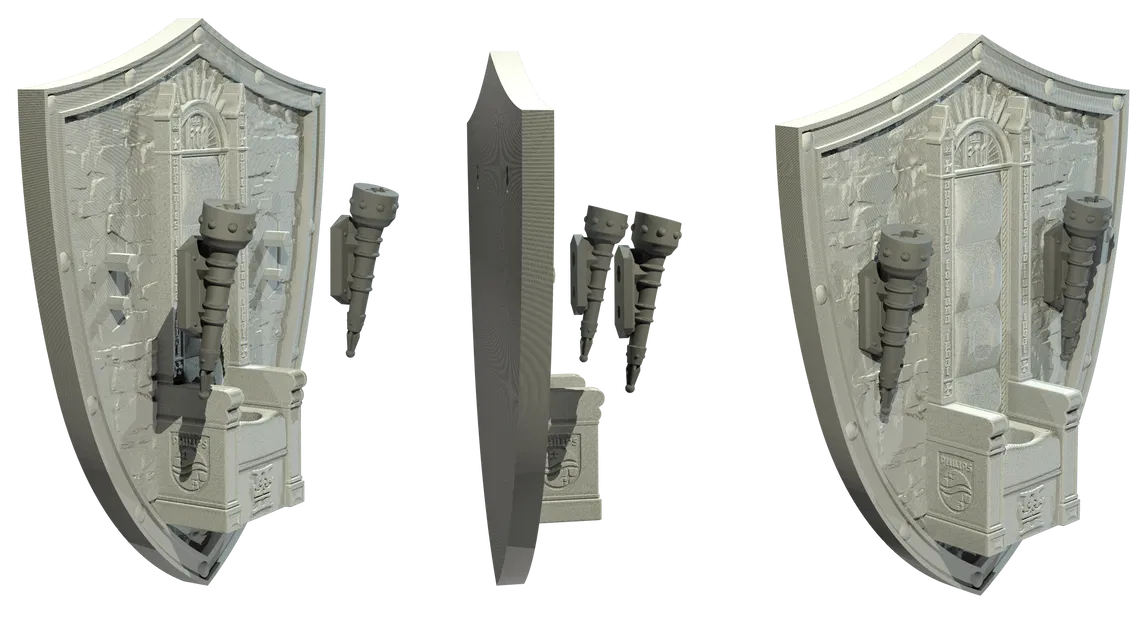

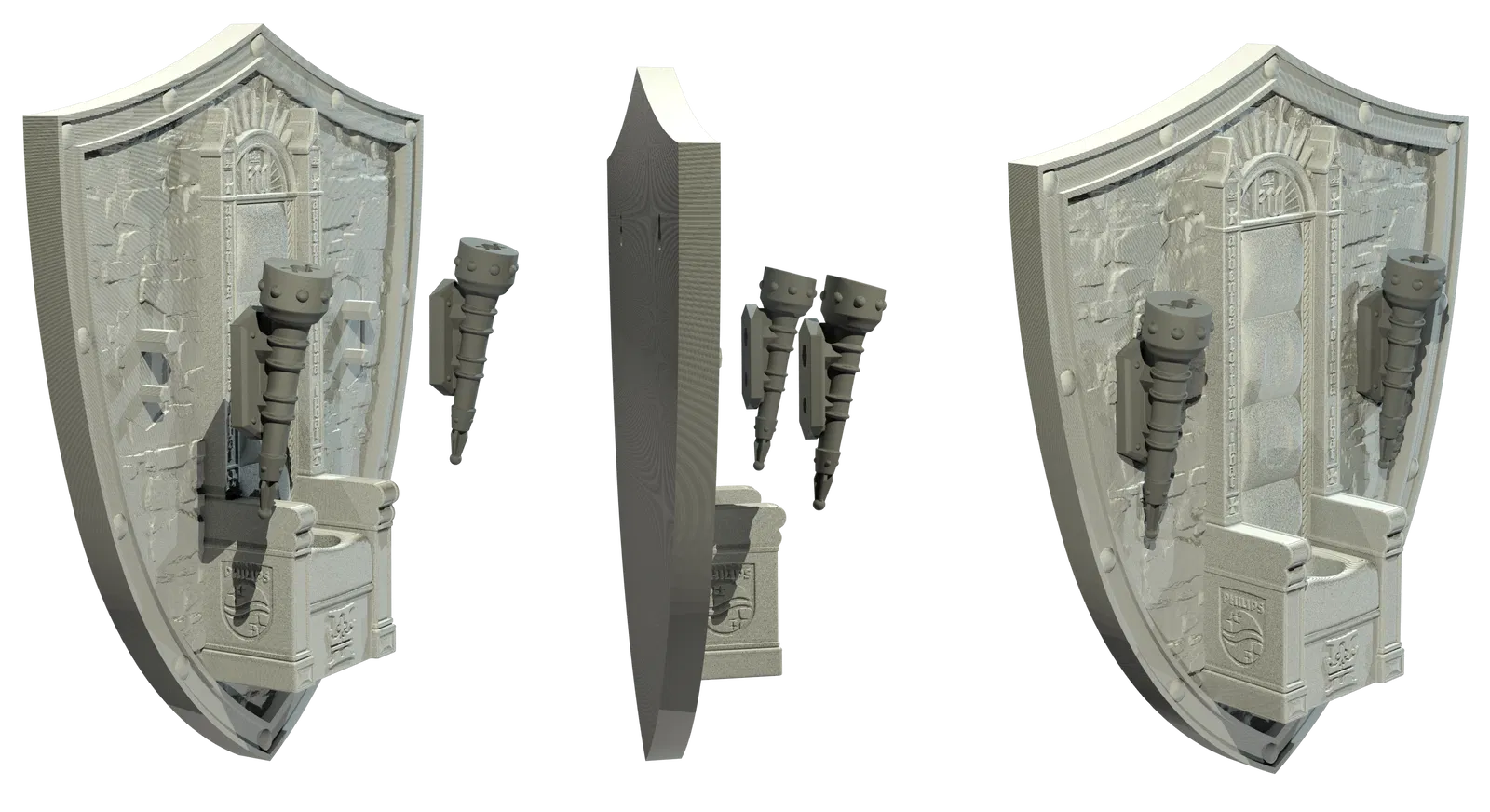

    • Khiên và Ngai tách rời với các ngọn đuốc để đạt chất lượng tốt nhất.
• Tất cả các tệp lắp ráp đều có dung sai khoảng 0,3mm, bạn có thể ghép các bộ phận bằng keo mà không cần chà nhám. *Lưu ý: Tôi không thể đảm bảo độ chính xác cho mọi máy in 3D.

Kích thước mô hình

• Giá treo tường = 237,5 x 198 x 44,5mm
• Ngai Vàng = 183 x 60 x 38,5mm

Quy trình thiết kế:

• Tôi bắt đầu thiết kế khiên trong CAD để đảm bảo mọi kích thước đều chuẩn xác.

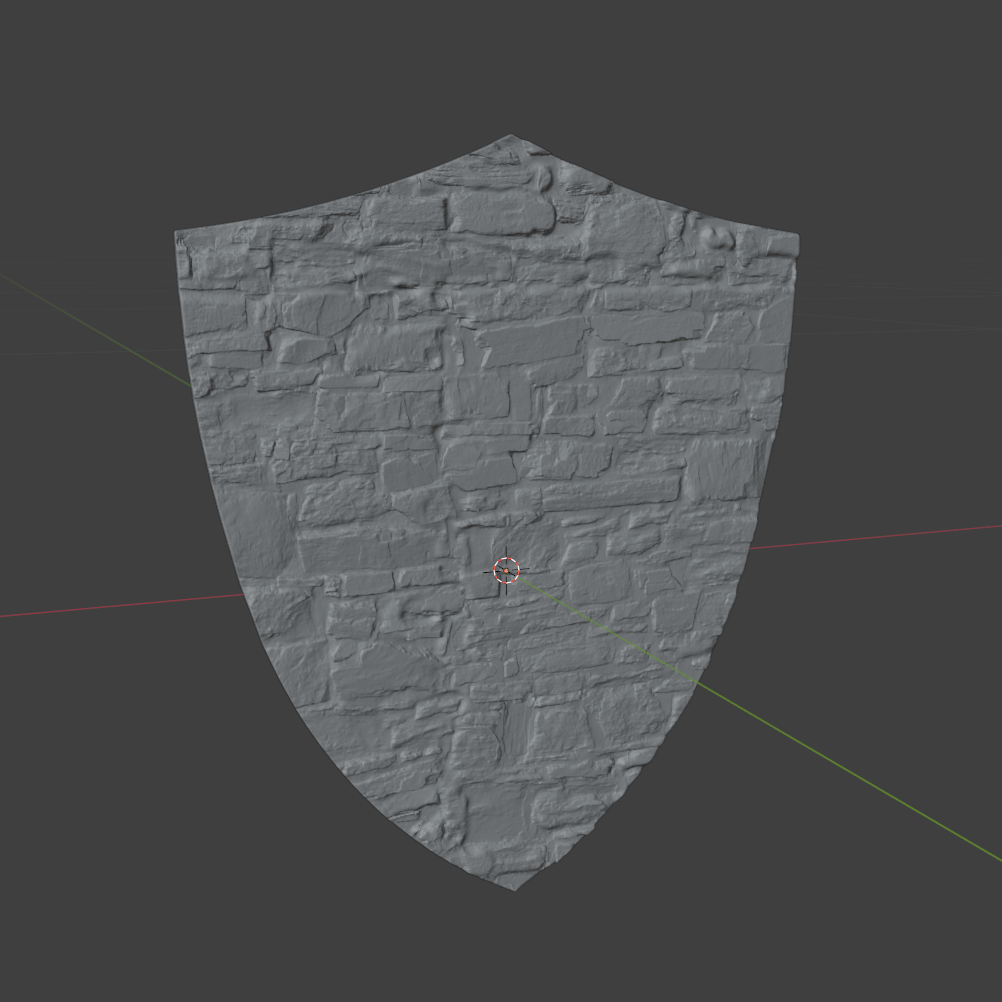

• Với phần nền, tôi dùng Blender và áp dụng heightmap để tạo bức tường đá chi tiết phía sau.

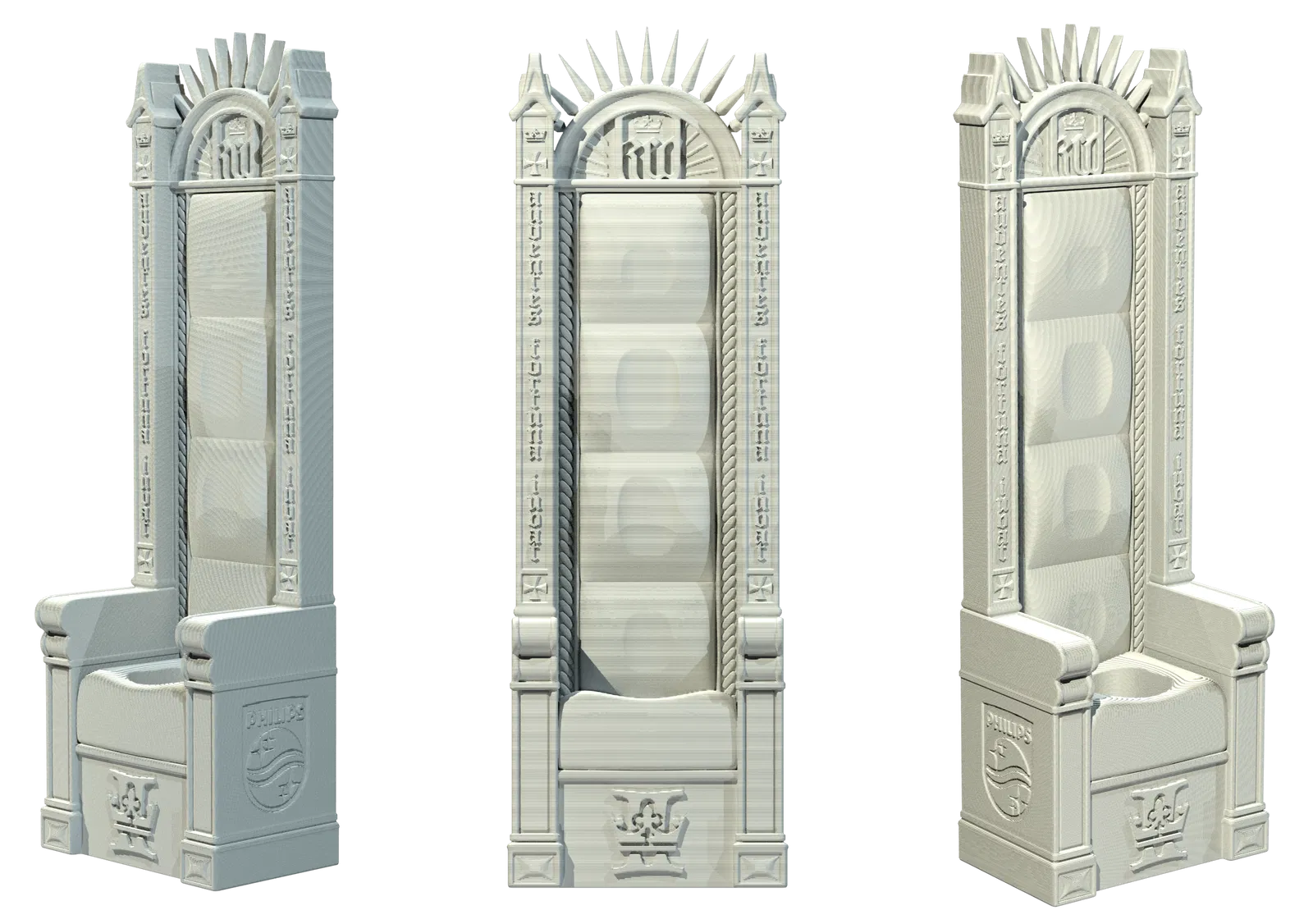

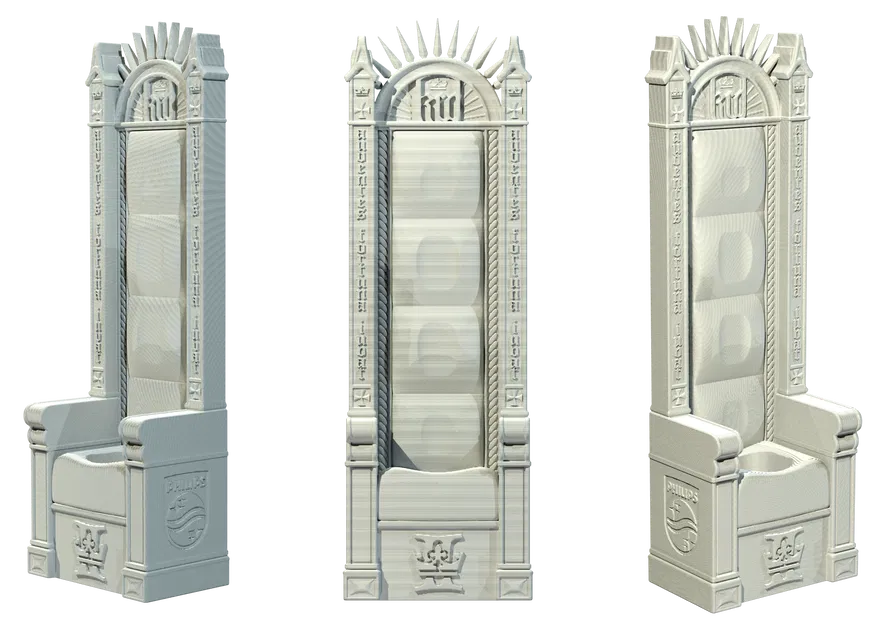

• Ngai Vàng là phần thách thức nhất, vì tôi phải tái hiện các chi tiết phức tạp từ Kingdom Come: Deliverance 2 trong khi vẫn lồng ghép được logo Philips.

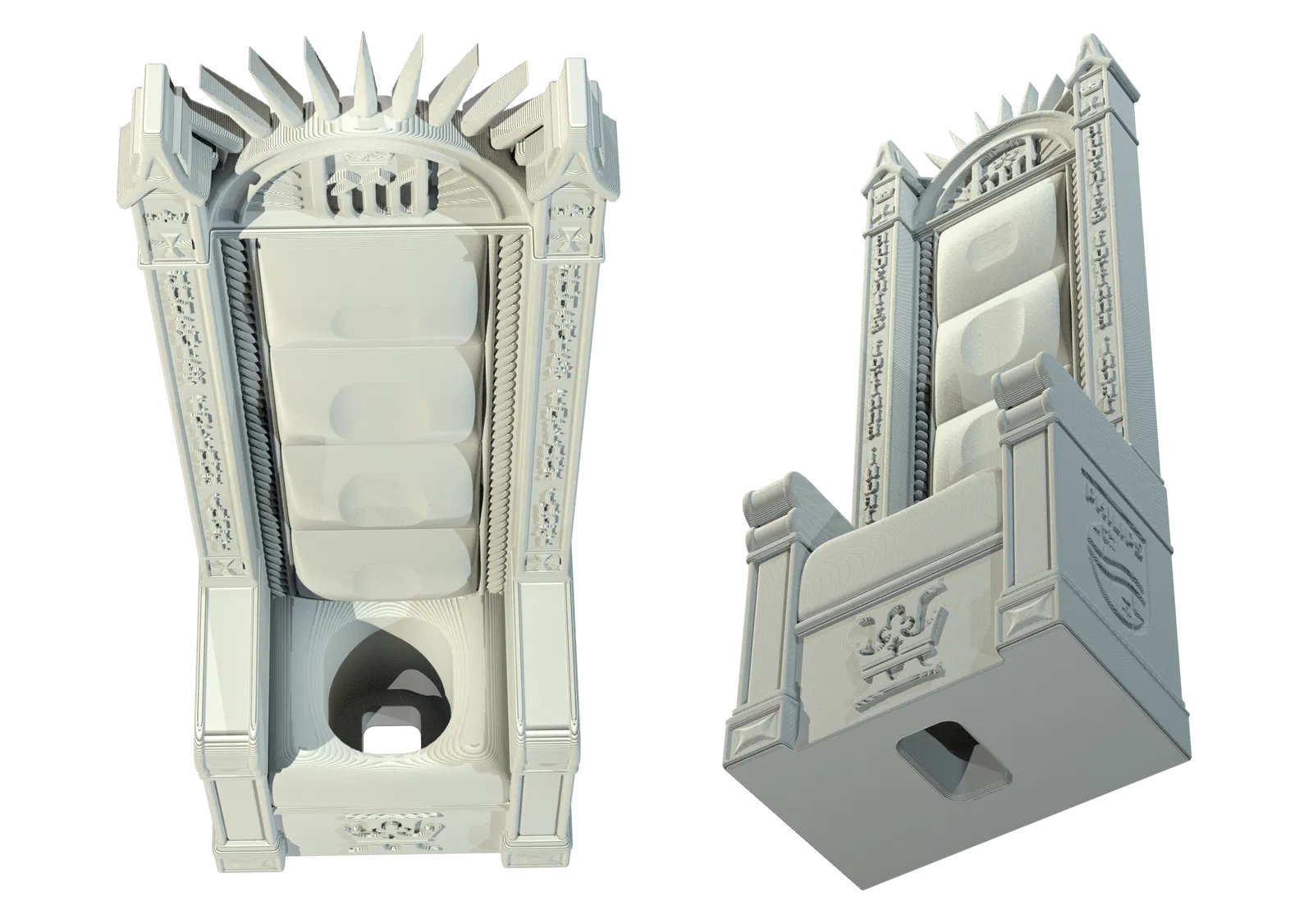

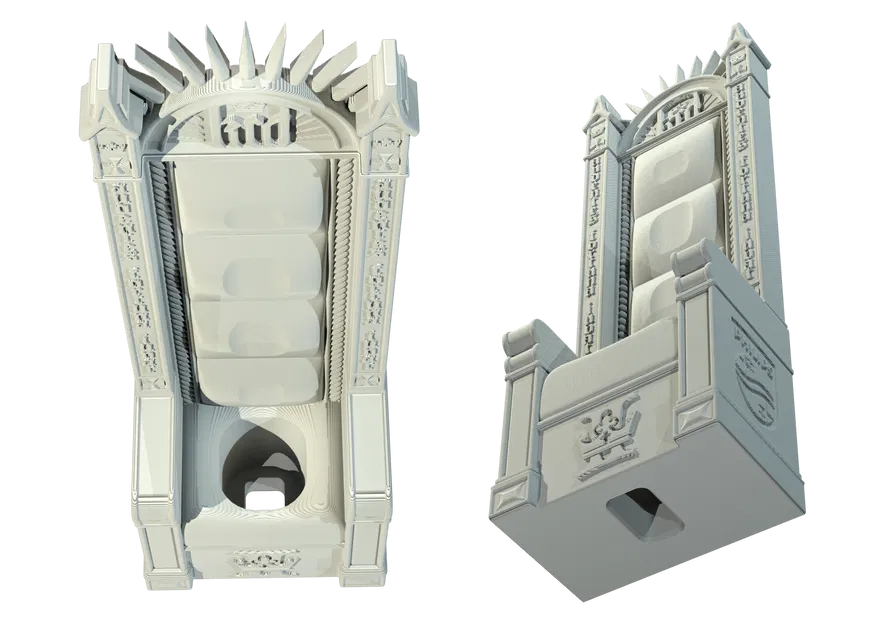

• Phần cắt trên Ngai Vàng được tạo bằng mô hình CAD 3D tùy chỉnh mà tôi đã dựng riêng cho OneBlade.
• Tôi cũng thiết kế đuốc và căn chỉnh các khớp nối để khớp chính xác với đầu OneBlade. Để dễ in, các mảnh này được tách rời khỏi đuốc chính.
• Hầu hết các bộ phận được hợp nhất bằng lệnh Boolean để giữ lại chi tiết tối đa. Các chi tiết nhỏ hoặc tinh xảo được để riêng để giữ độ sắc nét.

🧱 Lắp đặt treo tường

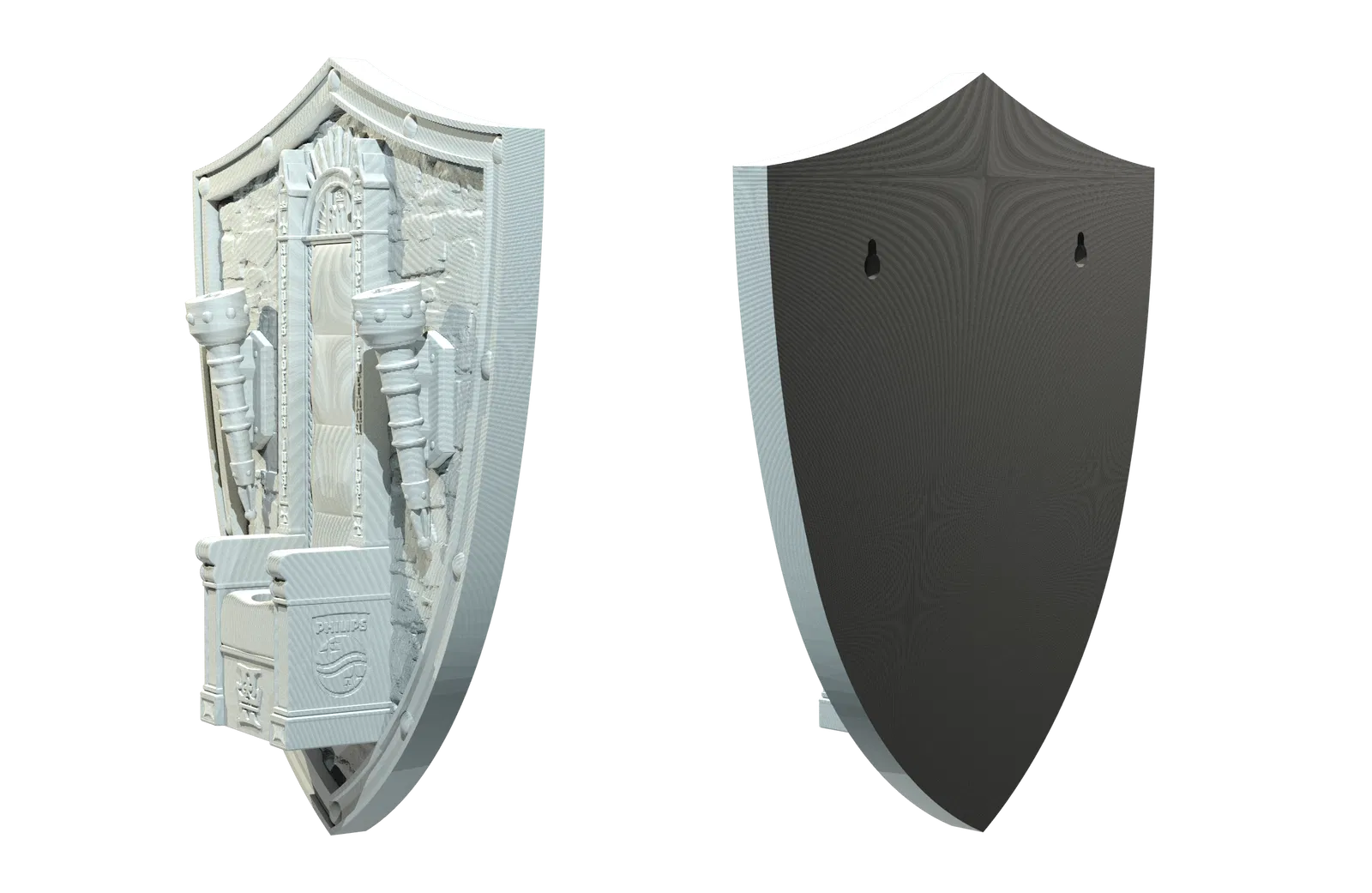

• Thiết kế để bắt vít vào tường (loại 3 hoặc 3,5mm). Vui lòng kiểm tra kích thước vít và đầu vít, hầu hết các loại vít 3 và 3,5mm thông thường đều dùng được.
• Bạn có thể thử dùng băng dính, nhưng tôi không khuyến khích.
• Sử dụng băng dính chuyên dụng (ví dụ: băng dính hai mặt loại chịu lực và đảm bảo bề mặt tường sạch, khô trước khi dán).

⚠ Lưu ý về tính tương thích

• Philips OneBlade có nhiều phiên bản. Mô hình này được thiết kế cho Philips Oneblade 360 Qp4631/65.
• Vui lòng kiểm tra kỹ dòng máy OneBlade của bạn trước khi in. Các mẫu máy cao hơn có thể cần điều chỉnh tỷ lệ để đảm bảo lắp vừa vặn.
